Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Какая система лучше однотрубная или двухтрубная

При выборе схемы разводки всегда возникает вопрос выбора схемы разводки. Зачастую сложно определить компромисс между стоимостью отопления и ее эффективностью.

Однотрубная система отопления привлекает своей простотой и минимальным количеством материалов, необходимых для запуска обогрева в доме. Она становится еще привлекательней, если нужно собрать отопление по уже выстроенному и отремонтированному зданию или заменить старую разводку.

Двухтрубная схема разводки обеспечивает в первую очередь лучшую управляемость отопления. Можно установить на любом радиаторе оптимальную мощность обогрева и при этом не заботиться, что в начале контура всегда горячее трубы теплообменники, чем в конце.

Все радиаторы подключаются параллельно и горячий теплоноситель от котла разносится по трубам равномерно. Однако материалов уйдет для обустройства отопления примерно вдвое больше.

Определяющим в данном споре могут быть два простых утверждения:

  • Система отопления собирается один раз и эксплуатируется несколько десятилетий, задавая микроклимат в доме на протяжении долгих зимних месяцев.
  • Комфорт в доме и приемлемый микроклимат можно задать как с однотрубной, так и с двухтрубной разводкой, но в первом случае придется постоянно контролировать процесс самостоятельно, но с двухтрубной существует больше возможностей автоматизировать процесс.

Когда оба утверждения легко воспринимаются и не вызывают сомнений значит двухтрубная схема подключения будет лучшим выбором.

Отдельно следует учесть размер самой системы, точнее дома, в котором она будет собираться. До определенного момента, в одноэтажных домах площадью не более 75 квадратных метров недостатки однотрубной системы еще не столь заметны, так что для окончательного решения лучше подробнее ознакомиться с конструкцией двухтрубной системы отопления, чтобы выявить еще несколько положительных моментов.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

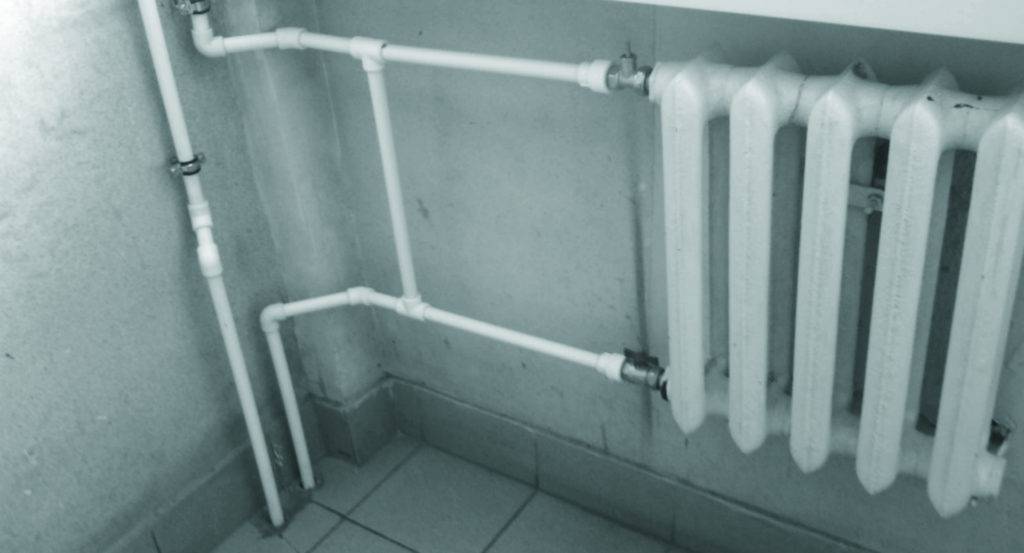

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Виды подключения приборов к системе отопления

При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки

Однотрубная

Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

Двухтрубная

Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий

  1. подающей для движения нагретой рабочей среды от котла
  2. обратной для сбора остывшей воды

При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.

Лучевая

Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.

С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

  1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров

При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
После производится подключение магистрального трубопровода

Важно избегать изгибов при прокладке.
По периметру всего дома проходит труба, параллельно которой врезаются все батареи.

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

  1. Радиаторы размещаются под оконными проёмами.
  2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей

  1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
  2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

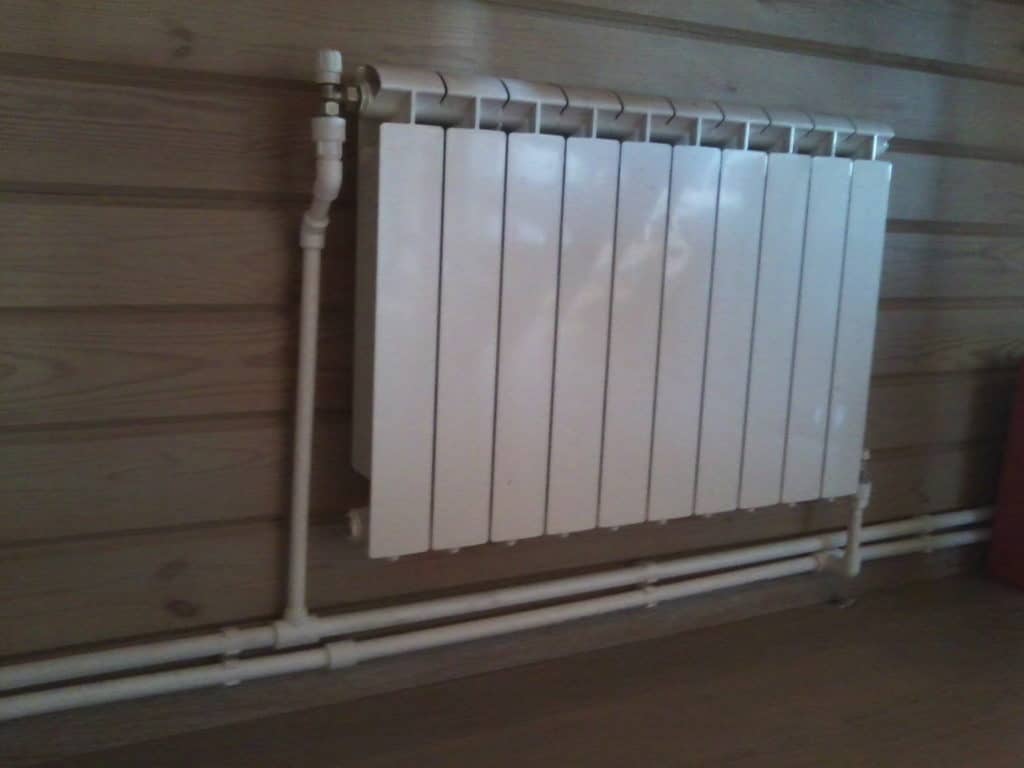

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Условия эффективной теплоотдачи батарей

Двухтрубная система отопления

Правильный выбор отопительных приборов обеспечивает экономию энергоносителей. Среди множества предложений на рынке они отличаются:

  • формой;
  • материалом;
  • уровнем теплоотдачи;
  • типом подключения.

Для каждого помещения, в котором устанавливается система отопления, будет отличаться количество радиаторов. Это зависит от следующих параметров:

  • обогреваемого объема;
  • площади комнаты;
  • утепления стен;
  • тепловой мощности радиатора;
  • наличия оконных проемов;
  • температуры воздуха на улице в холодную пору года;
  • наличию смежных комнат и чердака.

Для обеспечения максимальной отдачи тепла между нагревательным прибором и стеной рекомендуется установка специальной теплоотражающей пленки. При монтаже радиаторов необходимо придерживаться таких правил:

  • батареи нужно разместить на одном уровне;
  • ребра радиатора требуется расположить в строго вертикальном положении;
  • центр отопительного оборудования должен совпадать с центром окна;
  • длина радиатора должна составлять не менее 75% длины проема.

При выполнении работ по установке системы отопления нужно учитывать тип материала, из которого сделаны коммуникации. Например, подключение пластиковых труб к чугунным батареям может принести много хлопот и испортить систему отопления.

Применение полипропиленовых труб в отопительной системе

Полипропиленовые трубы отопления

Наиболее популярным материалом для коммуникаций теплоносителя является полипропилен. Трубы из этого материала обеспечивают максимальное сопротивление к воздействию агрессивной среды.

На их внутренней части не образуется налет, а в системе не оседают твердые частицы. Монтаж полипропиленовых труб производится с помощью специального оборудования. В случае их использования можно быть уверенным в том, что обвязка радиатора отопления предотвратит просачивание теплоносителя.

Преимуществом полипропиленовых труб является возможность создания отопительного контура любой конфигурации. Однако в этом случае нужно учитывать, что чем длиннее и сложнее трубопровод, тем выше потери тепла.

Соединение труб может выполняться при помощи пайки и с использованием фитингов (специальные детали для фиксации). Этот способ менее надежен, чем пайка, потому что не исключает возможность протекания коммуникаций.

Современные полипропиленовые трубы имеют длительный срок эксплуатации (до 40 лет). Они легко выдерживают внутреннее давление, а воздействие нагретого носителя тепла не вызывает деформацию.

При монтаже пластиковых коммуникаций существуют некоторые ограничения. Их нельзя применять вблизи котла, а труба подвода газа к нагревательному прибору должна иметь жесткое соединение.

При монтаже нельзя использовать паклю, ленты, резиновые прокладки. Эти предостережения связаны с соблюдением правил техники безопасности. Перед включением системы нужно тщательно проверить все соединения.

Особенность котла – основного элемента системы – учитывается при монтаже и выборе типа коммуникаций для обогрева помещений. Для увеличения эффекта от его эксплуатации применяются разные виды дополнительных элементов, в том числе циркуляционный насос, расширительный бак и устройство для регулировки давления.

Устройство радиатора отопления

Монтируя отопительную систему в жилом доме, следует принимать во внимание конструктивные особенности батарей и их характеристики. Делая выбор в сторону секционных радиаторов, вы оставляете для себя возможность в дальнейшем увеличить площадь обогрева, добавив требуемое количество элементов

С панельными батареями сделать такую доработку возможности не будет. Следует заметить, что секционный радиатор позволяет не только регулировать объемы выдаваемого тепла, но и выполнить оперативную замену утратившей работоспособность секции, не останавливая работу всей отопительной системы.

Рабочий принцип отопительных батарей основан на таком немаловажном факторе, как расстояние между осями – вертикальная длина от центра отводной трубы до подвода. Очень важно об этом помнить, когда выполняется замена какого-нибудь элемента.. Еще один критерий, про который не следует забывать – диаметр труб

Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной

Еще один критерий, про который не следует забывать – диаметр труб. Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной.

Отопительная система работает просто. Подогретая до требуемой температуры вода перемещается по системе труб, проходит в приборы нагрева, от которых тепло передается в помещение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
