Гибкая черепица Технониколь: установка и монтаж

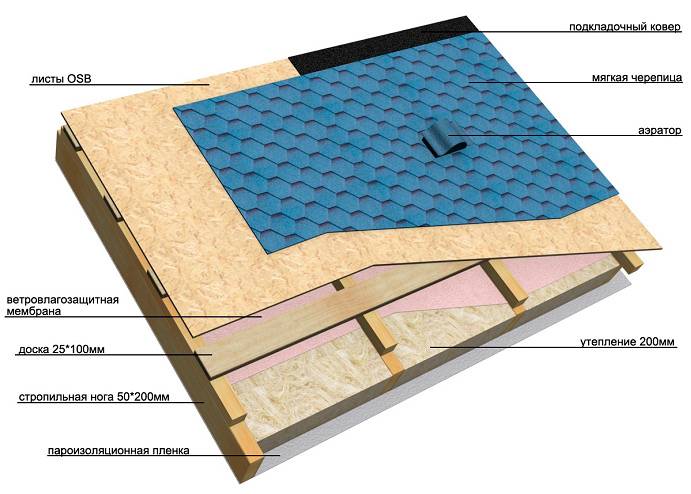

Устройство мягкой кровли и технология укладки технониколь практически ничем не отличается от других видов гибких черепиц. Обустройство скатной крыши начинается с установки стропил. Расстояние между стропильными ногами должно составлять 60-100 сантиметров. Точное значение в этом диапазоне выбирается с учетом габаритов теплоизоляционного материала, который будет укладываться в пространство между стропилами.
Перейдем непосредственно к инструкции по монтажу мягкой кровли (более полная версия здесь):
- На стропильную систему с помощью строительного степлера монтируется гидроизоляционный слой. Хоть мягкая черепица Технониколь сама по себе достаточно влагостойка, отдельный слой гидроизоляции не будет лишним, особенно в климатических зонах с частыми осадками.
- Поверх гидроизоляции и стропил укладывается обрешетка. Шаг обрешетки (расстояние между параллельными брусками) зависит от длины волны черепицы. Длина волны может значительно различаться у каждой разновидности материала.
- В местах пересечения скатов на обрешетку устанавливаются две дополнительные доски – к ним будет крепиться конек крыши.
- На всю плоскость обрешетки укладывается покрытие из влагостойкой фанеры или плит ОСБ. На него монтируется черепица в направлении от карнизного ряда к коньку.
- К подкладочному покрытию листы прикрепляются на клейкую поверхность, а между собой связываются с помощью гвоздей. Прилегающая к коньку черепица устанавливается в последнюю очередь.
Важно!
При выполнении работ необходимо обеспечивать естественную вентиляцию внутреннего пространства кровли. Для этого между слоями пирога оставляется зазор, а внутри конька предусматривается наличие сквозного пространства.. Монтаж
Часть 1
Монтаж. Часть 1
Монтаж. Часть 2
В чем его назначение?
В процессе укладки гибкого покрытия обязательно возникает вопрос, нужен ли этот материал в качестве основы, можно ли обойтись без него. Желание сэкономить на одном из важных этапов строительных работ дорого обойдется в будущем. У основания под крышу есть назначение — выравнивание плоскости крыши и маскировка неровностей.
Это необходимо делать для того, чтобы материал лег на подстилающую поверхность, чтобы не выпирать и не образовывать впадин в некоторых местах. Тем более что конечная форма будет видна только после усадки материала под воздействием климатического фактора – осадков и ветра. Если через время дефекты проявятся, их будет сложно сгладить. Лучше сразу выполнить работу качественно и своевременно, чтобы не тратить лишние время и денежные средства на ремонт крыши.
Ещё одним важным свойством подкладочного ковра является обеспечение гидроизоляции крыши. Она нужна для того, чтобы в случае острой необходимости перенести часть невыполненной работы по укладке материала на другое время или день и не бояться, что дождь или снег намочит дом.
Мягкая кровля склеивается в течение 2-3 лет под влиянием большой температуры, чтобы стать полностью водонепроницаемым покрытием. Пока этот момент не настал, основание под нее защищает крышу от протекания и попадания лишней влаги.
При помощи ковра давление на особо хрупкие участки крыши распределяется поровну. Это позволяет удлинить срок ее эксплуатации, если придерживаться инструкции по укладке основания. Без него крыша не сможет долго выдерживать внешнее влияние.
Какой подкладочный ковер выбрать
Производством подкладочного материала занимаются те же организации, которые изготавливают мягкую кровлю. Поэтому, решая, какой подкладочный ковер лучше под гибкую черепицу, рекомендуется выбирать материалы одного производителя. Они рассчитаны на совместную работу в условиях температурных перепадов и надежней защищают основание.
Стандартный рулонный подкладочный материал имеет размеры:
- ширина 1 000 мм;
- длина 15 000 мм.
Различают изделия по типу фиксации к сплошному основанию. Чтобы выбрать подходящий вариант подкладочной мембраны, нужно рассмотреть все типы этого материала.
Разновидности подкладочных ковров
Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.
Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.
Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:
Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.
Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.
Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.
Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.
При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера
Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.
Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.
Цены на строительный степлер
строительный степлер
При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!
Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года
Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит
Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.
Особенности монтажа и применения
Пословицу «Вода камень точит» можно отнести и к кровле. При использовании любого кровельного покрытия имеется ненулевая вероятность того, что со временем вода найдет путь в подкровельное пространство. Начало процесса закладывается в период сильных ветров или весной, после таяния наледи. Зонами риска любой крыши являются места стыковки элементов кровли, место выхода дымохода и шахты вентиляции, место установки антенны.
Закрепление края подкладочного ковраИсточник budshop.com.ua
Современное производство предлагает технологичный способ продлить срок беспроблемной эксплуатации крыши — это можно сделать с помощью подкладочного материала, обеспечивающего резервную защиту кровельной конструкции. Ковер, уложенный с соблюдением технологии, образует сплошную поверхность, по которой вода сможет стечь вниз без всякого вреда для нижележащих слоев кровельного пирога
Другое важное свойство ковровой подложки состоит в защите финишного покрытия от термического расширения деревянного основания
Подкладочный ковер под фальцевую кровлю рекомендуется укладывать, если монтируется сплошная обрешетка. Сплошное покрытие нуждается в изоляции от металла, поскольку на металлической поверхности из-за перепада температур образуется конденсат. Если обрешетка не сплошная, гидроизолировать металлическую кровлю не обязательно.
Защита частей кровельной конструкцииИсточник krovlyakryshi.ru
Для остальных видов крыш подкладочный слой рекомендуется использовать в первую очередь для усиления тех частей, на которые приходится максимальная нагрузка и наибольшая вероятность повреждения. Чтобы надежно зафиксировать гидроизолирующую подложку, используют специальный клей и крепеж, а монтаж стараются завершить до наступления морозов. Вариант укладки подкладочного слоя выбирается в зависимости от уклона кровельной конструкции:
Угол ската менее 12°. Плоская крыша нуждается в сплошной укладке и дополнительном слое на ребрах скатов, карнизных и фронтонных свесах, коньке и ендовах.
Угол наклона лежит в промежутке от 12° до 18°. Проводится укладка по всей поверхности одним слоем; при этом нельзя допускать образования складок и пузырей.
Угол ската более 18°. Можно ограничиться установкой защиты по местам вероятных протечек, включая кровельные выходы и примыкания. Нахлесты материала промазываются битумной мастикой.
Монтаж ковра на кровле с крутым скатомИсточник yandex.kz
Шаг 4. Выбор крепежных элементов
Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками
Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным
Гвозди для монтажа мягкой черепицы делятся на такие виды:
- Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
- Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
- Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.
Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.
Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.
Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия
А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.
К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.
Требования к монтажу подкладочного слоя
Схема монтажа подкладочного ковра в области конька крыши.
Установка ковра проходит по определенным правилам. В некоторых случаях обязательно закрывать не всю площадь крыши, а только на определенные участки. Площадь, которую необходимо закрыть подкладочным ковром, зависит от уклона ската кровли. Если уклон более 18º (или 1:3), достаточно защитить самые уязвимые участки:
- ендову;
- торцевую часть;
- свесы карнизов;
- дымоходы;
- вентиляцию.
В этих местах на кровлю приходится большая нагрузка, особенно во время снегопадов и сильных дождей. Поэтому здесь остается опасность, что влага попадет в подкровельное пространство.
При уклоне менее 18º нагрузка на крышу будет гораздо выше при накоплении снега. По этой причине рекомендуется всю площадь крыши покрывать подкладочным материалом.
Если на краю фронтона имеется опорная планка, то укладывать подкладку нужно сверху, оставляя небольшой «запас». Такая мера позволит предотвратить попадание внутрь кровельного пирога влаги во время дождей и снегопада.
Для крыши, уклон которой менее 18º, рекомендовано проводить монтаж подкладочного материала горизонтально в несколько слоев. При этом величина напуска горизонтального слоя должна быть не менее 100 мм, а продольного слоя — 150 мм.
В целом направление при укладке не так важно. Главное — обеспечить хорошее натяжение материала и качественное закрепление стыков

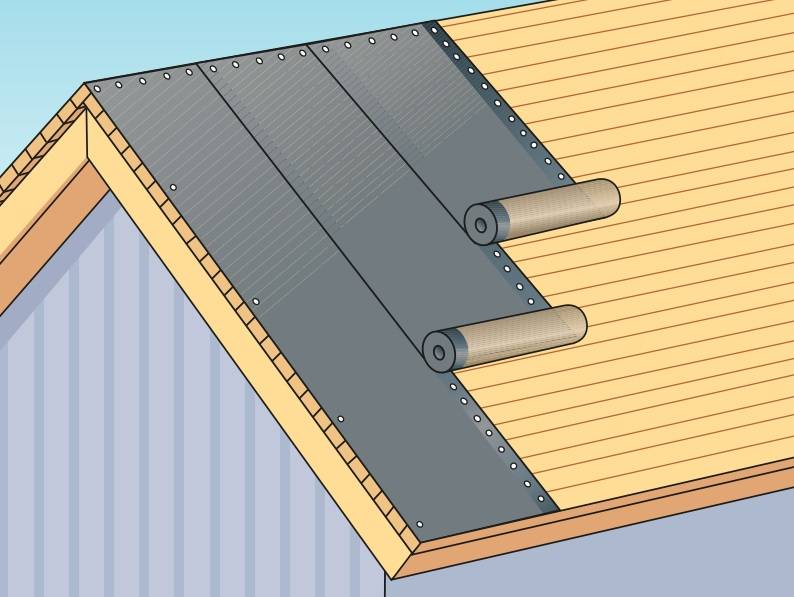

При укладке подклада под большим углом возможно появление складок. Чтобы избежать этого, монтаж советуют проводить вертикально.

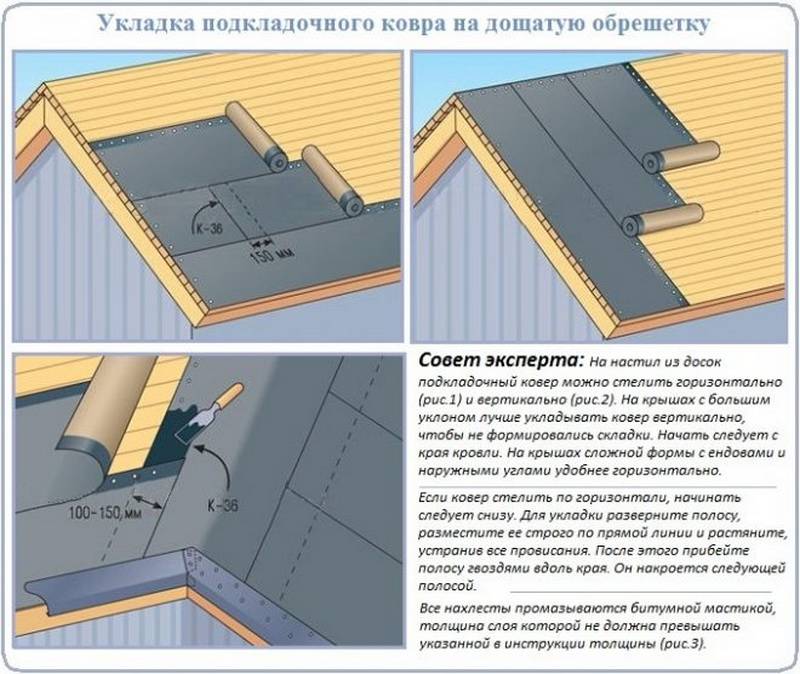

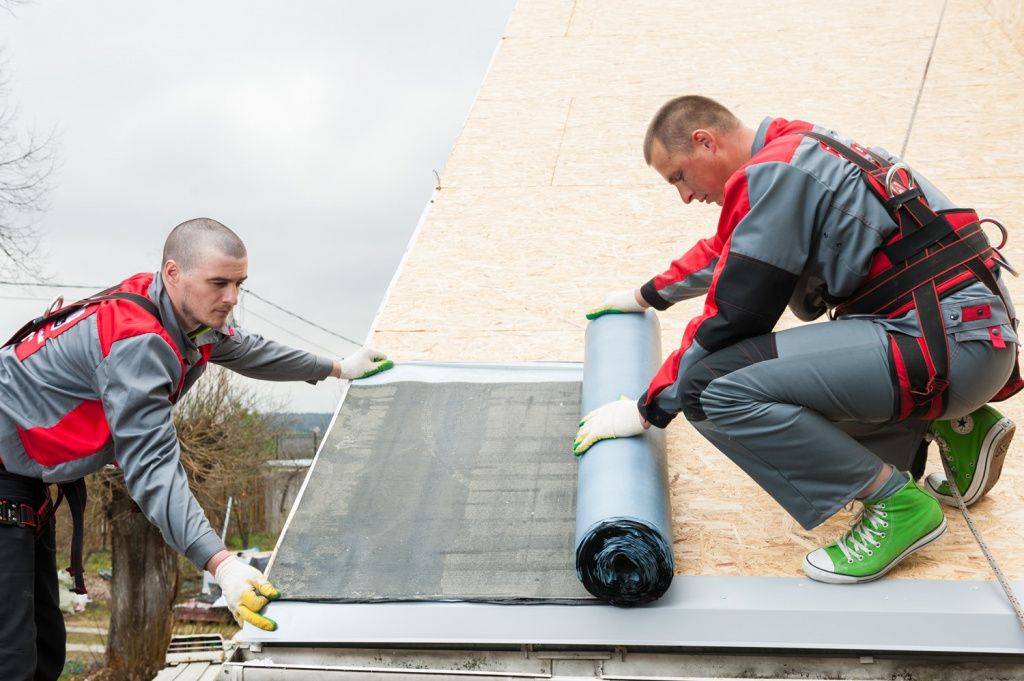

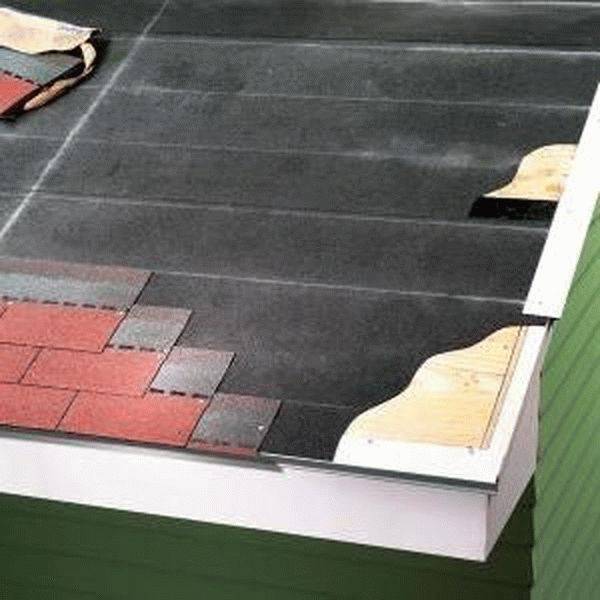

Горизонтально разматывают рулон чаще всего на крыше с небольшим уклоном, сложной конфигурации, а также, если есть ендовы. Укладка проходит снизу, по направлению к коньку крыши. Рулон подкладки разворачивают, материал хорошо выравнивают, чтобы не осталось ни складок, ни загибов. Затем лист хорошо закрепляется.
http://1pokryshe.ru/www.youtube.com/watch?v=uPhM0rkAAS8

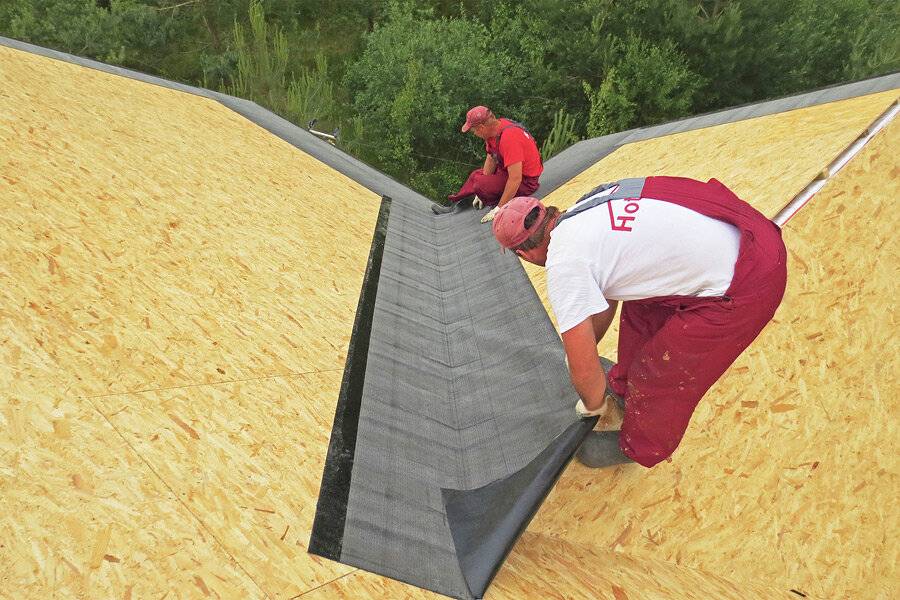

Если на крыше есть ендова, то начинать монтаж лучше с этого элемента. Лист подкладки нужно положить по длине ендовы так, чтобы напуск полос составлял не менее 15 см, затем его нужно проклеить битумным клеем.
Устройство ковра
Защитная пленка производится под разные кровельные материалы и потому имеет несколько моделей, отличающихся по своим характеристикам. Классическое строение пирога представляет собой такой «сэндвич»:
- гибкая кровля;
- защитный ковер;
- OSB плита;
- слой гидроизоляции;
- утепляющий материал;
- стропила;
- пароизоляция.
Защитное покрытие отлично справляется с функцией герметизации стыков в различных местах кровли. Также его используют во время оборудования ендов и дымоходов.
Востребован подкладочный ковер в местности со сложным климатом. К примеру, в таких зонах часто наблюдаются косые ливни и сильный ветер. Укладывают ковер также для защиты покрытия от деформации при давлении снеговой шапки зимой.
Наиболее востребованные варианты:
- полиэфирная ткань;
- стеклохолст.
Подкладочный ковер представляет собой битумно- полимерный материал, который выпускают в рулонах. Оно содержит различные волокна и пластификаторы, а также битумную мастику. За счет ее использования повышается степень гидроизоляции. Чтобы снизить скольжение, снаружи материал посыпают мелкозернистым песком.
Важно! Стоит запомнить, что защитную пленку следует монтировать пленкой вниз, а посыпкой наверх. Подкладочный ковер представляет собой надежную защиту от промокания разных элементов крыши, а также карнизных свесов и дымохода
Основные виды подкладочного ковра:
Подкладочный ковер представляет собой надежную защиту от промокания разных элементов крыши, а также карнизных свесов и дымохода. Основные виды подкладочного ковра:
- изделие на самоклеящейся основе;
- без самоклеящегося слоя.
При небольшом уклоне скатов кровли покрытие стелят на ендовы и конек. Ковер следует укладывать рулонами снизу вверх. Нахлест обычно составляет 20 см. Самоклеящийся материал необходимо дополнительно укреплять гвоздями. Основу без самоклеящейся пленки фиксируют строительным степлером.
Особенности рулонных полотен
Выделяют 4 вида подстилающих покрытий под мягкую черепицу шинглас в зависимости от варианта креплений. Каждое из изделий имеет ширину 1 метр и изготавливается на основе стекловолокна или полиэфирной ткани.
- Направляемые. Фиксируются с помощью горячего воздуха. Практически не используются ввиду необходимости выполнения высотных работ строительным феном, что создает неудобства.
Не самоклеящиеся. Их еще называют классическими. Способ крепления – с использованием специального степлера либо гвоздей с большими шляпками обязательно оцинкованных. На места стыков при этом предварительно наноситься особый битумный клей, и только после этого вбиваются гвозди.
Комбинированные. Применяется предыдущий способ для фиксации верхнего края полосы. Нижняя кромка крепится с помощью самоклеящегося слоя, для этого достаточно просто снять с нее защитную пленку.
Самоклеящиеся. Не требуют дополнительного крепления благодаря наличию полоски с прочно приклеивающим веществом. Перед началом укладки материала защитная пленка убирается. Покрытие плотно прилегает к основанию и приклеивается. Но при температуре ниже +10 полотно рекомендуется прогреть строительным феном, чтобы приклеить его надежнее.
Характеристики материала от разных производителей отличаются.
| Сравнительные параметры | Единицы измерения | Fel’X | K-EL |
|---|---|---|---|
| Длина и ширина | м | 1 * 40 | 1*15 |
| Вес | кг | 20 | 33,75 |
| Количество на поддоне | Рулоны/м2 | 30/1200 | 30/1012,5 |
| Прочность на разрыв | Н/50 мм | 300 | 294 |
| Удлинение после растяжения | % | 46 | 40 |
| Сопротивление | Н | 300 | 294 |
| Гибкость | Градус | 25 | 25 |
| Водонепроницаемость | — | + | + |
Монтаж основания
Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.
Устройство однослойной обрешетки под мягкую кровлю
Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).
Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.
Толщина осб под гибкую черепицу зависит от шага стропильных ног :
- 27 мм – для шага стропил в 1,5м;
- 21 мм – для шага стропил в 1,2м;
- 18 мм – для шага стропил в 0,9м;
- 12 мм – для шага стропил в 0,6м;
- 9мм – для шага стропил меньше 0,6 м;
Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.
При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:
L = h × 2.5;
- L – длина самореза или гвоздя;
- h – толщина фанерного листа.
Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.
ОБРАТИТЕ ВНИМАНИЕ!
Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе
Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.
На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.
Однослойная обрешетка из шпунтованных досок или теса
Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.
Ширина досок обычно составляет 10-14 см.
Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.
Закономерность следующая:
- Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
- от 900 до 1200 мм – толщина доски 23 мм;
- от 1200 до 1500 мм – толщина доски 30 мм;
- Для шага в 1500 мм – толщина доски 37 мм;
Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).
При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.
Установка сплошной двухслойной обрешетки
Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.
Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.
Устройство комбинированной обрешетки по шагам:
- Укладка и закрепление теплоизоляции между стропильными элементами;
- На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
- Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.
ОСТОРОЖНО!
Древесные материалы должны иметь влажность не более 20%.
