Подготовка раствора и кирпича для строительства печи и камина

Как пользоваться готовыми смесями

Несмотря на то что Технология и процедура использования готовых смесей для кладки печей из покупной упаковки упрощены максимально, следует обратить внимание на способ замешивания. Для этого обязательно придется воспользоваться миксером или своеобразной насадкой на дрель

Если попытаться производить замешивание вручную, то можно невольно нарушить технологию, по которой готовится раствор для камина.

Раствор для кладки камина готовить нужно порциями. Начинайте с малых объемов, так как изначально нельзя определить скорость выполнения кладки. Ориентировочное время рабочего состояния около 60 минут. Застывший раствор повторно замешивать нельзя. Производитель указывает лишь примерные пропорции, так как более точное количество воды зависит от внешних условий.

Использование миксера упростит работу и позволит сделать равномерную смесь

Наиболее практичным является не способ добавления смеси в воду, а воды в порошок смеси. При таком способе вы сможете контролировать консистенцию смеси. Исследование можно провести одним движением мастерка. Чтобы проверить, какой по качеству состав вы приготовили, просто сдвиньте верхний слой горизонтально относительно более нижних слоев.

• Если раствор неоднородный и во многих местах образует порывы, то это явный признак недостатка влаги. Когда образовавшаяся от мастерка канавка сразу заплывает, то придется добавлять сухой порошок.
• Если след от мастерка длительное время статичен, то раствор для кирпичного камина приготовлен оптимально.

Основным достоинством готовых смесей является способность удерживать влагу. В случае самодельного раствора пришлось бы смачивать кирпичи перед кладкой, чтобы из пор вышел воздух. Равномерное высыхание швов обеспечивает отсутствие трещин в кладке. Профессиональные мастера могут выполнить кладку из кирпича с минимально возможным швом, в эстетическом плане такой результат является высшей степенью профессионализма.

Кладка кирпича с минимальным швом

После завершения возведения конструкции растапливать камин или печь сразу нельзя. Должно пройти несколько дней, чтобы раствор как следует засох. Не исключено, что окончательное затвердевание смеси будет происходить уже при работающем устройстве, а вот перед облицовкой нужно поэксплуатировать камин в течение недели.

Важные моменты

Строительство печи проходит в несколько этапов, для каждого из которых характерен свой рецепт раствора. Сначала делают фундамент, работа над ним требует надежного бетонного раствора, в основе которого – цемент. После этого начинается кладка самой печи, как правило, для нее берут огнеупорный кирпич, и здесь не обойтись без кладочного раствора

Из всех перечисленных стадий наибольшее внимание стоит уделить приготовлению раствора для печной кладки. Он должен отвечать следующим условиям:

1. Высокая жаростойкость, выраженная в способности противостоять влиянию открытого пламени и сохранять ровность поверхности даже под действием высоких температур.
2. Хорошо сцеплять между собой даже жаростойкие кирпичи, обеспечивая минимальную толщину шва.

Чаще всего применяют печные смеси на основе глины, которые используются печниками уже в течение нескольких столетий. Для других этапов возведения печи характерно применение растворов на основе извести, а также смешанных – с добавлением к извести цемента либо цементно-песчаных.

Тем, кто хочет приготовить раствор для печной кладки своими руками, не обойтись без таких приспособлений, как:

• строительный миксер;
• поддон или другая похожая по форме емкость;
• мерное ведро;
• лопата;
• сито;
• шпатель;
• мастерок;
• термометр;
• весы;
• кельма.

Виды растворов для кладки печей

Раствор для кладки печей бывает разных видов, которые отличаются составляющими компонентами и используются на определенном этапе строительства:

• Глиняный раствор, используется для строительства большей части конструкции, а также отделки ее поверхности. Состоит он из глины и воды, иногда с добавлением опилок или стружки.
• Глиняно- шамотный имеет устойчивость к большим температурам и используется при отделке жаровен и топок;
• Песчано-цементный раствор, применяется для сооружения фундамента и внешней отделки;
• Известковый раствор применяется на участках средней жаростойкости.

Глиняный раствор своими руками

Для кладки печей и каминов подойдет далеко не любая глина. У нее есть такая характеристика, как жирность, которая влияет на эластичность и прочность после застывания. Оптимальным вариантом будет служить специальная печная глина со средними показателями жирности. Установить эти параметры без специального оборудования невозможно, но народные мудрости позволят это сделать нехитрым способом.

• В небольшое количество глины добавляют воду. После того как она впитается, полученную массу начинают раскатывать в руках, делая глиняный шар.
• Прекращать процедуру можно тогда, когда глина станет липнуть к рукам. Получившийся шар следует расплющить в лепешку и дать этому произведению высохнуть в течение нескольких дней.
• Образовавшиеся трещины свидетельствуют о чрезмерной жирности. Исправить этот недостаток можно путем дозирования песка.
• Если трещин нет, то эксперимент продолжается бросанием шарика с высоты 1 м. В глине низкой жирности много песка, поэтому такой шарик рассыплется при ударе. Целостность шарика укажет на нормальный для кладки уровень жирности.

Определение готовности раствора

Чтобы повысить плотность раствора необходимо добавить в него немного поваренной соли. Известны случаи, когда для этих целей использовался цемент. Выполнив проверку материала на жирность, приступают к приготовлению самого раствора. Глину смешивают с песком в равных долях, но предварительно глина должны быть измельчена. Для этого она на несколько дней замачивается в воде, а затем просеивается через сетку.

У самостоятельного способа приготовления раствора есть ряд существенных недостатков, которые необходимо учесть. Неточности в определении степени жирности глины могут потом сказаться на качестве швов. Если разу не распознать избыток или недостаток жирной породы, то после застывания трещины могут стать причиной проникновения дыма в помещение.

Подготовка прошла успешно, работа началась

Основным компонентом известкового раствора является известковое тесто. Оно измельчается и смешивается с песком. Гипс добавляют только по необходимости при проведении работ по облицовке камина. Соотношение извести и песка должно составлять 1 к 5. Перед применением такой раствор тоже необходимо проверить. При перемешивании деревянной лопатой раствор должен прилипать равномерным слоем, но не отдельными кусками. В противном случае придется добавлять воду или смесь.

Цементный раствор не требует особых исследований, он готовится из цемента и песка, согласно применению. Такой раствор влагоустойчив и крепок, поэтому применяется при заливке фундамента. Учитывая то, что цемент выпускается под разной маркировкой, дозирование песком может происходить в разных долях. На одну долевую часть порошка цементного может приходиться песка в доле от 1 до 6.

Если грунт у основания фундамента слишком влажный, то готовится сложный раствор, состоящий из вяжущих компонентов (цемент, известь) и наполнителя (песок). Способ приготовления вполне определенный и подразумевает последовательность действий.

В известковое тесто добавляется песок и тщательно перемешивается, а в полученную смесь постепенно вводится цемент. Чтобы смешивание цемента со смесью происходило более эффективно, предварительно его размачивают в небольшом количестве воды, получается прочный влагостойкий раствор.

Нюансы выбора и обработки песка

В глиняный раствор подмешивают второй компонент – мелкозернистый горный песок с фракциями до 1 мм. Отличить его от речного или морского можно визуально. В первом случае песчинки будут гладкими – они полируются водой. Горная порода шероховатая, что улучшает прочность состава и качество сцепки с поверхностью.

Обработка песка производится посредством промывки:

1. Изготавливают самодельное сито. 4 доски 5-10 см шириной сбивают в квадратный короб. На дно натягивают мешковину, прибивая ее маленькими гвоздями.
2. Изделие устанавливается под наклоном на опоре.
3. Песок высыпается в емкость порционно и поливается водой из шланга.
4. Грязь и пыль вместе с жидкостью просачивается через мешковину.

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия

В первую очередь необходимо точно определить необходимые размеры топочного отверстия

В данном случае учитывается:

В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Делаем известковый раствор

Из-за большого количества влаги глиняный раствор в этих частях отопительного устройства может трескаться. А известной более прочный. Этот вид растворы подходит для дымохода и фундамента.

1. Основной способ изготовления. Нужно взять три части воды и одну часть материала чтобы получить известковое тесто. Процесс гашения извести продолжается примерно две недели. В воздух выделяются опасные для здоровья пары, поэтому все работы нужно проводить в специальной защитной одежде. Сам раствор готовится так: часть известкового материала смешивается с тремя частями песка. Эта смесь разбавляется водой. Готовая консистенция должна напоминать сметану.
2. Добавление цемента. Чтобы готовое устройство отличалось прочностью, строители печей добавляют цемент. Сначала смешиваются сухие песок с цементом, потом добавляется известь и вода. Консистенция должна быть такая же, как у обычного строительного известкового раствора. Соотношения могут быть разными, значения можно взять из таблицы.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Раствор для трубы

Известковая масса – это все что нужно для кладки дымопровода. Который в свою очередь делится на три части:

1. Исток. Для кладки используется глина и красный кирпич. Так как температура не превышает + 400 С;
2. Распушка. Особенность в прочности конструкции. Поэтому раствор применяется из известняка, а кирпич печного полнотелого применения. Сам элемент представляет собой перекрытие от дома к трубе;
3. Дымовая труба и распушка. Труба находится над кровлей, поэтому на нее влияют, как высокие температура, выбрасываемого дыма, так и погодные условия. В этом случае применяют красный кирпич и известковую массу. Распушка кладется по такому принципу, как и дымовая труба.

Выбор и подготовка песка

Шамотный песок, добытый в речке, необходимо просеять Для сооружения разных частей печи нужен разный песок. Самая большая температура при горении наблюдается в топочной камере. Для топки готовят смесь из глины и шамотного песка. Его изготавливают дроблением из шамотного кирпича. По сути, это измельченная глина после низкотемпературного обжига.

Для кладки корпуса и дымоотводных каналов берут раствор на базе глины и речного песка. Его отличие – высокая однородность, средний и мелкий диаметр частиц, округлость формы. Речной песок очень чистый, не содержит механических примесей и практически не включает органических добавок. Его применяют при изготовлении штукатурки: в магазине ищут материал с соответствующей маркировкой.

Так как добытый с берега или дна реки песок включает разные фракции, перед работой его обязательно просеивают. Для раствора нужна средняя и мелкая фракция: крупные частицы приводят к сильной усадке раствора при высыхании. Кроме того, материал необходимо промывать. Для этого придется изготовить приспособление из металлической трубы с конусообразным окончанием.

Раствор для кладки фундамента и наружной части дымохода

Таблица расхода цемента для кладки фундамента и наружной части дымохода.

Условия работы раствора, находящегося в фундаменте или внешней части дымовой трубы, резко отличаются от тех, в которых приходится работать раствору основной кладки. Здесь нет высоких температур, зато есть повышенная влажность. В такой среде наилучшими характеристиками обладает известковый или известково-цементный раствор. В состав такой смеси входят известковое тесто, цемент, песок и вода. Известковое тесто необходимо процедить через сито с размером ячейки 3х3 мм, его же можно использовать для просеивания песка. В среднем на одну часть известкового теста добавляют 2-3 части песка.

Известковый состав, как и глина, может быть тощим, нормальным и жирным. Проверяют его с помощью деревянной лопатки. После 3-минутного перемешивания необходимо посмотреть, прилипает ли раствор к лопатке. Если нет, раствор тощий. Если на лопатке образуется слой в 2-3 мм толщиной или раствор налипает в виде сгустков, значит, он нормальный. Жирный раствор облепит инструмент толстым слоем. Привести тощий раствор к нормальной пластичности можно путем добавления известкового теста. В жирный следует добавлять песок.

Готовый известковый раствор остается пригодным для выполнения строительных работ в течение нескольких суток.

Состав цементного раствора и пропорция для кладки

В качестве заполнителя в цементных растворах в основном используют песок. При этом пропорция соотношения цемента к песку может варьироваться от 1 : 1 до 1 : 6. Для того чтобы цементный раствор сохранял свою прочность и влагостойкость, лучше всего использовать его в течение часа после замеса.

При кладке фундамента на влажном грунте и возведении частей трубы, выходящих за уровень крыши, рекомендуется применять смешанные цементные растворы. Они чаще всего состоят из двух вяжущих элементов и заполнителя. Примером такого раствора может быть смесь цемента, известкового теста и песка. При застывании подобный раствор обладает высокой прочностью и влагостойкостью. В состав цементного раствора входит 1 часть цемента, 2 части известкового теста и от 6 до 12 частей песка.

Нередко при возведении печей требуются и более прочные растворы. Так, для создания монолитных очагов открытого огня желательно использовать жаростойкие бетонные смеси. Пропорция цементного раствора для кладки в этом случае будет следующей: 1 часть цемента марки 400-600, 2 части щебня из красного кирпича,2 части кварцевого песка и 0.3 части шамотного песка.

Какой бывает раствор для кладки печи

По применению вяжущих компонентов все растворы для печи в бане можно разделить на четыре типа: цементные, известковые, гипсовые и смешанные, в состав которых входят два вяжущих компонента.

Нужно учитывать, что синтетические вяжущие компоненты, так же как и органические, не способны выдерживать длительного воздействия высоких температур, поэтому для кладки печей применяются только минеральные вяжущие материалы (глина, цемент, известь или гипс).

Раствор, на какой кладут печи, может быть тяжелым и легким. Плотность тяжелых растворов в сухом состоянии составляет более 1500 кг/м3. Плотность легких растворов не превышает 1500 кг/м3.

По назначению растворы делятся на кладочные (предназначенные непосредственно для кладки кирпича, камня и печных блоков), отделочные (для отделки печей) и специальные.

Растворы, в отличие от бетонов, можно укладывать более тонкими слоями и без использования специального механического уплотнителя. Чаще всего они наносятся на пористые основания (кирпич, подходящие природные каменные материалы), которые способны поглощать воду.

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

• мастерок;
• молоток-кирочка;
• измерительные инструменты: рулетка, отвес, уровень;
• шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

• с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
• место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
• периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
• аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Виды растворов для кладки печей

Раствор для кладки печей бывает разных видов, которые отличаются составляющими компонентами и используются на определенном этапе строительства:

• Глиняный раствор, используется для строительства большей части конструкции, а также отделки ее поверхности. Состоит он из глины и воды, иногда с добавлением опилок или стружки.
• Глиняно- шамотный имеет устойчивость к большим температурам и используется при отделке жаровен и топок;
• Песчано-цементный раствор, применяется для сооружения фундамента и внешней отделки;
• Известковый раствор применяется на участках средней жаростойкости.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.

Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино — песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 …1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70×70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1×1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Выбор глины для раствора

Раствор для кладки камина должен быть пластичным, однородным Цементная смесь, используемая для каменных сооружений, не выдерживает воздействие высокой температуры. По этой причине для возведения каркаса камина или печи применяется глина. Материал можно приобрести в магазинах или самостоятельно накопать на берегу реки или склоне оврага. Глубина залегания обычно не превышает 0,5 м.

Определение жирности

Глины подразделяются на нормальные, тощие и жирные. Использование смеси на основе тощих пород приведет к хрупкости и рассыпчатости слоя. У него не будет прочности и хорошей адгезии с поверхностью. Исправить ситуацию можно с помощью жирной глины.

Определить жирность и высчитать количество песка стоит экспериментально:

1. Из 1 л глины удалить крупные фракции и разделить ее на 5 частей.
2. Разложить порции в отдельные емкости.
3. В первую часть не добавлять ничего.
4. Ко второй части добавить песок, равный ¼ порции глины.
5. К третьей части добавить песок в ½ порции глины.
6. С четвертой смешать песок в одинаковом количестве.
7. К пятой подмешать песок в 1,5 раза больше порции.

Дополнительно в каждую емкость добавляется вода. Раствор перемешивается до «крутого» состояния – однородного, пластичного, не липнущего к рукам.

Затем из каждой порции скатывается шарик и помещается между отполированными брусьями. На один из них давят, пока на шарике не появятся трещины. Сокращение просвета между двумя досками наполовину свидетельствует о жирности раствора. Если это был брусок с порцией № 5, то глина – жирная или в ней переизбыток песка. Нормальная смесь будет растрескиваться при сближении пиломатериала на 1/3 от первичного расстояния.

Очистка глиняной породы

Перед приготовлением раствора глину нужно на сутки замочить Чтобы приготовить глину для работы, ее процеживают через сито с ячейками в 3 мм – под кладочный шов, равный 3-5 мм. Частицы с большими фракциями приведут к повреждению шва.

Второй вариант очистки глины – намывной. Очистка выполняется в длинном корыте, установленном под наклоном 7 градусов. В нижнюю часть емкости наливают воду, а в верхнюю – порционно засыпают глиняную породу. Лопаткой или мастерком нагнетают жидкость, которая смоет глину вниз. На последнем этапе приготовления материал процеживают.

Количество глины и воды выбирается так, чтобы они друг с другом не взаимодействовали.

Перед приготовлением раствора чистую глину замачивают в емкости. Засыпают слой толщиной 10-20 см и смачивают его водой. Полной пропитки и мягкости материал достигает через 24 часа. Его понадобится перемешать штыковой лопатой, пролить и оставить еще на 24 часа.

Состав раствора

Применять для кладки камина или печи допускается раствор объемом в 8 раз меньше объема кирпичей или в 10-13 раз меньше объема всей конструкции. Показатель высчитывается по наружным габаритам.

Для исключения математических вычислений берут стандартное соотношение компонентов: на 100 кирпичей нужно примерно 25 л смеси. Дополнительная прочность достигается добавлением 100-150 г соли на 10 л раствора. С аналогичной целью порционно добавляют портландцементы – 0,5-1 кг на 10 л раствора.

Плюсы и минусы

Из покупной смеси можно быстро приготовить качественный раствор

Для кладки печей и каминов применяются высокотемпературная смесь, в составе которой – глина, песок, известь или цемент, термостойкие ингредиенты. Чтобы получить однородную массу, к материалу требуется добавить воду. Использование готовой продукции имеет несколько преимуществ:

• легкость смешивания компонентов;
• готовая рецептура, обеспечивающая прочность состава;
• универсальность использования – подходят для облицовки, кладки наружных и внутренних частей;
• привлекательность и ровность кладочного шва;
• наличие комплектной инструкции с правилами работы и смешивание;
• удобство нанесения и отсутствие рисков разрушения шва.

Применение стройматериалов связано с некоторыми сложностями. Масса замешивается только миксером или в бетономешалке, быстро застывает, поэтому готовится порционно.

Размеры и форма

Существует несколько форм-факторов кирпичей. Например, одинарный имеет следующие габариты: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Такой вариант считается наиболее простым и популярным. Есть еще печной модуль, у которого следующие размеры: длина – 230 мм, ширина – 125 мм, высота – 65 мм. Этот вариант уже считается устаревшим.

Также для возведения печи может понадобиться фасонный и клиновидный варианты кирпичей. С первым можно не переживать за креативное оформление топки и внешнюю отделку. Со вторым кирпичом можно легко делать различные фигурные элементы.

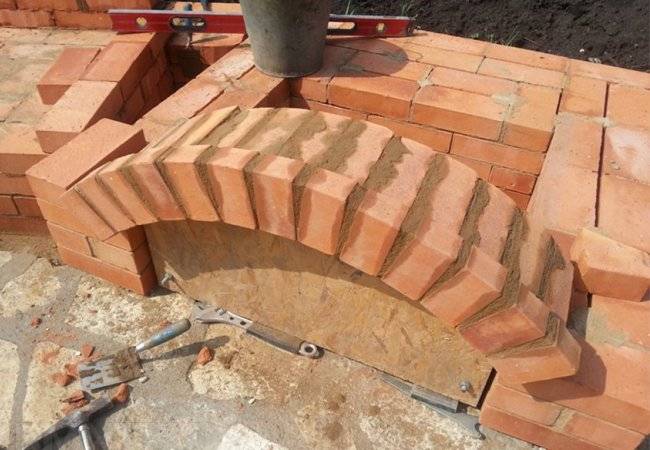

Нужно учитывать форму и размер кирпича при сооружении печа

Виды растворов для кладки печей

Раствор для кладки печей бывает разных видов, которые отличаются составляющими компонентами и используются на определенном этапе строительства:

• Глиняный раствор, используется для строительства большей части конструкции, а также отделки ее поверхности. Состоит он из глины и воды, иногда с добавлением опилок или стружки.
• Глиняно- шамотный имеет устойчивость к большим температурам и используется при отделке жаровен и топок,
• Песчано-цементный раствор, применяется для сооружения фундамента и внешней отделки,
• Известковый раствор применяется на участках средней жаростойкости.
