Основные требования к планам эвакуации
Планы эвакуации людей при пожаре и возникновении чрезвычайной
ситуации бывают этажные
,
секционные
, локальные
и
сводные
.
(размер 600х400 мм) –
разрабатывается как правило для целого этажа.
Секционный план эвакуации
(размер 600х400
мм.) разрабатывается в следующих случаях:
этажная площадь 1000 квадратных метров и более;
если на этаже имеется несколько отдельных эвакуационных
выходов, которые отделены от остальных частей одного этажа
стенами или перегородками;
если на этаже имеются раздвижные или
вращающиеся двери (турникеты);
если пути эвакуации являются сложными (запутанными или протяженными).
Это основные требования к планам эвакуации
(секционным).
Локальный план эвакуации
(размер 400х300 мм)
разрабатывается для отдельных помещений (номеров гостиниц,
общежитий, больничных палат).
Заказываем план эвакуации согласно требованиям
Схема эвакуации показывает схематически эвакуационные пути, которыми могут воспользоваться люди, если понадобится. , спасательные средства, незадымленные места, лестничные площадки.

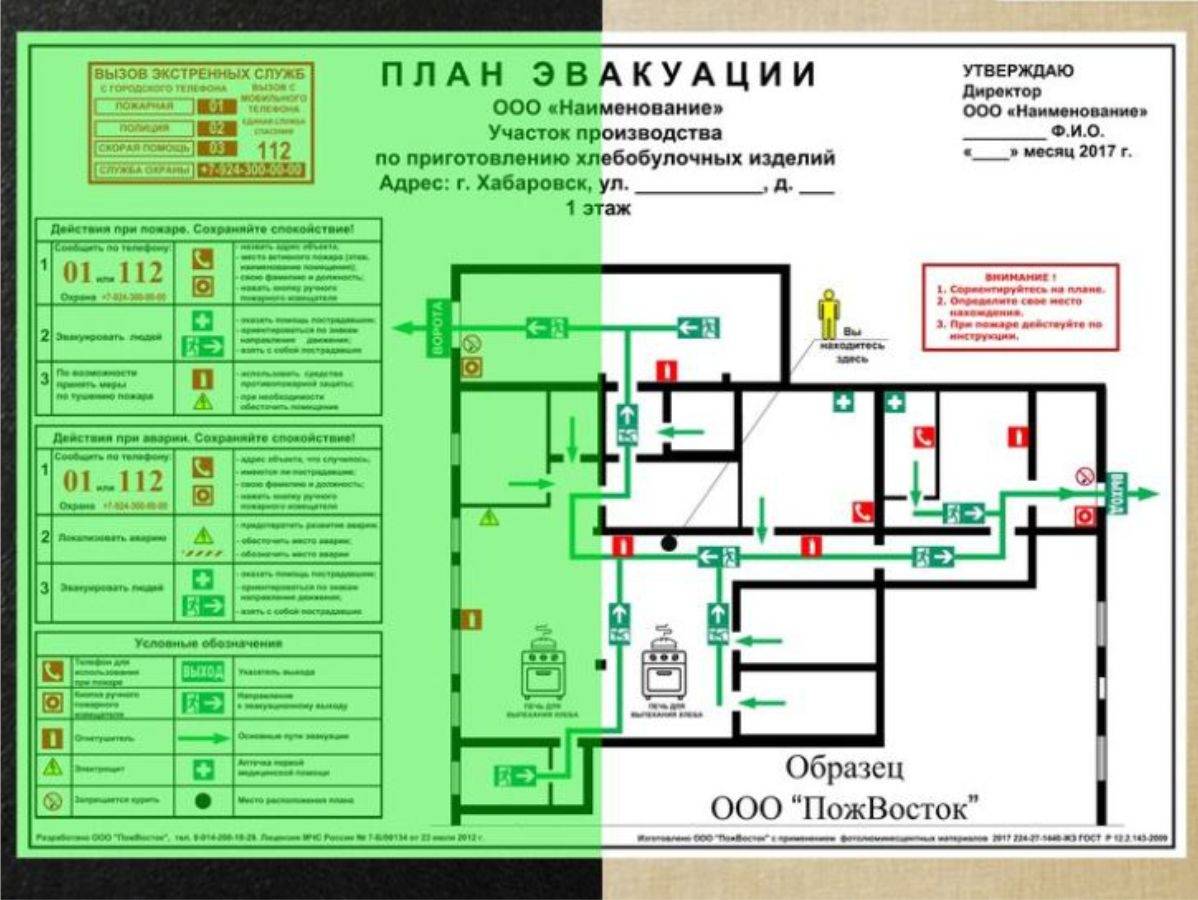

Вариант плана эвакуации с указанием запасных выходов
Важно не только, чтобы люди понимали определение, что такое план эвакуации из здания, но и могли воспользоваться им на практике. Условные обозначения и правила поведения при пожаре вывешиваются рядом
Подробная инструкция к плану должна разъяснять людям их обязанности, когда возникает аварийная ситуация или ликвидируются последствия пожара. Графическая часть представляет собой условные обозначения, сюда входят необходимые знаки пожарной безопасности, выполненные в одном масштабе.
При изготовлении схемы эвакуации должны строго соблюдаться «Правила противопожарного режима». Для всех знаков следует использовать размеры по ГОСТу. Необходимо, чтобы графические обозначения давали пояснения использования средств защиты при возникновении пожара. Схема путей эвакуации позволит избежать человеческих жертв в случае аварии на предприятии или возгорания в офисе.
Пример схемы путей эвакуации людей из здания
Текст планов эвакуации людей при пожаре представляет собой указания для работников. Здесь представлена подробная информация о системе оповещения. Есть возможность ознакомиться с порядком эвакуации, ручным включением оборудования, работающего в автоматическом режиме, а также теми манипуляциями, которые необходимо выполнить. Стандарт для плана может быть разным. На схеме этажа должно быть соответствующее обозначение. Название предприятия следует писать в левом нижнем углу, а справа – маркировку.
В нее включены следующие параметры:
- торговые знаки;
- стандарт;
- яркость свечения;
- длительность свечения;
- дата изготовления, включая 2017 г.
5. Нужна ли лицензия на изготовление плана эвакуации? Должен ли план эвакуации обязательно быть фотолюминесцентным, по какому ГОСТу он изготавливается ?
На этот вопрос
есть однозначный ответ.
“Проталкиваемый” как
обязательный, а по другому не назовешь, документ ГОСТ Р 12.2.143-2009.
для добровольного применения,
так как
Пунктом 2 статьи 15
Федерального закона от 27.12.2002 N 184-ФЗ “О
техническом регулировании” предусмотрено, что
национальный стандарт применяется на добровольной
основе.
Распоряжением Правительства Российской Федерации от
28.02.2006 N 266-р “О концепции развития
национальной системы стандартизации” предусмотрено,
что национальный стандарт является документом
федерального значения в области стандартизации, имеющий рекомендательный характер.
А
это значит,
план эвакуации Вы
можете изготовить сами, и этим вы ничего не
нарушите, следовательно, ответственности никакой не
предусмотрено.
Вот Приказ Федерального
агентства по техническому регулированию и
метрологииот 23 июля 2009 г. N 260-ст”Об утверждении национального стандарта”В соответствии с Федеральным законом от 27
декабря 2002 г. N 184-ФЗ “О техническом
регулировании” приказываю:1.
Утвердить для
добровольного применения
национальный
стандарт Российской Федерации ГОСТ Р
12.2.143-2009 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Требования и методы контроля” с датой введения в
действие 1 июля 2010 г. взамен ГОСТ Р
12.2.143-2002 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Элементы систем. Классификация. Общие
технические требования. Методы контроля”.Отменить ГОСТ Р 12.2.143-2002 с 1 июля 2010 г.2. Закрепить утвержденный стандарт за
Управлением технического регулирования и
стандартизации.РуководительФедерального агентстваГ.И. Элькин
Что говорит МЧС
по фотолюминесцентным планам эвакуации? А вот что говорит:
Письмо департамента надзорной
деятельности МЧС РФ, по актуальной теме
“Должен ли план эвакуации обязательно
выполняться на основе фотолюминесцентных
материалов и нужна ли для этого
лицензия”
Заказанный план эвакуации размещаем в помещениях
Иногда юридические лица, являющиеся владельцами определенного объекта, берут на себя ответственность создать необходимую документацию силами сотрудников предприятия. Они отказываются от идеи заказать план эвакуации в профессиональной компании. Подобный шаг не всегда считается осмотрительным. Недостаточно знать российское законодательство, чтобы изготавливать планы эвакуаций.
Пример размещения плана эвакуации в помещении
Это работа для организаций, у которых есть соответствующая лицензия
Сотрудники контролирующих органов в первую очередь обращают внимание на строгое соблюдение требований к изготовлению документов. Просто использовать шаблон, чтобы сделать план – это не лучший выход. Лицензия определенного вида у изготовителя является своеобразной гарантией, что схему выполнят правильно в нужном масштабе и с учетом всех требований
Лицензия определенного вида у изготовителя является своеобразной гарантией, что схему выполнят правильно в нужном масштабе и с учетом всех требований.
Руководители организации могут пойти на оформление планов эвакуации силами своих сотрудников, если на предприятии имеются специалисты с соответствующей квалификацией. При этом наличие лицензии имеет большое значение. Необходимо в специальной программе. Пример – это Autocad: здесь от исполнителя требуются определенные навыки. Без соответствующих знаний человек не сможет сделать работу правильно, которая не выдержит ни одной проверки.

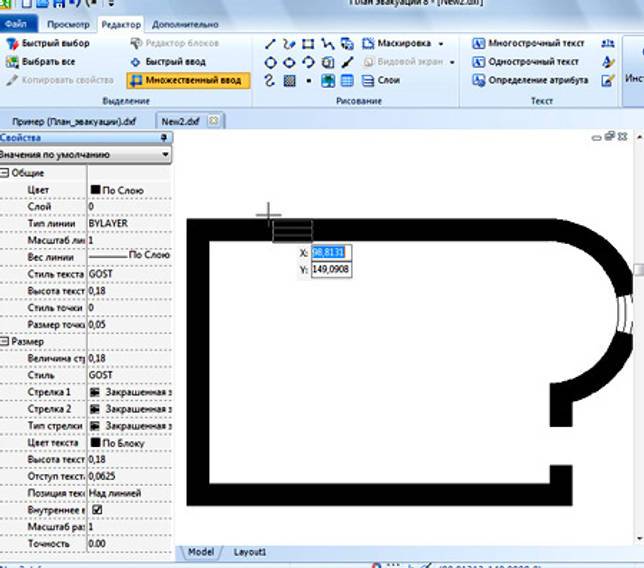

Пример разработки плана эвакуации в Autocad
С программой прекрасно может работать инженер: он быстро создаст необходимую схему. Руководителю необходимо взвесить все «за» и «против», если он собирается сделать важный документ бесплатно. Ведь это фактически означает занятие лицензированным видом деятельности.
Тогда придется платить только за печать планов эвакуации. Свободный план хранится у дежурного, который выдает его по требованию руководства. При возникновении чрезвычайной ситуации он окажется бесполезным, если на него неправильно нанесены обозначения. В ДОУ несоблюдение правил эвакуации согласно грамотно составленному и утвержденному плану может закончиться трагедией
Схемы должны сразу привлекать к себе внимание. Поэтому при их размещении выполняют следующие действия:. Документ должен быть утвержден руководителем организации, а согласовывать его с пожарными службами не требуется
Документ должен быть утвержден руководителем организации, а согласовывать его с пожарными службами не требуется.
Письмо департамента надзорной деятельности МЧС РФ, по актуальной теме “Должен ли план эвакуации обязательно выполняться на основе фотолюминесцентных материалов и нужна ли для этого лицензия”
МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО
ДЕЛАМ ГРАЖДАНСКОЙ
ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И
ЛИКВИДАЦИИ
ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ
ПИСЬМО
от 11 марта 2014 г. N 19-1-13-969
В связи с участившимися обращениями
граждан и юридических лиц в адрес
Министерства о порядке разработки и
изготовления планов эвакуации при пожаре
(далее – планы эвакуации) Департамент
надзорной деятельности сообщает
следующее.
Согласно требованиям п. 6.1.4 ГОСТ Р
12.4.026-2001 “Цвета сигнальные, знаки
безопасности и разметка сигнальная.
Назначение и правила применения. Общие
технические требования и характеристики.
Методы испытаний” знаки пожарной
безопасности, размещенные на путях
эвакуации, а также эвакуационные знаки
безопасности и знаки безопасности ЕС 01
(таблица И.2) должны быть выполнены с
внешним или внутренним освещением
(подсветкой) от аварийного источника
электроснабжения или (и) с применением
фотолюминесцентных материалов.
Таким образом, изготовление и применение
планов эвакуации может осуществляться
как на бумажном носителе, так и в
фотолюминесцентном исполнении, при этом
вид материала для изготовления плана
эвакуации определяется собственником
объекта защиты самостоятельно.
Вместе с тем, изготовление и применение
планов эвакуации в фотолюминесцентном
исполнении необходимо осуществлять в
соответствии с требованиями ГОСТ Р
12.2.143-2009.
Одновременно сообщаю, что для разработки
и изготовления планов эвакуации
каких-либо разрешительных документов МЧС
России не требуется, в том числе их
согласование с территориальными органами
федерального государственного пожарного
надзора.
Прошу указанную информацию в
установленном порядке довести до
должностных лиц федерального
государственного пожарного надзора, а
также при проведении проверок до
собственников объектов защиты.
Директор
Департамента надзорной деятельности
генерал-лейтенант внутренней службы
Ю.И.ДЕШЕВЫХ
Как сделать схему
Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.
Вариант 1. Начертить от руки
Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.
ВАЖНО!
Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом.
После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.
В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.
Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.
Вариант 2. С помощью компьютерных программ
Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.
Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.
Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.
Вариант 3. Заказать подрядчику
Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.
Требования по ГОСТ
К содержанию
Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.
Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:
- Выходы для эвакуации, а также короткие и безопасные пути к ним
- Лестничные клетки, лестницы и аварийные эвакуационные выходы
- Места, где находятся ПЭ
- Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»
В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:
- Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
- Очерёдность и порядок эвакуации людей
- Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
- Информация о аварийном отключении электропитания, различных механизмов и оборудования
- Информация о ручном отключении пожарных систем, установок и автоматики
Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.
Графические части этажных планов также дополняются номером этажа.
К форме
Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.
В качестве фона используется жёлто-белый или белый цвет.
Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.
Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.
К размещению
ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:
- В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
- План должен находиться в хорошо освещаемом месте
- Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
- План эвакуации нельзя закрывать различными предметами
- ПЭ не должен сливаться со стеной
- План должен хорошо просматриваться
Требования пожарной безопасности к планам эвакуации
Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:
- п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
- п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
- п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
- п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.
Ответственность за нарушение требований разработки плана
Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:
Ответственное лицо | Штраф при однократном нарушении | Штраф при повторном нарушении |
Частное лицо | от 3000 до 4000 рублей | от 4000 до 5000 рублей |
Должностное лицо | от 15 000 до 20 000 рублей | от 20 000 до 30 000 рублей |
Индивидуальный предприниматель | от 30 000 до 40 000 рублей | от 40 000 до 50 000 рублей |
Юридическое лицо | от 150 000 до 200 000 рублей | от 200 000 до 400 000 рублей |
А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.
Описание
Каждый грамотно составленный, правильно изготовленный образец такого важного документа эффективно помогает не только посетителям любых общественных зданий, спортивных, развлекательных сооружений, но и служит для поддержания, организации должного уровня безопасности, соблюдения противопожарного режима на предприятии, в т.ч. при проведении инструктажей по ПБ, обучении ПТМ
План эвакуации (ПЭ) согласно ГОСТ Р 12.2.143-2009 – неотъемлемая составная часть ФЭС, в которой указываются эвакуационные, аварийные пути, выходы, определяется порядок/алгоритм действий при любом ЧП, в т.ч. пожаре.
План эвакуации, который выглядит как таблица, определенного формата для данного вида помещения, этажа/части здания, состоит из следующих обязательных элементов:
- Заголовка с названием.
- Адреса здания/сооружения, корпуса/строения с указанием этажа/отметки, точного места размещения ПЭ.
- Графической части.
- Текстовой пояснительной части.
- Блока с расшифровкой обозначений/символов.
- Названия специализированной организации, разработчика/изготовителя – в левом нижнем углу документа.
- Обозначения по ГОСТ о фотолюминесцентных свойствах материалов, использованных при изготовлении – в правом нижнем углу.
План эвакуации используется для следующих целей:
- Регламентирует действия дежурного персонала, работников/сотрудников; всех категорий посетителей/проживающих в зданиях/сооружениях.
- Способствует проведению эффективной, максимально оперативной эвакуации людей из зон поражения, очагов пожара, задымления по маршрутам наименьшей протяженности, минуя тупики и опасные места.
- Нахождения/обнаружения мест установки противопожарного оборудования, устройств оповещения, подачи сигнала тревоги, запуска инженерных систем водопровода, пожаротушения, дымоудаления.
- Используется при проведении систематического инструктажа о правилах, мерах ПБ, условиях соблюдения противопожарного режима в здания/сооружениях организации/предприятия.
- Напоминает о порядке первоочередных действий, предпринимаемых при обнаружении очага пожара дежурным персоналом, членами ДПД.
- Используется пожарными при разведке, локализации/ликвидации очагов пожара.
Графическая часть. Основные требования
Графическую часть необходимо выполнять таким образом, чтобы она
включала в себя этажную планировку. В графической части
необходимо указывать:
• основные и запасные эвакуационные пути;
• эвакуационные выходы и (или) места, где размещаются спасательные
средства;
• аварийные выходы, незадымляемые лестничные клетки, наружные
открытые лестницы;
• место, где размещается сам план эвакуации;
• места расположения спасательных средств;
• места расположения защитных противопожарных средств, которые
необходимо обозначать
знаками пожарной безопасности. Это основные
требования к планам эвакуации
(графическая часть).
Требования к планам эвакуации
Согласно ГОСТ РФ, планы эвакуации должны содержать графические и текстовые информативные части. При этом графическая часть отвечает за подробную схематическую планировку всего здания, секции, этажа или помещения, и должна включать:
- Кротчайшие пути эвакуации;
- Расположение выходов из здания;
- Расположение аварийных выходов;
- Локализации спасательных средств;
- Локализация средств пожаротушения;
- Локализация мест извещения людей и спасателей.
В текстовой части должна располагаться следующая информация:
- Перечень способов оповещения о пожарной тревоге, включая извещение людей и спасателей;
- Подробный алгоритм эвакуации из здания;
- Порядок действий во время экстренной ситуации, включая вызов пожарной бригады и скорой медицинской помощи;
- Порядок действий для остановки оборудования, включая электрические механизмы и прочие аппараты;
- Информация о дублирующем или ручном включении систем противопожарной автоматики, установленных в здании.
Информация о телефонах экстренных служб
Пункт 32 приказа N 360, подписанный Министерством связи и массовых коммуникаций Российской Федерации, с 2017 года установил новые телефонные номера для вызова экстренных служб.
Если ранее для обращения в пожарную часть, полицию и скорую помощь использовались телефоны «01», «02» и «03», то теперь их заменили на аналогичные: «101», «102» и «103» соответственно.
Информация с перечнем экстренных служб и их телефонные номера должны быть указанны в текстовой части плана эвакуации большим и заметным шрифтом.
Отработка плана эвакуации и журнал тренировок
Согласно требованиям законодательства, отработки плана эвакуации должны проводиться не реже чем один раз в календарный год. При этом, отрабатывается скорость эвакуации по определенному сценарию с фиксированием времени необходимым для его осуществления.
Дата проведения экстренных учений и соответствующие показатели хронометража должны заноситься в специальный подотчетный журнал, и подписываются ответственным за проведение данного мероприятия лицом.
Техническая сторона работы
Составление планов эвакуации осуществляется на компьютере. Чтобы справиться с чертежной работой, программист использует Autocad, Home plan pro или другую .
Разработчикам требуется отсканированная копия технического паспорта с планировкой нужных помещений. предполагает использование определенной цветовой гаммы. В соответствии со стандартами фон может быть желтоватым или белым. Приложение с надписью 2017 г. и другими наносят черным цветом. При этом используются шрифты стандартизированных размеров
Здесь важно не проявлять никакой самодеятельности. Нельзя добавлять какие-то лишние детали, которые будут затруднять восприятие схемы. Правилами рекомендовано: знаки пожарной безопасности выполнять в красном и белом цвете; запрещающие – в красном и черном; предписывающие – в синем и белом; предупреждающие – в желтом и черном
Правилами рекомендовано: знаки пожарной безопасности выполнять в красном и белом цвете; запрещающие – в красном и черном; предписывающие – в синем и белом; предупреждающие – в желтом и черном
Несомненно, такая палитра привлекает внимание людей. Если путь ведет к эвакуационному выходу, то он наносится сплошной линией. Пример обозначения главного пути эвакуации
Пример обозначения главного пути эвакуации
Когда путь направлен к аварийному выходу, он выглядит как штриховая линия. Всегда можно посмотреть образец, как выглядит готовое изделие, если познакомиться с каталогом фирмы заранее.
Наличие плана эвакуации в электронном виде, если он уже готов, в значительной степени ускоряет процесс изготовления документации. В специальной программе CorelDraw вектор позволяет составить каркас для изображения. В программе фотореалистичная графика, которая не теряет своего качества при увеличении или уменьшении масштаба. Программа позволяет создавать различные чертежи и технические иллюстрации.
Пример создания плана эвакуации в программе CorelDraw
Использовать все возможности мощного редактора векторной графики может только профессионал. Готовый макет останется только скачать на электронный носитель или отправить на адрес электронной почты в компанию разработчика.
Когда на предприятии нет специалиста, который мог бы зарисовать с учетом всех необходимых средств пожаротушения, тогда имеет смысл обратиться за помощью в профессиональную компанию. Он наметит размещение противопожарного оборудования. Необходимо, чтобы готовые изделия были стойкими к солнечным лучам и температурным перепадам. Поэтому обращаться следует только в проверенные компании, где используют материалы высокого качества.
Кто обязан разработать и утвердить в соответствии с требованиями
План эвакуации разрабатывается и размещается, если на объекте (п. 5 ППР № 1479):
- находятся одновременно 50 человек и более;
- в наличии рабочие места на этаже для 10 и более человек.
Способов изготовления ПЭ несколько. Выбор зависит от размера и сложности помещений, количества работающих:
- в небольших организациях, где достаточно одного экземпляра, план изготавливают на компьютере или от руки;
- в больших учреждениях, где требуется сразу несколько копий документа, прибегают к помощи принтера и компьютера (принтер используют цветной);
- услуги по разработке и изготовлению оказывают специализированные фирмы.
Коротко о том, как сделать план эвакуации при пожаре на компьютере самому и сэкономить средства. Несколько рекомендаций:
- используйте программу для составления чертежей Splan.в программе Word;
- в соответствии с требованиями, рисуйте две части — графику (схему) и пояснительный текст;
- линии и стрелки рисуйте нужным цветом;
- соблюдайте пропорции;
- в текстовой части расшифруйте знаки на схеме, подробно опишите действия людей при возгорании.
Конструктор планов эвакуации в примерах
При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится – лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры
| № | Ваш заказ | Наш счет |
| 1 | 2 одинаковых плана А2 формата на пластике в рамке | Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке – 2 шт. |
| 2 | 2 одинаковых плана А3 формата, один из которых на бумаге, а другой – на пластике в золотой рамке | Разработка макета плана эвакуации (А3 формат) – 1 шт.Печать плана эвакуации на бумаге А3 формата – 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке – 1 шт. |
| 3 | Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету | Печать плана эвакуации на фотолюминесцентной пленке А1 формата – 1 шт. |
Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:
Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, – приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов – теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу
Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений
| № | Ваш заказ | Наш счет |
| 1 | 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата | Разработка макета плана эвакуации (А3 формат) – 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке – 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата – 3 шт. |
| 2 | Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений) | В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет: Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 – 1 шт. |
| 3 | Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход) | Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию: Печать плана эвакуации на прозрачном ПЭТ А3 формата – 1 шт. |
Требование к планам эвакуации и законодательное регулирование
Разработать план эвакуации поможет специальное требование Российской Федерации, а именно ГОСТ Р 12.2.143-2009 (вступивший в силу с 01.07.2010 года). Он содержит как графическую, так и текстовую информацию с подробным изложением всех требований.
Сам план изготавливается из специальных фотолюминесцентных материалов, с указанием всех ключевых объектов, включая огнетушители, краны и пожарные шкафы. Помимо этого на него могут быть нанесены места расположения аптечек первой помощи, средств дополнительного спасения, вроде противогазов, ГДЗК, а так же оборудования для экстренного извещения находящихся в здании людей и вызова профессиональной пожарной бригады, включая тревожные кнопки и указание соответствующих телефонов.
Закажите и получите план эвакуации не отходя от рабочего места.
В заявке указываются данные, необходимые для Это может быть любой чертеж Вашего помещения, в AutoCad, MS Visio, pdf и Срок 3. Распечатайте |
Печать
Наличие плана эвакуации в готовом виде на электронном носителе информации необходимо распечатать. Изделие в готовом виде должно отличаться следующими свойствами:
- высокой прочностью;
- безопасностью для окружающих людей;
- влагоустойчивостью;
- термоустойчивостью.
Пленка, используемая в производстве, накапливает и сохраняет световую энергию. Источник света при этом может быть как естественным, так и искусственным. Энергия накапливается и в последующем сохраняется не менее 24 ч. Даже если нет электрической энергии, схема будет видна.
Локальный план эвакуации или другой документ изготавливается из высококачественного пластика и сверху покрывается пленкой. Экономичная технология производства делает стоимость схемы доступной. Как правило, план выполняют на современном оборудовании. Печать упрощается использованием передовых технологий. При этом цены на востребованную продукцию остаются адекватными.
Где прописаны требования
Действующий ГОСТ Р 12.2.143-2009 по-прежнему регламентирует требования к планам эвакуации в 2021, их установке, графическим обозначениям системы противопожарной защиты. С 01.01.2021 в России в порядке «законодательной гильотины» введены новые правила противопожарного режима (постановление № 1479). Они действуют до 31.12.2026. По новым правилам (постановление № 1479), с 2021 года к ПЭ добавлены новые требования. В соответствии с нормативными документами, на них указывают места хранения огнетушителей, пожарных извещателей, средств индивидуальной защиты органов дыхания, эвакуационные выходы и направление эвакуации.
Законодательных новаций в стандарт пока не последовало, поэтому искать ГОСТ по планам эвакуации в 2021 г. с изменениями не имеет смысла.
Применение ГОСТ обязательно для изготовителей графических обозначений, для работодателей он носит рекомендательных характер. В соответствии с новыми ППР, по-прежнему:
- владельцы объектов защиты не согласовывают ПЭ в пожнадзоре (приказ Росстандарта от 14.12.2011 № 1489-ст), хотя по стандарту требование есть;
- разработчик не обязательно указывается на средствах визуализации;
- ПЭ разрабатывается организацией самостоятельно или заказывается в специализированном центре (имеющем специальное разрешение).
Это интересно: Чистка дымохода от сажи химическими средствами или ершом
