Печь-ракета длительного горения своими руками

Облики ракетных печей

Существует несколько типов ракетных (или реактивных, как их еще именуют) печей.

  1. Портативные конструкции из жестяных емкостей (банок из-под краски, ведер и проч.). Отличные помощники на стройплощадке или в походе, какие можно изготовить всего за несколько часов.
  2. Печи из огнеупорного кирпича и металлических бочек, предназначающиеся для прогрева теплоемких масс. Выделяются горизонтальным дымоходом, установленным под землей, и наружным стояком для обеспечения тяги.
  3. Целиком кирпичные конструкции используются для воздушного нагрева пола. Состоят разом из нескольких дымоходных труб.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

  • центральная шахта (райзер): 700-1100;
  • промежуток между стенками: 250-380;
  • участок под лежанкой: 30-90.


Улучшенная тяга в конструкции реактивной печи

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

  • принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
  • принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Инструменты и материалы

Основное отличие печей ракетного типа от других твёрдотопливных приспособлений — горизонтальный канал, по которому газы, образующиеся при горении, перемещаются медленнее. В процессе движения они активно отдают тепло, позволяя обогреть помещение или приготовить пищу, используя меньшее количество топлива.

Вариантов изготовления подобных печей много, но наиболее надёжной, простой и эстетичной считается конструкция, сложенная из огнеупорных кирпичей. Её можно использовать на даче, в гараже и даже на открытом воздухе, установив сверху навес. Встречаются варианты с лежанкой — такие печи обычно устанавливают в строительных времянках или сторожках.

Для самостоятельной сборки печи ракетного типа понадобятся:

  • простой красный печной кирпич (количество зависит от размеров конструкции);
  • шамотный кирпич для выкладывания топливника и бункера;
  • песок и глина для связующего раствора;
  • дымоходная труба;
  • дверцы и петли;
  • решётки колосников;
  • поддувало;
  • промежуточный колпак;
  • строительный миксер;
  • ёмкость для раствора;
  • металлическая решётка;
  • кельма;
  • болгарка, оснащённая алмазным диском;
  • кирка;
  • киянка;
  • лопата;
  • строительный уровень;
  • рулетка и маркер.

Для небольшой, но вполне функциональной ракетной печи понадобится 21 кирпич. Такой прибор подходит для отопления комнаты и разогревания пищи. Если предполагается использовать для растопки уголь, лучше взять огнеупорный материал, не подверженный растрескиванию. Для печи с лежанкой нужно больше строительного материала, желательно приобретать его с запасом.

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

  • Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
  • Высокий КПД;
  • Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
  • Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
  • Экономичное горение и малый расход древесины;
  • Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

  • Установка змеевика для подогрева воды снижает тепловую эффективность печи;
  • Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
  • Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.

Конструирование металлической печи своими руками

Перед тем, как изготовить ракетную печку, в интернете следует найти несколько проектов подобных конструкций

Важно, чтобы в содержании проекта имелись чертежи агрегата и расчеты, требуемых для возведения печи, строительных и других материалов. Если в проекте будет содержаться пошаговое фото изготовления – это лишь будет огромным плюсом

Проект ракетной печки можно разработать самостоятельно, ознакомившись с фото и видео, которые размещены в данной статье. Существует достаточно много методов конструирования печи-ракеты. Наиболее просто смонтировать печку из газового баллона или бочки, к тому же, изготавливать специальный проект вовсе не потребуется. Изготовленная таким способом печь невероятно проста в эксплуатировании. Конструкция представляет собой загнутую трубу. В нижней части размещена топливная камера, а в верхней – сконструирован зольник, на котором можно готовить пищу и кипятить воду.

Процесс изготовления подобной конструкции не является трудоемким, и справиться с этим можно буквально за несколько минут, не владея специальными навыками и знаниями.


На дно топливной камеры следует приварить металлическую пластину, в которой, предварительно, необходимо прорезать несколько небольших отверстий одинаковых размеров. Из-за этого, огонь в печи не будет утихать довольно долго, поскольку в топливную камеру беспрерывно будет поступать воздух.

Вместо металлической трубы, в принципе, можно использовать любую емкость цилиндрической, или другой подобной, формы. Следует помнить, что стенки печи должны быть достаточно грубыми, так как в процессе длительного эксплуатирования, огонь сможет прожечь металлическую стенку небольшой толщины.

Самостоятельная постройка

Ничего сложного в печи, работающей по «ракетной» схеме, нет. Как обучающий или методологический материал можно использовать отзывы или обзоры переносных печей-ракет производства компании «Огниво».

Тем более, что устроены они примерно одинаково: вертикальная труба квадратного или круглого сечения, к которой снизу косо приварен короб-топливник с загрузочной дверцей. На трубу сверху ставятся различные конфорки или приспособления для копчения и других способов кулинарной обработки продуктов.

В моделях, чуть больших по размеру, вокруг райзера дополнительно может быть смонтирован короб. Он способен справляться с ролью мини-духовки. Правда, запекать в таком шкафчике мясо или картошку лучше в фольге. Без такой защиты нагревание продуктов получается не слишком равномерным.

Самая простая печка делается из несимметричного обрезка колена магистральной водопроводной трубы. Колено оснащают стойками, чтобы оно стало вертикально, как буква L. Соответственно, нижний короткий патрубок окажется топливником, а вертикальный большой патрубок — райзером.

В нижний патрубок вваривается горизонтальная пластина, отделяющая небольшое пространство в нижней части сечения. Пластина немного не доходит то изгиба колена. Это будет под топки и отсекатель канала вторичного воздуха.

Такую «трубную» печь усовершенствовать несложно. Нужно добавить теплоаккумулятор. Его нужно будет куда-то упаковывать. Кроме того, теплоаккумулятор не должен быть дорогим и дефицитным.

Поэтому поступаем просто: печь-трубу размещаем в кожухе из бака или бочки, или же другой металлической емкости. Потом пространство вокруг трубы засыпаем теплоаккумулятором, на его роль пойдут песок или мелкие камни.

Если вы имеете доступ к сварочному оборудованию — можно создать очень удобную переносную конструкцию. Она не будет уступать тем моделям, что продаются в магазинах. По желанию добавите ручку для переноски или удобные съемные ножки.

Ниже на видео показан процесс создания такой печи.

РАКЕТНАЯ ПЕЧЬ СВОИМИ РУКАМИ!!! простая и экономичная

Watch this video on YouTube

Тем, кто не занимается обработкой металла, можно посоветовать сложить такую же конструкцию из кирпича. Конечно, для похода ее уже не сможете использовать. Но подойдет для летней кухни или как альтернатива кострового места.

Для ускорения можно класть кирпич не на плашку, как обычно, а на ребро — стенки выйдут тоньше. Кладка вырастет быстрее.

Нельзя забывать про доставку вторичного воздуха в дожиговую камеру. Есть варианты:

  • перегородки из металла;
  • перегородки из кирпича;
  • положить на дно топки обрезок трубы подходящего диаметра.

Все эти способы подходят.

Если металлическую переносную печь немного увеличить в масштабе, а на дожиговую трубу надеть колпак из бочки — получится большая печь для дома. Для печи поменьше подойдет старый газовый баллон. Все достаточно легко и просто.

Можно накрутить под лежанкой каналы из стальных одноконтурных труб для вентиляции или каминов. Главное следить, чтобы их общая протяженность не превышала 6 метров. Затем закрыть саманом. И получится уже что-то более эффективное и обстоятельное.

Бочку-колпак-кожух лучше не охлаждать интенсивно. Поэтому ее на две трети или чуть выше, неплохо бы запрятать все в ту же саманную или глинобитную оболочку. Работать стабильнее будет и теплоемкость увеличится.

Самый верх этой бочки оставляем открытым: и как конфорка будет использоваться, и теплообмен ускорит.

Канал дожиговой в большой печи желательно утеплить

Это важно для обеспечения стабильной работы печи. Снова повторим: дожиг пиролизных газов запускается только после достижения определенной температуры

Поэтому охлаждение этого участка крайне нежелательно.

Утеплять можно самыми различными способами:

  • сделать вокруг трубы небольшой кожух из металла и заполнить промежуток отсеянным чистым песком;
  • облицевать трубу пористым шамотом марки ШВП;
  • можно использовать каолиновую вату;
  • сочетать перечисленные материалы.

Точно так же строится кирпичная печь. Только металлические детали, кроме дверец и конфорки, в ней заменяются на кирпичные. Все остается прежним: райзер, колпак, система каналов под лежанкой.

Проект, представленный на видео, все же немного надо доработать. Добавить крышку загрузочной камеры и снова отгородить низ шуровочного горизонтального канала топливника. Это необходимо для того, чтобы без проблем поставлять воздух в зону горения пиролизных газов.

Rocket stove/ Печь-ракета с лежанкой и плитой. Своими руками, чертеж прилагается.

Watch this video on YouTube

Автор статьи: Поляков Илья Сергеевич, автор книг по печному ремеслу (Ивановский энергетический институт им. Ленина по специальности ТЭС).

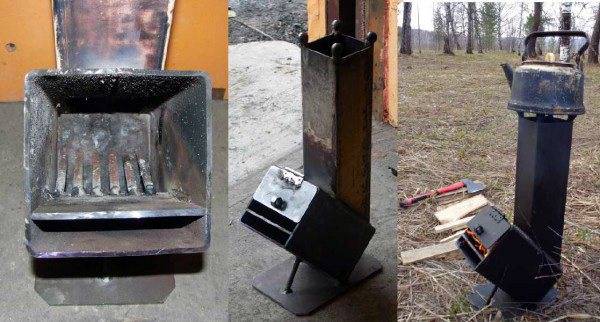

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Преимущества и недостатки

Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:

  • простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;
  • саморегуляция и нетребовательность к естественной тяге дымохода;
  • КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное — максимально отобрать тепловую энергию у дымовых газов;
  • топливо можно добавлять «на ходу».

Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.

Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся

Эксплуатация

Печь такого типа, как и любой тепловой генератор с верхним горением, работает с максимальной теплоотдачей только при хорошо прогретом дымоходе. Поэтому прежде чем загрузить в топочную камеру основную порцию топлива, прибор нужно:

  • хорошо прогреть дымоход. Для этих целей можно использовать любое быстро возгораемое топливо, например, бумажные комки, древесные опилки или стружку. Гореть оно должно не в топке, а в поддувале. Об уровне прогрева дымохода можно судить по затиханию звука или изменению его тональности. Далее можно приступать к закладке основного горючего в топку. Поджигать его уже не обязательно, оно должно разгореться от углей, оставшихся от прогоревшего «быстрого» топлива;
  • регулировать вручную поступление в топочный отдел воздуха. Ракетная печь в гараж не способна сама настроиться под изменение условий окружающей среды и качественные характеристики горючего, поэтому её нужно регулировать вручную. После загрузки основной топливной партии поддувальную дверцу следует полностью открыть, а при появлении характерного гула в печи — прикрыть на столько, чтобы тональность звука в печи снизилась до шелеста. По мере сгорания дров дверцу нужно прикрывать сильнее, добиваясь всё того же шелестящего звука. Если этого не делать, то в топку поступит воздух в избыточном количестве и остудит промежуточную газовую смесь. В этом случае процесс пиролиза сразу прекращается, и печь начинает издавать ревущий звук

В качестве топлива для такой печки можно использовать только сухую древесину, так как появление излишнего количества влаги при горении влажных дров может спровоцировать обратную тягу и стать помехой для создания температуры, необходимой для начала процесса пиролиза.

Чтобы обеспечить безопасность пользователей при эксплуатации нужно соблюдать следующие правила:

  1. не использовать для растопки жидкие разновидности топлива и не добавлять их в печь в период горения;
  2. избегать соприкосновения открытыми участками тела контактов с поверхностями печи, так как баллоны и другие её металлические части будут очень сильно нагреваться при топке;
  3. запрещается размещать прибор вблизи легко воспламеняющимися поверхностями;
  4. проводить чистку дымохода не реже 1 раза в неделю, а лучше после каждого использования прибора.

Как сделать с лежанкой

Более сложный вариант — печь с лежанкой, которую ставят в помещениях. Она универсальна: подходит для обогрева помещения, сушки одежды, приготовления пищи.

  1. Принцип кладки похож на описанный выше, но конструкция более сложная. Сначала выложить основание, затем кирпичи разместить вторым рядом, формируя каналы для прогрева лежанки. Во втором ряду наметить закладные для дверец.
  2. Третий ряд полностью повторяет контуры второго. В четвёртом закрыть топливные каналы, сформировать топку и вертикальный канал для выхода дыма.
  3. В пятом и шестом ряду выложить лежанку, в топливной зоне продолжить формирование дымового канала. Работа продолжается по стандартной схеме следующие несколько рядов.
  4. Закончив с выкладкой топливных, нужно прикрепить дверцы с петлями.
  5. В двенадцатом ряду начать кладку дымохода. Трубу вставить на место и вывести через отверстие в крыше.
  6. Следующий ряд формирует варочную панель в топливной зоне. На неё уложить прокладку из асбеста, которая укрывается стальным листом.
  7. Четырнадцатый и пятнадцатый ряды заканчивают формирование дымохода, между лежанкой и топливной зоной выложить невысокую стенку.
  8. Сложенную печь нужно просушить. В топочное отверстие заложить немного топлива, прогрев продолжается, пока с кирпича не исчезнут влажные пятна. Обычно печь сохнет не менее 3 дней, ускорение процесса может привести к растрескиванию.

Печь-ракета — надёжная и недорогая конструкция, которая прослужит несколько лет и не потребует ремонта. В качестве топлива можно использовать уголь, дрова, готовые брикеты и любой горючий мусор.

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

  • По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
  • Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Рассмотрим процесс работы печи более подробно:

  • В топку производится закладка дров, которые затем поджигаются.
  • Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
  • Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
  • Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Виды печей длительного горения. Выбираем простой и производительный отопительный агрегат для изготовления своими руками

Речь о разновидностях печей длительного горения зашла из-за необходимости определиться с конструкцией, наиболее пригодной для изготовления своими руками. Поэтому рассмотрим все варианты твердотопливных котлов новой генерации, а также изучим особенности их работы.

При классификации отопительных печей по способу сжигания выделяют несколько основных схем.

1. Традиционная конструкция с распространением пламени снизу вверх, при котором горящие газы проходят через весь слой топлива и выводятся в дымоход. На пути продуктов сгорания обустраивают теплообменник и камеру дожига, в которую подаётся дополнительное количество воздуха. К отопительному оборудованию этого типа относятся известные на весь мир булерьян или бренеран, печь профессора Бутакова и вариации этих агрегатов с изменёнными теплообменниками.

Булерьян представляет собой котёл длительного горения с воздушным теплообменником

2. Шахтная печь, в которой зона горения смещается к колосниковой решётке, а продукты сгорания отводятся через соседнюю камеру, где происходит дожиг и теплообмен. Подобная конфигурация чрезвычайно удобна для изготовления отопительного агрегата из кирпича, чему способствует многовековой опыт строительства дровяных печей с воздушными каналами (печь с грубой).

Схема твердотопливного котла шахтного типа

3. Агрегаты верхнего горения, в которых поджигается верхушка топливной закладки, а пламя направляется вниз. По мере прогорания требуется подача воздуха под слой золы, поэтому такая конструкция требует специальных решений для доставки кислорода в зону горения. Простота этой печи и эффективность её работы способствовала появлению множества вариантов, доступных для повторения в домашних условиях. Причём материалом для изготовления такого отопительного агрегата может выступать как обычная металлическая бочка, так и бытовой газовый баллон. Хотелось бы особо выделить известную в Сети конструкцию «долгоиграющей» буржуйки под названием Бубафоня — модификацию литовского котла «Stropuva», чрезвычайно популярную у домашних умельцев.

В котлах «Stropuva» длительный режим работы возможен благодаря горению верхнего слоя топлива

4. Печи, работающие в режиме газогенераторного или пиролизного сжигания топлива. Дрова горят при высокой температуре и недостатке кислорода, что способствует выделению большого количества горючих газов. Летучие соединения, полученные в результате так называемой сухой перегонки, дожигают в отдельной камере, куда подают вторичную порцию воздуха. Эта схема является самой сложной в конструктивном отношении, но по части эффективности и удобства эксплуатации ей нет равных.

Пиролизный котёл представляет собой довольно сложную конструкцию, поэтому его изготовление в домашних условиях сопряжено с наибольшими трудностями

Если говорить о других особенностях печей длительного горения, то они бывают квадратными или круглыми, а изготавливаться могут как из металла, так и из кирпича.

При выборе схемы и конструкции печи длительного горения необходимо учитывать не только преимущества и эффективность существующих вариантов, но и возможность повторения той или иной конструкции в домашних условиях. Например, изготовление булерьяна или печи Бутакова нельзя представить без использования мощного трубогибочного станка. Ввиду сложной конфигурации оборудования потребуется немалый опыт сварочных работ и дополнительные затраты на покупку толстой листовой стали и труб большого диаметра. Строительство пиролизного котла, кроме финансовых вложений и мастерства сварщика, предъявляет требования к точности расчётов и знаниям всех нюансов сухой перегонки дров. Что же касается агрегатов верхнего горения, то именно они являются идеальным вариантом в качестве первой конструкции, изготовленной своими руками. Во-первых, не потребуется практически никаких затрат, а во-вторых, устройство типа «Stropuva» или Бубафони простит все просчёты и несовершенство сварных швов. Её конструкция настолько работоспособна, что не даст разочароваться в своих силах даже начинающему домашнему мастеру.

Правила эксплуатации ракетных печей

Печи-ракеты, равновелико как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу. И если для второго варианта печи это не столь значительно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой вину конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч.

Также стоит заметить, что реактивная печь неспособна самонастраиваться, потому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет мощно гудеть. В дальнейшем доступ кислорода постепенно снижается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
