Важные критерии подготовительных работ
В том чтобы выполнить все подготовительные работы, избегая самых распространённых ошибок, исправить которые впоследствии очень непросто, вам поможет следующая инструкция:
- За счёт большой массы кирпичных печей, возникает необходимость в возведении обособленно располагающегося фундамента. При этом он не привязывается к дому, так как впоследствии дат обязательную усадку, которая не должна отображаться на других элементах постройки;
- Размер фундамента должен быть немного больше самого камина со всех сторон (на 10-25 сантиметров);
- Для выполнения кладочных работ понадобится купить как более дешевый керамический кирпич, из которого будет сложена основная часть конструкции, так и огнеупорный шамотный. Второй нужен для выполнения кладки элементов топки и дымохода, которые подвергаются наиболее сильному нагреву. При этом стоит отметить, что цена на шамотный кирпич достаточно высокая, а материала понадобится много;
- Швы между керамическими и шамотными кирпичами должны составлять не менее 5 миллиметров, а сам сцепляющий раствор замешивается на основе глины и жаропрочного цемента;
Придерживайтесь одинаковой толщины швов: оптимально 5-7 миллиметров
Придерживайтесь одинаковой толщины швов: оптимально 5-7 миллиметров
Под каждый декоративный элемент и фурнитуру оставляются соответствующие выемки
Под каждый декоративный элемент и фурнитуру оставляются соответствующие выемки
- Дополнительная фурнитура и комплектующие (колосник, зольник, дверцы) устанавливаются согласно схеме и предварительно покупаются в специализированном магазине или изготавливаются на заказ;
- Для дополнительной фиксации дверей, колосника или зольника, понадобится применить отожжённую проволоку, которая устанавливается между кирпичами, после чего заливается раствором для дополнительной фиксации и сцепления (предварительно продевается в специально подготовленные отверстия и закручивается жгутом);
- Для того чтобы избежать слишком сильной разбежки температурных режимов в области топочной камеры, перед её установкой обязательно продолжите специальный асбестовый шнур между ней и кирпичами;
- В целях экономии сил и свободного времени, дымоход можно не выкладывать кирпичом, а отдать предпочтение керамической блочной вариации (продаётся в уже полностью собранном состоянии);
- Если кирпич имеет не очень привлекательный внешний вид, стоит позаботиться о выполнении отделки такой поверхности. Для данных целей можно использовать любые огнеупорные материалы (изразцы, керамика, декоративная штукатурка, жаростойкая краска, природный и искусственный камень), Отделка камина – это не только способ придать агрегату неповторимый стиль и индивидуальность, также таким образом можно существенно повысить общий КПД печи.
Печь камин из кирпича для дачи – это прекрасная возможность быстро и экономично выполнить отапливание как небольшого, так и двухэтажного дома с несколькими комнатами. Для того чтобы ознакомиться с вариациями готовых порядовок, рекомендуем также прочесть статью «Печь камин из кирпича угловая».
Мощность печки
Мощность подбирается на основании расчета, содержание которого приведено ниже. Чтобы провести расчет, замерим основные габариты: длину, ширину и высоту. Для получения чистого объема бани было бы достаточно просто перемножить эти цифры.
Однако, так легко допустить ошибку. Как же сделать нелегкий выбор — подобрать печь для бани? При подсчете объема нужно сделать следующие корректировки:
- Обычно в парной делают максимально эффективную теплоизоляцию. Стены сначала утепляют, только потом обшивают отделочным материалом. Принято использовать теплоизоляцию со слоем фольги, которая отражает тепло обратно в баню. Проблема в том, что когда заказывают готовый сруб, теплоизоляцией часто пренебрегают. Это допустимо, но стоит учесть, что дерево — очень теплоемкий материал, его толщина — от 20 см. Часть тепла будет уходить на прогрев самих бревен.
- Если топочная часть печки вынесена в предбанник, это — «брешь» в теплоизоляции. Нужно учесть это в расчетах.
- Двери и окна должны быть тщательно утеплены и плотно подогнаны. В противном случае, это тоже надо участь.
- Если в отделке бани присутствуют керамическая плитка, кирпич, натуральный камень, часть тепла будет уходить на их прогрев.
Только учитывая все вышеприведенное, можно правильно рассчитать объем, который должен будет обогреть прибор и выбрать, какая печь в баню лучше. Чтобы учесть все эти параметры применяют поправочный коэффициент — 1,2 м3 на 1 м2 плохо утепленной или поглощающей тепло поверхности.
Пример: парилка имеет размер 2х3х2,2 м. Имеется не утепленное окно 0,8х1,2 м и дверь 1,8х1 м. Рассчитаем объем: 2х3х2,2+(0,8х1,2+1,8х1)х1,2 = 13,2+(0,96+1,8)х1,2 = 16,5 м3
Принимаем мощность: 16,5м 3 х 1 кВт ≈ 17 кВт. Обратите внимание, что 13,2 кВт («чистый» объем) нам было бы недостаточно
Банная печь-камин: у какого производителя брать?
Вернемся к варианту покупной печи с каминной топкой. Практически каждая крупная фирма, которая выпускает банные печи на дровах, предлагает покупателям модификации моделей с прозрачной каминной дверкой, например, представленная на иллюстрации чугунная печь от российского производителя Везувий.
Камины для бани дровяные металлические, чугунный Везувий и прочие
В другой статье мы уже делали обзор различных производителей дровяных печей для бань, повторяться нет смысла. Если вы найдете печь по вкусу, то наверняка будет возможность и укомплектовать ее стеклянной дверцей. При желании (в той же статье) можно обратиться к результатам нашего опроса, рейтинг которого формируется такими же читателями, как вы. Мы — информационный ресурс, не связанный с продажами, поэтому держимся фактов.
Вкратце пройдемся по нескольким отечественным производителям, у которых точно есть нужные нам печи-камины для бани на дровах.
«Ферингер»
Фирма не нуждается в представлении, многие знают о таких линейках, как «Паровая», «Классика», «Малютка». Все они подходят как для русской, так и для финской бани (конечно, любая металлическая печь годится для сауны, а вот для русской бани — далеко не всякая). Присмотритесь к моделям «Ферингер» — вдруг подойдет).
Кстати! Дрова только должны быть хорошо просушенные — в печках этой фирмы колосник не предусмотрен, разжигать же дрова нужно сверху, так что справиться с задачей можно только имея сухие полешки.
«Куткин»
Еще одно знакомое многим название. Качественные печи, правда, не относятся к недорогим решениям. Чтобы снизить стоимость, можете выбрать модель, которую можно облицевать плиткой самостоятельно. Интересующие нас в этой статье камины — наличествуют для каждой модели. Печи компании годятся для русской бани.
«Термофор» и «Теплодар»
Термофор и Теплодар — отечественные производители, чьи названия тоже на слуху. У каждого есть печи с двумя режимами, с закрытыми каменками и, конечно же, с каминами. Полюбопытствуйте на их сайтах о параметрах этих печей.
Собственно, мы упомянули только отечественные компании, потому что продукция их вполне конкурентоспособна и как-то больше заточена под российские реалии. Это не значит, что иностранцы делают хуже, но у нас полно любителей попариться «по-русски», а кому же лучше знать национальную баню, как не русским? Да и цены приемлемые, при том, что нержавейку многие компании закупают за рубежом.
Камины для бани дровяные металлические «Вира» и «Везувий»
Впрочем, решение всегда за вами, мы только высказываем свое мнение.
Технология строительства
Фундамент Сначала нужно построить основание дровяного камина, т.е. построить для него фундамент. Для этого готовят котлован глубиной приблизительно 50-60 см, и выстилают дно слоем гравия. Поверх гравия (щебня) засыпают песок и заливают сверху цементный раствор. Основание делают ниже уровня пола ориентировочно на 10 см.
Перед тем как строить камин, между фундаментом дома и основанием камина прокладывают два изоляционных слоя рубероида.
Кирпичную кладку дровяного камина делают из огнеупорного кирпича хорошего качества при помощи мастерка, обязательно заранее замочив камень в воде (хотя бы на сутки). Раствор для обустройства топливника и дымосборника, который делают из глины и песка, выравнивают рукой, а потом подтирают излишки, делая кладочную поверхность более ровной и гладкой. Чтобы достичь ровного уклона задней стенки, в нее заранее вмуровывают экран, а своды очага выкладывают из кирпичей при помощи ступенчатого напуска.
Кладка
Каминную полку, как один из основных элементов внешней конструкции камина, можно выкладывать различной формы или изготавливать из различных материалов. Необходимо помнить, что ее обязательно нужно заранее защитить от излишнего тепла, при помощи внесения в конструкцию камина дополнительных слоев камня, кирпича или бетона.
Так как сделать дровяной камин самостоятельно непросто, следует постоянно придерживаться составленного чертежа. Чтобы очаг получился долговечным и прочным, нужно следить за горизонтальностью кладки, геометрией углов и пропорциональностью габаритов. В отделке камина можно использовать натуральные и искусственные облицовочные материалы: мрамор, доломит, керамику или гранит. В более традиционном варианте, столь популярном сегодня стиле кантри или Средиземноморском стиле, внешнюю отделку можно оставить в виде кирпичной кладки или просто тщательно оштукатурить и покрасить.
Сооружение керамического дымового канала
Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.
Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:
Сразу оговоримся, что из керамических модулей сооружается коренная, т.е. отдельно стоящая труба, для которой устраивают отдельный фундамент.
Все технологические отверстия выпиливаются по ходу сооружения на месте. Резка производится обычной болгаркой с алмазным диском.
Для выполнения геометрически точных отверстий в комплектации керамической дымовой трубы есть шаблон. Далее:
Сборка керамического дымохода производится в стандартном порядке: модули наращиваются один за другим
В нашем примере дымоход и вентиляционный стояк располагаются рядом, из-за чего пришлось слегка подтесать стропила:
Печка для бани с камином: в чем заключается принцип работы
Это спецоборудование считается обычной печкой, но в такой печи есть особенность – это присутствие каминного портала. Он может быть, как закрыт, так и открыт. Прикрывается он дверцей, подходящей к декорации камина считают стеклянную заготовку.
Перед изготовлением печки и камина для бани стоит выполнить их чертеж на бумаге
Топка печи-камина может быть выполнена как из парилки, так и из предбанника. Топится, может не только от древесины, а от газа и других горючих. Для более приятного использования, выбирать стоит дровяные печи, которые работают на одном горючем. При выборе дровяной печи-камина можно абсолютно все этапы выполнять своими руками без помощи мастера, просто отталкиваясь от фото инструкций.
Как переделать печь в камин
Вам понадобиться: простой кирпич, огнеупорный кирпич, песок, цемент, доски для полки, облицовочный материал.
Инструкция:
- Самым простым способом переделки печи под камин является установка финской стеклянной дверцы, вместо чугунной. В этом случаи обогревательные свойства печи сохранятся на том же уровне, плюс к этому появятся еще функции камина. Данный вариант можно назвать самым экономным, как с финансовой стороны, так и по трудоемкости. После переустановки дверцы можно также печку красиво оформить в фольклорном стиле.
- В случаи, если вы планируете кардинально разобрать печь и только после на этом месте сделать камин, то тогда придется выполнить более трудоемкую работу.
- Вначале до основания разбираем старую печь. При этом из старых кирпичей можно соорудить подиум камина, на котором будет сжигаться топливо. При строительстве следует использовать только цементно – песчаный раствор. В теле подиума закладываем нишу для дров. Вначале покрываем их тремя рядами обычного кирпича, после чего поставленным на ребро огнеупорным кирпичом.
- На подиуме устраиваем портал, где будет проходить процесс горения. Портал определяем исходя из общих размеров самого помещения. Так например, в случаи с небольшой комнатой, он не должен занимать слишком много места. Производим расчет и размеров топочного окна. При этом также следует помнить и о том, что если его размер окажется существенно больше, чем предусмотрено, то можно получить постоянные сквозняки, следовательно и переохлаждение самого помещения. Будет такой камин и сильно дымить.
- Производим расчет дымового отверстия камина. По сравнению с площадью отверстия топочной части, оно должно быть в 10 – 15 раз меньше. Не исключено, что придется даже немного дымоход заузить.
- Глубина топливника камина выполняется в отношении высоты портала, как 1 к 2 — 2 к 3. Последствием меньшей глубины может стать задымление, а большей – снижение теплоотдачи.
- Портальное отверстие камина перекрываем кирпичными перемычками, которые устраиваем по специальной опалубке (кружалу). Работу начинаем с закладки пят. Кружало подпираем при помощи временных опор. После опорных пят на кружало устанавливаем центральный кирпич и продолжаем кладку одновременно с двух сторон. Напуск у криволинейных сводов и дымосборника должна составлять не более 6 см.
- Облицовку можно произвести в том стиле и материалами, которые войдут в общий дизайн комнаты. А вот на каминную полку лучше всего использовать доски из обработанного дуба.
Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.
Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.
Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.
Кладка камина
- Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
- Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
- Выложить подовую часть топки 3 и 4 рядами;
- Стенки камеры сгорания с 5 по 11 ряд;
- На 12 ряд уложить металлические уголки для опоры передней стенки;
- 13-15 ряды — дымосборник и выступ задней стенки (зуб);
- В 16 ряд вставляется прочистная дверца;
- Из 17 по 23 рядов создается тело камина;
- 24-26 ряды – дымоход;
- В 26 ряд вставляется задвижка;
- Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.
Из чего строить печь?
Набор для самостоятельного возведения кирпичной банной печи включает следующие позиции:
- кирпич;
- глину для приготовления кладочного раствора (также понадобится песок);
- емкость для приготовления раствора;
- инструменты для разметки (карандаш, веревка, угольник, рулетка и т.д.) и кладки (кельма, кирка, киянка и т.д.);
- материалы для изоляции (рубероид, асбест);
- элементы для изготовления бака для воды и дымоотводящей трубы (если запланирована их самостоятельная сборка, но гораздо более выгодным в плане временных и трудовых затрат является покупка готовых агрегатов).
Отдельного внимания заслуживает вопрос выбора кирпича для кладки. Прочность этого материала, прежде всего, должна быть более высокой по сравнению с обыкновенным белым или красным кирпичом. Идеальным вариантом является шамотный кирпич с высочайшими огнеупорными свойствами.
По ключевым эксплуатационным характеристикам кирпич на основе шамотной глины заметно превосходит ближайших «собратьев», но стоит гораздо дороже. Ввиду этого, чтобы итоговые затраты на возведение банной печи сохранялись в разумных пределах, шамотный кирпич используют для кладки участков, подвергающихся наиболее сильному нагреву.
Цены на шамотный кирпич
шамотный кирпич
Кирпич огнеупорный шамотный
В местах, разогревающихся до более скромных показателей, целесообразно использовать полнотелый красный кирпич, рассчитанный на выполнение рассматриваемых работ.
К примеру, из такого кирпича можно выложить внешние стенки, дымообороты, различные декоративные элементы и т.п.
Облицовка красной печи красным кирпичом
Отличить настоящий качественный печной кирпич можно по 3 ключевым признакам.
Поэтапное строительство
Вся теория, описывающая то, как строить печь, состоит из нескольких обособленных этапов. Согласно с ними следует и проводить работы.
Готовое кирпичное сооружение

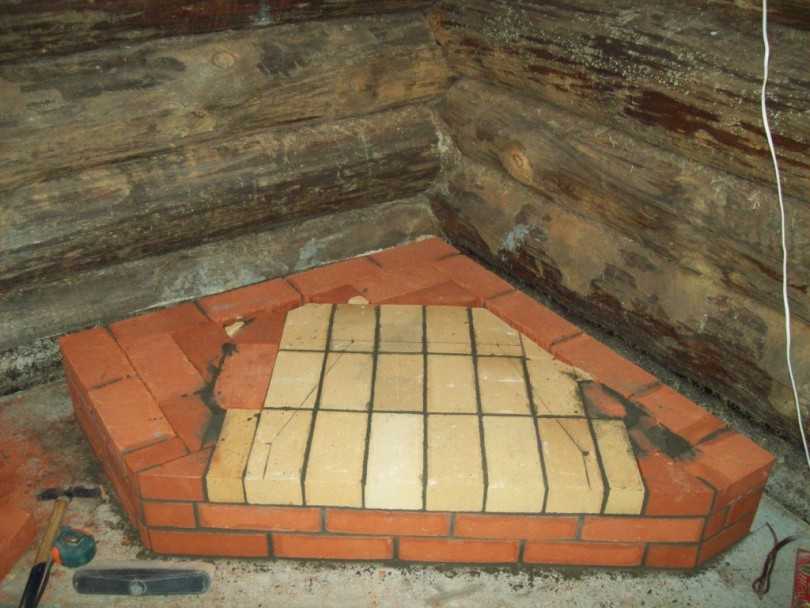

Подготовка фундамента. Фундамент используется в качестве основания для конструкции. Кирпичная печь имеет значительную массу, и не может устанавливаться ни на каком напольном покрытии. Глубина котлована берется равной 60 см. Площадь фундамента должна быть несколько больше площади камина по чертежу. На дне котлована образуется подушка из осколков кирпича, щебня и песка. Можно использовать бетонные блоки. Верхняя часть заливается раствором, в составе которого цемент и песок. Верхняя часть фундамента, поднятого до уровня пола, должна быть строго горизонтальной.
Раствор для кладки печи-камина. В связи с тем, что внутренние стенки камина испытывают действие температуры, цементно-песчаный раствор не подойдет. Нужно использовать глину средней жирности. Чтобы оценить жирность, следует из добытых экземпляров скатать шарики, постоянно напитывая их водой. После того как шарик начинает прилипать к ладоням, его расплющивают до формы лепешки и оценивают края. Трещины указывают на чрезмерную бедность глины. Слишком жирную глину можно разбавлять песком.
Приготовление раствора тоже содержит определенные хитрости. Готовый раствор не содержать крупинок, поэтому глина предварительно вымачивается и измельчается. Из одной части глины и трех частей песка готовится раствор.
Кладка рядов. Для кладки рядов используется полнотелый огнеупорный кирпич. Раствор наносится ровным слоем без пропусков, так как они могут послужить причиной проникновения дыма из топки. Выкладывать ряд нужно сначала без раствора. Кирпичи обрабатываются болгаркой. После кладки 3-4 рядов следует убирать излишки раствора с помощью влажной материи.
В одном из проектов, где описано, как построить печь-камин порядовка выглядит следующим образом.

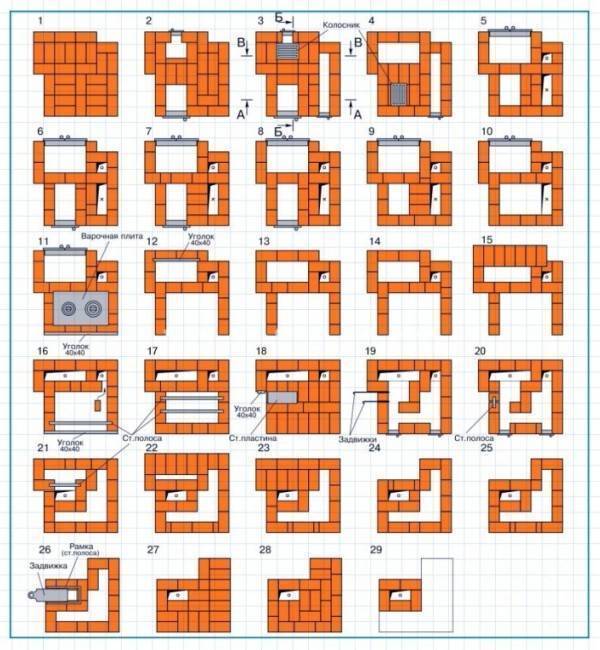

Порядовка для самостоятельного строительства
В ней можно увидеть формирование рядов, обозначенных числами. Кладку необходимо производить строго в указанном порядке. Даже опытные профессионалы, мастера печного дела производят сверку со схемой.
Кирпичная печь оснащается некоторыми металлическими конструкциями. Это колосниковая решетка, дверца поддувала, задвижки, варочная плита
Обратите внимание, в каком ряду устанавливается каждый из перечисленных элементов. Каминный очаг формируется в верхней части (ряд 3 – 11), а топка печи – в нижней (ряд 4 – 10)
Один ряд сплошной и играет роль основания. Во всех руководствах отсутствует дымоход, так как он не является частью проекта. Он подвержен определенной стандартизации, но все же может иметь особенности, связанные с возможностью его возведения.
Строительство дымохода. Площадь сечения канала была определена в основных расчетах. При строительстве дымохода необходимо предусмотреть все условия для его обслуживания. Установка прочистной дверцы способствует беспрепятственной чистке. Сложные лабиринты оснащаются кирпичами, которые закладываются практически без раствора. Такие кирпичи легко вынимаются и лабиринт можно почистить от сажи. Чтобы быстрее найти нужный кирпич, его немного выдают относительно плоскости кладки.
Выбор подходящих материалов
Банная печь с камином имеет массу преимуществ, к которым относится быстрое и безопасное получение необходимой степени нагрева в бане. Также такие конструкции имеют простую установку, при длительном периоде эксплуатации
Не менее важно и то, из каких материалов изготовлен такой камин:
Материалы изготовления
Описания и характеристики
Сталь
Печь банная с камином и стальной или чугунной топкой является наиболее востребованной и эффективной. Это связанно с тем, что в процессе растопки стальные элементы способны быстро и до максимальных температур нагреваться. После чего отдавать тепло в помещение.
Высокой прочностью и долговечностью отличаются именно топочные камеры и очаги, изготовленные из жаростойкой высоколегированной стали.
Печь с камином для бани из стали, имеет достаточно высокую стоимость. Сделать своими руками такой очаг достаточно сложно, однако купить комплект в уже полностью собранном состоянии можно в любом специализированном магазине
Перед покупкой обязательно обратите внимание на характеристики, производителя и бренд выбранной модели.
Кирпич
Камины печи для бани могут собираться из кирпича. Такие конструкции при правильно подобранной и корректной порядовке можно собрать своими руками.
Камин печь в бане из кирпича требует точного соблюдения всех подсчётов
Как правило, такие устройства имеют достаточно большие габариты и внушительный вес, именно поэтому для них обязательно сооружается дополнительный фундамент.
Кирпичные камины могут иметь как стандартный воздушный принцип отапливания, так и подключаться к системе водоснабжения (водяной контур). Устройства являются универсальными, что позволяет выполнить монтаж даже в деревянной бане.
При желании можно соорудить объект любой формы и размеров. Возможно дополнить печной агрегат варочной панелью или духовым шкафом. Печь камин в бане из кирпича хоть и достаточно долго прогревается, однако способна достаточно продолжительное время его накапливать и продолжать отдавать. Также такие устройства отличаются практически полностью бесшумной эксплуатацией.
Фото расположенные в данной статье, помогут вам определиться с выбором такого устройства и ознакомиться с основными характеристиками и особенностями каждой категории.
Основные разновидности
Камин печка для бани может топиться напрямую из преданного помещения или из специального парного отсека.
Инструкция говорит о том, что лучше всего будет в том случае, если в парном отделении находится сама каменка. Топочная камера же в данном случае находится сзади.
Одними из самых удобных считаются устройства, комплектующиеся вместительным баком для воды, который способен вместить в себя порядка 30-60 литров воды. Монтаж таких печей зависит от выбранной разновидности:
- С выносным типом конструкции;
- Встраиваемые разновидности;
- Навесные.
Модель Витрувия терракота
Модель Витрувия терракота: выгодное и бюджетное решение как для большого дома, так и для дачи
Печка выполнена в оттенке карбон
Печка выполнена в оттенке карбон
Удобство обеспечивается
Удобство обеспечивается наличием большой и вместительной корзины для камней
Конструкция банных каменок
Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.
В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.
Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.
Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.
Выводы и полезное видео по теме
Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.
Еще больше информации о сэндвич-дымоходах:
Обустройство кирпичной трубы на кровле:
Сборка модульной керамической трубы:
Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.
Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.
Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.
А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.
