Печь для бани своими руками: изготовление банной печки, как сделать металлическую и из кирпича, устройство, производство, фото и видео

Выбор кирпича для стен и топки

Каким кирпичом обложить печь?

Большая часть массива печи выкладывается из обыкновенного глиняного (красного) кирпича. Силикатный или пустотелый кирпич не годится.

Чаще всего, для оштукатуривания используется белый цвет. В народе фигурируют такие названия, как побелка печи, либо «печь по-белому». Если печь останется без отделки, нужно использовать кирпич вида М 200 и выше.

Качественный красный кирпич размером 25 × 12 × 6,5 смне имеет трещин. У него ровные углы, и масса – 3,2 – 3,5 кг. При постукивании молотком кирпич издает почти металлический звук, чистый и звонкий.

Внимание!Характеристики кирпича наиболее стабильны в одной его партии, поэтому нужно купить весь кирпич одновременно, не надеясь на его последующую докупку. Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный

Он устойчив к нагреванию и отличается хорошей теплопроводностью

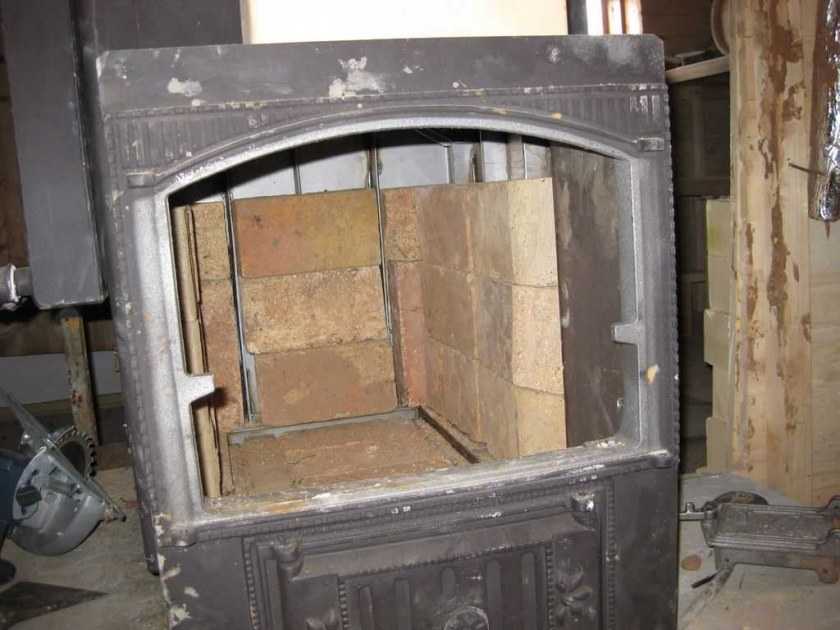

Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный. Он устойчив к нагреванию и отличается хорошей теплопроводностью.

Покупка кирпича у предприятия-изготовителя исключит риск приобретения некачественного материала.

Выбор емкости для воды

Хороший выбор – емкость из нержавеющей стали. Недостатком такого бака считается его высокая цена.

Существенная характеристика емкости для бани – место его расположения. По расположению баки для воды делятся на следующии категории:

Выносные. Они могут быть установлены в любом месте бани. Нагрев воды происходит по мере ее движения во вмонтированном в печь змеевике, который соединен с емкостью медными или латунными трубамиВстроенные.

Такие баки встроены в конструкцию печи и нагреваются от прямого соприкосновения с пламенем. Их емкость ограничена размерами печиНатрубные. Они крепятся на патрубок дымоотвода, обеспечивая высокую скорость нагрева воды.

Для расчета емкости бака используйте норму 10 литров на человека.

Подготовка раствора для кладки внешней части печи и шамотного кирпича

Цементный раствор для печной кладки не подходит – он быстро пересыхает и высыпается. Основа раствора для кладки печи – глина.

Для приготовления раствора залитую водой глину, перемешивая 2 – 3 раза в день, оставляют на 2 – 3 суток. Затем глиняная жижа перетирается через сита для очистки от мелкого мусора.

В этот глиняный раствор добавляется просеянный песок.

Пропорции глины и песка в хорошем растворе неизвестны. Они определяются опытным путем. Способ подбора лучших пропорций, состоит в следующем.

Песок и глина в равных пропорцияхзамешивается в раствор. Полученный состав делится на несколько частей. Одна часть остается неизменной, во все следующие – добавляется песок в увеличивающихся пропорциях.

Из полученных порций раствора делаются лепешки, которым дают просохнуть.

Минимум трещин и отсутствие деформации куска-лепешки говорят о лучших характеристиках раствора.

Для кладки шамотного кирпича нужны специальные смеси, основа которых – шамотная глина. От тепла при горении дров смесь спекается с кирпичом, увеличивая прочность конструкции. Такого состава нужно мало, поэтому его проще всего купить.

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

Параметр	Значение
Температура газов на выходе дымохода	+120°С
Минимальная скорость движения газов	Не менее 2 м/с
Рекомендуемая высота дымохода	5 метров
Количество сгораемого топлива в одной закладке топки	10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

D – диаметр дымохода;
Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Совет	Иллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.	Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.	Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.	Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.	Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.	Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Особенности

Главная особенность отопительной банной системы состоит в том, что она должна быть особо прочной, способной накаляться по максимуму и, кроме того, она должна длительное время выдерживать произведённые ею высокие температуры. Если в одноэтажных домах подобные требования осуществляются за счёт прокладки паровой системы (отопление в доме не достигает таких высоких температур), то в бане нагрузки ложатся на печь. Таким образом, инженеры рекомендуют изготавливать банную печь из огнеупорного кирпича, поскольку при хорошей кладке данный материал соответствует всем предъявляемым требованиям.

Печь из кирпича состоит из следующих основных элементов:

топка – приспособление для сжигания дров или угля;
вытяжка, распложенная над очагом возгорания (топкой);
труба, называемая дымоходом, приделанная к вытяжке;
зольник, именуемый в народе подувайлом;
каменка, являющаяся также дополнительным источником тепла.

Если учесть наличие всех упомянутых элементов, то вес кирпичной печи может достигать, в зависимости от размеров самой отопительной системы, 1200 кг, поэтому нужно позаботиться и об изготовлении качественного фундамента.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
круг приваривают между топкой и поддувалом;
изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
к баку приваривают трубочку с резьбой и на нее накручивают кран;
бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

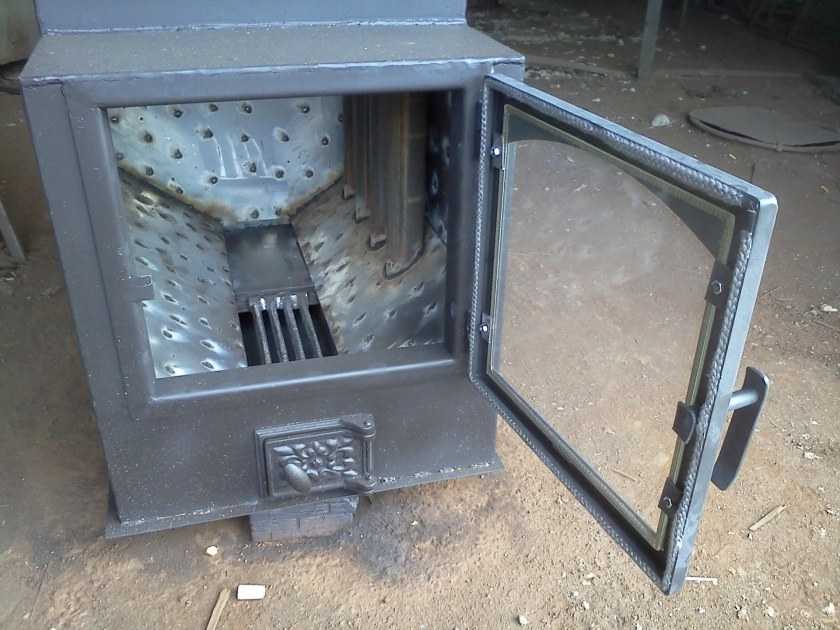

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Материалы и инструменты

Перед началом возведения банной печи из кирпича следует подготовить инструменты и материалы, требующиеся для работы. Понадобятся следующие материалы:

красный керамический кирпич;кирпич огнеупорный (шамотный);огнеупорная глина;песок;гидроизолирующий материал;асбестовый шнур;проволока для крепления фурнитуры;печная фурнитура (дверцы, задвижки, колосники).

Необходимо позаботиться о наличии следующих инструментов:

строительный уровень, угольник и шнуровой отвес;печной молоток и мастерок;болгарка с абразивным кругом;емкость для приготовления раствора.

Особое вниманиеследует уделить качеству песка и глины, используемых для приготовления раствора. Для работы с огнеупорным кирпичом лучше приобрести готовую смесь для шамотного раствора

Остальная кладка выполняется смесью, где на 1 часть песка приходятся 2 части глины. Песок можно использовать речной или карьерный, перед приготовлением раствора его необходимо просеять через сито.

Глина должна быть добыта из карьера, минимальная глубина которого 2 метра. Перед использованием она требует подготовки. Глину необходимо замочить в воде, а затем дважды протереть через сито.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

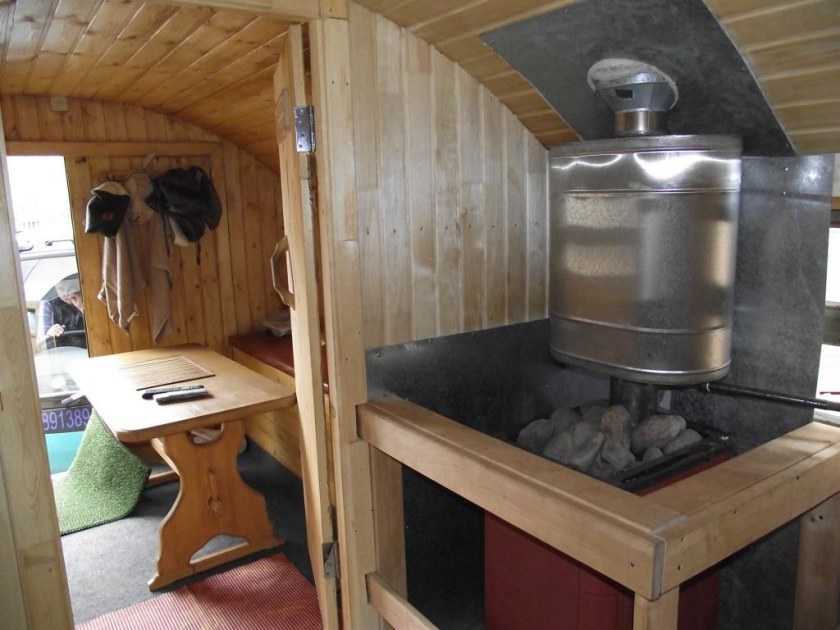

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Конструкции печей для бани: общие моменты и различия для разных типов

Итак, что такое печка? Это костер, разведенный внутри емкости. Но горение — это реакция окисления топлива, следовательно, оно не может происходить без кислорода. Поэтому печью мы назовем ту емкость, через которую, по крайне мере временно, при открытых заслонках, движется проточный воздух.

Тяга

Это движение называется «тягой», и оно происходит при наличии входного и выходного отверстий.

Конечно, такое определение страдает неполнотой, ведь оно не распространяется на электрокаменки. В них нагрев происходит за счет прохождения тока через материал с высоким сопротивлением. При этом выделяется теплота.

Но вернемся к печам, где выделение тепла происходит за счет химической реакции. Искусство печника и состоит в том, чтобы умело варьировать количество поступающего воздуха, количество дров в закладке, чтобы добиться их равномерного горения и максимально полного сгорания.

Что будет, если горение еще продолжается, а воздух перекрыт? Вместо диоксида углерода начнет образовываться опасный монооксид — угарный газ. Но зачем перекрывать трубу, если это столь опасно? — Тягу перекрывают, чтобы не выстуживать печку, когда дрова прогорели, потому что вместе с воздухом в трубу улетает и тепло.

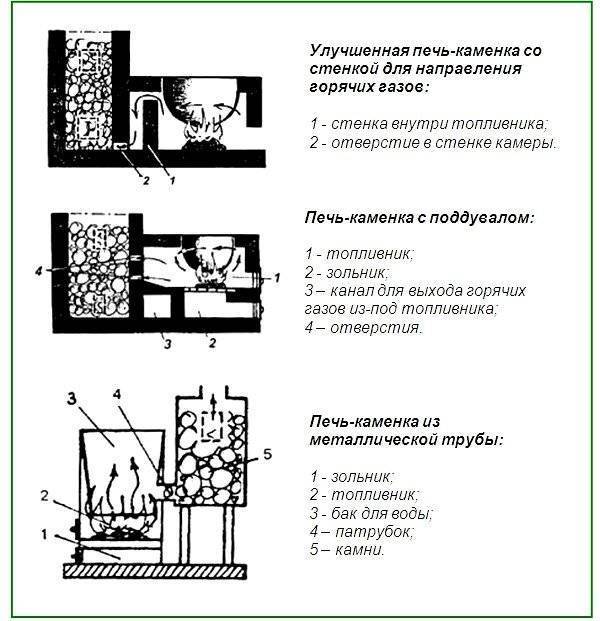

Итак, мы знаем о роли воздуха. Давайте посмотрим схему простейшей печи с тягой. Что в ней должно непременно наличествовать? Три вещи:

приточное отверстие (поддувало или дверка топки);
топливник (он же — топка);
выходное отверстие (дымоход).

Первое деление печек можно провести по наличию или отсутствию поддувала: без него они называются «печами с глухим подом». В этом случае воздух подается через открытую дверцу топки. Вот как выглядит в разрезе та и другая:

Каменка

что есть у всех банных печеккаменкааккумуляторовсоздание легкого пара

Существует две классификации каменок по разным признакам: одна учитывает контакт с огнем в топке, вторая — контакт с воздухом.

Если между топкой и каменкой есть щели, сквозь которые языки пламени лижут камни, то это проточная каменка.

Если преграда глухая, то и каменка называется глухой.

Когда емкость с камнями находится внутри печи, то это закрытая каменка.

А если камни на виду — открытая.

В этой связи печи классифицируются так:

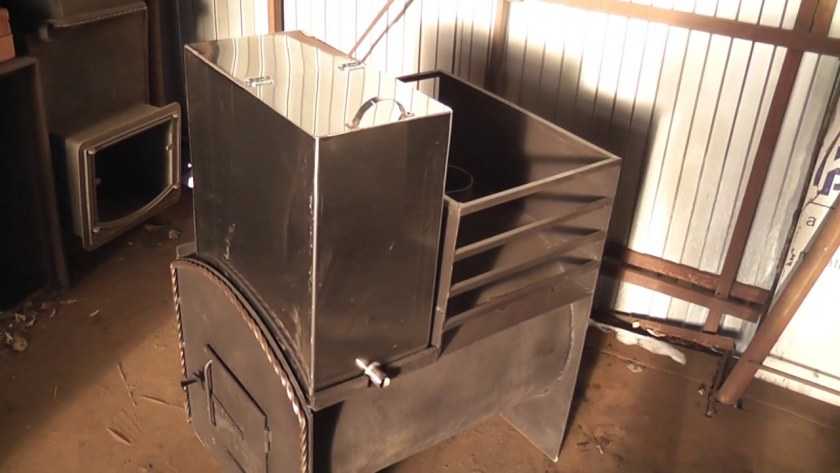

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

Стальными листами (более 5 мм)
Резаком (можно воспользоваться болгаркой)
Сварочным аппаратом
Трубы
Камни и шамотный кирпич
Металлические уголки
Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

Проще делать очистку от продуктов горения
Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

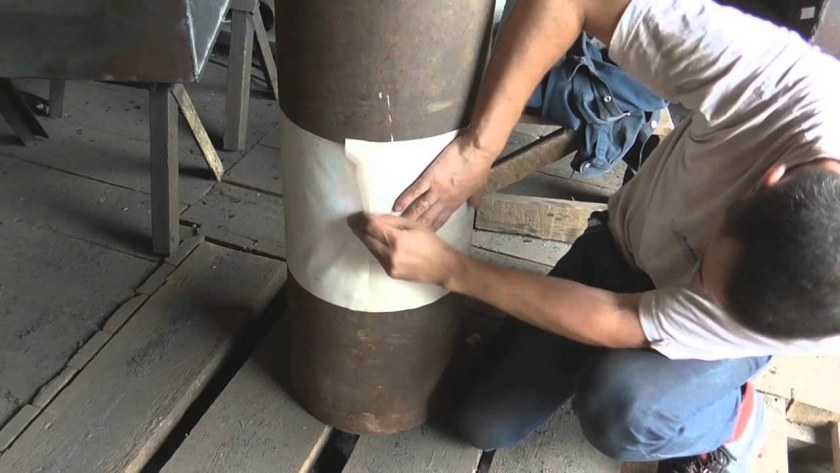

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
Тут же можно приварить каркас ножек высотой до 15 см
Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Некоторые примеры конструкций печек

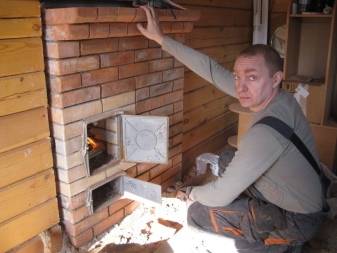

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

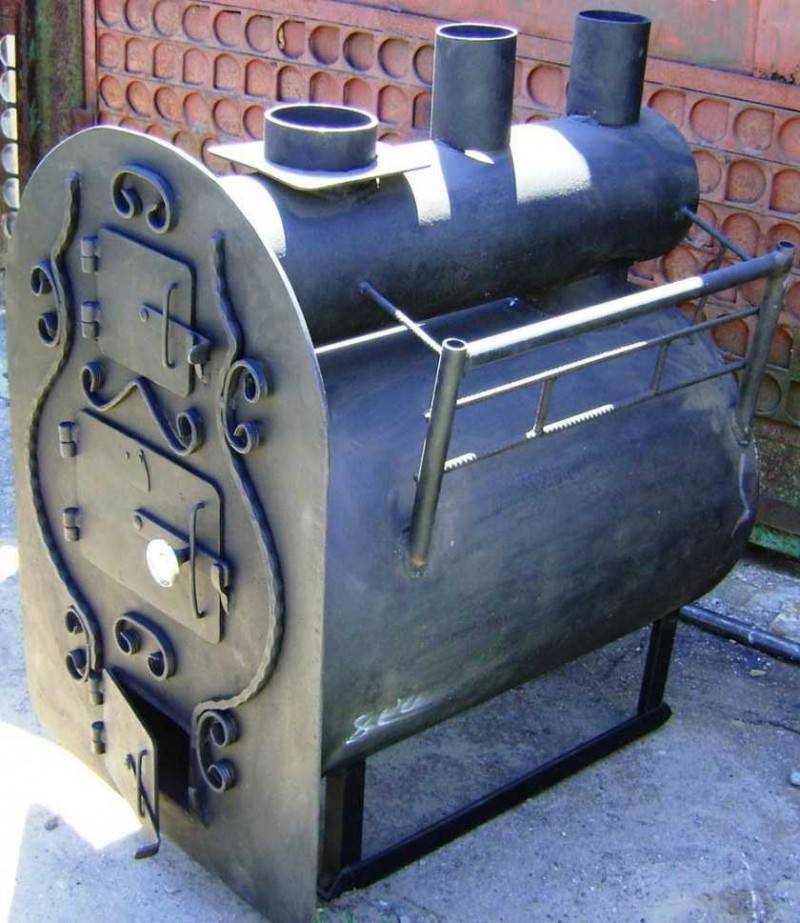

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

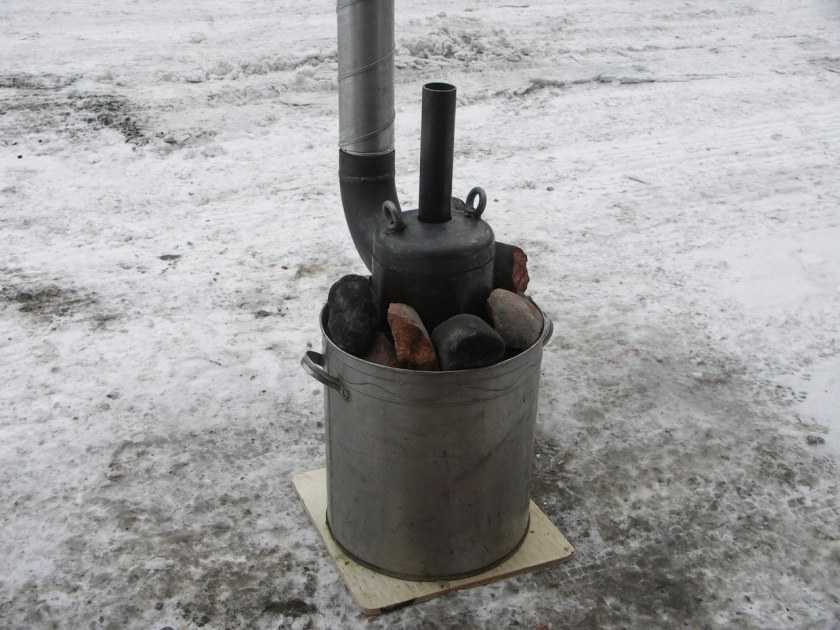

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Инструменты для строительства банной печи

Для комфортной работы нужен инструментдвух категорий:

Рабочие инструменты:

Штыковая лопатаЕмкость для приготовления кладочного раствора. Лучше если она широкая с невысокими бортамиСовковая лопатаМолоток и ножовкадля изготовления опалубкиСпециальные строительные или прочные бытовые сита с ячейками 1×1 и 2×2 ммдля просеивания глины, песка и цементаКельма (мастерок)для распределения раствора по кладке и удаления с нее излишков раствораМолоток-кирка, применяющийся с целью разделения целого кирпича на части меньшего размера и их обтесыванияРасшивка, которая уплотняет кладочные швы и придает им нужную формуШабровка.

Представляет собой резиновую пластину с рукоятью. Инструмент служит для чистки внутренних поверхностей кладки от излишков раствора и уплотнения труднодоступных швовПила-болгарка. Она пригодится для точной обрезки и подгонки кирпича.

Необходимые измерительные инструменты:

Пузырьковый уровеньОтвесГидроуровеньУгольникПравилоРулетка.

Как установить каменку с наружной топкой?

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.
