Как своими руками изготовить печь для бани?

Основные свойства сварной печи

Несложно самостоятельно решить вопрос, как сварить печь для бани, видеоролик поможет предварительно ознакомиться с особенностями сборки и технологическими характеристиками подобных устройств.

Металлическую печь для бани можно сварить своими руками по собственному удобству

Самодельные обогревательные металлоконструкции, т. е. печи, обладают такими несомненными достоинствами, как:

• низкая себестоимость;
• доступность рабочего материала;
• простая конструкция;
• несложный монтаж;
• пожарная безопасность;
• небольшие габариты;
• быстрое нагревание;
• долгосрочность использования;
• простой уход при эксплуатации.

Думая о том, как сварить печь для бани своими руками, нужно учесть также основные недостатки подобных металлоконструкций. К ним относятся:

• постоянное контролирование работающей печи;
• возможность получения ожогов различной степени тяжести в момент случайного контакта.

Размеры рассчитываются индивидуально в зависимости от габаритов помещения, где будет производиться установка и эксплуатация обогревательного устройства. Поэтому перед тем, как сварить печь в баню своими руками, чертежи, схемы, расчетные таблицы нужно изучить основательно.

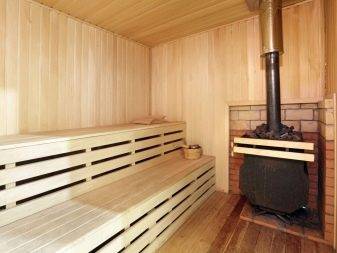

Нужно быть очень осторожными с металлической печью в бане, так как при нагреве листов можно легко обжечься

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

• Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
• Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
• Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
• Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
• Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
• Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
• Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

• Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
• Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
• Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Делаем банную печь своими руками: подробная инструкция

Давайте разберемся, как сделать вертикальную и горизонтальную печь, какое оборудование, инструмент и материалы нужно подготовить для изготовления, и какими теоретическими знаниями нужно обладать, чтобы реализовать все задуманное.

Преимущества самодельных банных печей

Если вы еще сомневаетесь, стоит ли делать банную печь своими руками, тогда обратите внимание на плюсы этого решения, которые значительно перевешивают траты времени и сил на изготовление конструкции:

• Стенки имеют большую толщину, то есть, отличаются высокой тепловой емкостью. Поэтому, даже после прогорания топлива в помещении еще некоторое время будет сохраняться тепло;
• Так как печи выполняются из металла, они отличаются высокой прочностью, и могут стойко переносить даже сильные температурные изменения;
• Из-за идеально круглого среза трубы готовая конструкция печки имеет форму цилиндра или купола. Такое решение позволяет эффективно распределять тепло по всей площади печи, и создавать естественную тягу;
• Помещение прогревается очень быстро – всего за час;
• В отличие от кирпичного варианта, металлическая печь не нуждается в фундаменте;
• Из-за высокой температуры и коррозии воды труба с толстыми стенками не разрушается очень быстро. Поэтому, самодельная конструкция может прослужить верой и правдой долгие десятилетия;
• Для проведения работ вам не нужно обладать какими-либо серьезными знаниями, нужно лишь уметь обращаться с инструментом, и четко следовать чертежам, схемам.

Более того, самодельное устройство обойдется вам намного дешевле покупного. А, если на даче или в гараже вы найдете трубу нужного диаметра, то сможете собрать печь практически бесплатно. Правда покупка печи позволяет сэкономить время и нервы при её изготовлении.

Чертеж и конструкция самодельной печи с баком

Недостаточно знать, как сварить печку: сначала нужно разобраться с ее устройством и сделать чертеж.

Новичкам лучше брать для проектирования простую модель, причем с топкой квадратной формы, поскольку она считается самой легкой в изготовлении.

Рекомендуемая ширина топки – 0,5 м, высота должна быть такой же.

Конструкция печи включает такие элементы, как:

1. Топочная камера. Здесь сгорает топливо. Энергия от него расходуется на обогрев помещения.
2. Колосник. Делит топку на 2 отсека. В нижнем собирается зола, а верхний используется для закладки топлива.
3. Зольник. Находится под топочной камерой. После сгорания топлива зола попадает сюда, и ее нужно регулярно вычищать. Поэтому у хозяев должен быть доступ к зольнику.
4. Поддувало. Представляет собой защитную дверцу, с помощью которой регулируется естественная циркуляция воздуха в топке, обеспечивается интенсивное горение.
5. Теплообменник печи. Располагается по-разному в зависимости от модели. Иногда его встраивают в дымоход, а в фабричных устройствах помещают в топливную камеру.
6. Дымоотводная труба. Считается обязательным элементом любой печи, поскольку через нее выводятся отработанные газы. Дымоотвод должен быть оснащен шиберной задвижкой. Она помогает создать естественную тягу. Размер этой задвижки влияет на интенсивность сгорания топлива.

Чертеж самодельной печи с баком.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

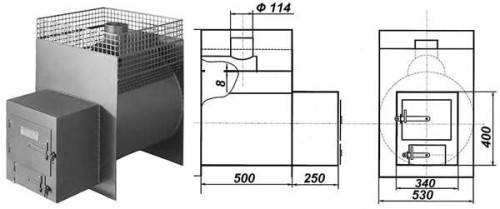

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

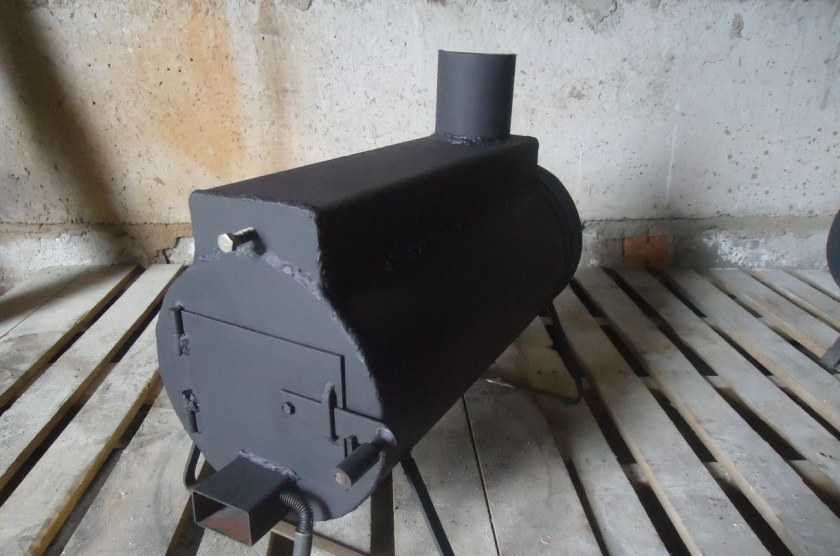

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

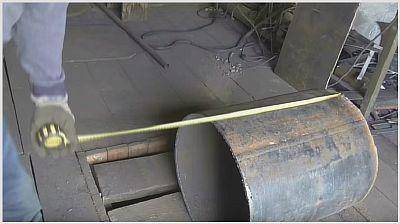

1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
   • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
   • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
   • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

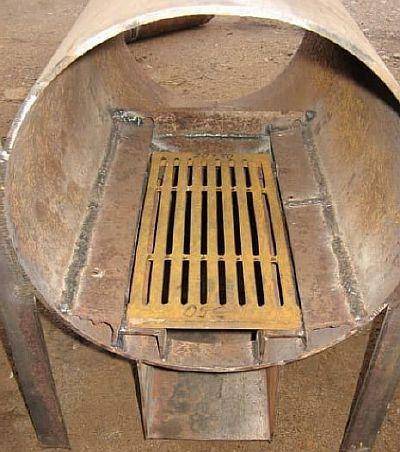

Пример установки колосника в печь

1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
4. фасадный лист приваривается к передней части печки;

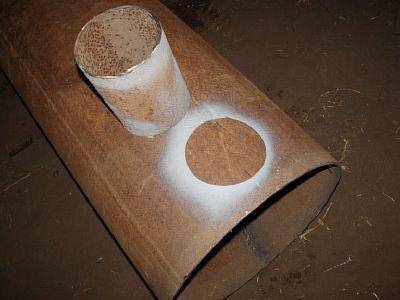

5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
6. навешиваются дверцы;
7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

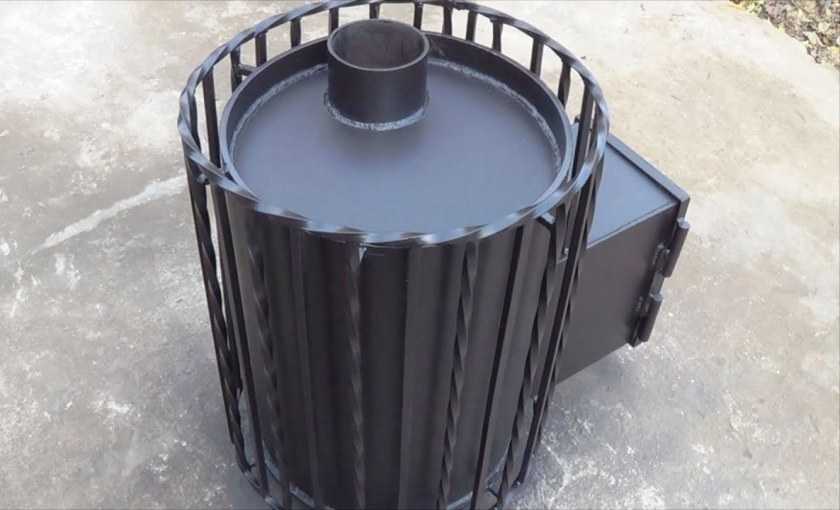

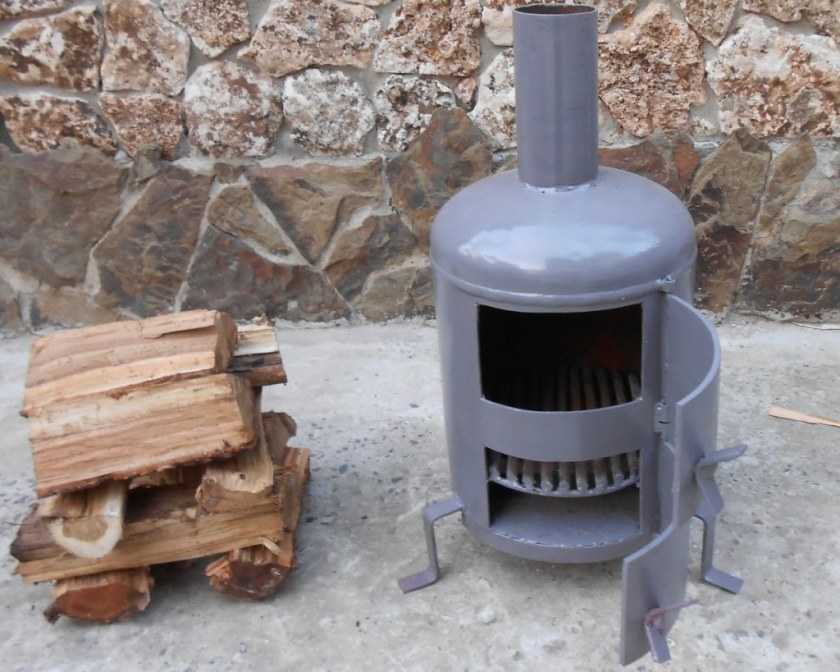

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

1. отрезают кусок основной трубы высотой 0,7-0,9 м;
2. места отрезов зачищаются;
3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
   • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
   • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
   • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
3. в верхней части вырезается отверстие для установки дымохода;
4. как и в предыдущем случае, печь шлифуется и покрывается краской.

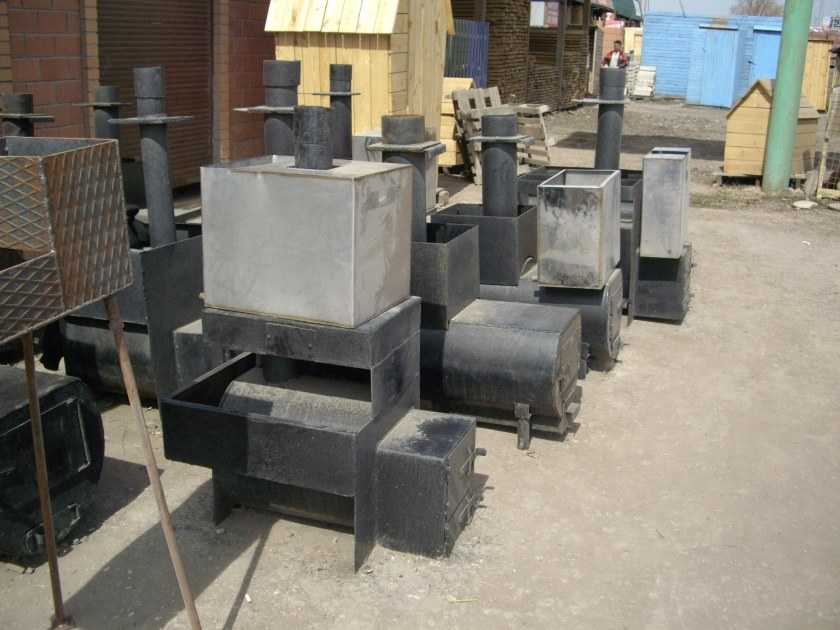

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Печь с экраном-конвектором

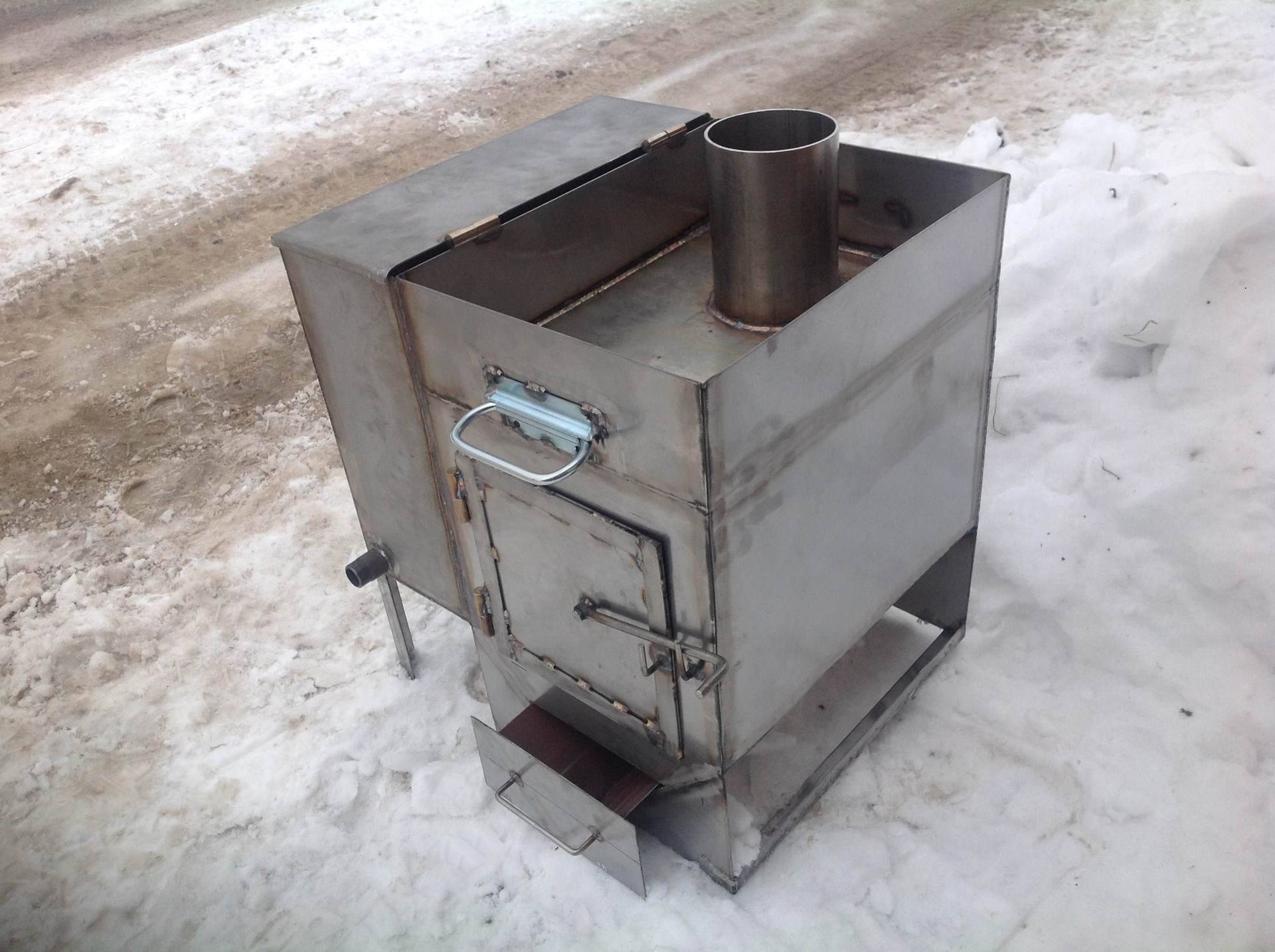

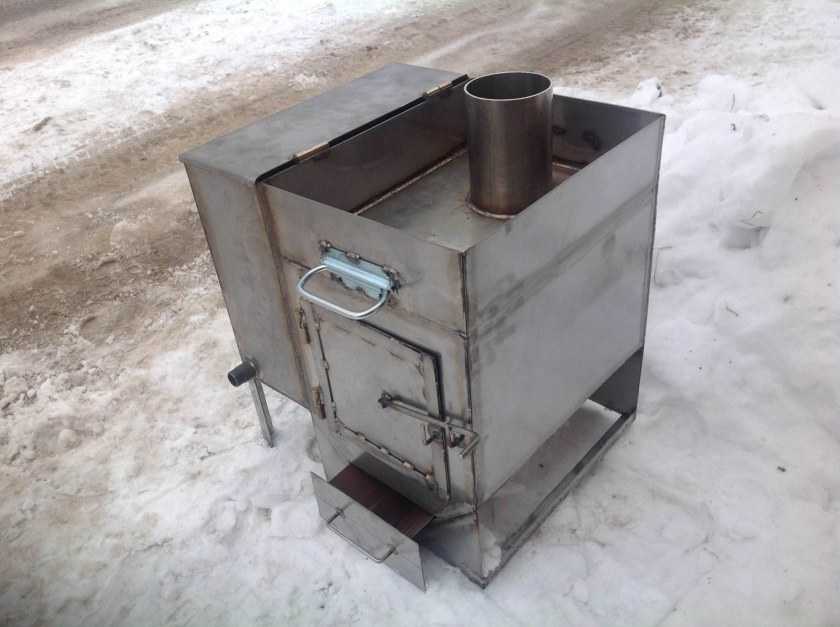

Повысить теплоотдачу железной печи для бани можно путём установки экранов. Экраны — это стальные листы, которые привариваются в трёх-четырёх точках к стенкам печи параллельно последним.

Это делается как с боковыми, так и с задним листом, который как раз выходит в парную (дверца для загрузки дров обычно выходит в топочную или, если её нет, в комнату отдыха или предбанник).

Физический смысл экрана-конвектора следующий: листы нагреваются от стенок печи. Холодный воздух снизу начинает подниматься между стенкой корпуса печи и листом экрана и попутно хорошо согревается. В результате прогреть баню получается быстрее за счёт конвекции — движения воздушных масс.

Экраны не только подогревают воздух, они ещё и делают эксплуатацию печи более безопасной. Внешний стальной лист нагревается меньше, чем сама печка, поэтому даже при прикосновении кожи к нему сильного ожога не будет.

Недостатки

Минусы металлических самодельных печей:

• металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
• для большого домика одной печи может быть недостаточно для отопления;
• неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
• о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
• печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
• не очень презентабельный внешний вид.

Особенности

Высокая деловая интенсивность утомляет человека. Чтобы восполнить силы необходимо вернуться к природе, её истокам. Теснота ванных комнат, синтетика душевых кабинок не способствуют умиротворению и расслаблению. Есть только одно место, где смывается не только грязь, но и усталость – это загородная банька.

Главный атрибут отечественной бани – это печь индивидуальной конструкции, сделанная своими руками. Обычно это экономичное устройство, обильно выделяющее тепло.

Плюсы самодельных металлических печей являются следующими:

• выполняются своими руками, при этом достаточно иметь базовые навыки электросварки;
• являются гораздо дешевле кирпичных аналогов;
• не требуют специальных знаний при выполнении кладки;
• при обкладке кирпичом не уступает кирпичным аналогам по теплообмену;
• малогабаритность, что критично для небольших помещений;

• простота пользования, эксплуатация не требует навыков;
• можно топить любыми видами твёрдого топлива;
• быстрота подготовки – обычно в пределах часа.

К минусам металлических печей относятся следующие:

• ограниченное количество модификаций;
• неизбежные деформации под действием температуры;
• малая теплоёмкость, которая компенсируется обкладкой кирпичом;
• пересушенный воздух;
• при отсутствии калорифера существует возможность теплового удара;
• эффективность только в небольших помещениях.

Железные печи появились на исходе XIX века. Прототипом таких устройств является так называемая буржуйка, оснащённая стальным баком, дверцей и средством дымоотвода. Этот необычный термин появился довольно давно и существует два предположения его возникновения.

Первый вариант заключается в том, это название образовалось из-за естественной «прожорливости» конструкции и малый КПД. Народная фантазия объединила эти качества понятием «буржуй», который «ест» много дров и даёт мало тепла. Только истинная народность может объяснить совершённую полярность второй трактовки. Известно, что эта печка стала популярной во время буржуазной революции, поскольку она была нетребовательная к топливу и работала довольно эффективно.

Стоит подробнее рассмотреть её конструкционные особенности. Сегодня представлена масса аналогичных печей, но их связывает практичность. Это первое, что приходит на ум при знакомстве с процессом их работы, независимо от того, что перед нами – вариант в стиле ретро или современный высокотехнологичный экземпляр, созданный с использованием нанотехнологий и композитов.

Несмотря на то что буржуйка – это самый простой нагревательный прибор, её конструкция чётко соответствует принципам теплообмена.

Следует подробно рассмотреть устройство этого нагревательного прибора. Конструкция обеспечивает реализацию двух функций – это разогрев каменки и пространства.

Обычная печь для бани из железа включает несколько функциональных блоков, такие как:

• топка – это зона для сжигания энергоносителя;
• теплообменное устройство обеспечивает обмен теплом с каменкой и нагревает пространство;
• каменка – это специально подобранные камни, которые являются источником тепла в парилке;
• дымоотвод выводит летучие продукты сгорания из помещения;
• бак для нагрева воды обычно изготовлен из нержавеющей стали.

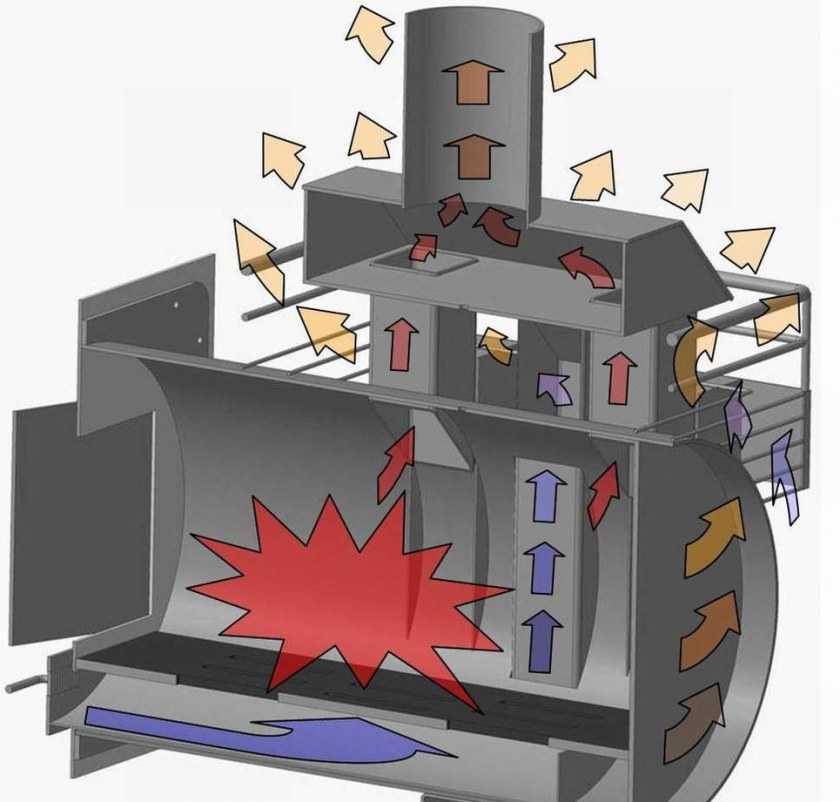

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

• топка;
• зольная камера;
• каменка;
• дымоход;
• колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад

Верхняя часть парной постепенно обрастает копотью

Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи

Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки

Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

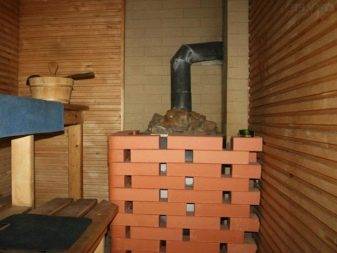

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

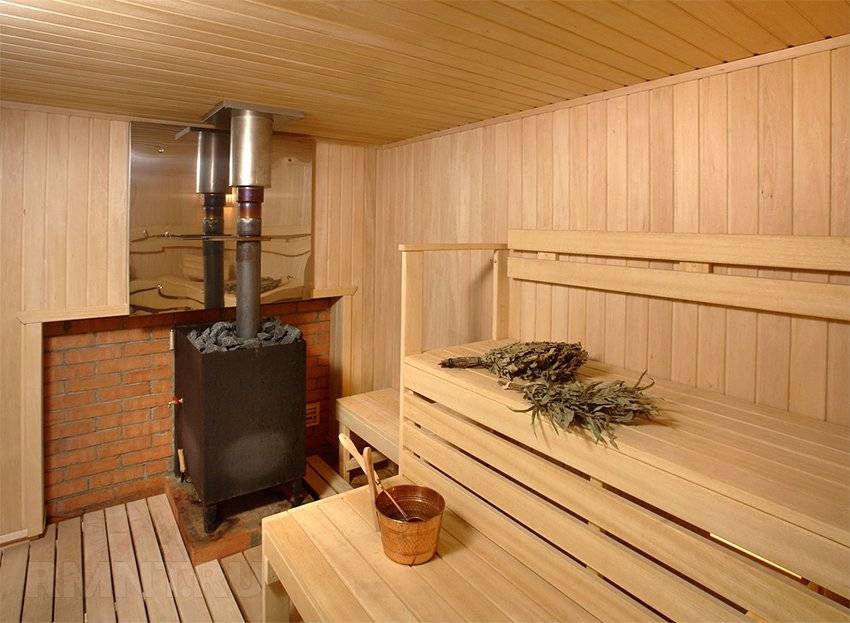

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Чем отличаются

В горизонтальных устройствах топливо сгорает полнее – их КПД выше. Эти печи тяжелее по массе, для них, возможно, потребуется более мощный фундамент. Они имеют большие габариты и им требуется больше площади пола.

Горизонтальные модели немного сложнее в эксплуатации: пользователи жалуются на быстрое переохлаждение топки и недостаточный прогрев парной и всего домика, много пара получается только в том случае, если размеры парилки небольшие.

Проблемы с паром происходят потому, что сложно определить площадь контактирования камней и корпуса. Для изготовления горизонтальных моделей необходимо обязательно использовать точные чертежи печи для бани.

Вертикальные устройства компактнее и легче, для них потребуется менее мощный фундамент. В них проточная каменка – она прогревается полнее, поскольку дым проходит через камни.
