Изготовление печи для бани по-черному

Начальный этап

Подготовка к строительству должна быть основательной. Сначала необходимо создать проект будущей парилки. Все детали надо тщательно спланировать:

  1. Первым делом выбирается тип будущего основания. При этом учитывается глубина подземных вод, тип почвы, общий вес готового сооружения. Избежать неприятных последствий, связанных с обрушением здания, достаточно легко, нужно только построить столбчатое основание.
  2. На подготовительном этапе также продумывается система водоснабжения бани. Для этого можно использовать традиционный колодец, работающий от насоса, или провести водопровод.
  3. Далее следует выбрать материал, который будет использован при строительстве. Раньше для этих целей использовался сруб из дерева: кедра, лиственницы, сосны.
  4. Следующий этап — утепление стен черной парилки. Между рядами прокладывается мох или лента на основе джута. Строители не рекомендуют проводить отделку банных стен. В особенности эта рекомендация касается внутренних вертикальных поверхностей. Исключение составляют бани, построенные по каркасной технологии, где утеплителем служит минеральная вата.
  5. Нужно рассчитать размеры печи зависимо от площади помещения. Размещать топку нужно перед входом в помещение.
  6. Поскольку в такой бане сажа оседает на стены и мебель, нужно заранее продумать процесс чистки помещения. Для простоты уборки полки следует делать переносными.


Сруб

Виды кирпичных печей

Общий принцип устройства печки из кирпича одинаковый, и конструкция состоит из таких элементов:

  • Колосники.
  • Дымоход.
  • Каменка.
  • Зольная камера.
  • Топка.

Что касательно нюансов, то каналы для отвода дыма могут быть горизонтальными и вертикальными. В печи «по-черному» и вовсе отсутствует. Для нагревания воды есть бак или теплообменник. Для бань есть печки с разным устройством каменки, и камни от огня отделяют лишь решеткой или монтируют глухие плиты. Печи складывают по-разному:

  1. Если идет речь о конструкции «по-черному» не предусматривает дымоход, и чад будет выходить из каменки внутрь помещения, а после будет выветриваться через щели естественного вентилирования. Достоинство заключается в конструкционной простоте, и баня быстро нагревается, будет наполняться ароматами, и на разогревание уйдет меньше дров. Из минусов выделяют изнурительный процесс ожидания. В бане нельзя отдыхать, пока не перегорят дрова, а чад не выветрится. Верхняя часть парной начнет постепенно обрастать копотью.

Обратите внимание, что внутри бани с поставленной печкой «по-черному» стены обрабатывают особой пропиткой, которая отторгает накапливание сажи

  1. Дымоход есть в банной печке из кирпичей «по-серому», но париться можно после того, как прогорят все дрова. Такое требование связано с устройством каменки, и каменная топка отделена лишь решеткой. Почти весь дым будет уходить через дымоход, но чад все равно просачивается сквозь камни. Первый вариант печей бывают прямоточными, откуда дым выходит через трубу, и канальными, где отведение газов осуществляется через пару заслонок.
  2. Для обогревания предбанника и парилки делают печь «по-белому», в которой кирпичная конструкция оснащена дымоходом. При помощи глухой плиты камни отделены от топки, что предотвратит попадание чада в баню. Топку размещают в предбаннике, а печку и каменку внутри парилки. Преимущество такой конструкции в том, что это экологически чисто. Минусом стал длительный процесс нагревания камней, который иногда затягивается до 12 часов.
  3. Печи с плитами – современный вид конструкции из кирпичей, и помимо камней есть бак с водой. Нагревание каменки будет происходить через плиты из чугуна, уложенные над топкой и дымоход. Бак для нагревания воды с 3 сторон обложен кирпичами, а отражающий экран увеличит скорость нагревания.

Характеристика бани по черному

Деревенская русская баня

Деревенская русская баня еще издавна славится своими целебными качествами.  Ее отличительным свойством является отсутствие дымохода в печи.  Такое устройство предусмотрено специально для прогрева помещения.

Во время топки образуется дым. Он выходит через щели в стенах, которые сооружают из бревен или через открытые двери и окна, обеспечивая равномерное нагревание всего строения.  В процессе все помещение внутри стает темное от сажи, которая оседает на раскаленных камнях и выгорает.

Предварительная топка – это еще одна особенность присущая только черной бане. Париться можно только после полного перегорания древесного топлива.

Строится баня русская по черному из сруба. Натуральная древесина способствует выходу дыма на улицу. Для установки бани используют качественный и хорошо просушенный природный материал. Внутри помещение остается без отделки, только между бревен укладывают мох для сохранения тепла.

Баня по черному имеет немало преимуществ:

  • быстрый и равномерный прогрев парилки с помощью дыма создает необходимую обстановку для качественных процедур,
  • присутствие особого древесного аромата полностью расслабляет организм и создает особый комфорт,
  • простота в сооружении обеспечивает доступность бани,
  • минимальные затраты на обогрев за счет отсутствия дымоходной трубы,
  • в процессе сгорания натурального дерева выделяются фитонциды и углероды, которые обладают антисептическими свойствами,
  • при нагревании потолка, пола и стен за счет дыма, в помещении создается надежная защита от грибковых вредителей и насекомых.

Копоть, которая оседает в бане на стенах, полу и потолке в бане помогает задержать тепло.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

  • расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
  • при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
  • обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Успех печи «Казачка» складывается со следующих показателей:

  • Уникальная конструкция топки.
  • Паровые режимы соответствуют самому взыскательному требованию.
  • Трехуровневое управляемое горение дров.
  • Конструкция конвектора со сдержанной конвекцией.
  • Дожиг уходящих газов.
  • Запатентованный парогенератор.
  • Уникальная конструкция колпака для дожига газов.
  • Более низкая, чем у других производителей температура исходящих газов.
  • По своим эксплуатационным характеристикам это одна из самых долговечных печей.

Мы гарантируем качество нашего оборудования! Все модификации печей, перед запуском в производство, проходят длительные испытания, в специальных банных модулях. Мы осуществляем всестороннюю техническую поддержку нашей продукции. Банные печи «Казачка» — вековые традиции бани, в современном воплощении!

Описание действующей печи

В представленном варианте печной кладки стенки ложатся на плашку в полтора кирпича. В высоту выстроено четыре ряда, глубина топки сформирована в четыре кирпича.

Сверху на стенки выложены два прочных рельса, на которых разместился швеллер из металла. На нем выложены обкатанные речные прочные камни, без каких либо повреждений и пятен. Они должны быть гладкие с равномерным окрасом.

Располагают каменные породы слоями, перекрывая стыки так, чтобы дым при нагревании мог пройти в разные стороны.

Большая столитровая бочка для нагрева воды расположена рядом с печкой. К ее дну с помощью сварки присоединены три трубы из металла.  Концы двух из них сходятся в топке, а на краю средней вмонтированный кран для спуска остатков жидкости. Вода нагревается в такой емкости в течение часа.

В процессе использования печи может прогореть кирпич или треснуть камень, но все легко исправить. Конструкция совершенно простая. Несложно соорудить такую печь для бани по-черному своими руками.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

  • Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
  • Если толщина налипшего слоя превышает 3 мм, добавляется песок;
  • Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Печь для бани: мастерим своими руками. Чертежи и схемы

Стройматериалы подобраны, раствор приготовлен – но приступать к самостоятельной кладке печи в баню еще рано. Нужно определиться с конструкцией. Тут-то пригодятся чертежи и схемы. Не нужно изобретать велосипед и проектировать агрегат самостоятельно, особенно если в этом деле вы не профи. Можно воспользоваться уже проверенными чертежами и схемами. Самые популярные мы представили ниже:

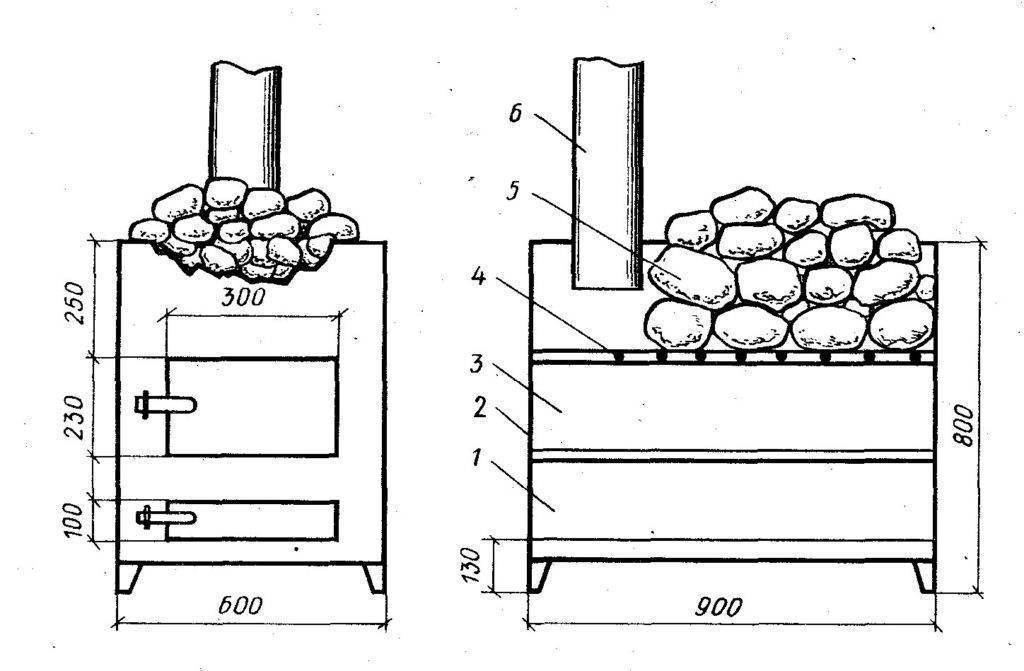

Это самый простой чертеж кладки печи из кирпича своими руками. С помощью такой конструкции можно отапливать пространство до 30 квадратных метров

Так выглядит порядная схема кладки печи из кирпича для бани своими руками. Если соблюдать ее в четкой последовательности, то баня получится теплой

В общем и целом все схемы и чертежи похожи между собой

Чтобы конструкция получилась безопасной, важно соблюдать все стадии ее поэтапного возведения. Схема кладки печей для бани своими руками предусматривает 25 рядов

Этого достаточно для нормального функционирования отопителя в пределах помещения. Чертежи кирпичных печей для бань отражают размеры отопителя для комфортного использования.

Технология строительства печи по черному

Печь в баню по черному

Печь каменка представляет собой открытую топку с камнями, на которые укладывается решетка для дров. Простая конструкция без дымохода позволяет быстро и равномерно нагреть помещение с помощью дыма.

Для быстрого прогрева парилки, в бане устанавливают вентиляционный проем, который обеспечивает необходимую воздушную циркуляцию.

Подбор материала для печи

Строят черные бани из кирпича и камня.  Безопасность и качество процедур в парилке зависит от правильного выбора такого природного материала.

Камень должен быть прочным, иметь низкий показатель водопоглащения и обладать повышенной теплоемкостью. Таким требованиям соответствуют такие породы:

  • вулканит;
  • жадеит;
  • талькохлорит.

Изредка используют для каменки габбро-диабаз. Такой камень устойчив к температурным переменам и имеет сравнительно недорогую цену. Единственный его недостаток – это выделение неприятного характерного запаха при накаливании.

Кремень или мрамор также считаются прочными материалами. Но использовать их для печи не рекомендуется, так как при сильном разогреве они могут трескаться.  Также не применяют для бань известняковые камни.  В нагретом виде они становятся токсичными  и хрупкими.

Размеры и расположение печи каменки

Стандартная парилка в деревенских банях имеет площадь не более двенадцати квадратных метров. Чтобы отопить такое небольшое помещение достаточно соорудить печь таких размеров:

  • высота – до 0,5 м;
  • длина – до 1,5 м;
  • ширина – до 1 м.

Форма очага выкладывается по желанию. Она может быть как овальной, так и прямоугольной. Иногда делают топку многоугольной или квадратной.

Размещают каменку в зависимости от особенностей помещения. Нельзя устанавливать близко возле легковоспламеняющихся частей парилки. Оптимальным вариантом станет сооружение очага напротив двери, чтобы обеспечить обзор за горением печи во время растопки.

Монтаж фундамента

Для заливки фундамента потребуется раствор бетона из песка, щебня, цемента и воды, рубероид, арматура. Сделать основу под кладку печи очень просто:

  • ров выкапывается глубиной полметра;
  • засыпается смесью щебня и песка слоем в десять сантиметров;
  • хорошенько утрамбовывается;
  • внахлест выкладывается рубероид, полностью покрывая стены и дно в углублении;
  • размещается каркас, сделанный из прутьев арматуры и проволоки;
  • заливается бетоном и выравнивается строительным уровнем.

Чтобы набрать прочности бетон должен полностью высохнуть. Обычно для такой заливки необходимо настояться в течение месяца.

Кладка печи

Монтаж печи проводится только на заранее подготовленный, хорошо высохший и отстоявшийся фундамент. Материалом для строительства каменки являются – шамотный огнеупорный кирпич и средней жирности глина.

Процесс сооружения кирпичной печи для бани по черному состоит из нескольких этапов:

  • на фундамент ложиться гидроизолирующий материал;
  • с помощью раствора из глины выкладывается два кирпичных ряда;
  • в последующих двух слоях кирпича делается проем для поддувника;
  • выкладывается топка с толщиной стен двадцать сантиметров;
  • на готовая кирпичная конструкция покрывается решеткой из прутьев арматуры.

Камни ложатся на решетку в таком порядке: большого размера, немного меньше и снова крупные. Между валунами обеспечивается небольшой зазор. Чтобы дым свободно проходил в помещение. Сверху ставиться бак для подогрева воды.

В первых банях не сооружали специальные емкости для нагревания воды. Кипяток получали с помощью опускания горячих камней в ведро с жидкостью.

Расположенные рядом с печкой деревянные поверхности прикрываются железными листами для защиты от перегрева.

Как сооружали печи для бани по чёрному в старые времена?

У банных печей солидная история. И «родоначальниками» всех банных печей смело можно назвать печи, которые по сей день применяются в банях по чёрному. Не смотря на разнообразие конструктива и внешнего вида все эти печи имеют одну общую характерную особенность — отсутствие дымовой трубы.

Первоначально дым при горении таких печей — очагов выходил только через двери, позже стали предусматривать специальные отверстия для отвода дыма и отдушину в потолке.

Не смотря на то, что для топки использовалась древесина лиственных пород, такой способ нагрева камней и помещения до нужной температуры сопровождался задымлённостью и закопчённостью парилки.

Специальное отверстие для частичного отвода дыма из бани и лучшей тяги, в некоторых регионах России, называют волок. Хотя такого определения Вы не встретите ни в одном словаре.

Банные печи обычно делались не из кирпича, который где-то был недоступен из-за удаленности, а где-то просто дорог и не каждому по средствам, а набивались из глины. При этом камни использовались только для выкладки в верхней части конструкции.

На фото классическая печь для бани по чёрному

Для этого глина сначала замачивалась, затем делалась опалубка будущей печи, в которой ногами замешивалась — «набивалась» будущая печь из смеси глины с объедью – остатками  сена, остающимися в кормушках коров.

Первые печи часто имели конусную пирамидоидальную форму. Позже геометрия усложнялась, а размер увеличивался. Очаг в таких печах был открытый. Котёл для нагрева воды встраивался около печи, либо подвешивался над ней, либо устанавливался прямо на неё. Пламя печи и дым проходили через камни, поэтому при топке хорошо прогревались и камни, и стены бани. Дым при топке выходил через приоткрытую дверь и отдушину в потолке, хорошо дезинфицируя при этом все помещение. Но стены, и потолок в такой бане были темные, прокопчённые.

Частое использование бани по чёрному требует постоянной и тщательной уборки помещения парной. В противном случае дальнейшее парение из-за взвеси сажи будет не комфортным, а для некоторых не возможным.

Этот общеизвестный факт обязательно следует принять во внимание ещё до начало строительства бани. Ведь парилка бани по белому требует в десятки раз меньше ухода и забот
