Печь для бани из отработанных автомобильных дисков: особенности, преимущества и процесс изготовления

Пошаговая инструкция по созданию печи из дисков

Пошаговая инструкция по созданию печи из дисков поможет без особых проблем изготовить конструкцию

Важно только определиться с целью использования готового приспособления. В частности, если вы делаете печь для обогрева или для приготовления еды, то конструкция достаточно проста. Основанием такой печки могут послужить огнеупорные кирпичи или секция старого радиатора, на которую монтируется металлический лист (его толщина должна быть более 5-8 мм)

Основанием такой печки могут послужить огнеупорные кирпичи или секция старого радиатора, на которую монтируется металлический лист (его толщина должна быть более 5-8 мм).

Саму конструкцию нужно делать, придерживаясь следующих этапов:

  1. Подготовьте четыре камазных диска. Они должны быть обязательно стальными, алюминиевые не подойдут.
  2. Используя болгарку, вырежьте у трех дисков центральную часть.
  3. Сварите между собой два диска. В нижнем диске установите круглую пластину, подходящую по размеру и вырезанную из стального листа. По желанию эту пластину можно сразу приварить к металлической основе.
  4. Посредством болгарки прорежьте небольшое квадратное отверстие на боковой части полученной заготовки. Этот кусок выбрасывать не стоит, из него будет сделать дверца. Дверцу можно монтировать к корпусу посредством приваренных болтов и гайки. Дополнительно можно прикрепить щеколду и ручку. Получается готовый корпус, который будет выполнять сразу две функции — поддувала (чтобы усилить тягу, нужно будет немного приоткрыть дверцу нижней камеры) и зольника.
  5. Далее сварите между собой два оставшихся диска так, чтобы внизу был элемент с не вырезанной сердцевиной. На него будут укладываться дрова. Сбоку нужно аналогично вышеописанному шагу вырезать отверстие и установить дверцу.
  6. Вверху топки следует вмонтировать пластину, а в ней — вырезать круглое отверстие. В него будет установлена труба.
  7. Осталось соединить между собой все части корпуса. В верхнее отверстие следует аккуратно опустить трубу и заварить ее так, чтобы задвижка была вверху.

Важно помнить о том, что самым слабым местом печи являются швы. Именно поэтому их нужно заваривать с максимальной ответственностью. Если этого не сделать, то сквозь щели будет просачиваться дым и попадать в помещение

А если выполнить все в соответствии с рекомендациями, то дым будет уходить в трубу. Дополнительно можно замазывать щели и швы глиной и присыпать сухим песком, так как в процессе эксплуатации швы имеют свойство истончаться

Если этого не сделать, то сквозь щели будет просачиваться дым и попадать в помещение. А если выполнить все в соответствии с рекомендациями, то дым будет уходить в трубу. Дополнительно можно замазывать щели и швы глиной и присыпать сухим песком, так как в процессе эксплуатации швы имеют свойство истончаться.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент () — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются)

Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат).  Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Какие печки можно сделать из автомобильных дисков?

На данный момент домашние умельцы изобрели несколько разновидностей железных печек, собранных из колесных дисков. Их можно разделить по сферам применения:

  • отопительные;
  • банные;
  • для приготовления пищи, в том числе чтобы жарить шашлык.

Эти автомобильные детали привлекательны в первую очередь толщиной металла. Корпус дровяной печи из стального диска прогорит очень нескоро, особенно если взять колесо от грузового автомобиля. Последние, как правило, используют для изготовления банных печей, поскольку они отличаются большими размерами и толщиной металла. Для банной печи, часто работающей в экстремальных условиях, это немаловажный фактор.

Из дисков от легковых и коммерческих автомобилей может получиться как хороший дровяной отопитель в гараж, так и небольшая печка для шашлыка. Разберем их все по порядку.

Как сделать печку из дисков для бани своими руками

Прежде всего, диски нужно подготовить: очистить от мусора, ржавчины или остатков краски с помощью шлифшкурки. После этого можно приступать к изготовлению конструкции, соблюдая этапы работ в указанном порядке.

Емкость для воды

Для обустройства верхней камеры будущей печки необходимо два колесных диска. В этом баке будет нагреваться вода, поэтому он должен быть герметичным. Для этого у 2-х дисков вырезают болгаркой центральные пластины для крепежей, оставляют только ободы. Они укладываются друг на дружку и свариваются между собой.

Вырезка сердцевины диска

Верхняя часть бака закрывается металлической крышкой или подвижной заслонкой. Из соображений безопасности можно совместить эти два варианта и наглухо приварить больший сегмент крышки, сделав раздвижным или откидным только маленькое отверстие, через которое вода будет заливаться в бак. На дно камеры приваривается металлическая пластина, вырезанная из листа.

Устройство верхней части печки

После сварочных работ, в верхней части и на дне емкости прорезаются отверстия по диаметру дымоходной трубы. Она будет проходить через весь бак, должна плотно перекрываться стенками и выходить наружу через дно.В боковой части емкости у самого дна устанавливается тонкая трубка под наклоном к полу и закрывается краном для слива горячей воды.

Обратите внимание! Бак нужно обязательно проверить на герметичность. Наполните его водой и внимательно осмотрите щели на протечки, особое внимание уделив стыкам между стенками емкости и прорезями для труб. Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака

Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака.

Обустройство каменки и верхней части топки

Из двух оставшихся колесных дисков нужно сделать каменку и крышку топки. Из одного сердцевина вырезается, второй остается целым. Заготовки ставятся одна на другую, и сшиваются сваркой так, чтобы ступица целого диска оказалась посередине (она будет выполнять функцию решетки). Сверху емкость остается открытой – сюда насыпаются камни.Нижняя часть цилиндра будет выполнять функцию верхней части топки.

Для обустройства каменки лучше всего подойдут натуральные камни округлой формы, которые используются в саунах и банях –диабаз, базальт, перидотит. Но стоят они достаточно дорого. Поэтому можно поискать материал для каменки у ближайшего водоема – эти камни прошли хорошую закалку влажностью и солнцем. Оптимальный вариант — породы темного цвета с неслоистой структурой.

Лучшие камни для каменки

Обратите внимание! Камни в печке хоть и медленно, но разрушаются под воздействием высоких температур. А это затрудняет прохождение дыма. Поэтому периодически содержимое каменки следует перебирать и заменять

Поэтому периодически содержимое каменки следует перебирать и заменять.

Фундамент и кирпичная кладка

Устанавливать печь для бани из колесных дисков рекомендуется на прочный и огнеустойчивый фундамент. Его можно соорудить из армированной бетонной стяжки, а верхнюю поверхность облицевать огнестойким кирпичом.

Когда основание просохнет, можно приступать к нижней части печи. Для печки с кладкой 62*62 см понадобится 60 шт красных термостойких кирпичей. Они скрепляются разведенной водой глиной и укладываются квадратом. Не забудьте предусмотреть полость для поддувала и отверстие под дверцу. На верхнюю часть кладки закрепите решетку колосника.

Сборка печки

Все части конструкции последовательно собираются.Металлическая часть соединяется с кирпичной, топка и поддувало закрываются дверцами, вырезанными из металлического листа.

Схема устройства печки-каменки для бани из колесных дисков

На заметку! Для комфортного пользования дверцу желательно снабдить ручкой из одного крупного болта. А чтобы дрова или угли случайно не вывалились – еще и щеколдой из узкой пластинки металла и небольшой петли.

Далее к центральному отверстию ступицы, расположенной между топкой и каменкой, приваривается второй отрез трубы и сшивается с верхней частью дымохода, проведенного через водяной бак. В каменку укладываются камни: внизу – крупные и средние, сверху – мелкие.

Чтобы укрепить конструкцию, к ободу каменки и водяного бака приваривают металлические швеллеры, которые устанавливаются под небольшим углом к верхней части корпуса. Труба выводится в обложенный огнеупорным кирпичом дымоход и оборудуется заслонкой.

Такая печка нагреет парную и воду в баке всего за час.

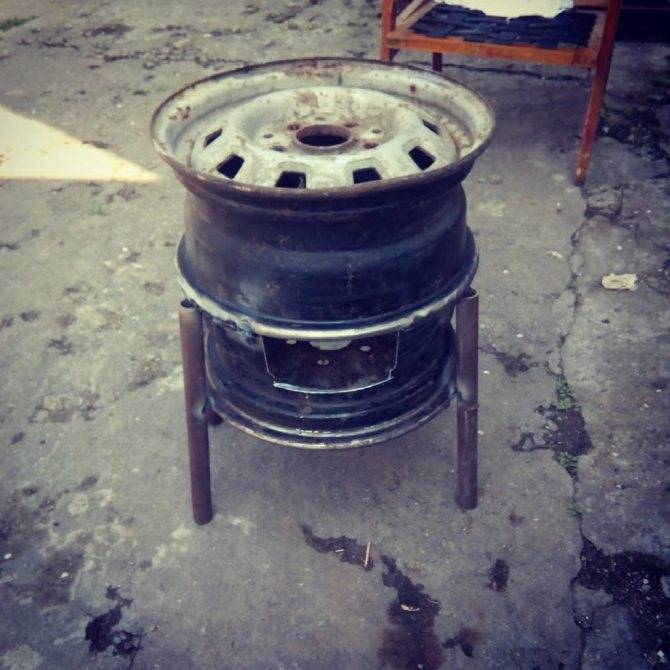

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

  • колесные диски – 4 шт.;

  • листовая сталь;

  • арматура;

  • дверные петли;

  • трубы с квадратным сечением;

  • термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Видео сборки дисковой печи

Весь процесс изготовления печки из автомобильных дисков пошагово показан в видео:

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

  • колесные диски – 4 шт.;
  • листовая сталь;
  • арматура;
  • дверные петли;
  • трубы с квадратным сечением;
  • термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Видео сборки дисковой печи

Весь процесс изготовления печки из автомобильных дисков пошагово показан в видео:

Что нужно знать о печах

Если вы намерены сделать печку из дисков колес для казана или обогрева нежилого помещения, будьте готовы обратить внимание на ещё одну особенность. Исходя из правил строения пламенных печей на твердом топливе, от пола топки или колосниковой решетки, т. е

места где размещается топливный продукт, до первого по вертикали препятствия току дымовых газов должно находиться около 40−50 сантиметров. Такой вариант необходим при использовании кондиционного топлива. Если оно сырое или бросовое, расстояние увеличивают до 60−80 сантиметров. В таком случае время прогрева печи стремительно вырастает. Поэтому использовать такое топливо для дисковых печей нецелесообразно

е. места где размещается топливный продукт, до первого по вертикали препятствия току дымовых газов должно находиться около 40−50 сантиметров. Такой вариант необходим при использовании кондиционного топлива. Если оно сырое или бросовое, расстояние увеличивают до 60−80 сантиметров. В таком случае время прогрева печи стремительно вырастает. Поэтому использовать такое топливо для дисковых печей нецелесообразно.

Не секрет, что из твердых топливных продуктов могут выделяться горячие пиролизные газы, которые существенно влияют на тепловыделение. Если они соприкасаются с менее нагретой поверхностью, скорее всего, им не удастся догореть, в результате чего выпадет сажа. Дальнейшее использование такой печи приводит к её закоксованию, на своде топки и в дымоходе появляется плотный нагар. Он существенно уменьшает тепловую эффективность, но отличается пожароопасностью.

Изготовленная из дисков печка часто наполняется именно бросовым топливом, в числе которого:

  1. гнилой сушняк;
  2. сыроватые обрезки;
  3. и другие продукты.

Правда, негодных дисков на печь с приличной высотой может попросту не хватить или же оптимальная схема конструкции предотвратит возможность создания высокой топки. В таком случае для подготовки печи придётся применить нестандартную колосниковую решетку из прочного стального листа в диаметре от 6 миллиметров и арматурных прутьев от 10 миллиметров. Переживать, что допустимого воздуха не хватит для горения не нужно: через отверстие диаметром 10 сантиметров, при дымоходе 1,5 метра высотой, воздуха будет достаточно для 18 кВт мощности на дровах и 30 кВт на угле.

Как правильно пользоваться?

Нашу конструкцию устанавливаем в лоток. Готовить на печи сразу не рекомендуется. Диски, как правило, окрашены и на них остается масло и тормозная жидкость. Поэтому чтобы плов не «благоухал» запахами сгоревшей химии, печь сначала прокаливают. Для этого через верх, топка полностью заполняется дровами. Использую жидкость для розжига, зажигаем пламя и даем дровам полностью сгореть.

Теперь дав печи остыть, высыпаем золу и остатки дров. Наждачкой и щеткой по металлу очищаем стенки печи, удаляя остатки краски и нагара. Выполнив эти работы можно приступать к приготовлению плова и других вкусных блюд с запахом сгоревших дров.

Теперь дрова закладываются в топку через дверку. Уложив немного древесной коры и щепы, зажигаем пламя. Снизу поступает кислород через отверстия в диске, обеспечивая пламя питанием воздуха, а сверху отработанные газы и дым выводятся в дымоход. Такая конструкция создает достаточную тягу и хорошие условия для горения.

Процесс готовки в самодельном казане

При приготовлении блюд важно не подкладывать много дров, поддерживая постоянную температуру нагрева в печке. Для этого не старайтесь закладывать сразу большое количество дров

Сильное пламя приведет к сгоревшей пище и расстройству повара. Все придет с опытом, не бойтесь экспериментировать, но лучше затратить немного больше время, постепенно подкладывая дрова в топку, чем получить сгоревшее мясо или плов.

После приготовления пищи не следует сразу начинать обслуживание и уборку. Необходимо дать металлу остыть, а уж потом начинать вычищать золу и не сгоревшие остатки дров, ссыпая их в поддон через отверстия в нижнем диске. Для удаления крупных огарков потребуется перевернуть печь и вытрусить отходы в поддон. Золу применяют для подкормки садовых растений и цветов.

Для удобства передвижения по участку, печь можно установить на колеса. Все зависит от фантазии и навыков мастера. Такую конструкцию можно использовать для жарки мяса на сковороде и приготовления первых блюд. Но шедевром был и остается восточный рассыпчатый плов, который для вас приготовит печка для казана из дисков, сделанная своими руками.

Делаем печь из дисков для бани своими руками

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются)

Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат).  Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция
