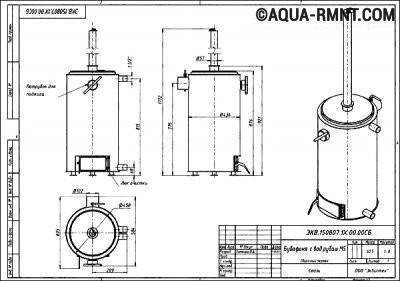

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Как сделать печь своими руками

Изготовление печи своими руками

Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:

• Сварочный аппарат, электроды, щиток;
• УШМ (болгарка);
• Молоток;
• Ножовка по металлу;
• Электрическая дрель и другие.

Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.

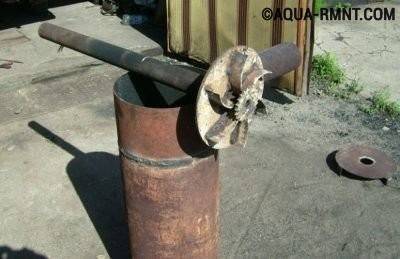

На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.

Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.

Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.

В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.

На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.

Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.

Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.

Особенности печи Бубафоня

Основная проблема всех дровяных печей заключается в том, что они быстро сжигают загруженное в них горючее – сказывается не только скорость горения дров, но и малый объем камер сгорания. Иными словами, каждые 2-3 часа в топку должна загружаться следующая порция поленьев. В некоторых случаях такая частота подходов просто мешает заниматься основными делами. Выходом из этой ситуации становятся печки длительного горения различных конструкций – это многочисленные буржуйки и заводские печи с большими камерами сгорания.

Печь Бубафоня относится к категории отопительных агрегатов самостоятельной сборки (хотя в некоторых магазинах реализуются и фабричные образцы). Она собрана так, чтобы обеспечить максимально длительное горение от закладки одной порции дров. И если в традиционных печках горение происходит снизу вверх, то здесь оно идет сверху вниз – это ее коренное отличие. Некоторые модели, собранные на основе емкостей большого размера, могут работать на одной закладке до одних суток.

Еще одна особенность печи Бубафоня – это специальный воздуховод. Он выполнен в виде тяжелого поршня, своим весом прижимающего горящие поленья и подающего воздух в самую середину. Этот поршень, который еще нередко называют блином или прижимным кругом, обладает большим весом. В его центральной части находится отверстие, за счет которого обеспечивается подача воздуха – он подается через выступающую наружу печки трубу.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

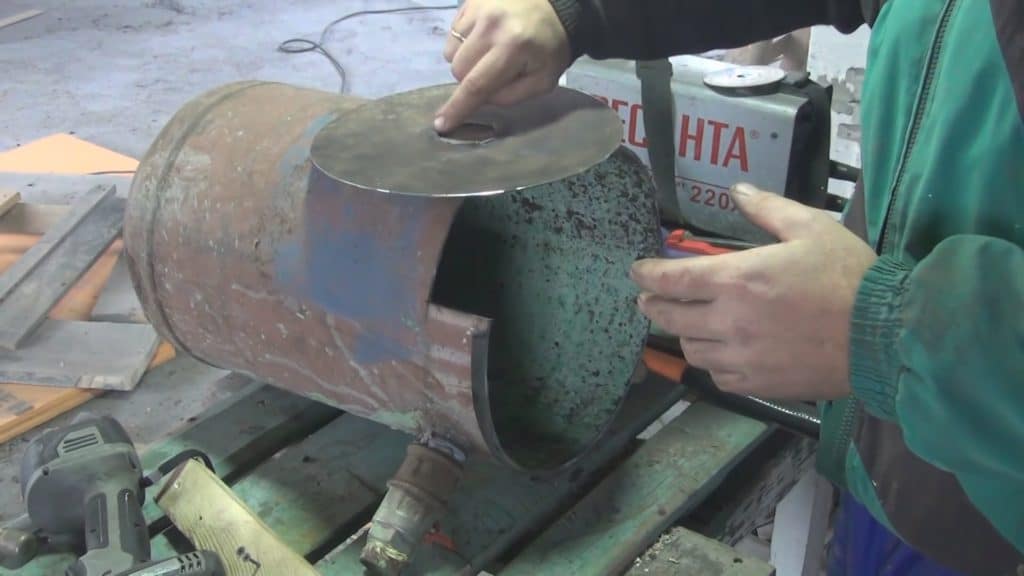

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Кто придумал печь?

Первую печь сконструировал, собрал, протестировал и поделился схемой сборки с пользователями сети Интернет Афанасий Бубякин, умелец из города Колыма. На просторах Всемирной паутины Афанасий предстал под псевдонимом «Бубафоня» (bubafonja), благодаря чему предложенная конструкция отопительной системы длительного горения получила свое название. Сам конструктор признался, что на создание печи его вдохновили литовские котлы «Стропува», имеющие аналогичный принцип действия.

Что из себя представляет печь «Бубафоня»

Печь «Бубафоня» изготавливают практически из подручных материалов. В основе конструкции – цилиндрическая емкость или попросту металлическая бочка или заваренный с одного конца отрезок трубы достаточного диаметра с толстыми стенками. Дно емкости герметичное, а сверху бочка закрывается крышкой. Внутри установлен поршень с грузом (приваренными отрезками швеллера или металлических уголков), рассекателями воздуха и подводящей трубой. К верхней части корпуса топливного бака (бочки) приварена отводящая труба. С основным трубопроводом она соединяется посредством хомута и стеклоткани, служащей для уменьшения потерь тепла.

Для удобства эксплуатации на крышке и внешних стенках топливного бака приваривают металлические ручки.

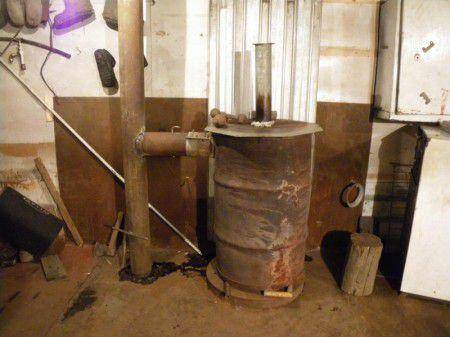

Образец печи

Достоинства конструкции

• компактность;
• низкая стоимость конструкции и топлива;
• быстрота и легкость сборки;
• достаточно продолжительная работа печи без дополнительной дозагрузки топлива;
• возможность собрать конструкцию необходимых габаритов своими руками;
• экологичность;
• высокий КПД;
• автономность, то есть возможность работать без электричества;
• простота эксплуатации (трубы от конденсата чистят обычным «ершом»);
• возможность быстрой замены изношенных деталей;
• возможность регулировать расход топлива и интенсивность горения;
• возможность модифицирования печи и подключения ее к системе водяного отопления.

Недостатки печи

• образование конденсата на трубах;
• возможное промерзание труб;
• неудобно удалять золу и пепел со дна топливного бака, в результате они спекаются в массу, похожую на асфальт и печь со временем потребует замены топливного бака;
• иногда происходит «обратное горение», когда газы попадают в помещение, что порой требует установки нагнетающего вентилятора;
• быстро остывает после использования.

Инструкция сборки печи: простейший вариант из бочки

Вашему вниманию пошаговые инструкции по созданию печи из бочки (предварительно необходимо ознакомиться с подробными фото- и видеоматериалами):

1. Снимите верхнюю крышку бочки. Лучше всего для этих целей подойдет болгарка: с ее помощью срезается сварной шов.
2. Образовавшийся край бочки следует немного подогнуть внутрь кувалдой, а на крышке, наоборот, расширить обвальцовку. В конечном итоге крышка должна плотно обхватывать корпус.
3. В центре крышки вырежьте отверстие под трубу подачи воздуха. Края должны быть ровными.
4. Из заготовки металлического листа сделайте устройство распределения воздуха.
5. К нижней части «блина» приварите металлические профили (воздуховоды).
6. «Блин» приваривается к трубе подачи воздуха.
7. Сверху на трубу крепится воздушная заслонка.
8. Врежьте и приварите патрубок дымохода. Шов должен быть полностью герметичен.
9. Остается лишь собрать все остальные компоненты воедино и проверить герметичность конструкции, после чего она будет готова к эксплуатации.

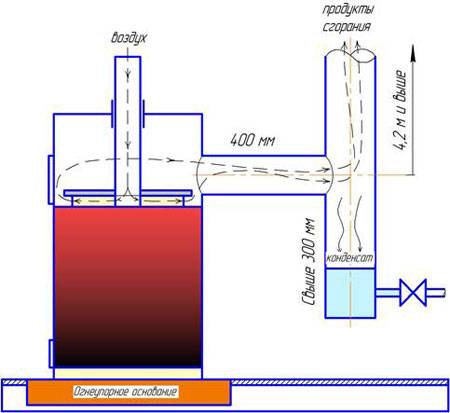

Совет. Внимательно просчитывайте и качественно монтируйте горизонтальный участок дымохода: его длина должна составлять не более 4 м

Кроме того, важно соблюсти расстояние, дабы не нарушить теплотехническое равновесие

Вот и все тонкости, которые следует знать о создании такого теплового агрегата как печь бубафоня. Удачи!

Расчёт основных параметров

Печь длительного горения на твёрдом топливе можно изготовить из подручных материалов, таких как: использованный газовый баллон, отрезок большой стальной трубы или металлической бочки. Следует подбирать материал с толщиной стенок не менее 5 мм. Это обусловлено тем, что меньшая толщина корпуса через некоторое время прогорит.

Вариант печи «бубафоня» с водяной рубашкой

Размер печи

При отсутствии каких-либо чертежей и схем для изготовления печи можно самому сделать все необходимые расчёты.

расчёт параметрв печи «бубафоня»

В этом случае вернее будет говорить о её диаметре — D и высоте — H. Эти величины должны быть пропорциональны друг другу, где соотношение в пределах от 1:3 до 1:5 считается оптимальным. Высоту печи обычно делают не менее 100 см, так как этот параметр напрямую связан с длительностью работы агрегата. Однако изготавливать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Она может снизиться настолько, что поддерживаемое пламя внутри топочной камеры потухнет.

Если изготовить каркас печи слишком широким, то равномерного горения топлива около внутренних стен камеры и в середине очага не будет. В этом случае выгорит только центральная часть топочного материала. Металлический круг поршня просядет и закупорит очаг, в результате чего пламя потухнет. Оптимальный диаметр такой конструкции составляет от 300 до 900 мм.

Толщина используемого материала

Этот критерий необходимо учитывать, так как тонкие стенки корпуса через некоторое время прогорят. В связи с этим необходимо подбирать материал с толщиной не менее 5 мм

Это особенно важно, если планируется оборудовать каркас водяной рубашкой, превратив его в котёл. На изображении толщина стенки обозначена условным знаком Δ. Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность

Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло

Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность. Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло.

Параметры металлического блина

Для эффективной работы печи важен не только диаметр круглой пластины на поршне, но и его толщина. Ведь металлический блин является перегородкой и одновременно нагревающей поверхностью для воспламенения пиролизных газов.

При изготовлении металлического блина следует придерживаться оптимального размера. Расстояние от его внешнего края до внутренней стенки печи должно составлять 5%. На изображении этот зазор обозначен в виде формулы С=5%D.

Диаметр металлического блина должен быть чуть меньше внутреннего диаметра корпуса печи

Размеры трубы, подающей воздух

На схеме её диаметр указан буквой d. Для конструкции такой печи можно использовать трубу 75 или 80 мм. Трубу необходимо приварить к металлическому кругу (в его отверстие в середине). В результате получится деталь, называемая поршнем.

Принцип действия печи Бубафоня

Обогрева в личном хозяйстве требуют не только жилые помещения.

Многие хозяева не могут себе представить ни одного дня, чтобы не поработать, например, в мастерской или гараже, а зимой без локального отопления в этих постройках будет очень некомфортно.

Обогрев может быть необходим и в приусадебном хозяйстве – теплицах, помещениях для домашних животных и птицы.

Проводить в такие постройки отопительный контур от дома – крайне сложно и разорительно.

Лучше предусмотреть установку печек, которые можно будет протапливать по мере необходимости твердым топливом – дровами, опилками, углем и т.п. Вариантов подобных отопительных приборов – немало, и многие из них отличаются и экономичностью, и удобством в использовании.

Печки можно приобрести в магазинах, но хороший хозяин всегда сможет сделать ее и самостоятельно. Одна из таких распространенных поделок — печь бубафоня своими руками.

Печи длительного горения становятся все более популярными. Кому не хочется тратить на обогрев меньше топлива и времени.

Тем более что вовсе не обязательно покупать дорогие котлы. Есть очень интересные печи длительного горения, которые легко можно сделать собственными руками. Например, очень интересная и оригинальная конструкция такой печи – бубафоня.

Конструкция этой чудо-печки такова, что подвижный поршень опирается на сложенные на дне топки дрова.

Он делит камеру сгорания на две части: внизу под ним горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу-вверх, как обычно, а сверху-вниз.

Процесс при этом проходит намного медленнее, а топливо сгорает практически без остатка.

Кислород для горения дров подается через трубу, которая служит стержнем для поршня.

В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (там, где вставляется труба от поршня, и там, где крышка совмещается с корпусом) потому заботиться о герметичности не нужно. Это даже вредно – печка при недостатке кислорода «задыхается».

За счет такого разделения камер топливо прогорает полностью.

Интенсивность горения регулируется через трубу, к которой приварено поршневое кольцо.

Для удобства приваривается к трубе небольшой штырь, к которому подвижно крепится металлический диск, диаметр которого немного больше этой трубы. Некоторые просто перекрывают или ограничивают поступление воздуха любым предметом, регулируя этот зазор.

Время горения одной закладки зависит в большей степени от объемов топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в бубафоню из газового баллона горит 4-6 часов (зависит еще от дров и другого «добавочного» топлива).
