Как сделать коаксиальный дымоход своими руками: Инструкция

Что такое коаксиальный дымоход для газового котла

Коаксиальный дымоход для котла отличается простым строением и представляет собой 2 разные трубы, которые соединены в одно целое с соблюдением просвета между стенками контуров.

В зависимости от исполнения и материала изготовления выделяют 2 группы труб:

  1. Дымоходы коллективного типа – создаются на промышленных предприятиях и фиксируются при возведении постройки. Чтобы поднять тяговые характеристики, их оснащают теплоизоляционным слоем.
  2. Индивидуальные конструкции – такие дымоходы разрабатываются для применения в быту и работы с 1 отопительным прибором. В большинстве случаев они создаются из пластика, поэтому стоят недорого. Модели из нержавейки с 2 каналами менее востребованы.

Продуктивность системы отведения дыма напрямую зависит от выбора дымохода. Чтобы не ошибиться с покупкой, нужно определить, как устроена и работает коаксиальная труба для газового котла.

Конструктивный состав коаксиальной трубы для газового котла


Компоненты типовой конструкции Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

  1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
  2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
  3. Для удаления конденсата устанавливают специальные отводчики.


С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

https://youtube.com/watch?v=zv19ejgJRAQ

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

  • основного корпуса – прямых труб;
  • декоративных накладок;
  • тройников;
  • уплотнителей;
  • соединительных муфт, которые служат отводами на 90 0 и 45 0;
  • арматуры, переходников, комплектующих, хомутов и кронштейнов;
  • смотровых окон;
  • устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

  • рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
  • наибольшая длина от 3 до 5 м;
  • поворотные углы разрешено использовать не более 2 раз;
  • при размещении в кирпичной стене выполняют зазор 1 см;
  • щель закрывают безопасной накладкой;
  • канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
  • для прочистки устанавливают тройник с конденсатосборником; Требования к размещению дымоотвода обязательны к выполнению
  • наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

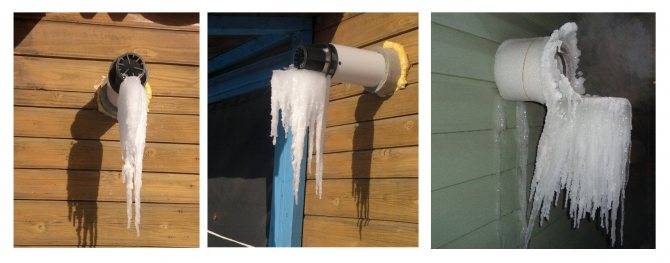

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла. Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т

к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

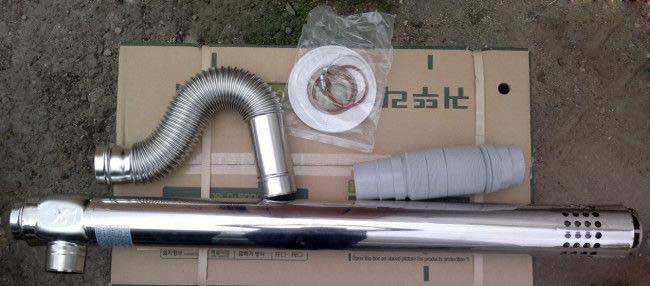

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

  • Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
  • Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
  • Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов

Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Что такое коаксиальный дымоход

Понятие «коаксиальный» применяется для обозначения какой-либо конструкции, состоящей из двух предметов, располагающихся вокруг общей оси. В случае с дымоходом коаксиально типа — это дымоотводящий канал, состоящий из труб разного сечения.

Расстояние между трубами одинаково по всей длине дымохода, включая поворотные колена, отводы и другие элементы. Это достигается за счёт специальных перемычек, которые располагаются по всей протяжённости дымохода.

Коаксиальный дымоход выполняется из двух труб с общей центральной осью, разделённых специальными внутренними перемычками

Принцип работы коаксиального дымохода

Канал между внутренней и внешней трубой обеспечивает постоянное поступление свежего воздуха, который необходим для поддержания процессов горения. Внутренняя труба является каналом для выведения дымовых газов и других продуктов горения. По сути, особенная конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: вывода вредных веществ и приточной вентиляции.

По внутреннему каналу происходит удаление дымовых газов, а через межтрубное пространство в камеру сгорания поступает свежий воздух

Основная область применения коаксиальных дымоходов — это настенные и напольные газовые котлы с закрытой камерой сгорания, газовые колонки и конвекторы. С оборудованием, работающим на твёрдом топливе, дымоходы коаксиального типа не используются.

Достоинства и недостатки конструкции коаксиального дымохода

Среди достоинств дымоходов коаксиального типа можно выделить:

  1. Универсальность. Монтаж коаксиальной трубы выполняется посредством её вывода через несущую стену, потолочные или кровельные перекрытия. В зависимости от потребностей можно подобрать необходимые размеры дымохода.

    Коаксиальный дымоход можно вывести традиционным способом через перекрытия и кровлю, но значительно проще сделать это через несущую стену, если применяется котёл с закрытой камерой сгорания

  2. Экологичность. Чем выше КПД отопительного оборудования, тем лучше сгорает топливо. Это, в свою очередь, уменьшает концентрацию вредных веществ и газа, выбрасываемого в атмосферу.
  3. Повышение КПД. За счёт естественного теплообмена с внутренней трубой в камеру сгорания поступает подогретый воздух, что значительно повышает КПД отопительного оборудования. При этом расход топлива становится заметно ниже.
  4. Безопасность. Холодный воздух, поступающий по внешней трубе, охлаждает продукты горения, выводимые по внутреннему каналу. Риск возгорания и прогорания дымохода сводится к минимуму.
  5. Простота установки. Для сборки дымохода не требуется специального инструмента или особых навыков в строительстве. Конструкция дымохода позволяет быстро установить и ввести в эксплуатацию любое оборудование с закрытой камерой сгорания.

Несмотря на множество достоинств, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 оС коаксиальный дымоход может сильно обмёрзнуть.

Это связано с тем что, по сути, является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счёт температуры выходящих наружу дымовых газов. Продукты горения сильно охлаждаются и на выходе из трубы могут конденсироваться, что приводит к сильному обледенению на оголовке дымохода.

Одно из основных преимуществ коаксиального дымохода оборачивается его главным недостатком — при низкой температуре на улице происходит конденсирование продуктов сгорания и намерзание льда на оголовке трубы

Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательной температуре, а также более внимательно рассчитывать сечение дымовой трубы.

Расчет дымохода для котельной

Для грамотного выполнения расчетов высоты, диаметра и других параметров трубы, необходимо ознакомиться с базовыми техническими характеристиками и показателями. При обустройстве промышленной системы понадобится сделать кропотливые математические вычисления, соблюдая техническое задание.

Если нужно установить трубу для частного дома, то расчеты и подключение своими руками должны выполняться с учетом порядка и следующих требований:

  1. Максимальная длина коаксиального дымохода для газового котла не должна превышать 5 м.
  2. При установке труб на плоской кровле их высота должна составлять не меньше 50 см.
  3. На скатных крышах трубу выводят не дальше, чем 1,5 м от конька. При наличии дополнительных сооружений дымоход ставят на 500 мм выше самого высокого элемента.
  4. Нельзя закреплять трубу возле окон и дверей на мансарде. Несоблюдение этого требования может привести к попаданию искры в здание.

Существуют специальные приложения и онлайн-инструменты, позволяющие за короткое время провести все расчеты. Однако точные результаты можно получить только после консультации с экспертами.

Наружный дымоход, правила установки

  • Установку наружного коаксиального дымохода можно выполнять, если  здание уже построено и в нем отсутствует отопление. Сначала следует правильно определить место для системы отопления и для входа трубы дымохода, а монтаж аппарата для отопления можно выполнить и позже.
  • Следует обязательно выполнить разметку на наружной стене для определения выхода наружу монтируемого дымохода. Придерживайтесь правил, которые делают наружный дымоход пожаробезопасным.
  • Далее выполняем установку коаксиального дымохода и проделываем отверстие нужного размера.
  • Проводя все внутренние работы в доме, наружный дымоход соединяют с отопительным агрегатом сначала секционным одноконтурным коленом, а затем с двуконтурным тройником.
  • Тройник со съемным скатом применяют для того, чтобы закрепить систему дымоотвода  в вертикальном положении. После чего дымоход надежно крепят специальными кронштейнами к стене.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Преимущества и недостатки

Коаксиальный отвод обладает целым рядом несомненных преимуществ.

  • В силу своей двухтрубной конструкции он постоянно нагнетает в топливную камеру обогревателя уличный воздух, насыщенный кислородом. В результате топливо, поступающее в камеру, сгорает полностью. Возрастает КПД горелки, экономится топливо, повышается экологическая составляющая всей системы.
  • Воздух в жилом помещении не выжигается и присутствие аппарата с газовой горелкой в комнате не ощущается.
  • Газовый прибор с таким устройством экологичен, не наносит вред окружающей среде, потому как вредные выбросы в атмосферу отсутствуют.
  • Использование коаксиальной конструкции позволяет делать монтаж в стене дома, нет нужды встраивать пятиметровый вертикальный дымовой канал.
  • Дымоходы подобного типа могут использоваться не только в индивидуальных домах, но и при установке автономной системы отопления в многоквартирном доме.
  • Крепежные элементы для них универсальные, подходят для применения на всех типах котлов.

К недостаткам можно причислить следующее.

  • Применение такой конструкции ограничивается только моделями отопительного оборудования с закрытой топкой.
  • Стоимость в сравнении с обычной дымоходной трубой выше. Сэкономить можно в случае небольших размеров изделия на монтаже.
  • За счёт разницы температур, в каналах устройства нередко образуется на выходе конденсат. Борются с ним установлением правильного уклона и монтажом противообледенительной защиты. В вертикальных конструкциях коллективного пользования устанавливают обязательно приемники, отводящие конденсат в канализацию.

Установка коаксиального дымохода

Строительные работы и монтаж наружной и внутренней трубы дымоходной системы выполняются по разным инструкциям.

В первом случае необходимо выполнить проверку на соответствие диаметров выходных патрубков дымохода и котлового агрегата. Дальше нужно сделать отверстие в стене, через которое дымоотвод будет выходить наружу.

Его диаметр определяется размерами трубы. Проделав отверстие, можно переходить к монтажным работам, начиная с выходного патрубка, к которому прикрепляется дымоход.

Для эффективного соединения элементов используется хомут и 2 болта. После этого собирается вся конструкция путем последовательного скрепления всех элементов.

Дальше дымоход выводится через стену на улицу.

Наружную конструкцию устанавливают после размещения отметок на стене. После выполнения отверстий можно переходить к внутренним работам, соединяя трубу с котлом, используя одноконтурное колено и двухконтурный тройник.

Утепление наружной части воздухопровода

Если нужно утеплить наружную часть дымохода, лучше задействовать минеральную вату, толщиной от 50 мм с кожухом и защитными слоями не меньше 10 мм.

Проведение таких мероприятий улучшит теплообмен в холодную пору года и показатели КПД в зимний период.

Схема установки коаксиального дымохода

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель  «постороннего»  дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки.  В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров.  Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

  • Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
  • Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого  в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.

В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения

Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу. Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры. Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

  • Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
  • Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
  • В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Особенности монтажа коаксиальных дымоходов

В комплект поставки входят следующие элементы:

  1. Труба
  2. Двойники и тройники для соединения прямых отрезков.
  3. Обжимные хомуты, обеспечивающие герметичное соединение.
  4. Переходник для надёжного соединения дымохода с патрубком, имеющемся на устройстве.

В зависимости от комплектации могут быть предоставлены некоторые другие элементы. Дополнительно потребуются огнестойкие прокладки для того, чтобы безопасную прокладку через стены и перекрытия.

Требования к установке

схема размещения трубы

Дымовой патрубок печи должен совпадать по своему диаметру с трубой дымохода. При монтаже должны быть обеспечено соблюдение следующих требований:

  1. При боковом монтаже потребуется обеспечить, что бы расстояние от земли было не менее двух метров.
  2. Труба должна быть на расстоянии не меньше 50 см по горизонтали и вертикали от вентиляционных отверстий, окон и дверей.
  3. Перед выходом дымохода должно быть не менее 1,5 м свободного пространства.
  4. Запрещено выводить дымоход не на улицу, а в другое помещение. Также нельзя использовать для этой цели арку, подвал, туннель или что-либо подобное.
  5. Запрещено проводить дымоход рядом с газовыми трубами. Минимальное расстояние в таком случае составляет 20 см.

В большинстве случаев длина выступающей части не превосходит трёх метров.

Наклон коаксиальной трубы газового котла

Наклон трубы нужен для того, чтобы образовавшийся конденсат и атмосферные осадки не оставались в дымоходе. Удобно, когда при сборке сделан наклон к наружной части. В таком случае жидкость будет стекать на улицу, а затем — на землю.

правильный монтаж коаксиальной трубы

Этот принцип не работает при наступлении морозов. Дело в том, что при этом внешняя часть будет промерзать. Там будет образовываться лёд, который будет препятствовать вытеканию конденсата. Это, в свою очередь, приведёт к ещё большему стеканию воды и промерзанию.

В холодном климате рекомендуется сделать наклон к внутренней части. При этом внутри дома оборудуют место для стока конденсата. Таким образом внешняя часть дымохода будет оставаться сухой и обледенение будет минимальным.

Установка горизонтального или вертикального типа

горизонтальный и вертикальный монтаж

При горизонтальной установке выполняют следующие действия:

Находят место для горелки или печи. Затем нужно определить место, где труба выйдет наружу. Отверстие просверливают с наружной стороны. Для этого берут перфоратор, затем — прореживающую коронку с алмазным напылением

Важно, отверстие было на 25 мм больше, чем у внешней трубы. К выходному отверстию присоединяется специальный адаптер, который поставляется в составе комплекта

Помещая трубу в подготовленное отверстие используют герметическую вставку.

Затем нужно оборудовать переходник к тепловому устройству. Надо предусмотреть отсутствие осадков в воздухозаборнике. Труба будет выступать наружу из стены не менее, чем на 30 см.

Для вертикальной установки потребуются отверстия в перекрытиях. Выводя трубы на крышу, может также быть использован вариант, когда делается горизонтальный вывод, а далее труба поднимается по верхней части стены на крышу. Использование этого способа позволит удалить продукты горения, но такое решение может ухудшать вид дома.

Выполнить требования при горизонтальном расположении не всегда легко. Если это сделать не получается, выгоднее использовать вертикальный монтаж. Чтобы удержать выступающую часть применяются кронштейны

При проходе через различные слои кровельного пирога требуется уделить внимание установке качественной противопожарной защиты. Для этого могут применяться специальные патрубки или защитный кожух

При проходе через перекрытия нужно оставлять защитный зазор.

Устройство хорошей вентиляции

Поскольку через дымоход поступает кислород, некоторые хозяева считают, что вентиляция не требуется. На самом деле она важна, так как обеспечивает в помещении оптимальную влажность.

При работе печи или горелки в помещение попадают продукты горения. Хорошо сделанная вытяжка будет способствовать их удалению и созданию в помещении нормальной атмосферы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
