Блок питания для RGB
Для того чтобы подключить светодиодную подсветку к сети, обязательно нужно приобрести блок питания. Подключать RGB напрямую к сети 220 В категорически воспрещается, так как это приведет к моментальному перегоранию подсветки. Этот агрегат необходимо приобретать с напряжением, соответствующим этому показателю у светодиодов, то есть 12 В или 24 В.
Одноцветную ленту подключить проще, так как она подсоединяется непосредственно к самому блоку. С RGB дело обстоит иначе, поскольку здесь понадобится контроллер. Он будет выступать в качестве регулятора цветов. Если его не использовать, то функция смены цветов будет утрачена. Контроллер, как и сам блок, должен иметь соответствующее выходное напряжение.
Мощность блока питания должна совпадать с мощностью светодиодов. Производитель обычно указывает этот показатель на 1 метр ленты, например, 14 В. Нетрудно посчитать, что на 8 метров будет приходиться 112 В, значит, и блок должен быть мощностью 112 В. Необходимо, чтобы в нем был запас по току примерно на 20—30%.
Качественный блок питания должен обладать высокой стабильностью выходного напряжения, иметь встроенный фильтр электромагнитных помех и защиту от перепадов напряжения, перегрузок или коротких замыканий. Корпус его должен быть выполнен из перфорированного металла, что способствует хорошей вентиляции и отсутствию перегрева. Если же его температура во время работы достигла 70 градусов, тогда следует снизить нагрузку.
Характеристики при пайке SMD 5050
Очень часто возникает среди любителей вопрос, «как правильно паять диоды SMD 5050». Для меня сложного в этом уже ничего нет. Но Для полной картины приведу ряд тезисов, которым нужно следовать, чтобы получить качественный результат быстро, без переделок.
- Паять SMD 5050 следует не более одного раза
- Не давите сильно на корпус
- Запрещено переворачивать монтажную плату до момента, пока полностью не остынет припой
- В своей работе используйте только низкотемпературную паяльную пасту
- В ручном режиме температура паяльника не должна превышать 300 градусов по Цельсию
- Максимальное время пайки составляет не более 2-3 секунд
Как узнать ток потребления светодиода. Как определить параметры светодиода по внешнему виду?
Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

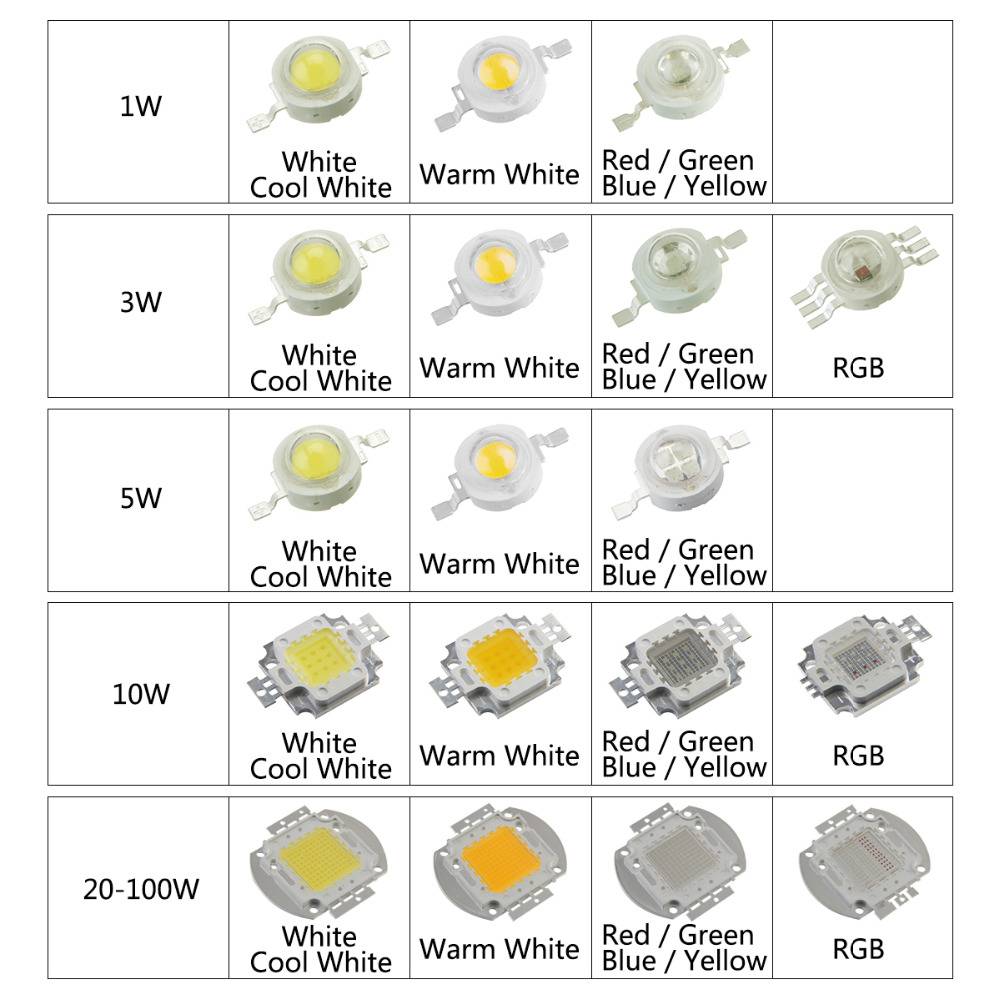

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.
В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.
Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.
Стороны прямоугольника, мм: 3×2; 5×2.
smd 3528
smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором – четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.
Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.
Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.
Если хочешь узнать о smd светодиодах 3528 еще больше, то читай наш обзор на него.
Что такое SMD светодиоды: их характеристики и отличие от обычных
Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.
Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.
Вот они, LED SMD2835. Маленькие, но света от них достаточно

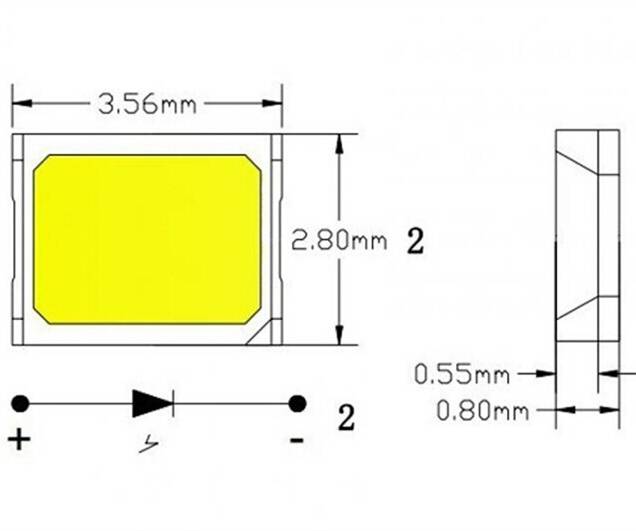

Параметры LED SMD2835: размеры и характеристики
Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:
| Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
|---|---|---|---|---|
| Сила светового потока, Лм | 8 | 20 | 50 | 100 |
| Потребляемая мощность, Вт | 0,09 | 0,2 | 0,5 | 1 |
| Температура, в градусах С | +60 | +80 | +80 | +110 |
| Ток потребления, мА | 25 | 60 | 150 | 300 |
| Напряжение, В | 3,2 |
Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.
Характеристики светодиода 5050: более габаритный SMD-компонент
Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.
На таких элементах делается лампа «кукуруза»
Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).
Характеристики светодиодов SMD5730
По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.
| Параметр | Показатель |
|---|---|
| Сила светового потока, Лм | 45-50 |
| Потребляемая мощность, Вт | 0,5 |
| Диапазон рабочих температур, в градусах С | От -40 до +80 |
| Номинальный ток, мА | 150 |
| Рабочее напряжение, В | 3,1-3,2 |
| Угол освещения | 120 градусов |
И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.
Элементы на ленте могут располагаться и в 2 ряда для яркости
Светодиоды «Cree»: характеристики и технические данные
На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.
Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:
| Модификация | XM-L | XR-E, XP-G, XP-E, XP-C | ||||||
|---|---|---|---|---|---|---|---|---|
| Сила светового потока, Лм/вт | T5 (от 260 до 280) | T6 (от 280 до 300) | U2 (от 300 до 320) | Q2 (от 87,4 до 93,9) | Q3 (от 93,9 до 100) | Q4 (от 100 до 107) | Q5 (от 107 до 114) | R2 (от 114 до 122) |
Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.
Нить накала постепенно уходит в историю
Предлагаем Вам небольшое видео на эту тему:
Примеры расчетов
Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.
Cree XM–L T6
В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5В. Cree XM–L с бином T6 имеет такие параметры: типовое U LED =2,9В и максимальное U LED =3,5В при токе I LED =0,7А. Узнать больше о данном светодиоде можно здесь. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности.
R=(U-U LED)/I=(5-2,9)/0,7=3 Ом
Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.
Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.
Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.
Мощность, рассеиваемая резистором, составит:
P=I 2 *R=0,72*3=1,47 Вт
Вычислим КПД собранного светильника:
η= P LED /P= U LED / U=2,9/5=0,58 или 58%
Led smd 5050
По аналогии с первым примером разберемся, какой нужен резистор для smd светодиода 5050.
Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Подробные данные о smd 5050 можно найти здесь.
Если LED smd 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого smd 5050 с параметрами: типовое U LED =3,3В при токе одного чипа I LED =0,02А.
R=(5-3,3)/(0,02*3)=28,3 Ом
Ближайшее стандартное значение – 30 Ом.
P=(0,02*3)2*30=0,1 Вт
η=3,3/5=0,66 или 66%
Принимаем к монтажу ограничительный резистор мощностью 0,25Вт и сопротивлением в 30 Ом±5%.
О выборе сечения провода для подключения LED ленты
Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.
А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.
| Справочная таблица потребления тока светодиодными лентами на напряжение 12 В | ||||||
|---|---|---|---|---|---|---|
| Тип светодиодной ленты | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемый ток (А), отрезка светодиодной ленты длиной: | ||||
| 1 м | 2 м | 3 м | 4 м | 5 м | ||
| SMD3014 | 60 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 |
| 120 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | |
| 240 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | |
| SMD3528 | 30 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 |
| 60 | 0,4 | 0,8 | 1,2 | 1,6 | 2,0 | |
| 120 | 0,8 | 1,6 | 2,4 | 3,2 | 4,0 | |
| SMD5050 | 30 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 |
| 60 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 |
Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.
Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.
Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.
Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.
Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.
Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
Схема подключения
Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:
- На конденсаторе.
- Расширенная, с применением микросхем стабилизатора.
Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.
Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.
Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.
При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.
Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.
Ведущие производители LED-ламп
Производители LED-продукции с мировым именем ценят свой имидж, потому стремятся выпускать светильники с параметрами, которые полностью соответствуют заявленным.
Лучшими изготовителями премиальных светодиодных ламп являются:
- Philips;
- Osram;
- Eurolamp;
- Gauss.
Цены на продукцию перечисленных компаний самые высокие, но и качество светильников великолепное.
Разница в стоимости одинаковых по мощности ламп лучших брендов и дешевых производителей составляет всего 30-70%, поэтому покупать рекомендуется более надежные модели
Средний ценовой сегмент в производстве LED-ламп занимают следующие фирмы:
- Feron;
- Camelion;
- Jazzway;
- Estares;
- Эра;
- Navigator;
- Ecola;
- Оптоган.
Эти компании стремятся использовать в производстве недорогие компоненты без сильного ущерба качеству. Часто их лампы ломаются в первые дни эксплуатации, но без проблем заменяются по гарантии.
Покупать LED-продукцию малоизвестных китайских и отечественных брендов не рекомендуется, потому что их гарантийный срок редко превышает 4-6 месяцев. Кроме того, им не важен имидж бренда, а значит, есть возможность беспрепятственно использовать при производстве второсортные комплектующие.
Как определить какой светодиод стоит?
Как определить какой светодиод стоит в вашем устройстве или приборе.
Порядок действий тот же самый
- Вам необходимо воспользоватся тестером и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?
- Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов.
- Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.
ВНИМАНИЕ!
Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.
Какие светодиоды стоят именно у меня?
Производители не стоит на месте и вместо Ламп начали использовать светодиоды, которые своим ярким свечением и потреблением малого количества электроэнергии, позволяют создавать ЖК телевизоры с умопомрачительным качеством картинки. Матрицы телевизоров тоже за это время намного улучшились в качестве и цветопередаче, но тусклое свечение CCFL ламп не могло полноценно передать ту картинку, которую хотели бы видеть мы и производители телевизоров.
- Итак чтобы определить Какие светодиоды стоят в подсветке телевизора, вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?
- Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов.
- Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.
Разновидности белого цвета
Чаще всего в быту, для декораций и освещения используются белые светодиоды, характеристики которых зависят от их тона.
Теплый белый свет: его цветовая температура составляет 2700 К, и он отличается небольшим желтоватым оттенком, похожим на пламя, которое излучает свеча. Именно такой оттенок характерен для ламп накаливания, он успокаивает и расслабляет
Важно отметить, что использование матового или прозрачного плафона будет менять оттенок на более мягкий либо насыщенный. Этот вид света не основной, но он прекрасно подойдет для дополнительного и декоративного освещения, будет идеальным для установки в спальнях
Благодаря ему можно создать в помещении гармонию и домашнее тепло.
Натуральный белый свет: его цветовая температура составляет 4200 К, он является самым популярным и чаще всего используемым. Подходит для применения в качестве основного источника освещения помещений как коммерческого характера, так и бытового. Можно использовать для всех типов поверхностей, таких как кухонная столешница либо рабочий стол в кабинете. Как и теплый свет, натуральный имеет несколько оттенков. Светильники и лампы с матовым рассеиванием будут иметь совсем другой спектр насыщенности, чем приборы с прозрачной колбой. Он способствует получению более точного и направленного света, нежели матовый, через который излучаются мягкие блики ненавязчивого оттенка.
Холодный белый свет: его цветовая температура составляет 6000 К. Имеет своеобразный голубоватый оттенок. Этот тон является очень ярким и чаще всего используется для офисов, а также как локальное освещение. Достаточно широкое распространение получил на парковках, в подъездах, на придомовой территории, а также в парках, алеях и скверах. Часто устанавливается для подсветки уличных реклам, коммерческих вывесок и прочего.
Маркировки LED-диодов
На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.
Светодиоды SMD
Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки. Также и их подключение не представляет никаких сложностей.
Многоцветная светодиодная лента
Светодиоды DIP LED
Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.
Как определить мощность источника питания для LED-ленты
Используя данные, полученные из маркировки, можно узнать, какой должна быть мощность блока питания (БП) для ленты. Так называется устройство, которое помогает трансформировать сетевое напряжение (220 В) в рабочее (12 или 24 В). БП необходим для корректной работы низковольтных диодных светоизлучателей.
Итак, чтобы правильно подобрать источник питания, необязательно изучать каталог или консультироваться со специалистами. Всю необходимую для этого информацию можно прочесть на упаковке. Для расчета нужны два показателя: требуемая длина светоизлучателя и мощность его метрового отрезка. Первое число покупателю известно, а второе подскажет информация на упаковке осветительного прибора. Умножьте мощность метра на длину ленты. К полученному значению прибавьте еще 30% для запаса. Таким образом вы получите мощность источника питания, который подходит для данного отрезка LED-ленты.
Основные выводы
Инфракрасные светодиоды излучают в невидимой для глаза человека области спектра, и потому для обозначения их главных параметров используют несколько отличные от обычных лед-элементов характеристики:
- Мощность за период времени или с конкретной площади излучателя.
- Интенсивность в границах определенного пространственного угла.
Существуют десятки модификаций инфракрасных светодиодов. Все они различаются не только по силе излучения, но также назначению и форм-фактору. Чем мощнее лед-кристалл, тем больше он нагревается и разрушается. Поэтому производители при изготовлении мощных моделей прибегают к некоторым ухищрениям, а не идут по пути прямого увеличения их размеров. Сфера применения ИК-диодов обширна – от индикации в пультах ДУ бытовой техники до сложных военно-промышленных и медицинских приборов.
