Делаем печь шведку с лежанкой и плитой без духовки своими руками

Шведская печь с духовкой и с варочной плитой: подготовка инструментов и материалов

Фото: Печь шведка с духовкой и плитой

Перед тем, как сложить шведку, необходимо подобрать правильно материалы и инструменты. Часто новички интересуются: сколько нужно кирпича на стандартное устройство. Например, для основания в 850 на 616 мм потребуется расчет количества кирпичей: один шамотный кирпич имеет размеры 230х110х65 мм. Из этого можно сделать расчеты по расходуемому материалу.

Понадобятся такие инструменты для работы:

  • штырьковая и совковая лопаты;
  • ведро пластиковое;
  • дрель и миксер;
  • молоток;
  • мастерок;
  • расшивка;
  • уровень;
  • правило;
  • отвес;
  • болгарка;
  • рулетка;
  • степлер строительный;
  • плиткорез.

Из материала нужно подготовить 33 шамотных кирпича, 552 полнотелых керамических кирпичей, духовку, варочную чугунную поверхность, топливную и резиновую дверцы, заслон, задвижку для дымохода и заслонку для вытяжки.

Кладка печи порядовка

В ходе кладки особое внимание придется уделять прочности и ровности поверхности. Так, в швах не должно быть излишка раствора или же пустот, а все каналы изнутри должны быть идеально гладкими

Перевязывают в таком случае в полкирпича.

лежанка шведка Отдельное внимание при кладке печи шведки своими руками уделяется сечению дымового канала. Оно должно оставаться неизменным на протяжении всей кладки печи

В противном случае, даже при минимальном сужении, может иметь место выход в помещение дымовых газов.

По готовности первого ряда можно ставить дверцу поддувала. Дальнейшая работа будет вестись на основании выбранной порядовки. Для формирования внутреннего пространства основных элементов печи, в том числе и поддувала, используемые для них кирпичи, несколько стесывают. Уже на следующем ряду дверцы можно перекрывать.

Приготовление раствора

Для кладки требуется глиняный раствор нормального типа, который обладает хорошей пластичностью, не растрескивается. Тощий раствор не подходит, так как он сильно крошится, жирный при высыхании растрескивается.

Состав кладочного глиняного раствора будет таким:

  1. жирная глина, очень тщательно просеянная – 3 части;
  2. речной песок, также просеянный, предварительно прокаленный, — 3-5 частей;
  3. чистая вода для замешивания – 1 часть.

После замешивания необходимо получить густой, вязкий, жирный раствор, а вот мягким и текучим он быть не должен.

Для приготовления используются различные способы, самым оптимальным является замачивание глины с последующим добавлением воды. При расчете объема раствора надо учитывать, что при кладке 50 кирпичей с толщиной шва не больше 3-5 мм используется примерно 20 л раствора, но специалисты рекомендуют увеличивать это количество на 15%. Пропорции глиняной смеси составляют 1 часть песка на 2 части глины.

Когда при замешивании раствор по консистенции становится похожим на сметану, его можно использовать для работы. Если на поверхности смеси появляются следы воды, необходимо добавить небольшое количество песка. Для повышения прочности можно использовать обычную соль из расчета 100-250 граммов соли на ведро смеси. При кладке дымохода в раствор надо добавлять цемент из расчета 750 граммов на ведро смеси.

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

  1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
  2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
  3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
  4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

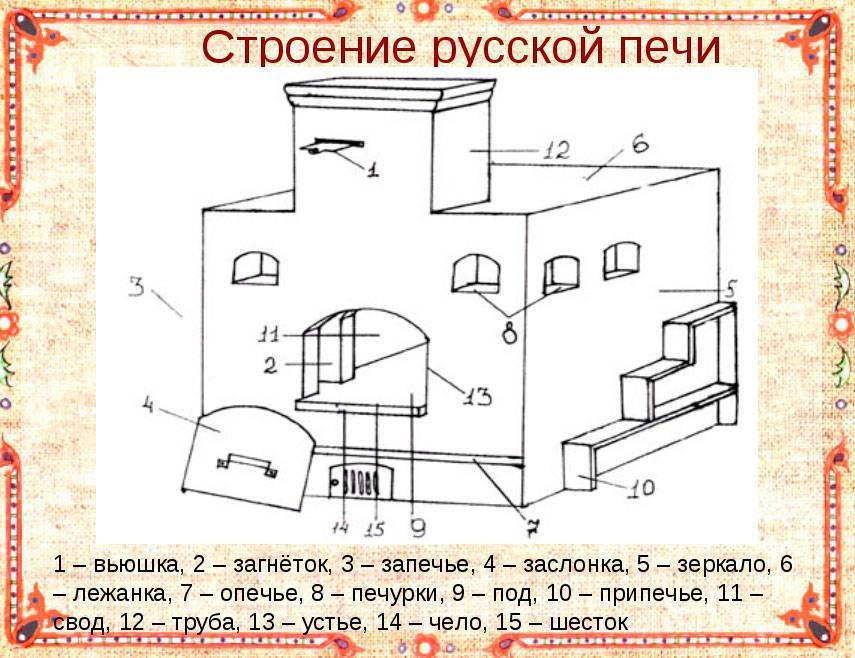

Устройство русской печи

  • Основные элементы, без которых устройство русской печи немыслимо:
  • фундамент (опечье);
  • варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
  • щеки — передняя стенка топки;
  • устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;

Также немаловажная роль устья — закладка посуды и дров в топку (горнило).

  • свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
  • под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;

Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.

  • подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
  • варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
  • шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
  • «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
  • палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
  • хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.

Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи, для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.

Материалы

В процессе строительства потребуются материалы для сооружения фундамента под прибор, кладки самой конструкции печи и дымоотводной трубы, а также металлические чугунные элементы в следующем количестве:

№ п/п

Наименование

Ед. измерения

Количество

Конструкция печи

1

Красный кирпич обожженный полнотелый М- 200

Тыс. шт.

1,85

2

Кирпич шамотный ШБ — 8

Тыс. шт.

0,02

3

Глина жирная

кг

250

4

Песок речной крупнозернистый

кг

300

5

Дверца поддувальная

шт.

1

6

Люки прочистные «ДП-1»

шт.

8

7

Решётка колосниковая «РД-6»

шт.

1

8

Дверца топочная 25х28см «ДТ-4»

шт.

1

9

Плита чугунная двухкомфорочная 70х40 см

шт.

1

10

Задвижка

шт.

2

11

Сталь полосовая

м

20 — 25

12

Сталь угловая

м

1,5

13

Проволока стальная

м

20

14

Сталь листовая толщиной 5 мм

м²

0,5

15

Асбестовый шнур

м

15

Фундамент

1

Портландцемент

т

0,65

2

Песок строительный

м³

3,5

3

Щебень

м³

4,5

4

Рубероид

м²

16

5

Доска обрезная толщиной 40 мм

м³

0,5

6

Гвозди

кг

1

7

Арматура А1 диаметром 12 — 14 мм

м

90

8

Проволока стальная вязальная

м

30

9

Битум

кг

10

К истокам популярности шведских варочных печей


Классическая шведская печь и красива, и функциональна

По существующей легенде первая шведская печь была построена в России солдатами, попавшими в плен во время одного из сражений Северной войны, которую начал шведский король Карл XII в далёком 1700 году. Тем не менее это не более чем миф, поскольку есть документальное подтверждение, что отопительный прибор, известный в нашей стране как «шведка», разработали в далёкой северной стране в 1767 г. Поручение Академии наук было выдано королём Адольфом Фредерик Гольштейн-Готторпом. Возможно, именно это и способствовало сохранению исторических материалов о разработке дровяной печи новой конструкции. Причины, побудившие короля Швеции лично заниматься столь приземлёнными вопросами, были достаточно прозаическими. Дело в том, что дремучие леса, которыми так гордились шведы в Средние века, к этому времени уже были основательно вырублены — древесина активно использовалась в военном и жилищном строительстве, да и другого топлива шведы в то время попросту не знали. Жилища простых людей чаще всего отапливались наскоро построенными кирпичными каминами, требующими постоянной топки. К слову, печи знати также особой экономичностью не отличались — в лучшем случае использовались объёмные «голландки», которые в ту пору были весьма прожорливыми.

Используя дошедшую до наших дней поговорку о том, что «всё новое — это хорошо забытое старое», шведские учёные с конструкцией долго не мудрили. За основу была взята хорошо изученная голландская печь, которая во время работ была тщательно переделана.

Изменения в первую очередь коснулись функциональности – «шведку» снабдили питой для приготовления пищи, духовкой и практичными нишами, одна из которых предназначалась для сушки одежды, а другая использовалась для того, чтобы приготовленная еда весь день оставалась тёплой. Подобная компоновка была чрезвычайно удобной для небольших домов, поскольку печь, установленная в простенок между кухней и комнатой, обеспечивала все потребности обычной семьи в тепле.


Высокая функциональность шведки может быть дополнена удобной и тёплой лежанкой

Изначально было разработано несколько модификаций шведских печей, которые с небольшими изменениями дошли и до наших дней:

  • отопительно-варочный агрегат с одной лишь плитой;
  • шведка с плитой и духовкой;
  • дровяной отопительный прибор, оснащённый плитой, духовкой (одной или двумя) и водогрейным баком;
  • печь-камин двухстороннего типа — варочная часть печи находится в кухне, а декоративная выходит в зал или гостиную;
  • шведка с лежанкой.

Кроме того, в зависимости от личных пожеланий, печь, как и прежде, может иметь одну или две ниши, расположенные над плитой.


Печь-шведка с камином

Основные конструктивные параметры были просчитаны шведскими учёными настолько точно, что практически не изменились за несколько веков. С полной уверенностью можно сказать, что именно правильный расчёт и хорошо продуманная конструкция шведки являются первопричиной всех её достоинств:

  • компактные габариты;
  • функциональная и практичная конструкция;
  • высокий КПД и теплоотдача;
  • быстрый нагрев благодаря простым и эффективным решениям в теплообменной части агрегата;
  • универсальность;
  • нетребовательность к топливу — можно сжигать любые виды твёрдого топлива, от стружки и камыша до угля;
  • вариативность отопительного прибора — его функциональность и дизайн можно менять согласно своим предпочтениям и потребностям;
  • простота в работе и обслуживании;
  • экономичность;
  • возможность постройки своими руками.

Недостатки «шведки» — такие же, как и у других канальных печей. Прежде всего это быстрое остывание при незакрытой задвижке, а также необходимость в периодической чистке каналов агрегата от сажи. Кроме того, дровяной теплогенератор выдвигает повышенные требования к технологии строительства — для изготовления «шведки» подходит только новый, качественный кирпич, а в процессе работы потребуется повышенная концентрация, аккуратность и максимальная отдача.

Виды шведских печей

Шведская печь бывает 3 разновидностей. А именно:

  1. Благоустроенная лежаком. Довольно сложная конструкция, но в холодное время она служит уютной и теплой постелью.
  2. Печь устроена так, что поверхность для варки имеет выход на кухню, а лицевая часть с камином расположены в гостиной. Такая конструкция позволяет теплу распространяться по всему дому.
  3. Шведка дополнена духовкой и плитой. Отличный вариант для кухни. С такой печью не требуется места для отдельного духового шкафа и плиты. Из-за своей конструкции и дополнительных элементов, тепло быстро распространяется по помещению и удерживается долгое время.

В первую очередь, выбор печи зависит от предполагаемой для нее площади. Если комната не позволяет по размеру разместить крупногабаритный элемент, то можно остановится на более компактном варианте.

Плюсы:

  • минимальный расход сырья;
  • маленькие размеры;
  • интенсивный нагрев помещения.

Минусы:

  • «капризность» в материалах, применяемых при возведении;
  • сложность постройки;
  • при неправильном сооружении, исправить изъяны практически невозможно.

Преимущества печей из кирпича с лежанкой

Отопительно варочная печь с лежанкой закладывается в соответствии с разными проектами, каждый из которых отличается набором положительных преимуществ перед конкурентами

Принимая во внимание технические свойства устройств, выделяют общие плюсы использования:

  • Здоровье. Учеными доказано, что, кроме расслабления и чувства комфорта, печь шведка благотворно сказывается на работе опорно-двигательного аппарата и кровеносной системе человека.
  • Приготовление блюд. Если кладка русской печи предусматривает вариант включения в устройство плиты, то на ней можно и готовить. Каждое блюдо отличается непередаваемым вкусом, которые газовые или электрические печи с духовкой воссоздать не в состоянии.
  • Сушка белья. Немаловажным моментом является возможность просушить белье после холодного проливного дождя или после обычной стирки. Не каждая усадьба оборудована сушилками, поэтому если установить специальные крючки, то процесс сушки будет налажен.
  • Элемент в интерьере. Груба с лежанкой — особенность в домашнем оформлении, которую могут позволить не многие люди.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топливаВлажность 12%Влажность 25%Влажность 50%
Тополь18561448636
Пихта19021484652
Ель20881629715
Берёза301623521033
Дуб375829321287
Осина21811701747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВтРазмеры трубы, мм
до 3,5140х140
3,5–5,2140х200
5,2–7,2140х270
7,2–10,5200х200
10,5–14200х270
свыше 14270х270

Кладка печи-шведки с плитой своими руками: порядовка

При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:

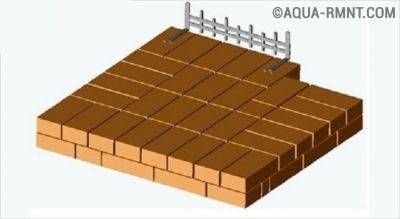

кладка первого ряда

Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.

На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.

Порядовка: ряд второй

Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.

Кладка третьего ряда

Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.

В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.

Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.

Ряд четвертый

С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич

Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм

Ряд пятый

Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.

В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.

Ряд шестой

Ряды № 7, 8 и 9 выкладываются согласно порядовке

Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором

Порядовка: ряды 7–12

Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.

В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.

Ряд десятый

В этом же ряду устанавливается прочистная дверца.

Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.

В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.

Ряд одиннадцатый

Последующие ряды следует выкладывать согласно схеме

Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка

Ряд четырнадцатый

В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.

Порядовка с 15-го ряда

Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.

Ряд девятнадцатый

На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.

Ряд двадцать первый

В рядах № 24 и 25 устанавливаются задвижки.

Ряд двадцать четвертый

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.

Ряд двадцать шестой

Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.

Ряд тридцать первый

В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.

Ряд тридцать второй
