Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Требования СНиП к системе

Существуют определенные требования, согласно которым должна оборудоваться система открытого теплоснабжения.

  1. Ее монтаж возможен на частных либо промышленных объектах, но при условии учета текущих тепловых нагрузок.
  2. Также все действия должны согласовываться с генеральным планом.
  3. Текущие тепловые нагрузки определяются фактическими, а расчетные согласовываются с проектом.
  4. Для определения теплопотерь необходимо определить средние потери носителя тепла за год, а также потери через изолированные участки трубопровода.

О том как произвести расчет отопления, читайте тут

Таблица снижения теплоподачи.

Показатель Температура воздуха, в градусах Цельсия
-50 -40 -30 -20 -10
Норма снижения теплоподачи, % 91 89 87 84 78

Обратите внимание! Заданная здесь температура соответствует низкотемпературной пятидневке, обеспеченность которой равняется 0.92

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

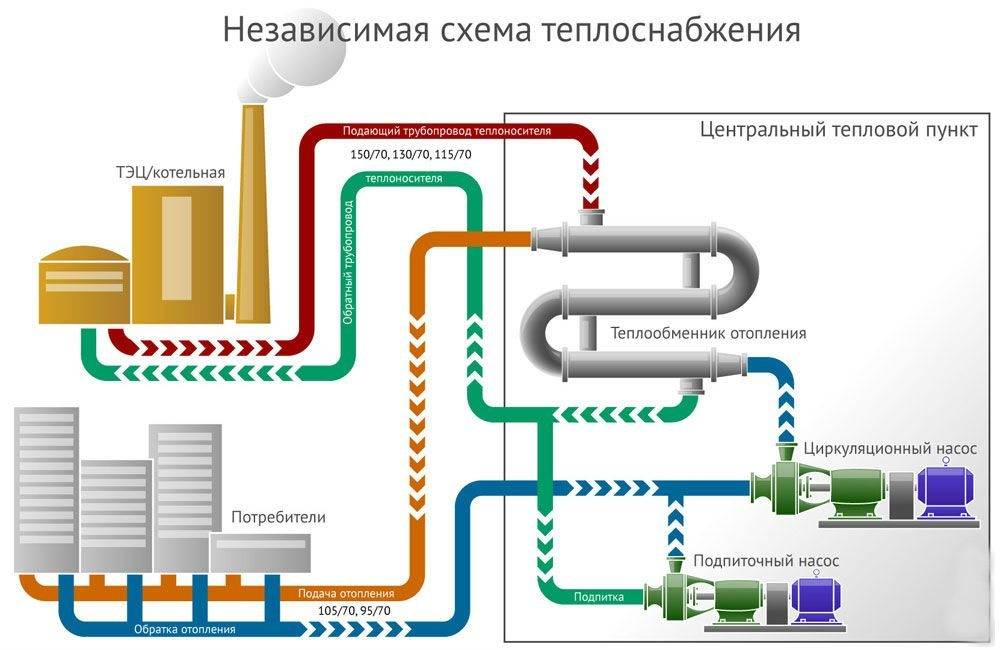

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

Есть одно условие — давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Гравитационная циркуляция

В системах, где теплоноситель циркулирует естественным образом, нет механизмов, способствующих перемещению жидкости. Процесс осуществляется благодаря расширению нагретого теплоносителя. Чтобы схема такого типа эффективно работала, устанавливают разгонный стояк высотой 3,5 метра и более.

Магистраль в системе отопления с естественной циркуляцией жидкости имеет некоторые ограничения по длине, в частности она не должна превышать 30 метров. Следовательно, такое теплоснабжение может использоваться в небольших строениях, оптимальным вариантом в этом случае считаются дома, площадь которых  не превышает 60 м2. Высота дома и количество этажей также имеют большое значение при монтаже разгонного стояка. Следует учитывать еще один фактор, в системе отопления естественного циркуляционного типа теплоноситель должен нагреваться до определенной температуры, при низкотемпературном режиме необходимое давление не создается.

Схема с гравитационным движением жидкости имеет определенные возможности:

  • Сочетание с системами теплого пола. В этом случае на водяном контуре, ведущем к нагревательным элементам, устанавливают циркуляционный насос. В остальном функционирование осуществляется в обычном режиме, не прекращаясь даже при отсутствии электроснабжения.
  • Работа с бойлером. Установка прибора осуществляется в верхней части системы, но на более низком уровне, чем расположен расширительный бак. В некоторых случаях на бойлер устанавливают насос, чтобы он работал в бесперебойном режиме. Однако стоит понимать, что в такой ситуации система становится принудительной, что делает необходимым монтаж обратного клапана для предотвращения рециркуляции жидкости.

Эффективность теплоносителя

Цикл проходимый носителем тепла немногим сложнее, чем в открытом механизме. Охлаждённый теплоноситель, по возвратной магистрали поступает к теплофикационным подогревателям или котельным, где принимает температуру от горячего, технологического пара турбин, конденсата или нагревается в котле. Потери, если таковые имеются, восполняются подпиточной жидкостью, благодаря регулятору. Устройство всегда поддерживает заданное давление, удерживая его статическое значение. Если тепло получают от ТЭЦ, теплоноситель нагревается от пара, имеющего температуру 120° – 140°С.

Температура зависит от давления и отбор обычно производится из цилиндров среднего давления. Часто теплофикационный отбор на установке всего один. Отводимый пар имеет давление 0.12 – 0.25 МПа, которое повышают (при регулируемом отборе) при сезонном похолодании или расходе пара на аэрацию. При похолодании жидкость может догреваться пиковым котлом. Аэратор может быть подсоединён к одному из отборов турбины, а в питательный бак поступает химически очищенная, подготовленная вода. Отводимое для потребителей тепло, получаемое от паровых конденсатов и пара, регулируют качественно, то есть при постоянном объёме носителя регулируют только температуру.

По сетевому трубопроводу, теплоноситель поступает в теплопункт, где контуры отопления формируют требуемую температуру. Контур водоснабжения, делает это с помощью циркуляционной линии и насоса, получив подогретую теплообменником воду и подмешивая её к водопроводной и остывающей в трубах воде. Отопительный же имеет свою регулирующую арматуру, позволяющую качественно влиять на отбор тепла. Закрытая система предполагает независимое регулирование отбора тепла.

Однако такая схема не обладает достаточной гибкостью и должна иметь производительный трубопровод. В целях снижения вложений в теплосеть, организовывают связанное регулирование, при котором регулятор расхода водоснабжения определяет баланс в сторону одного из контуров. В результате, потребность в нагреве компенсируется из отопительного контура.

Недостаток подобной балансировки, несколько плавающая температура обогреваемых помещений. Нормативы допускают колебания температуры в пределах 1 – 1.5°С, что обычно происходит, пока максимальный расход на воду не превысит 0.6 расчётного, на отопление. Как и в открытой системе теплоснабжения, возможно применение совмещённого качественного регулирования подачи теплоты. Когда расход теплоносителя и сами теплопроводные сети рассчитываются на нагрузку отопительной и вентиляционной системы, увеличивая температуру носителя, для компенсации потребности горячего снабжения. В подобном случае, тепловая инерция зданий, выполняет роль теплоаккумуляторов, выравнивая колебания температур, вызванные неравномерным отбором тепла из связанной системы.

Врезка насоса в отопительный контур

Циркуляционный насос рекомендуется устанавливать на обратной трубе, в этом случае через прибор будет проходить уже остывшая жидкость. Однако при использовании более современных моделей, которые выполнены из термостойких материалов, не исключена врезка на подающую магистраль. В любом случае устанавливаемое оборудование не должно нарушать циркуляцию теплоносителя.

Существует несколько вариантов изменения гравитационной схемы в принудительный вариант:

  1. Установка расширительного бачка на более высоком уровне. Этот вариант можно назвать самым простым, однако для этого потребуется высокое чердачное помещение.
  2. Расширительный бак переносят на дальний стояк. Если использовать этот способ для реконструкции старой системы, то потребуется много сил и времени. Если по этой схеме обустраивать новую систему, то она не оправдает себя.
  3. Размещение стояка расширительного бака в непосредственной близости к колену, на котором расположен насос. В этом случае трубу с резервуаром вырезают с подающей магистрали и врезают ее на обратной трубе за насосом.
  4. Врезка насоса в подающую магистраль. Этот способ считается самым оптимальным вариантом реконструкции отопительного контура. Однако следует помнить, что не каждый прибор может выдержать высокую температуру.

Чтобы система отопления с открытым расширительным баком и насосом работала эффективно, важно правильно выбрать схему, рассчитать параметры всех составляющих элементов, подобрать соответствующее оборудование и последовательно выполнять монтажные работы.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Новейшие отопительные системы

Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.

Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.

В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.

Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.

Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.

Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.

Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

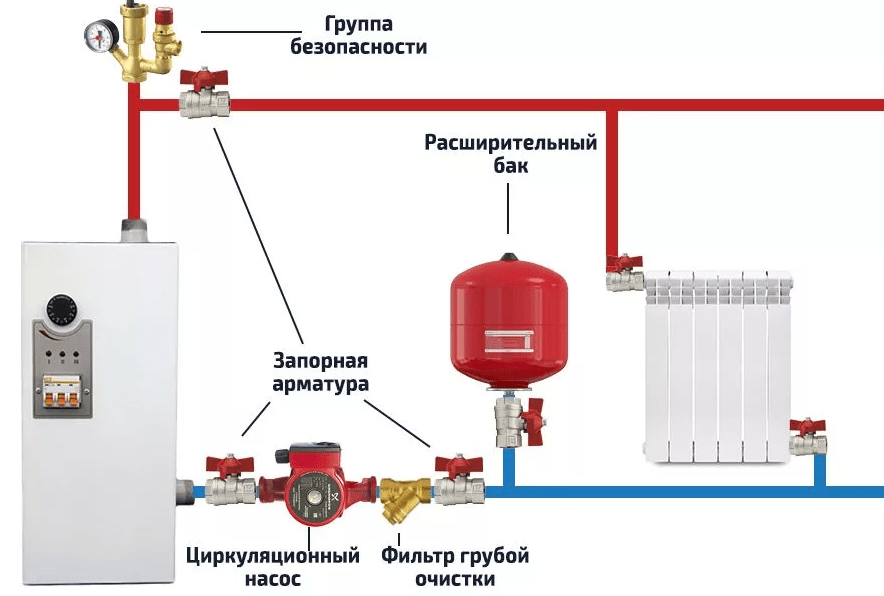

Закрытая система и ее отличия

Это отопительная конструкция, в которой циркуляция носителя тепла по трубам выполняется принудительно при помощи специализированного насоса, а для его работы требуется подключение к электрической сети. Рабочий принцип закрытой установки почти что не отличается от открытой:

  • Тепловой носитель разогревается в котле.
  • Потом насос выталкивает разогретый тепловой носитель.
  • Разогретая вода идет через всеотопительные приборы, что приводит к нагреву воздуха в помещении. Трубы в доме могут ставиться как хотите, циркуляция по ним выполняется с применением насоса.
  • Через определенный промежуток времени остывший тепловой носитель возвращается обратно в котёл.

Для хорошего функционирования также необходима установка расширительного бачка, благодаря которому можно контролировать давление. Квалифицированные инженеры советуют отдать собственное предпочтение мембранным бачкам. Он дает возможность уменьшить или увеличить давление в сжатые сроки, что критично для закрытой установки.

Справка! В случае установки закрытой отопительные системы, трубы можно располагать разным способом, потому как циркуляция произойдет за счёт работы насоса.

  • обычный монтаж.
  • Необязательно контролировать уровень жидкости.
  • Позволяется применить антифриз.
  • Требуется подключение к стабильной электрические сети.
  • Рекомендуется присоединить аварийный источник питания.
  • Расширительные мембранные бачки довольно объёмные.
  • Чтобы насос работало тихо, следует сделать шумоизоляцию техпомещения.

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

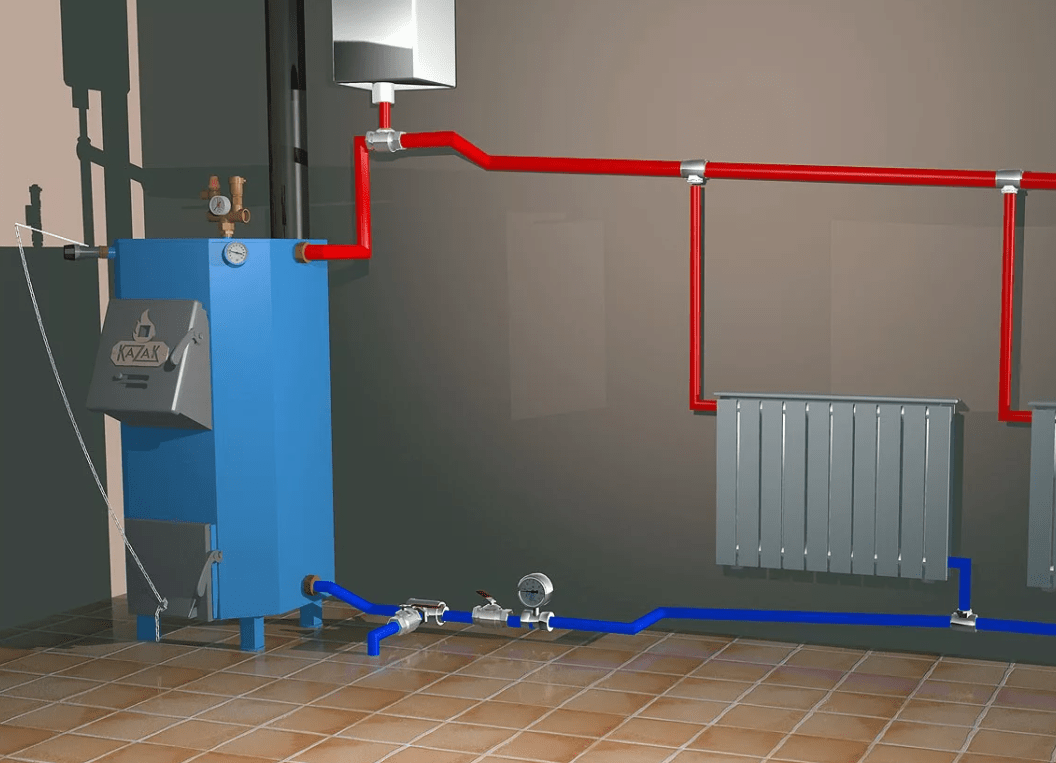

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

Котлы на твердом топливе в отоплении закрытого типа в частном доме
