Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Выбор трубного сортамента

Обустройство сети водоснабжения начинают с выбора трубопрокатных материалов. В последнее время бытовые магистрали из стали устанавливают не часто. Этот материал уже утратил свою популярность.

Его место заняли более дешевые и практичные конструкции из пластика и металлопластика. Так же можно использовать медные системы водоснабжения, но их слишком высокая стоимость в данном варианте становиться причиной отказа от этого материала.

• Медь. Несмотря на многочисленные положительные свойства, данная магистраль не лишена некоторых минусов. Первое – это вредная закись меди, которая образуется при контакте с водной средой. Второе, в состав припоя при пайке используют олово. Этот материал со временем превращается в порошок, что приводит к протеканию стыка.
• Металлопластик. Этот материал не относится к линейке дешевых материалов, но его можно соединять без использования специального инструментов. Прокладка такого трубопровода разрешена на открытом участке, где в любой момент можно быстро перебрать стык.
• Пластик. Эти системы называют стандартом водопроводных конструкций. Но пластик бывает разным. И чтобы сделать правильный выбор, необходимо знать свойства и особенности этих материалов. Например, такой материал, как полибутилен (РВ) выделяется оптимальной теплопроводимостью. Стыки из данного вида пластика отличаются абсолютной надежностью.

Полиэтилен (РЕ) не дорогой материал, но для горячего водоснабжения (ГВС) придется ставить армированные изделия. При существенных недостатках, этот материал имеет очень весомое преимущество не лопаться после замерзания. Поэтому, такая магистраль успешно работает в помещении без обогрева или на улице. Поливинилхлорид (ПВХ) химически устойчивый, но непрочный и разрушается при воздействии ультрафиолета.

Полипропиленовая разводка труб для обустройства водоснабжения в квартире обойдется не очень дорого. Такая магистраль водоснабжения на данное время применяется чаще других. Этот материал выделяется прочностью и стойкостью.

Паянный полипропиленовый стык на разводке надежно выдерживает нагрузку давления до 12 атмосфер, и мало чем отличается от основного материала. В городском трубопроводе может быть до 6 атм, поэтому данный сортамент для полипропиленовой разводки в квартире подходит идеально. Разводка труб для проводки водоснабжения в квартире, где использован полипропилен, отличается более высоким гидравлическим сопротивлением, чем предыдущие аналоги, и повышенной термоустойчивостью.

Смотреть видео

Какие трубы выбрать для водопровода.

Смотрите это видео на YouTube

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире – это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Это объясняется тем, что, чем длиннее протяженность трубопровода, тем незначительнее в его конце напор. Сантехническим приборам, которые оказываются подключенными на последних метрах схемы, остается меньше воды, поэтому они часто функционируют некорректно.

При последовательном способе подключения нет возможности отключать только один прибор. Специалисты отмечают наличие еще ряда проблем, имеющих отношение к обслуживанию тройниковой разводки холодной и горячей воды в квартире. Обычно места подключений находятся под отделочными материалами и поэтому доступ к ним часто ограничен.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

• Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
• Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
• тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• аварийные клапаны и сливы;
• точки разбора с указанием каждого потребителя;
• приборы учета;
• резервные ветви и оборудование.

Разводка инженерных коммуникаций: типы

Начиная работу, важно быть осведомленным о том, какие типы разводки труб в ванной комнате существуют. Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры. Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры

Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры.

Существует три способа разводки инженерных коммуникаций. Однако система, включающая в себя проходные розетки, пользуется небольшим спросом и является далеко не самой практичной и популярной. Поэтому данный вид разводки в этой статье рассматриваться не будет, а мы детально изучим два самых оптимальных способа.

Последовательный тип разводки

Выполняется разводка труб последовательным типом так: от стояков, по которым течет холодная и горячая вода, делаются отводы, которые будут вести к первой точке потребления, от нее ко второй и так далее – по схеме.

Однако в квартирах с одной ванной комнатой это является лучшим выбором способа разводки. Последовательный вид разводки имеет простой проект и установку, ведь тут нет сложных схем, а сделать такую разводку труб в туалете можно без особых усилий и специальных навыков своими руками.

Коллекторный тип разводки

Данная разводка осуществляется посредством включения каждой точки потребления воды к главной магистральной линии с использованием особого элемента – коллектора.

Неоспоримыми преимуществами использования такой разводки является постоянное давление системы с отсутствием его перепадов, и этим она выгодно отличается от последовательного типа.

Недостатком являются более сложные проектирование и установка этой системы, но так будет более надежно. Основной загвоздкой коллекторной разводки является ее немалая стоимость, ведь потребуется прокладывать трубы к каждой отдельной потребительской системе, нужна установка коллектора и запорных кранов.

Сравнение последовательной и коллекторной систем разводки водопровода:

Проектирование

Чтобы соблюсти все правила и канализация служила долго и не требовала замены и дорогостоящего обслуживания, первое, что нужно сделать — это выполнить схемы разводки канализационных труб, установки оборудования и расположения бытовых сантехнических приборов. Такая схема — это чертеж вашего частного дома с отмеченными там местами установки раковин, душевых кабин или ванн, а также унитазов, т. е. всех тех удобств, без которых сложно представить жизнь современного человека.

Чертеж обычно выполняют совместно с проектом прокладки водопровода, поскольку вода и канализация неразрывно связаны друг с другом. Доверить этот этап лучше профессиональным проектировщикам, но если такой возможности нет, то можно выполнить его и самим.

Нужно все хорошенько продумать и решить не только вопросы размещения ванных комнат и туалетов, но и определить те места, где будут располагаться узлы учета и обслуживания системы.

При разработке проекта необходимо обязательно учесть следующие вещи:

Схема разводки труб водоснабжения.

Канализация, в отличие от водопровода — система не напорная. Поэтому все канализационные трубы должны находиться под наклоном, чтобы стоки самотеком стекали в септик. Современные инженерные устройства позволяют выполнить и напорную канализацию, но даже в таких системах желательно придерживаться этого правила, поскольку насосам будет легче с ними справляться.
Нужно соблюдать правила. Разводка труб выполняется различным диаметром и следует одному правилу: от бытовых сантехнических устройств идут стоки по трубам меньшего диаметра, а по мере продвижения к главному стояку переходят в трубы большего диаметра.
Канализационные трубы прокладывают таким образом, чтобы не было резких углов и поворотов. Чем будет плавней изгиб, тем меньше вероятности в возможных засорах.
При соединении одной трубы с другой или нескольких труб необходимо предусмотреть специальный сегмент с ревизионным окошком и обеспечить к нему постоянный доступ

Это необходимо для того, чтобы в случае засора не пришлось разбирать половину труб или часть пола в доме.
В частном доме, особенно если это дом для постоянного нахождения там жильцов, очень важно предусмотреть утепление труб. Не стоит забывать, что по трубам движется вода, причем самотеком

В холодное время высока вероятность ее замерзания и как следствие закупорки части канализационных труб. Решить эту проблему можно с помощью классических утеплителей либо специальных систем на основе провода с низким напряжением, который за счет своих физических свойств будет нагреваться и греть трубы.
Обязательно нужно предусмотреть вентиляционный отвод с прямым выходом за пределы частного дома. Делается это для того, чтобы не только избегать неприятного запаха, но и выравнивать давление в трубах. После того как определены места прокладки труб, размещения обслуживающих люков, сантехнических приборов и септика, следует определиться с элементами самой системы канализации.

Определения

Вначале стоит внести ясность в то, что и с чем я хочу сравнить:

Тройниковая, или последовательная разводка известна уважаемому читателю по квартирам советской постройки. Сантехнические приборы (смесители умывальника, ванны, мойки и унитаз) объединяются общей подводкой с развилками. Ее диаметр неизменен от вентилей до крайнего прибора и составляет, как правило, 1/2 дюйма (ДУ 15);

Прекрасный пример тройниковой разводки я наблюдаю под собственной мойкой. Тройниками подключены смеситель, фильтр и санузел мансарды.

Коллекторной называется разводка, при которой пара труб прокладывается от установленного на входе в квартиру или дом коллектора (гребенки) к каждому сантехническому прибору.

Так это выглядит.

Проектирование водопровода в квартире

В самом начале работы может показаться, что водопровод – довольно простое устройство, и установка такой системы не доставит хлопот.

• Суть всей работы заключается в том, чтобы провести трубы от центрального стояка ко всем точкам потребления.
• Работа эта довольно лёгкая и посильная даже неопытному рабочему. Но только в том случае, если имеется всего три точки разбора: ванна, унитаз и раковина.
• Но многие хозяева квартир хотят пользоваться всеми благами цивилизации и просят подключить стиральную машину, посудомойку, душевую кабину и ванну с гидромассажем.
• А для этих сантехнических объектов также требуется подача воды.

Перед началом работы необходимо убедиться в том, что напор достаточно сильный и способен обеспечить бесперебойную подачу воды к оборудованию.

Заключительный этап работ

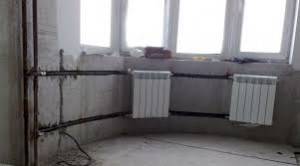

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как правильно рассчитывается отопление в квартире? Зачем нужны теплосчетчики на отопление? Как грамотно произвести расчет отопления? Зачем необходим кран для радиатора отопления?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

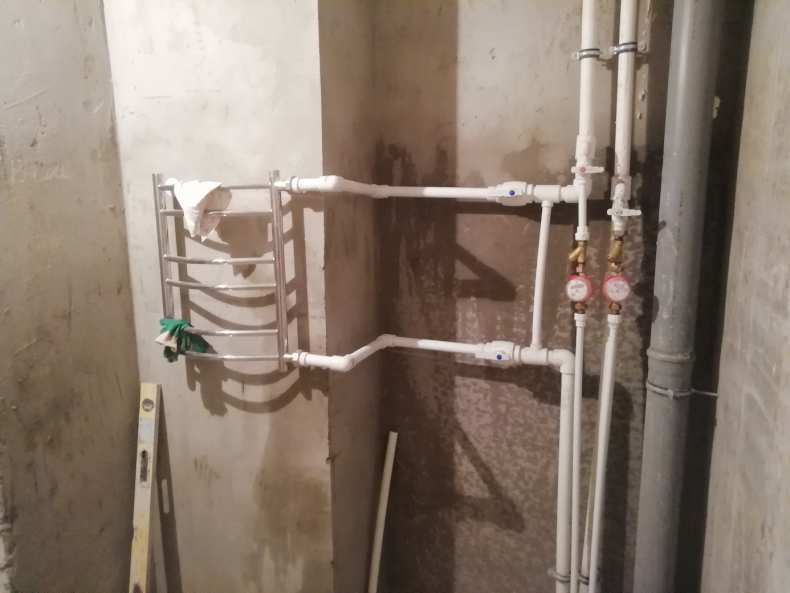

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

• стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
• для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Какой коллектор выбрать для системы водоснабжения квартиры?

Наибольшую популярность завоевали в этом направлении коллекторы производителя FAR. Качественные коллектора по вполне приемлемым ценам. Отнесем их к среднему классу. В линейке есть коллектора под стандартное соединение через накидную гайку так и евроконус. Также на барашках есть русскоязычные надписи, что удобно.

Если рассматривать все самое лучшее, самое дорогое тогда Oventrop.

Количество выходов на коллекторе должно быть равно количеству точек водоразбора.

Например, стандартная однокомнатная квартира в новостройке, потребители:

• Кухня (мойка) ГВС+ХВС (горячее+холодное);
• Посудомоечная машина ХВС;
• Унитаз ХВС;
• Ванна ГВС+ХВС;
• Раковина ГВС+ХВС;
• Стиральная машина ХВС.

На такую схему необходимо два коллектора: на 3 выхода для горячего водоснабжения и на 5 выходов для холодного водоснабжения.

Выбираем материал

Определившись с видом разводки, можно приступать к покупке материалов. До недавнего времени активно использовался обычный металл и многие специалисты рекомендуют использовать его и сейчас. Но работать с таким материалов сложно, к тому же он недолговечный и недостаточно надежный. На рынке можно найти более современные трубы, монтировать которые можно самостоятельно без помощи специалистов. Рассмотрим самые распространенные.

Виды материалов:

• Полиэтилен. Такие трубы легко устанавливать, они имеют среднюю стоимость, но требуют к себе бережного отношения.
• Полипропилен. Дешевый, легкий в монтаже и долговечный.
• Металлопластик. Самый дешевый вид материала. Трубы из него легко устанавливать, но надежность остается под сомнением.
• Нержавейка. Имеет высокую стоимость, длительный эксплуатационный срок, но монтировать должен специалист.
• Медь. Высокая стоимость, сложная установка и хорошая надежность.
• Сталь. Имеет среднюю стоимость, при монтаже могут возникнуть трудности, высокая долговечность.

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.

Монтаж сантехнического оборудования и других составляющих системы

Перед установкой труб следует максимально подготовить места их расположения. Для процесса монтажа потребуются ножницы для их обрезки, рулетка и сварочный паяльник. Рекомендуется освободить пространство от лишних элементов. В стыковочных местах в обязательном порядке нужно устанавливать резиновые прокладки. Их отсутствие приведет к протечкам. При установке следует учесть, что уклон труб по отношению к основному стояку от оборудования должен составлять в пределах 3 см на 1 м трубы. В случаях, когда используется тройниковая система, на каждом новом разветвлении требуется установка нержавеющих кранов.

Установка душевой кабины и ванны

Для правильного функционирования душевой кабины или ванны при установке следует учесть следующие моменты:

• Подведение электричества (с дополнительной изоляцией от влаги), горячей и холодной воды, канализации;
• Выпуск канализации кабины по стандарту должен быть не выше 70 мм от поверхности пола до канализационной трубы (при превышении данного параметра следует проводить дополнительную установку подиума);
• Обязательное нанесение герметика на места стыка.
• Установка слива предполагает в себе следующие процессы:
  • Соединение сливного шланга кабины или ванны к канализационному стоку;
  • Обработка герметикам места соединений;
  • Установка уплотнительной прокладки в сточное отверстие;
  • Обработка поверхности прокладки силиконом.
• При наличии ответвления следует проводить монтаж нержавеющего крана.

Монтаж мойки, умывальника, рукомойника

Какие основные моменты следует учесть при установке подобного оборудования?

1. Правильное сопоставление размеров подводящих труб и месторасположения умывальника, раковины или мойки.
2. Установка нержавеющих кранов (в случае включения данного элемента в общую схему системы).
3. Работы по герметизации проводить исключительно на сухой арматуре (возможно использование бытового фена).
4. Исключить соприкосновение рук с сопрягающими поверхностями.
5. Паронитовые прокладки установить между деталями из пластика и металлической проводящей трубы.
6. Обрезка штатной арматуры (небольшое отклонение при резке приведет к протечке в месте стыка).
7. Обязательное нанесение смазки (силиконовый герметик) на прокладки.
8. По рекомендациям СНиП высота установки сантехники составляет 80-85 см.

Современные модели унитазов предусматривают специальные отверстия для фиксации прибора к поверхности пола. Монтаж оборудования проходит по следующему принципу:

• Подключение прибора к канализации при помощи гофрированного отвода;
• Установка уплотнителя гофры на выпускной парубок унитаза;
• Герметизация стыка между унитазом и полом.

Подсоединение водопровода и канализации требует выполнения следующих действий:

• Подсоединение гибкого шланга с использованием ленты ФУМ;
• Установка отсекающего нержавеющего крана на трубу;
• Фиксация выпускного патрубка в раструб канализационной трубы.

Монтаж канализации

Канализационные трубы соединяются с фитингом при помощи герметической резинки. Процентное соотношение уклона составляет от двух до пятнадцати единиц – разница между торцом в начале и конце трубы должна составлять от 2-х до 15-ти см. При изменении направления канализации следует делать градус поворота больше прямого. Трубы, обеспечивающие связь со стояком, должны присоединяться под углом менее 45°.

Установка стиральной машины, посудомойки и другого аналогичного оборудования

Монтаж сантехнических приборов по типу стиральной машины, посудомойки и т.д. предполагает соблюдения следующих требований:

• При отсутствии обратного клапана не устанавливаются без учета ограничения уровня (расположение выпускного шланга) – производитель указывает данный параметр в индивидуальном порядке.
• Обязательная установка сифона для исключения протечек.
• Обеспечение стационарного слива воды.
• Подключение оборудования к водопроводной системе происходит с применением шлангов диаметра 3/4 дюйма. Дополнительно следует провести установку резиновых прокладок.

Выполнение ремонта в ванной, равно как и устройство санузла с нуля требует обязательного монтажа водопроводных труб. И при этом именно в случае выполнения ремонтных работ не всегда удаётся расположить новые тубы водопровода на привычных местах. Помехой тому может стать перепланировке комнаты, приобретение нестандартных сантехнических приборов и установка их в отличных от ранее занимаемых мест. В этом случае разводка труб потребует разработки кардинально новой схемы прокладки магистрали (и канализации при необходимости) по ванной комнате.

Для понимания принципов выполнения работ по укладке системы водопровода предлагаем вашему вниманию материал и видео ниже.

Виды разводки. Их преимущества и недостатки

Для систем водоснабжения и отопления в жилом помещении могут быть использованы следующие схемы:

• тройниковая;
• коллекторная.

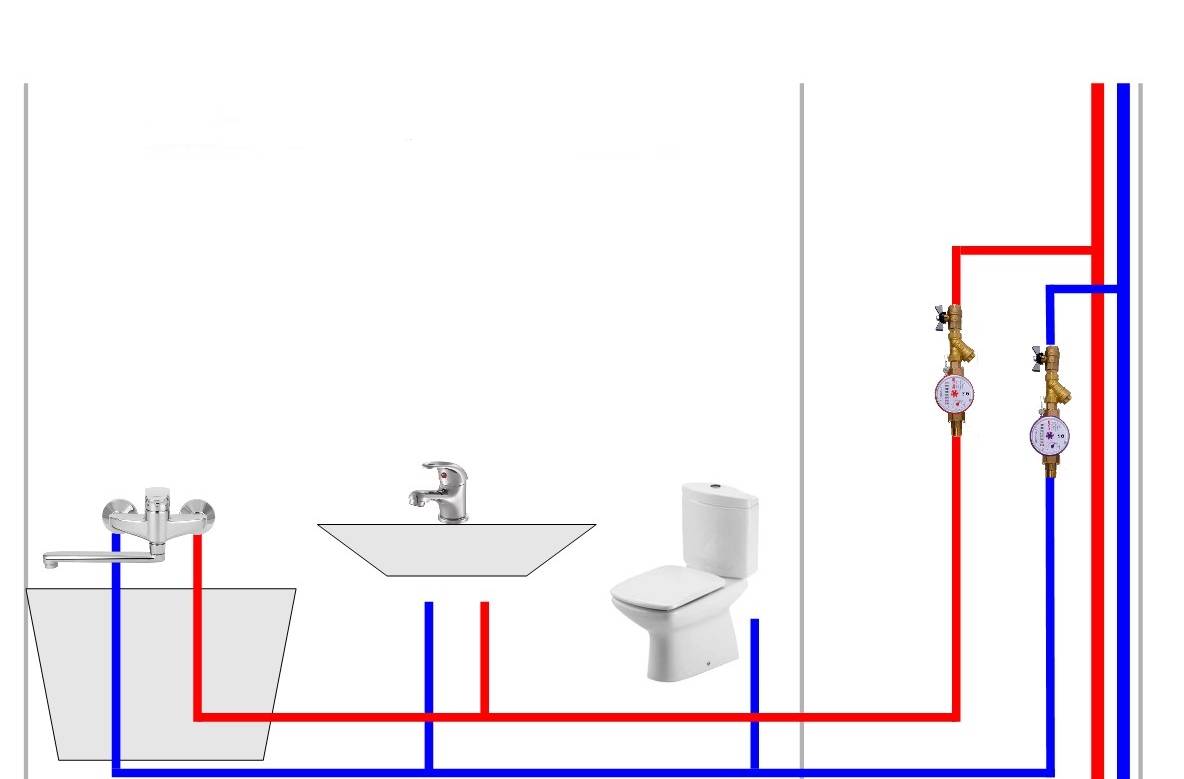

Тройниковая разводка

Тройниковая схема разводки – это последовательное соединение труб и их подвод к точкам водозабора (раковина, душ, унитаз и так далее).

Последовательное подключение точек забора воды

Преимуществами такой системы подключения водопроводных труб являются:

• невысокая стоимость, так как при использовании последовательного подключения требуется минимальное количество труб и соединительных фитингов;
• простота монтажа системы;
• компактность – трубы занимают минимальное количество пространства жилого помещения.

Среди недостатков можно выделить:

• недостаточность напора при одновременном включении нескольких кранов, входящих в систему водоснабжения или отопления;
• затруднение поиска протечки в случае сильного перепада давления жидкости в системе;
• необходимость полного отключения водоснабжения системы для выполнения ремонтных и/или профилактических работ.

Тройниковая разводка преимущественно используется при обустройстве коммуникаций в малогабаритных квартирах или загородных домах с малым количеством точек водозабора.

Коллекторная разводка

Коллекторная разводка представляет собой параллельное подсоединение труб системы водоснабжения/отопления к центральному стояку при помощи специализированного устройства – коллектора, который устанавливается на вводе системы в здание.

Параллельное подключение точек водозабора

У данной системы подключения сантехники также имеются свои преимущества и недостатки. К положительным моментам можно отнести:

• стабильность напора подачи воды во все подключенные устройства, независимо от использования остальных сантехнических устройств;
• возможность в кратчайшие сроки обнаружить неисправности в работе того или иного оборудования, а также мест образования протечки;
• возможность выполнения ремонтных работ без необходимости отключения от водоснабжения иных точек потребления;
• однородность температуры подаваемой жидкости.

К отрицательным моментам относятся длительность монтажа, так как к каждому сантехническому прибору требуется подвести отдельную трубу, и увеличение стоимости материалов (труб, тройников, фитингов, держателей и так далее).

Коллекторная разводка в отличие от тройниковой позволяет максимально оптимизировать работу каждого сантехнического оборудования в отдельности. Например, для стиральной машины можно установить дополнительный фильтр, что значительно продлит срок ее эксплуатации.

Водоснабжение частного дома из колодца – варианты

Чтобы организовать автономное водоснабжение из колодца, понадобится электронасосное оборудование для водного забора. Применять механизмы в виде ручных насосов и прочих приспособлений непрактично и не слишком разумно в силу того, что простейший вибронасос можно приобрести на рынке всего лишь за 20 у.е.

Прочее оборудование также относительно недорого, к примеру начальная стоимость насосной станции с гидроаккумулятором, реле и манометром отсчитывается от 100 у.е.

Также собственнику придется прокладывать наружный и внутренний водопровод из различного вида труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение накопительных емкостей, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогой гидроаккумулятор большого объема и накачивать в него воду насосом через реле давления, которое отключит водоподачу при достижении заданного напорного порога.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади – вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы – использование вверху емкости сливного шланга, выходящего на улицу.

Рис. 5 Водоснабжение частного дома из колодца с гидробаком

Водоснабжение с гидроаккумулятором

Автономная система водоснабжения из колодца без накопительной емкости рассчитана на непрерывное пополнение водных запасов во время водопотребления и подходит для колодезных источников с высоким дебитом. Она включает в себя глубинный или поверхностный насос, напорное реле, манометр и аккумуляторный бак.

Функционирование автономной гидроаккумуляторной системы происходит по следующему принципу. Включенный электронасос нагнетает воду в трубопровод и гидравлический аккумулятор, представляющий собой бак из металла с эластичной мембраной. После наполнения водой гидробака, она давит на мембрану подключенного к нему реле давления, внутри его происходит размыкание контактов и цепь питания насоса прерывается. Обычно верхний порог отключения реле в частных домах устанавливает на уровне 2,5 бара.

При водопотреблении напор в магистрали падает, и когда он достигает порога включения реле (примерно 1,5 бара), на электронасос снова подается электропитание и происходит закачка воды. Процесс периодически повторяется, временной интервал между циклами определяется объемом гидробака.

Благодаря гидробаку с эластичной мембраной, трубопровод не подвержен сильным гидроударам, а собранный в резервуаре водный объем гарантируют некоторый запас при отключении электроэнергии.

Рис. 6 Типовая вибрационная помпа и схема ее установки

Начинаем со схемы

Набрасывая схему будущей разводки водопровода, стоит учитывать, к какому из сантехнических приборов какая вода будет подаваться в обязательном порядке. Схематично это будет выглядеть примерно так:

• Ванна, душевая кабина и раковина – здесь подводим трубы холодного и горячего водоснабжения, а также канализацию.
• Унитаз – подводка трубы холодной воды и канализации.
• Стиральная машина – канализация и туба с холодной водой.

Все это следует схематично выполнить на бумаге в цвете. Холодный водопровод – синим, горячий – красным колером.

• ГВС – один кран;
• ХВС – один кран;
• Подача холодной воды к машине-автомат – один кран;
• Унитаз – при желании на бачок устанавливают запорный вентиль.
