Как сделать сэндвич – дымохода через стену дома своими руками: Пошаговая технология – Обзор

Некоторые нюансы при монтаже

Необходимо обеспечить качественную изоляцию

Перед тем как приступить непосредственно к соединению и установке дымохода, давайте рассмотрим некоторые правила, которые нужно учитывать при работе:

Для сведения к минимуму разницы температур, а также потерь тепла, рекомендуется располагать большую часть дымохода внутри отапливаемого помещения. Благодаря этому вы также сможете создать подходящие условия для качественной работы отопительной системы.
Чаще всего сэндвич трубу монтируют внутри отапливаемого здания, выводя выходное отверстие трубы на крышу постройки. Но есть и другой метод, применяемый реже, когда трубу проводят через стену постройки и располагают вдоль стены.

Шибер для дымохода
Чтобы иметь возможность регулировать уровень тяги, в дымоход монтируется специальная труба с шибером (с немецкого языка – заслонка), позволяющая частично перекрывать дымовой канал. Рукояткой из трубы, которая двигает заслонку, вы можете регулировать тягу, в зависимости от погодных условий и типа топлива, которое используете.

На выходе дымовой трубы с крыши, который расположен снаружи, необходимо установить дефлектор, который будет обеспечивать защиту системы отвода газов от проникновения туда осадков, мусора и прочих ненужных предметов. Он будет способствовать хорошему прохождению дыма и уберегать трубу от запирания дыма внутри, когда дует сильный ветер. Вместо дефлектора, выходное отверстие можно закрыть грибком, термогрибком или искрогасителем, если это разрешено.
Выводить трубу на крышу нужно с минимальным расстоянием в 50 см над коньком.
В наклонных или горизонтальных участках дымохода нужно монтировать специальные тройники для отвода конденсата, который будет образовываться на стенках трубы. Если же тройников нет, то трубы необходимо соединять не так, как обычно – «по дыму», когда верхнюю трубу раструбом нужно надеть на нижнюю, а совсем наоборот – «по конденсату».
Не помешает составить план или чертеж будущего дымохода, учитывая все истинные размеры, тогда вы сможете легко ориентироваться в работе и знать, что и как делать. Это значительно ускорит процесс.
Установка дымохода из сэндвич труб начинается от нагревательного прибора: первый элемент трубы соединяется с выходным патрубком при помощи переходника

Когда в роли прибора выступает печь или камин, важно чтобы эта первая труба не имела утеплителя внутри, так как она находится в непосредственной близости от источника тепла. В противном случае утеплитель сгорит и попадет в печку.

Сборка

Придерживаясь этих правил, вы сможете легко и качественно установить в своем доме или бане дымоход из сэндвич труб. Это не составит большого труда, но вы, несомненно, не пожалеете о том, что выбрали этот материал (в отличие от людей, выбравших асбестовые трубы), так как эта конструкция может дать вам все, что нужно каждому владельцу от дымоходной трубы. Итак, выяснив все преимущества и недостатки сэндвич труб, а также узнав правила их монтажа, давайте рассмотрим, как же их правильно установить у себя в помещении.

Для чего нужна сэндвич-труба в бане

При выборе банного дымохода нужно руководствоваться такими требованиями:

• Дымоотвод лучше монтировать из высококачественной нержавеющей стали. Этот материал обладает хорошей жаростойкостью, а еще не образует конденсата.
• Печь-каменка обычно сильно раскаляется, трубам приходится переносить высокие температуры. Поэтому для монтажа необходим толстый металл (0,8-1 мм). Более тонкие аналоги очень быстро прогорают, и всю конструкцию приходится менять.
•  Для теплоизоляции лучше брать базальтовую вату. Она, в отличие от минеральной, сохраняет свои характеристики даже при самых высоких температурах.
• Выбирать трубы лучше с лазерными, а не «катанными» швами. Такая сварка значительно продлевает долговечность конструкции.

Всем этим требованиям соответствует конструкция сэндвич-дымохода. Кроме того, она обладает следующими достоинствами:

• Высочайшие антикоррозийные качества (в том числе, за счет отсутствия конденсата).
• Стойкость к высоким температурам.
• Длительный срок службы.
• Легкость монтажа.
• Привлекательный внешний вид.
• Простота ухода и чистки – такие дымоходы почти не скапливают сажу.
• Пожарная безопасность.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Источник

Устройство сэндвич дымохода

На сегодняшний день такие трубы являются наиболее популярными для организации дымоходов для частных домов и бань. Сэндвич труба состоит из трёх основных слоёв:

• внутренний контур, выполненный из металла;
• промежуточная прослойка теплоизолятора, которая может иметь различную ширину в зависимости от эксплуатационных условий;
• наружный металлический контур.

Теплоизоляционный слой сэндвич изделия, как правило, представлен базальтовыми материалами. Помимо основных конструктивных элементов, сэндвич дымоходы включают в себя и вспомогательные детали. Рассмотрим, из каких элементов состоит сэндвич дымоотвод:

• специальные крепёжные элементы — кронштейны;
• ревизии;
• хомуты (обжимного типа);
• потолочно-проходные узлы (ППУ);
• тройники;
• уголки;
• розетты;
• разгрузочные платформы;
• крызы;
• окапники.

Сэндвич конструкция, выполненная с учётом всех монтажных правил, позволяет обеспечить эффективное удаление продуктов сгорания. Рассмотрим основные преимущества сэндвич конструкций, которые позволяют им быть настолько эффективными в своём деле:

• внутренний контур, как правило, выполняется из жароустойчивого материала (нержавеющей стали), поэтому он способен выдерживать высокие температурные показатели;
• сэндвич трубы обладают антикоррозийными свойствами, поэтому она способна переносить воздействие конденсата, который образуется в канале из-за разницы температур;
• промежуточная прослойка базальтового утеплителя надёжно предохраняет наружную трубу, выполненную из оцинковки, от перегрева;
• конструкция таких изделий предохраняет утеплитель от попадания влаги;
• сэндвич каналы способны обеспечить нормальные показатели тяги в системе.

Сендвич -трубы изготавливаются из различных видов стали, а в качестве утеплителя, в основном, применяется минвата

Конец дымового канала, как правило, выходит на крышу и может быть оснащён следующими конструктивными элементами:

• грибок. Необходимый элемент конструкции, который выполняет защитную функцию, предохраняя канал от мусора, а также за счёт аэродинамической конструкции обеспечивает подсос воздуха;
• искрогаситель. Устройство, которое необходимо для улавливания искр, вырывающихся вместе с дымом из канала. Искрогаситель предохраняет кровлю, смонтированную из горючих материалов, а также близлежащие постройки с насаждениями от внезапного воспламенения;
• флюгер. Устройство, которое измеряет направление ветра, а также служит в качестве декоративного элемента на крыше.

Структура сэндвич дымохода позволяет прокладывать его не только внутри дома, но и выводить канал через стену, чтобы большая его часть располагалась на улице. Однако наиболее эффективный вариант монтажа такой дымоотводной трубы — внутридомовой.

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

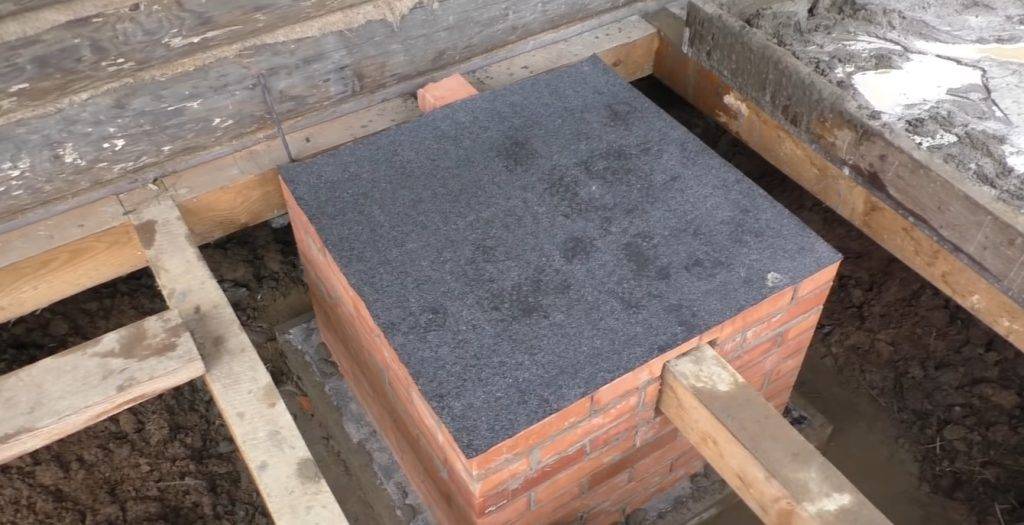

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено

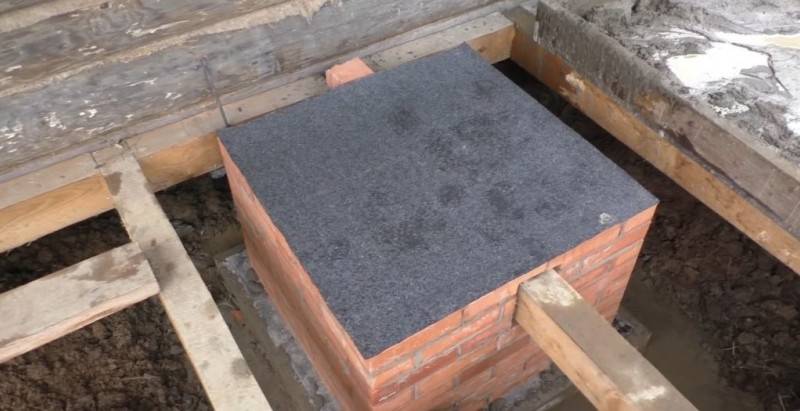

Фундамент под печь, выложенный сверху кирпичом

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.

От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Горизонтальный тонкостенный участок дымохода

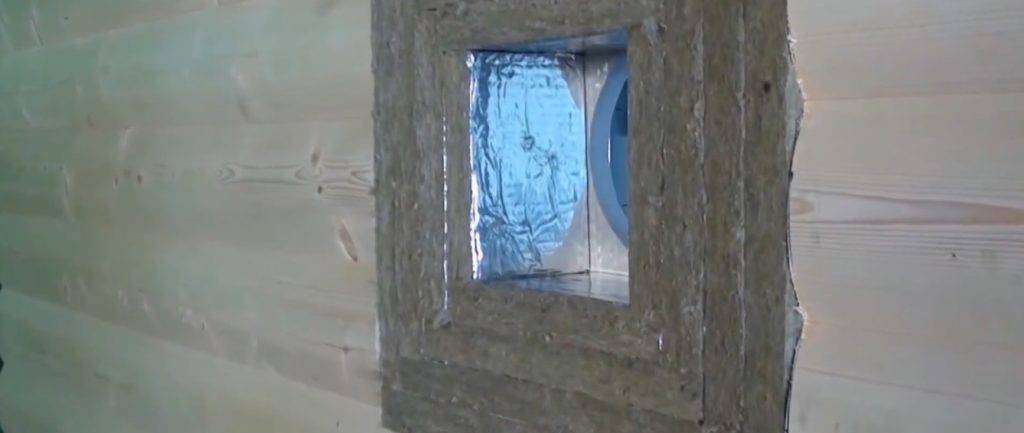

Вокруг сэндвич-трубы укладывают утеплитель.

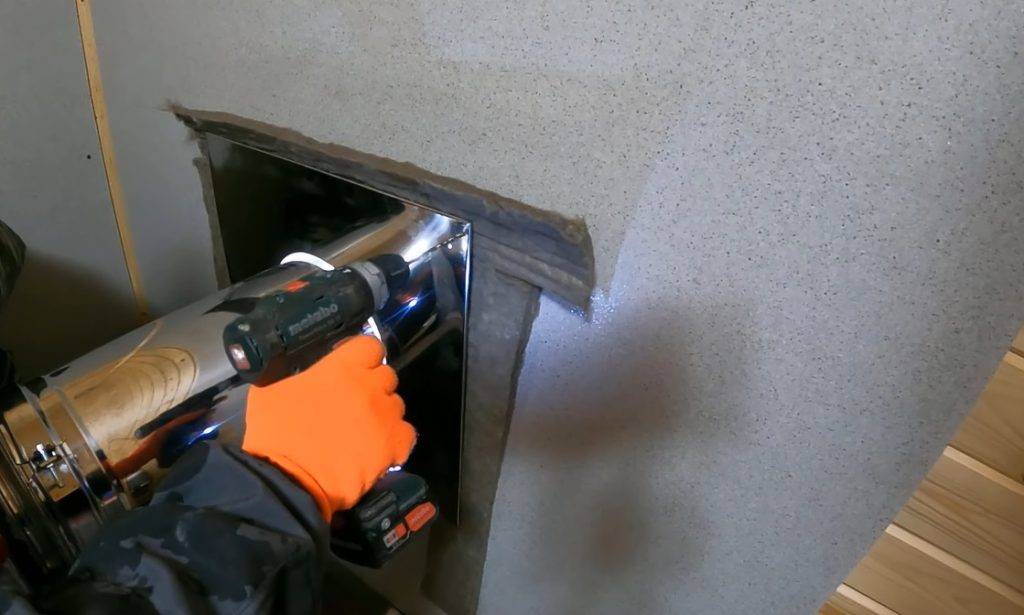

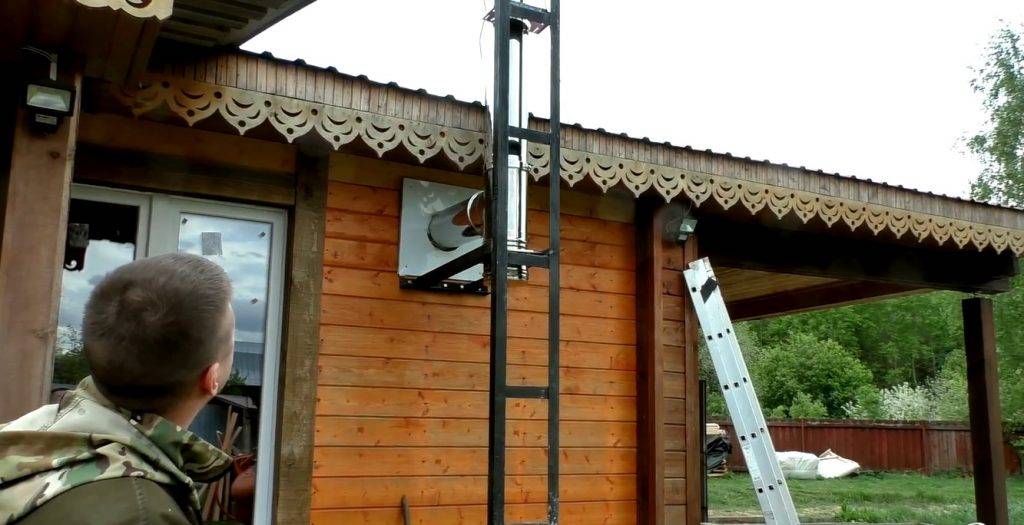

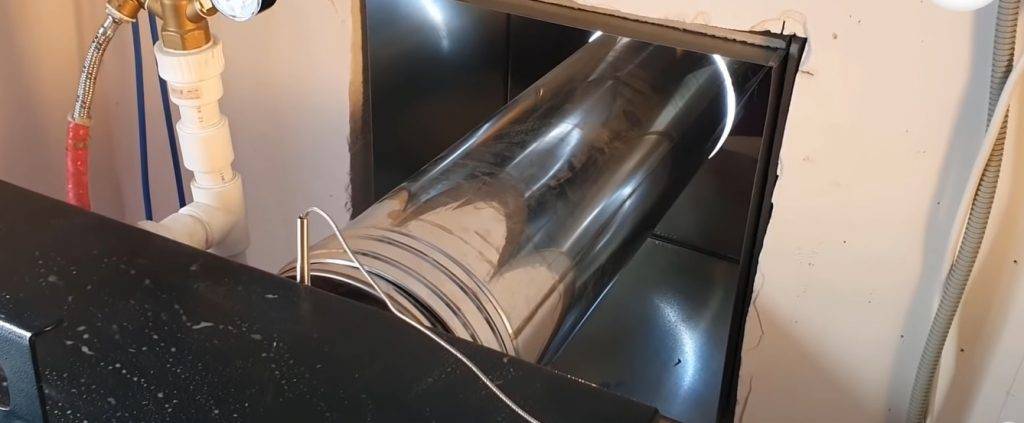

Проходка стены

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

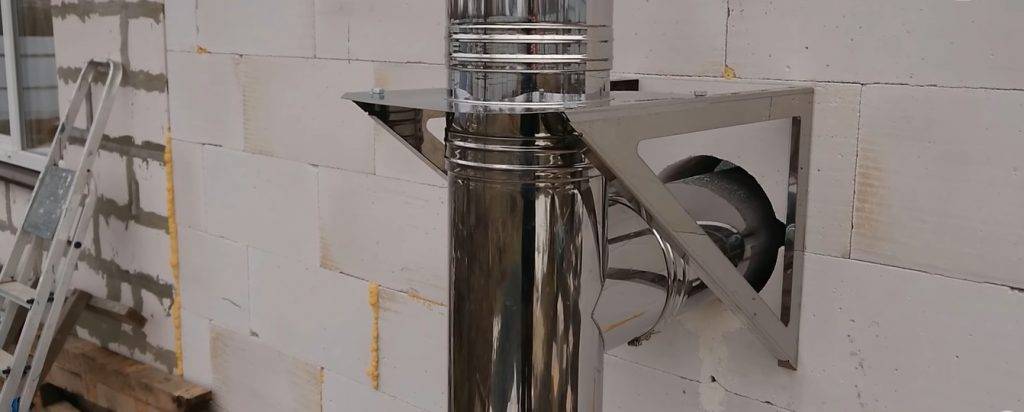

Защитный лист ППУ и тройник

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

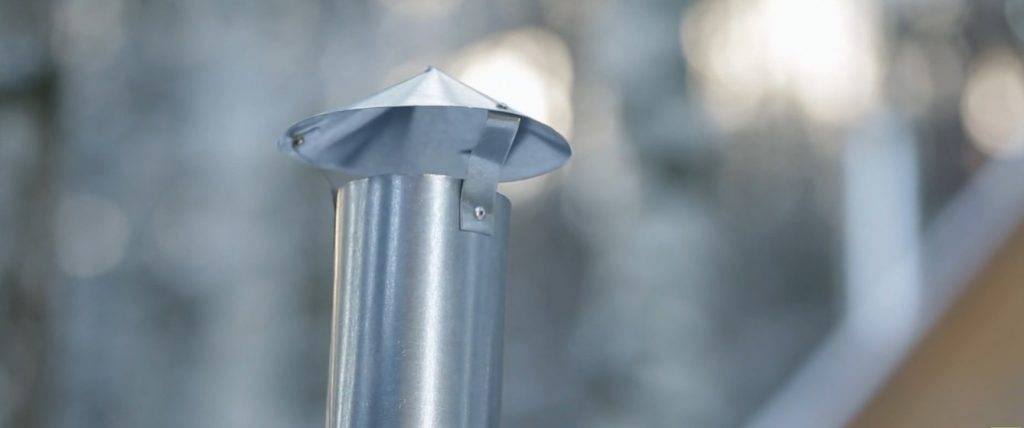

Зонт

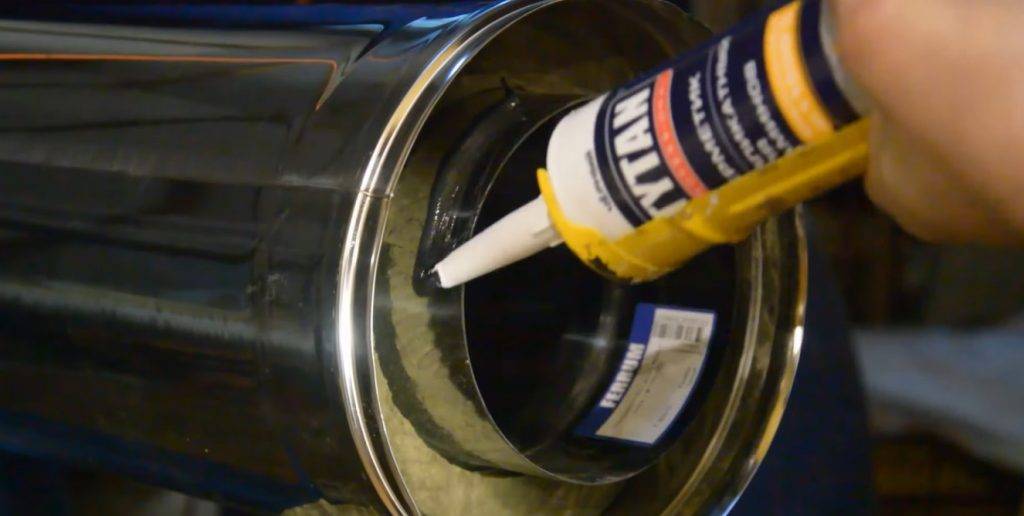

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Какие расчеты нужны для корректного размещения трубы

Высота внутреннего отрезка дымохода до кровли, как правило, прописана в проекте дома.

Однако есть еще ряд нормативов, на которые следует обратить внимание при расчете высоты дымовой трубы над крышей:

• если кровля плоская, то дымовая труба должна возвышаться над ней на 50 см;
• для установки на крыше, которая изготовлена из пожароопасных материалов, дымоход должен достигать 1 м в высоту;
• в тех случаях, когда от дымохода до конька кровли расстояние превышает 3 м, высота трубы должна достигать условной линии, проведенной в 10º ниже конька;
• для тех ситуаций, когда отступ между коньком и дымоходом составляет не более 1,5 метров, высоту дымовой трубы нужно делать не ниже 0,5 метра.

Таким образом, сделать сэндвич трубу своими руками сможет каждый желающий, ведь на рынке можно найти все необходимые материалы для этого.

Установка

Установка дымоходов своими руками вполне возможна при соблюдении требований нормативной документации, изложенных выше. Конечно, это работа не для новичка, но если Вы живете в частном доме, то волей-неволей придется научиться ремонтным и монтажным работам.

Чертежи

До начала монтажа и закупки материалов необходимо начертить чертеж или хотя бы схему, тщательно продумать все нюансы и нормативные требования к расположению элементов, определиться с количеством и составом необходимых комплектующим.

Размеры

Длину трубы рассчитывают с учетом нормативных требований и высоты кровли (см. выше), но она не должна быть меньше, чем 5 м. Следует иметь в виду, что чем выше дымоотвод, тем больше должна быть толщина теплоизоляционного слоя, иначе охлаждение отходящих газов будет приводить к уменьшению и даже опрокидыванию тяги.

Диаметр принимается в соответствии с паспортом теплогенератора. Если диаметр выходного патрубка у котла нестандартный, то выбирают ближайший больший диаметр трубы. При устройстве самодельной или кирпичной трубы диаметр должен соответствовать нормативам (см. выше).

Подбор места для выхода через стену

Бывают разные виды стены – фронтальная и боковая. Боковая стена находится со стороны скатов кровли и под свесами кровли, на нее льется вода с кровли (или на ней расположены водосточные желоба). Над фронтальной расположен небольшой выступ кровли, вода с крыши на нее не попадает.

Идеальный вариант выхода дымохода из сэндвич-труб через стену – через фронтальную стену и таким образом, чтобы сверху по вертикали не находились окна, балкончики и другие препятствия, которые придется огибать.

Вариант, когда дымоотвод прокладывается вдоль боковой стены, хуже – придется проводить конструкции через свес кровли и громоздить вокруг систему водоотлива.

(Вода, льющаяся на дымопровод со ската кровли, уменьшает срок гильзы сэндвича, особенно оцинкованного, может привести к намоканию/замерзанию утеплителя, повышению теплопроводности сэндвича, уменьшению тяги; нагреву и даже загоранию стены дома).

Любые огибания окон и других препятствий уменьшают тягу в борове.

Но иногда можно отступить от стены, обогнуть свес кровли и не делать проход сквозь конструкции свеса:

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

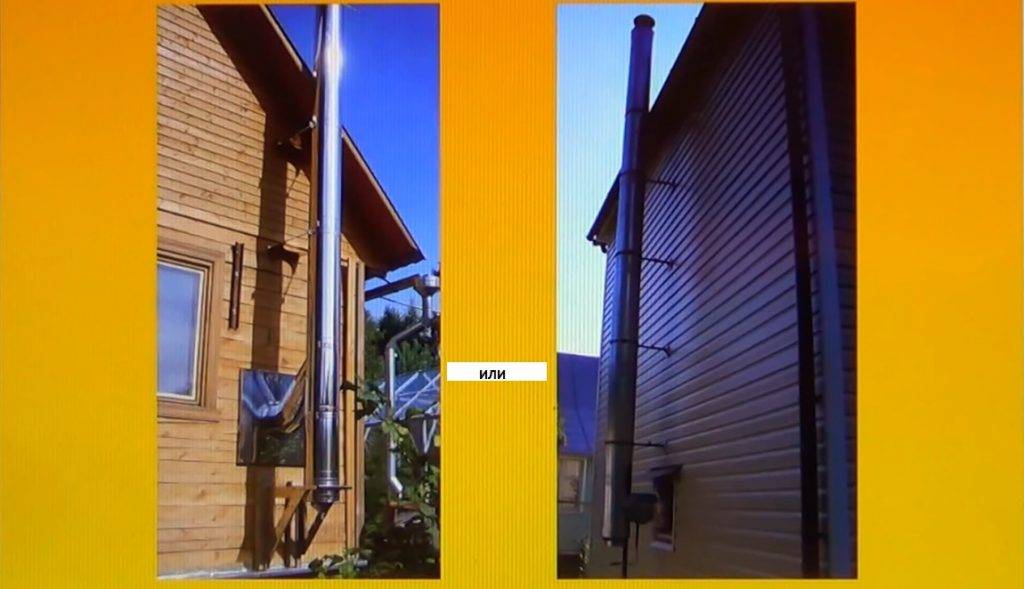

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

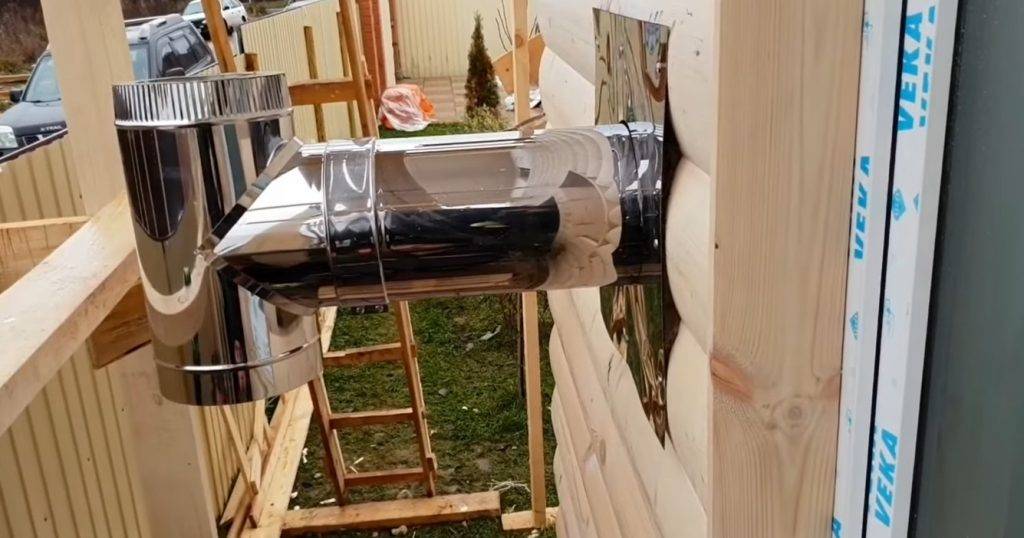

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

1. Внутренний (классический). Трубу выводят через потолок помещения и крышу.
2. Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Рекомендуем ознакомиться: Как правильно заменить трубы в системе канализации

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Разновидности труб

Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения

Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:

• одностенные (однослойные);
• гофрированные;
• сэндвич-трубы.

Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Одностенные трубы

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Гофрированные трубы

Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.

Гофрированные трубы

Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

• обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
• позволяет устанавливать дымоход снаружи здания;
• образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
• нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
• система монтируется быстро и без хлопот по утеплению трубы.

Сэндвич системы

Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.

Обязательные условия

Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.

В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.

Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.

Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.

Из каких материалов производятся сэндвич трубы?

На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:

• нержавейки;
• оцинковки.

Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.

Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной

Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.

Таблица 1

Марка стали	Характеристики
AISI 304	Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу.
AISI 316	Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа.
AISI 430	Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости.
AISI 439	Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт.
AISI 316I, AISI 321	Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C.
AISI 310S	Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C.

Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
2. Затем обтяните стенки армирующей сеткой;
3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

• Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
• Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Этапы установки дымохода

До момента установки растяжек на дымовой трубе для ее надежной фиксации, требуется произвести еще ряд действий, итогом которых будет вывод трубы на крышу строения. Перечислим основные действия:

• Выбор места расположения отопительного прибора
• Подключение очага к короткому участку сэндвич-дымохода без изоляции
• Сборка модулей трубы снизу вверх — от отопительного агрегата и выше, к крыше
• Провод трубы через перекрытия потолка
• Крепление участков дымохода к стене для фиксации
• Провод трубы через кровлю
• Тщательная изоляция всех участков дымохода, прилегающих к горючим плоскостям (стены, перекрытия, кровля и другие)

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
2. Если внешние, то просто на внешнюю поверхность.
3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли.  Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Рекомендуем ознакомиться: Как самостоятельно устранить сильный засор в унитазе?
