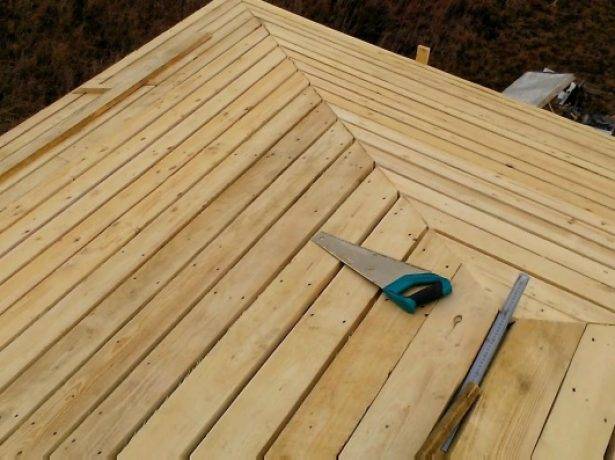

Виды обрешетки
Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.
| Тип обрешетки | Краткое описание эксплуатационных характеристик |
|---|---|
Шаговая | Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши. |
Сплошная | Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном. |
Комбинированная | Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки. |
Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.
Укладка мягкой черепицы
Начинать работу нужно с точной разметки положения первого ряда, в этих целях на подкладке отбивается линия. Как именно? Отмерьте от края ширину мягкой черепицы и прибавьте к этому значению 10 мм, именно столько первый ряд должен отступать от изгиба карнизной планки. Такие метки должны быть с двух сторон ската. Затем при помощи отбивочного строительного шнура нужно отбить линию. Сделанная разметка ускорит работу, отпадет потребность каждый раз снимать размеры. Кроме того, с ее помощью удастся первый ряд сделать идеально ровным, а именно он прежде всего бросается в глаза.
Натягивают нить
Шаг 1. Внимательно осмотрите обратную сторону черепицы, там есть две пленки. На одной написано, что ее перед монтажом снимать нельзя, а на второй наоборот. Снимите широкую ленту, она откроет слой клеящегося битума.
С обратной стороны снимают пленку
Шаг 2. Уложите первый гонт таким образом, чтобы его верхняя кромка лежала точно по отбитой линии. Выровняйте края, они должны располагаться на расстоянии 10 мм от ветровой и карнизной планки. Плотно прижмите клейкий слой к металлу. Далее продолжайте работы по такому же алгоритму, гонты карнизной черепицы должны быть ровными в стыках, нахлесты не делаются.
Укладка первого гонта
Укладка следующего гонта

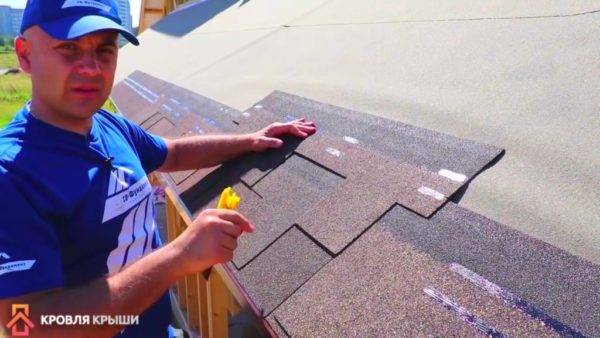

Шаг 3. Начинайте приклеивать обычную гибкую черепицу. Перед установкой также нужно удалить защитную полиэтиленовую пленку.
Приклеивание гибкой черепицы
Следите, чтобы торцы были идеально параллельными металлическим планкам. Плотно прижимайте гонты руками. Мы уже упоминали, что чем теплее на улице, тем лучше приклеивается покрытие, тем надежнее фиксация.
Гонты нужно хорошо прижимать руками
На расстоянии 1 см под каждой клейкой полоской вбивайте гвоздики с широкими шляпками. Есть одна особенность – вверху гонта по углам вбивается только по одному гвоздю. Таким образом закрепите весь первый ряд гибкой черепицы.
Фиксация гибкой черепицы гвоздиками
Гвоздики вбивают под битумными полосками
Шаг 4. После окончания монтажа первого ряда обычных гонтов, можно приступать ко второму. Технология требует, чтобы второй ряд приклеивался со сдвигом, за счет этого накрываются и герметизируются места стыков гонтов первого, одновременно закрываются шляпки вбитых гвоздей. Производители предусмотрели такое смещение, отмерять ничего не надо. Отступите на ширину клеящих полосок и располагайте следующий гонт над ними с учетом размеров вырезов. Далее технология монтажа ничем не отличается.
Второй ряд должен приклеиваться со сдвигом
Фиксация второго ряда
В связи с тем, что второй ряд укладывается со смещением, крайний гонт придется обрезать. Приложите его на место, отметьте места отрезания. Резать мягкую черепицу лучше на деревянных небольших подставках, они гарантированно предохраняют подстилку от случайных повреждений. Но опытные кровельщики делают это на уже установленной черепице, поворачивают гонт обратной стороной и аккуратно острым ножом отрезают. Новичкам так поступать не рекомендуется, слишком велики риски повредить покрытие.
Наметка для обрези
Обрезка излишков в изнаночной стороны
Шаг 5. На каждом закрепленном ряду по очереди отгибайте листки мягкой черепицы и забивайте под ними по гвоздю. Затем намажьте обратную сторону лепестка мастикой и приклейте к нижнему гонту. Лепестки имеют под защитной пленкой битум, но для гарантирования прочности сцепления опытные строители рекомендует дополнительно смазывать поверхности мастикой. Это не отнимает много времени и полностью исключает подрыв элементов порывами ветра.
Монтаж гибкой черепицы
Гибкая черепица на фото
Укладка ендов и подстилочного ковра
С этих операций начинается укладка мягкой черепицы. Нет большой разницы в технологии монтажа покрытий различных производителей и ценовых категорий. Если до конца разобраться с одним видом кровли, то без проблем можно работать с другими. Все работы следует начинать с проверки скатов. Надо узнать их длину и ширину, замерить диагонали. Оптимальный случай – кровля имеет идеальную прямоугольную форму. Если есть проблемы, то их нужно исправлять частично на стадии изготовления обрешетки, а частично во время непосредственного покрытия. Выбирать следует такое соотношение, чтобы после исправлений крыша имела симметричный вид.
Объект перед укладкой гибкой черепицы и монтажом плит ОСП-3
Сплошная обрешетка из ОСП-3 плит
Плиты уложены вразбежку

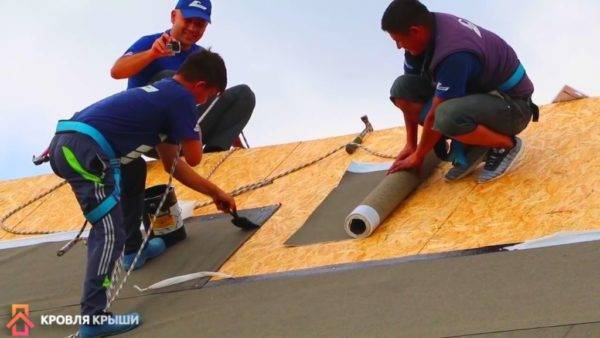

Шаг 1. Работы начинаются с ендов (стыков двух скатов). Настелите в них подкладочный ковер, он реализуется в наборе с кровлей. Цвет лицевой поверхности совпадает с цветом черепицы.
Подкладочный ковер под ендову
Процесс настила подкладочного ковра
Ширина ковра не менее одного метра, по обеим сторонам должно быть примерно по 50 см защиты. Аккуратно выровняйте материал, не допускайте появления складок. Отрежьте лишние куски. После того как примерка закончена, следует промазывать битумной мастикой края и окончательно приклеивать ковер. Мастика должна быть качественной, ширина промазанной полосы не менее десяти сантиметров. Толщина слоя мастики примерно 1 мм, покрывайте материалом всю поверхность без пропусков, пользуйтесь шпателем из нержавейки соответствующей ширины.
Нанесение битумной мастики тонким слоем
Приклеивание подкладочного ковра
Ендовный ковер приклеивается частями после примерки и проверки положения
Обращайте внимание, чтобы во время прижимания он не смещался. Прижимать можно руками или твердым резиновым валиком
Для гарантии прибейте его гвоздиками с широкими шляпками. Но делать это необязательно, ендовный ковер сверху закрывается подстилочным, а потом гонтами мягкой черепицы. Гвоздики вбивайте с шагом 20–25 см на расстоянии трех сантиметров от края.
Вбивание гвоздиков с шагом 15-20 см и с отступом 3 см от края
Гвоздики нужно вбивать по всему периметру
Шаг 2. Расстилайте по основному скату подкладочный ковер снизу вверх
Обратите внимание на белые полосы, они должны быть вверху. В дальнейшем защитная бумага с этих полос снимается и приклеивается следующая полоса покрытия
Лента должна быть максимально ровной, фиксировать начинайте только после проверки положения по всей длине.
Настил подкладочного ковра снизу вверх и слева направо
Промежуточная фиксация, чтобы подкладочный ковер не съезжал
По краю ската аккуратно отрежьте излишки. Закрепите подстилающий ковер гвоздями, вбивайте их в обычном порядке по белой полосе, в дальнейшем это место закроется.
Обрезка излишков
Шаг 3. Когда первая полоса зафиксирована, можно приступать к укладке второй. Внимательно следите, чтобы обе белые бумажные защитные ленты размещались друг против друга, постоянно проверяйте положение материала. Все в норме – снимайте защитную бумагу с обеих полос и приклеивайте покрытие. Если не хватает длины рулона, то место стыковки надо делать с нахлестом примерно 10 см и обязательно промазывать его битумной мастикой.
Настил следующего полотна
Между двумя полотнами убирают защитную ленту с липкого слоя
Чтобы соединить два полотна, край промазывают мастикой
Между полотнами снимают защитный слой
Продолжение укладки подкладочного ковра
Склеивание стыков
Таким же методом продолжайте накрывать всю обрешетку ската. На коньке надо ставить зазор для вентиляции пространства над утеплителем. Подстилочный ковер обязательно приклеивайте к ендовному, мы уже упоминали, что эти места самые опасные, здесь чаще всего появляются протечки.
Укладка плиток
Перед началом укладки плиток черепицы следует еще раз убедиться, что все слои кровли, предусмотренные проектом, выполнены в строгом соответствии с проектными решениями. В особенности это касается устройства мансардной кровли, неправильное утепление и нарушение вентиляции подкровельного пространства которой приводят к большим проблемам в период эксплуатации здания.
Когда основание выполнено, проверено, все комплектующие заготовлены на стройплощадке, можно начинать монтаж керамической черепицы. Укладку черепицы производит звено из трёх человек. Листы черепицы нужно поднять на кровлю, разложив пачками по 5 плиток каждая, в шахматном порядке, через один ряд обрешётки вдоль ската и через 1,2 метра поперёк ската кровли.
Способ укладки плиток керамической черепицы, а также их крепление зависит от вида плитки, уклона кровли.
Наиболее распространённые виды профиля:
- плоская или волнистая с замком – при уклоне от 22 до 60 держится за счет собственно веса. При укладке не требует крепления рядовых плиток, элементы соединяются меж собой в паз;
- плоская без замка, а также «бобровый хвост» – укладывается двумя способами: двойным налётом либо кроновым (гребешковым). Укладка ведётся снизу вверх. Основной недостаток – в выложенной черепице могут быть прозоры и щели, куда может затекать вода от косого дождя, талого снега. Чтобы избежать затеканий, швы промазываются известковый раствором с очёсами.
Укладка черепицы на крыше своими руками: фото
На заметку мастеру:Натуральная черепица – в чем отличие от цементно-песчаной
И керамическая, и цементно-песчаная черепицы обладают схожими техническими характеристиками: прочностью на изгиб и разрыв, высокой тепло-и морозостойкостью, водонепроницаемостью, хорошей формоустойчивостью, огнестойкостью, устойчивостью к агрессивным средам и солнечной радиации. Кроме того, они отличаются высокой шумоизоляцией, долговечностью и не накапливают статического электричества.
Отличаются же они друг от друга в основном составом сырья: цементно-песчаная черепица состоит из смеси цемента, извести, гипса, кварцевого песка и специальных компонентов натурального происхождения, тогда как керамическая черепица представляет собой обожженную глину;
- технологией изготовления: при производстве цементно-песчаной черепицы отсутствует этап высокотемпературного обжига;
- стоимостью: цементно-песчаная черепица дешевле в производстве и эксплуатации;
- количеством моделей: ассортимент керамической черепицы больше;
- цветовой гаммой: у керамической черепицы цветовая гамма значительно шире, чем у цементно-песчаной.
Если сравнивать оба продукта визуально, то профиль керамической черепицы тоньше и изящнее, формы – более плавные, замок – более глубокий.
На ощупь поверхность керамической черепицы менее шероховатая и более гладкая, чем у цементно-песчаной черепицы, что достигается более тонким помолом сырья.
Зима и работы по монтажу крыши – нюансы
При минусовой температуре можно не укладывать черепицу, но выполнять целый ряд кровельных работ, таких как возведение стропильной системы и сплошного деревянного настила для черепицы (закрывая его гидроветрозащитным материалом), а также монтаж пароизоляции, утеплителя.
Проверка как часть этапа подготовки
Для того чтобы в процессе сооружения системы обрешетки не возникло каких-либо ошибок, связанных, например, с перекосом материала, параметры монтируемой системы стропил необходимо измерить еще до начала непосредственной укладки.
- Сначала корректируется направление, по которому располагаются горизонтальные решетины, располагая их по принципу веера. В данном случае пространство, оставляемое между решетинами, должно увеличиваться по направлению к фронтону с большим размером.
- Удалять любые отклонения в вертикальном направлении следует по тому же принципу веера, формирования незначительный люфт деталей в нужном направлении.
Особенности выбора
При выборе керамочерепицы для укрытия собственного дома важно ориентироваться на такие параметры:
Характеристики керамической черепицы – к основным из них относятся минимальный угол наклона скатов, рекомендуемый производителем (может составлять от 22 до 40° в зависимости от типа профиля), вес одного элемента и 1 кв. м. покрытия.
Габаритные размеры – определяют шаг обрешетки под укладку керамической черепицы, количество черепичин для покрытия 1 м2 крыши. Расчет материала производится на основании этих данных, поэтому определиться лучше заранее.
Гарантийные обязательства производителя – как правило, заводы дают гарантию на материал не менее 30 лет.
Относительно декоративных качеств, то здесь все зависит от личных предпочтений и финансовых возможностей владельца дома. При этом стоимость керамочерепицы начинается от 1000 руб./м2.
Рисунок 11. Разные виды черепицы по декоративным качествам
Способы укладки керамической черепицы
В зависимости от вида керамической черепицы: пазовой или ленточной, различают два способа установки:
- Пазовая керамическая черепица содержит пазы для крепления кровельного покрытия по горизонтали и вертикали. Монтирования выполняется от нижнего к верхним рядам. Для крепления используют гвозди и проволоку, а соединяют черепицу между собой посредством поперечных пазов.
- Ленточная черепица плоская без горизонтальных пазов, поэтому монтируется к обрешетке в нахлест верхнего ряда на нижний. К тому же, первый и последний нечетный ряд представляет собой половинчатые элементы черепички. ленточная черепица имеет различные способы крепления: раствором цемента с известью; кляммерами – специальными приспособлениями, которые монтируют к обрешетке, а монтирование кровельного покрытия производиться на них; или посредством пазов на черепице и оцинкованных гвоздей. В ряде случаев только каждый второй элемент монтируется к обрешетке.
Натуральная черепица: плюсы и минусы
К преимуществам следует отнести:
- Срок службы керамической кровли является самым продолжительным, среди всех кровельных материалов и составляет более 100 лет. По истечении этого срока, материал начинает постепенно разрушаться под действием коррозии и других факторов окружающей среды.
- Эстетическая красота. Подавляющее большинство современных кровельных материалов, так или иначе, имитируют внешний вид и фактуру классической керамики. Следовательно, визуальные параметры керамической кровли является эталоном, а остальные материалы пытаются ему подражать.
- Технологичность. Эта характеристика обусловлена относительной простотой монтажа кровли из данного материала. Применение такой черепицы не требует специализированного дорогостоящего оборудования.
- Возможность монтажа при отрицательных температурах, в отличие от большинства других кровельных материалов.
- Керамика является негорючим материалом, поэтому керамическое покрытие относится к противопожарному классу НГ и полностью пожаробезопасна.
- Простота обслуживания и ремонта. Керамическая кровля состоит из отдельных плиток, каждую из которых, в случае необходимости, можно заменить, не разбирая кровельное покрытие. Также, при демонтаже кровли для проведения ремонтных работ, такую черепицу можно будет использовать повторно.
- Обладает высокими шумоизоляционными и теплоизоляционными характеристиками. Отлично сохраняет тепло во время зимних морозов, и в то же время оставляет внутренние помещения здания прохладными в летнюю жару.
- Для производства такого покрытия используются только натуральные компоненты, что позволяет называть её экологически чистым материалом.
ВАЖНО!
Современная керамическая черепица считается самым престижным кровельным материалом, благодаря чему пользуется стабильным спросом в частном строительном секторе, несмотря на все свои недостатки.
Натуральная черепица: фото покрытия
К основным недостаткам относятся:
- Высокая цена материала.
- Необходимость в усилении стропильной системы из-за высокого веса керамической черепицы.
- Материал укладывается только вручную, что создает некоторые трудности и замедляет процесс монтажа кровли.
- Еще одним недостатком керамического кровельного материала можно считать хрупкость. Керамическая черепица требует аккуратного обращения в процессе транспортировки и выполнения монтажных работ.
Доборные элементы
Инструкция по монтажу
Монтаж натуральной черепицы рекомендуется доверить профессионалам, однако при отсутствии такой возможности допускается выполнить укладку кровельного покрытия самостоятельно.
Разметка и установка обрешётки
Обрешётка под натуральную черепицу выполняется из брусьев с сечением 50х50мм или 40х60 мм. Вдоль карнизных участков необходимо уложить пиломатериалы с шириной, на два сантиметра больше, чем этот показатель у рядовых элементов. Горизонтальные брусья обрешётки укладываются в количестве, которое соответствует количеству черепичных рядов с прибавкой дополнительного карнизного ряда.
Разметка места укладки обрешёточных брусьев производится посредством мелованного шнура и шаблонов, которые совпадают по размерам с полезной высотой одной черепичной плитки. Стыковку горизонтальных реек выполняют на стропилах.
Для расчёта шаг обрешётки следует из общей скатной длины вычесть показатель длины нижнего шага, а также расстояние от низа последнего обрешёточного бруса. Полученный результат делится на ориентировочный шаг обрешётки.
Самый простой метод для расчёта каркаса состоит в учёте стандартной длины в 40 см при нахлесте в 5,5-9 сантиметров. Исходя из стандартных данных, шаг обрешётки составляет длину черепицы, из которой вычитается величина нахлеста. Как правило, оптимальный размер шага не менее 31 и не более 34 сантиметров.
Кладка и крепление натуральной черепицы

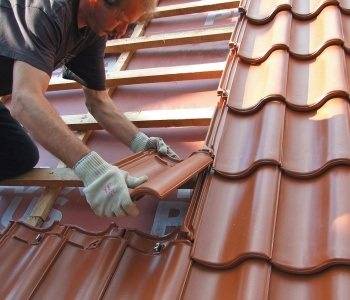

Укладка черепицы начинается с равномерного распределения стопок кровельных элементов по кровельной поверхности. Такой принцип не нагружает излишним весом стропильную систему.
Сначала выкладывается верхний ряд натуральной черепицы. Он располагается вдоль конька. Затем
Технология укладки черепицы
монтируется нижний ряд кровельного материала, который следует укладывать вдоль свеса. Крепить черепичные плитки к каркасу обрешётки необходимо после проверки правильности выполненной укладки.
После фиксации карнизного ряда производится дальнейший монтаж черепичного покрытия по направлениям снизу вверх и справа налево. Для крепления материала используются метизы, регламентированные инструкцией от производителя кровельной черепицы. Затем производится укладка элементов коньковых и фронтонных участков.
Коньковая часть снабжается обрезной доской, которая касается коньковых элементов только в точках креплений. Места пересечений фронтона и кровельного конька оборудуются посредством подгонки и обрезки черепичных элементов. Для резки рекомендуется использовать болгарку.
Установка элементов кровли
Скатная кровля требует обеспечения плотного примыкания кровельного покрытия к дымоходу и оборудования ступеней для безопасного доступа к трубам. Для ступенек необходим монтаж двух укрепляющих реек к стропильным ногам. Черепица, имеющая ступени, должна быть лишена замка, что позволяет выполнить правильную посадку ступеней.
Важная роль отводится грамотному и плотному устройству дымоходных примыканий посредством самоклеящегося материала на основе свинца или алюминия. Все стыки рулонного примыкания фиксируются посредством прижимной планки. Шов в верхней части планки обрабатывается бесцветным герметиком. При обустройстве хребта учитываются параметры кромочной черепицы, которые выравниваются методом подреза материала по рёберному скосу.
Установка элементов кровли
На крышах, обладающих сложной конфигурацией, требуется оборудовать ендовы. Перед укладкой гидроизоляционного слоя необходимо закрепить сплошную обрешётку. Дно ендовы оснащается посредством обрезных досок, поверх которых будет проложен соответствующий слой.
Улучшению гидроизоляции способствует наклеивание на ендову двусторонней самоклеящейся ленты. Для крепления используются специальные стальные зажимы, которые монтируются в просверлённые отверстия. Кромка окрашивается специальными пигментами.
Обустройство вентиляции
Нормальная эксплуатация кровли из натуральной черепицы невозможна без обеспечения качественной вентиляции. Гидроизоляционный слой выполняется в соответствии с правилами и устройством воздушных зазоров. Один зазор располагается между слоем теплоизоляции и гидроизоляцией. Второй зазор монтируется от гидроизоляционной мембраны до кровельного покрытия.
Для ендовы, длина которой превышает шесть метров, выполняется кладка вентиляционного черепичного ряда. С этой целью используется черепица соответствующей категории.
Подробнее узнать о монтаже вы сможете посмотрев видео.
Подготовка крыши к укладке черепицы
Также по теме статьи: Конструкция и строительство вальмовой крыши
Укладка и монтаж крыши из натуральной черепицы
1. Черепицу, привезенную в палетах, разгрузили во дворе. Брезент сняли только перед укладкой
2. Карнизные планки. Кронштейны перед креплением их к карнизным доскам предварительно изогнули в соответствии с углом наклона стропил
3. Водосточные пластиковые желоба были смонтированы с продольным уклоном около 3 мм на один метр
4. Карнизную планку над желобом крепили с помощью специальных монтажных скоб
5. В желоб заведена подкровельная пленка, над ним смонтирована планка карнизного свеса и установлен гребень с вентрешеткой, обеспечивающий приток воздуха под покрытие
6. В первую очередь была уложена боковая черепица с внешней стороны дома. Все элементы прикручены к рейкам обрешетки
7. Затем были уложены последующие ряды черепицы. Каждую пятую черепицу в ряду крепят кляммером. Обычно элементы черепицы крепят при углах наклона скатов более 65″ и в местности, где бывают сильные ветры или обильные снегопады
8. На уровне второго ряда черепицы над карнизным свесом вставлена специальная алюминиевая черепичина, предназначенная для монтажа снегозадержателей. К этой черепичине прикреплен опорный элемент…
9. …a затем решетка. Секции решетки соединены между собой внизу и вверху с помощью специальных кляммеров
10. К опорной черепице, предназначенной для монтажа подножек и ступеней трубочиста…
11. …были прикреплены бугели, с помощью которых обеспечивается горизонтальное выравнивание ступеней и подножек для трубочиста
12. На бугели смонтированы ступени и подножки, благодаря соответствующему размещению которых по крыше можно будет легко передвигаться между дымовыми трубами
13. Ендова. До начала монтажа элементов ендовы, выполненных из гофрированного алюминиевого листа толщиной 0,6 мм, их продольные края отогнули внутрь
14. Планки ендовы уложены с 10-сантиметровым нахлестом…
15….выставлены на одной линии…
16. …и прикреплены кляммерами к обрешетке. Благодаря использованию кляммеров можно избежать просверливания отверстий в металле
17. Над внутренним углом водосточного желоба элемент ендовы следует соответственно подрезать ножницами для резки металла
18. Вдоль бортов ендовы приклеены уплотнители из пенополиуретана, обработанные пропиткой
19. После того как элементы черепицы, которые должны заходить в ендову, были подрезаны соответствующим образом…
20. …их прикрепили к обрешетке кляммерной скобой. Подрезанный край черепицы опирается на поролоновый уплотнитель
21. Монтаж мансардного окна. Сначала по периметру оконного проема к рейкам обрешетки прикрутили монтажные уголки, а затем сделали вырез в высокопаропроницаемой мембране
22. Мембрана прикреплена к оконной коробке
23. Фартук для уплотнения зазора между покрытием и окном был подобран под размер окна с учетом высоты элементов покрытия
24. Со стороны прохода был смонтирован универсальный люк с интегрированным окладом, благодаря которому вокруг люка не нужно было выполнять защитные фартуки
25. Вентиляционные черепицы установлены с целью обеспечить движение воздуха в вентиляционном зазоре между рейками контробрешетки. Их размещают перед и за мансардными окнами, а также перед дымовой трубой, то есть там, где вентиляционный зазор блокирован
26. Обработка дымовой трубы. Для герметизации зоны примыкания дымовой трубы использована специальная лента из полиизолбутилена, армированная алюминиевой сеткой (лента способна сохранять приданную ей форму). Одной стороной она приклеена к черепице, а с другой – к дымовой трубе
27. Поверх ленты наложен алюминиевый фартук. Его крепят к дымовой трубе с помощью винтов. Стык между верхним краем фартука и дымовой трубой должен быть уплотнен силиконовым герметиком для кровли
28. Конек. После покрытия скатов с одной и с другой стороны к металлическим держателям прикреплен коньковый брус
29. Поверх конькового бруса уложена вентиляционная лента, цвет которой подобран к покрытию. Она позволяет выходить воздуху из вентиляционного канала под покрытием
30. В начале и в конце конька вставили коньковый торцевой элемент
31. Затем, используя кляммеры, к коньку прикрутили шурупами коньковую черепицу
32. В заключение смонтировали водосточные трубы из ПВХ
Подготовительный этап и расчеты
Монтаж керамической черепицы можно условно разделить на два стандартных этапа. Первый из них заключается в тщательном предварительном расчете и доскональной подготовке, вторая часть работы является непосредственной укладкой.
Сколько нужно купить черепицы?
Банная кровля из натуральной черепицы может иметь один, два, четыре или более скатов, расположенных под разным углом. Монтируется черепица с перекрытием-нахлестом, размер которого зависит от крутизны крыши. Значение, полученное посредством вычитания из полной длины керамического элемента отрезка, требующегося для формирования перекрытия, является полезной длинной материала. Полезная ширина указывается изготовителем в технических документах.
Исходя из полученной в результате умножения этих «полезных» параметров площади, вычисляется количество штук, необходимых для обустройства одного метра кровли. Но лучше посчитать количество горизонтальных рядов и вертикальных аналогов, разделив соответствующие величины крыши на полезную ширину и длину. Все полученные результаты округляются в сторону увеличения с расчетом, что целые керамические детали нужно будет обрезать.
Рассчитали? Теперь к результату добавьте еще ряд черепицы, как положено при работе со строительной керамикой, на «бой» и обрезку. Не забудьте, используя те же значения, рассчитать количество доборных деталей для обустройства фронтонов и конька.

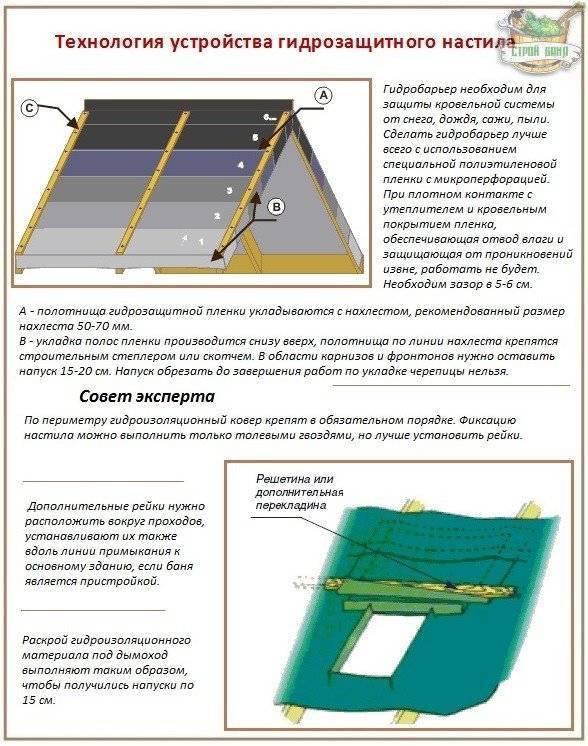

Расчет материала для гидроизоляции
Правильный монтаж натуральной черепицы на крыши с крутизной до 22º выполняется с обязательной укладкой гидроизоляционной прослойки. Рекомендовано использовать рулонный мембранный материал, настилаемый с нахлестами полотен по 10 см, с напусками по линиям фронтонных и скатных свесов по 15 см, с перехлестами через выступающие углы по 15-20 см. Количество материала рассчитывается посредством умножения общей площади скатов на 1,4.
Напуск нужно будет оставить в зоне прохода дымохода и в зоне примыканий стен, если баня пристроена к жилому зданию.
Расчеты стропильных ног и обрешетки
Приблизительный вес натуральной черепицы, приходящейся на 1 м² кровли, составляет 40 кг. Приплюсовать нужно еще и снеговую нагрузку, характерную для конкретного региона. Следовательно, стропильная система должна быть достаточно мощной. Но для ее сооружения необязательно использовать толстый брус, достаточно сократить шаг установки стропильных ног. Оптимальный выбор для стропильной ноги – брус с прямоугольным сечением с размерами сторон 75 и 150 мм, можно чуть больше и меньше. Монтировать фермы рекомендовано через 90 см, еще лучше через 60 см.
Для сооружения обрешетки купить нужно брус с размерами 50×50 мм, подойдет и прямоугольный аналог 40×60 мм.
Количество рядов обрешетки равно количеству горизонтальных рядов черепица плюс один ряд, проходящий вдоль карнизного свеса.
Сколько потребуется крепежа?
Для крепления нужны оцинкованные шурупы и специальные кляймеры. Фиксируют элементы керамического покрытия в зонах повышенной ветровой нагрузки. В обязательном порядке крепится нижний ряд, проходящий вдоль линии карниза, ряд вдоль фронтона и конька. Если монтаж кровли из натуральной черепицы выполняется на крутой крыше с уклоном более 50º, дополнительно в шахматном порядке фиксируются рядовые элементы. В таком варианте одна закрепленная черепица будет удерживать верхних и нижних «соседей».
Важный этап подготовки – проверка
Перед сооружением обрешетки под керамическое покрытие во избежание досадных ошибок и перекосов размеры обустраиваемой стропильной системы нужно измерить.
- На данном этапе можно скорректировать направление горизонтальных решетин, расположив их по веерному принципу. В таких ситуациях расстояния между решетинами увеличивают в сторону фронтона с большим размером.
- Отклонения в вертикальном направлении устраняются идентичным веерным методом, посредством формирования незначительного люфта элементов в необходимом направлении.
Начинают проверку с диагоналей по скатам. Если их размеры не совпадают, промерить нужно каждую из сторон скатного прямоугольника отдельно.
Примыкание к трубе
При устройстве примыканий черепица укладывается вокруг трубы или вдоль стены с зазором 2-3 см. Проклейка примыканий с помощью материала Вакафлекс начинается с нижней части трубы с захлестом на боковые. Отрезается полоса Вакафлекс по ширине трубы с запасом 5 см по обе стороны.
Боковые не проклеенные части Вакафлекс разрезаются под углом 45 градусов и приклеиваются к боковым сторонам трубы и ската.
Аналогично приклеиваются полосы Вакафлекс и с боковых сторон трубы. В верхней части трубы используется сдвоенная полоса.
Нижняя ее часть приклеивается к трубе, а верхняя заворачивается липкой стороной кверху и закрывается рядовой черепицей.
Далее по периметру трубы поверх Вакафлекса коррозионно-стойкими дюбелями фиксируется планка Вака. В верхнем отогнутом буртике планки и в углах наносится герметик «К».
