Как сделать деревянные ворота для гаража своими руками? Обзор – Чертежи и Виды — Распашные и с подъемным механизмом

Последовательность изготовления пошагово

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

1. 1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
   2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
   3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
   4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;

1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
5. Установка гаражного замка.

Необходимые материалы и инструменты

Для изготовления ворот из металла понадобится сварочный аппарат и навыки работы с ним

Чтобы сделать ворота для гаража своими руками, нужно подготовить материалы для каркаса и полотна. Последнее может быть сделано из панелей сэндвича или толстого листового металла. Второй вариант отличается высокой прочностью, надежностью и малой массой, но финансовые затраты при этом будут выше. Утепленные панели весят больше, что может затруднять самостоятельный монтаж системы.

Для работ потребуется подготовить следующий инструментарий:

• перфоратор;
• аппарат для сварки;
• болгарку для нарезания металла;
• кисточку или краскопульт для декорирования полотна;
• измерительные инструменты – строительную рулетку, угольник и уровень.

Каркас можно сварить из профиля, имеющего толщину 50 мм. Подойдет для этой цели и уголок. Толщину листов для полотна выбирают в зависимости от допустимой нагрузки. Обычно используется сталь в 2-3 мм. Раму изготавливают из стального уголка толщиной 65 мм.

Замки и засовы

Важные детали ворот — замки и засовы. Это могут быть вертикальные запоры, для которых необходимо сделать отверстия в полу, засов-вертушка, засов-шлагбаум или сдвижной. Такие запоры можно также изготовить самостоятельно. В зависимости от того, как предполагается входить в гараж, засов делается с наружной или с внутренней стороны. На засов типа «вертушка» или «шлагбаум» можно дополнительно повесить навесной замок.

Простой сдвижной завов делают из металлической пластины и скоб, которые прикрепляются на ворота болтами. Шпингалеты также можно сделать своими руками из металлической трубки и Т-образного стержня.

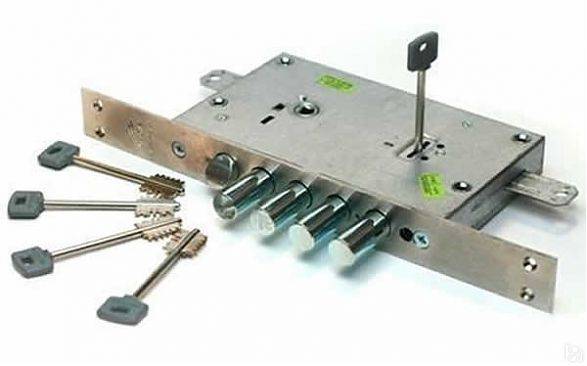

Также в ворота можно установить врезной замок. Для надежности должны быть установлены и врезные, и навесные замки, но для этого в гараж должна быть еще одна дверь или калитка.

Распашные ворота

Любые конструкции распашного типа можно оборудовать автоматикой. Для их установки в гараже понадобятся:

• листы металла или другой материал, из которого будут сделаны полотна;
• навесы;
• болгарка;
• аппарат для сварки;
• металлические уголки – для рамы.

Начинать следует с изготовления рамы. Чем толще будет лист железа и шире проем ворот, тем более усиленной делают раму. Сваривают конструкцию на земле, и только потом вставляют в коробку гаража. Нижнюю часть коробки закрепляют стяжкой. Готовые створки ворот навешивают на петли. Затем следует убедиться, что ворота двигаются свободно. Перед привариванием петель к опорам следует примерить створки, подложив под ни бруски. Затем раму обшивают и утепляют. Остается провести монтаж автоматики ворот.

Мощность привода должна быть пропорциональна расстоянию между внутренним ребром створки и петлей. При 15 см можно устанавливать линейный привод. Если расстояние больше – подойдет только рычажной.

Главное – соблюдать размеры в соответствии с инструкцией к автоматическому приводу. Систему можно сделать и своими руками, однако при отсутствии деталей она обойдется не намного дешевле заводской.

Защиты распашных ворот от взлома

Даже при установке хорошего замка возможно проникновение грабителей в гараж. К примеру, можно снять створки, срезать петли или замок. Советы по защите гаража от взлома:

• Изнутри каркаса ворот возле петель приварить к полотну отрезок уголка. После закрытия гаража войдет в стену на 2 см, цепляясь за раму. Даже при срезании петель грабители не снимут створки.
• Установить замок-паук. Прутья от него будут входить в пол, потолок и стены гаража. Лучше дополнительно к такому замку установить стопорящий механизм, который будет фиксировать паука в закрытом состоянии.

Защищая гараж, можно перестараться. На случай потери ключей должен быть хоть небольшой шанс попасть в гараж. На создание распашных ворот для гаража своими руками может уйти около двух дней работы.

Установка замков и запоров на гаражные ворота

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Запор — фиксатор для гаража

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.

Сборка рамы для подъёмных ворот

Раму варят из профилированных труб, используя сварку и болгарку для работы. Инструкция, как сделать подъёмно-складные ворота своими руками:

1. Трубы нарезают согласно произведенным расчетам.
2. Все металлические поверхности тщательно покрывают антикоррозийным составом, не пропуская ни единой точки. Качественная пропитка поверхностей является залогом успешной и длительной эксплуатации подъемных ворот.

Традиционные металлические рамы представляют собой каркас прямоугольной формы, между наружными сторонами которого прокладываются поперечные перекладины (они могут быть вертикальными, горизонтальными, иметь диагональное направление).

Также зачищают от заусенца сварные швы, которые могут стать причиной неровного прикрепления профильного листа. На верхних уголках приваривают подвижные ролики, соответствующие размерам направляющего паза.

Как сделать раму

Изготовление гаражных ворот своими руками стоит начинать с рамы, обрамляющей въезд. Начинать ее изготовления стоит при возведении фронтальной стены. Устанавливать конструкцию следует при 50% готовке стен.

Чтобы сделать раму, нужны:

1. Уголки 65 миллиметров из стали.
2. Полосы стальные шириной 2–3 сантиметра и толщиной в 0,3–0,4 сантиметра.
3. Арматурные пруты.
4. Сварочный аппарат.
5. Уровень.
6. Угольник.
7. Рулетка.
8. Болгарка.

Состоит рама из наружной и внутренней части. Для начала стоит нарезать уголки. Должно получиться по 4 отрезка, длина которых равна высоте проема, и 4 отрезка, равных по длине ширине проему. Отрезать уголки нужно ровно. Можно отрезать с запасом в 10 сантиметров. Ту часть уголка, которая будет располагаться внутри конструкции, следует вырезать равной размеру проема. На тех частях, которые будут располагаться внутри и снаружи стены, можно оставить полоски по 5 сантиметров снизу и сверху. Также можно срезать их углом. В дальнейшем их будет удобно сваривать.

После этого отрезки уголков нужно разложить на ровную поверхность. Все углы необходимо тщательно измерить. Угол должен быть 90°. Это следует постоянно контролировать при помощи угольника. Уголки необходимо сварить между собой. В итоге должен получиться каркас. Соединение внахлест будет более прочным. Поэтому в процессе изготовления уголки следует наложить друг на друга, а затем наварить. После этого с наружной стороны стоит убрать все огрехи сварки.

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Проектирование ворот

Материал, из которого изготовлены конструкционные элементы ворот, прямым образом определяет их эксплуатационные характеристики.

При его выборе следует определиться с его устойчивостью к воздействию окружающей среды, прочностью, жесткостью, устойчивостью к деформациям.

Желательно, чтобы набросок чертежа ворот выполнялся еще на стадии проектирования самого гаража.

Самым главным требованием при проектировании является правильный выбор размера ворот. Транспортные средства, которые предполагается размещать в гараже, должны иметь возможность свободного проезда в воротном проёме. Таким образом, воротный проём должен быть больше максимальных габаритов транспортного средства на 30 см во все стороны.

Зачастую в гаражах размещается только один автомобиль. Универсальными считаются размеры:

• для легковых автомобилей: ширина – 2,5 м, высота – 2,0-2,2 м;
• для грузовых автомобилей: ширина – 5 м, высота от 2,5 м.

На чертеже обязательно следует обозначить места фиксации ворот к воротному коробу или направляющим.

На финальном этапе проектирования производится расчёт необходимой фурнитуры. Размечаются места установки затворных элементов.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж ворот

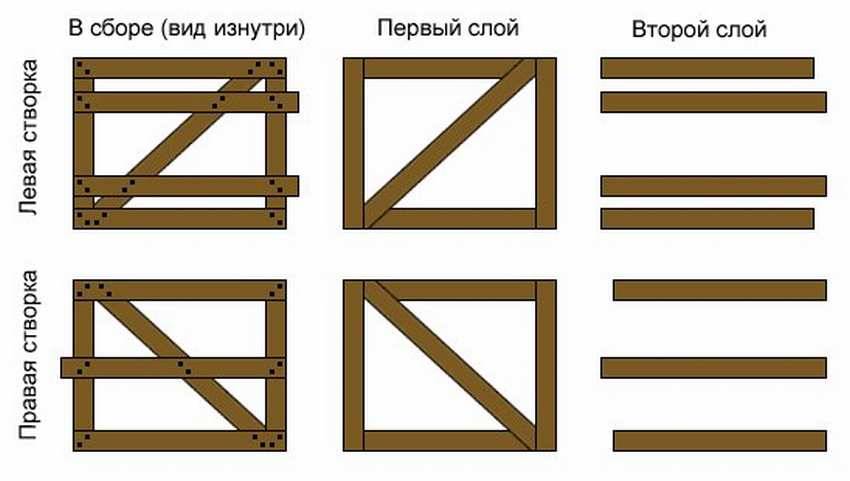

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Ворота «под старину»

Стиль «ретро» на сегодняшний день возвратил свою популярность и продолжает расти. Если есть желание выделиться среди соседей, то нужно знать несколько хитростей, которые помогут сделать ворота в стиле «ретро».

А именно:

• морилка — хорошее вещество для придания дереву тёмного, характерного для этого стиля цвет;
• крепёжные элементы, к примеру, петли, покупать нужно тоже под старину с различными изогнутыми формами и кованными элементами;
• вместо ручки, можно поставить металлическое кольцо, конструкция будет более красивой.

Преимущества древесины в том, что её легко обрабатывать, что позволяет воплотить любое дизайнерское решение.

Деревянные врата для гаража не так уже и сложно сделать самостоятельно. Главное, правильно подготовиться. Сделать соответствующие расчёты, подготовить чертежи и т.п

Также важно правильно произвести замеры, а при монтаже и изготовлении деревянных ворот соблюдать строгую последовательность и технологию установки. Важно не забывать и о правильном уходе, подкрашивать устаревшие элементы, проводить чистку и профилактику возникновения грибка и других вредителей

Это интересно: самодельные автоматические ворота.

Специально для вас:

Использование автоматических рольворот в гараже

Чертеж и схема установки откатных ворот

Изготовление и монтаж откатных ворот своими руками

Преимущества гаражных распашных ворот с калиткой

Изготовление своими руками хоккейных ворот

Как сделать гаражные ворота-рольставни своими руками

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот. Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

• В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
• Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
• Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

• Наружу.
• Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Изготавливаем каркас для створок

Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:

• отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
• сборка и сварка выполняются аналогично подобным работам с рамой.

Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

Обшивка каркаса ворот досками

На этом этапе необходимо при помощи саморезов, болтов или другого крепежа прикрепить деревянную облицовку к каркасу ворот. Для этого следует воспользоваться дрелью, просверлив в металлических уголках каркаса (или другом используемом металлопрокате) отверстия для крепежа затем прикрепить к ним доски обшивки.

После монтажа деревянной облицовки на металлический каркас остается установить на ворота и калитку замки либо другие запирающие устройства: шпингалеты, ручки и пр. Для защиты от внешних воздействий рекомендуется покрасить или покрыть лаком доски, составляющие облицовку ворот.

Использование комбинированной конструкции ворот с металлической рамой и обшивкой из досок позволит уменьшить стоимость изделия и сделать его более легким по сравнению с цельнометаллической конструкцией. При этом такие ворота будут надежней деревянных ворот, и прослужат они дольше.

Преимущества использования древесины

Главными достоинствами названного материала являются:

• Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
• Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
• Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Принцип устройства подъёмных ворот

Перед началом строительных работ необходимо понять принцип устройства и действия конструкции подобного типа. Любые ворота с подъёмным механизмом имеют следующие составные детали:

1. Центральная воротная панель, которая выполнена в виде цельной пластины. Чаще всего в качестве основного материала используется металлический профиль.
2. Рама.
3. Направляющие пазы, по которым воротная панель перемещается в свободное пространство под потолочными балками.
4. Система противовеса, состоящая из симметрично расположенных грузов.

Вместо противовесной системы может использоваться рычажно-пружинный механизм, который позволяет центральной панели свободно перемещаться при минимальном воздействии.

Также в общей схеме конструкции различают ряд вспомогательных элементов: лебедки для удерживания грузов, рычаги и мощные пружины, крепежные детали.

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

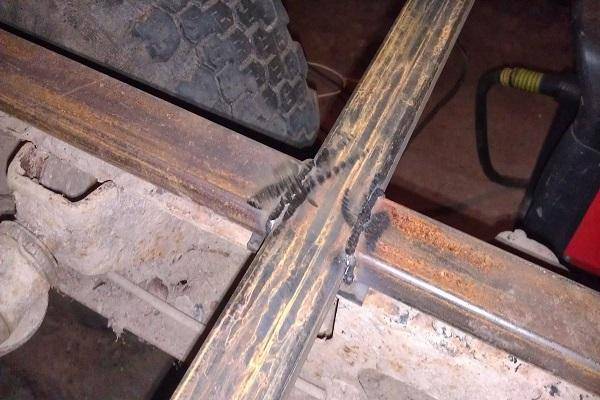

Необходимо правильно сварить каркас

Устанавливаем опоры под распашные ворота своими руками

Обратите внимание! Если вы хотите, чтобы ворота простояли не один десяток лет, то замените деревянные опоры бетонными, кирпичными или металлическими. Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы

Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой

Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы. Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой.

Не забудьте подготовить участок для установки ворот, удалив крупные камни, разрыхлив твердые комья земли и максимально выровняв грунт. При необходимости произведите разметку расположения опор на местности, использовав натянутый между колышками шнур.

Чтобы надежно закрепить опоры, необходимо пробурить ямы глубиной от 1 до 1,5 метра. Расстояние между столбами должно быть немного больше, чем длина створок ворот. На дно каждой ямки насыпаем слой песка, производим проливку водой и трамбовку. В ямы устанавливаем столбы – они должны возвышаться над землей строго на одну и ту же высоту (правильность проверяется гидроуровнем и натянутым шнуром). Проверяем вертикальность опор отвесом. Производим обратную засыпку слоем щебня и заливаем в яму подготовленный раствор бетона (песок – 2 части, цемент – 1 часть).

Навешивать створки ворот можно только после того, как бетон полностью высохнет.

Рекомендуется скрепить опоры в верхней части общей горизонтальной балкой, которая станет ребром жесткости и не даст столбам перекоситься под тяжестью створок ворот.

Подбираем инструменты и материалы для работ

Перед началом работ необходимо побеспокоиться о подготовке необходимого инструмента и материалов. Для изготовления и установки ворот требуется запастись следующими инструментами:

• угольником для сверки прямоугольности конструктивов;
• пятиметровой рулеткой;
• аппаратом электросварки с расходными материалами, комплектом спецодежды, рукавицами и маской;
• болгаркой с обрезными и заточными дисками;
• карандашом, маркером или мелом для разметочных работ;
• строительным уровнем.

Из материалов потребуется:

• шестьдесят пятый уголок для изготовления рамы;
• каркас выполняют из уголка пятьдесят на пятьдесят миллиметров или труб цилиндрического, прямоугольного или шестиугольного профиля.

Иногда используются арматурные стержни. О листовом металле для полотен говорилось выше. Количество материалов определяют, исходя из чертежа.
