Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция – лучшие варианты

Разновидности отъездных ворота

Откатные — отдельная группа, которая имеет свои подгруппы, которые имеют отличительные особенности, их очень важно учитывать при выборе типа сооружении.

Подвесные — подобный тип пользуются огромной популярностью еще с советских времен. В данном типа предполагается подвешивание полотна к балке, расположенной в верхней части

К недостаткам относится тот момент что балка над проездом является своеобразным ограничителем для высоких машин.

Консольные конструкции по праву можно назвать идеальным вариантом для России учитывая климатические особенности. Она не предполагает расположение балки в верху сооружения. Помехой движения не станет даже самый сильный снежный занос. Для закрепления используются роликовые тележки. Для закрепления придется оборудовать достаточно мощный фундамент. Он оборудуется с боковой стороны проема.

На винтовых сваях. Такой вариант предполагает устройство металлической сваи на глубину как минимум 1500 мм. Данный элемент является своеобразной несущей деталью.

Механические открывание-закрывание осуществляется вручную. Монтировать такую конструкцию намного проще, также стоимость ниже. Использовать подобную конструкцию целесообразно только когда они используются крайне редко.

Автоматические варианты — противоположность механическим. Открытие-закрытие осуществляется, используя специального устройства. Отличное решение для частного дома.

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

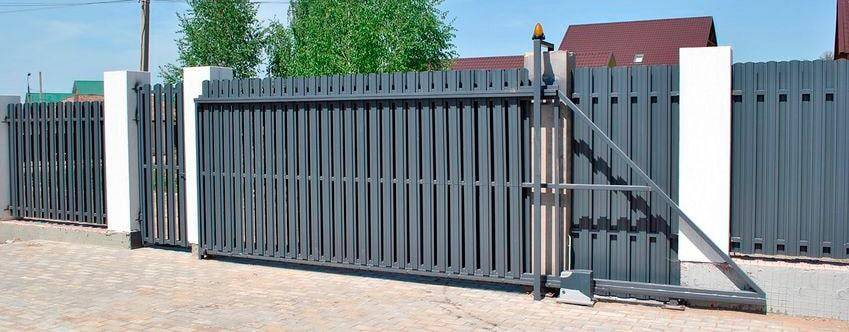

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

  • сварочный аппарат;
  • пилу;
  • болгарку;
  • шуруповёрт;
  • ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

ИллюстрацияОписание действия
Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

ИллюстрацияОписание действия
К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Установка

Самым важным моментом до начала строительства является составление подробного чертежа. На нем должны быть указаны вся важная информация:

  • Длина.
  • Высота.
  • Место для отката.
  • Расположение ключевых узлов.

В зависимости от габаритов будущей конструкции нужно выбрать глубину и тип установки свай.

Ширина проезда зависит в первую очередь от габаритов транспорта, который будет проезжать. В случае, если улица прилегающая к участку не достаточно широкая, желательно сделать проезд побольше. Перед началом строительства можно поставить метки на места краев будущих ворот, и заехать на участок. Если машина не задела маячков, ширина подходящая.

Габариты открывающейся створки зависят в прилегающего к ним забора. Высота ворот желательно должна быть меньше высоты забора. Таким образом сохранится эстетичность конструкции.

После определения характеристик и составления плана, можно начинать подготавливать место под стройку. Во первых нужно избавиться от больших камней, растений и неровностей на поверхности. Во вторых если грунт слишком мягкий желательно засыпать сантиметров десять щебня или гальки.

Порядок установки ворот

Любая работа требует определенной последовательности, и монтаж откатных ворот не является исключением из общих правил. Пошагово:

  • Вначале нужно обустроить фундамент.
  • Если запланирован вариант монтажа с электродвигателем, то необходимо сделать кабельную разводку.
  • После монтируются ворота и ответный столб.
  • Потом производится монтаж автоматики и тест ворот в действии.

Необходимые для монтажа инструменты и оборудование:

  1. Сварочный аппарат. Здесь лучше всего задействовать инвертор, с помощью которого можно произвести качественные сварочные работы даже не самому опытному сварщику, не портя металл, а делая аккуратные, крепкие швы.
  2. Болгарка (электроинстумент для резки металла) плюс набор отрезных и зачистных дисков.
  3. Электродрель.
  4. Уровень.
  5. Молоток.
  6. Рулетка.

Желателен компрессор для того чтобы произвести качественную покраску уже готового изделия. Если такой возможности нет, можно взять на время у кого-нибудь. Конечно, покрасочные работы можно выполнить и по старинке – кистью и валиком.

Этим списком не исчерпывается полный комплект оборудования и инструмента – всегда может что-то понадобиться еще, поскольку всех нюансов предстоящей работы не учесть, как ни старайся.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных. Снизу к полотну приваривают направляющую балку

При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Мелкие уточнения и советы

Высокой надежностью должно обладать и дверное полотно. однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот. их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Выбор материала

Одним из самых распространенных материалов для изготовления является металл. Также применяется профлист. Зачастую используется пластик, который приобретается в виде отдельных панелей, а затем собирается в цельное полотно. Используется принцип «паз-гребень». Если имеется цель сохранения тепла внутри помещения, за основу полотна можно взять сендвич-панели.

Выбор фурнитуры

Роликовые ворота с противовесом

Навесные откатные ворота своими руками дополняются фурнитурой. При выборе деталей учитывается ряд факторов.

К основным показателям следует отнести:

  • Вес полотна. Масса ворот может быть разной. Этот фактор оказывает влияние на функциональность роликов и зубчатой передачи. Обеспечение высококачественной эксплуатации возможно при установке опорных роликов на основе металла, которые берут на себя основную нагрузку. Чем выше вес полотна, тем большее количество опор этого типа применяется.
  • Ветровая нагрузка. Следует выбирать ролики, изготовленные из качественного металла.
  • Качество направляющей. Элемент воспринимает основную нагрузку. Качественное изделие должно обладать равномерным сечением и не иметь перекосов. Сколы или неровности могут вызвать блокировку роликов при движении.
  • Опорные балки. Основой изготовления должна служить прочная конструкционная сталь. Толщина выбирается в зависимости от веса полотна.

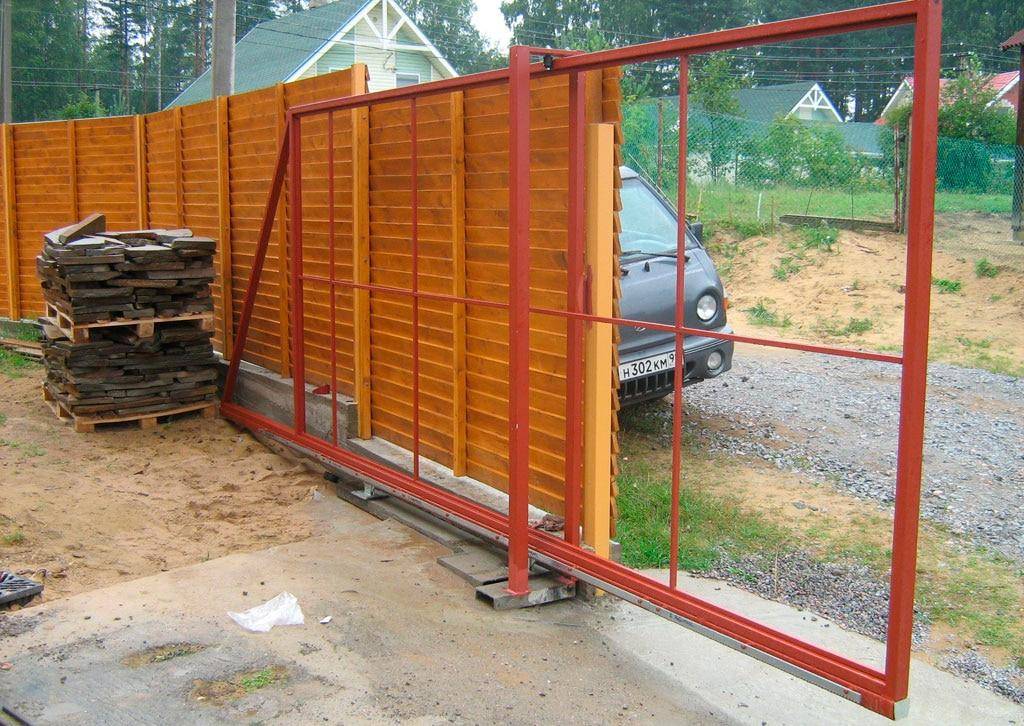

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

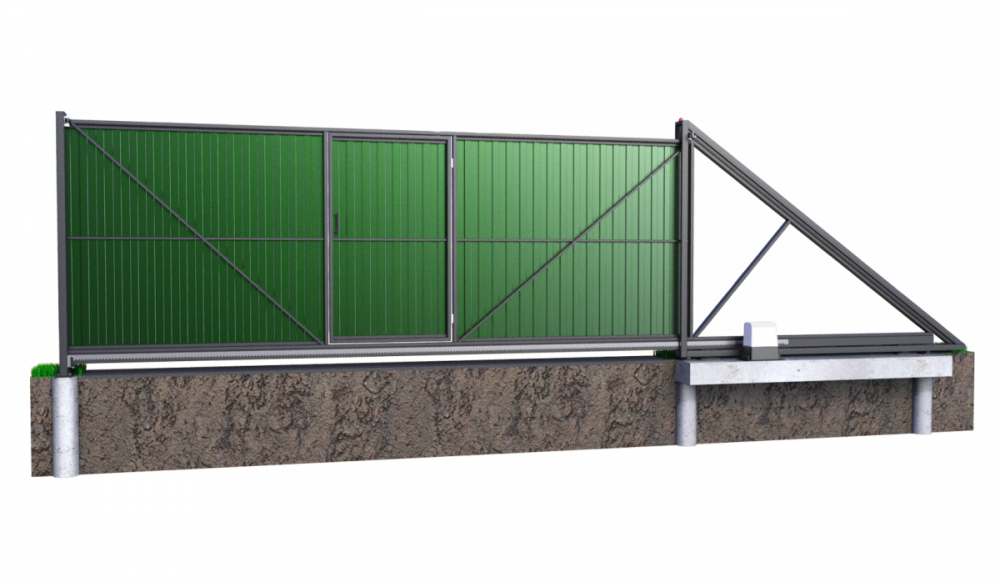

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Выполнение траншей под фундамент

Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.

Важно учитывать климатические условия местности

Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.

Типы автоматики для откатных ворот

Обычный электропривод — удобный и практичный способ управления откатными воротами. Он позволяет открывать и закрывать проезд на территорию нажатием нескольких кнопок. Однако, такой способ хорош, если за воротами наблюдает отдельно назначенный сотрудник.

Он открывает и закрывает створку, определяет, кому разрешен или запрещен въезд на подведомственную территорию. Если же ворота установлены в частном доме, возникает проблема — владельцу приходится выходить из автомобиля, заходить внутрь ограждения и самостоятельно открывать ворота.

Затем загонять автомобиль внутрь, снова выходит из него и закрывает ворота. Это неудобно, но других вариантов нет (не каждый владелец может нанять специального человека, который будет следить за воротами). Поэтому использование автоматических систем управления значительно упрощает и облегчает пользование откатными воротами.

Комплекс автоматики — это набор оборудования, в состав которого входят:

  • привод, обеспечивающий движение створки;
  • пульт радиоуправления (ПДУ);
  • фотоэлементы встроенной системы безопасности.

Среди производителей таких систем можно выделить компании:

  • NICE;
  • CAME;
  • FAAC;
  • DOORHAN.

Продукция этих фирм обладает высоким качеством и надежностью. Работоспособность этих комплектов весьма высока — ресурс каждого, определенный производителем, рассчитан на 25000 циклов открывания/закрывания подвижной створки. В среднем, это соответствует 15 годам службы системы. При этом, пульт от каждого комплекта программируется индивидуально, поэтому открыть одни ворота с помощью пульта от другого комплекта не удастся.

Главные достоинства откатных ворот под ключ

  • Компактность — перед въездом не требуется предусматривать свободное пространство.
  • Удобство в эксплуатации — зимой не нужно расчищать территорию для открывания конструкций, а после установки автоматического модуля управления все процессы осуществляются дистанционно.
  • Надежность — дешевые откатные ворота способны выдерживать значительные ветровые нагрузки.
  • Низкий уровень шума — механизм функционирует максимально тихо.
  • Простота в обслуживании — конструкция нуждается только в периодической очистке роликовых опор от загрязнений.

Минусом откатных ворот считают только цену, по сравнению с распашным аналогом она более высокая. Однако надежность в эксплуатации, комфорт и удобство полностью компенсируют эту небольшую разницу.

Монтаж каркаса

Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.

После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.

Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.

Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.

После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.

Варианты наполнения

Вариант наполнения ворот любого типа влияет не только на прочность и надежность изделия, но и на его комплексный дизайн. При выборе того или иного материала необходимо в первую очередь четко понимать, насколько интенсивно будет использоваться конструкция, в каких климатических условиях будет установлено полотно и есть ли необходимость в дополнительном декоре.

Мы предлагаем широкий ассортимент наполнения из профнастила, поликарбоната, литых столбов, а также металлические полотна и множество других вариантов. Все предлагаемые изделия изготавливаются в разнообразных цветовых оттенках и текстурах по Ral-карте. В дополнение к этому возможно изготовление полотна с использованием необычного декора: ковки, орнамента, узоров, литых элементов.

Откатные ворота с наполнением из профнастила

Палитра цветов и фактуры профлиста для наполнения откатных ворот

Наполнение полотна откатных ворот решеткой из сварного профиля

Комбинированное наполнение полотна откатных ворот с элементами ковки

Откатные ворота с наполнение из поликарбоната с ковкой

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.Сечение направляющей рельсы, мм.Толщина стали, мм.
До 30060х703,5
300-70085х955
800 и более170х18012

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.Мощность электропривода, Ватт
До 300250
300-700350
800 и более500

Что такое откатные ворота

Откатные ворота — это вариант конструкции, при котором подвижная створка перемещается в плоскости забора. Она сдвигается в сторону, освобождая проход, после чего движется обратно и закрывает его.

Конструкция откатных ворот состоит из следующих элементов:

  • направляющие, по которым на роликовых опорах перемещается створка (рама);
  • электропривод;
  • рама с сетчатым или сплошным заполнением;
  • опорный и приемный столб.

Вся конструкция опирается на вертикальные столбы, которыми заканчивается полотно забора слева и справа от ворот. Опорный и приемный столбы могут заменять собой эти элементы или быть установлены вплотную к ним. Длина направляющих должна быть не меньше двойной ширины подвижной створки, чтобы можно было полностью освобождать проход для крупных автомобилей, грузовиков.

Для перемещения створки, как правило, используют электропривод. Небольшие ворота можно открывать вручную, но этот вариант практически нигде не применяется. Есть створки на дистанционном управлении, или на обычной схеме — кнопочный пост на стороне примыкания края створки.

Автоматические откатные ворота работают с использованием концевых выключателей — когда створка достигает крайнего открытого или полностью закрытого положения, она своим краем нажимает на концевик и отключает питание. Это позволяет упростить схему управления и использовать самый простой кнопочный пост на 2-3 кнопки.

Установка рамы

Окончательный набор бетоном прочности может занять около месяца. После того как раствор застынет, можно приступать к установке рамы. На этом этапе будет необходимо использовать железные трубы, размер которых равен 30х60. Теперь можно приступать к свариванию каркаса. Внутренний каркас для более внушительной прочности нужно укрепить с помощью сварки в шахматном порядке. В ином случае сооружение не выдержит нагрузки. Образовавшиеся швы необходимо подправить с помощью болгарки. После раму нужно покрыть грунтовкой, а затем хорошей краской, которая наносится в несколько слоев.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
