Монтаж счетчика воды своими руками: инструкция и каких ошибок лучше избегать

Какие документы нужно получить после установки?

Покупая водомер, необходимо обратить внимание на паспорт устройства, в котором должны быть отражены следующие обстоятельства:

  • серийный номер;
  • дата проведения проверки на заводе;
  • штамп продавца.

Для постановки счетчика на учет (без этой процедуры объем потребленной воды рассчитывается по средним показателям) потребуются следующие документы:

  • паспорт водомера;
  • договор с компанией, которая провела установку (не обязательно);
  • акт ввода в эксплуатацию;
  • акт приема работ по установке (не обязательно);
  • договор на техническое обслуживание.

По окончании работ по установке необходимо подать заявление в ДЭЗ или Водоконал на опломбировку водосчетчика. После этой процедуры собственнику выдается акт ввода в эксплуатацию прибора.

Пошаговая инструкция

При замене счетчика воды порядок действий следующий. Перед установкой счетчика на воду проверяется его комплектность. Следует убедиться, что старый счетчик был расположен в удобном месте для снятия показаний. К прибору должен быть обеспечен удобный подход. Счетное устройство должно хорошо освещаться естественным или искусственным светом.

Инструменты и материалы

Для качественного выполнения монтажных работ требуется подготовить инструменты и материалы. Сюда относятся:

  1. Новый водомер.
  2. Фильтр. Чтобы исключить попадание в прибор взвешенных в воде мелких частиц.
  3. Обратный клапан. Он необходим для исключения вращения счетчика в обратном направлении воздухом, при отключении подачи воды;
  4. Болгарка для зачистки металлических труб;
  5. Герметизирующие средства: пакля, силиконовые герметики, ФУМ-лента.
  6. Паяльник, если трубы стоят полимерные.
  7. Уголки. Требуются для крепления водомера с термодатчиком к стене.
  8. Сгоны и переходные муфты при несоответствии диаметров труб и выходов водомера.
  9. Паронитовые прокладки, для устройства контроля горячей воды.
  10. Резиновые прокладки для аппарата холодной воды.

Если финансы позволяют желательно приобрести еще два узла:

  1. Редуктор давления. Это агрегат, который не относится к обязательным принадлежностям. Однако его использование сглаживает пульсирующие толчки воды. В результате счетчик не испытывает перегрузок и служит намного дольше. Установка такого узла ведется после фильтрующего элемента.
  2. Запорный кран, располагающийся после счетчика. Потребность в нем возникает при замене счетного устройства. Даже перекрыв кран на стояке, в трубах, которые тянутся после аппарата, стоит до 5 л воды, которая окажется на полу.

Подготовка

Чтобы замена счетчика воды не вызвала затруднений, нужно выполнить ряд подготовительных работ.

  1. Ведется осмотр аппарата. Проверяется совпадение номера на корпусе оборудования с паспортными данными.
  2. В паспорте проверяется наличие штампа о проведении поверки.

Проводится демонтаж старого счетчика. Порядок работы следующий:

  1. Перекрывается общий кран подачи воды. Он расположен в каждой квартире. Если после перекрытия вода продолжает поступать в смесители, значит, замене подлежит и перекрывающее устройство. Согласовывать с УК такие действия не надо. Для частного сектора проблем вообще не возникает.
  2. Обязательно заранее готовятся тряпки, поскольку в трубах всегда присутствуют остатки воды и при откручивании гаек, из мест стыка, начнет выливаться грязная жидкость.
  3. Используя накидные ключи, идет откручивание гаек, крепящих водомер. Иногда с этим могут возникнуть сложности. С течением времени гайки прикипают к поверхности железных труб и сорвать их становится трудно, а иногда и невозможно. Тогда используется болгарка, которой гайки срезаются.
  4. Вынимается старое устройство, снимаются прокладки и выбрасываются. Все места стыка на сгонах зачищаются от въевшегося материала старых прокладок. Для этого используется обычный нож.
  5. Демонтируется фильтр и обратный клапан.
  6. На этом демонтаж старого прибора заканчивается.

Порядок действий

После демонтажа отслужившего свой срок оборудования идет установка нового прибора. Чтобы заменить счетчик воды, последовательно проводятся следующие действия:

На первом этапе устанавливается фильтр механической очистки.
Чтобы установить новый счетчик, обратите внимание на стрелку, указывающую направление движения воды.
На места старых прокладок устанавливаются новые. Материалом является резина или паронит.
Сразу за прибором ставится обратный клапан.
При помощи ключа затягиваются накидные гайки

На резьбу сгона герметизирущая лента или пакля не ставится. Она там не нужна, поскольку при сильном затягивании, прокладки надежно закрывают все щели. Присутствующее герметизирующее вещество, только создаст дополнительные трудности при закручивании гаек.

Возможные ошибки

При самостоятельном монтаже прибора иногда возникают ошибки в правильности установки.

Носят они следующий характер:

  1. Оборудование установлено в направлении противоположному тому, что указано стрелкой.
  2. После снятия старого устройства не проводилась промывка трубопроводов. Как результат, грязь попала в механизм аппарата.
  3. Плохое очищение старого герметика приводит к плохой герметичности стыков.

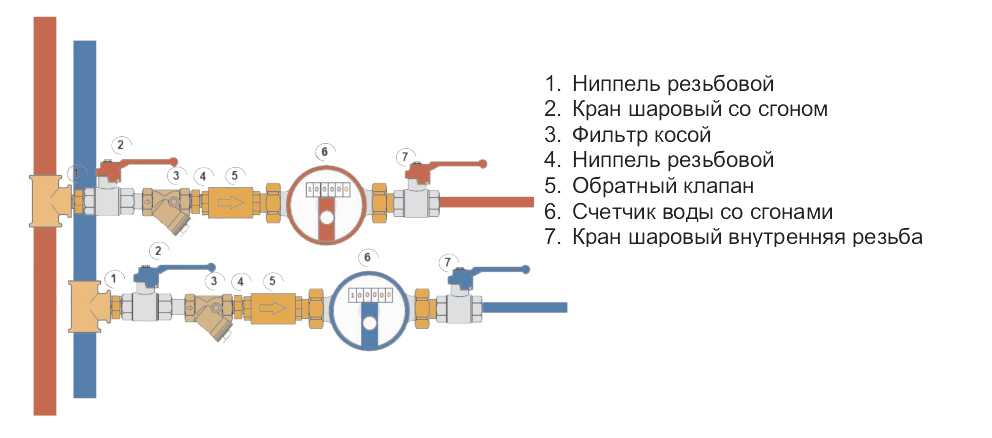

Чем укомплектован счетчик воды

Необходимо не только проверить наличие всех элементов, входящих в комплект водомера, но и постараться разобраться в их рабочих функциях. Счетчик на воду должен быть укомплектован следующими элементами:

  • Краном шаровым с внутренней резьбой (бывает металлическим или пластиковым, но должен обладать хорошей степенью прочностью, чтобы устанавливавший его владелец жилья не затопил соседей). Он должен находиться в двух положениях: закрытом или открытом. Полуоткрытое положение недопустимо, поскольку кран может быстро выти из строя. Для неполного закрытия воды используют вентиль.
  • Счетчиком воды, имеющим сгон.
  • Обратный клапан необходим, когда водоснабжение внезапно прекращается. Функцией обратного клапана является предотвращение «отмотки» водомера за счет засасывания обратным клапаном воздуха. В случае отсутствия в устройстве функции обратного клапана, действие водомера в случаях внезапного прекращения подачи воды сводилось бы к нулю, а устройство работало бы до первого внепланового отключения.
  • Ниппелем резьбовым — 2 шт.
  • Фильтром косым (очистительный фильтр может быть двух видов: косым и прямым), он имеет очистительную металлическую сеточку, задерживающую крупный сор; устройство нуждается в регулярной очистке.
  • Краном шаровым со сгоном.

Если грамотно поставить водомер, негативных последствий при его эксплуатации не происходит. Итак, установка водосчетчиков своими руками производится в следующем порядке:

  1. Предустановочный этап предполагает тщательное изучение инструкции, которая указывает рекомендуемое расстояние до и после водомера на прямой магистрали.
  2. Все детали устройства должны быть разложены в следующем порядке: запорный кран, фильтр, водомер, обратный клапан. При этом наблюдайте за стрелками: они должны указывать одно направление.
  3. Проведите репетицию сборки всех деталей без уплотнителей. Затем уже, раскрутив все детали, соберите уже с уплотнителем.

Как работать с уплотнителями

Для уплотнителя можно использовать несколько материалов: Tangit Unilock, пасту для уплотнения «Унипак» и льняную паклю. В случае, если используется именно она, то делайте это следующим образом:

  • Нужен шнурок из пакли толщиной не более 1 мм. Скатайте его, предварительно разложив материал тонким слоем.
  • Шнурок наматывается на резьбу таким образом, чтобы канавки были полностью закрыты.
  • Затем наносится сантехническая паста, и кран закручивается таким образом, чтобы не сорвать резьбу.

Перед тем, как установить счетчик воды, нужно проверить в комплекте уплотнительный материал. Обычно это уплотнительные кольца и «американки» (или соединительные элементы, используемые для соединения труб, представляющих из себя гайки с патрубками). «Американку» из комплекта можно использовать смело, а вот к кольцам подойти избирательно: лучше купить новые:

  1. Для счетчиков на холодную воду можно рекомендовать обычные прокладки.
  2. Для счетчиков, предназначенных для горячей воды, учитывая отзывы специалистов, лучше использовать из паронита.
  3. Фильтр обматывают льняной паклей и накручивают на него «американку».
  4. Обратный клапан стыкуют со вторым патрубком.

Прикрепив все это к счетчику воды, проверяем правильность соединений. Получиться должно следующее: переключатель запорного крана, циферблат водомера и отстойник на фильтре будут поставлены вверх, а крыльчатка – вниз. Собрав все элементы вместе, можете врезать их в магистраль, отключив предварительно воду. Если это не частный, а многоквартирный дом, отключение воды производится с разрешения водоканала. После замера длины, вырезается нужный участок трубы и конструкция прикрепляется к подводке.

На последнем этапе работы проверяется проверка на правильность монтажа водомера и его работоспособность. Очень медленно откручивают запорный кран. Если вода не течет, и устройство работает нормально, приглашают мастера, который проверяет установленный водный счетчик, опломбирует его, рекомендует к работе и делает соответствующие записи в техническом паспорте. На руках у владельцев водомеров остается свидетельство об опломбировании водного счетчика и технический паспорт.

Практика показывает, что при внимательном изучении инструкции, вопрос, как установить водяной счетчик, не кажется трудным, а аккуратная работа по монтажу водомеров своими руками дает хорошие результаты. Теперь вы знаете как установить счетчик воды самостоятельно. Удачи!

Правила установки счетчиков в частном секторе

По новым правилам водоканал требует обязательно ставить счетчик воды в контрольном колодце (там, где проходит врезка в магистральную трубу), за пределами собственности потребителя, чтобы контролировать потребление воды.

Старых абонентов также заставляют переносить водосчетчики на улицу, угрожая отключением или расчетом по тарифу без водомера. Но требование это юридически противоречивое.

  1. Согласно СНиП 02.04.01–85 установка счетчиков воды производится в помещении. Водопроводный колодец не является помещением, поэтому требования водоканала перенести счетчик в колодец противозаконны.
  2. Потребитель не может нести ответственность за сохранность имущества, которое не находится на его территории. Согласно пункту 7 Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения от 13.02.18, установку счетчика в колодце можно требовать, только если подключение к магистральному водопроводу находится в границах земельного участка потребителя. То есть если водоканал решил заставить перенести водомер в колодец, который расположен за пределами участка, то ответственность за его сохранность должен взять на себя.
  3. Как показывает судебная практика, потребитель имеет полное право отказаться переносить прибор из дома в колодец на законных основаниях. Поэтому если поставщик обязывает потребителя устанавливать водосчетчики в колодце, он может отказаться и оспорить действия в суде.

При этом правила монтажа водомеров никто не отменял:

  • К водомеру должен быть свободный доступ для снятия показаний в любое время.
  • При установке перед и после счетчика должны быть ровные, без поворотов, участки трубопроводов длиной не менее 5 диаметров трубопровода.
  • Перед водомером должен быть установлен фильтр-​отстойник, а после него – обратный клапан.

Выбираем счетчики

При выборе счетчика воды обратите внимание на то, что модели для учета горячей и холодной воды отличаются друг от друга:

  • Первые стоят несколько дороже, поскольку их внутренние детали и поверхности способны выдерживать температуру до 150 градусов.
  • Для счетчиков холодной воды максимально допустимая температура ограничена значением в 40 градусов.

Если же вы решили раскошелиться и поставить счетчики и на холодную, и на горячую воду – смело идите к стенду со счетчиками универсального типа.

Такие водомеры умеют подсчитывать расход воды в обеих системах одновременно, при этом их покупка обходится дешевле, чем двух отдельных счетчиков.

Следующий шаг – выбор счетчика по принципу работы.

Какие счетчики для воды лучше устанавливать?

Существую такие типы приборов:

  • электромагнитные;
  • электронные;
  • вихревые;
  • механические (тахометрические);
  • ультразвуковые.

Подавляющее большинство бытовых счетчиков, представленных на отечественном рынке, являются либо электронными, либо механическими. Рассмотрим эти разновидности подробнее.

Электронные и механические

  1. Механические приборы учета воды весьма просты в устройстве: поток воды вращает турбинку или крыльчатку, установленную внутри счетчика, которая связана с механическим цифровым табло, состоящим из нескольких колесиков с нанесенными на их поверхность цифрами. Главными преимуществами таких счетчиков воды являются:
    • энергонезависимость;
    • низкая стоимость: покупка механического счетчика обойдется вам примерно в 400 рублей.
  2. Электронные счетчики стоят гораздо дороже – от 2000 рублей, но такая разница в цене оправдана целым рядом преимуществ:
    • стабильная работа в условиях скачков давления в сети;
    • способность правильно учитывать расход воды даже при низком напоре;
    • возможность как горизонтального, так и вертикального монтажа;
    • для поверки достаточно снять верхнюю часть прибора без разборки трубных соединений;
    • удобное размещение индикаторов и цифровых табло, а также, что самое главное, возможность передачи данных по кабельной сети, для чего электронные счетчики воды оснащаются импульсными выходами.

Особенностью водомеров электронного типа является то, что для их работы требуется источник электричества: электросеть или батарея.

Поэтому чаще всего, если особых проблем в сетях водоснабжения не наблюдается, потребители выбирают счетчики механического типа.

Но если в вашем доме уже создана или будет создаваться централизованная система учета потребления воды с возможностью дистанционного контроля показаний счетчиков, вам придется приобрести именно электронный счетчик.

Благодаря импульсному выходу его показатели будут передаваться на компьютер диспетчера.

Кому из производителей отдать предпочтение

Установка некачественных счетчиков воды в квартире чревата авариями, в результате которых могут быть затоплены квартиры, расположенные ниже.

Для того, чтобы в будущем оградить себя от подобных ситуаций, к выбору компании производителя счетчика следует подходить со всей обстоятельностью, отдавая предпочтение хорошо известным торговым маркам.

Из отечественных наилучшим образом зарекомендовали себя следующие компании:

  • «Тепловодомер»,
  • «Водоприбор»,
  • «Мультисистема»,
  • «Пульсар»,
  • «Берегун»,
  • «Метер».

Изготовителями счетчиков универсального типа являются:

  1. завод «Старорусприбор» (модель СГВ-15);
  2. завод «Газэлектроника» (модель СВК-15).

К сожалению, пока ни одна из отечественных компаний не освоила выпуск счетчиков воды электронного типа.

При покупке таких приборов наши потребители больше всего доверяют таким торговым маркам:

  • Zenner,
  • Siemens,
  • Minomess.

Сопроводительная документация

Удостоверьтесь, что в коробке с водоизмерителем имеются такие документы:

  • Паспорт завода-изготовителя. В паспорте должны быть проставлены штампы предприятия, указаны регистрационный номер прибора, дата выпуска и дата заводской поверки, срок эксплуатации счетчиков воды.

    Не забудьте проверить, соответствует ли номер, выбитый на корпусе прибора, тому, который указан в паспорте.

  • Правила установки счетчиков воды и инструкция по эксплуатации.
  • Гарантийный талон. Не забудьте уточнить у продавца, каким образом следует оформить гарантийный талон.

Также в сопроводительной документации может быть указан срок службы счетчиков на воду.

Порядок монтажа

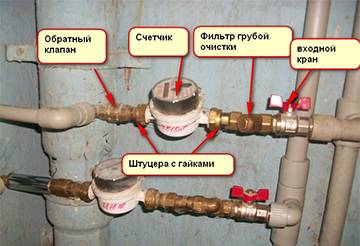

Правильная установка счетчиков воды выполняется по определенной схеме. До запорного крана не должно быть никаких водозаборных устройств. Если трубопровод изготовлен из металлических труб, то первый и последний стыки изолируются гидроизоляцией. На остальных используют обычные уплотнители. Монтаж проводится в такой последовательности:

  • Запорный кран шарового типа. При необходимости он позволяет перекрыть подачу воды к потребителям, размещенных в данном помещении. Когда речь идет о сварном пластиковом водопроводе, то расходомер можно перенести несколько назад.
  • Сетчатый фильтр. С его помощью выполняется сбор мелкой взвеси. Это позволяет защитить водомер от возникновения засора. По техническим условиям этот элемент устанавливается в водопроводе, как городских квартир, так и загородных домов.
  • Счетчик. Название говорит само за себя. Главное правильно установить счетчик воды.
  • Обратный клапан. Предусмотрен техническими условиями и предотвращает обратное отматывание водомера.

Фильтр для воды грубой очистки Особое внимание уделяют установке фильтра. Если расходомер устанавливается на горизонтальном трубопроводе, то патрубок фильтра располагают вниз

В вертикальном водопроводе он должен торчать вбок. Это разрешает предотвратить возникновения засора водомера при чистке фильтра. Для выполнения монтажных работ понадобится разводной ключ и пакля, для уплотнения резьбовых соединений. Теперь, наверное, всем ясно, как установить счетчик воды самому.


Схема установки водяного счетчика в квартире с низким давлением воды.

Важно знать что обратный клапан нужно ставить обязательно чтоб избежать разность давления в водопроводе и перелив воды из холодной в горячую или наоборот. Есть модели счетчиков в которых уже предусмотрен обратный клапан в комплекте

Но он такой миниатюрный что лучше установить полноценный обратный клапан

Есть модели счетчиков в которых уже предусмотрен обратный клапан в комплекте. Но он такой миниатюрный что лучше установить полноценный обратный клапан.

Подготовка к монтажу

Монтаж измерительного прибора своими руками

Подготовительный этап перед проведением монтажа водомера предполагает следующие манипуляции:

  • Определение места установки с учетом удобства снятия с водомеров показаний, их обслуживания и поверки в дальнейшем.
  • Обследование состояния вводных кранов, стояков на предмет возможных течей.
  • Расчет и закупка необходимого количества материалов – водосчетчиков для горячего и холодного водоснабжения, фильтров, запорной и регулирующей арматуры, фитингов.

Также к подготовительным работам относится демонтаж всех мешающих установке водосчетчика конструкций – шкафчиков и полочек, бачка унитаза, кухонной мойки, гибких канализационных отводов.

Установка счетчиков на воду представителями кампании

Если владелец квартиры решил доверить устанавливать водомеры сантехнику управляющей компании, обслуживающей дом ему необходимо:

  1. Оставить запись в журнале приема заявок – это нужно делать, чтобы «узаконить» заявку и гарантировать, что на нее в любом случае отреагируют. Найти такой журнал можно у председателя дома (для кооперативных домов) или в конторе управляющей компании.
  2. Связаться с обслуживающим дом сантехником и договорится о времени осмотра – контактный телефон должен быть указан на доске объявления около входа в подъезд либо на самой подъездной двери.
  3. Закупить необходимые материалы – при первом визите сантехник, осмотрев место установки водомеров, составит список материалов.
  4. Обеспечить беспрепятственный доступ к месту установки водомеров – до повторного визита сантехника владелец квартиры должен убрать все, что может мешать специалисту производить монтаж.
  5. Приемка выполненных работ согласно приемо-сдаточному акту.

Удобством монтажа водомеров сантехниками управляющей организации является то, что они сами же производят их опломбировку и ввод в эксплуатацию (снимают первичные показания и регистрируют прибор).

Выбор места установки счетчика холодной воды в частном доме и квартире

Установку прибора учета холодной воды можно произвести двумя способами:

  1. Наняв подрядчиков. Этот способ не всегда является оптимальным. Установка счетчика – не слишком сложная задача, за которую не удастся получить большое вознаграждение, поэтому не многие слесаря хотят браться за такую работу. Иногда затраты на выезд к месту установки больше, чем выручка от самой работы. К тому же, многие работники не могут похвастаться качеством выполнения работ.
  2. Самостоятельно. Как уже говорилось, установка счетчика холодной воды – не совсем сложная задача, с которой может справиться человек с начальными слесарными навыками. Это поможет не только сэкономить средства, но и сделать все именно так, как удобно.

О том, как произвести установку счетчика холодной воды самостоятельно — далее.

Первым этапом установки счетчика холодной воды должен стать выбор наиболее оптимального места. Как правило, прибор учета устанавливают в месте водоразбора после отсечного крана. В подавляющем количестве квартир таким местом является санузел. В некоторых помещениях существует несколько точек водоразбора (например, санузел и кухня). В таком случае придется устанавливать и регистрировать несколько счетчиков.

Место установки прибора учета должно быть доступным, ведь придется ежемесячно регистрировать его показания. Также в определенные сроки счетчик должен проходить поверку и опломбировку. Если заранее не предусмотреть нормальный доступ к счетчику, эти операции превратятся в муку.

Еще одним непременным условием выбора места установки счетчика – отсутствие врезок в водопровод до счетчика. Именно поэтому устанавливать его лучше как можно ближе к отсечному крану. Если водопроводные трубы будут прятаться внутрь стены, необходимо предусмотреть наличие смотрового окна, которое обеспечит доступ не только к самому счетчику, но и к фильтру и обратного клапана. Счетчик должен быть расположен таким образом, чтобы при необходимости всю систему можно было просто разобрать, перебрать и снова собрать.

Как правильно установить счетчик воды своими руками

Самостоятельная установка счетчиков воды, как правило, совмещается с полной или частичной заменой водопровода – самому врезать водомеры в существующий водопровод, сделанный из металлических труб, без специальных инструментов практически невозможно.

Для начала необходимо правильно определить место установки счетчика воды. Обычно его располагают на патрубках, отводящих воду от стояка. Но это не принципиально – по большому счету, счетчики можно вынести в любое место квартиры. Другое дело, нужно ли это? Да и проще установить их непосредственно на патрубках сразу после отсекающих кранов – в этом случае даже не придется отключать стояки и лишать всех жителей подъезда водоснабжения.

Но если кран старый и требует замены, то без отключения не обойтись. Для этого вызываем сантехника и отключаем подачу воды. После чего смело демонтируем весь водопровод или его часть, свинчиваем старый вентиль и на его место устанавливаем новенький шаровой кран, который с одной стороны имеет внутреннюю резьбу, а с другой – наружную

Обратите внимание, что для холодной воды используется кран с маркировкой DN15, а для горячей DN25. На первый взгляд, разницы между ними нет никакой, но если разобраться, то она обнаружится в использованных при их изготовлении материалах – на горячей воде кран с маркировкой DN15 прослужит очень недолго

Установка счетчиков воды своими руками фото

Идем дальше, и на наружную резьбу крана навинчиваем фильтр грубой очистки

Обратите внимание на стрелку на этом изделии – она указывает направление тока воды. Фильтр нужно установить в соответствии с этой стрелкой – острием от крана

Именно этого требует правильная установка счетчиков воды. Для уплотнения резьбовых соединений используется либо пакля, либо лента ФУМ, либо специальная нить. Наматывается уплотнитель по часовой стрелке.

Самостоятельная установка счетчиков воды

Следом за фильтром устанавливается патрубок с накидной гайкой – как правило, два таких изделия идут в комплекте со счетчиком. Как и фильтр, патрубок с накидной гайкой устанавливается с помощью пакли.

Технология установки счетчиков воды

Дальше посредством накидной гайки и резиновой или паранитовой прокладки к уже набранной конструкции фитингов крепится счетчик. Как и в случае с фильтром, на нем имеется стрелка, указывающая направление движения воды.

Как установить счетчики на воду

Теперь берем в руки второй патрубок с накидной гайкой и соединяем его с обратным клапаном

Клапан тоже имеет определенное направление установки – свинчивая его с накидной гайкой, обратите внимание на то, чтобы стрелка указывала направление от гайки

Как правильно установить счетчик воды

И снова берем резиновую или паранитовую прокладку, посредством которой подсоединяем обратный клапан к другой стороне счетчика.

Последним шагом, который предусматривает технология установки счетчика воды, является подключение всей набранной конструкции к квартирному водопроводу. В случае частичного демонтажа старых труб, соединить их со счетчиком очень легко металлопластиковой трубой – для этого понадобится только пара ключей.

Как установить счетчик воды самостоятельно фото

Вот так и выполняется правильная установка счетчиков воды своими руками. Как только работа будет выполнена, а все соединения проверены на отсутствие течей, можно смело отправляться в водоканал и подавать заявление на опломбировку счетчиков.

Автор статьи: Владимир Белов

Как утеплить входную дверь – решения, доступные каждому

Отделка стен ламинатом: дизайнерский аспект и тонкости установки своими руками

Межкомнатные перегородки из гипсокартона своими руками

Как сделать откосы из гипсокартона своими руками – пошаговый мастер-класс с фото

Виды розеток: разновидности и критерии выбора

Правила установки счетчиков воды в квартире

Перед началом работ необходимо перекрыть подачу воды в квартиру. Затем надо проверить, надежно ли держит вентиль: откройте крана любом смесителе и посмотрите, не капает ли вода. Если все в порядке, вырезаем участок трубы необходимой длины (сталь режется болгаркой, пластик – специальными ножницами) и приступаем к установке.

Установка фильтра

Первым элементом водомерного узла является фильтр грубой очистки, также называемый грязевиком.

Чтобы понять, какой стороной монтировать изделие, проще всего ориентироваться по стрелке на его корпусе: она должна соответствовать направлению потока воды.

Если узел будет устанавливаться горизонтально, отстойник грязевика должен быть направлен вниз.

Фильтр навинчивается на резьбу, которую следует предварительно нарезать на трубе с помощью плашки. Соединение должно быть уплотнено паклей, сантехническим льном или фум-лентой.

Если трубопровод выполнен из металлопластика или полипропилена, к трубе сначала необходимо прикрепить переходник с наружной резьбой.

Если вы хотите, чтобы система требовала минимального обслуживания, установите фильтр с функцией самоочистки, например, от компании Honeywell. Это достаточно дорогое устройство, но зато оно очень удобно в эксплуатации.

Установка патрубка с накидной гайкой

Эта деталь ввинчивается в выходной патрубок фильтра, также с уплотнением волокнистым материалом.

Перед монтажом второго патрубка с накидной гайкой необходимо установить обратный клапан, который, как и фильтр, навинчивается на конец трубы со стороны выхода.

Для правильной установки также обращайте внимание на стрелку. Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика

Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды

Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика. Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды.

При установке счетчика холодной воды своими руками на трубу с выходной стороны вместо обратного клапана следует навинтить муфту, а затем в нее ввинтить второй патрубок с накидной гайкой.

Наличие патрубков с накидной гайкой позволяет легко демонтировать счетчик и заменять его вставкой на время поверки.

Монтаж счетчика

При установке водомерного узла счетчик является заключительным звеном.

Его нужно поместить между патрубками, а затем зафиксировать накидными гайками.

Прокладки, используемые для уплотнения соединения, поставляются в комплекте, но они далеко не всегда являются достаточно качественными. В большинстве случаев весьма желательно заменить «родные» прокладки более надежными.

При монтаже счетчика не забудьте расположить его табло так, чтобы с него было удобно снимать показания. После установки пломбы инспектором водоканала поправить прибор будет невозможно.

Поскольку водоизмерительный узел в сборе является достаточно тяжелым, его лучше прикрепить кронштейнами к стене.

Чтобы быть уверенным, что прибор не жульничает, вы имеете право сдать его перед установкой в службу КИП водоканала для бесплатной поверки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
