Как сделать мелкозаглубленный ленточный фундамент на пучинистых грунтах своими руками: Глубина заложения и расчет

Мелкозаглубленный ленточный фундамент: глубина заложения

В основном это зависит от месторасположения объекта. Расстояние заглубления ленты выбирается в зависимости от того, в какой климатической зоне производится строительство. Даже при учете того, что уровень промерзания земли расположен гораздо ниже, чем МЗЛФ, влияние данного фактора все-равно очень сильно сказывается на прочности здания. Поэтому просто игнорировать эти особенности не получится. В большинстве случаев копать приходится на расстояние от полуметра до полутора метров. В зависимости от того, насколько высоко проходит граница замерзания грунта, выбирается более высокий или низкий уровень.

Причины деформаций фундамента здания и их предотвращение

Схема мелкозаглубленного ленточного фундамента на глине.

Глины, состоящие из очень мелких частиц, могут накапливать в своем составе влагу и размываться грунтовыми водами. Вследствие этого глинистые грунты являются просадочными, пластичными и сильнопучинистыми. Пучинистыми с более низкой несущей способностью, чем глины, являются и суглинки — пески с примесью глины.

Тем, кто собирается укладывать фундамент своими руками на таких грунтах, следует иметь представление о наиболее часто встречающихся причинах повреждений оснований построек:

  • просадка основания — постепенное погружение в почву. При малоэтажной застройке встречается достаточно редко. К тому же опорная площадь ленточного фундамента, как правило, заметно превышает расчетную площадь;
  • выпучивание в случае заложения основания выше линии промерзания почвы может проявить себя в пучинистых грунтах, содержащих суглинки или влагонасыщенные глины. При промерзании они увеличиваются в объеме. Воздействуя на основание снизу вверх, их давление может превышать вес самого здания. При промерзании почвы на глубину прядка одного метра это воздействие может вызывать смещение до 15 см;
  • боковые воздействия, которые не исчезают, даже если подошва основания расположена ниже, чем глубина промерзания грунта. Они способны оторвать верх фундамента от его низа или даже вытащить его вместе с замерзшей почвой. Отсюда следует, что мнение о том, что чем глубже основание фундамента, тем лучше, является ошибочным;
  • боковой сдвиг.

Предотвратить повреждения фундамента можно следующими способами:

Рисунок 1 — Варианты возведения ленточного основания: 1 — Монолитный, 2 — Сборно-монолитный, 3 — Сборный из железобетонных блоков, соединенных верхним и нижним арматурным поясом, 4 — Сборный из железобетонных блоков, соединенных верхним арматурным поясом.

  • внутри тела фундамента по всему его объему следует закладывать арматурный металлокаркас, который жестко связывает его верхнюю и нижнюю части;
  • подошва основания должна быть шире, чем его верхняя частью, а стенки тщательно выровнены. Боковые поверхности желательно покрыть скользящим слоем — пленкой из полиэтилена или машинным маслом. Это заметно уменьшит боковое воздействие грунта на фундамент;
  • действие боковых сил пучения грунта можно ослабить, применяя фундамент мелкого заглубления, поскольку в этом случае уменьшается его боковая поверхность.
  • боковой сдвиг может возникнуть при возведении здания на крутом склоне. В этих условиях надежнее жестко связанные арматурой в продольном и поперечном направлении ленточные основания;
  • глубину, на которую способен промерзать грунт, можно уменьшить, утепляя слой почвы вокруг фундамента пенопластом, керамзитом или шлаком.

Это интересно: Каким бетоном заливать фундамент — выявляем все нюансы

Сфера применения

Мелкозаглубленный ленточный фундамент является оптимальным выбором при строительстве небольших малоэтажных построек, например — частных жилых домов.

Возможность обойтись без использования строительной техники и выполнения работ своими силами весьма привлекательна для пользователей, а значительная экономия денег, времени и трудовложений только увеличивает популярность мелкозаглубленной ленты.

Для крупных построек у мелкозаглубленной ленты недостаточно несущей способности, поэтому при планировании строительства тяжелого или высокого здания потребуется расчет параметров основания, чтобы избежать ошибок.

Расчет веса отдельных частей строения

Рассмотрим расчет размеров монолитного фундамента для небольшой бани с учетом обустройства дренажной системы для отвода сточных вод. Определить несущую способность грунта на площадке строительства и сделать расчет подошвы ленты или фундамента из блоков по силам практически любому владельцу участка.


Глубина заложения фундаментов зданий.

Необходимо определить нагрузку на площадку строительства от основных составляющих конструкций бани. Для этого следует выделить значимые по весу элементы сооружения и определить вес каждого. Чтобы вычислить объем отдельного учитываемого элемента, следует выполнить его эскиз. В точности нанесения размеров изображений нет необходимости, главное – отразить форму элементов. Элементы непрямоугольной формы придется разбить на более простые фрагменты.

Удельный вес материала, из которого изготовлен элемент здания Y (кг/м3), определяется в СНиП II-3-79. В этом перечне может не оказаться некоторых современных видов строительных материалов. Величину их удельного веса можно выяснить на строительных сайтах интернета с описанием характеристик материалов.

В среднестатистическом здании бани в перечень учитываемых конструкций строения входят:

  • стеновые конструкции с учетом их отделки;
  • фундамент и цоколь;
  • перекрытия потолочные;
  • внутреннее оборудование;
  • дверные конструкции;
  • массивные отделочные материалы;
  • материалы, применяемые для гидро- и теплоизоляции;
  • стропильные элементы и кровельный материал.

Расчет можно упростить, взяв значения общего веса некоторых стандартных конструкций здания из строительных нормативных документов.

Этапы строительства

Ленточный фундамент под каркасный дом начинается с проекта. Это должен быть не просто чертеж дома с размерами и указанием количества материалов.

Не страшно, если вы привезете несколько лишних листов железа, они пригодятся. А вот ошибки в расчетах нагрузки на фундамент, его прочности могут проявиться не сразу и исправить их очень трудно. Поэтому на этом этапе рекомендуется использовать опыт профессионалов.

Подготовка участка

Следующий этап – подготовка участка. Сюда входит:

  • Удаление лишней растительности (трава, кустарник, деревья, пеньки) и мусора. Все это лучше сразу вывезти.
  • Перемещение плодородного слоя земли на край участка. Это легко и быстро делается бульдозером. После завершения строительства хорошая почва вам понадобится для ландшафтных работ.
  • Подготовка подъездных путей для машин со стройматериалами и миксера.

На подготовленном участке делают разметку, по-простому колышками и шнуром или современными методами – ставят обноски, прямые углы строят с помощью лазерного нивелира. Ниже представлено видео о правильной разметке фундамента, рекомендуем с ним ознакомиться:

Для удобства колышки и обноски устанавливают на 1,5 – 2 м дальше пределов дома.

Сначала намечают осевую линию фасадной стены и откладывают на ней ее длину. Затем от крайних точек стены строят прямой угол и натягивают осевые боковых стен. Отложив на них нужные расстояния, обозначают шнуром осевую задней стены. После этого проверяют построение прямых углов, измеряя диагонали – они должны быть равны.

После этого в обе стороны от осевой линии откладывают равные расстояния и натягивают шнур, обозначая ширину траншеи.

Примечание: обноски удобны тем, что сделав разметку, шнур крепят не намертво, а делают съемным. На время работ по выемке грунта его можно снять, потом снова закрепить и проверить правильность выполнения.

Земляные работы

Земляные работы не рекомендуется затягивать. Грунт высыхает и осыпается, могут пойти дожди и траншею размоет. Тогда предстоят хлопоты по установке дополнительной опалубки и расчистке траншеи. На этом этапе (и на последующих) хорошо иметь бригаду рабочих-строителей. Найти их не проблема, они многое умеют, но проверять правильность выполнения работ надо.

Выкопав траншею на проектную глубину, начинают подготовительные работы перед укладкой бетона. На дно траншеи насыпают слоями песок, проливают водой и трамбуют. Высота песчаной подушки – 15-20 см. Чтобы песок постепенно не вымывался в нижележащие слои грунта, дно траншеи устилают геотекстилем. Он пропускает воду, но удерживает песок. Естественно, это увеличивает стоимость фундамента.

Поверх подушки укладывают первый слой гидроизоляции. Это может быть рубероид или полиэтиленовая пленка. Гидроизоляция на этом уровне предотвращает быструю потерю воды и цементного молочка из бетона.

Армирование и опалубка

Чаще всего опалубка из досок монтируется только поверх земли. Стенки траншеи, закрытые гидроизоляцией – это уже опалубка.

Обращают особое внимание на крепеж опалубки: вбивают колышки, делают распорки. Опалубка должна выдержать напор бетона

Арматурный каркас вяжут из арматуры, а не используют отходы всякого железного хлама. Каркас должен быть жестким, иметь минимум две продольные нитки вверху и внизу бетонной ленты. Короткие поперечные отрезки вяжут с продольными прутками специальной проволокой. Требования к сборке каркаса лучше посмотреть в справочниках.

Перед укладкой бетона проверяют еще раз правильность разметки и установки опалубки. В местах ввода инженерных коммуникаций устанавливают закладные элементы (трубы, короба).

Заливка фундамента

Ленточный фундамент рекомендуется заливать за один раз – так достигается его монолитность. Для этого на заводе заказывают бетон в миксере и доставляют на участок. При укладке бетон уплотняют штыкованием или глубинным вибратором.

В период затвердевания бетон предохраняют от механических повреждений и периодически увлажняют.

Через 3-4 недели можно приступать к строительству. На бетон укладывают слой гидроизоляции и на него нижнюю обвязку каркасных стен и лаги пола. Нижние брусья дополнительно обрабатывают антисептиками.

Если нет уверенности в своих силах и навыках, поручите возведение фундамента строительной фирме. Профессиональные рабочие сделают работу быстро, качественно и не намного дороже.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

  • На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
  • К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
  • Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

  • Первый слой бетона распределить по всему периметру фундамента.
  • Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
  • Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
  • Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Ленточный фундамент для бани

Ленточный фундамент для каркасной бани – это конструкция из толстых стен. Стены и их толщину рассчитывают отдельно. Толщина будет зависеть от материала исполнения. Могут использоваться такие материалы:

  • Бетон
  • Натуральный камень
  • Железобетон

Существуют определенные правила, которые нужно выполнять для долговечности, надежности и безопасности фундамента. Фундамент нужно укладывать на 20 см глубже промерзания грунта. В общем, глубина не должна превышать 70 см. Для возведения каркасной бани также применяют мелкозаглубленный фундамент.

Фундамент каркасного дома своими руками – это важный шаг при строительстве. Просчеты и недочеты могут привести к обвалу целого дома или бесконечным ремонтам в течение долгого времени. Но все же это не такой сложный процесс, как кажется. Вполне достаточно действовать последовательно и с умом!

Какова цена монолитного МЗЛФ для дома?

Застройщики, предпочитающие доверять специалистам, уделяют особое внимание расценкам на проведение фундаментных работ

Здесь важно учитывать, что уважающая себя строительная фирма не будет оглашать стоимость своих услуг по телефону только исходя из заявленных вами размеров дома. Смету заказа специалист составит после изучения участка и проекта

Обычно расходы на закладку основания включают несколько статей:

Смету заказа специалист составит после изучения участка и проекта. Обычно расходы на закладку основания включают несколько статей:

  • Стоимость материалов.
  • Подготовка и планировка участка.
  • Земляные работы по рытью канавы.
  • Установка опалубки и изготовление армирующего каркаса.
  • Заливка бетонного раствора.

Средняя стоимость ленточного основания мелкого заглубления составляет от 2 600 до 3 000 рублей за погонный метр. Это несколько дороже, чем свайный фундамент, но несмотря на это большинство выбирает ленту. Чтобы быстро определиться в ценах в зависимости от периметра постройки без учета простенков достаточно воспользоваться таблицей. Приведенные цифры довольно приблизительны, потому что в окончательных расчетах учитываются ширина и высота ленты. Большинство строительных компаний включают в смету все расходы по доставке материалов на участок.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

  • прочность грунта на участке;
  • уровень расположения грунтовых вод;
  • этажность здания;
  • необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

  • требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
  • требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
  • невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

  • прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
  • глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
  • уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Принцип расчета

Прежде чем начать возводить фундамент, необходимо провести расчет его основных параметров. При проектировании наиболее распространенного ленточного основания проводится определение следующих параметров: глубина залегания фундамента, ширина ленты и высота надземного ростверка. Кроме того, следует провести проверочный расчет на деформации в соответствии со СНиП 2.02.01-83. При проведении расчетов учитываются следующие факторы: тип грунта, уровень грунтовых вод, глубина промерзания почвы, нагрузка на опору, перепад высот на месте строительства.

На первом этапе проектирования обязательно проводится анализ почвенных характеристик, и, прежде всего, определяется тип почвы. Основные почвенные характеристики можно определить самостоятельно. Для этого выкапывается небольшая яма на глубину фундаментного заглубления, и извлекаются образцы грунта. Почва увлажняется и скатывается цилиндром длиной 14-16 см и диаметром 10 мм. Затем, делается попытка сворачивания из образца кольца — если цилиндр при закручивании разрывается, то грунт — суглинок; если сохраняет форму, то — глинистая почва. Супесь вообще не формируется таким образом, а разваливается.

Пористость почвы определяется следующим образом. Из грунта вырезается куб со стороной 10 см и взвешивается — определяется объемная масса (М1). Потом, куб раздавливается, уплотняется и снова взвешивается — масса сжатого грунта (М2). Коэффициент пористости рассчитывается из формулы Е = 1 — М1/М2, где М1, М2 выражаются в кг/см³.

Средние значения этого параметра сводятся в таблицы по регионам. Например, в районе Москвы суглинки промерзают на 1,35 м, средний и крупный песчаник — на 1,76 м; в Ростове — 0,8 м и 0,88 м, соответственно; а в Тюмени — 1,8 и 1,98 м.

Технология строительства

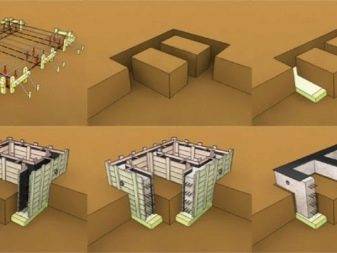

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см

Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Плюсы и минусы

На сегодняшний день при строительстве зданий можно выбирать любой вид основания, но особой популярностью у застройщиков пользуется незаглубленный ленточный фундамент, так как считается самым надежным и имеет положительные отзывы при эксплуатации сооружений на пучинистых грунтах и на глине. Его также часто устанавливают на участке с уклоном, где заглубленный вариант конструкции выполнить невозможно. Главными преимуществами такого основания считаются несколько характеристик.

Простота устройства. Обладая даже минимальными навыками, конструкцию вполне реально заложить своими руками без привлечения подъемных механизмов и специальной техники. Ее возведение, как правило, занимает несколько дней.

Долговечность. Соблюдая все технологии и нормы строительства, фундамент прослужит более 100 лет

При этом особое внимание нужно уделять выбору марки бетона и арматуры.

Возможность проектировать дома с цокольным этажом и подвалом. При такой планировке железобетонная лента послужит одновременно несущей конструкцией и стенами для подвала.

Минимальные затраты на строительный материал. Для работ понадобится только арматура, бетон и готовые щиты из дерева для изготовления опалубки.

Что же касается недостатков, то к ним можно отнести некоторые особенности.

Трудоемкость. Для строительства необходимо предварительно выполнить земляные работы, потом изготовить армированную сетку и все залить бетоном. Поэтому, чтобы ускорить процесс установки, желательно воспользоваться помощью мастеров, но это повлечет дополнительные расходы.

  • Простой в строительстве. В том случае, когда закладка осуществляется зимой, бетон приобретает свою прочность позже, спустя 28 дней. А это означает, что придется месяц ждать, так как основание нельзя будет нагружать.
  • Отсутствие возможности сооружать высокие и большие здания. Не подходит такой фундамент и для домов, строительство которых планируется из тяжелого материала.
  • Необходимость дополнительной укладки гидроизоляции.

Делаем выбор

Как я уже говорил раньше, стены хотел делать либо каркасные, либо пенобетонные. Фундаменты для этих стен, конечно, отличаются друг от друга. Для каркасных стен не обязателен монолитный фундамент, хотя, конечно желателен. Представьте, допустим, столбчатый фундамент:

  • Нижняя обвязка кладётся на столбы, всё хорошо.
  • Ставим каркас. Он давит на обвязку, но она прогибается незначительно – укосины придают жесткость.
  • Ставим перекрытие и крышу. Обвязка ещё прогибается. Укосины уже отработали.
  • Делаем наружную облицовку. Вес дома растет. Облицовка придаёт какую-то жесткость конструкции. Но достаточную ли? Думаю, эта жесткость не остановит деформацию нижней обвязки.
  • Делаем внутреннюю облицовку, ставим мебель, сантехнику и т.д. Вес продолжает увеличиваться. А жесткость конструкции? Нет, не увеличивается. Значит, деформация будет продолжаться. Трещины? Думаю, да.

А газоблочному – тем более. Вот так я и рассуждал, мечтая о надёжном, но не очень дорогом и не очень трудозатратном фундаменте для дома из газобетона. Кстати, свайный я тоже сразу отбросил. Почему? Вот смотрите:

  • Дешёвый свайный хорош, когда сваи идеально вертикальные (наклонные – будут постепенно падать). Самостоятельно это возможно сделать? Трудно.
  • Для газоблока всё равно придётся делать ростверки. Это дополнительные расходы.
  • Предложили сделать быстро свайно-винтовой, но за 80 тысяч рублей. Столько у меня не было.

Мелкозаглублённый плитный фундамент мне тоже не подошёл. Он хорош на ровном участке, а у меня – склон (берег озера). Да и бетона в него нужно много. А заказывать «миксер» не вариант – ему просто не подъехать.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтовЧисло этажей зданияШирина поошвы фундамента b, мТолщина подушки t, мВариант конструкции фундаментаВариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые10,3 / 0,20,6/0,7г.3
20,3 / 0,20,5 / 0,6г.3
30,3 / 0,20,4 / 0,5г.3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые10,3 / 0,20,7 / 0,8г.4
20,3 / 0,20,6 / 0,7г.4
30,3 / 0,20,5 / 0,6г.4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
