Монтаж дымохода из сэндвич труб через крышу - общие понятия и пошаговое руководство

Типовые ошибки

При установке вертикального канала в деревянном доме нужно строго соблюдать требования пожарной безопасности

В этом случае важно правильно сделать и обработать проход сэндвич-трубы через перекрытия, выполненные из дерева. Данные места должны быть хорошо защищены

Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

Чтобы облегчить работу, довольно часто устанавливается специальный потолочно-проходной узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка необходима для выполнения определенных действий:

Если происходит усадка дома или его деформация, дымоходная труба должна сохранить свое первоначальное положение.
ППУ защищает деревянные перекрытия и не допускает их возгорания.

Лучшим вариантом для прокладки вертикального канала считается установка специальной сэндвич-системы. Обычно проблемы появляются, только если при монтаже применялась теплоизоляция низкого качества, к примеру, общестроительная изоляция вместо специального негорючего материала.

Одним из вариантов такой защиты считается базальтовая вата.

Иногда она используется неправильно. Известно, что этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы изоляция начнет отдавать накопленное тепло обратно, провоцируя тем самым перегрев дымохода. Чтобы этого не произошло, требуется установить специальную стальную гильзу, которая закрывала бы разделочный изоляционный слой. В качестве последнего можно использовать суперизол.

Этот стальной элемент должен иметь вид цилиндра

Важно, чтобы высота детали равнялась толщине разделки. Гильза позволит избежать повышения температуры и будет способствовать отведению тепла от теплоизоляции

Вокруг стальной детали необходимо организовать микровентиляционную систему, представляющую собой воздушную прослойку толщиной 3 мм. Воздух, двигающийся вокруг гильзы, будет охлаждать ее, снижая тем самым температуру.

Установка стального изделия позволяет использовать отопительный прибор длительное время, исключая риск перегрева.

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Сборка сэндвич-трубы

Перед установкой системы необходимо правильно ее собрать:

Возведение дымохода начинается с печи. Первое звено соединяется с отопительным устройством и закрывается заглушкой. Делается это для предотвращения перегрева и организации теплоизоляции.

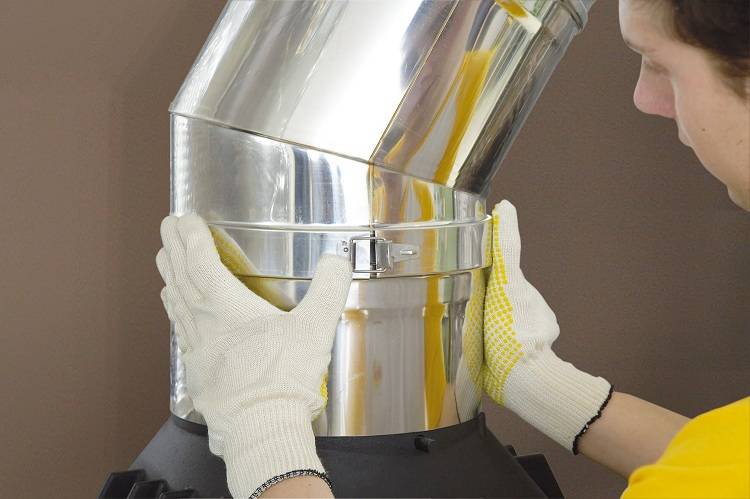

Трубы вставляются друг в друга, начиная с конца, имеющего меньший диаметр

Следует обратить внимание на сборку звеньев, которая должна осуществляться так, чтобы не создавать препятствий для стекания имеющегося конденсата.

Далее производится соединение не только наружных, но и внутренних труб. Сразу сделать это довольно проблематично, но можно воспользоваться более простым способом: сначала на 15 см выпускаются и соединяются внутренние трубы, затем внешние.
Образовавшийся в результате стык усиливается

Это место обматывается хомутом, сделанным из цинка, затем стягивается болтами, проволокой или гайками.
В завершение рекомендуется обмотка дымоходной трубы герметиком, способным выдерживать температуру в 1000 градусов.

На этом работа по сборке сэндвич-системы закончена. Для крепления тройника, зонта, наконечника и угла можно воспользоваться этим же принципом работы. Фиксация дымохода к стене осуществляется с помощью кронштейнов. Расстояние между ними должно составлять около 2 м.

Крепление мест, где находится тройник, производится с помощью кронштейнов, что способствует снижению нагрузки. При необходимости можно использовать и горизонтальные звенья дымохода. Размер их должен быть в пределах 1 м.

Следует помнить о том, что при производстве любая сэндвич-труба оклеивается пленкой. Ее требуется удалить сразу после завершения сборки изделия.

Если возникает необходимость установки дымохода внутри коробки или между стенами, с внешней стороны боковой конструкции проделываются два окошка размерами 150 см².

Одно отверстие должно располагаться вверху, а другое – внизу

В случае когда речь идет о закрытой отступке, важно, чтобы собираемый пол был изготовлен из невоспламеняющегося материала

Особенности устройства дымоотводов из сэндвич труб

Предназначается такая конструкция для удаления дыма и прочих вредных для людей продуктов горения за территорию жилого дома. Дымоход в обязательном порядке монтируют на все типы печных агрегатов и каминов. Чтобы знать, как правильно установить сэндвич трубу, требуется разобраться с ее конструкционным устройством.

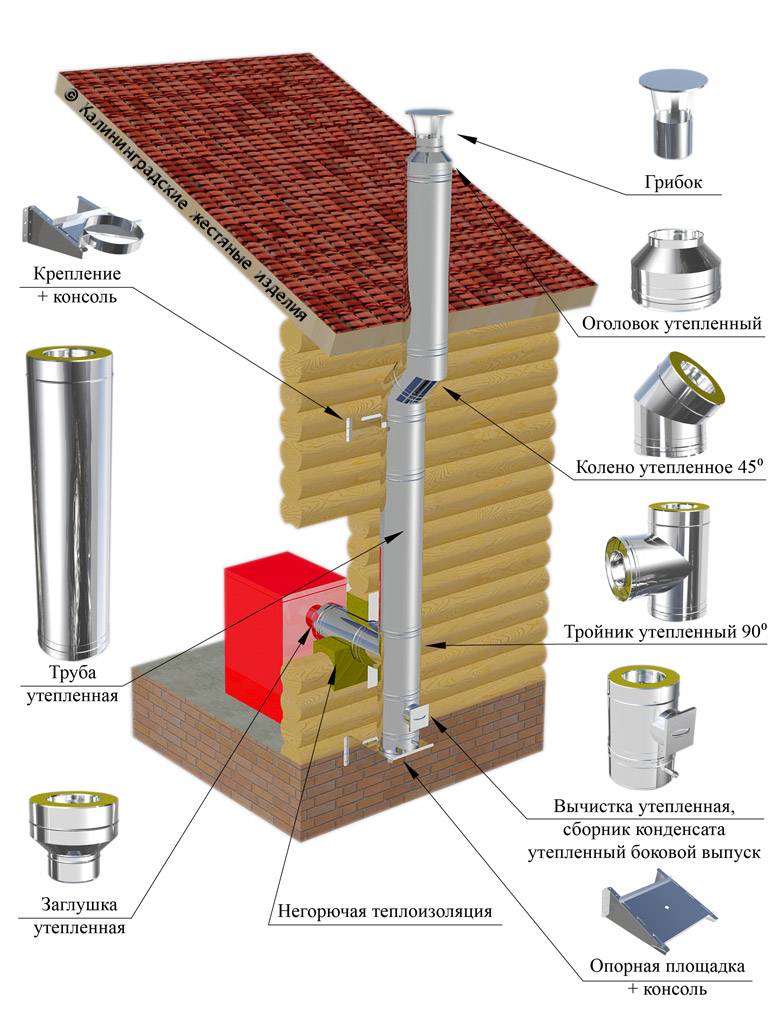

Состоит такая трубная продукция из следующих элементов:

внутреннего слоя, выполненного из металла, который устойчив к высокому температурному режиму и способен защитить остальные части дымохода от проникновения конденсата;
наружного металлического слоя, произведенного из высокопрочного материала, который служит для предотвращения нарушения целостности дымоотводящей конструкции;
утеплителя, расположенного между этими двумя слоями. Он защитит внешнюю часть системы от перегрева.

Чтобы выполнить монтаж сэндвич трубы, кроме нее и отопительного оборудования требуется приобрести:

всевозможные переходники и тройники;
устройства, предназначенные для создания переходов труб через кровлю и стены;
хомуты, соединяющие отдельные участки в общую конструкцию;
кронштейны – благодаря их применению, осуществляют крепление сэндвич трубы к стене;
ревизию, служащую для контроля над состоянием дымохода и проведения его чистки;
разгрузочные платформы, которые применяют с целью распределения нагрузки на систему дымоотведения.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

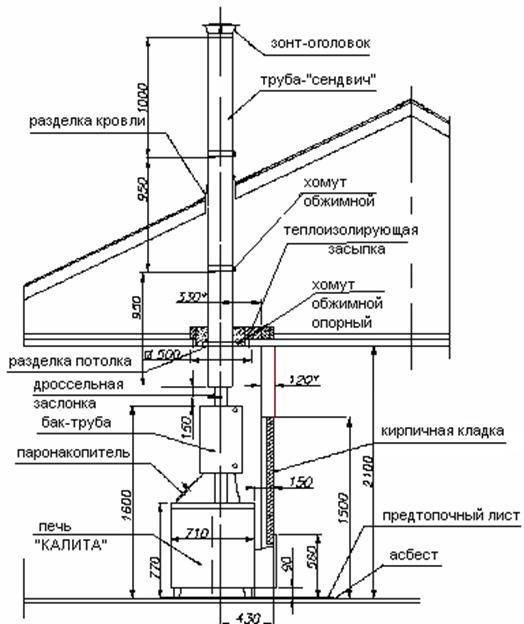

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Преимущества и недостатки сэндвич технологии

У современной сендвич технологии сборки дымоходной трубы имеется масса достоинств. Консультанты ресурса «Сантехник Портал» выделили основные из них:

Простота и доступность установки. Сборка всех элементов и монтаж готового изделия легко осуществимы своими руками. Тогда как аналогичные приспособления требуют контроля работ со стороны специалистов.
Универсальность. Сэндвич дымоход способен вытягиваться вверх и в стороны, то есть в стены.
Качественный утеплитель. Благодаря теплоизоляции, устройство обеспечивает низкие потери тепла, хорошую тягу и высокую производительность. Трехслойные стены предупреждают быстрое выхолаживание продуктов сгорания, которые стремительнее выводятся через дымоотвод, а это мешает активному образованию конденсата и образованию сажи.
Безопасность. Применять подобную систему безопасно для человека, так как наружный контур разогревается только до определенных величин и не может навредить, и причинить ожоги.
Разнообразие вариантов. Для сборки установки изготавливают прямые и угловые модели. Дымоходный канал можно вывести наверх или в стену, он может огибать стропильную конструкцию, всевозможные строительные детали.
Минимальное оседание сажи. Гладкая поверхность элементов из нержавеющей стали способствует тому, что пепел и копоть стремительнее выводятся в воздух и медленнее накапливаются.
Сравнительно малый вес. Небольшая масса способствует тому, что для конструкции легче сделать опору и не нужно возводить специальный фундамент, как в случае с кирпичным дымоходом. Сендвич трубы можно фиксировать к перекрытиям и стенам, крепить непосредственно на отопительное оборудование.

Однако стоит справедливо заметить, что у системы имеются и недостатки:

Небольшой срок эксплуатации. Продолжительность службы сэндвич приспособлений достигает лишь 10-15 лет, тогда как обычные устройства могут прослужить намного дольше.
Быстрая потеря герметичности. Из-за постоянных перепадов температур внутренние и наружные секции постоянно сужаются и расширяются, в итоге герметичность снижается.
Высокая стоимость. Качественные компоненты из нержавейки обладают высокой ценой. Подробнее ниже.

Изъянов у сэндвич дымохода намного меньше, чем положительных качеств, что значительно выделяет его среди своих аналогов. Кроме этого, у конструкции с утеплением высокий стандарт безопасности и надежности.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

фланцевым способом;
байонетным;
по мостику холода;
под дым;
по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
Температура выходящего газа не должна превышать 500°.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Строение стены,
Используемые материалы,
Место выхода трубы,
Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ,
Монтажа элементов крепежа,
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

Определяется место расположения отопительного прибора.
Производится разметка.
В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.
Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

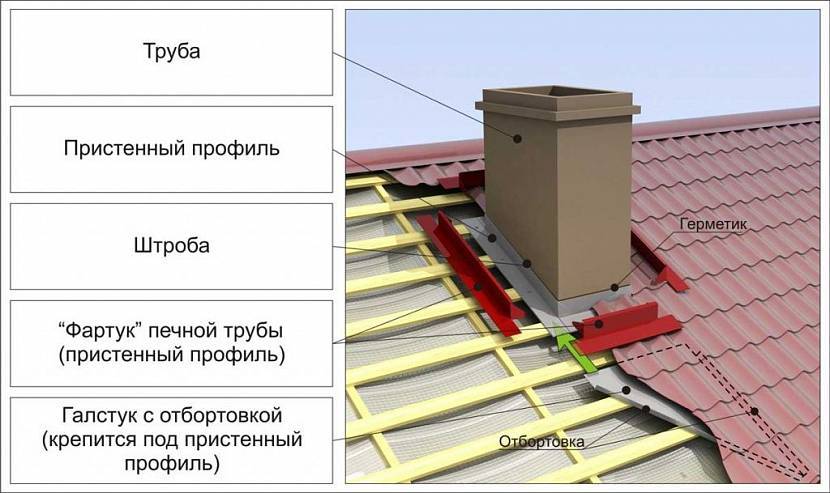

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробуИсточник experttrub.ru

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

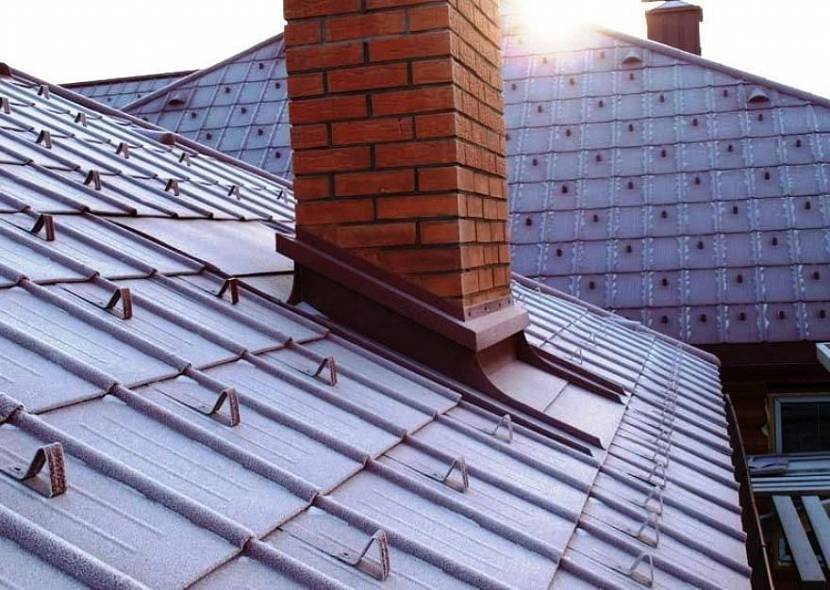

Готовая печная труба, проведенная через металлочерепицуИсточник tproekt.com

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Подбор диаметра

Выбор показателя сечения дымоотводной конструкции — серьёзное мероприятие, при котором стоит учитывать несколько важных правил. Первое из них звучит так: показатель сечения дымохода должен быть таким же (или больше) диаметра выходного патрубка отопительного устройства. Например, если диаметр выходного патрубка котла равен 100 мм, то показатель сечения дымоотводного канала должен быть таким же или больше

Важно запомнить, что это правило действует не только на первый сегмент канала, но и на все остальные

Дымоотводный канал может быть шире отвода отопительного устройства, однако, в этом случае придётся приобрести специальный переходной элемент. Переходной элемент монтируется на отвод котла и организует переход между ним и трубой дымохода.

Помимо этого, выбор показателя сечения дымоотводной конструкции зависит от мощности котла. Таким образом, можно выбрать диаметр канала ещё до приобретения отопительного оборудования.

Рассмотрим зависимость показателя сечения дымохода от мощности отопительного устройства:

при мощности котла до 3,5 кВт показатель сечения внутреннего контура сэндвича должен составлять около 80 миллиметров;
если мощность отопительного устройства находится в пределах от 3,5 до 5,2 кВт, то показатель сечения внутреннего контура не должен быть ниже 95 миллиметров;
когда показатель мощности отопительного устройства превышает 5,2 кВт, то показатель сечения внутренней трубы должен быть не менее 110 миллиметров.

Диаметр трубы должен в точности совпадать с патрубком котла или же понадобится переходник

В любом случае рекомендуется всё делать по порядку, поэтому лучше сначала приобрести котёл, а уже потом выбирать трубы для организации канала, который будет отводить продукты сгорания.

Установка дымохода из сэндвич труб

Конструкция дымохода для котла со сборником конденсата

Прежде чем монтировать дымоход, нужно подобрать главную деталь и дополнительные материалы в зависимости от вида отопительного устройства. Для агрегатов, которые работают на газовом топливе, подходят наиболее бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдавать предпочтение качественной и более дорогой системе. Сначала воздуховод подключают к котлу, затем выводят его сквозь потолок на кровлю.

На котел

Отопительный котел с выходным патрубком горизонтального типа со стороны монотрубы можно закрепить при помощи моно-тройника, дополненного заглушкой со сборником для конденсата. Поверхность выхода к центру изнутри покрывают герметичным слоем с жаростойким эффектом. После тройник плотно надевают на печной патрубок, задвигают до конца и закрепляют в соединительной части с кронштейном хомутом по правилам

Важно проверять вертикальность любой оси тройника заранее, лишь после этого его разрешается крепить к поверхности стены анкерами либо дюбелями

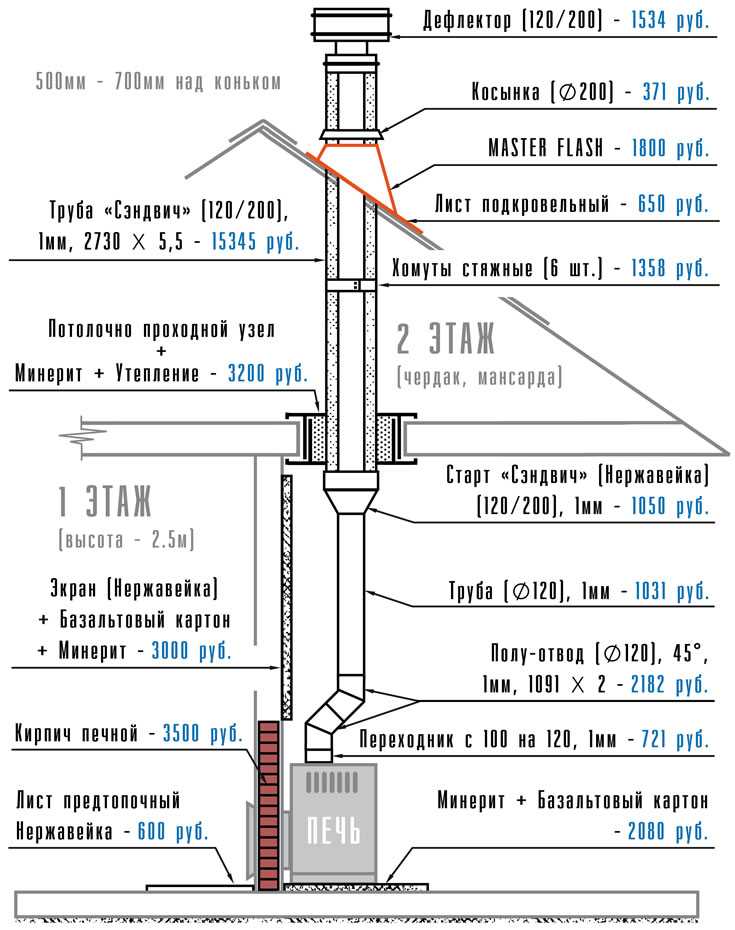

Через потолок и крышу

При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности

При поэтапной установке воздуховода участок для выведения трубки понадобится сдвигать в одну из сторон по направлению от конька. Если она пройдет сквозь него, при монтаже проходного узла будет нарушена структура коньковой балки и стропил. Сэндвич-трубу устанавливают через потолок в соответствии со всеми нормами строительства и правилами пожарной безопасности.

После выбора подходящего места нужно сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам при помощи гвоздей или саморезов и оббивают края термоустойчивым изолятором. Собирать проходной узел потолка нужно по схеме, сам короб прикрепляется к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается сквозь узел и фиксируется преимущественно вертикально.

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1
izoliacia-vihoda-2

К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2022 stylekrov.ru
