Металлическая кровля – подробный разбор фальцевой технологии

Устройство внешней молниезащиты жилого дома

Основными элементами системы молниезащиты являются молниеприемник, токоотвод и заземлитель.

Самый обычный молниеприемник представляет собой стальной стержень, сечением не менее 100 мм² и длинной до 1,5-2,0 м. Обычно для этой цели используют стальной прут диаметром 12 мм.

Токоотводом соединяют молниеприемник с контуром заземления. Уже из самого его названия понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, поскольку сила тока грозового разряда может достигать 200 тысяч ампер! К токоотводу присоединяется и заземление металлической крыши.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных между собой. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

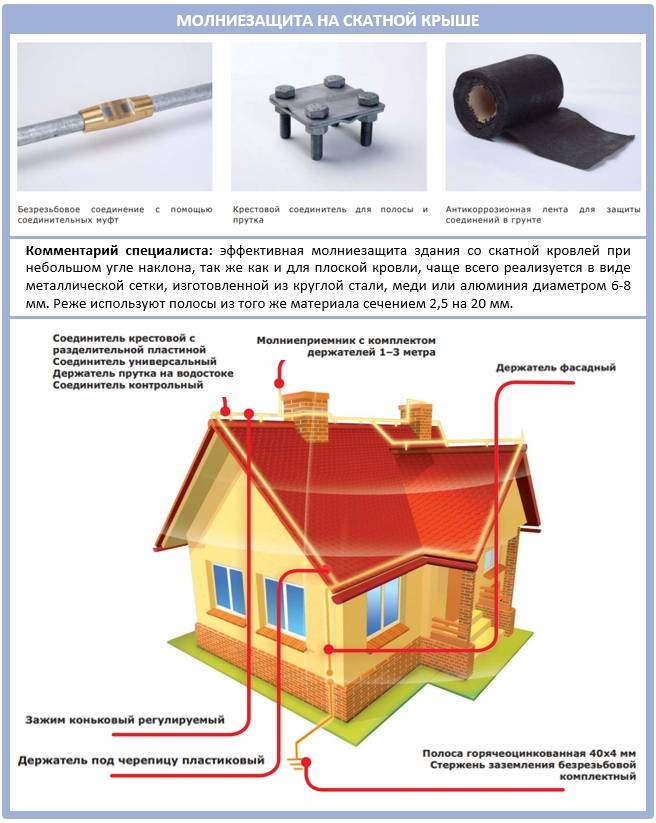

Соединение всех деталей системы молниезащиты между собой должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных ее элементов.

Контур заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея, глубиной не менее 0,5 м. На дно траншеи на глубину 2-3 м забиваются электроды заземления из стальных уголков или отрезков металлических труб.

Площадь поверхности электродов заземления должна быть как можно большей. Так, стальной уголок должен быть размером не менее 50х50 мм. Чем больше будет площадь соприкосновения металла с землей, тем меньшим будет сопротивление растекания контура заземления и выше его эффективность.

Количество электродов зависит от электрического сопротивления грунта и эго влажности. В очень сухую погоду землю в районе расположения контура заземления рекомендуется увлажнять. Между собой электроды соединяются заземлителем из стали, сечением не менее 150 мм². Чаще всего для этой цели используют стальную полосу, сечением 40х4 или прут диаметром 16 мм.

Во влажных грунтах с высокой электропроводимостью допускается не устанавливать электроды заземления. В этом случае в грунт укладывается только горизонтальный заземлитель. Для увеличения проводимости грунта в зоне контура заземления иногда выполняют шурфы и насыпают в них селитру или соль.

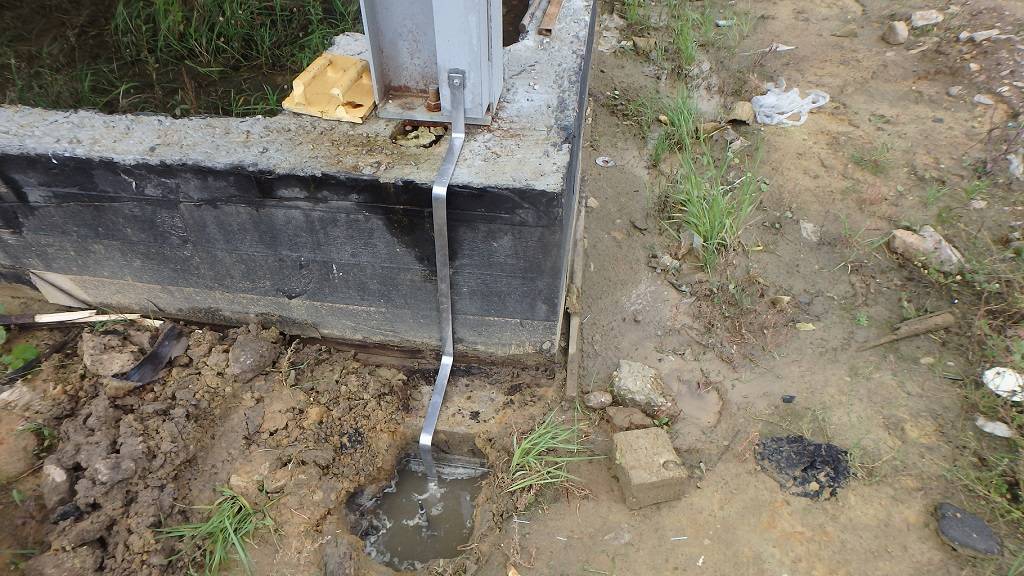

На рисунке показано подключение системы молниезащиты к контуру заземления.

Соединения между элементами контура заземления выполняются с помощью электросварки, причем окрашиваются только места сварных соединений.

Читайте по теме:

Профнастил для кровли – размеры листа

Ширина, длина, толщина профнастила для кровли

Какие размеры профлиста для крыши оптимальны? На что стоит обращать внимание? Как зависят технические характеристики профлиста для кровли от формы профиля?

Устройство крыши из профнастила

Устройство кровли из профнастила: от обрешетки и кровельного пирога до схемы укладки листов профлиста и его крепления. А также герметизация крыши, конструкция карнизной планки, фронтонов и конька.

Элементы кровли из профнастила

Зачем нужны доборные элементы для профнастила? Какие типы доборных элементов для кровли наиболее распространены? Как их использовать? Ответы на все эти вопросы читайте в статье.

Классификация

Фальцевая кровля может иметь разнообразные рисунки (текстуры). Шашку в течение многих веков используют на медных крышах, особенное распространение она получила на сооружениях христианского культа. Квадрат может иметь стороны 0,5-0,6 м, но чтобы придать ему объемный вид, стороны немного изгибают. Для крепления применяют кляммеры.

Окраска его весьма различная, и кроме классического желтого тона, может использоваться:

  • оксидированный коричневый;
  • тональность луженой меди;
  • малахитовый цвет.

Объемная шашка стоит дороже, потому что создать ее сложнее. Но изумительный облик и визуальный объем оправдывает все затраты. Ромбы отличаются от шашек неравенством диагоналей

Такой оформительский шаг помогает максимально акцентировать внимание на вертикальной ориентации крыши. Величина ромбов подбирается индивидуально

Объемные ромбы (иначе называемые лемехами) в прошлом применялись строго в культовой и дворцовой архитектуре. Но развитие технологий позволило сделать такой формат доступным для большинства людей. А вот фактура «чешуя» считается очень красивой, хотя использовать ее очень неудобно – такая кровля чисто декоративная, да еще и требует солидных знаний. Куда проще для начинающих строителей фактура «кирпичик». Подобное оформление может быть применено не только на крышах, но и на стенах.

Устройство молниезащиты на плоской кровле ↑

Как организуется внешняя молниезащита плоской кровли ↑

Наиболее ответственной частью проектирования в этом случае является выбор оптимального размещения молниеприемников. Одним из важных моментов здесь будет, как обезопасить оборудование и конструктивные элементы, расположенные на крыше, от непосредственного взаимодействия с каналом молнии.

Сетку из стальной проволоки можно укладывать под гидроизоляционные слои, но при этом, согласно действующим нормам, тепло-и гидроизоляционные материалы должны быть сертифицированы на негорючесть. По другому варианту монтажа ее укладывают после выполнения гидроизоляции крыши, используя для этого специальные гравитационные опоры (держатели). На них закрепляют провода на высоте порядка 8-10 см над крышей. Таким образом, решение получается не только эффективным, но и эстетичным.

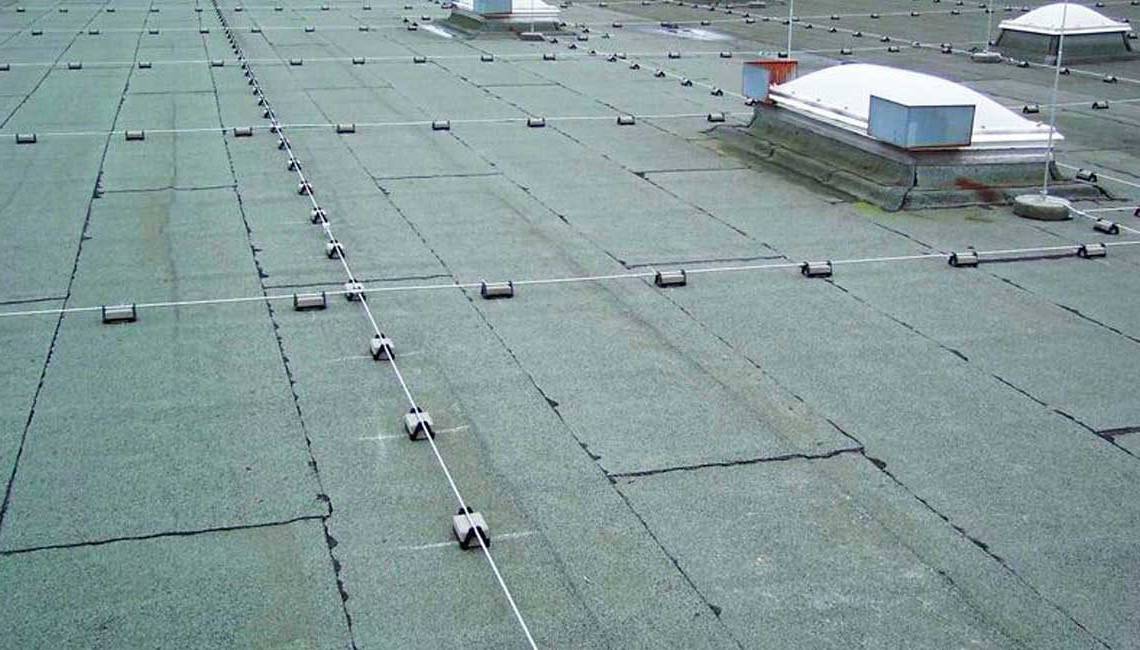

Молниезащитная сетка на кровле ↑

Сетка молниезащиты на кровле представляет собой совокупность токоотводов из катанки. При монтаже они должны образовать на крыше квадраты со стороной 6-10 м и даже больше, если того требует степень молниезащиты. Если ячейки получились больше, чем допустимые, их необходимо разбить на более мелкие прямоугольники. Уложить катанку в сетку не так уж просто, поскольку это горячетканная проволока имеет обыкновение выгибаться то и дело в разные стороны. В помощь приходят машинка, специально предназначенная для выравнивания катанки (ø 8-10 мм), и держатели на плоскую крышу.

Держатели для плоской кровли ↑

Они бывают двух типов:

  • пустые – их в дальнейшем заполняют вручную морозостойким бетоном;
  • с грузом – залитые на заводе производителем, круглой или прямоугольной формы, каждая весом порядка 1 кг.

Держатели устанавливаются на плоской крыше с шагом один-два метра. Проволоку защелкивают в приемную часть, держатель же удерживает его собственный вес.

Чем шаг установки держателей меньше, тем более устойчивой получается конструкция.

Отличия между держателями различных типов, скорее, лишь в монтаже. Например, для старых плоских крыш держатели с грузом лучше не закладывать из-за дополнительного веса на кровлю их бетонного корпуса. Выбор держателя зависит от возможности закрепления их на кровле.

Отдельные ветки сетки молниеприемника соединяют посредством сварки или болтовым соединением. Сварочных работ для присоединения прутков можно избежать, используя универсальный соединитель или крестовые соединители.

Особенности оформления барьеров плоской крыши ↑

Нередко оформление периметра плоских участков оформляют в виде невысокого кирпичного или бетонного барьера – атика. Его верхний торец от атмосферных осадков обычно защищают с помощью оцинкованных щитков или из более благородного материала. Их обычно соединяют при помощи болтов, клепок или других соединительных элементов. Причиной разрушения атики могут стать грозовые разряды. Для его предотвращения желательно этот металл электрически присоединить к молниезащитной сетке и так же соединить его отдельные элементы. Естественным образом подобные соединения выполняют в местах, где токоотводы сетки на крыше переходят на фасад.

Токоотводы соединяют с заземлителем, выполненным в соответствии с нормативными требованиями. Все места соединений токоотводов с заземлителем покрывают битумом или другим аналогичным веществом.

По сравнению с классической системой, пассивной, активная способна обеспечить защиту большей или более сложной территории. Именно этим способом выполняется молниезащита эксплуатируемой кровли и открытых площадок.

Молниезащита оборудования и надстроек на крыше ↑

Защита от попадания разряда молнии требуется для всех элементов здания, в том числе для труб, вентиляционных шахт и прочего. При наличии в трубах и шахтах металлических элементов, молниеприемник необходимо расположить от них на определенном расстоянии, чтобы не допустить перескока на него напряжения. В противном случае стержень можно крепить прямо на трубу или к шахте. Если он оказывается чересчур гибким, его можно закрепить к вентканалам изоляционными штангами.

Что собой представляет молниезащита

Это комплекс определенных мероприятий, куда входят проектирование, монтаж и обслуживание, которые направлены на защиту кровли от прямого попадания молнии, а также от сопутствующих ей электрических явлений. Защищать крыши от молний надо обязательно, ведь это природное явление обладает мощным электрическим разрядом, под действием которого плавится даже песок.

Поэтому молниезащиту устанавливают на крышах зданий, особенно на тех, которые выше всех остальных соседних объектов. Если эту систему не установить, то велика вероятность, что попавшая в крышу молния станет причиной пожара. Но это не единственная причина установки, необходимо отметить, что во время грозы воздух электризуется. А это возможность спровоцировать электромагнитные импульсы высокой мощности, которые негативно сказываются на питающей дом электрической сети. В ней также могут образоваться импульсы большой амплитуды, что обязательно скажется на скачках напряжения. А это в свою очередь станет причинной выхода из строя бытовой и вычислительной техники, различного рода замыканий и возгораний.

Торчащий в небо молниеприемник, как часть системы защиты от молнийИсточник www.inaktau.kz

Многие владельцы частной недвижимости, особенно малоэтажной, считают, что молния бьет только по высоким зданиям. И если крыша дома покрыта металлическим кровельным материалом. Это ложное мнение. Молния может попасть в любой объект, особенно если он находится далеко от других строений. Что касается кровельного покрытия, то во время грозы крыша становится мокрой. А всем известно, что вода – отличный проводник электричества

Поэтому неважно из какого материала сделана крыша. Для молнии достаточно, чтобы она была мокрой

Виды молниезащиты

Молниезащиту кровли разделяют на две категории:

  • внешнюю;
  • внутреннюю.

Первая – это конструкция, которую все знают. Состоит она из металлического штыря, который возвышается над крышей дома. Этот элемент называют молниеприемником. От него идет токоотвод. Обычно это большого диаметра проволока (катанка) и небольшого диаметра стальная арматура. Или стальная лента толщиною 3 мм и шириною 5 см. И последняя часть – система заземления, расположенная в грунте. По сути это несколько штырей, забитых в грунт и соединенных по верхним концам шинами. Собирается внешняя молниезащита именно в таком порядке, где токоотвод является соединительной частью между молниеприемником и заземлением.

Стержневая молниезащита на крыше частного домаИсточник www.elec.ru

Необходимо отметить, что все выше обозначенные части системы защиты могут быть собраны из стальных, алюминиевых или медных элементов. В зависимости от выбора материала выбирается и их сечение. Потому что у всех металлов разная электропроводность. И это обязательно учитывают на этапе проектирования молниезащиты.

В таблице показаны размерные параметры элементов системы защиты от молний в зависимости от выбранного материала.

Материал

Диаметр (мм)/сечение (мм²)

молниеприемник

токоотвод

заземление

сталь

8/50

8/50

10/80

алюминий

10/70

6/25

Использовать нельзя

медь

6/35

6/16

8/50

Вторая, то есть внутренняя молниезащита, это специальные устройства, вставленные в систему питания дома электроэнергией. Такие приборы так и называются – устройства защиты внутренних сетей от импульсного перенапряжения, или укорочено – УЗИП. Этот прибор подбирается по месту удара молнии. Здесь две категории:

  1. Удар прямой. Это самая опасная ситуация, которая часто приводит к неприятным последствиям.
  2. Удар непрямой. Здесь сила импульса в 20 раз меньше, чем в первом случае. Но и эта опасная ситуация.

Цель нашей статьи – рассказать о внешней молниезащите.

Приборы для внутренней молниезащитыИсточник jumpic.com

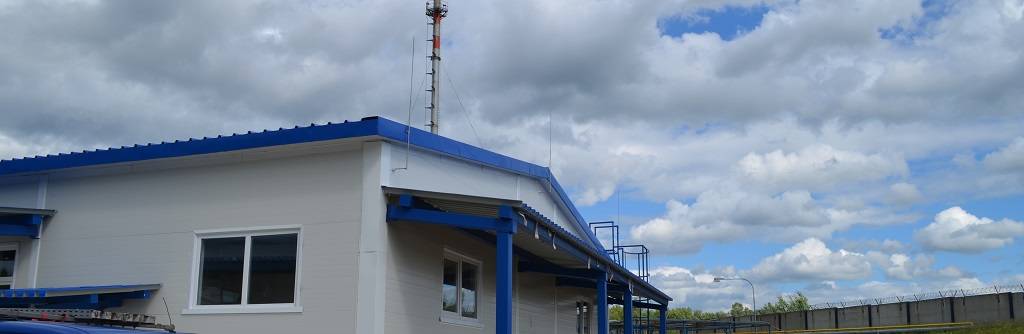

Зачем металлическим зданиям нужна молниезащита

Три главных фактора, диктующих необходимость проведения мероприятий по молниезащите зданий из металла:

  1. При разряде молнии в профлист кровли или стеновой сэндвич-панели в месте соприкосновения лидера молнии будет прожог. Возгорание не произойдет. Утеплитель сэндвич-панели, как минимум, не поддерживает горение, а ток молнии растечётся по конструкции сооружения. Но в места прожига (обнаружить которые весьма затруднительно в режиме эксплуатации) в утеплитель попадет вода. Последующее замораживание и оттаивание воды вызовет разрушение конструкции и протечки в строение. То есть защищать такие сооружения от ударов молнии совершенно необходимо, но ток молнии к заземлителю может растекаться по металлоконструкциям – естественным частям молниеотвода.
  2. Электрическая связь между стеновыми сэндвич-панелями и несущими металлоконструкциями строения, с одной стороны, и металлическим профлистом, с другой стороны, не гарантирована. Крепление саморезом через деревянный брусок не гарантирует безопасного протекания тока молнии.
  3. Современные железобетонные фундаменты зачастую выполняются с внешней гидроизоляцией, что значительно увеличивает их срок службы. Но при этом растекание тока молнии в грунте не гарантировано, а значит ограничиться использованием фундамента в качестве единственного заземления молниезащиты недостаточно. При этом обеспечить электрическую связь с арматурой железобетонного фундамента необходимо по правилам молниезащитного уравнивания потенциалов.

Рассмотрим типичный пример проекта молниезащиты здания с сэндвич-панелями.

Многочисленные недостатки данного проекта придётся изложить в кратком перечне.

  • Молниеприемная сетка не защищает от удара молнии поверхность, над которой она в нескольких сантиметрах расположена. Моделирование в специальной компьютерной программе от разработчиков нормативных документов по молниезащите системы с участием молниеприёмной сетки выдает ничтожный результат. Надежность молниезащиты менее 50%! Это не соответствует ни одному классу молниезащиты в нормативных документах.
  • Проводник молниеприемной сетки, расположенный на карнизе, поперек схода снеголедовых масс будет сорван, что скорее всего вызовет повреждение кровельного профлиста.
  • Проводники молниезащиты, проложенные на кровле и стенах постройки из сэндвич-панелей не соответствует требованию максимально возможного использования сторонних проводящих частей здания в качестве токоотводов, т.е. являются избыточными. К тому же эти прокладки связаны с многочисленными сверлениями в наружных листах кровли и стен, что само по себе является угрозой целостности ограждающих конструкций таких строений.
  • Горизонтальный заземляющий проводник заземлителя (контур заземления) по факту наличия единой проводящей части в виде несущей конструкции сооружения является не только избыточным, но и на практике вызывает значительные затраты по разработке грунта и вскрышных работ при наличии плит, площадок, отмосток и дорог.

Как выполнить правильную молниезащиту на металлических зданиях

Приведем краткий перечень решений отработанных нашей организацией по защите таких строений.

  • Установить стержневые молниеприёмники на кровле сооружения. При этом защищенность здания должна быть рассчитана с применением специальной компьютерной программы (см. п. 3.3.1. Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003).
  • Молниеприёмники надо установить с обеспечением электрической связи с стальным профлистом. При этом конструктив молниеприёмника должен выдерживать ветровые и снеговые нагрузки соответствующего региона.
  • Выполнить узлы гарантированной электрической связи между металлическим листом кровли и стеновой сэндвич-панелью по расчетному количеству токоотводов в соответствии с нормами Российской Федерации.
  • Выполнить глубинные заземлители, гарантирующие стабильное растекание тока молнии при высыхании и замерзании верхних слоев грунта. При этом связь между заземлителями будет обеспечена на уровне единой несущей конструкции здания.

Молниезащита давно выросла в отдельное направление в строительстве. Этот раздел полон особенностей и нюансов. Все вышеперечисленные мероприятия хорошо известны узким специалистам своей «молниезащитной» сферы, поэтому разработку (проектирование), монтаж и последующие сопровождение (регулярные проверки) лучше возложить на плечи профессионалов! Это позволит получить высокоэффективную беспроблемную систему с минимальными затратами!

Ваш отзыв очень важен для нас! Пожалуйста, оцените данную статью.

Комплексная защита от молнии нужна каждому частному дому

В предыдущих разделах речь шла в основном о защите от прямого удара молнии. Каждый владелец и строитель частного дома должен понимать, что грозовой разряд может прийти в дом и по линии электроснабжения, и по фидерам от антенн, и по заземляющему проводнику от заземлителя. Для убедительности рассмотрим тот случай, когда дом запитан от воздушной линии электроснабжения.

С высоты грозового облака, воздушная линия электропередачи представляют собой паутину на местности, и разряд молнии в нее в разы вероятней, чем прямой удар в частный дом. При этом в близлежащие удару молнии дома происходит занос разрушительно грозового потенциала, способного повредить приборы электрооборудования дома, нарушить изоляцию электропроводки, вызвать искрение и возможное возгорание.

Другой яркий пример заноса грозового потенциала – это металлическая мачта антенны на крыше. Она должна быть заземлена, т.е. присоединена к молниезащите. При этом она играет роль молниеприёмника, в который вероятен удар молнии. При протекании грозового разряда на кабелях от антенны наводится сильный потенциал и протекает ток, способный вызвать искрение и возгорание, разрушить присоединенные к ним устройства и приборы.

Таким образом, молниезащита частного дома с крышей из металлочерепицы так же, как и молниезащита любого дома, должна быть комплексной. Система молниезащиты должна защитить дом от прямого удара молнии и вторичных ее проявлений – от наведенного и занесенного грозового потенциала.

Если коротко, защита от вторичных проявлений молнии представляет собой один или несколько УЗИП включенных в общую систему уравнивания потенциалов для защиты электроустановки дома и ответственного дорогостоящего оборудования. Правильно подобранные и качественные разрядники (УЗИПы) автоматически локализуют наведенный, занесенный грозовой потенциал на заземление при превышении опасных пороговых значений.

Молниезащиту любого частного дома необходимо доверять исключительно профессионалам. Кажущаяся экономия при создании громоотвода в перспективе может привести к полностью нерабочей системе молниезащиты и дорогостоящему ремонту кровли, водосточных труб и прочих частей дома.

» data-yashareImage=»» data-yashareL10n=»ru» data-yashareQuickServices=»yaru,vkontakte,facebook,twitter,odnoklassniki,moimir,gplus» data-yashareTheme=»counter»>

Российские нормативы в области молниезащиты

Создание отечественной нормативной базы по проектированию комплекса мер для обеспечения молниезащиты берет начало в 30-х годах минувшего века. Первоначально были разработаны требования и правила для производственных зданий и сооружений, а также линий электропередач. В 50-х годах прошлого столетия эти требования начали использоваться для частных домов. Позже с учетом многолетних наблюдений и исследований электромагнитной обстановки во время удара молнии на территории бывших союзных республик Министерство энергетики СССР ввело Инструкцию по обустройству молниезащиты зданий и сооружений РД 34.21.122-87. Эта инструкция, как наследие, действует до сих пор. Однако она давно устарела, поэтому для создания современных систем громоотводов пользуются международными стандартами, установленными Международной электротехнической комиссией (МЭК) и российскими инструкциями более поздних редакций.

В России специалисты и сейчас для создания ряда мер молниезащиты ориентируются на требования и нормы, изложенные в советской инструкции РД 34.21.122-87 (скачать в pdf>>). Данный норматив является первичным документом, на который опираются профессионалы при выборе схемы конструкции громоотводов на этапе проектирования зданий и сооружений. Она дает толкование всех важных терминов и понятий, описывает требования к органзации защиты от молний и к конструкциям громоотводов, а также расчет молниеотводов. Именно она классифицирует здания и позволяет определить необходимый уровень защиты. К недостатком РД 34.21.122-87относят отсутствие описаний нормативов по организации молниезащиты для склада взрывчатых веществ и пороха, а также в ней нет рекомендаций по выбору материалов для заземлений и т.д. Дополнить и обновить положения советского документа попытались в «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО-153-34.21.122-2003 (скачать в pdf>>). Она включает нормы грозозащиты в коммуникациях.

Седьмая редакция ПУЭ (Правила устройства электроустановок 7-е издание, Главы 2.4, 2.5, 4.2) разработана с учетом всех видов и типов электрического оснащения и агрегатов. В этом издании собраны все базовые требования электробезопасности и заземления, используемые при обустройстве защиты от удара молнией промышленных и бытовых объектов. Подвести российские стандарты к мировым требованиям IEC в декабре 2011 года позволили первая и вторая часть ГОСТа Р МЭК 62305-1-2010 «Защита от молнии», а также ГОСТ Р 50571-4-44-2011 «2011 Электроустановки низковольтные. Требования по обеспечению безопасности. Защита от скачков напряжения и электромагнитных помех» (действует с 01.07.2012). Этот документ регламентирует основные нормы по организации безопасности низковольтных установок при появлении отклонений напряжения и электромагнитных помех. Этот стандарт не действует на системы распределения электричества населению, на промышленные объекты и на системы для генерирования и выдачи электроэнергии для них.

Требования к механизмам защиты электрических сетей и электрооборудования при прямом или косвенном влиянии грозовых или иных переходных перегрузок для коммутации к силовым цепям переменного тока (частотой 50 — 60 Гц), постоянного тока и к оснащению с номинальным напряжением до 1000 В (действующее значение) или 1500 В постоянного тока подробно изложены в ГОСТе Р 51992-2011 (МЭК 61643-1-2005) «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Технические требования и методы испытаний» (с 01.07.2012).

Принципы подбора, монтирования и координации устройств грозозащиты от импульсных перенапряжений, предназначенных для подсоединения к силовым цепям переменного тока (частотой 50-60 Гц) или постоянного тока и к оборудованию на номинальное напряжение до 1000 В (действующее значение) переменного тока или 1500 В постоянного тока описаны в ГОСТ Р МЭК 61643-12-2011 «Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и использования» (с 01.01.2013).

Все основные требования при прямом или косвенном воздействии грозовых или прочих переходных перенапряжений к устройствам для защиты телекоммуникационных и сигнализационных сетей с обозначенными напряжениями системы до 1000 В переменного тока и 1500 В постоянного тока регламентируются ГОСТом Р 54986-2012 (МЭК 61643-21: 2009) «Устройства защиты от импульсных перенапряжений низковольтные. Часть 21. УЗИП для систем телекоммуникации и сигнализации (информационных систем). Требования к работоспособности и методы испытаний» (с 01.07.2013).

Что такое фальцевая кровля?

Фальцевую кровлю справедливо считают самой надежной из сущствующих. Это связано с тем, что именно фальцевый метод соединения листов металла является наиболее герметичным. По сути, фальц — это специфический шов, формирующийся при скреплении между собой отдельных листов или же полотен металла. Данные соединения обладают абсолютной герметичностью и не требуют применения клеев, герметиков и различных составов.

Фальцевый метод соединения исключает прибивание металла к обрешетке крыши, то есть можно обойтись без сквозных отверстий, которые являются отличными очагами для возникновения коррозии. В данном случае в роли ребер жесткости выступают сами швы. Они выполняют как стратегическую функцию (повышают прочность), так и эстетическую – придают привлекательность кровле. Такая крыша – очень надежная и долговечная.

Плюсы фальцевой кровли:

  • герметичность. Так как специфика технологии исключает наличие отверстий в полотнах и листах металла, то доступ влаги внутрь надежно перекрыт;
  • относительная легкость листов металла не утяжеляет крышу. Это самым благоприятным образом действует и на фундамент, сокращая нагрузку на него;
  • гладкая поверхность листов позволяет снегу беспрепятственно сходить вниз, не задерживаясь на крыше;
  • пожаробезопасность обусловлена тем, что металлические поверхности не подвержены возгоранию и плавлению;
  • долговечность напрямую будет зависеть от качества работ по укладке. Но если все сделано профессионально, то срок службы фальцевой кровли может достигать 60 лет и даже более того.

Минусы фальцевой кровли:

  • низкая шумоизоляция. Звуки дождя, града очень хорошо слышны, поэтому зачастую возникает необходимость в создании дополнительной изоляции;
  • трудности при выполнении монтажа. Для работы с фальцевой кровлей обязательно понадобится умение обращаться с металлами;
  • обязателен громоотвод, такая металлическая поверхность обладает способностью накапливать электрический заряд;
  • завышенная стоимость материала и монтажа. Если, в целях придания более эстетичного вида крыше приобретается кровля со специальным покрытием, то это довольно дорого.  Оцинкованная сталь, конечно, будет гораздо дешевле, зато выглядеть будет не слишком привлекательно. Кроме того, из-за сложности монтажа и необходимости специального инструмента, профессиональные кровельщики берут немалую цену за укладку фальцевой кровли.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.

Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

  • водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
  • простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
  • единая панель на весь скат кровли, без дополнительных стыков;
  • нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
  • доступная цена кровельного материала и монтажных работ;
  • скорость в установке кровли;
  • особая прочность соединения.

Статья по теме: Как починить крышу из шифера

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
