Что это за конструкция?

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

  • на пересечениях перегородок,
  • под колоннами,
  • под каминами.

Для каких сооружений используется?


Такие основания широко применяются для сооружений, который не сильно нагружают грунт

  • каркасные домики,
  • деревянные бани,
  • времянки;
  • беседки;
  • садовые домики,
  • хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона. Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности.

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

  • обрезной доски,
  • фанеры,
  • листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

  • 100 мм хватит для террас, навесов и беседок;
  • 250-300 мм выбирают для бревенчатых построек.

Что следует учесть при устройстве фундамента мелкого заглубления

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

Тип грунта

Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Мелкозаглубленный ленточный фундамент — таблица уровень подземных вод

  • Нагрузка на фундамент
  • Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

Глубина заложения

Статья по теме: Интерьер американского дома в стиле модерн в США

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

Глубина мелкозаглубленного ленточного фундамента СНиП — таблица

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Глубина промерзания грунта для городов России — таблица

Также можно воспользоваться калькулятором расчета глубины промерзания грунта.

ОСОБЕННОСТИ ВОЗВЕДЕНИЯ МЕЛКО ЗАГЛУБЛЕННОГО ОСНОВАНИЯ

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:


Нюансы мелко заглубленного фундамента

-Такое основание требует обязательной защиты от осадков

Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента

-Одним из способов защиты мелко заглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве.

-При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.

-В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон.

-Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

Когда целесообразно устройство такого основания?

Данный тип основания представляет собой сплошную ленту из бетонной смеси, проложенную по периметру постройки. Строительство ленточной конструкции требует меньших финансовых и трудовых издержек за счет рационального использования арматуры, бетона и других строительных материалов.

Ленточные опоры лучшим образом подходят для пучинистых грунтов с глубиной промерзания до 1,5 м, потому что отличаются прочностью, долговечностью (служат не менее 100 лет) и устойчивостью. Эксплуатационных характеристик такого фундамента достаточно, чтобы удерживать вес небольших сооружений без подвалов.

Несущая способность грунтов

В соответствии со Сводом правил СП 22.13330.2016, ширину всех видов ленточных фундаментов, в том числе и незаглублённого, выбирают по несущей способности грунтов.

Для разных видов почвы показатель принимает такие значения:

  • плотные гравелистые пески – от 3,5 для грунта средней плотности до 4,5 для плотной почвы;
  • пески с частицами среднего размера – от 2,5 до 3,5;
  • пески мелкие: маловлажные – от 2,5 до 3, влажные – 2,0, насыщенные водой – от 1 до 1,5;
  • сухие суглинки – от 2 до 3;
  • супеси: сухие – 2,5-3, влажные – от 2 до 2,5;
  • твёрдые глины – от 3 до 4, пластичные – от 1 до 2,5;
  • галька, гравий или щебень – 5-6.

Зачем вообще нужно утеплять бетонную основу

Ленточный бетонный фундамент заслужено считается едва ли не самым надежным и простым видом основы для капитальных сооружений. Но если его вовремя не утеплить это может повлечь за собой целый ряд серьезных последствий.

  • Наши предки не придавали особого значения утеплению основы, зимой низкая температура полов в доме на ленточном фундаменте считалась нормой. Бороться с этим пытались по-разному, одни мирились с холодом как со стихийным бедствием, другие застилали толстые ковры, немного позже начали использовать систему «теплый пол». Но оказывается проблему можно ликвидировать на корню, нужно лишь снаружи утеплить бетонное основание. И тогда полы в доме без всякого подогрева будут иметь комнатную температуру;
  • Сырые стены подвала и цокольного уровня часто являются причиной грибка и плесени. Наружная гидроизоляция это, безусловно, хорошо, но влага проникает не столько из грунта, сколько в результате оседания конденсата, который в свою очередь возникает из-за разности температур. Грамотный монтаж теплой «рубашки» снаружи бетонного основания дома переносит ту самую точку росы из бетонного монолита в утеплитель. В результате вы получаете сухой подвал и возможность обустройства в цокольном этаже любых вспомогательных помещений, вплоть до спортзала или бани;

Сырой подвал.

Еще одной серьезной проблемой на влажных грунтах всегда было морозное пучение. Не секрет, что замерзающая вода попросту выталкивает из грунта любые массивные предметы. Так вот, утепление ленточного мелкозаглубленного фундамента позволяет практически полностью нивелировать эту проблему. При этом сохраняются все несущие характеристики конструкции. Вместо того, чтобы «вгрызаться» в грунт ниже точки его промерзания, как того требует инструкция, можно залить легкую ленту и качественно ее утеплить

Согласитесь, для нашей великой державы, на большей части территории которой глубина промерзания стартует от полутора метров, это очень важно;

Уровень промерзания.

  • Кроме того, морозное пучение при большой концентрации влаги может серьезно повредить даже мощные монолиты, со всеми вытекающими отсюда последствиями. Качественная теплоизоляция фундамента и отмостки вокруг здания, в данном случае защитит вашу основу от деформации, а стены дома от трещин;
  • Но даже если грунт сухой, а бетонная лента залита с серьезным запасом прочности, во время зимних холодов отсутствие наружного утепления будет забирать до 20 – 30% тепла. Так и получается, что хозяин обустраивает стены, утепляет кровлю, а затраты на отопление как были высокими, так и остались. И виной тому не утепленный фундамент.

Температурная схема утепления дома.

Дабы вам было легче сориентироваться, в таблице ниже приведены условия заложения ленточного фундамента для частных домов с малой этажностью (1 – 2 этажа).

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

  • глубина закладки фундамента до 700 мм;
  • располагается над зоной промерзания почвы;
  • предназначен для обустройства на вспученных (пучинистых) грунтах.

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

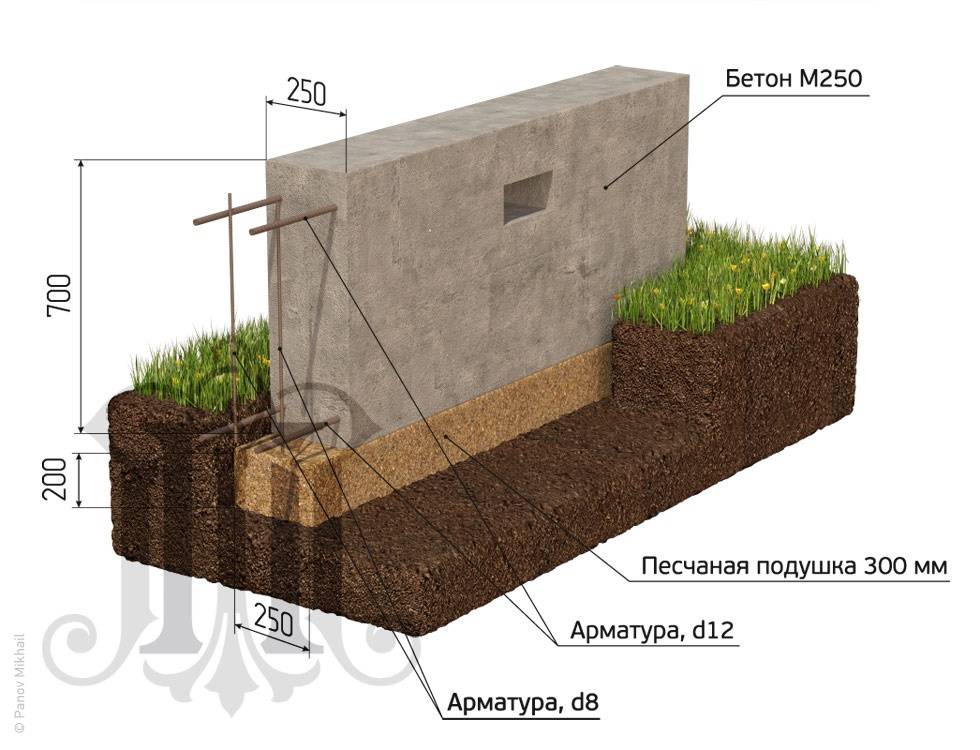

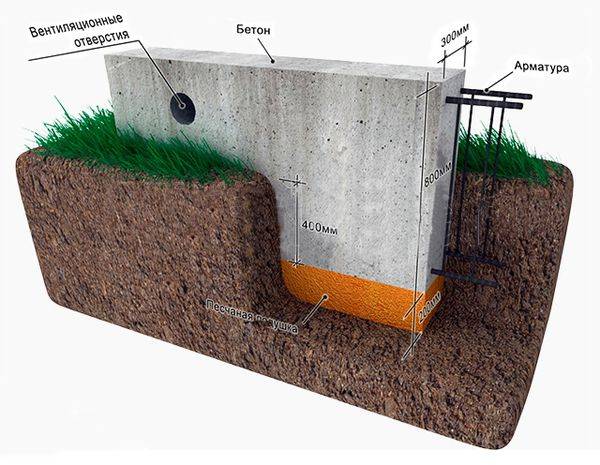

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент — схема

  1. Песчано-гравийная подушка
  2. Лента фундамента
  3. Слой гидроизоляции
  4. Вертикальная (или обмазочная) гидроизоляция
  5. Арматура (диаметр 12)
  6. Арматура (диаметр
  7. Цоколь
  8. Стена

Виды ленточного фундамента

В строительном деле существует несколько видов ленточного фундамента. Оценку заливки осуществляют по двум группам критериев: глубина закладки цементного раствора и тип основы. Исходя из первой группы критериев, выделяют следующие виды фундамента:

  1. Бетонная основа без заглубления. Мелкозаглубленный ленточный фундамент, выполненный своими руками, используется в регионах, где практически отсутствует мягкий грунт, а заглубление невозможно ввиду наличия скалистых пород.
  2. Основа со средней степенью заглубления. Наиболее часто встречающаяся модель ленточного фундамента, применяется на устойчивых почвах, в регионах с комфортным климатом.

Третий вид фундамента – с искусственным заглублением – используется в регионах с неустойчивым климатом, на грунте с постоянным риском размыва поверхности. Подобный тип заливки позволяет в должной мере обеспечить защиту нового строения от воздействия подземных вод, от проседания грунта, активизации карстовых пустот. Также отдают предпочтение подобному виду заливки в регионах, приравненных к крайнему северу.

Вторая группа критериев напрямую связана с особенностями проведения монтажных строительных работ. Бетонную ленту можно обустроить несколькими методами:

  • В виде непрерывной полосы или монолитный ленточный фундамент.
  • Модульными блоками.

Но наибольшую популярность получил третий тип – свайно-ленточный фундамент. При таком подходе к строительству используется предварительная варка металлического каркаса (из армированного железа), на который и производится бетонная заливка. Подобный тип конструкции обладает особой прочностью, устойчивостью на растяжение, способен выдерживать весьма значительные осевые нагрузки.

Виды и типы

При возведении ленточного фундамента могут использоваться различные материалы и технологии монтажа:

  • Бутовый фундамент выполнен из камней разной формы и размера, которые связаны между собой бетонным раствором. Кладку булыжника ведут исключительно в распор со стенками траншеи, вручную, на цементном растворе без опалубки.

  • Ленточный кирпичный фундамент несложный в изготовлении, однако, недолговечный из-за высокой гигроскопичности материала. Требует усиленной гидроизоляции, не рекомендуется для возведения на сырых участках.
  • Сборный железобетонный фундамент выполняют из кирпича, шлакоблока, камня, фундаментных блоков, и всё это скрепляется бетонным раствором. Не самый лучший вариант для тяжелых сооружений.
  • Монолитный ленточный фундамент представляет собой армированный каркас, залитый бетоном. Отличается надёжностью, может использоваться для строительства многоэтажных зданий.
  • Лента из ФБС собирается быстрее, чем другие виды ленты. На торцах блоков имеются специальные выемки, которые заполняются бетонным раствором и обеспечивают высокую плотность укладки. Верхняя плоскость имеет железные петли для укладки с помощью техники. Вертикальные стыки размещают вразнобой. После сборки ленты сверху делают армопояс.
  • Бутобетонный ленточный фундамент отличается от бутового технологией монтажа. Камень укладывают, утрамбовывают и заливают жидким раствором все пустоты.

Ленточные конструкции различаются по глубине заложения:

  • Мелкозаглубленные, когда основание находится немного выше уровня промерзания грунта. Чаще применяют для лёгких строений, хозпостроек, дачных домиков.
  • Глубокого залегания, когда нижняя плоскость ленты проходит ниже уровня промерзания грунта. Используются при возведении многоэтажных домов с большим весом.
  • Незаглубленный ленточный фундамент (НЗЛФ) находится на уровне поверхности земли либо ниже на 10 см., подходит для небольших домиков без подвалов, хозпостроек, беседок и террас. Возводится на плотных грунтах, не изменяющих своих физических характеристик при замерзании.

Особенности для фундаментного основания с ростверком

Ростверки предназначены для объединения опор и равномерного распределения нагрузки между ними. Особенности монтажа зависят от вида ростверка:

  1. Из деревянных балок или стальных швеллеров формируют сборно-монолитный ростверк. Понадобится напарник, чтобы поднять и установить балки.

    Минус в том, что незащищённые места металла будут ржаветь. Древесину обрабатывают антисептиками. Способ подходит для беседок, дачных домиков, временных сооружений.

  2. Монолитный бетонный в виде замкнутой балки или плиты, соединяющей сваи. По способу монтажа такие ростверки подразделяются на высокие, низкие и заглубленные. Этот вид наиболее удобный для малоэтажного строительства.

    Высокие располагают на 10-20 см выше над поверхностью земли, чаще на пучинистых землях. Низкий монолит заливают вровень с поверхностью грунта. Для заглубленного выкапывают траншею.

Есть ещё промышленные ростверки — готовые конструкции с замками и соединениями. Стоимость их немалая, поэтому для частного домостроительства обычно не используются.

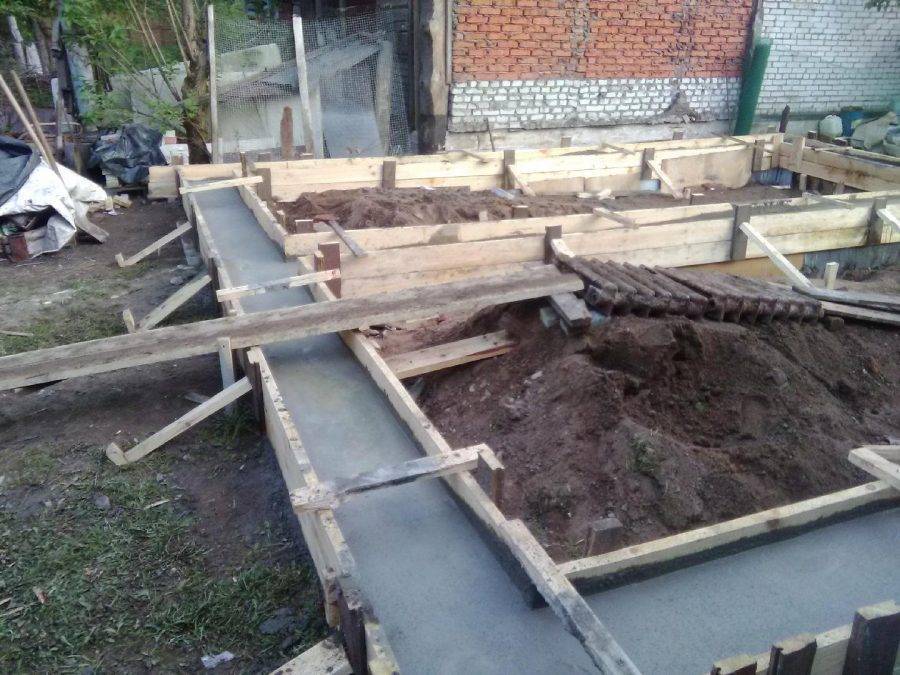

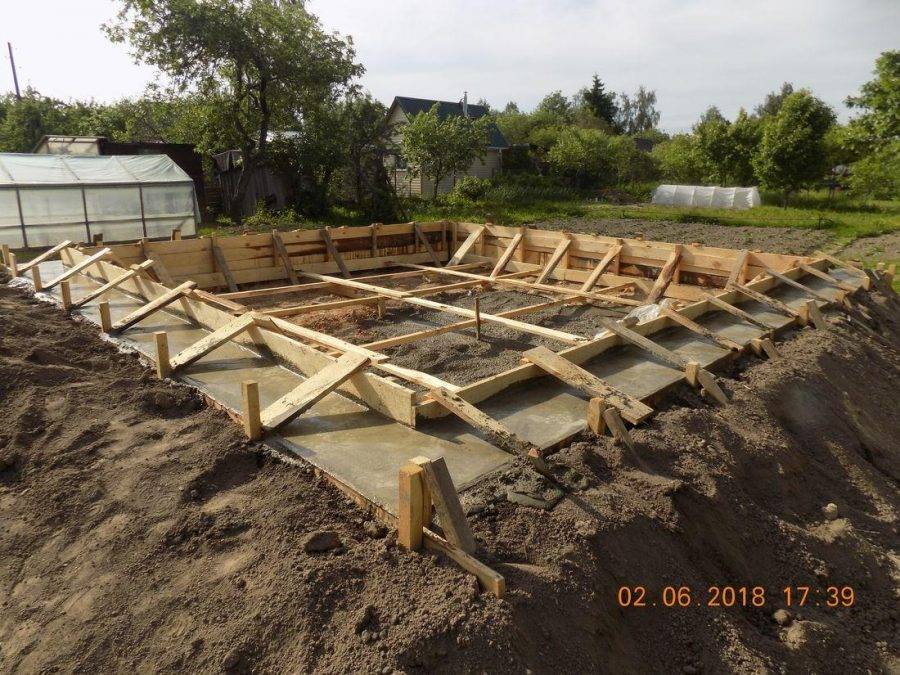

Этап 4. Заливка бетона

Самый ответственный этап – непосредственная заливка фундамента. Его также можно разделить на несколько стадий:

  1. Подготовка смеси. Если вы укладываете фундамент собственноручно, наверняка и бетонную смесь решите готовить самостоятельно. Сложного в этом ничего нет. Главное – купить качественные расходные материалы: сам бетон, щебень и песок. Желательно, чтобы последний был крупной фракции – он лучше сцепляется. Смесь изготавливается из бетона, песка и воды в пропорции 1:3:1. После тщательного перемешивая к составу добавляются 5 частей щебня.

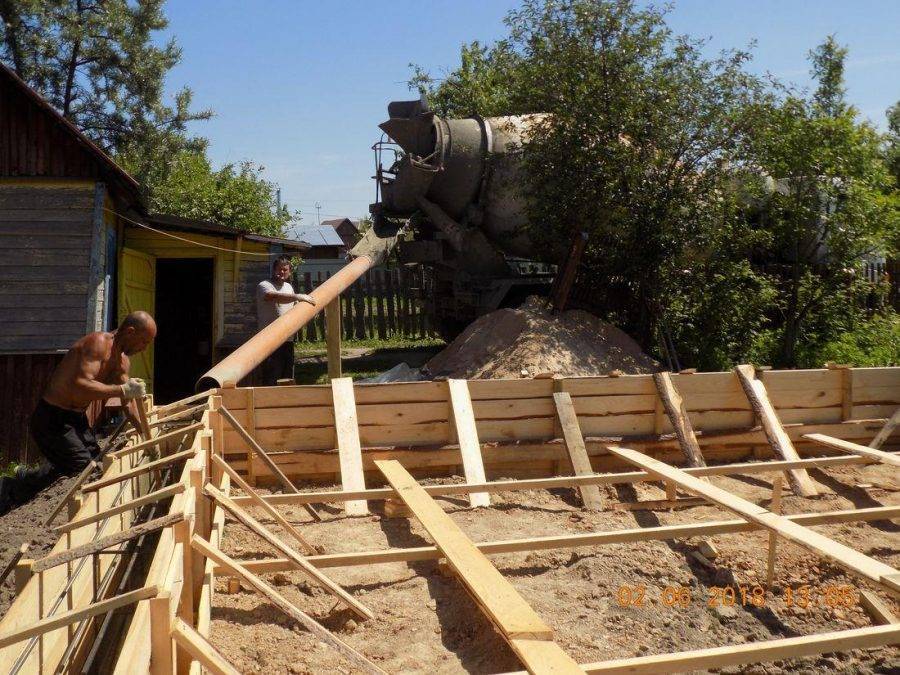

  2. Заливка смеси. Когда состав тщательно вымешан, можно заливать его в подготовленные траншеи. Чтобы при застывании фундамента не образовались воздушные камеры, бетон нужно уплотнить после укладки. Это можно делать как вручную – с помощью деревянной трамбовки, так и посредством специального вибропресса. Состав нужно заливать не за один прием, а по мере его утрамбовки. В процессе высыхания бетона регулярно проверяйте его уровень.
  3. После окончательного застывания фундамента засыпьте оставшиеся прослойки между траншеями фундамента землей и утрамбуйте ее.

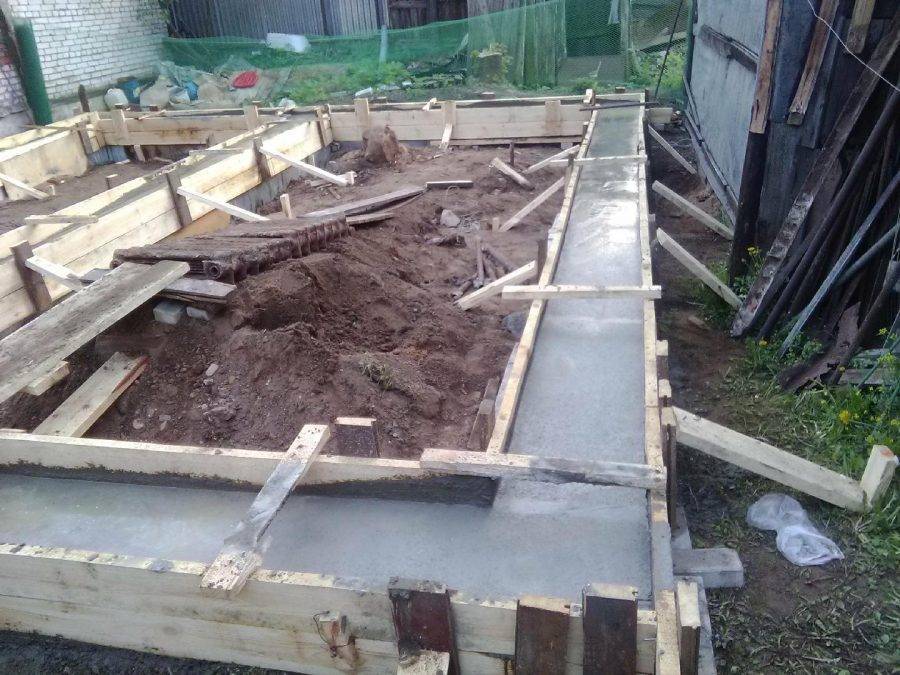

Заливка бетона

Как видим, обустроить своими руками мелкозаглубленный ленточный фундамент действительно не составляет труда. Придерживайтесь общей технологии и следуйте правилам монтажа, которые уже давно вывели профессиональные строители, – соблюдение этих двух условий приведет вас к положительному результату, даже если вы впервые занимаетесь заливкой фундамента.

Возведение фундамента: ленточное, мелкозаглубленное основание

Устройство описанного нами фундаментального основания, как и других его видов также, начинается с предварительной подготовки грунта и проведения земляных работ. В первую очередь следует выровнять необходимую площадку под строительство, это необходимо для того чтобы почва была ровной и не образовалось разница размеров в глубине вырытого рва, который и будет сделан для основания. Для выравнивания места для застройки нужно снять верхний слой почвы, при этом следует учитывать и запас – порядка двух метров с каждой стороны участка. Для проведения данных работ можно воспользоваться водяным уровнем, это отличный инструментарий для отображения перепадов высот грунта на разных участках земли предназначенной под постройку здания.

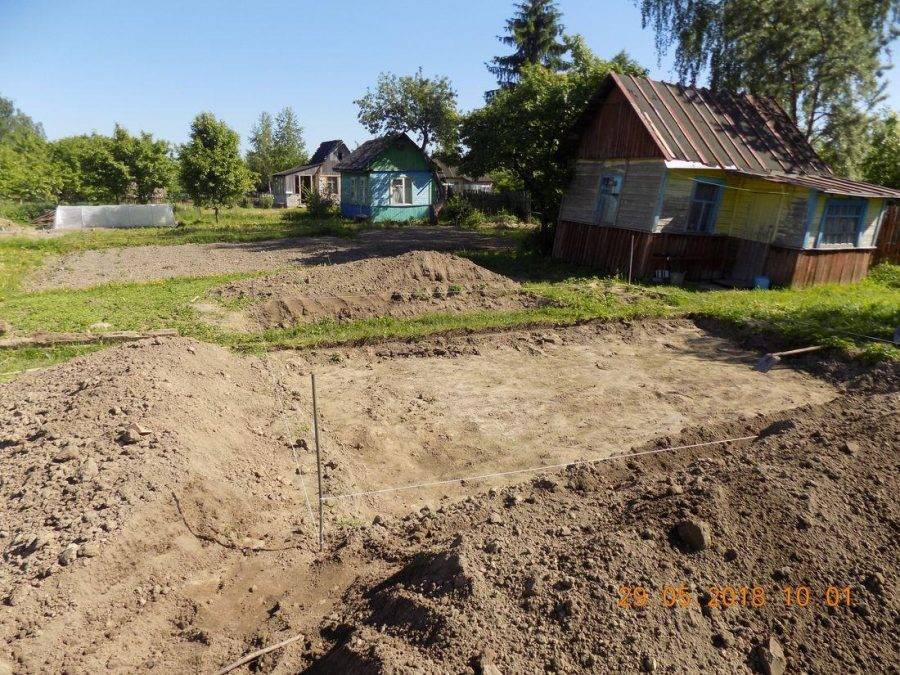

Далее понадобится сделать разметку, согласно вашего проекта, возведения постройки. В первую очередь следует отметить основные элементы, для этого можно воспользоваться предварительно подготовленными колышками для разметки и веревкам. К примеру, если будущее здание будет иметь форму прямоугольника, в этом случае колышки следует забивать по углам. А вот если будущее строение имеет более сложную форму, в этом случае колышки понадобятся на всех стыках и поворотных местах постройки

Обращаем внимание на то, что данную процедуру необходимо проводить с особой тщательностью

Следующим этапом будет подготовка траншеи под основание, глубина которой должна будет составлять не менее полуметра. Ширина траншеи фундамента должна быть чуть больше чем ширина планируемых стен постройки. Данный этап довольно трудоемкий, поэтому если есть возможность, лучше воспользоваться услугами спецтехники, к примеру экскаватора, поскольку это намного быстрее и вам после прорытия траншеи просто придется подравнять ее стенки.

В том случае если доступ к месту строительства затруднен для проезда спецтехники, в сети интернет можно найти услуги мини-спецсредств и мобильных экскаваторов, которыми и можно также воспользоваться, поскольку их главным преимуществом является эффективная работа даже в самых стесненных условиях.

После того как траншея для фундаментального основания готова, ее необходимо тщательно устелить гидроизоляционным материалом. Для этих целей отличным вариантом будет такой материал как рубероид. Данную операция проводится для того, чтобы прочность подушки из песка не уменьшалась.

Следующий шаг – это укладка той самой песочной подушки, слой крупнозернистого песка должен составлять не менее 20 см. Далее этот слой намачивается и плотно утрамбовывается, лучше это делать при помощи специальных технических устройств.

Этап 3: Армирование основы

Качественное армирование – залог целостности и долговечности всей конструкции мелкозаглубленного фундамента, поэтому данный шаг нельзя пропускать ни в коем случае.

Армирование

Для начала соорудите армированный каркас. Для этого подготовьте металлические прутья 14-18 мм в диаметре. Их длина может быть любой, но специалисты рекомендуют использовать длинные изделия – 2-5 м. Помните: чем длиннее прутья, тем меньше соединений и тем крепче основа фундамента. Металлические изделия укладываются по всему периметру фундамента на подушку, тем самым формируя каркас.

Для обустройства армированного скелета обычно применяются прутья меньшего сечения – до 10 мм. Длина изделий должна быть немного шире траншеи. Вся арматура устанавливается строго перпендикулярно по отношению к элементам каркаса. Соединять их можно двумя способами: более надежный – электросварка, а более доступный – перевязка проволокой. Последняя должна быть очень гибкой, чтобы с ней легко работалось.

Совет. Для удобства монтажа арматурного скелета можно использовать обрезки пластиковых труб: напилите их на циркулярке, чтобы получились колечки по 5 см высотой, установите полученные изделия на основание и зафиксируйте на них армированную конструкцию.

Поэтапное изготовление

Как и любой тип фундамента, мелкозаглубленный ленточный фундамент своими руками выполняется в несколько этапов

Важно соблюдать их последовательность, поскольку от этого зависит качество будущего основания

Подготовительные работы

В первую очередь необходимо подготовить площадку под строительство. Для этого требуется очистить участок от всех загрязнений и мусора, а также снять плодородную часть грунта (около 15 см). После этого выполняется разметка участка по всему периметру будущего фундамента. Для этого по углам дома расставляются колышки по внешней и внутренней стороне фундамента, и натягивается бечевка. Углы необходимо проверять угольником.

После того как траншея готова, необходимо заложить подушку под фундамент. Так если грунт пучинистый, на дно траншеи нужно уложить виброплиту, если грунт нормальный, необходимо уплотнить его с помощью пропитки водой, если грунт смешанный, то для того чтобы его утрамбовать его лучше всего заменить. Если на участке мелкий и пылеватый песок, на дно необходимо уложить геотекстиль, после чего выполнять подушку.

Для мелкозаглубленного фундамента важно знать, что ширина подушки должна составлять на 30 см больше. Так первым делом засыпается песок, который хорошо утрамбовывают

На него высыпают 10 см гравия и поверх рубероид. В случае если планируется фундамент утеплять, в таком случае лучше всего приобрести несъемную опалубку.

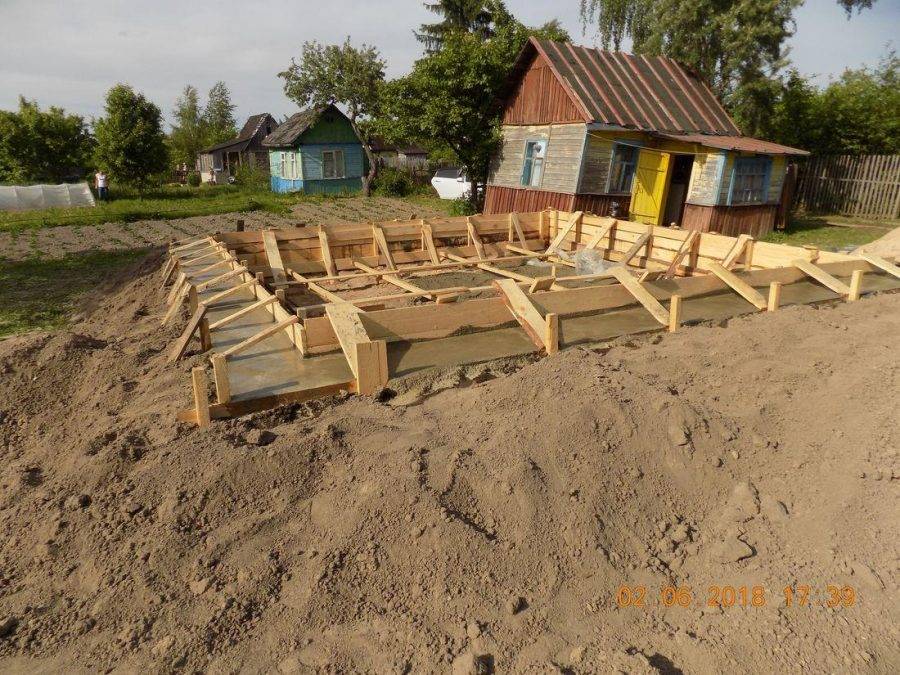

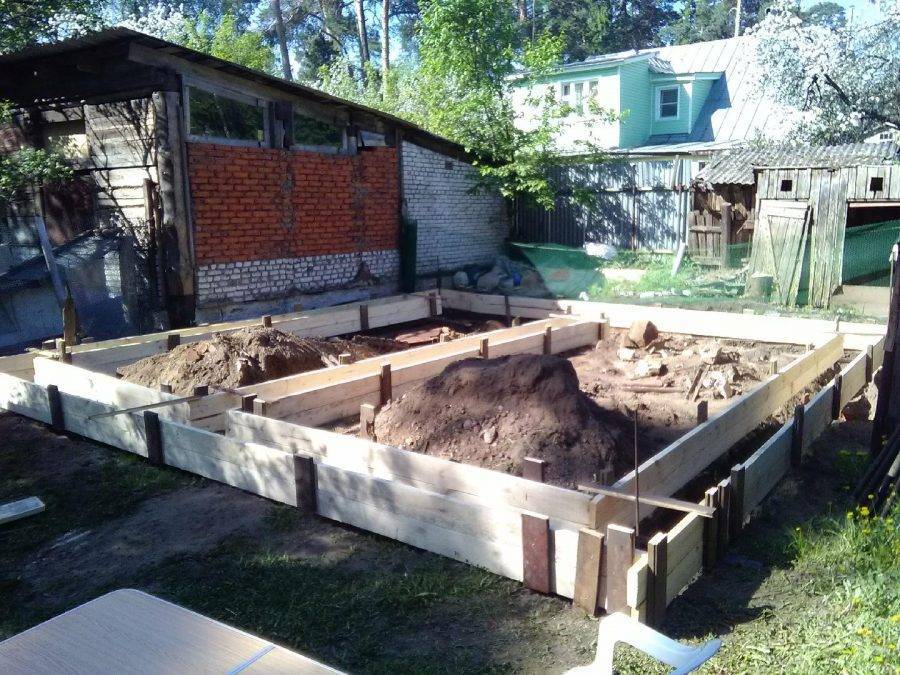

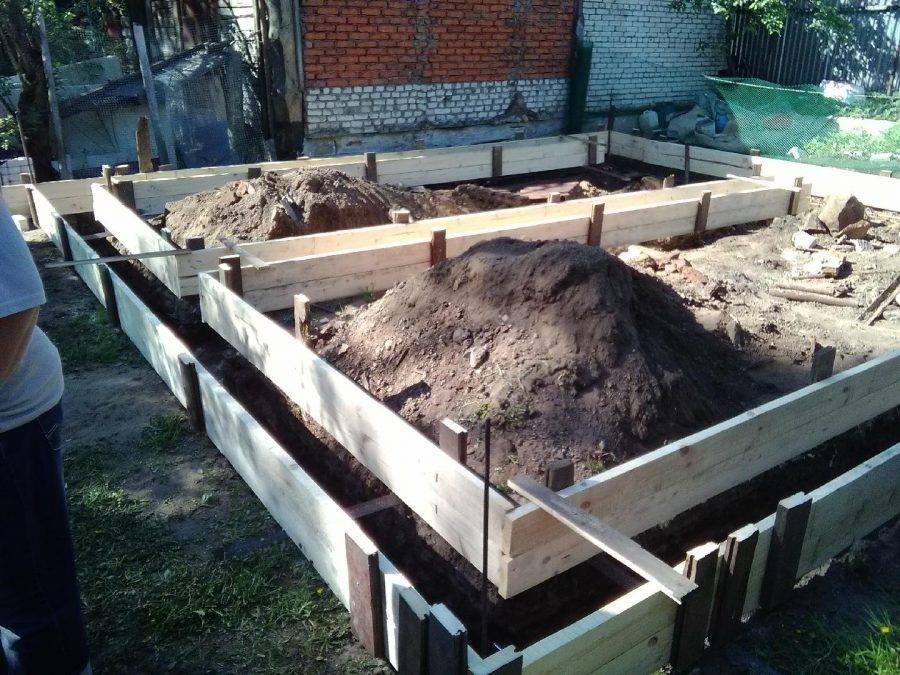

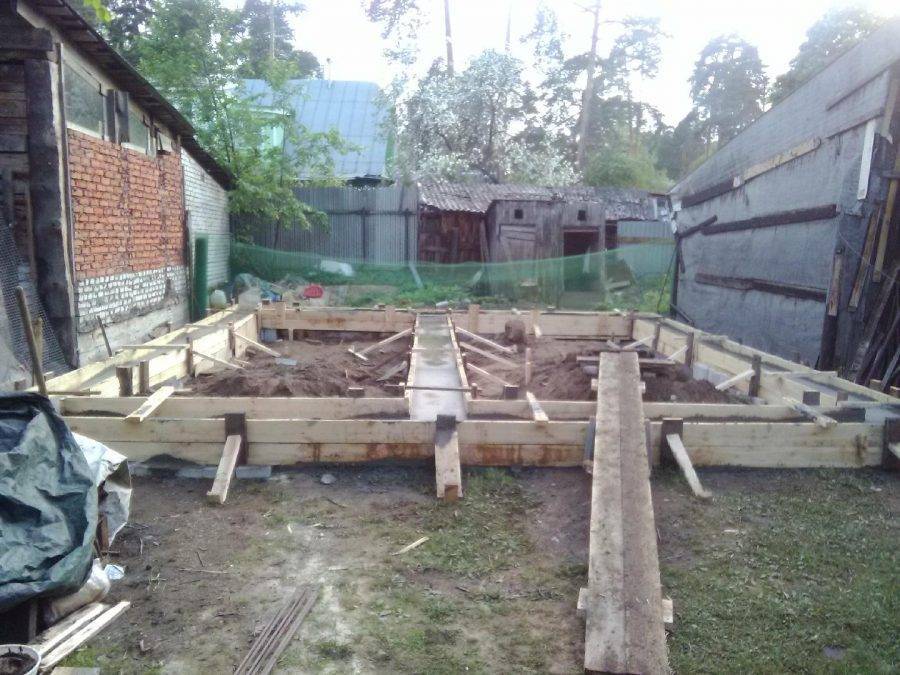

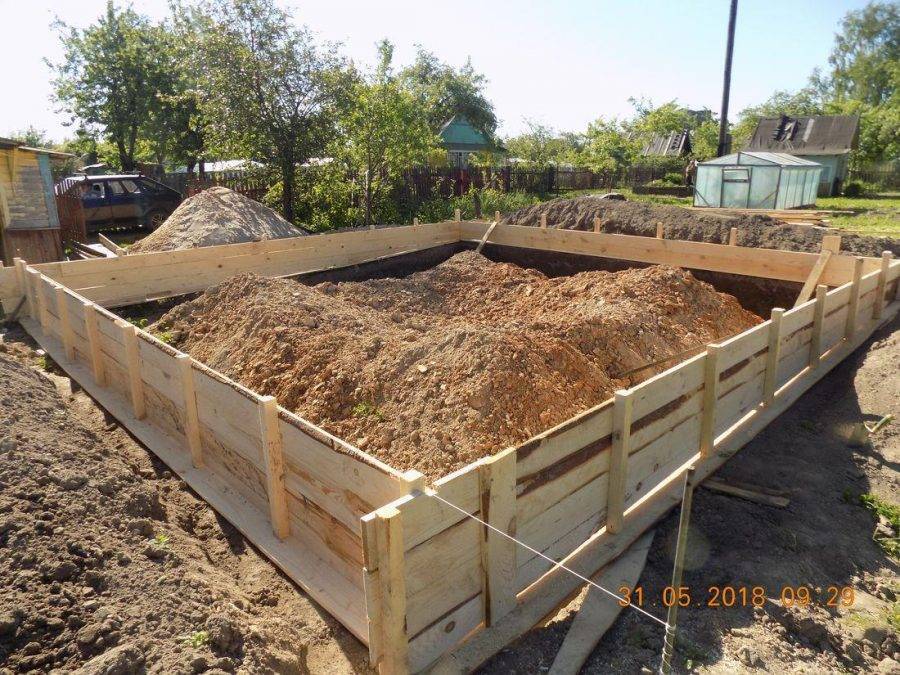

Возведение опалубки

Опалубка возводится для того, чтобы получилась выступающая над грунтом часть фундамента. Ее обычно изготавливают самостоятельно из фанеры либо обрезной доски. Для этого нужно:

По всему периметру ленты вбить вертикальные бруски через некоторое расстояние.
Сбить обрезную доску или фанеру в щиты и прикрепить к вертикальным брускам по обе стороны ленты.
Важно чтобы шляпки саморезов оставались внутри опалубки, чтобы поверхность стен ленты получилась ровной.
После этого устанавливаются распорки с внешней стороны опалубки, во избежание ее деформации во время заливки бетона.
При помощи строительного уровня необходимо проверить горизонтальность и вертикальность всех щитов опалубки и при наличии дефектов исправить их.
В завершение по всему периметру опалубки натягивается шнур и делается отметка, до которой будет производиться заливка бетона.

Армирование

Данный этап возведения фундамента является очень важным, поскольку именно армирование фундамента позволяет повысить прочность готового основания. Для армирования обычно используются стальные арматурные пруты диаметром 14-16 мм и гладкая арматура диаметром 8-10 мм. Стальные пруты укладываются вдоль ленты (как правило, достаточно 2-х прутов в нижнем ярусе при ширине фундамента 40 см и 2-х в верхнем), после чего скрепляются вертикальной и поперечной гладкой арматурой, создавая скелет арматурного каркаса. В результате должны получиться ячейки квадратной или прямоугольной формы.

При армировании фундамента очень важно соблюдать расстояние между прутьями, а также отступать от стенок ленты на 5 см с каждой стороны. Это позволит избежать возникновения коррозии металла

Для скрепления арматуры чаще всего используют вязальную проволоку и специальный крючок. Специалисты не рекомендуют использовать сварку, поскольку в тех местах арматура теряет свои характеристики, тем самым уменьшая прочность все конструкции в целом.

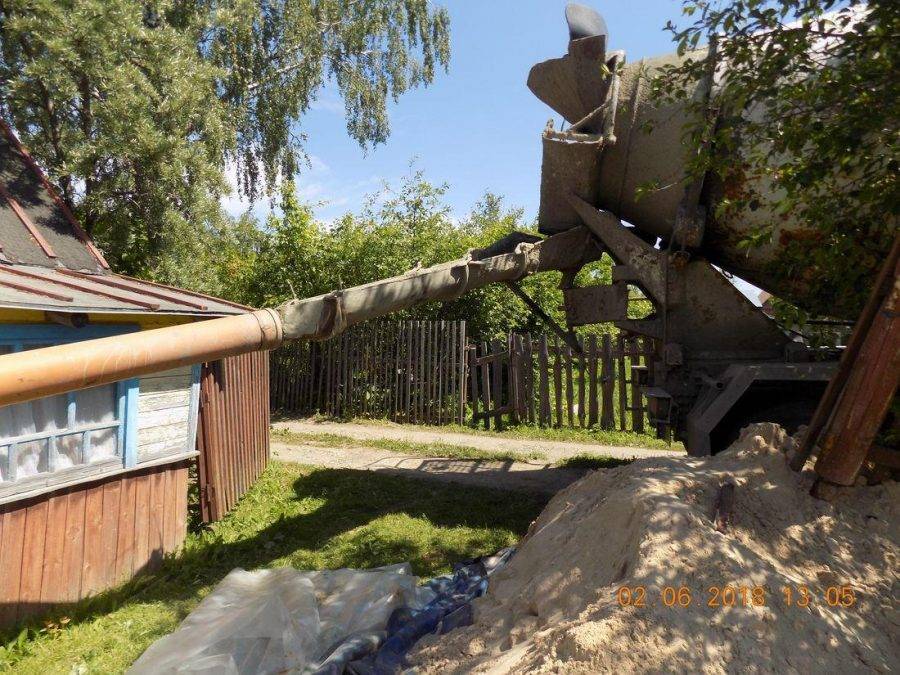

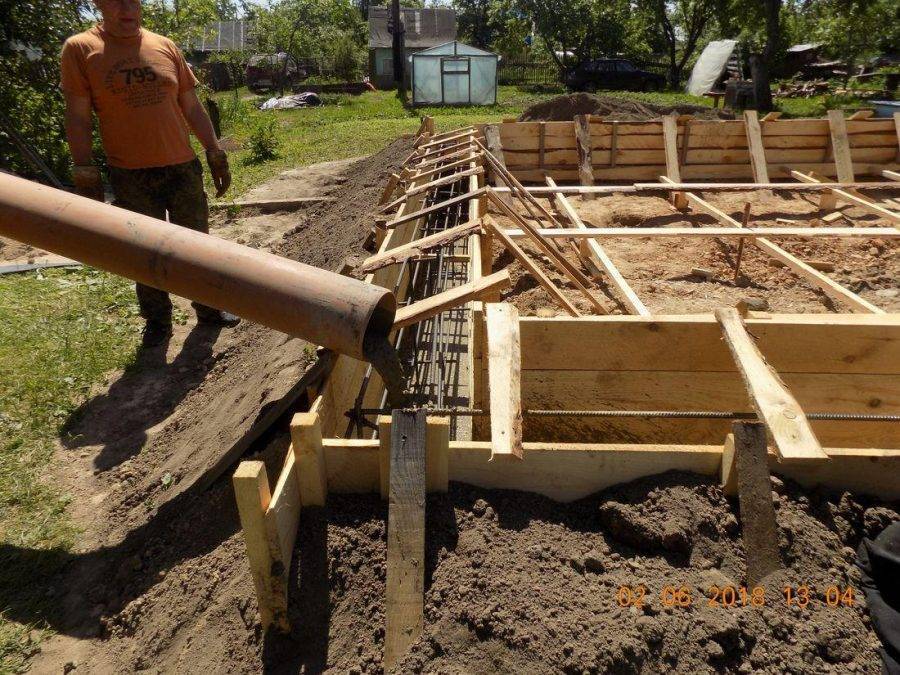

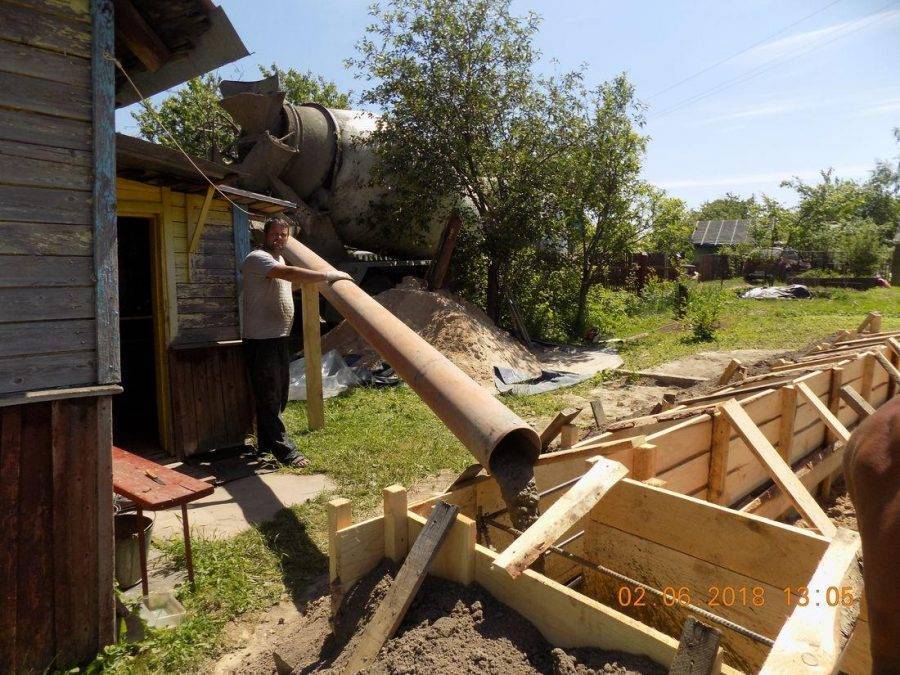

Как залить ленточный фундамент своими руками?

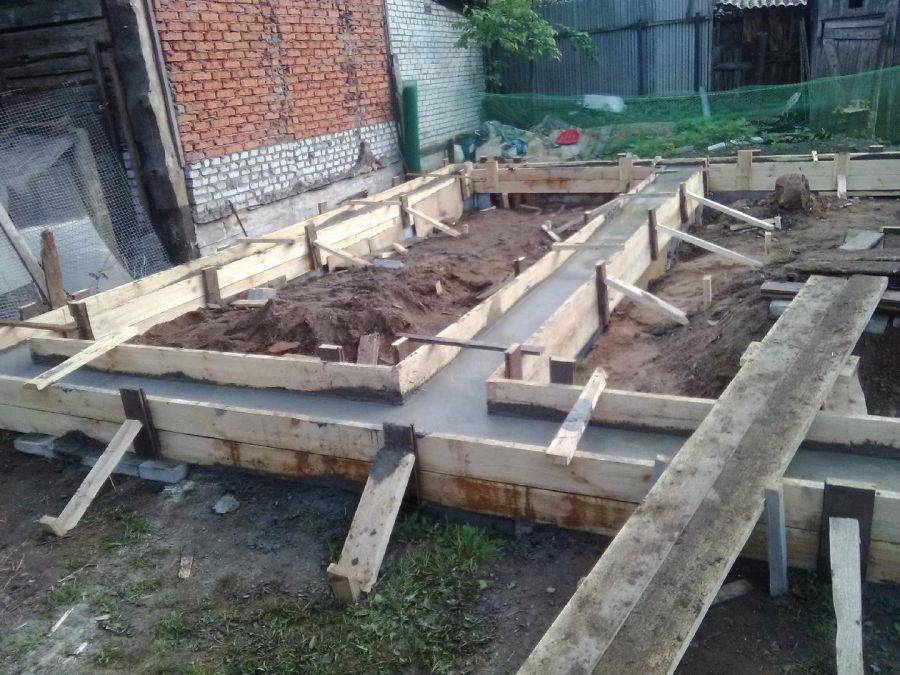

После завершения армирования, можно приступать к заливке бетона

Здесь очень важно заливать бетон одномоментно, так как прочность фундамента залитого в несколько слоев значительно падает. Для этого в большинстве случаев заказывают бетонный раствор на заводе, который привозят в бетономешалке и заливают сразу по всему периметру

Также очень важно избежать образования воздушных пустот в бетонном растворе, поэтому в процессе заливки бетона через каждые 20 см необходимо тщательно утрамбовывать бетон. Для этого можно использовать специальный строительный вибратор или простукивать молоточком по стенам опалубки

По истечении 3-х дней после заливки бетона, опалубку уже можно будет демонтировать, а стороны фундамента гидроизолировать специальными средствами (мастикой, рубероидом и пр.). Пазухи между фундаментом и землей засыпаются песком, а с внешней стороны защищают отмосткой.

Что представляет собой мелкозаглубленный ленточный фундамент

Обычный ленточный фундамент погружают в грунт на глубину ниже уровня промерзания. Этот тип основания так и называется — заглубленный. Лента опирается на неподвижные и стабильные грунтовые слои, что исключает воздействия снизу на подошву основания.

При этом, боковые поверхности ленты имеют большую площадь, на которую воздействуют силы горизонтального пучения. Это создает высокую опасность для основания, поскольку боковые воздействия способны разрушить опорную конструкцию и представляют угрозу для постройки.

В наибольшей степени это опасно для малоэтажных небольших зданий, частных домов, вес которых не способен компенсировать нагрузки пучения.

Существует облегченный вариант — мелкозаглубленный ленточный фундамент (МЗЛФ). Он погружается в грунт на относительно небольшую глубину — от 0,5 до 1,5 м, что выше уровня промерзания грунта.

При такой конструкции возникает возможность появления вертикальных нагрузок пучения, воздействующих снизу, но значительно уменьшаются боковые воздействия.

Конструкция МЗЛФ практически полностью повторяет обычный заглубленный вариант, но с поправкой на меньшую глубину погружения. Несущая способность такого основания снижена и позволяет строить только относительно легкие малоэтажные здания, в основном, используется для частных жилых домов.

Сфера применения, для каких грунтов подходит

Несущая способность конструкции рассчитана на такие строения, как баня, хозблок, веранда, летняя терраса, мастерская, гараж, дачный либо жилой дом (кирпичный в один, деревянный или блочный в два этажа плюс кровля).

Лучшим грунтом для фундамента типа МЗЛФ считается супесь или песок с невысокой влажностью. Также в рекомендациях присутствует пучинистый вид почвы, но со слабым или низким сезонным движением. В местах с глиной могут возникнуть сложности с нагрузкой со стороны набухающей земли в период промерзания.

В случае с МЗЛФ не обязательно обращаться к геологам или геодезистам. Провести исследования можно самостоятельно. Для это нужно выкопать несколько лунок на разной глубине и проверить землю руками. В таблице представлено краткое описание основных типов грунта.

ОбразецПризнаки
Глина
  • скатывается в плотный шарик;
  • не разрушается при надавливании.
Суглинок
  • сохраняет форму при скатывании;
  • при сжатии образуются трещинки.
Супесь
  • сложно поддается формовке;
  • осыпается.
Песок

Мелкозаглубленные фундаменты на разных видах почвы

Практика показывает, что фундаменты имеет смысл возводить в том случае, если грунт, который преобладает на участке, не относится к пучинистым. То есть к тем, которые не изменяют свой объём при промерзании – глины, суглинки и супеси. В отличие от песка, глина хорошо задерживает влагу, которая при замерзании расширяется.

Там целесообразно применять другие инженерные решения. Ещё одно ограничение, которое действует на применение такого фундамента, а именно они не предназначены для тяжёлых кирпичных конструкций. То есть, для кирпичного дома необходим другой тип фундамента, например, ленточный монолитный фундамент или плиту монолитную.

Но в случае если на такой фундамент планируется установка здания небольшого веса, то их можно возводить и на пучинистых грунтах. Но в этом случае необходимо принять меры по его дополнительному утеплению. На песчаных и щебёночных грунтах мелкозаглубленный фундамент возводится без особых сложностей.

Защита МЗЛФ от влаги, пучения грунтов

После распалубки бетонные конструкции защищаются от влаги, вспучивания несколькими способами:

  • гидроизоляция – обработка фундамента пенетрирующими составами, праймерами, мастиками, наклеивание рулонных материалов
  • вертикальная теплоизоляция – снижение теплопотерь, защита гидроизоляции от сил пучения, повреждений при обратной засыпке, смещение теплового контура с точкой росы наружу для нормальной эксплуатации подвала
  • горизонтальное утепление – защита прилежащих грунтов от промерзания путем сохранения геотермального тепла

Наиболее эффективными считаются объемная либо комплексная гидроизоляция. В первом случае бетон модифицируют специальными добавками при замешивании либо пропитывают Пенетроном для придания влагоотталкивающих характеристик. Во втором варианте бетонные конструкции обрабатываются праймером, обмазываются мастиками, оклеиваются пленками, рулонными, мембранными материалами.

С помощью приведенных рекомендаций можно осуществить строительство МЗЛФ самостоятельно. Любое нарушение технологии, последовательности действий вызовет снижение эксплуатационного ресурса.

Навигация по записям

Заливка

Заливка производится одномоментно, без перерывов. Если временной разрыв составляет более суток, приходится прерывать процесс и дожидаться полного затвердения материала, что на месяц остановит работы.

Заливать бетон надо с нескольких точек, чтобы получить равномерное распределение материала по всей длине ленты. Это поможет выровнять нагрузки, возникающие с массиве ленты при кристаллизации.

Дополнительно производят полив водой в течение первых 10 дней для выравнивания напряжений, возникающих между влажными внутренними участками и более сухими внешними. Опалубку снимают через 10 дней, а продолжение работ допускается через 28 дней после заливки бетона.

Устройство

Основание представляет собой замкнутую ленту, располагающуюся под несущими стенами, как наружными, так и внутренними. Лента находится в траншее, имеющей глубину на 20-40 см ниже уровня промерзания.

На дне траншеи находится песчано-гравийная подушка, играющая роль дренажа (при необходимости из траншеи обустраивается отвод влаги посредством системы дренажных труб). Лента заливается либо на песчаной подушке через слой гидроизоляции, либо на т.н. подбетонке — слое заливки из бетона, образующем широкую опорную площадку и ровную горизонтальную поверхность.

Чем выше и тяжелее будет здание, тем больше необходимость в создании подбетонки.

Лента поднимается над нулевой отметкой на некоторую высоту — 0,3-0,7 м. Видимая часть, цоколь, обеспечивает определенный подъем стен над уровнем грунта для уменьшения опасности намокания от дождевой или талой влаги и возможности вентиляции подвальных помещений.

Поверхность ленты со всех сторон покрывается слоем гидроизоляции для защиты от капиллярного впитывания и стоков воды с поверхности.

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
