Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

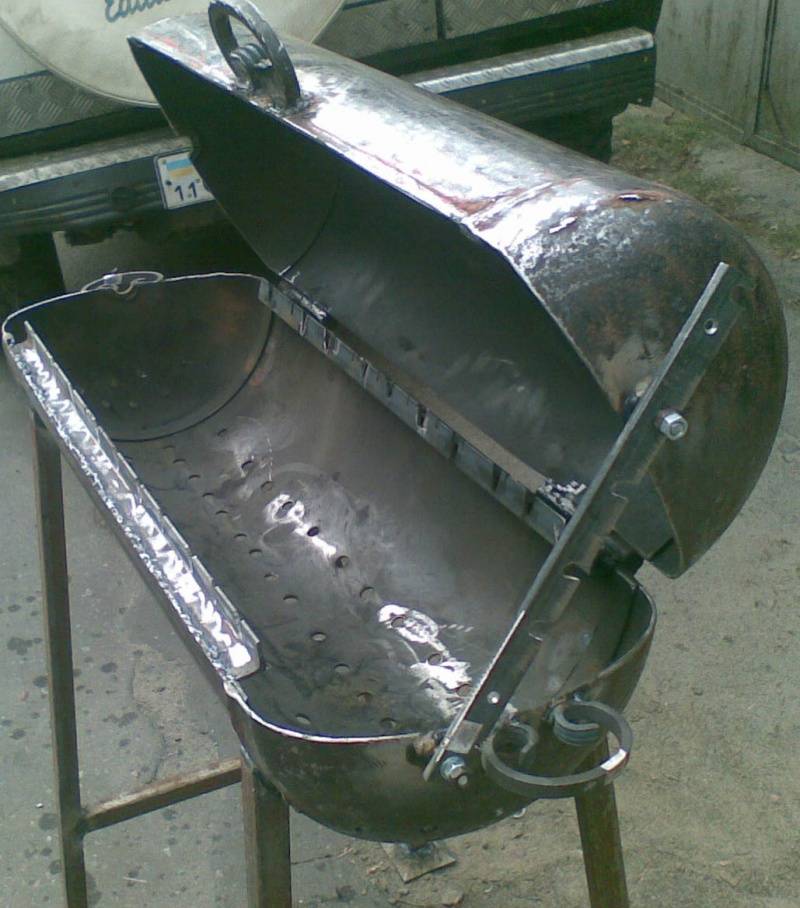

Мангал на основе металлической бочки

Нередко барбекю делают из подручных материалов. Идеально для этой цели подойдет большая металлическая бочка. Изготавливают такой простой вариант, как правило, даже без сварки. Это значительно облегчает весь процесс. Чтобы сделать такой мангал без сварки своими руками, сначала бочку необходимо уложить на бок и отрезать ее верхнюю часть, не затрагивая круглые торцы. На внутренней части с помощью болтов крепятся угловые крепления, на которых в дальнейшем будет держаться накладка для размещения шампуров или сетка для барбекю.

Кроме того, можно сделать из отрезанной части крышку, прикрепив ее к одной из сторон посредством обычных крепких петель. Со стороны одного из боковых круглых торцов можно сделать отвод для дымохода. Кроме того, здесь необходимо просверлить множество вентиляционных отверстий. В этом случае получится мангал коптильня своими руками. Для того чтобы изготовить подставку, можно использовать металлические уголки. Их можно сварить для большей устойчивости, но не запрещается использовать и обычные болты. Также можно обустроить стальной навес для мангала. Это значительно облегчит использование этой конструкции в пасмурную погоду.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Стационарный мангал

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

  • уголок с полкой 40 мм;
  • обрезки трубы для ножек;
  • болгарку с набором насадок;
  • электродрель;
  • сварочный аппарат;
  • линейку;
  • чертилку;
  • строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

  1. на лист наносится развёртка чертежа;
  2. с помощью болгарки вырезается заготовка;
  3. боковые лепестки сгибаются под прямым углом к днищу;
  4. провариваются стыки;
  5. в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха;
  6. поверху делаются прорези под шампуры;
  7. швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

Каркасные мангалы

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Мангал с местом под казан

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

  • 4 железные ножки длиной 55 см из уголка, профиля или трубы;
  • 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
  • две продольные стенки размерами 77х15 см;
  • две поперечные стенки 35х15 см;
  • лист 35х80 см в качестве дна;
  • металлическая сетка 35х50 см, выполняющая роль гриля;
  • две перемычки для возможности установки решетки по 77 см;
  • цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
  • две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

  1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
  2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
  3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Создание разборного мангала

Данная конструкция легка, не имеет больших габаритов, компактна. Вы сможете легко переносить ее куда угодно, неоднократно разбирать и собирать.

Перед созданием обязательно сделайте чертеж будущей жаровни. Так вы сможете увидеть, где какая деталь должна находиться. Для работы понадобится стальной лист толщиной два-четыре миллиметра, на котором следует обозначить контуры двух стенок, боковушек и днища. Потребуется также уголок из металла (25 на 25 миллиметров):

  1. Сначала вырежьте все детали из листовой стали.
  2. Соберите короб из вырезанных элементов.
  3. Ставьте стенки в отверстия в основании и зафиксируйте.
  4. На крупных боковушках сделайте резьбу, куда будут ложиться шампуры.
  5. Просверлите несколько отверстий в нижней части больших стенок и дне.
  6. К коротким стенкам приварите ручки для удобства.

Собираться такое изделие будет с помощью болтов и гаек.

Из преимуществ разборной жаровни можно выделить следующее:

  • Она мало весит;
  • Компактна;
  • Удобна в эксплуатации и транспортировке;
  • Можно изготовить разные модели;
  • Создание не отнимает много сил и времени, не вызывает затруднений;
  • Не нужно много тратиться на изготовление.

Из минусов можно выделить только недолгий срок эксплуатации и малую толщину стенок.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

  • каустическую соду;
  • серную кислоту, разведённую до 5% концентрации;
  • хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Используемые для покраски составы должны быть жаростойкими

Каким должен быть мангал – характеристика

Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:

  • Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
  • Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды. Конечно, лучшим вариантом для загородного участка была бы печь барбекю из кирпича, однако она достаточно громоздкая и занимает много места. Мангал же используется, как правило, сезонно, поэтому может долго лежать без надобности. Располагать его можно, где угодно: в беседке или под открытым небом.

Барбекю на даче

Виды по конфигурации:

  • Стационарный. Не отличаются функциональностью, но отлично вписываются в загородный ландшафт. Такой мангал станет украшением вашего участка, а если добавить несколько элементов, может получиться настоящая гриль или коптильная. Эти изделия обладают большим весом, однако за счет множества декоративных деталей и модификаций смотрятся особенно красиво. Это кованые конструкции, могут быть изначально встроены в крышу или каркас.
  • Разборный. Эти устройства мобильны, транспортабельны и компактны. Их можно перевозить с места на место, положить в багажник или небольшую дорожную сумку.
  • Складной. Такой разборный мангал быстро складывается в кейс обтекаемой формы. Отлично подойдут для путешественников, туристов и любителей организовывать походы с палатками. Изготавливают из легкой нержавейки, ее легко чистить от загрязнений.
  • Переносной. Это изделие может как частично, так и полностью разборным.

Технические характеристики и особенности строения:

  • Различные размеры. Можно выбрать крупный мангал для большой компании или семьи, а также компактную складную конструкцию для романтического вечера на двоих.
  • Вариации форм. Различные модификации в виде трубы, геометрических фигур, бочек и т.д.
  • Встроенные дополнительные элементы. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, можно дополнить всевозможными бортиками, навесами, держателями, отсеками и дымоходом.
  • Транспортабельность. Все возможные модели переносных, разборных, складных и раздвижных конструкций, каждый найдет что-то для себя. Для складных мангалов применяют огнестойкую нержавейку небольшой толщины, благодаря чему изделие имеет небольшой вес.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Использование и уход

После сборки мангал еще не следует применять, особенно в тех ситуациях, когда металл использовался не новый.

В первую очередь его сразу же очищают от грязи и ржавчины, которые образовались на материале в процессе эксплуатации или пролеживания. Для этого отлично подойдет шлифовальная машинка или обыкновенная дрель со специализированной насадкой.

Если решили окрасить мангал, то лучше всего брать для этого жаростойкую акриловую краску.

Если же этого делать не хочется, но желаете, чтобы мангал блестел, его нужно подвергнуть воронению. И в первую очередь для этого поверхность обезжиривают, протирая хорошенько спиртовым раствором.

Далее все детали мангала складывают в раствор едкого натра и выдерживают в нем около полутора часов. Таким образом вы не только сделаете мангал красивым, но и обезопасите его жаростойкой пленкой, а так же защитите на будущее от ржавчины.

Другие полезные рекомендации

Изготавливая мангал своими руками, следует придерживаться таких правил:

  1. Металл нужно защищать от ржавчины. Для этого используются специальные краски или проводится процедура воронения.
  2. При проведении работ нужно соблюдать меры безопасности. Во время использования инструментов необходимо надевать защитные очки, перчатки и респиратор.
  3. По окончании сварочных работ жарочную камеру нужно очистить от окалины и оставшейся смазки. Это предотвратит появление копоти и неприятных запахов в процессе готовки.

Место, где будет изготавливаться и стоять готовый мангал, необходимо очистить от сухой травы и прочих горючих материалов. Следует заранее подготовить огнетушители, песок и емкости с водой для тушения огня.

Гриль из подручных материалов своими руками

Прежде всего, начинаем подготовку материалов с обыска гаража, чердака, подвала и всех других мест, в которых хранятся материалы для ремонта. Также можно спросить наших соседей и использовать, например, старую, поврежденную тачку, ведро или бочку все зависит от нашего проекта.

Переработка старых предметов мебели становится все более и более популярным, и использование старых вещей, которые не обязательно хороши в своей основной роли, поможет минимизировать затраты. Однако, нужно помнить, что они должны быть материалами, стойкими к высоким температурам.

Если мы найдем все необходимое для создания гриля, это здорово! Однако обычно нам не хватает, например, железных прутьев и т. д. В этой ситуации давайте рассмотрим предложения строительных магазинов или садовых принадлежностей, чтобы выбрать самый дешевый вариант

Идеи для создания гриля

Конечно, вам не нужно все делать самим, но достаточно использовать доступные материалы, которые можно найти на участке или в саду старую, неиспользованную бочку? Почему нет? Давайте помнить о безопасности и не использовать горючие материалы.

Если вы не хотите, чтобы наш гриль горел, вы должны надлежащим образом защитить деревянные элементы от контакта с огнем. Добавьте решетку, и он готов! Такие простые решения часто работают намного лучше, чем покупка готовой продукции, потому что во время использования все еще остается удовлетворение и удовлетворенность работой, выполненной самостоятельно.

Гриль из бетонного блока

Самый простой способ – использовать бетонный блок, как показано на фото, и можно устраивать пир, предварительно обезопасив пространство вокруг него. Чтобы случайно ничего не сжечь. Не забывайте, что гриль это огонь, который может легко распространяться. Вы можете защитить его, например, цементной стяжкой или окружить камнями.

Зона барбекю на даче своими руками: переносной гриль

Итак, гриль, который можно взять с собой. Он маленький, практичный и легкий отправляясь на море или где-нибудь на пикник на лоне природы, вы может взять его и насладиться деликатесами, которые мы можем приготовить.

Такой гриль можно установить его в любом уголке участка или сада и у вас получиться уютная зона барбекю на даче своими руками. Переносные грили настолько удобны, что вам не нужно беспокоиться о доступном пространстве, потому что они обычно маленькие и подходят везде. Этот гриль имеет дополнительную функцию, обеспечиваемую накладкой, на которую можно поставить горшок. Таким образом, гриль превращается в настоящую полевую кухню!

Длительные поездки без плиты или микроволновки больше не будут проблемой, если вы хотите приготовить себе еду просто запаситесь таким портативным грилем. Кроме того, его форма выглядит вполне дизайнерской, поэтому нам не приходится беспокоиться о его эстетической стороне.

Гриль из ящика для инструментов

Отличная идея – сделать гриль из ящика для инструментов. Решетку можно использовать любую, из старого гриля, или из холодильника.

Сделайте идеальный гриль, используя старый металлический ящик для инструментов, многоцелевые решетки и несколько электроинструментов. Поскольку большинство этих материалов можно найти или очистить, вашими самыми большими инвестициями в создание этой маленькой плиты.

Помните старые советские ящики для инструментов? Железные такие, неподъёмные, которые лесенкой раскладываются? Для ящика это не самый удобный формат, но вот для гриля — то что надо. Итак, гриль в виде тулбокса!

Идея столь же проста, сколь и гениальная. BBQ Toolbox — это компактный металлический гриль, который можно взять с собой куда угодно, его не нужно собирать и устанавливать, он просто раскладывается лесенкой в рабочий гаджет.

Часть гриля, куда складываются угли или другое горючее, снимается для лёгкой очистки, а ещё у BBQ Toolbox есть ножки, чтобы устанавливать его на любую поверхность, не нагревая её. Правда, выбора цветов нет, пока только красный. Но и этого достаточно.

Интересное видео

И напоследок, интересное видео, как сделать барбекю из обычного цветочного горшка.

Уже упоминавшимся преимуществом гриля для пикника является его размер, но он также может быть минусом. Мы не будем готовить слишком много на таком барбекю, поэтому семейные мероприятия для большего количества людей выпадают. Если мы не организуем барбекю часто, то мы должны купить такую ​​маленькую версию вместо того, чтобы строить каменный корпус с чугунной решеткой.

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

  1. Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
  2. Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
  3. Мобильность. Мангал сделать можно носимым, передвижным или возимым.
  4. Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
  5. Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

  • толщина металла для очага – 3 мм и больше;
  • высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
  • расстояние между шампурами – 8-10 см;
  • ширина очага – 25-30 см;
  • длина очага – 50 см и больше, в зависимости от количества шампуров;
  • глубина выемок – 2-3 см;
  • высота рабочей части – 80 см.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Дополнительные конструкционные элементы

  • Если вы хотите усовершенствовать конструкцию жаровни, то для этого можно использовать крышку. Это значительным образом улучшит костер, и степень прожарки мяса на случай дождей, града или снега.
  • Некоторые люди оборудуют мангал специальной вытяжкой, чтобы обеспечить отток лишнего дыма и продуктов сгорания. Вам навсегда удастся забыть о том, что дым полностью заполняет двор и все свободное место под навесом. Это сделает ваш отдых приятным независимо от времени года.
  • Для того, чтобы мангал был привлекательным и отражал какую-то уникальность, вы можете на свое усмотрение украсить его разнообразными декоративными элементами. На помощь в таком случае приходят кованые изделия. Их можно создать самостоятельно, если у вас есть необходимые умения и оборудование, или же воспользоваться услугами квалифицированных мастеров, которые предлагают их изготовление на заказ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
