Дровокол своими руками с винтовым конусом и гидравлический самодельный – Обзор +схема и Видео

Материалы и инструменты для сборки

Сборка станка своими руками не требует использования дорогих деталей. Многие заготовки можно взять из старой стиральной машины или неисправного мотоблока, а чертеж конуса для дровокола стоит попросить у опытного токаря.

Для изготовления самодельного устройства понадобятся такие материалы:

  • специальный конус;
  • ступица или вал;
  • набор звездочек и шкивов;
  • цепь от автомобиля или любой приводной ремень;
  • автомобильные корпуса с подшипниками;
  • металлические уголки или трубы;
  • толстый стальной лист для рабочей поверхности;
  • электрический мотор;
  • медные провода;
  • пускатель или специальная кнопка;
  • дифференциальный автомат;
  • набор различных крепежных материалов.

Много узлов подойдут от старой стиральной машинки или автомобиля. Не стоит самостоятельно изготавливать винт. В сети очень много материалов, в которых умельцы советуют вырезать эту деталь с помощью обычной болгарки. Специалисты утверждают, что из этой затеи получится просто морковка, а не конусный винт.

Для сборки электроколуна будут необходимы следующие инструменты:

  • аппарат для сварки;
  • дрель и сверла;
  • электрическая болгарка;
  • небольшой молоток;
  • гаечные ключи;
  • карандаш и рулетка.

Чтобы защитить поверхность станка от коррозии, можно использовать любой вид эмали. Однако стоит качественно подготовить металл для покраски. Это можно сделать при помощи специальной щетки и химических преобразователей ржавчины.

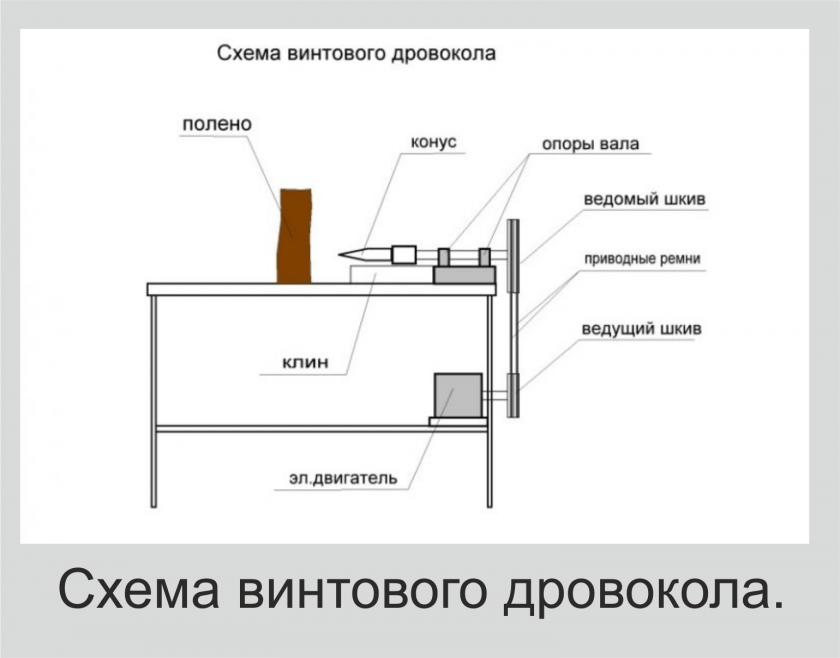

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.

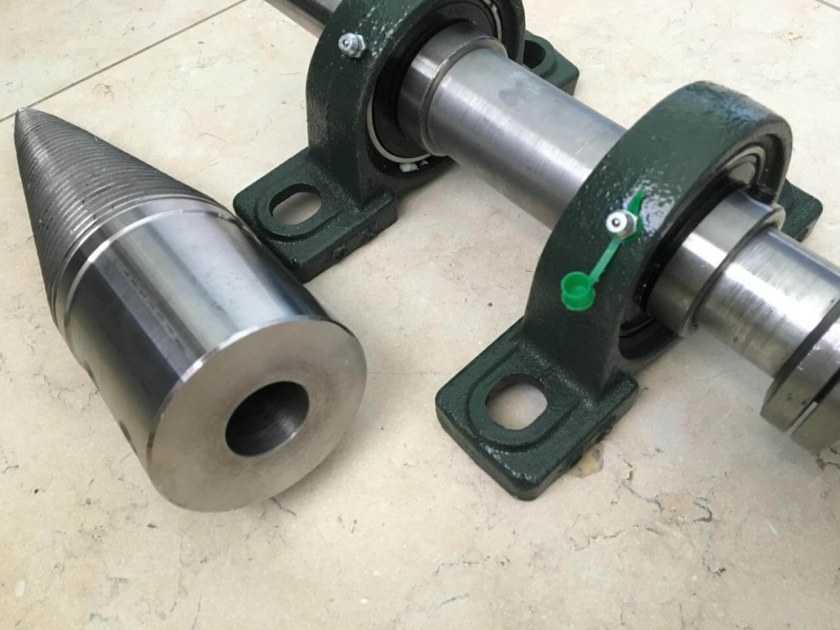

На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

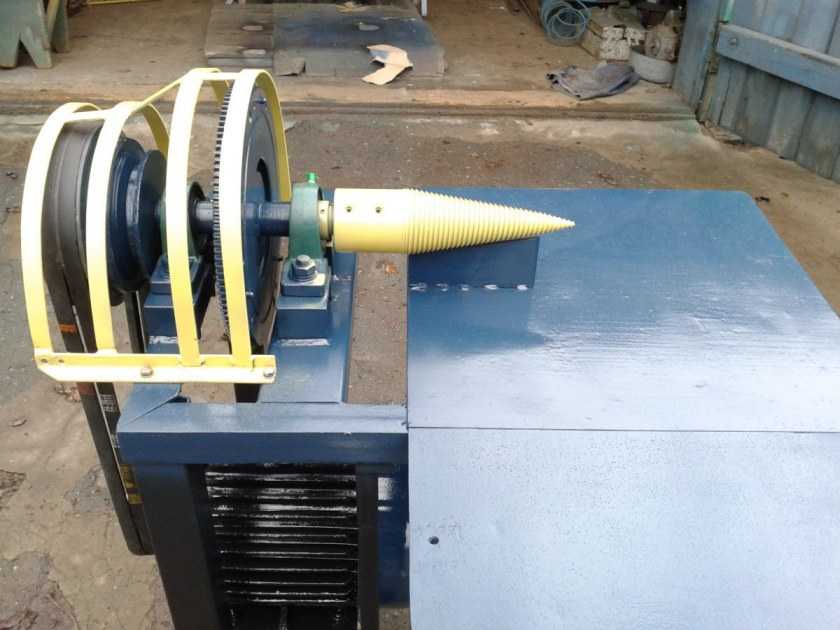

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

  1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
  2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
  3. Не находится на стороне расположения шкивов при работающем агрегате.
  4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

  • различные металлические обрезки;
  • болгарка;
  • сварочный инвертор;
  • умение варить;
  • умение составлять и просчитывать схемы;
  • творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Сварочный инвертор

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Самодельная установка

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Монтаж гидроцилиндра

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

  • насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
  • просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
  • сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
  • отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

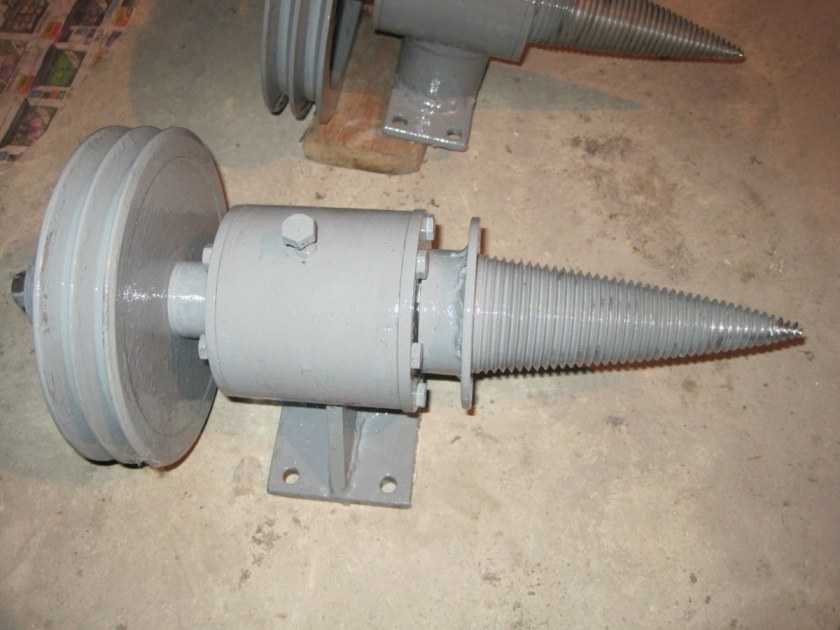

Винтовой конус

Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.

Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.

Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.

Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:

  1. Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
  2. На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
  3. Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
  4. Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
  5. На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
  6. Цепь и электромотор нужно закрыть кожухом.

Имейте в виду, конусный дровокол достаточно травмоопасен

При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае.

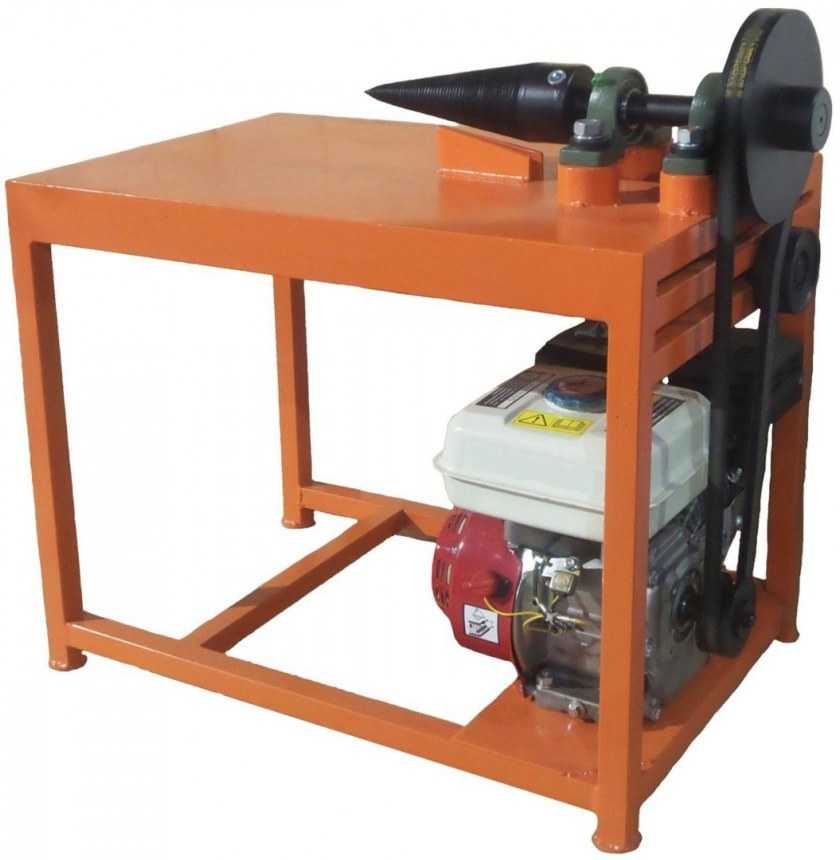

Дровокол винтовой своими руками

Для владельцев твердотопливных котлов или дровяных печей приближение очередного отопительного сезона сопряжено с ежегодными жизненно необходимыми хлопотами – заготовкой дров. Процесс этот включает несколько этапов:

  • заготовка в лесу, чаще покупка уже готового кругляка;
  • доставка его на подворье;
  • распиловка на чурбаки;
  • колка поленьев.

Для тех, кто с заготовкой дров знаком не понаслышке, последний из этапов ассоциируется с изнурительным, требующим массу времени и физических сил трудом.

В попытках упростить наиболее трудоемкую процедуру творческая мысль народных умельцев родила идею конусного дровокола, простого, но производительного станка, позволяющего колоть дрова с высокой скоростью и минимальными затратами усилий. Однако главным преимуществом такого дровокола считается возможность его изготовления собственными руками.

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

  • конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
  • с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

  • ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
  • электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
  • гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Разновидности дровоколов своими руками: варианты с фото и видео

Сделать дровокол в домашних условиях своими руками не составляет больших трудностей, если в распоряжении имеется необходимый инструмент и подручные материалы. Ниже представлен перечень различных вариантов дровоколов, на основании которых вы можете изготовить конструкцию самостоятельно.

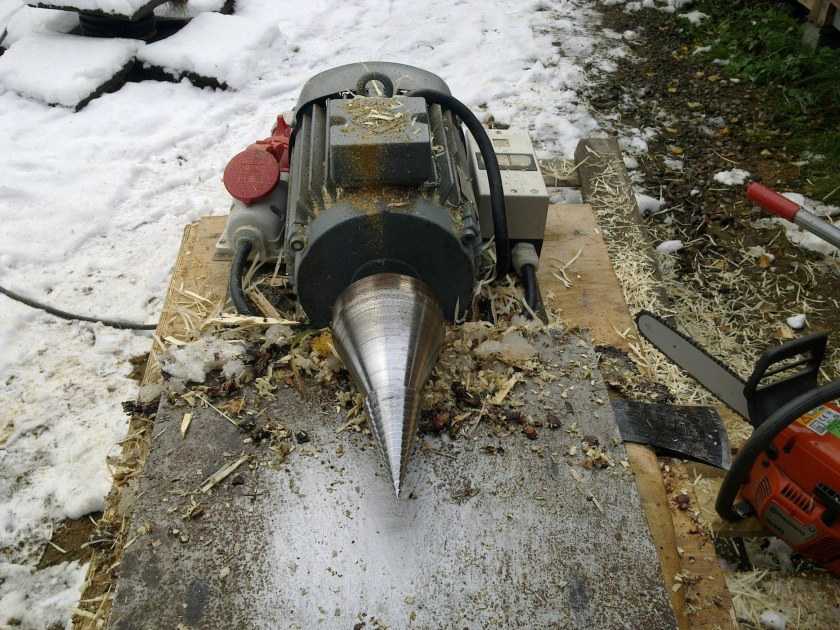

Дровокол винтовой простейший, который состоит из двигателя и конусного бура. Бур посажен на вал электродвигателя

Важно учитывать одно условие — частота вращения вала двигателя должна быть не более 700 оборотов в минуту.
Дровокол электрический из редуктора — устройство ножевого типа, для изготовления которого понадобится редуктор, электромотор, а также сварочный аппарат и металлические детали. Фото такого устройства представлено ниже.
Из редуктора можно сделать другой тип дровокола

На выходной вал редуктора можно установить стальную пластину с ножом, которая вращается, и производится колка древесины. Такой вариант установки характеризуется простотой работы, но при этом он не безопасен в эксплуатации, и требует повышенного внимания и концентрации.
Изготовить самостоятельно можно ручной дровокол. Для этого понадобится автомобильная пружина, которая является основой конструкции. Сама установка изготавливается из металлического швеллера. На конец рабочей части приваривается режущий нож с утяжелителем и рукояткой.При использовании такой установки требуется прикладывание больших физических усилий. Схема такого устройства представлена ниже.

Различные варианты дровоколов в работе представлены ниже:

Реечный вариант из подручных средств.

Ручной пружинный агрегат в работе.

Ножевой дровокол из редуктора

Стоит обратить внимание на эту модель, сделанную своими руками. Отличается высокой производительностью и безопасностью эксплуатации

Какой вариант дровокола изготовить в домашних условиях, зависит от наличия соответствующих подручных средств. При наличии бензинового двигателя, можно изготовить автономную установку для эксплуатации в полевых условиях. В большинстве случаев для изготовления механических агрегатов требуется электрический мотор. При его отсутствии, рекомендуется рассмотреть варианты ручных установок.

Подводя итог, следует отметить, что вариантов изготовления дровоколов очень много, но какой выбрать для себя, зависит лишь от ваших возможностей и наличия соответствующих подручных средств.

Публикации по теме

Простой вибратор для уплотнения бетона на перфоратор и дрель

Лазерный уровень своими руками процесс изготовления

Изготовление токарного станка из дрели самостоятельно

Как просто быстро и легко сделать садовый измельчитель для веток и травы

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Гидравлический колун «Горыныч»


Гидравлический дровокол Горыныч Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

  1. Один цикл занимает 2,5 секунды.
  2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
  3. Нож из закаленного железа. Затупить его крайне сложно.
  4. Все детали ремонтопригодны.
  5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

  • За 3 мин расколото 25 чурок.
  • За 1 час – 500 чурок.
  • Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

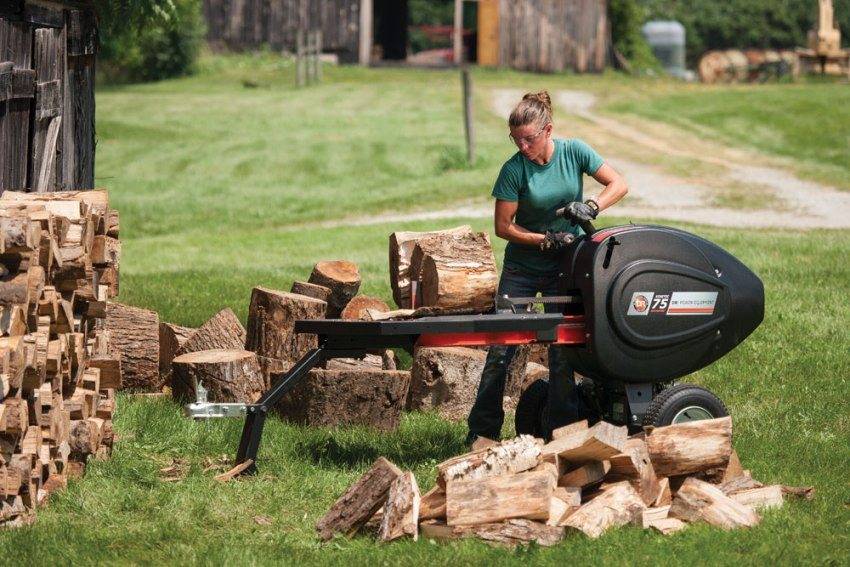

Обзор разницы между заводскими и самодельными дровоколами

Как уже было сказано выше, дровокол можно не только сделать своими руками, но и купить в готовой заводской сборе. Вся разница тут состоит, в основном, в цене. Например, гидравлический дровокол Engy Els-5030 с силой раскалывания примерно в 5 тонн обойдется вам где-то в 14-15 тысяч рублей. А модель помощнее, сила раскалывания которой составляет 12 тонн – 85-90 тысяч рублей. За такие деньги легко можно собрать пару дровоколов своими руками, видео выложив после этого в интернет.

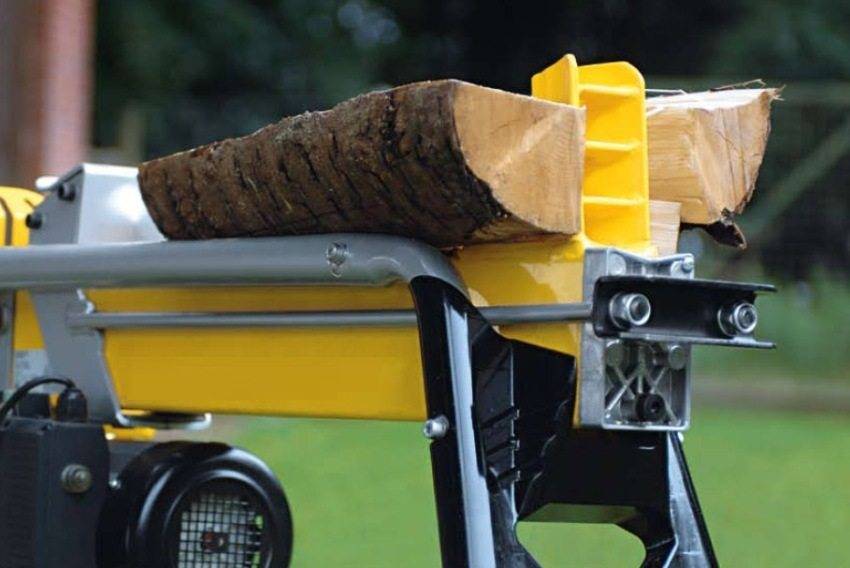

Принцип раскалывания бревна гидравлическим дровоколом

Основное преимущество дровоколов заводской сборки – это то, что вам не нужно тратить лишнее время и силы. Вы просто покупаете уже готовый механизм и пользуетесь им в свое удовольствие. С другой стороны, самодельная модель может быть настроена так, как вашей душе угодно. Вы можете установить какой угодно двигатель, любой тип передачи и настроить агрегат под любой размер дров. А обойдется самодельная модель в 2-3 раза дешевле, чем средняя заводская.

Что же касается внешнего вида, то здесь самодельные механизмы явно проигрывают заводской сборке, но ведь, когда речь идет об эффективности и производительности, внешний вид отступает на второй план.

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

По итогам, можно сказать, что самодельные модели дровоколов стоят гораздо дешевле заводских и отлично подходят для домашнего использования. Если же вам необходимо регулярно колоть дрова в промышленных масштабах, то тут лучше воспользоваться заводским дровоколом. Выбор типа двигателя, расположения бревен, вида колуна и прочих нюансов зависит исключительно от ваших персональных нужд и предпочтений. Кроме того, никто не мешает вам видоизменить уже существующую модель дровокола ручной сборки и представить на суд пользователей собственную оригинальную модель.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки

Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата
