Как выбрать котел для бани и сделать его своими руками

Немного о дымоходе

Если вы покупаете газовый котел Конорд, то сразу же встает вопрос о том, чтобы создать дымоход. Стоит отметить, что теплогенераторы с привычными высокими дымоходами теперь имеют альтернативу. Вместо них можно использовать котлы с принудительным (при помощи специальных вентиляторов) удалением продуктов сгорания.

Им требуется совсем коротенький дымоход, который называется коаксильным. Для него требуется сделать всего лишь небольшое отверстие в стене дома. По внутренней трубе дымохода сгораемые продукты выходят на улицу при помощи вентилятора, а по внешней происходит поступление воздуха. Стоимость такой трубы намного ниже той, которая потребовалась бы при возведении обычного дымохода. При этом такими котлами сжигается кислород в помещении и не требуется дополнительный приток воздуха для того, чтобы поддержать процесс сгорания.

Банные котлы на жидком топливе – грязно, но эффективно

Жидкое топливо очень ценится в промышленных целях, поскольку эффективность повышается при использовании дизельного топлива или отработанного масла, но в случае с банными котлами имеется один значительный недостаток, который значительно понижает популярность такого оборудования в частных постройках. Резкий запах, образуемый при сжигании топлива, несовместим с пребыванием посетителей в бане.

Также жидкие топливные составы сложнее закупать, транспортировать и хранить, поскольку для этих целей понадобятся дополнительные денежные средства, транспорт соответствующей грузоподъемности и отдельное помещение, в котором будут соблюдены нормы пожарной безопасности при работе с горюче-смазочными материалами.

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Советы профессионалов

Постараемся дать несколько практических советов по выбору конкретной марки отопительного котла.

  1. Не всегда высокая стоимость котла соответствует столь же высокому качеству. Более того, чем больше котел имеет различных дополнительных устройств, тем менее он надежен. Это закон механики, нужно его соблюдать.

    И еще. Выход из строя одного устройства может нарушить работоспособность всего котла, на ремонт понадобится много времени и финансовых средств. Вывод. Не гонитесь за ценой, внимательно изучайте эксплуатационные характеристики агрегата.

  2. Перед покупкой определитесь, какую именно парную вы желаете иметь. Финскую с сухим и очень горячим воздухом, русскую с большой влажностью и невысокой температурой или что-то среднее. Точно зная свои предпочтения, можно выбирать котел в зависимости от максимальной температуры нагрева воздуха, величины каменки и места ее расположения.

  3. Как долго будет использоваться парная. Этот показатель играет важную роль во время выбора теплоемкости конструкций котла, способа горения дров, линейных размеров топки и т. д. Если вся банная процедура будет продолжаться примерно один час – можно приобрести более дешевый и маломощный котел. Если у вас моется много друзей и это отнимает достаточное количество времени – приобретайте солидные котлы с большим запасом мощности.

  4. Сколько помещений должен отапливать котел. Только парную, парную и душевую или все дополнительные помещения большой бани? Для обогрева одной парной нужен самый простой тип котла, для одновременного отопления дополнительных помещений понадобится агрегат с возможностью монтажа отопительной системы.

Настоятельно рекомендуем продумать все вопросы с котлами еще на стадии создания проекта бани, привлечь к этому грамотных профессиональных специалистов или строителей с большим практическим опытом выполнения подобных работ.

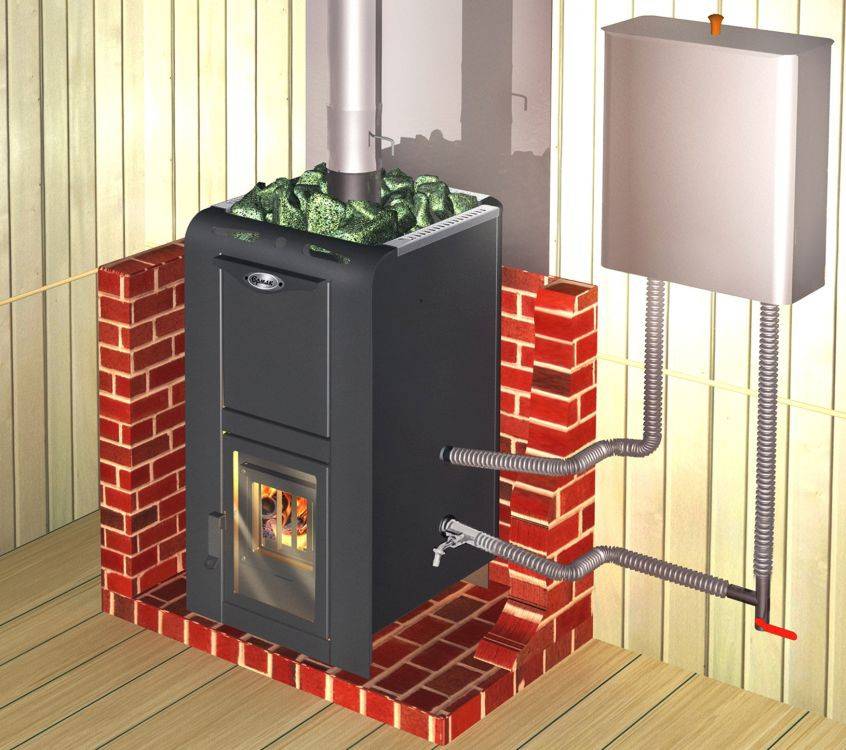

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще – дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Теплообменник – змеевик, состоящий из конструкции труб: “две в одной”, радиаторной решетки. В основной трубе – теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

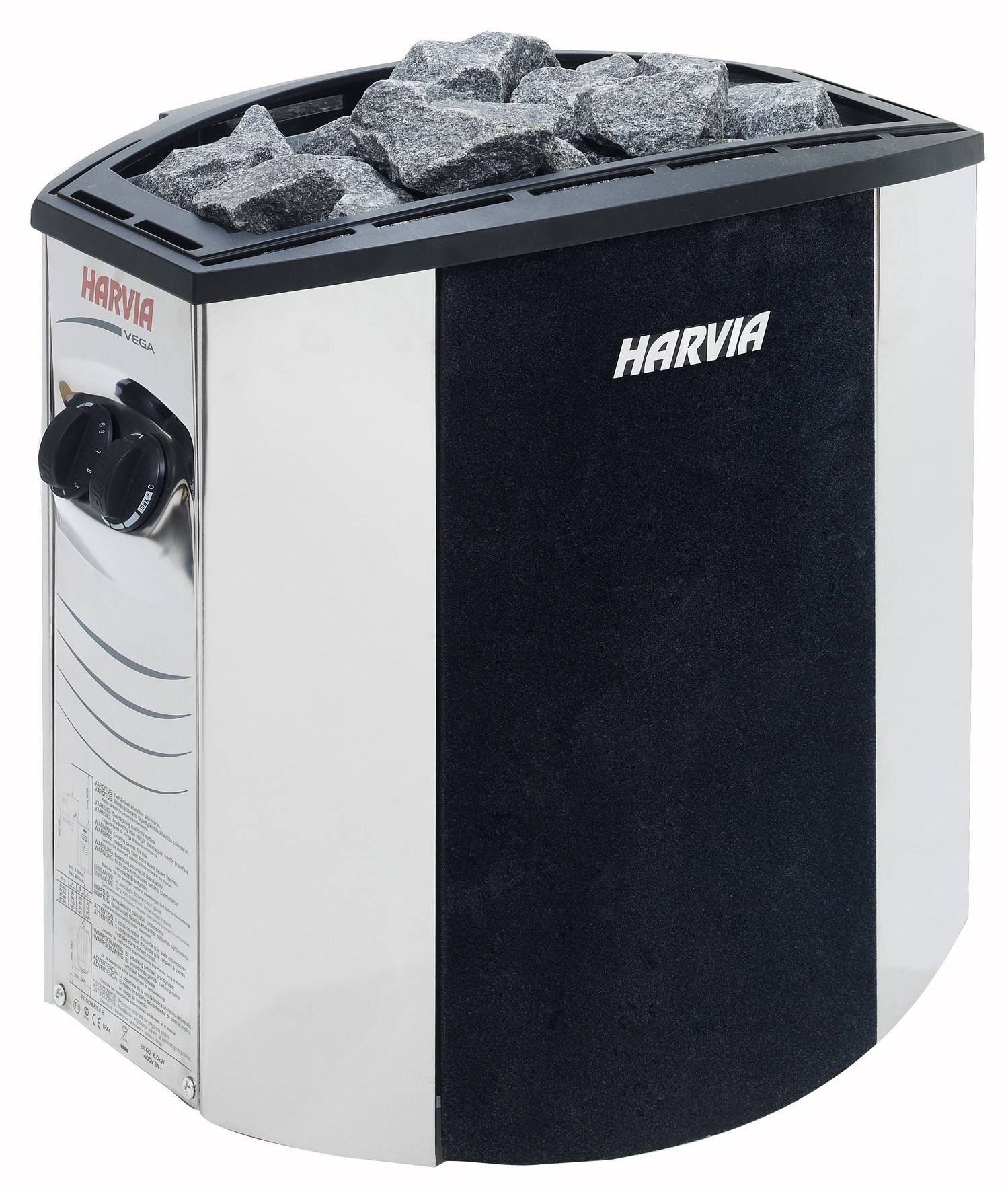

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления – электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

  • большое потребление электроэнергии;
  • необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел – для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

  • Одноконтурные – для обогрева небольшой баньки, подогрев воды в обмывочной.
  • Двухконтурные – отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
  • Трехконтурные – для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

Давление газа – важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более – из баллона, необходимо следить за давлением. При покупке котла давление в сети – является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя – не безопасно для эксплуатации устройства.

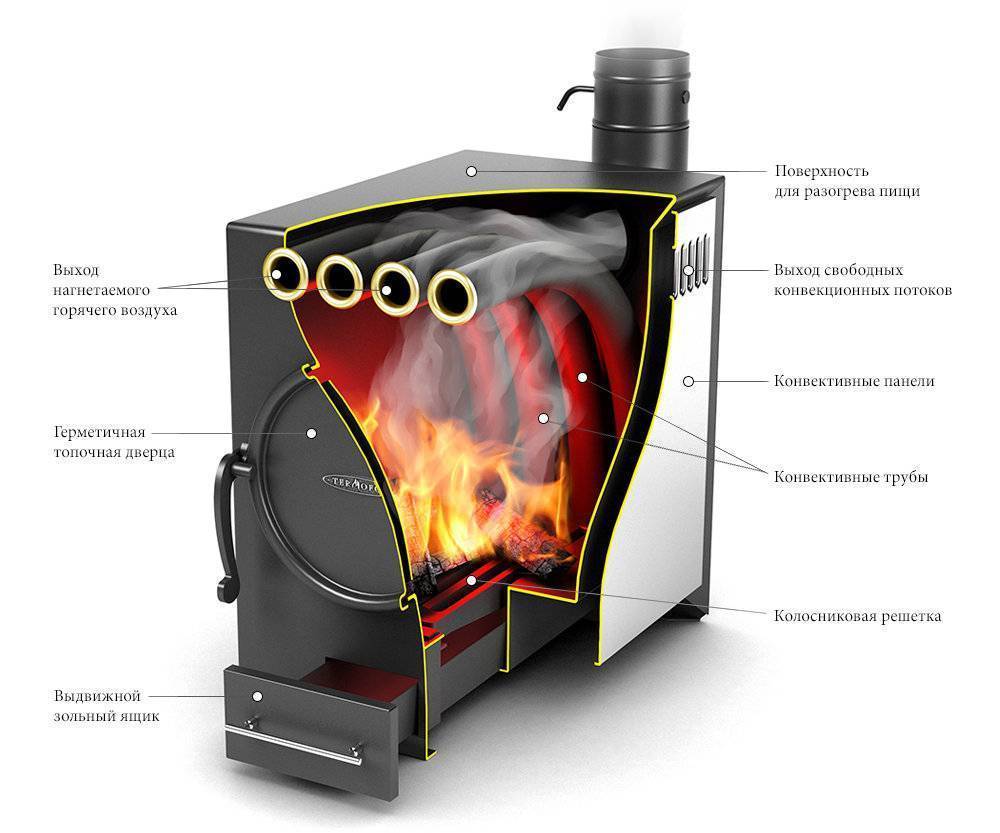

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже – для обогрева небольшого предбанника.

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент – понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя – можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

  • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
  • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
  • Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Где устанавливать теплообменники

Чаще всего теплообменники устанавливают в верхней части топки.

Схема возможной установки теплообменника

Схема установки теплообменника в вертикальную печь

Мы не рекомендуем такую компоновку по двум причинам.

  1. В верхней части топки дымовые газы содержат максимальное количество сажи. Она неизбежно откладывается на нижней плоскости теплообменники, эффективность теплопередачи значительно понижается, для повышения эффективности нужно часто очищать дно.
  2. Очень высокая температура пламени в этом месте негативно влияет на металл.

Гораздо продуктивнее размещать теплообменник по краям топки, изготавливать их в виде буквы П. Это даст возможность не только уменьшить количество сажи, но и увеличить общую эффективную площадь.

Теплообменник в топке

Виды и характеристики банных котлов

Котлы для бани делятся на две основные категории: агрегаты, предназначенные для отопления парилки, и модели для обогрева всей бани. Различают твердотопливные, жидкотопливные, газовые, электрические, а также комбинированные котлы. По типу теплообменника агрегаты бывают:

  • одноконтурными – они отапливают только парную;
  • двухконтурными – обогревают помещения и нагревают воду в моечной;
  • трехконтурными – греют полы в бане и в бассейнах.

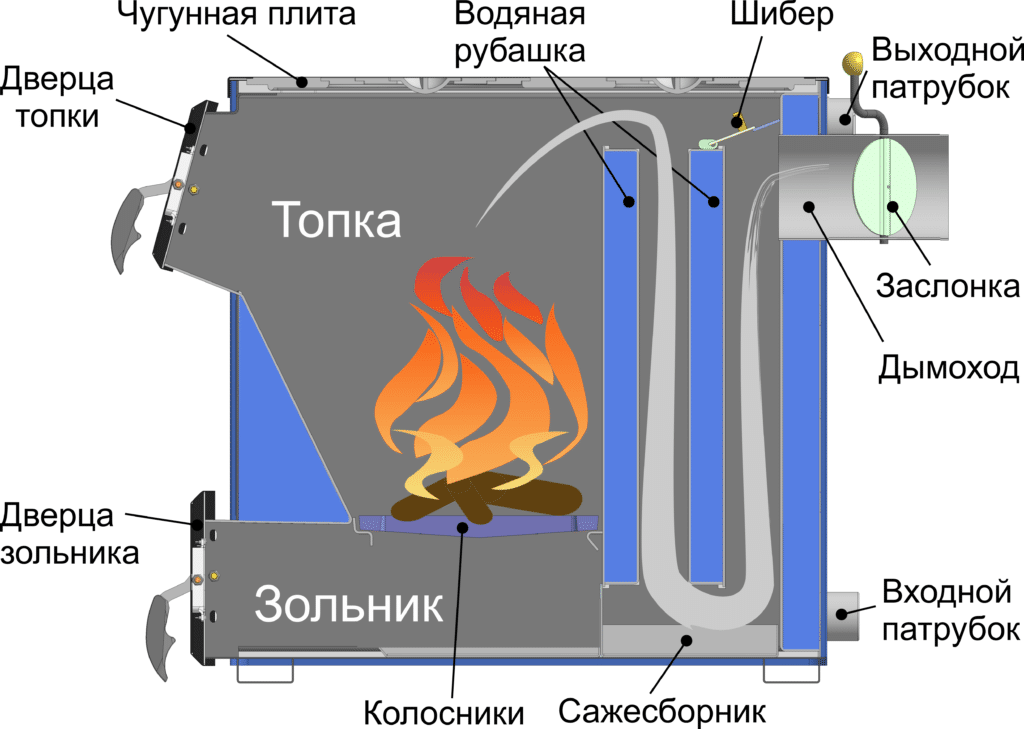

Банный котел состоит из топки, на дне которой расположен колосник. Под ним размещается зольник: через него нагнетается воздух, необходимый для горения топлива. Еще одним важным элементом является каменка, которая обогревает парную. Встречаются модели и без нее, но париться в бане без каменки будет некомфортно. Котлы для бани на дровах с баком для воды дают очень плотный и тяжелый пар. Через дымоход печки выводятся наружу продукты сгорания.

Многие банные агрегаты изготавливаются из стали, но выпускаются изделия и из чугуна. Они устойчивы к воздействию высоких температур и имеют более длительный срок службы. Но у таких моделей есть один существенный недостаток: они становятся очень хрупкими, когда на их раскаленную поверхность попадает вода. Поэтому чугунные котлы обкладывают кирпичом или камнем.

Банная печь длительного горения

Печи длительного горения сжигают топливо очень медленно. Из-за того, что воздушные потоки в них регулируются, дрова в них не горят, а только тлеют. Камера сгорания в таких печах полностью герметизирована, а воздух в нее поступает принудительно. К преимуществам данных печей можно отнести:

  • высокий уровень КПД – 75-80%;
  • время сгорания одной заправки дров – около 10 часов;
  • возможность применения любого твердого топлива;
  • увеличенная загрузка дров;
  • обладают регулирующей автоматикой;
  • срок эксплуатации – до 30 лет.

К недостаткам банных печей длительного горения относят:

  • не работает на жидком топливе;
  • дымоход должен быть только прямым (без изгибов) из-за небольшой тяги;
  • образует большое количество сажи и конденсат в трубе, поэтому требует регулярной чистки.

Чтобы выжечь конденсат, агрегат необходимо один раз в неделю сильно протопить на большой мощности. Эта мера позволит предупредить зашлаковывание печи.

Пиролизные отопительные приборы

Пиролизный агрегат отличается от других печей длительного сгорания большей эффективностью. Термин «пиролиз» означает разложение твердого топлива на горючие элементы под воздействием высоких температур при недостатке кислорода. Увеличенный КПД пиролизных котлов обеспечивается за счёт того, что древесный газ, который выделяется при разложении топлива, всегда дожигается. Поэтому в таких печках не образуется сажи. Но для обогрева парилки применять данные котлы не рекомендуются из-за недостаточной отдачи тепла в инфракрасном диапазоне.

Электрические банные котлы

Данные агрегаты считаются самыми экологичными. Они занимают мало места в помещении и не требуют установки дымохода. Электрокотлы изготавливаются из металлического корпуса, внутри которого установлены нагревательные элементы. Они нагревают камни, которые потом отдают тепло в помещение. Такие модели называют еще электрокаменками. Они нередко используются в саунах. Работают они в автоматическом режиме и легко управляемы. Но для таких агрегатов необходимо трехфазное питание от электрических сетей. Встречаются котлы, которые используют 220 В.

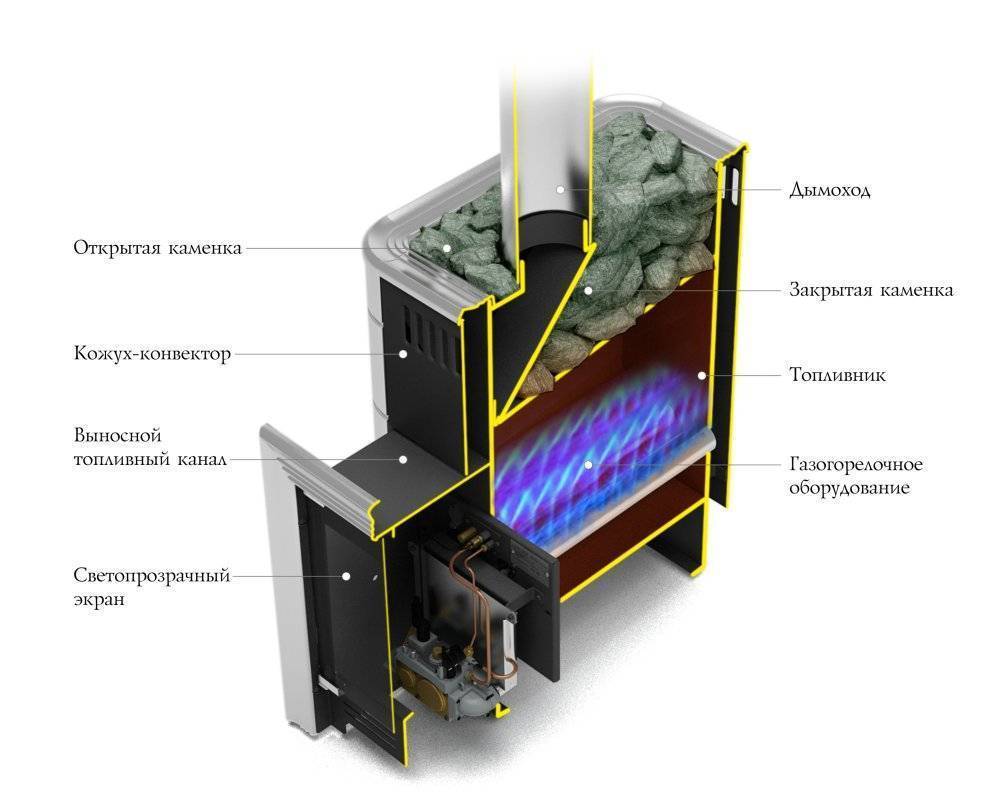

Газовые котлы

Газовый агрегат является альтернативой дровяным печам. Установка потребует дополнительного разрешения в специальных организациях. Оборудования этой категории отличаются компактными размерами и экономичной работой. Внутри корпуса печи вмонтирована горелка, которая рассчитана на определенное значение расхода газа.

Духовка, где сжигается топливо, располагается под каменкой. В результате камни быстро разогреваются и обеспечивают нужную температуру в парной. В процессе работы газового отопительного прибора не выделяется никаких неприятных запахов. Если огонь неожиданно потухнет, то вмонтированный предохранитель автоматически прекратит подачу газа. Такие котлы так же, как и дровяные, требуют наличия дымоходной трубы.

Другие виды котлов

Эффективными и удобными в использовании считаются агрегаты, работающие на дизельном топливе или отработанном масле. Но они имеют весьма существенный недостаток: при работе выделяют резкий и стойкий запах. Поэтому для установки жидкотопливных печек необходимо оборудовать отдельное помещение.

Выбор типа и размера фундамента под печь

Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые. Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

  • Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
  • Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
  • Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Виды теплообменников для котла

Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

Трубчатый теплообменник

Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

  • сварочный аппарат,
  • болгарка,
  • куски арматуры,
  • отрезок трубы соответствующей длины и диаметра,
  • металлические петли для закрепления дверок,
  • кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

  1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
  2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
  3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
  4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
  5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
  6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
  7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

  • При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
  • Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

  • Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
  • Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
  • К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
  • В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
  • Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

  • сварочный аппарат,
  • болгарка,
  • куски арматуры,
  • отрезок трубы соответствующей длины и диаметра,
  • металлические петли для закрепления дверок,
  • кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

  1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
  2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
  3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
  4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
  5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
  6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
  7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Монтаж различных видов пластиковых труб для линий водопровода своими руками

Интенсивность горения регулируется двумя способами:

  • При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
  • Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

  • Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
  • Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
  • К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
  • В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
  • Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
