Как выполнить монтаж композитной черепицы своими руками: Типы и Пошаговая инструкция

Порядок укладки основных листов

Монтаж композитной металлочерепицы осуществляется сверху вниз в шахматном порядке: верхние края панелей заводятся под листы предыдущего ряда.

Смежные панели устанавливаются со смещением по горизонтали (шахматный порядок), чтобы обеспечить лучшую герметизацию и не нарушать эстетичный вид кровли. В местах стыков не рекомендуется сводить более трех листов.

Крепление панелей к деревянной обрешетке осуществляется при помощи гвоздей в торец листа под углом 45°. Для этого используется пневмопистолет или молоток. Во втором случае во избежание повреждения верхнего насыпного слоя металлочерепицы дополнительно пользуются добойником. Шляпки гвоздей закрашиваются ремкомплектом и посыпаются базальтовой крошкой.

Для крепления каждой панели требуется 4 гвоздя. Расположение гвоздей на панели должно соответствовать инструкции, в таком случае потоки дождевой воды минуют шляпки крепежа.

Правильный монтаж листов композитной металлочерепицы по скатам обеспечит водонепроницаемость кровли и сохранит ее красивый внешний вид.

depositphotos

Виды композитной черепицы

Кровельные листы Gerard производятся новозеландской фирмой Ahi Roofing

Производители поставляют на рынок разные виды композитной черепицы, где основную роль в эстетике играет тип профиля. Его характеристики также влияют на функциональность и практичность применения.

Виды композитной металлочерепицы:

• Metrotile (Бельгия) – стальной лист, с двусторонним слоем из алюмоцинка. Материал защищён от воздействия коррозии. Дополнительную прочность продукции придаёт каменная крошка и акриловая глазурь. Уникальность изделия заключается в системе самоочистки.

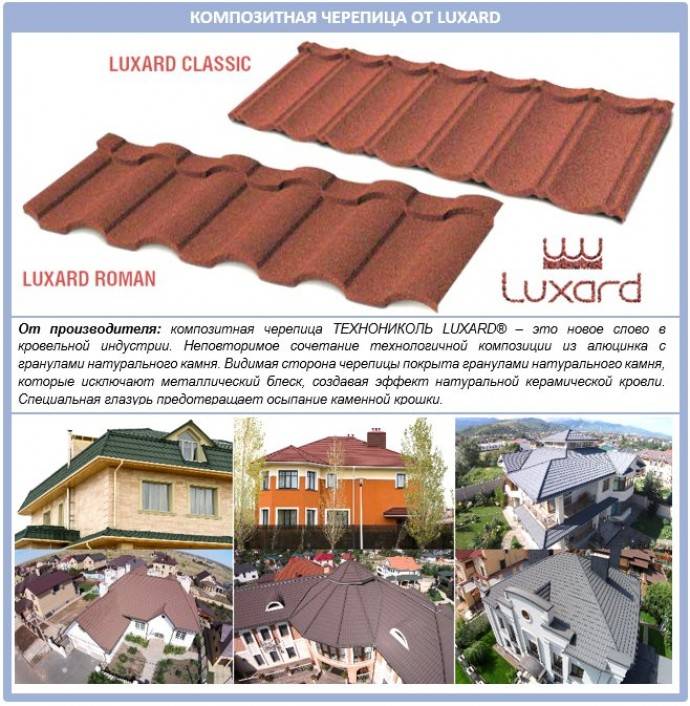

• Luxard – производится из горячеоцинкованной стали. Многослойная структура обеспечивает стойкость к агрессивным средам и высокие эстетические показатели.
• Gerard – 100% имитация натуральной керамической черепицы и кедрового среза. Модель выпускается в 12 оттенках и 7 градиентах. В основе продукции лежат стальные листы с многослойным покрытием.

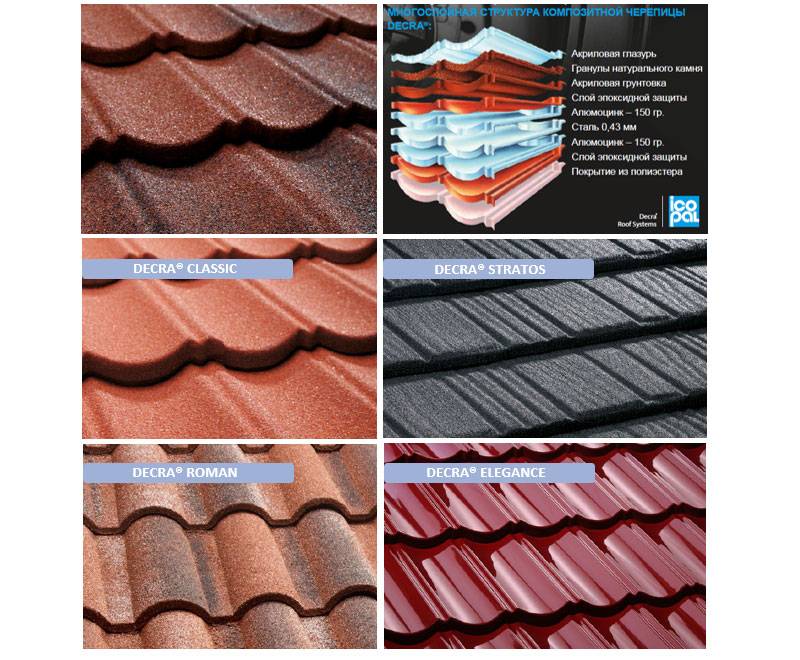

• Decra – это морозоустойчивая, надёжная и негорючая металлочерепица от финского производителя Icopal. В модельном ряде представлены различные формы и расцветки.

Инструкция по монтажу композитной черепицы

Монтажные работы по устройству кровли из композитной черепицы являются разновидностью строительно-монтажных работ, которые необходимо осуществлять в строгом соответствии с регламентом СНиПа и ГОСТа. Основные этапы включают установку стропильной системы, укладку кровельного пирога и непосредственный монтаж финишного покрытия из композитной черепицы.

Установка обрешётки

Установка обрешетки

Обрешётка под композитную черепицу выполняется посредством деревянных брусков с сечением 5×5 см на стандартный стропильный шаг в 100 см.

Если расстояние между стропилами больше, то сечение брусков увеличивается согласно строительной документации. Влажность древесины не должна быть более 20%. Обрешётка монтируется в направлении снизу в вверх.

Самая нижняя планка обрешётки фиксируется с отступом в 2 см от нижнего брускового торца контробрешетки. Эта точка будет служить отметкой для фиксации самого нижнего ряда кровельного материала.

Установка и крепление конька

Для стыков обрешётки используются бруски контробрешетки. Стандартная длина элементов обрешётки составляет два пролёта между стропильными элементами.

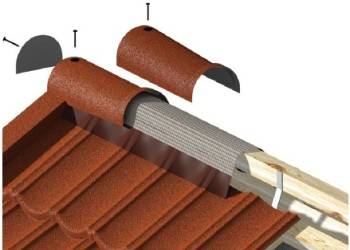

Коньковая обрешётка требуется для закрепления полукруглых элементов конька и располагается с двух сторон от элемента с отступом на 13 см. Коньковую обрешётку под монтаж ребровых коньков крепят с расстоянием от конька в 12 см.

При наличии ендовы обрешёточные бруски фиксируются справа и слава на расстоянии 18 сантиметров.

Элементы кровли

Монтаж карнизной планки выполняется по следующей схеме:

установка и крепление к стропилам карнизной доски с толщиной четыре сантиметра;

установка поверх карнизной доски кронштейнов для крепления желобов водостока;

если нет необходимости в водосточной системе, то следует смонтировать из карнизной доски капельник против скопления конденсата;

установка от края карниза планки карнизной с последующим креплением посредством четырёх метизов;

установка остальных карнизных элементов с нахлестом в 10 сантиметров.

Особенности монтажа карнизной планки заключаются в следующем:

карнизная доска покрывается гидроизоляционной плёнкой, с оформлением беспрепятственного стока конденсата в водосточную систему;

капельник на карнизной планке должен выходить в водосток;

от карнизного элемента до гидроизоляции необходимо оставить вентиляционный зазор.

Установка элементов кровли

Монтаж торцевой планки выполняется по следующей схеме:

направление укладки осуществляется снизу вверх;

нижняя часть первой от карниза планки необходимо закрыть заглушкой от торцевой планки, которую следует загерметизировать силиконом и закрепить четырьмя саморезами;

торцевую планку можно заменить полукруглым коньком.

Для крепления коньковых элементов используются гвозди, которые следует прибивать к самому верху обрешётки. В условиях односкатной кровли конёк обустраивается посредством плоского металлического листа, который загибается и крепится с двух сторон кровельными метизами. Конёк двухскатной кровли обустраивается специальными коньковыми элементами.

Обустройство ендовы выполняется в несколько этапов:

на расстоянии двадцати сантиметров от ендовы необходимо закрепить дополнительное основание из досок с толщиной в 25 мм;

укладка гидроизоляции вдоль стыка с последующим выполнением дополнительной гидроизоляции по всей кровельной поверхности;

крепление ендовы с карниза, выдерживая шаг в десять сантиметров, посредством метизов с отступом от верхней кромки трёх сантиметров;

задвигая последующий элемент в предыдущий выполняется крепление оставшихся сегментов;

всю длину бортика необходимо оснастить уплотнительной лентой.

Непосредственно перед укладкой композитной черепицы требуется выполнить оштукатуривание отопительных и вентиляционных труб. Для фиксации фартука к вертикальным поверхностям используются саморезы с дюбелями.

Схема и технология крепления листов

Укладка кровельных листов выполняется с нахлестом, выдерживая направление сверху-вниз. Благодаря такому способу нижний элемент будет заходить под верхний. Закреплённые листы верхнего ряда необходимо в процессе работ приподнимать, что позволяет заводить туда нижний ряд. Верхний сегмент нового ряда совместно с нижней частью предыдущего ряда закрепляется посредством кровельных метизов к каркасу обрешётки.

Технология крепления листов кровли

В процессе установки используется принцип шахматного порядка с боковым смещением между кровельными рядами. В точке нахлеста должно сходиться не более трех кровельных листов. Тип бокового смещения и размер нахлеста выбирается в зависимости от марки композитной кровельной черепицы.

Подробнее о монтажа смотрите в видео.

Монтаж черепицы на вальмовой кровле

На обрешетку крепятся бруски 50 х 50 мм вдоль вальмового конька, на расстоянии 150-160 мм, которое нужно для крепления полукруглого конькового элемента или на расстоянии 120-130 мм, нужном для крепления ребрового конькового элемента. Рис. 4.7 – 1.

Листы MetroTile, которые примыкают к вальме, изготавливают как изображено на Рис. 4.7- 2 и Рис. 4.7- 3. Для начала, отмерив нужный размер листа, отметив в соответствии с ним на листе линию сгиба, к которой дается припуск в 50 мм, наносим линию реза. По линии реза отрезаем заготовку Рис. 4.7 – 2. По линии сгиба край загибаем вверх на 90 градусов с помощью ручного или специального инструмента Рис. 4.7 – 3. Замеры производят на кровле, но резать и сгибать листы необходимо на земле.

рис 4.7-1

рис 4.7-2

рис 4.7-3

рис 4.7-4

Перед тем как начать установку вальмовых коньков, необходимо дополнительно уложить уплотнители вдоль бруса конька. Далее крепление вальмовых коньков осуществляется аналогично креплению обыкновенного конька. Полукруглые коньковые элементы укладывают, как изображено на Рис. 4.7 – 4.

Подготовка основания

Чтобы материал качественно, надежно выполнял заявленные функции, рекомендуется тщательно подготовить стропильную систему, правильно разложить инструмент и все детали конструкции. Срок эксплуатации кровли и несущей системы будет соответствовать заявленному, если изначально обработать все деревянные части антисептическими веществами. Сборка любой кровли начинается с подготовки основания.

Монтаж композитной черепицы должен осуществляться в соответствии с подготовленным проектом, чертежами и СНиПами. В расчете учитываются все особенности местных климатических условий (осадки, ветер, снег, температура в холодный и жаркий период года).

Минимальное значение уклона ската составляет 12 градусов. Если это значение меньше, то нужно обеспечить гидроизоляцию для препятствия проникновения влаги между стыками.

Изначально вертикально запиливаются торцы стропил. Непосредственно на них крепится гидроизоляция, которую укладывают горизонтальными листами от нижнего к верхнему краю карниза. Располагаются они внахлест: вертикально от 150 мм, горизонтально от 100 мм. Между опорами пленка должна немного провисать (в пределах 1–2 см). Соединение частей рекомендуется выполнять на стропиле. Начальный кусок должен быть опущен на 10 см от края. До вершины ската пленка не доводится на 10 см, выполнение этого условия обеспечивает вентиляцию пространства.

По завершении расположения гидроизоляции на стропилах следует приступить к установке контробрешетки – брусков с размерами 50х50 мм в разрезе, служащими для обеспечения достаточного пространства для вентиляции под кровлей, закрепления пленки. Нижний торец требуется запилить вертикально и свесить на длину 4 см за край стропил.

Важно! Вентиляционные каналы необходимы для нормального функционирования кровли. Если в строительную систему входит ендова, то сначала выполняется монтаж ендовых звеньев, а укладка гидроизоляции контробрешетки производится после

Если в строительную систему входит ендова, то сначала выполняется монтаж ендовых звеньев, а укладка гидроизоляции контробрешетки производится после.

Технология укладки композитной черепицы

Для того чтобы технология укладки композитной черепицы была соблюдена полностью, потребуется в первую очередь подготовить соответствующий данной работе инструмент.

Из инструмента для укладки композитной черепицы потребуется:

• Ножовка для резки металла и древесины;
• Молоток;
• Монтажный пистолет;
• Ножницы по металлу;
• Шуруповёрт.

Если коротко рассматривать, как производится технология укладки композитной черепицы, то можно всего в нескольких словах описать этот процесс. На самом деле, как вы понимаете, технология укладки композитной черепицы, довольно сложная работы.

Итак, прежде всего:

1. Изначально производятся разметочные работы. Это первый этап перед устройством кровельного пирога для монтажа композитной черепицы.
2. Затем производится укладка композитной черепицы своими руками.

На самом деле укладка композитной черепицы не столь простой процесс. Многое зависит от выполненных расчетов. Так, например, минимальный угол ската крыши для укладки композитной черепицы должен быть не менее 12 градусов.

Кровельный пирог, который крепиться на собранную предварительно обрешётку из брусьев для укладки композитной черепицы, состоит из нескольких слоёв. В него входит слой гидроизоляции, пароизоляции и теплоизоляции.

Укладка композитной черепицы на подготовленное основание крыши, выполняется внахлёст. При этом в процессе укладки композитной черепицы выдерживается направление сверху-вниз.

С одной стороны композитная черепица крепиться к крыше посредством саморезов, с другой стороны, прижимается соседними элементами

При этом в процессе монтажа композитной черепицы, важно соблюдать так называемый «шахматный порядок», когда одна укладываемая черепицы несколько сдвигается в сторону, перед укладкой другой композитной черепицы

Как видно из всего вышесказанного, технология укладки композитной черепицы достаточно трудоёмкий процесс. Наличие опыта в кровельных работах здесь крайне желателен. Однако не у всех людей, решивших построить дом с нуля, да ещё и своими руками, такой опыт имеется.

Поэтому, если опыта в монтаже композитной черепицы нет, то лучше довериться в этом плане специалистам. Кстати, стоимость укладки композитной черепицы, может сильно варьироваться, всё зависит от конфигурации и типа крыши. В среднем, цена укладки композитной черепицы, где-то приблизительно от 1500 до 2000 рублей за 1 м2.

Установка торцевых, карнизных планок и ендов

Карнизная деталь (еще называется стартовая полоса) служит начальным рядом кровельного покрытия. Коньковые элементы закрывают конек и ребра, ендовые изделия помогают в устройстве ендов.

При монтаже гибкой черепицы карнизную планку следует устанавливать вдоль всего свеса. Она является прекрасной защитой основания от стекающей воды, а также направляет поток в водосточный желоб. Чтобы защитить края обрешетки на карнизах, поверх подкладочного ковра устанавливаются карнизные планки с минимальным нахлестом 20 мм. Они крепятся при помощи кровельных саморезов (в шахматном порядке) с шагом 100 мм.

Фронтонную планку монтируют на фронтонах здания. Она защищает от влаги торцы кровли и отводит ее с краев, а также она играет декоративную роль. Изделия каждого производителя могут немного отличаться, но их функции одинаковы. Фронтонные планки располагаются на торцах с минимальным нахлестом 20 мм и крепятся кровельными саморезами (в шахматном порядке) с шагом 10 см.

Чтобы повысить водонепроницаемость ендов, на подкладочный ковер монтируется ендовый ковер, совпадающий с цветом черепицы. Он фиксируется по краям кровельными саморезами, которые устанавливаются через каждые 100 мм.

Подготовительные работы перед монтажом

В первую очередь специалист, который будет производить установку кровли, должен ознакомиться с требованиями производителя композитной черепицы. Главное условие – изучение розы ветров местности, с ее учетом и будет осуществляться укладка кровельного материала.

Дальнейшие действия – это стандартный алгоритм, но необходимо его строго придерживаться:

1. Монтаж разрешается производить на крышах, где угол наклона равен 120. Если не соблюдать уклон, потребуется возводить сплошной настил и укладывать гидроизоляцию в виде рулонного подкладочного ковра для мягкого типа кровли.
2. Стропила должны находиться на расстоянии 60-90 см друг от друга из-за небольшого веса плит. Регулировать шаг стоит, учитывая массу снега и наледи, которая может образоваться в зимний период.
3. Наличие контробрешетки на стропильной установке необходимо для предотвращения появления конденсата. Чтобы избежать этого, понадобится брус размером 50х50 мм, который крепится на определенном расстоянии между полосами. Такая мера застрахует от протеканий.
4. Точная выдержка расстояния между верхними и нижними рядами деревянного бруса с обеих сторон крыши.

После правильного монтажа обрешетки можно приступать к креплению стальных листов.

Композитная черепица, уложенная в шахматном порядке

Монтаж черепицы на фронтоне

рис 4.5-1

рис 4.5-2

рис 4.5-3

рис 4.5-4

рис 4.5-5

Смонтируйте кровельные листы заподлицо с торцами брусков обрешетки. Рис. 4.5 – 1 С помощью ручного гибочного приспособления отогнуть вверх на 90 градусов края листов на расстояние 30-40 мм. Рис. 4.5 – 2 К торцам брусков обрешетки прикрепить ветровую доску сечением 25х130 мм.

ВНИМАНИЕ! Кромка ветровой доски, находящаяся вверху, выставляется таким образом, чтобы торцевая планка чуть касалась фигурными зубцами поверхности кровельных листов. На кровельные листы следует наклеить универсальный уплотнитель

Рис. 4.5 – 3 Установка торцевых планок осуществляют снизу вверх. Нижний торец первой от карниза торцевой планки закрывается заглушкой торцевой планки. Заглушку вставляют внутрь торцевой планки, герметизируя силиконом и фиксируя четырьмя саморезами. Перед фиксацией все торцевые планки выкладываются на ветровую доску. Убедившись в том, что планки уложены ровно и правильно, прибейте их к ветровой доске, из расчета пять, шесть гвоздей на планку Рис. 4.5 – 4. Торцевую планку можно заменить, используя полукруглый конек. Сечение узла крепления торцевой планки см. Рис. 4.5 – 5 – А. Под торцевую планку подкладывается дополнительный фартук, который изготовлен из плоского листа, в том случае если толщина кровельного пирога на фронтоне более 130 мм. Рис. 4.5 – 5 – В

Мягкая кровля и ее разновидности

Гибкая черепица – стеклохолст плюс битум

Это покрытие называют еще гонтом, шигласом или просто мягкой кровлей. Для его изготовления основа из стеклохолста пропитывается битумом с модификатором, а сверху наносится каменная крошка (базальтовая или сланцевая). Она-то и дает кровле защиту от ультрафиолета, цвет и объемный узор. С изнанки нанесен самоклеящийся слой битума с полимером.

Монтаж. Минимальный уклон кровли для ее монтажа составляет – 11. Под данное покрытие необходима сплошная обрешетка, сделанная из водостойкой фанеры или плит ОСП. При углах наклона до 18лучше подстелить дополнительный слой рулонного покрытия.

Пример основания для укладки гибкой черепицы.

Область применения. Эту кровлю хорошо применять на крышах сложной формы, а также при наличии мансарды.

Долговечность и цена. Срок ее эксплуатации – до 70 лет. Стоят недорогие ее марки 5-10 $ за квадратный метр.

+ Плюсы гибкой кровли:

• Бесшумность;
• способность задерживать снег на шершавой поверхности;
• красивый дизайн;
• отсутствие коррозии и конденсата;
• гибкость.
• разумная цена.

— Минусы гибкой кровли:

• хрупкость при морозе;
• плавление и запах на жаре;
• горючесть.

Рулонная наплавляемая кровля

Ее еще называют гидроизолом или стеклоизолом. Впрочем, некоторые производители дают данному материалу свои названия, но содержимое от этого кардинально не меняется. Делается это покрытие на основе стеклохолста, стеклоткани или полиэстера. Полиэстер прочен, но дорог, стеклоткань тоже неплоха, а вот стеклохолст не блещет качеством. Основу заливают окисленным битумом, в который для эластичности и долговечности добавлен один из видов модификаторов. Это или СБС (стирол-бутадиен-стирол), либо АППП (атактический полипропилен). Затем идет слой полимера и посыпка из песка, мелкого сланца или слюды.

Монтаж. Уклон кровли, при котором можно использовать данный материал, должен быть не менее 11. На сплошное основание (из дерева, металла, бетона или плоского шифера) кладется утеплитель, сверху – гидроизоляция. Далее наносят праймер или бензин, растворенный в битуме. Используя газовую горелку, наклеивают кровельный ковер, начиная снизу. Торцевой и боковой перехлесты делают не меньше 10 см.

Плоская крыша укрытая рулонной наплавляемой кровлей.

Область применения. Используют данное покрытие на плоских крышах многоэтажных домов – жилых и промышленных. В частном доме из него можно соорудить гидроизоляцию.

Долговечность и цена. Служит эта кровля до 50 лет. Цена квадратного метра – не более 2 $.

+ Плюсы рулонной наплавляемой кровли:

• Ухода кровля почти не требует;
• защита от огня, влаги и шума;
• экологичность и безвредность;
• невысокая цена;
• небольшой вес.

— Минусы рулонной наплавляемой кровли:

хранить рулоны надо только в стоячем положении, вдали от приборов отопления.

Плоская мембранная кровля

Мембраны имеют толщину от 0,8 до 2 мм. Они могут быть трех видов: ПВХ, ЭПДМ и ТПО. ПВХ мембраны не отличаются экологичностью, зато могут защищать от ультрафиолета и огня. ЭДПМ мембраны из искусственного каучука, армированного сеткой из полиэфира, прочны и безвредны для человека. ТПО мембраны состоят из термопластичных олефинов с армированием сеткой. Они также экологичны.

Монтаж. Уклон кровли может быть любой, так как мембраны эластичны. К основанию (сплошному) их крепят разными способами, лучшим из которых считается сварка горячим воздухом. На крыше с большим уклоном приделывают мембрану механически – специальными креплениями. Если уклон более 10, можно применить балластный способ, засыпав кровлю гравием. На сложных крышах мембраны приклеивают.

Область применения. Это покрытие применяют на достаточно плоских крышах жилых или общественных зданий.

Долговечность. Срок службы кровли – до 50 лет. Стоит мебрана ПВХ от 5 до 8 $ за квадратный метр.

+ Плюсы мембранной кровли:

• Мембраны имеют большую ширину, позволяя крыть любую крышу;
• дополнительной защиты от влаги не требуется – кровля и так водостойкая;
• крышу можно крыть в любое время года;
• монтаж происходит в короткие сроки, ремонт нужен крайне редко;
• прочность на прокол очень высока.

— Минусы мембранной кровли:

• Нужно тщательно готовить основание, удаляя все камешки;
• растворители и органические масла могут испортить кровлю.

Немаловажные преимущества

Традиционный профиль композитный покрытия

Композитная кровля вошла в число качественных и надежных покрытий благодаря огромному набору преимущественных показателей:

• качество стальной основы обеспечивает прочность и легкость всему покрытию, что позволяет создавать в основании экономическую обрешетку крыши;
• высокие антикоррозийные и механические свойства;
• отличная водонепроницаемость;

• акустические свойства близки к покрытию из натуральной черепицы;
• стойкость и долговечность в различных климатических зонах;
• исключается необходимость в деликатном уходе;
• большое разнообразие цветов;
• высокие пожаростойкие свойства;

• снижение затрат при ремонте и обустройстве кровли благодаря легкости монтажа;
• возможность применения на кровлях с наклоном крыши 12 градусов;
• гарантия покрытия 30-50 лет;
• легкость материала значительно упрощает транспортировку и монтаж на крышу;
• при воздействии температурных режимов не изменяются линейные размеры металлического профиля;

• комбинация крепления в торец придает конструкцию кровли прочности и устойчивости к ветровым нагрузкам;
• гибкость материала дает возможность вносить правки в изгибы кровли;
• небольшой вес расширяет поле архитектурных решений;
• подходит в качестве нового покрытия, так и для реконструкции крыш;
• за счет базальтового покрытия снижается шум от дождя;
• устойчивость к царапинам и механическим повреждениям;

• допустимый угол ската при укладке – 90 градусов;
• особенности крепления и форма листов исключают попадание влаги в местах нахлеста;
• безотходность при укладке;
• элегантный вид покрытия;
• полная безопасноть;
• устойчивость к УФ- излучению.

Ниже приведена таблица от крупного производителя кровельных материалов (Сноска 2) о преимуществах композитной черепицы

Композитная черепица Grand Line	имеет уникальный внешний вид такая кровля устойчива к механическим воздействиям, проста и удобна в монтаже используют для монтажа новых и реконструкции старых кровельных покрытий в период использования не требуется дополнительное дорогостоящее обслуживание
Композитная черепица бренда Decra	устойчивость к резким перепадам температур, морозостойкость; высокая механическая прочность; оригинальный дизайн.
Композитная черепицуа Luxard	которая сочетает в себе красоту природного камня, долговечность, прочность, бесшумность, кровельный материал этого бренда идеально подходит для домов в классическом или средневековом стиле.
Композитная черепица бельгийского производителя Metrotile	кровельное покрытие имеет презентабельный вид, обладает прекрасными звукоизоляционными характеристиками, отличается малым весом и высокой пожаробезопасностью.

Устройство кровли

Укладка черепицы производится с соблюдением требований техники безопасности, инструкции изготовителя и согласно действующим строительным нормативам. При этом следует учесть климатические особенности региона, технические показатели изделия, эксплуатационные условия и конструкцию здания.

Подготовительные работы

Перед монтажом кровли из композитной черепицы следует купить:

1. листы и доборные элементы: коньки, планки, крепления, карнизы, заглушки из одной серии производителя с запасом на подрезку и нахлёст листов;
2. кровельные анодированные гвозди;
3. герметик, алюминиевую ленту;
4. деревянные бруски сечением 5×5 см для обрешётки;
5. доску 4 см для карниза;
6. паро –  и гидроизоляционный материал;
7. огнестойкий и антисептический растворы;
8. инструменты, если работу хотите выполнить самостоятельно.

Перед началом укладки требуется закрепить на стропильные основания карнизную доску. Её   толщину желательно избирать не менее 40 мм. Затем компонуются карнизные элементы внахлёст, сверху которых обязательно крепится пароизоляция.

В процессе монтажа композитной черепицы требуется следовать рекомендациям:

• край кровли устраивать на расстоянии 500–800 мм от внешней стены здания;
• угол ската крыши не может быть меньше 12° и не более 90°;
• при использовании пневматического пистолета для крепления, укладку вести снизу вверх в шахматном порядке (с использованием молотка — сверху вниз) при этом каждый следующий верхний ряд должен быть сверху нижнего, а гвозди вбивать в торец (сбоку);
• оставлять зазор 5 см для вентиляции между обрезными досками и контробрешёткой вдоль оси ендовы;
• обрешётку выполнять с шагом 37 см или по инструкции к изделию;
• расстояние между стропилами производить 650–1500 мм в зависимости от особенностей кровли и нагрузок на неё;
• при устройстве ендов и в местах примыканий применять гладкую поверхность листов для беспрепятственного схода снега и дождевых потоков;
• работать при окружающей температуре от + 30° C до -10° C;
• деревянные стропила надёжно закрепить к стенам сооружения.

Инструкция по монтажу

Крепление обрешётки.

Её сборку ведут снизу вверх на брус, с расстоянием 370 мм друг от друга до самого конька.

Последний деревянный квадрат обрешётки нельзя доводить до верха на 2 см, а перед этим не забыть соединить на все контробрусы крепёжные детали. С обеих сторон от оси ендовы на расстоянии 300 мм укладываются доски. Затем обрешётку, не доходя до центра разжелобка на 225 мм, заводят за основание и подрезают.

На конце обрешётки крепят доску фронтона 100×25 или брус 50×30, укладывают уплотнитель, затем две детали сопрягают, выгнув панель на 3 см (на 90°).

Укладка черепицы.

Она собирается сверху вниз или снизу вверх, как на шахматной доске, с перемещением вбок на 2–3 волны без схождения в одном месте более трёх панелей.

Кровельные элементы собирают на обрешётке со стороны, против постоянного направления ветра, вбивая ершённые гвозди через одну волну под углом к поверхности. Боковые кромки панелей следует монтировать с перекрытием на несколько волн.

На карнизах кровли крепят капельники с нахлёстом 2 см.

Планки фронтона соединяют гвоздями к рейке и ветровой доске через равное расстояние — 30 см, а в области перехлёста — через 3 см.

По кромке отогнутых панелей клеится уплотнитель. Затем планку фронтона выдвинуть на 6 см от конца рейки, сделать надрезы по рёбрам жёсткости, выгнуть на 90° эти края, которые нужно закрепить к окончанию бруска фронтона.

Устройство вентиляции.

Во время крепления листов покрытия требуется предусмотреть снабжение наружным воздухом пространства под кровлей с целью увеличения срока эксплуатации всей конструкции.

Имеются три способа обеспечения эффективной вентиляции и устранения воздушных мешков:

• вытяжные отдушины в верхней части крыши;
• каналы над утеплителем;
• приточные отверстия.

Заканчивая статью, нетрудно сделать вывод, что композитная черепица — это перспективный, конкурентоспособный кровельный материал, имеющий массу положительных качеств и видов, нашедший поклонников среди частных и профессиональных застройщиков.

Монтаж обрешетки

Для обрешетки используют деревянные бруски с сечением 50×50 мм, если шаг стропил Ш (Рис. 4.1 – 2.) не превышает 1000 мм. При большем шаге стропил сечение, брусков увеличивается в соответствии с рекомендациями Вашего проектировщика. Влажность материала не должна превышать 20% от сухого веса. Монтаж обрешетки выполняется снизу вверх. Нижнюю обрешетку прибивают на расстоянии 20 мм от нижнего торца бруска контробрешетки, (Рис. 4.2 – 1) она служит для фиксации нижнего ряда листов (Рис. 4.2 – 1) Выноска I. Бруски обрешетки стыкуют на брусках контробрешетки. Длина брусков обрешетки должна быть не меньше двух пролетов между стропилами.

Очень важно, чтобы расстояние между нижними гранями обрешетин равнялось 370 мм! Это необходимо для образования замка между стыкуемыми листами черепицы. Это обеспечивает надежную гидроизоляцию, ветрозащиту и благородный вид кровли

С этой целью используется шаблоны, изготовить которые можно из подручных средств, (Рис. 4.2 – 1). Верхний ряд обрешетки образует нерегламентированное расстояние А до конька. Оптимальной длиной стропила является такая его Длина, при которой A=370 мм, является оптимальной длиной стропила, что соответствует целому листу Метробонд (MetroBond), Метророман (MetroRoman), Метрошейк (MetroShake), Метрошейк-II (MetroShake-I)I, Метроклассик (MetroClassic). Коньковые бруски обрешетки, (необходимые для крепления полукруглых коньковых элементов), крепятся с обоих сторон конька на расстоянии 130 мм. Рис. 4.2 – 1 Выноска II. Коньковые бруски обрешетки, нужные для крепления ребровых коньков, предварительно необходимо обтесать и закрепить с двух сторон конька на расстоянии 120 мм. Рис. 4.2 – 1 Выноска III. В случае если кровля содержит ендовы, бруски обрешетки должны отходить справа и слева от линии ендовы на 180 мм. Подробно установка в ендове описана в разделе 4.8.

рис 4.2-1

Гарантии технологии

Цветовое разнообразие композитного покрытия

Почему же кровля композитная выигрывает среди других черепичных покрытий? Ответ прост – алюмоцинковое покрытие.

Как мы уже говорили в начале статьи – стальной лист покрыт специальным сплавом с обеих сторон. Так вот, он обеспечивает кровельному материалу срок службы приблизительно в 10 раз выше, чем кровля с цинковым покрытием.

таким образом, такое покрытие можно выбрать даже для такой конструкции, как крыша Судейкина.

Технология нанесения на металлическую поверхность алюмоцинка в промышленности используется с 1972 года. Благодаря оптимальному сочетанию алюминия, кремния и цинка создано прочное кровельное покрытие.

Алюминий придает стальной основе устойчивость от коррозийных процессов. Цинк защищает обрезной край и придает устойчивость от механических воздействий. Кремний в сплаве дает гарантию того, что покрытие обладает отличными формовочными свойствами и адгезией между защитным сплавом и сталью.

Благодаря добавлению каменной крошки (базальта) материалу гарантирована защита от возгорания в результате попадания искр от дымоходной трубы или рядом стоящего здания. В случае сильного пожара обрушение листов не опасно из-за  малого веса листов.

Имея массу положительных особенностей и технологических гарантий, композитное кровельное покрытие относится к надежному покрытию нового поколения. Кроме этого, качество и внешний вид способствуют занесению его в категорию элитных покрытий для кровли.

Различные модели профилей композитного покрытия дают возможность использовать его как на коммерческих и административных зданиях, так и в загородном элитном строительстве.

Известные производители композитной черепицы

Существует несколько производителей, специализирующихся на выпуске композитного кровельного покрытия. Они представляют вниманию потребителей разные виды материала, отличающиеся внешним видом, характеристиками и другими свойствами. Поэтому перед выбором стоит знать особенности продукции каждого из ведущих брендов.

Материал Gerard: плюсы и минусы

Компания Ahi Roofing более 50 лет производит кровельные материалы, в основе которых лежит сталь. Композитная черепица Gerard представляет собой классический материал из стального листа, покрытого защитными составами, каменной крошкой и акриловой глазурью. Производитель выпускает около 7 типов профилей. Например, Gerard Classic имеет классическую форму, которая подходит для крыш частных и общественных зданий. А модификация Gerard Heritage обладает более низкой стоимостью, так как элементы имеют ширину в 25 см, что удобно для монтажа.

Черепица Gerard Heritage отличается удобством в монтаже и эксплуатации

Эти и другие виды кровельных материалов Gerard обладают следующими преимуществами:

• много вариантов формы профиля в разных цветах;
• оптимальная высота профиля для защиты от снеговых масс и наледи;
• защита элементов крыши от осадков и ветра благодаря тщательному креплению;
• простой монтаж и доступная цена.

Из недостатков композитной черепицы этой марки можно отметить пластичность. Это свойства не всегда удобно, например, при транспортировке материал может повредиться. Некоторые виды покрытий имеют слишком шероховатую поверхность. В результате этого на крыше может скапливаться снег, дополнительно нагружающий конструкцию.

Черепица Metrotile и её особенности

Компания Metrotile выпускает кровельные материалы несколько десятков лет. Большой опыт работы и постоянное усовершенствование технологий позволяет создавать качественные покрытия, которые очень популярны во многих странах.

Композитная черепица этого бренда имеет многослойную стандартную структуру, дополненную акриловой грунтовкой и особым защитным слоем, состав которого включает в себя 65% акрилата. В качестве гранулята применяется базальт, отличающийся приятным цветом и долговечностью. Некоторые варианты материала имеют посыпку из яшмы, нефрита, кварца, гранита и других минералов. Гарантия, предоставляемая производителем, составляет 30 лет.

Покрытия Metrotile MetroShake представлены в разных цветах и могут иметь разный профиль

Плюсы этого материала заключаются в следующем:

• изделия адаптированы для российских климатических зон и выдерживают сильные ветра, снеговые массы и перепады температур;
• черепицу можно применять для зданий разного назначения и для многих видов крыш с уклоном 12–90°;
• стойкость к ржавчине и гниению, обусловленная многослойной антикоррозийной обработкой;
• множество вариантов расцветок и типов покрытия с разными характеристиками;
• надёжная защита крыши от влаги.

Высокая стоимость и относительно небольшой гарантийный срок — это основные недостатки материалов Metrotile по сравнению с изделиями иных фирм. Хорошие технические характеристики и разнообразие вариантов обеспечивают материалу популярность.

Композитная черепица Luxard и её свойства

Кровельный материал Luxard изготавливается компанией «Технониколь». Производство этой черепицы предполагает использование горячеоцинкованной стали. Толщина листа часто составляет 0,5 мм, но особенно прочные варианты имеют в своей основе сталь толщиной 0,9 мм. Элементы имеют ширину 405 мм и длину 1220 мм. Из всего ассортимента композитной черепицы Luxard наиболее востребованы модификации «Мокко», «Бордо», «Пробка», «Коралл».

Компания «Технониколь» выпускает разнообразные варианты черепицы для разных климатических зон

Преимущества продукции компании «Технониколь» выражены в следующих особенностях:

• огнестойкость и высокая шумоизоляция;
• устойчивость к атмосферным осадкам, ультрафиолету, механическим нагрузкам;
• фирменная гарантия 50 лет;
• простой монтаж без применения профессиональных инструментов и навыков;
• стойкость к перепадам температур.

К основным недостаткам можно отнести небольшое цветовое разнообразие кровельного покрытия и возможность прогиба материала при ходьбе по крыше или под большим объёмом снеговых масс.
