Печи Кузнецова: виды, преимущества, порядовка и технология кладки своими руками

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.


Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Пробная топка

После сушки выдвигаем из пазов половинки кирпичей, оставленные для очищения участков от строительного мусора, выгребаем его и выносим из комнаты. Все зазоры между стенами и дверцами замазываем раствором шамотной глины или заполняем жаростойким герметиком.

Разводим небольшое количество раствора для кладки и укладываем половинки в пазы. Пустоты в швах заделываем раствором, швы должны быть полностью герметичными.

Укладываем полную закладку сухих, мелких дров из лиственных пород древесины, но не ольхи. Открываем все полсти для вентиляции топки. Делаем факел из бумаги или большую лучину, поджигаем и удерживаем в окошке для чистки, выполненном под варочным отсеком до 8 минут.

Закрываем этот канал и поджигаем дрова. Печь не должна дымить. Если дрова сразу начали плохо гореть, еще раз проверяем уровень тяги, может остался мусор.

Пробный запуск агрегата необходим для устранения возможных неисправностей и строительного брака. После прогорания закладки дров, зола и остатки дров вычищаются из топки и зольника. Печь оставляется до полного остывания. После этого печь готова к эксплуатации.

Важно! Определить качество тяги можно по цвету пламени в топке. Светлый цвет дыма – дрова сгорают полностью, система дымохода исправна

Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги.

Инструменты и материалы, необходимые для возведения банной печи

Особенность возведения кирпичной печи Кузнецова заключается в том, что для кладки используется не только стандартный полнотелый керамический кирпич, но и специальный огнеупорный шамотный кирпич.

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

  • Мастерок каменщика;
  • Строительный уровень;
  • Маркерную нитку;
  • Отвес;
  • Молоток каменщика;
  • Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

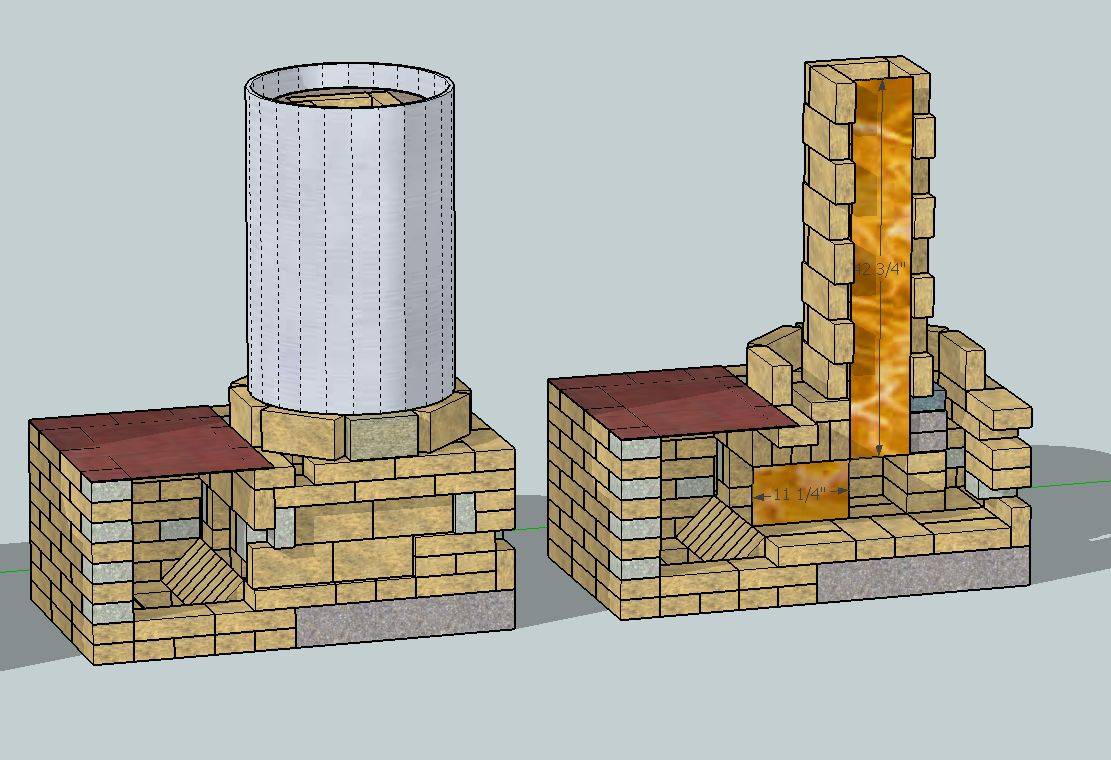

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

  • Отопительные.

    Их основная задача – обогрев помещений.

  • Варочные.

    Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.

Банные.Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.
Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.
Место установки можно определить, изучив чертежи печей.

  • Камины.
  • Грили и барбекю.
  • Комбинированные конструкции, комплексы.
  • Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

  1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
  2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
  3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
  4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
  5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
  6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
  7. Основание печи делается отдельно от фундамента здания.
  8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Какие материалы и инструменты используют?

Строительные работы будут невозможными без использования соответствующего инвентаря и необходимых материалов. До начала возведения конструкции нужно убедиться, что готовые составляющие имеются в наличии. Для колпаковой печи понадобится такой материал:

  • кирпич красный и шамотный огнеупорный;
  • лист гидроизоляции для фундамента;
  • уголок металлический;
  • набор для раствора (песок, глина, цемент);
  • дверца топочная, прочистная, поддувальная;
  • колосниковые решетки;
  • поверхность для готовки (предположительно чугунная);
  • духовой шкаф;
  • дымоходные задвижки разных размеров;
  • арматурные сетки.

Кроме этого, работа не будет обеспечена, если не обеспечить наличие следующих инструментов:

Для выполнения работы нужно приобрести правило.

  • разноразмерные мастерки;
  • строительный уровень и правило;
  • рулетка для замеров;
  • молоток кирка;
  • инвентарь для расшивки швов;
  • лопаты;
  • емкость для замеса раствора;
  • швабра и тряпки.

Немного теории

Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.

Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.

Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.

Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.

Естественная тяга является внешним фактором, действующим в зависимости от:

  • перепада высот между входом в поддувало и верхним срезом трубы;
  • разницы температур наружного воздуха и дымовых газов;
  • ветровой нагрузки.

То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.

Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:

  • при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
  • если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.

По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное – это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

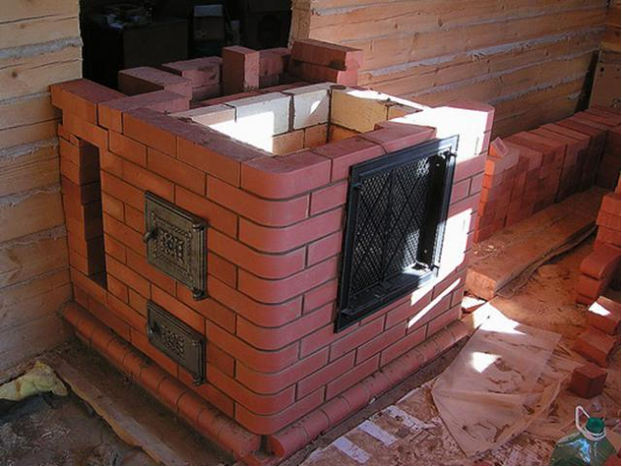

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

  • Шамотный кирпич;
  • Глиняный кирпич марки М150;
  • Хорошего качества глина;
  • Очищенный песок;
  • Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Особенности колпаковых печей

  1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
  2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
  3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
  4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
  5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.
