Кирпичные печи для бани

Кирпич для печной конструкции: делаем правильный выбор

Для возведения отопителя используют 2 вида кирпичей:

  • огнеупорные;
  • полнотелые.

Огнеупорные еще называют закаленными. Они препятствуют разрушению конструкции из-за постоянного воздействия открытого огня.

 Одна штука стоит примерно 50-60 рублей.

Полнотелый не имеет полостей или пор внутри.

Стоит от 30 до 50 рублей за штуку.

Один огнеупорный кирпич для печи для бани стоит около 50 рублей. выкладывать таким всю конструкцию слишком дорого, кладите его только в местах соприкосновения с открытым огнем

Для остальных частей используют полнотелый красный стройматериал. Он должен отвечать требованиям ГОСТа. У каждого изделия есть маркировка. Для создания банной печи из кирпича своими руками нужен материал с маркировкой М-150. Буква – это название (керамокирпич), цифра – максимальная нагрузка в килограммах на один квадратный метр.

Важно: опытные печники советуют проверять качество стройматериала по звуку. Стукните молоточком по полнотелому изделию

Если оно отзывается громко и звонко – покупайте. Звук глухой и «сиплый» – такой кирпичик брать не стоит. Скорее всего, он произведён с нарушением технологических требований.

О том, как правильно выбрать кирпич, смотрите видеоинструкцию:

Watch this video on YouTube

Для производства кирпичной печи для банного сооружения своими руками необходим стройматериал с размерами 250 × 120 × 70 миллиметров. Не должно быть больших дефектов вроде сколов, трещин, полостей.

Хотите наверняка знать, подходит ли выбранный вами стройматериал для возведения печки для бани своими руками? Купите изделие в одном экземпляре и разбейте его. Посмотрите внутрь. Если цвет и структура однородные, и нареканий не вызывают, приобретайте партию без опасений. Главный ориентир – качество. Кирпичики должны быть ровными и красивыми, чтобы на них приятно было смотреть.

Полнотелый кирпич для кладки бани своими руками должен быть идеально ровным, без трещин и сколов. Тогда печь будет жаркой, а баня – теплой

Создание металлической печи

Главное, что нужно учитывать при создании металлической печи, это базовые характеристики. А так придумать и решить, как сделать печку в бане, можно множество вариантов. Особые усилия и знания для таких работ не нужны.

Идеальным решением станет печь своими руками периодического нагрева для маленькой бани.

Для ее создания нужен стальной лист 5 миллиметровой толщины. Габариты такой конструкции: высота 800 миллиметров с учетом ножек, длина 900 миллиметров, ширина 600 миллиметров. Диаметр дымохода должна быть не меньше 115 миллиметров.

Один из вариантов, как построить печь в бане следующий. По высоте нужно разделить банную печь на три отрезка разной длины. Снизу отмерить узкий отрезок для зольника, где будет расположена и дверка для дополнительного поддувала.

Далее идет топка, между ними кстати стоит установить чугунные колосники на кронштейнах. В верхнем отсеке нужно установить каменку, которая обеспечит отвод использованного топлива. Заднюю часть каменки нужно на одну треть заварить металлическим листом, в центре которого будет врезан дымоход.

Также стоит сделать крышку из тонкого металла, посредством которой будет регулироваться подача пара в парилку и отвод газа в дымоход.

После завершения сварки печки рекомендуется покрыть ее огнеупорным лаком. Камни следует закладывать внутрь уже после того, как агрегат подключат к дымоходу и проведут все процедуры по его установке. Именно по такой методике и делаются самодельные печи для бани из металла.

Ниже видео о том, как самостоятельно сделать печь — от чертежа до готового изделия.

https://youtube.com/watch?v=EkqV8dZr58Erel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • holodine.net
  • 6sotok-dom.com
  • hotbanya.ru

Банные печи из кирпича: последовательность работ

Как мы и обещали, вы сможете прикинуть свои возможности, познакомившись с этапами возведения печи в баню из кирпича.

Фундамент

Кирпичная печь в бане должна иметь фундамент. Вариантов нет: печку в баню из кирпича придется ставить на отдельный фундамент. Многие считают, что дело может обойтись фундаментом мелгозаглубленным, однако это не всегда так. Ориентироваться надо на то, какой вы делали под баню в целом. Ведь все сильно зависит от несущей способности грунта. При весе в несколько тонн кирпичная масса будет оказывать существенное давление на грунт, а он обычно проседает неравномерно, что становится причиной перекоса и разлома конструкции — стены или печи.

Совет! Почитайте наши материалы о фундаментах в соответствующем разделе сайта. Там вы найдете не только теорию, но и многочисленные практические рекомендации по возведению подходящего фундамента.

Главное — не забывайте о том, что нельзя соединять в единую конструкцию фундаменты бани и печки. Между ними принято оставлять зазор как минимум в 5 см.

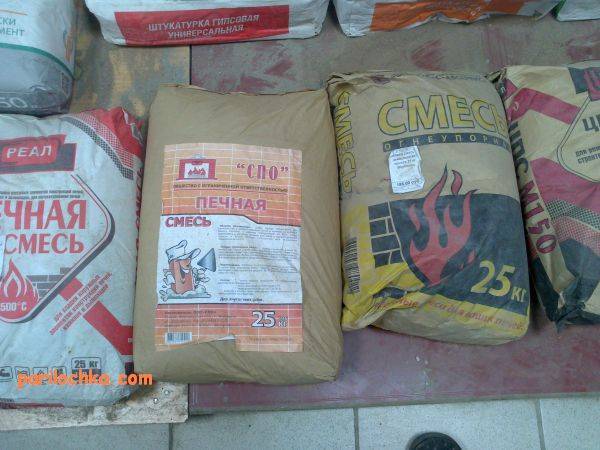

Кирпичная печка для бани: раствор

ВАЖНО! Никакого цемента в раствор для печной кладки не кладут, это надо запомнить.

Остаются два ингредиента: глина и песок. А то и другое бывает разным по составу или калибру частиц. Песок просеивают через 1,5 мм сито. Что касается глины, то тут варианта два: либо накопать ее на собственном участке, либо купить мешок в магазине. В первом случае копать надо глубже полуметра, потому что именно с этой отметки начинается то, что может вам пригодиться.

Правило! Рекомендуется для раствора использовать тот же тип глины, что и в кирпиче, то есть — красная или шамотная. Причина в том, что однородные материалы имеют одинаковое тепловое расширение, а это хорошо в условиях сильного нагрева — одинаково расширились, одинаково сжались, никаких напряжений и деформаций.

Для кладки самым важным параметром глины будет то, жирная она или тощая. Это достаточно условные названия. Понять, с чем имеешь дело, можно только высушив комочек глины и глядя на результат. Тощая глина при высыхании норовит раскрошиться. Жирная ведет себя иначе: визуально комочек становится меньше размером и на нем появляются трещины.

Обратите внимание! При смешивании с песком жирность глины меняется, песок ее уменьшает. Именно поэтому точной пропорции не существует, она — результат подбора конкретных ингредиентов

Подбор осуществляется в виде следующего эксперимента: сделайте несколько образцов смесей глины и песка, обозначьте доли и дайте им подсохнуть. Если подсохшая лепешка крошится — песка избыток, если трескается — избыток глины. Оптима — это однородный, не растрескавшийся и не раскрошившийся образец.

Песок перед замешиванием не только просеивают через мелкое сито, но еще и промывают.

Кстати! Некоторые рецепты раствора содержат… поваренную соль в небольших количествах.

Сам кирпич — марки, виды

Когда планируется печка в парную, баню из кирпича, важную роль играет выбор самого основного строительного материала. Рекомендуем посмотреть ролик, в котором печник рассказывает, что можно найти в продаже, что получше на его взгляд.

Видео

От себя добавим, что неплохой критерий выбора — звук при ударе по кирпичу. Дефектов нет, если звук будет звонкий и металлический. Любая глухота — признак трещин.

Мы уже упоминали красный огнеупорный и шамотный кирпичи. Помимо них для печей годятся клинкерный и глиноземный жаропрочный. Дороже всех шамотный. Его используют только для выкладки топочного ядра печи. Прочие из перечисленных идут на кладку ее стен.

Марка (число) обозначает плотность. Печники используют от 150 до 250. Чем выше плотность, тем выше теплоемкость, тем дольше ждать, пока парная нагреется.

Морозостойкость материала не имеет значения внутри помещения, но на нее стоит обратить внимание, когда будете делать дымоход. Однородный цвет — хороший признак

Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича

Однородный цвет — хороший признак. Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича.

Геометрия — тоже не последний критерий при выборе. С правильной удобнее работать.

Печи для бани из кирпича своими руками: особенности сборки

Качество печи напрямую зависит от материала изготовления. Для ее установки рекомендуется не экономить на кирпиче, а выбирать качественный огнеупорный материал, который не потрескается через год эксплуатации.

Для изготовления печи также потребуется глина, которую несложно найти в природных условиях, также ее можно приобрести вместе с кирпичом.

Шаг 1. Возведение фундамента

Кирпичная печь достаточно тяжелая, поэтому для нее необходимо делать фундамент. Он должен быть больше размеров печи на 5-10 см с каждой стороны.

Для фундамента необходимо подготовить котлован глубиной более 50 см, засыпать его песком (слой 10 см), полить водой и засыпать щебнем, битым кирпичом и камнем. Далее полить бетоном и снова засыпать смесью из камней и щебня.

При возведении фундамента может также понадобится сделать опалубку. На уровне земли нужно положить слой гидроизоляции, а дальше до уровня пола выложить кирпичный фундамент.

Шаг 2. Сборка печи

Для установки печи для бани нужно приготовить раствор, смешав глину, песок и воду. Чтобы определиться с тем, как собирать печь, нужно подготовить порядовку кладки. Первые два ряда обычно делают сплошными – они служат основанием конструкции, далее сборка осуществляется по заранее подготовленной схеме.

Ниже представлена порядовка банных печей из кирпича:

После укладки каждого ряда нужно проверять, насколько ровно он положен. Любое отклонение недопустимо.

Шаг 3. Установка дымохода

Размер дымохода должен соответствовать величине самой печи. При установке печи нужно следить, чтобы она возвышалась над крышей на 0,5 м и более.

Место прохода трубы нужно изолировать теплоизоляционными материалами (например, базальтовой ватой).

Сделать кирпичную печь своими руками довольно непросто. Если вы имеете опыт укладки кирпичей и уверены в своих способностях, то подготовьте порядовку банной печи и смело беритесь за работу. Но если у вас имеются сомнения, то лучше обратиться к опытному печнику (хотя бы за советом). Исправить уже собранную печь довольно сложно, нередко это занимает больше сил, чем кладка печи с нуля.

Печь в баню из кирпича: а есть ли альтернативы

Напоследок давайте все-таки рассмотрим то, чем можно заменить кирпичную печь в бане.

Каменная печь для бани

Возводить стенки печи из настоящего камня мы вам не посоветуем, а вот обложить железную печку плитами из какого-нибудь симпатичного камня — неплохая идея. Обойдется такая печка дешевле кирпичной, но не так уж, чтобы очень дешевле. Плюсом можно считать то, что места она будет занимать меньше, обслуживать ее будет проще. В сущности, это альтернатива кирпичного кожуха, который, кстати, тоже весьма неплох для создания годной печи для русской бани.

Каменная печь для бани

Каменные кожухи продаются под самые разные модели печей, а если речь идет о самоделке, то всегда можно сделать кожух на заказ.

Металлическая печь + кирпичная труба

Мы как-то обошли в данной статье вопрос о том, каким быть дымоходу. Понятно, что над кирпичной печкой большинство не станет ставить обычный сэндвич (хотя и такие найдутся). Такой печи полагается кирпичный дымоход, с распушкой и правильной разделкой перекрытий.

Однако тяжелый и прочный кирпичный дымоход может быть поставлен и на обычную металлическую печь, в частности чугунную, что также неплохо. Точнее, подключить металлическую печь к кирпичной трубе. Другими словами, дымоход — это отдельная песня. Посмотрите на фото, какой может быть его реализация в упомянутой связке:

***
Итак, решение за вами — идеальных печек не бывает в природе, но есть те, которые нас устраивают. Желаем вам найти именно такую, наилучшую для решения определенных задач.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

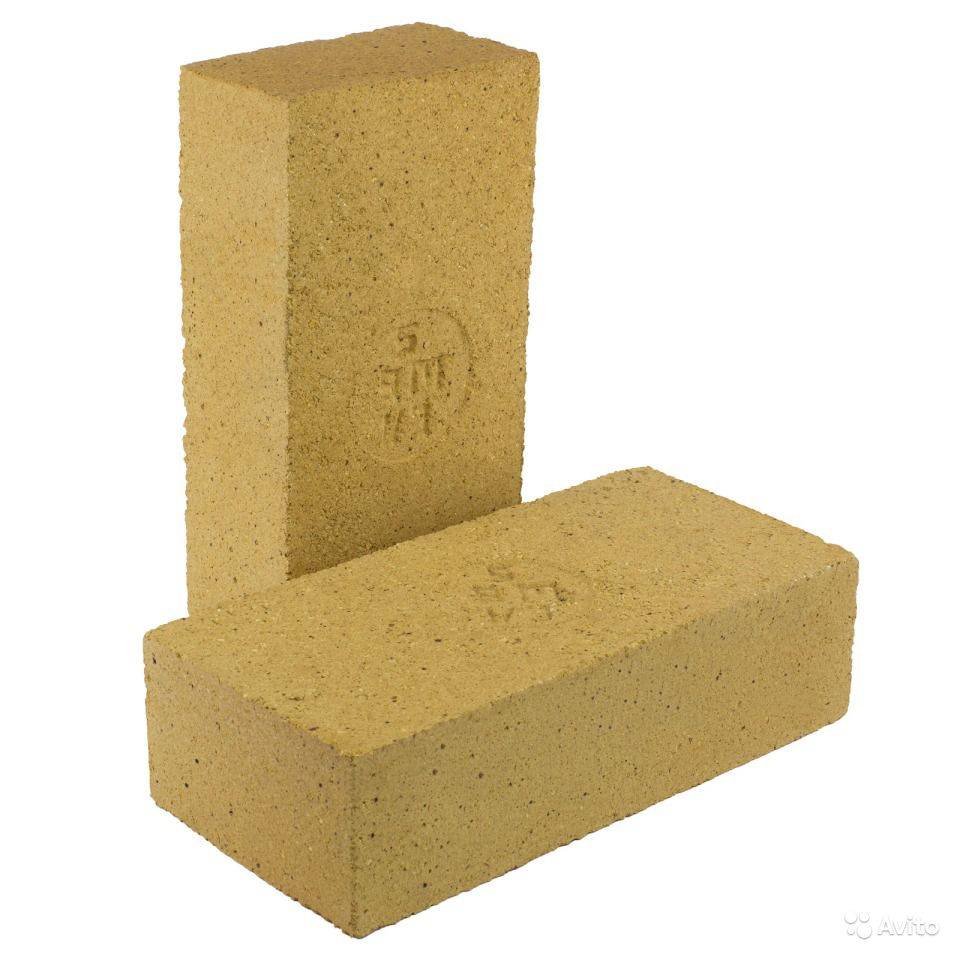

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Металлическая печь

Печи из стали и чугуна намного легче кирпичных конструкций, они быстрее прогреваются и дают хорошую теплоотдачу. Кроме того, такая конструкция может создаваться в любом месте, тогда как кирпичная печь может создаваться непосредственно в месте будущего использования. Сложности в том, чтобы сварить печь для бани своими руками нет.

В первую очередь нужно разрезать листы стали или кусок трубы большого размера. Делается металлическая печь также, как и кирпичная, нужно создать такие же части. Просто выглядеть она будет совсем иначе, да и производительность будет выше.

Прежде чем для постройки будет выбрана самодельная металлическая печь для бани, стоит учесть, что недостатком подобной конструкции выступает занимаемая перегретая площадь агрегата.

То есть, обжечься в парилке с металлической печью легче, чем в кирпичной. Но справиться с таким недостатком не составит труда и много времени. Печь можно обложить кирпичом с огнеупорными характеристиками и повесить на корпус агрегата конвертор.

Схема самодельной металлической печи

Еще одним плюсом металлических конструкций является их большой срок эксплуатации, который достигается благодаря тому, что топка остужается из-за воздуха, циркулирующего внутри конструкции.

Не стоит самим делать агрегат, работающий от электроэнергии или на газу, поскольку устройство банной печи достаточно сложное и вероятность взрыва из-за неправильного построения достаточно большая. Даже заводские печи с таким топливом не всегда оправдывают ожидания, и не безопасны в эксплуатации.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

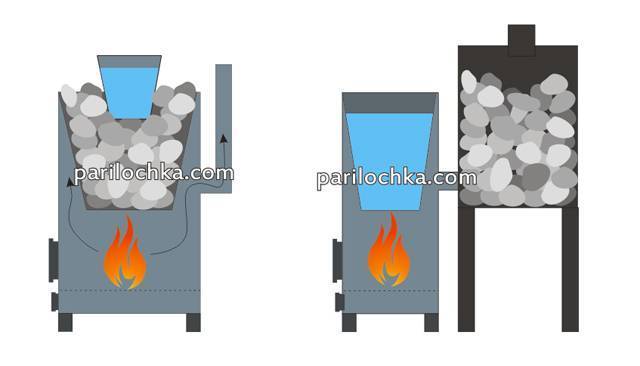

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

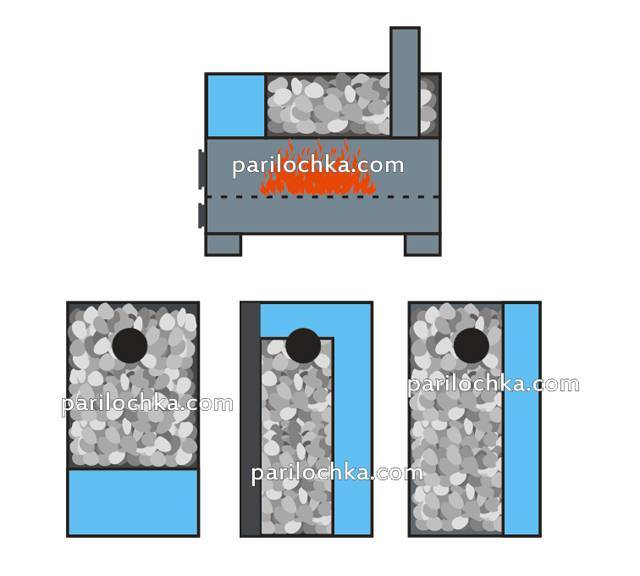

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

  • вертикальный;
  • горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань

Так, пожарные требуют безусловного соблюдения следующих правил:

  1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
  2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
  3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
  4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

  1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
  2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

  1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
  2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
  3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.
