Армирование будущего фундамента
Схема фундамента для гаража с армированием Принцип армирования аналогичен, как и для любого жилого здания, которые возводится на монолитном ленточном фундаменте. Только при выборе монолитной плиты нет нужды устанавливать большое количество арматурных стальных прутьев, просто нужно помнить ряд правил:
- Арматурный пояс устанавливать выше слоя гидроизоляции подошвы на высоте до 5 см.
- Арматура не должна выступать за пределы опалубки.
- Соединения все следует делать с помощью проволоки или пластиковых стяжек, сварка не допускается.
Если будет формироваться внутри бетонная плита, тогда арматурный пояс плиты нужно надежно соединить с арматурой самого монолитного ленточного основания.
Инструкция по строительству каркасного гаража
С участка, который вы планируете использовать под гараж нужно снять дерн, разровнять и хорошо утрамбовать поверхность площадью примерно 10х10 метров. При помощи колышков, веревки и рулетки выполните разметку под ленточный фундамент.
Выкопайте траншею глубиной около 50 см, утрамбуйте дно, засыпав его сантиметровым слоем песка.
Установите опалубку из досок с учетом, что высота надземной части фундамента должна составлять от 30 см. Как правильно установить опалубку читайте здесь.
Смонтируйте армирующий каркас фундамента из стальных стержней и проволоки, между стержнями и верхним краем опалубки, стенками, должен оставаться зазор в 5 см. Арматура устанавливается на подпорки из дерева или пластика. Подробнее о вязке и установке арматуры можете посмотреть тут.
Залейте в опалубку приготовленный бетон.
Чтобы не было пустот, требуется многократно протыкать бетонную смесь арматурным стержнем. Вмуруйте в бетон резьбовые шпильки по центральной оси ленточного фундамента с шагом в 60 — 100 см, чтобы в дальнейшем прикрепить к ним нижнюю обвязку каркаса.
После того как бетон схватится, опалубку можно удалить и приступить к обустройству пола. Площадка засыпается щебнем и тщательно трамбуется. Затем на нее укладывается арматурная сетка и заливается слой бетона. Разровняйте бетон при помощи доски, поставленной на ребро.
В жару бетон требуется увлажнять, пока он не схватится полностью. Если погода дождливая, укройте фундамент и пол полиэтиленом. К работам по возведению каркасного гаража можно приступить спустя три недели после бетонирования. Все деревянные элементы каркаса предварительно обработайте антисептиком и антипиреном.
Нанесите слой битумной мастики на подготовленный ленточный фундамент – он не даст влаге проникать из пористого бетона в дерево.
После высыхания гидроизоляционного слоя уложите нижнюю обвязку из бруса 10х10 см, выполнив врубку в лапу или вполдерева по углам.
В элементах обвязки предварительно выполните отверстия под шпильки с широкими шайбами и гайками. Подробнее о том, как правильно сделать нижнюю обвязку для каркасного строения смотрите здесь.

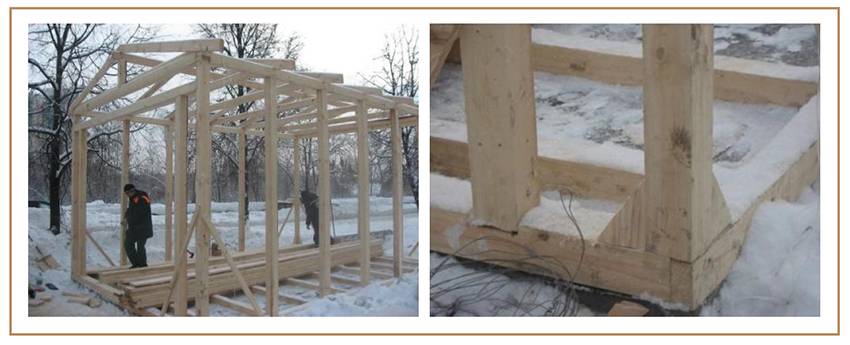

Установите угловые стойки. Для прочности используйте стальные нагели, просверлив под них отверстия в нижних торцах стоек и обвязке. Для жесткости конструкции подоприте угловые стойки укосинами из бруска 5х5 см.
Смонтируйте промежуточные стойки — их следует врубать в обвязку на треть высоты бруса и крепить гвоздями, вбитыми под углом или стальным уголком. Проверьте расположение торцов стоек – они должны формировать единую горизонтальную плоскость.
Далее смонтируйте верхнюю обвязку из бруса 10х10 см – она же будет служить опорой для скатной кровли.
Для каркасного гаража оптимально подходит стропильная система с висячими стропилами, а как обустроить такую систему и возвести крышу читайте здесь и здесь.

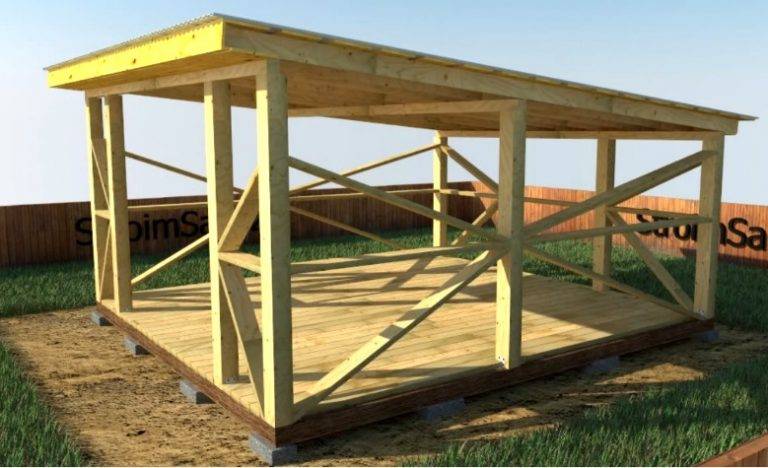

В итоге у нас должен получиться вот такой каркас.
Стены каркасного гаража снаружи зашейте плитами OSB при помощи саморезов, которые устанавливаются в заранее просверленные отверстия на расстоянии 5 см от края. Верхний ряд плит должен быть сдвинут относительно нижнего, чтобы избежать сплошных швов. Оставьте промежуток в 3 — 4 мм между элементами обшивки, чтобы при температурной деформации стены не вспучились.
Для утепления стен лучше использовать маты из минеральной ваты, которые вставляются между опорными стойками. Затем с внутренней стороны стены монтируется пароизоляционная пленка (стыки проклейте металлизированным скотчем). Внутреннюю финишную обшивку стен и потолка выполните из деревянной вагонки, обработанной огнебиозащитным составом.
Внешнюю обшивку стен можно выполнить из любого подходящего материала. Недорогим и практичным вариантом станет обшивка из профнастила – он обеспечит дополнительную защиту стен гаража.
На этом все осталось только установить ворота, но эта тема отдельной статьи.
Видео по теме «каркасный гараж своими руками»:
https://youtube.com/watch?v=uRPSHIgY9iU
2 Начало монтажных работ – подготовка строительной площадки и устройство фундамента
Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.
Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.
Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.
После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.
Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура. Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине
Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.
Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля. Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.
Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.
Как и из чего строить
Большинство владельцев частных участков стремятся обзавестись гаражом в первую очередь, что неудивительно, учитывая климатические условия на значительной части страны. Гаражи возводятся двумя способами: в виде пристройки к жилому дому и как отдельное строение; у каждого варианта есть свои достоинства и недостатки.
Примыкающий к дому гараж экономнее в строительстве: из-за общей стены сокращается расход строительного материала, гаражную пристройку проще оборудовать коммуникациями и сигнализацией. Внутрь можно попасть через смежную дверь, не выходя на улицу (что особенно приятно в дождь или мороз). Минусом пристроенной конструкции является шум и запах бензина, проникающий в жилые помещения; к тому же возведение пристройки не всегда удобно.
Альтернативный вариант, отдельно стоящий гараж, гораздо шире распространенное решение. Его размеры определяются габаритами железного друга; для большинства автомобилей приемлемым вариантом станет гараж 6х4. В постройке такого размера найдется место не только для машины, но и для инструментов (а, возможно, и для небольшой мастерской).
На строительном рынке имеется немало стройматериалов, пригодных для возведения гаража, включая профнастил и силикатный кирпич. Набирающими популярность вариантами являются блочные материалы, произведенные из различного сырья. Главным их преимуществом служит большой размер блоков, позволяющий ускорять и упрощать процесс кладки.
Сколько стоит каркасный гараж?
Каркасный гараж из профильной трубы своими руками или из дерева, помимо надежности и функциональности, должен быть еще и дешевым. Ведь экономия – один из главных стимулов для самостоятельной работы.
Строя своими руками, каждый автовладелец может подобрать оптимальный проект с учетом своих собственных нужд, купить дешевые материалы и, руководствуясь приведенными инструкциями, построить такую конструкцию без лишних затрат.
Если посчитать среднюю стоимость каркаса, обшивки и прочих материалов, то примерная стоимость постройки составит около 25 тысяч рублей. Конечно, это только приблизительная стоимость, так как окончательная цена зависит только от ваших пожеланий: предпочтительных материалов, особенностей проекта, наличия или отсутствия окон, коммуникаций и т.п. Кто-то считает, что на его участке органично будет смотреться деревянных гараж, а кто-то предпочтет надежность и долговечность металла. Один владелец пожелает выполнить отделку дорогостоящими эстетичными материалами, а другой решит сэкономить и ограничится только самым необходимым. Но определенно, самостоятельная постройка каркасного гаража в любом случае будет гораздо выгоднее, чем заказ строительства у профессионалов. Только стоит внести в смету нематериальные затраты – собственное время, силы и желание.
Особенности конструкции
Перед тем как сделать каркасный гараж, следует оценить его преимущества и недостатки. Эта постройка выбирается довольно часто по разным причинам. К ним относится:
- конструкция является легкой по сравнению с гаражом из кирпича, разных блоков или бетона, поэтому не приходится делать надежный и дорогостоящий фундамент;
- для создания конструкции не нужно покупать дорогостоящие материалы, поэтому можно вложиться в небольшую сумму средств;
- построить каркасный гараж своими руками довольно просто, поэтому не придется тратить много средств на оплату труда специалистов;
- хранить в созданном строении можно не только автомобили, но и другую технику, представленную мотоциклами, снегоходами или иными аналогичными ТС;
- можно даже выделить место для создания мастерской.
Каркасное строение можно хорошо утеплить, а также к этому зданию легко подводится электричество и даже отопление.
Строим гараж из металла
Этот тип каркаса для гаража строится из профильной трубы, размерами 40х40 и 40х20. Первый профиль укладывается на основание, крепление происходит с использованием анкерных болтов. Между собой трубы свариваются. После чего происходит монтаж всей конструкции. На элементы скелета «крепим» обшивку. В нашем случае ею служат металлические листы. При желании – профилированные. Наиболее удобными для обшивки стен считают листы из металлопрофиля марки С10, размерами 2000 х 5 мм. Листы накладываются внахлест и крепятся сварочным аппаратом. Сначала точечно, а после окончания обшивки – полностью. Альтернативным вариантом могут выступать саморезы. Выбирайте сами.
Металлический каркас
К положительным свойствам металлического профиля можно отнести его негорючесть, прочность, быстроту монтажа. К «минусам» — необходимость использования сварки.
Проектирование и возведение каркаса постройки
После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.
Сами монтажные работы принято разделять на несколько этапов:
- Установка нижней обвязки.
- Сборка вертикальных конструкций – стен.
- Установка верхней обвязки.
- Обшивка каркаса.
- Монтаж каркаса крыши.
Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

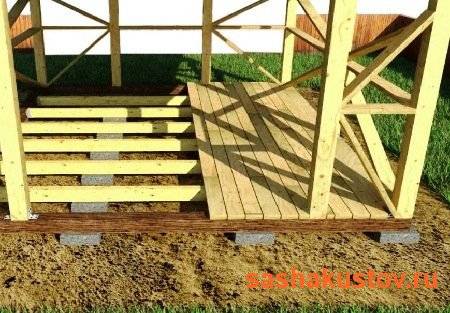

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.
После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:
- На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
- На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.
В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.
Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.
Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.
Односкатный гараж
В случае с односкатной крышей стропила укладываются поперек каркаса, это сэкономит время при монтаже. После укладки балки крепятся к основанию уголками с саморезами или с помощью гвоздей.
Затем начинается сборка обрешётки. Если используется необрезная доска, то следует очистить её от остатков коры. После подготовки доски обрешётки укладываются поперёк стропил и фиксируются саморезами. Между элементами обрешётки не должны образовываться щели и зазоры.
При гидроизоляции рубероидом, слои материала укладываются друг на друга внахлёст. Величина нахлёста должна составить не менее 3-4 см. Затем материал прибивают к доскам обрешётки гвоздями.
Гидроизоляционная плёнка фиксируется строительным степплером со скобами.
После слоя изоляции устанавливается окончательное покрытие. Для каждого из вариантов свои правила укладки и эксплуатации. При укладке руководствуйтесь рекомендациями производителя выбранного кровельного материала.
Обшивка и утепление гаража
В качестве обшивочного материала для отдельных элементов гаража чаще всего выбирается так называемый «металлопрофиль» или «профнастил», обладающий такими очевидными преимуществами, как прочность, огнестойкость и долговечность.
Особенности отделки каркаса гаража с одновременным его утеплением рассмотрены ниже:
В первую очередь обшиваются стены; при этом лист металлопрофиля сначала прикладывается к одной из угловых стоек, тщательно выравнивается по отвесу и лишь после этого фиксируется саморезами, вворачиваемыми в нижнюю волну.
Все последующие заготовки монтируются с небольшим нахлестом (в одну волну) и закрепляются с таким расчётом, чтобы с помощью одного самореза можно было зафиксировать оба листа сразу.
Подгонка отдельных заготовок по размеру производится с помощью ножниц по металлу или с использованием специального электрического лобзика. Применение для этих целей болгарки не рекомендуется, поскольку в этом случае возможно оплавление полимерного покрытия, влекущее за собой снижение коррозийнной стойкости материала покрытия.
Для утепления гаражного остова может использоваться каменная вата, сформованная в виде плотных матов, размещаемых между стойками каркаса. Уложенные по месту теплоизоляционные маты фиксируются специальной подшивкой из досок или же прижимаются самой обшивкой.
Нередко вместо металлопрофиля с утеплителем для обшивки гаражного каркаса применяются так называемые «сэндвич-панели», имеющие вид комбинированных элементов отделки с профилированным покрытием. В теле этих элементов располагается пластина утеплительного материала с металлизированной подложкой.
Строительство каркасного гаража
Чертёж каркаса и будущей постройки необходим начинающим строителям. Он также нужен для расчётов расхода строительных материалов – опорных балок, стеновой обшивки, кровельных панелей. Можно пользоваться готовыми чертежами гаражей, типовыми решениями, которые приводятся в различных рекомендациях по строительству каркасных гаражей своими руками, в пошаговых инструкциях. Или обратиться к специалистам и заказать расчёт и чертёж вашего гаража с индивидуальными размерами, требуемой конструкцией.
Развернутый чертеж.
В готовом чертеже должен быть рисунок-эскиз будущего каркаса.
Эскиз-рисунок каркаса.
Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.
Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.
Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.
Плита фундамента.
Перед укладыванием плиты проводят подготовительные работы — разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.
Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.
Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.
Монолитный фундамент со смотровой ямой.
Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх — выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.
На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.
Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.
Виды каркасных гаражей
Как и любое другое, строительство каркасного гаража своими руками предполагает самым сложным и ответственным моментом возведение фундамента. Но когда этот этап работ позади, оказывается, что осталось еще множество важных моментов, которые никак нельзя упускать из виду.
Даже от того, на какой тип гаража падет ваш выбор, зависит сохранность вашего автомобиля.
Среди одних каркасных есть несколько видов гаражей, определяющих качество содержания машины. И хоть специалисты утверждают, что держать автомобиль во всех каркасных сооружениях будет примерно одинаково, у вас есть шанс выбрать, проверить, сравнить.
Гараж из металлопрофиля
По оценкам специалистов, такой каркасный гараж обойдется хозяину всего в 30 тысяч рублей.
Оптимальные размеры гаража из профнастила (да и всех остальных типов гаражей) 4,5Х3,5 метра при условии содержания в нем одного автомобиля.
Гараж не должен быть тесным, в нем нужно предусмотреть комфортное размещения машины, хозяина и всех мелких и крупных подручных средств.
Больше всего для стен и крыши такого гаража подойдут двухметровые листы металлопрофиля марки С 10. Толщина такого листа должна составлять не менее 0,5 мм.
Для стандартного гаражного помещения вам потребуется 23 листа, львиная доля которых уйдет на обустройство стен.
Стены обшивайте листами внахлест, соединяя кровельными саморезами. Длину покрытия (крышу) регулируйте таким образом, чтобы основной ее размер (укрывающий) составлял 1,9 метра, а 10 см остались для оборудования свеса, необходимого для стекания дождевой воды.
Время строительства такого гаража по каркасной технологии составляет неделю.
Про металлические каркасные гаражи более подробно рассказано в следующей статье.
Каркасно-щитовой гараж
Для построения каркасно-щитового гаража вам не понадобится проект. Можно просто взять самые незатейливые конструкции, производимые на любом заводе: в данном случае это стропильные конструкции и стеновые панели.
Этот тип каркасного гаража отличается высокой экономичностью, при его возведении можно уложиться в 25 тысяч рублей, отличной теплосберегаемостью и простотой конструкции.
Кроме того, такие сооружения, скорее, напоминают домик, нежели место содержания автотехники, и удачно дополняют ландшафтный дизайн.
Строительство каркасного гаража своими руками в случае, если вы выбрали каркасно-щитовой тип, происходит по обычной схеме:
- закладка фундамента;
- установление каркаса;
- обшивка «скелета» строения панелями;
- утепление;
- сооружение крыши;
- навеска ворот.
К вашему вниманию видео о том, как построить каркасный гараж своими руками.
Как правильно утеплить крышу гаража? Ответ на данный вопрос вы узнаете, прочитав нашу статью.
А здесь статья о том, как и чем лучше покрыть крышу гаража.
Уход за каркасным гаражом из дерева в процессе эксплуатации
Правильная эксплуатация каркасного гаража – залог его долговечности. Поскольку строение деревянное, для него губительна повышенная влажность воздуха. С внешней стороны здание обшивают облицовочными материалами, защищающими стены и крышу от осадков. Внутри помещения необходима качественная вентиляция, естественная или приточно-вытяжная.
Уход за строением состоит из нескольких регулярно повторяемых действий:
- осмотр фундамента и его своевременный ремонт;
- осмотр отделочных покрытий стен и кровли, устранение обнаруженных недостатков;
- поддержание чистоты и сухости внутри помещения;
- устройство дренажа, отводящего грунтовые и поверхностные воды от фундамента.
Для того чтобы построить каркасный гараж из дерева, необходимо правильно выбрать материалы и тип фундамента, изучить инструкции по выполнению каждого этапа монтажных работ. Собственноручно возведённое строение – гордость владельца. Соблюдение требований технологии гарантирует надёжность и долговечность гаража.
