Как построить Каркасный дом 6 на 6 своими руками с мансардой: Пошаговая инструкция, чертеж и проекты

Основные моменты строительного процесса

Чтобы бытовка вышла недорого, можно изготовить простейший фундамент, тем более, что такое легкое сооружение нет смысла устанавливать на более дорогостоящие опоры.

Фундамент и основание

Рассматриваемый вариант фундамента может обеспечить необходимую вентиляцию, которая легко устранит лишнюю влагу после дождя.

Итак, устанавливаем бетонные блочные элементы, при их отсутствии можно обойтись кирпичом. Между камнем и брусом следует положить изоляцию, лучшим материалом для которой будет служить обычный рубероид, свернутый в два слоя.

Далее используем деревянный брус толщиной 100х150 миллиметров и начинаем выкладывать основание, которое должно находиться в единой горизонтальной плоскости.

Брус следует укладывать строго в уровень. Элементы основания закрепляются между собой торцевыми скобами. Листовым металлом и дюбелями нужно закрепить несущее основание к фундаменту.

Если в дальнейшем дачная бытовка будет транспортироваться, стоит оставить лишь минимальное количество креплений основания к фундаменту, чтобы в дальнейшем можно было просто демонтировать всю конструкцию.

Монтаж каркаса бытовки

Установка каркаса начинается путем изготовления угловых сооружений.

Для этого отлично подойдет материал 50х100 миллиметров.

Крепление лучше всего осуществлять на металлические уголки, закрепляя стойки временными деревянными подпорками, которые демонтируются при выравнивании единой плоскости.

Вертикальные балки возводятся в такой же последовательности. Для промежуточных перегородок отлично подойдет брус с параметрами 50х50 миллиметров. А вот так выглядят дачные бытовки из сип панелей.

Крыша бытовки

Следующим этапом возведения дачной бытовки является монтаж накрытия, которое должно быть прочным и ровным, чтобы не возникло проблем в дальнейшем с монтажом кровли.

Стропила следует монтировать в одинаковый шаг на расстоянии 60 сантиметров друг от друга. Балки также закрепляются при помощи металлических уголков и саморезов.

Помните, что деревянные элементы крыши должны быть немного длиннее, чем основание каркаса. Это позволит создать козырек, обеспечивающий правильный отвод воды во время дождя.

Разметка оконных и дверных проемов

При строительстве бытовки из бруса под ключ следует учесть расположение оконных и дверных проемов. Для этого нужно установить дополнительные горизонтальные стойки, которые смогут усилить проем и обеспечат простой монтаж окон и дверей.

Установить входные и оконные элементы можно сразу, чтобы сократить время и обеспечить необходимую для дальнейшего строительства жесткость конструкции.

Устройство полов

Для начала следует класть слой изоляции, для которого можно применить все тот же плотный полиэтилен.

Закрепляется он также просто при помощи строительного степлера.

Следом за этим укладывается каркас из бруса параметрами 100х100 миллиметров, на который будет крепиться половая доска толщиной 15-20 миллиметров.Важным моментом на этом этапе является обработка доски защитными средствами, которые способны предотвратить гниение материала и появление в нем вредителей.

Наружная обшивка

Стены постройки следует герметизировать пленкой, которая способна защитить объект от ветра и влаги.

Все действия подобны предыдущим: изоляционный материал закрепляется при помощи строительного степлера, а швы дополнительно герметизируются скотчем.

Следом за герметизацией идет один из последних этапов – обшивка, которую можно проводить, как при помощи досок, так и ДСП.

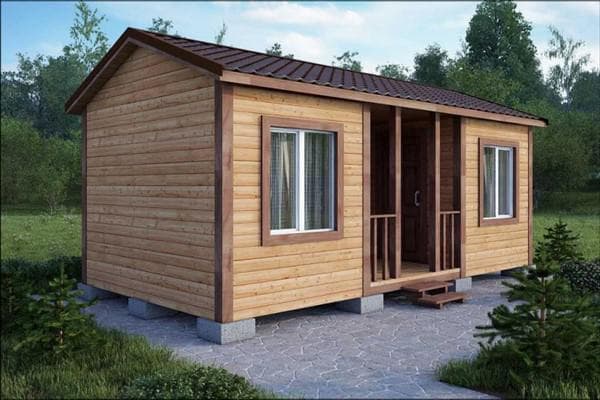

Почти все садовые бытовки, расположенные на дачах и изготовленные из бруса, имеют террасы.

Перила можно также изготовить из дерева, предварительно обработав его наждачной бумагой и окрасив или вскрыв лаком.

Внутреннее обустройство и декор бытовки

Деревянные дома и бытовки обустраивают в одинаковой манере, которая зависит от назначения помещения.

Если это сооружение является техническим и предназначено сугубо для хранения инвентаря, тогда стены можно не трогать и оставить все как есть.

При желании можно обустроить спальное место, используя подручный материал. Провести освещение и переносной источник воды.

Особенности конструкции каркасного гаража из металлопрофиля и дерева

В любой постройке каркасного типа обязательны три типа элементов: вертикальные стойки, горизонтальные пояса (обвязка) и элементы крыши. При этом, вне зависимости от типа крыши (одно- или двускатная, для гаража редко применяются более сложные конструкции) могут использоваться как стропила, так и фермы. Устройство чернового пола в гараже не обязательно, удобнее использовать стяжку по трамбованной подушке на грунте, перекрытия также устраиваются редко.

Положение стоек каркаса и обвязки зависит от размеров помещения, планируемой обшивки и утепления. Как правило, гаражи не имеют значительной высоты, поэтому стены выводятся до 2…2,5 м. На такую высоту достаточно нижней и верхней обвязки с одним-двумя промежуточными поясами. Расстояние между стойками составляет 0,6…1,2 м (для металлического каркаса с сечением более 50х100 мм можно увеличить шаг до 1,5…2 м).

Важно: поскольку проем ворот в гараже достаточно велик, необходимо усилить обвязку поверху и внизу, а также увеличить сечение боковых стоек.

На схеме ниже показан простейший вариант для . При небольшом расстоянии между противолежащими стенами можно обойтись без дополнительных стоек и подкосов.

Для небольшого строения подойдет также простейшая двускатная крыша на мауэрлате.

Для более крупных зданий потребуются опоры конька, а также дополнительные стойки. Если в гараже есть внутренняя несущая стена, можно использовать опоры конька через стойки на лежень.

Учитывая, что настил крыши гаража чаще всего устраивается из рулонных материалов, логично использовать сплошную обрешетку по стропилам из обрезной, необрезной доски или фанеры.

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Каркас пола каркасного дома 6х6

Следующий этап пошаговой инструкции — конструирование каркаса пола.

  1. Для того, чтобы древесина не пропитывалась влагой от бетонного основания, необходима гидроизоляция. Покройте основание битумной мастикой или гидроизолом.
  2. По периметру фундамента зафиксируйте доски (лежни) из хорошо просушенной древесины.
  3. Между ними положите доски обвязки способом на ребро через каждые 40-50 см.
  4. К этим доскам прикрепите лаги — доски, равномерно передающие нагрузку на фундамент.
  5. Заложите листы утепления (например, плиты пенополистирола).
  6. Затем поверх утеплителя положите черновой деревянный пол и вразбежку закройте его листами фанеры.

Особенности и преимущества

Каркасный дом 6 на 6 является идеальным для размещения семьи состоящей из 4-5 человек. При этом если дом одноэтажный, то по наполнению и планировке он очень схож с обычной однокомнатной квартирой. В этом случае площадь помещений является достаточно ограниченной и позволяет комфортно находиться в них двум или трем людям одновременно, но не более.

Но так как на возведении фундамента и стен строительство не заканчивается, в большинстве случаев такие конструкции оснащают мансардой, совмещающей в себе дополнительный этаж и кровельную систему. Это позволяет значительно увеличить полезную площадь дома.

Каркасный дом 6х6 с мансардой, крыльцом и балконом Источник himcomp.ru

Также увеличению общей площади способствует организация просторной веранды, стоимость возведения которой существенно ниже цены самого строения. Объяснить это можно тем, что веранда обычно является не отапливаемым помещением, эксплуатирующимся в теплое время года, не требующим применения тяжелых строительных материалов и дополнительного утепления.

Двухэтажный каркасный дом 6х6, обшитый сайдингом Источник bani-nsk.ru

Существенным преимуществом любого каркасно-щитового дома 6х6, изготовленного из бруса, является использование при его возведении только цельных элементов. Это позволит сократить количество щелей между брусьями, а значит и необходимость их утепления. Такой дом будет теплым и комфортным для жизни в любое время года.

Размеры дома 6х6 являются достаточно компактными при размещении на участке, что обеспечит возможность использовать оставшееся пространство для организации мест отдыха или в любых других целях.

Планирование проекта и этапы возведения каркасного дома

Преимуществ строительного процесса дома на каркасной основе много:

  • небольшой вес элементов и узлов из дерева, что позволяет обойтись без аренды спецтехники;
  • недорогой строительный процесс;
  • высокая скорость возведения деревянного дома;
  • малый вес дома позволяет построить его на фундаменте облегченного типа, что удешевляет проект и облегчает строительство жилья.

Выбирая тип фундамента, принимают во внимание полный вес дома с мебелью и коммуникациями и состав почвы. На глинистых грунтах рекомендуется обустраивать монолитное основание

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент

При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент. При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома.

Фундамент каркасного дома

Строится каркасный дом на основе двух распространенных технологий:

  1. Строительство из заводских блоков;
  2. Самостоятельное строительство из закупленных стройматериалов.

Проект, эскиз или план каркасного здания, смета и учет непредвиденных расходов – обязательное условие успешного строительства. Проектирование учитывает параметры дома и фундамента, почвы и участка, кровли и перекрытий, свойства стройматериалов и требования к ним по влагозащищенности, теплоотдаче и шумоподавлению.

Застройщики часто выбирают типовой проект каркасного дома, который изначально предусматривает строительные, технологические и архитектурные нюансы.

При разработке индивидуального проекта лучше обратиться к профессионалам – слишком много можно допустить ошибок и оставить неучтенными «мелочи», влияющие на проживание в доме каркасного типа, на его качество и долговечность конструкции.

Очевидные преимущества каркасного дома таковы:

  1. Низкая себестоимость строительства.
  2. Ускоренный процесс возведения каркаса и его обшивки;
  3. Экономичность строительства, не влияющая на качество и долговечность здания;
  4. Деревянный каркас — это прокладывание коммуникаций между обшивкой, а значит – экономия внутреннего пространства;
  5. Облегченный и недорогой фундамент;
  6. Всесезонность строительства;
  7. Возведение каркасного дома без использования спецтехники и дорогостоящего оборудования;
  8. Высокая сейсмоустойчивость за счет упругости древесины;
  9. Длительный срок службы – больше 80 лет.

Скачать смету Каркасного дома 6х10-105м, Проект КД-1 (стандарт)

Полная смета, Проект КД-1 Скачать смету >>> 230Кб PDF Полная смета, Проект КД-2 Скачать смету >>> 234Кб PDF Полная смета, Проект КД-3 Скачать смету >>>219Кб PDF Полная смета, Проект КД-4 Скачать смету >>>219Кб PDF Полная смета, Проект КД-6 Скачать смету >>>220Кб Pdf Полная смета, Проект КД-7 Скачать смету >>>197Кб Pdf Полная смета, Проект КД-8 Скачать смету >>>225Кб PDF Полная смета, Проект КД-9 Скачать смету >>>223Кб PDF Полная смета, Проект КД-11 Скачать смету >>> 230Кб PDF Полная смета, Проект КД-12 Скачать смету >>>219Кб PDF Полная смета, Проект КД-14 Скачать смету >>>219Кб PDF Полная смета, Проект КД-14 Скачать смету >>>197Кб Pdf Полная смета, Проект КД-15 Скачать смету >>>213Кб PDF Полная смета, Проект КД-16 Скачать смету >>>196Кб Pdf Полная смета, Проект КД-17 Скачать смету >>>213Кб PDF Полная смета, Проект КД-18 Скачать смету >>>211Кб PDF Полная смета, Проект КД-21 Скачать смету >>> 225Кб PDF Полная смета, Проект КД-22 Скачать смету >>> 234Кб PDF Полная смета, Проект КД-23 Скачать смету >>> 230Кб PDF Полная смета, Проект КД-24 Скачать смету >>> 230Кб PDF Полная смета, Проект КД-25 Скачать смету >>> 243Кб PDF Полная смета, Проект КД-26 Скачать смету >>> 218Кб PDF Полная смета, Проект КД-27 Скачать смету >>> 223Кб PDF Полная смета, Проект КД-28 Скачать смету >>> 212Кб PDF Полная смета, Проект КД-29 Скачать смету >>> 223Кб PDF Полная смета, Проект КД-31 Скачать смету >>>201Кб PDF Полная смета, Проект КД-32 Скачать смету >>>200Кб PDF Полная смета, Проект КД-33 Скачать смету >>>211Кб PDF Полная смета, Проект КД-34 Скачать смету >>>205Кб PDF Полная смета, Проект КД-35 Скачать смету >>>205Кб PDF Полная смета, Проект КД-37 Скачать смету >>>201Кб PDF Полная смета, Проект КД-38 Скачать смету >>>204Кб PDF Полная смета, Проект КД-43 Скачать смету >>>214Кб PDF Полная смета, Проект КД-42 Скачать смету >>>205Кб PDF Полная смета, Проект КД-44 Скачать смету >>>204Кб PDF Полная смета, Проект КД-45 Скачать смету >>>208Кб PDF Полная смета, Проект КД-47 Скачать смету >>>208Кб PDF Полная смета, Проект КД-51 Скачать смету >>>153Кб PDF Полная смета, Проект КД-52 Скачать смету >>>153Кб PDF Полная смета, Проект КД-53 Скачать смету >>>157Кб PDF Полная смета, Проект КД-55 Скачать смету >>>181Кб PDF Полная смета, Проект КД-56 Скачать смету >>>183Кб PDF Полная смета, Проект КД-58 Скачать смету >>>544Кб PDF Полная смета, Проект КД-63 Скачать смету >>>196Кб PDF Полная смета, Проект КД-65 Скачать смету >>>207Кб PDF Полная смета, Проект КД-68 Скачать смету >>>194Кб PDF Полная смета, Проект КД-71 Скачать смету >>>201Кб PDF Полная смета, Проект КД-73 Скачать смету >>>213Кб PDF Полная смета, Проект КД-75 Скачать смету >>>202Кб PDF Полная смета, Проект КД-81 Скачать смету >>>214Кб PDF Полная смета, Проект КД-92 Скачать смету >>>211Кб PDF Полная смета, Проект КД-93 Скачать смету >>>643Кб PDF Полная смета, Проект КД-96 Скачать смету >>>226Кб PDF Полная смета, Проект КД-151 Скачать смету >>>213Кб PDF Полная смета, Проект КД-171 Скачать смету >>>213Кб PDF Полная смета, Проект КД-172 Скачать смету >>>213Кб PDF Полная смета, Проект КД-211 Скачать смету >>>213Кб PDF Полная смета, Проект КД-212 Скачать смету >>>213Кб PDF Полная смета, Проект КД-219 Скачать смету >>> 215Кб PDF Полная смета, Проект КД-231 Скачать смету >>>221Кб PDF Полная смета, Проект КД-237 Скачать смету >>>221Кб PDF Полная смета, Проект КД-252 Скачать смету >>>215Кб PDF Полная смета, Проект КД-271 Скачать смету >>> 228Кб PDF Полная смета, Проект КД-292 Скачать смету >>> 210Кб PDF Полная смета, Проект КД-421 Скачать смету >>> 203Кб PDF Полная смета, Проект КД-432 Скачать смету >>>218Кб PDF Полная смета, Проект КД-451 Скачать смету >>>208Кб PDF Полная смета, Проект КД-901 Скачать смету >>>231Кб PDF Ниже (как пример) смета в виде таблицы по проекту КД-1 6х10 с жилой мансардой и верандой на материалы для постройки по каркасной технологии, общий площадью 105 м/кв

Прокладка коммуникации и настил чернового пола

Из-за конструктивных особенностей каркасного дома, о монтаже коммуникаций следует позаботиться еще на этапе возведения фундамента. Как правило, инженерные сети прокладывают в грунте, устраивая под них специальные углубления, которые необходимо утеплить и гидроизолировать. При этом следует отметить и обозначить все коммуникационные соединения, для того чтобы при их дальнейшем монтаже не возникло путаницы.

Следующий этап работ – устройство перекрытия, которое одновременно будет являться основанием чернового пола первого этажа. Самый правильный выбор – бетонная стяжка, для изготовления которой следует установить опалубку и залить слой раствора толщиной около 10 см.

Обязательно перед заливкой следует уложить слой тепло- и гидроизоляции, для чего можно использовать обычный рубероид, материал достаточно надежный и недорогой.

После того как стяжка наберет необходимую прочность можно установить лаги и уложить на них доски, которые и станут основанием для напольного покрытия. Эту работу можно выполнить сразу после стяжки, но лучше после того, как, например, на одноэтажный каркасный дом с плоской крышей будет установлена кровля.

Обязательно следует подумать и об утеплении такой конструкции, для чего можно использовать теплоизоляционные материалы на основе минеральной ваты или пенополистирола, хотя вполне разумно устроить изоляционный слой из керамзита или древесной стружки. Участвуйте в опросе в конце статьи!

Каркасный дом 6×6 с мансардой

Каркасная мансарда на дом 6 на 6 метров — оптимальное решение для тех, кто не хочет тратиться на строительство второго этажа:

  • Дополнительная площадь позволит организовать дополнительные комнаты;
  • Предусмотренный оригинальный скат крыши сделает внутреннюю отделку более оригинальной — можно убедиться по фото каркасных домов 6 на 6.


Каркасник с мансардой 6 на 6. Мансарда может послужить как дополнительной спальней, так и комнатой отдыха или санузлом. Потребуются дополнительные расходы на стропила и окна, но расходы эти не сопоставимы со стоимостью возведения второго этажа.

Существует множество компьютерных программ, которые используя проект каркасного дома 6х6 могут воссоздать 3D-макет дома для большей наглядности. Это позволит своевременно внести изменения в проект будущего дома.


Двухэтажная каркасная постройка в разрезе.

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

  • геотекстиль — 30 кв.м;
  • песок — 3-6 кубов;
  • материал на столбы;
  • анкера — 9 шт.;
  • керамзит — 2-3 куба;
  • утеплитель — 8 кубов или 81 кв.м пластин;
  • брус 150х100 мм — 18 м (0,27 куба);
  • брус 100х100 мм — 47 м (0,47 куба);
  • брус 50х100 мм — 95 м (0,47 куба);
  • доска 40х100 мм — 40 м (0,16 куба);
  • шпунтовая доска 30х150 мм — 0,54 куба;
  • обрезная доска 40х150 мм — 0,72 куба;
  • вагонка 22 мм — 1 куб;
  • ОСП — 63 кв.м;
  • крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
  • обрешеточный брус 50х50 мм — 50 м (0,125 куба);
  • профнастил — 21 кв.м;
  • кровельные саморезы — 180 штук;
  • наружная дверь;
  • окна;
  • внутренние двери по чертежу;
  • дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Возведение стен

Главные приёмы, которые гарантировали энергоэффективность дома 6 на 6 без ущерба его прочности, это:

  • соблюдение расположения относительно друг друга элементов каркаса: лагов, стропил и стоек;
  • устройство стяжек верхних досок металлической пластиной;
  • использование разнесённых балок проёмов;
  • устройство проёмов без балок в ненесущих стенах;
  • за счёт крепления балок металлическими пластинами отсутствие двойных стоек в проёмах.

Для стоек отбирался качественный материал, а шаг между ними рассчитывался с учётом размеров листов утеплителя и гипсокартона – 2,45 м и 0, 625 м, соответственно.

Положение окон и дверей определялось шагом между стойками. Балки в проёмах крепились металлическими пластинами, подоконники — уголками 40х40х40.

При сбивании досок стенового каркаса, как и везде в последующем, гвозди не сразу вбивались по шляпку, оставляя возможность оценить завершённую часть работы и внести поправки.

Для подъёма стены пришлось верхний край и фундамент соединить верёвкой ограниченной длины для исключения опрокидывания, а нижний – соединить с полом лентой для предотвращения скольжения. Поднятые стены крепились гвоздями к основанию и дополнительно – укосинами.


гвозди пока до конца не заколачиваем


оконный проем без двойных стоек


ригель на уголках (спорное решение)


временные укосины


чтобы стена при подъеме не уехала


ограничительная лента


каркас первого этажа

Завершающий этап: внутренняя отделка дома

Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.

Совет: Стыки и дыры в пленочной пароизоляции лучше заделывать битумно-каучуковым герметиком для кровель, поскольку скотч крепиться непрочно.

Положили полы, утеплили стены и потолок.

Выбор пиломатериала

Выбор ограничивался скудным предложением сухого, но не пилёного леса либо пилёного, но сырого. После раздумий и расчётов были выбраны сосновые доски 50х150 для затяжки стропил, выгонки стен и фронтонов, 50х200 – для настилки полов и стропил, 25х150 – для укосин и обрешётки.

Внимательный осмотр показал наличие сучков, неровностей по толщине и ширине, поэтому следовало внимательно относиться к выбору доски для сооружения каркаса: недочёты древесины могли привести к снижению надёжности конструкции. Для расчёта прочности конструкции и оформления проёмов была использована книга Advanced Wall Framing.

Фасад

Решение об использовании имитации бруса из лиственницы в качестве облицовки длякаркасного дома 6х6 было принято по причине экологичности, относительно невысокой стоимости и возможности поменять цвет. Под такую облицовку следует предусмотреть вентиляционный зазор и смонтировать обрешётку с защитой от насекомых и мышей из монтажной сетки. В качестве крепежа были выбраны оцинкованные гвозди 50 мм.

Для финишной отделки была выбрана продукция Tikkurilа, поскольку грунтовка и краска сохраняют древесную структуру и обладает значительной долговечностью. На облицовку и окраску в целом было потрачено 10 человеко-дней.


металлическая сетка от грызунов


обрешетка для имитации бруса


монтаж имитации бруса с лесов


имитации бруса


промазываем стыки


обход окна


обшивка завершена


покраска фасада


окончательный вид дома 6 на 6

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
