Как сделать проект балкона каркасного дома своими руками: конструкция и отделка: Обзор

Застекляем балкон своими руками

Застройщики балконы в домах изначально не застекляли, оставляя открытую площадку. В связи с неблагоприятными погодными условиями и желанием хранить там часть вещей или сделать зону отдыха, люди начали заказывать услугу застекления.

Застекленный и утепленный балкон становится полноценной частью жилого пространства, потому что в нем находиться также комфортно, как и в квартире. Здесь устанавливают кресла-качалки, шкафы и тумбочки, небольшие спортивные комплексы, цветы и т.д.

Застекление балкона можно провести самостоятельно, если есть начальные знания в сфере строительства. Существует 3 типа устанавливаемых стеклопакетов:

Деревянные рамы – они отличаются высоким качеством и прочностью, совершенно не похожи на свои старые аналоги. Эти стеклопакеты выполняют функцию шумоизоляции и теплоизоляции, а также стильно смотрятся на балконах. У конструкции есть и недостатки – в раздвижные рамы может попадать влага, а большое ее скопление неблагоприятно влияет на дерево. Также в зимние периоды, когда за окном минусовая температура, капли могут замерзать и препятствовать открытию окон.

  • Рамы из металлопластика – один из наиболее востребованных вариантов стеклопакетов. Средний срок службы от 40 лет и более. К тому же, материал не подвергается воздействию влаги или холода, оснащен дренажными системами и изготовлен из качественного сырья.
  • Безрамочные окна – этот вариант застекления появился недавно. Разработчики задумались, что массивные рамы забирают часть стекла, и в квартиру проникает меньше солнечного света. Тогда были изобретены безрамочные стеклопакеты, которые не уступают в качестве рамочным аналогам, и гармонично смотрятся на балконе. Однако в таком помещении будет довольно холодно, чуть теплее, чем на улице, поэтому в качестве жилого может рассматриваться только в теплую погоду.

Существует 2 основных типа застекления:

  1. Холодное – более экономный способ, т.к. в установке применяются одинарные стеклопакеты и облегченные рамы. В холодное время года здесь будет действительно холодно, поэтому балкон можно будет использовать только для хранения вещей, которым мороз не страшен.
  2. Теплое – в этом случае устанавливаются полноценные рамы и стеклопакеты, с учетом всех требований, которые не пропускают холод внутрь, и не выпускают тепло наружу.

Избавляемся от возможного конденсата:

  • обеспечить регулируемую вентиляцию;
  • установить двойные стеклопакеты и качественные рамы;
  • обеспечить влагоизоляцию напольного покрытия;

Подготовка балкона к застеклению:

  1. Металлический парапет утепляют перед тем, как установить рамы;
  2. Все мероприятия по отделке балкона производятся после монтажа стеклопакетов;
  3. Кирпичный парапет выравнивают цементным раствором;
  4. Демонтируют верх старого ограждения, если он не горизонтальный.

Установка рам из дерева:

  1. Нижний брус деревянного короба устанавливается на уровне перил, а верхний на уровне потолка. Стыковочные места скрепляются скобами со стеной.
  2. Устанавливается обрешетка для дальнейшей отделки.
  3. Монтируются обработанные и предварительно, при необходимости, окрашенные рамы.
  4. Снаружи балкона устанавливаются козырьки для защиты от влаги.

Деревянные рамы

Установка рам из пластика:

  1. Из деревянного бруса устанавливаются опорные стойки.
  2. Опорные стойки крепятся к перекрытиям и парапету с помощью саморезов.
  3. Стеклопакеты вынимаются из рам перед началом монтажа.
  4. Створки снимаются с помощью пассатижей.
  5. Снизу рамы фиксируется подставной профиль.
  6. В комплекте к стеклопакетам должны быть анкерные пластины, их устанавливают в пазы рамы.
  7. Рамы устанавливаются в проемы и фиксируются с помощью саморезов и анкеров.
  8. Стеклопакеты и створки прикрепляются на место.
  9. После этого устанавливается подоконник и пеной заделываются пазы.

Пластиковые рамы

С чего начать отделку лоджии

В первую очередь необходимо позаботиться о защите лоджии от ветра, дождя, влаги и низких температур, а именно – провести остекление и гидроизоляцию.

Остекление

Для этого нужно выполнить следующие действия:

  1. Снять замеры проемов, в которых будут установлены окна.
  2. С этими данными нужно посетить мастерскую или компанию по изготовлению металлопластиковых окон.
  3. После получения заказанных изделий их нужно по очереди установить в проемы, используя при этом анкеры или монтажные пластины. Эти крепежные элементы впоследствии будут скрыты под отделкой.
  4. Затем необходимо установить подоконник шириной не более 15 см – внутри лоджии, а снаружи устанавливают отлив из оцинкованной стали.
  5. Все зазоры следует заполнить монтажной пеной, после чего обрезать лишние фрагменты и окрасить ее для защиты от солнечных лучей.

Гидроизоляция

Отделка лоджии своими руками также подразумевает обустройство защиты от влаги для основания:

  • Для этого первым делом нужно снять старое напольное покрытие.
  • Очистить бетонную плиту.
  • Все трещины и щели в местах стыков пола со стеной заполнить герметизирующим составом.
  • Далее, нужно установить гидроизолятор, это может быть обмазочный или рулонный материал.

На этом подготовительные работы к отделке лоджии готовы.

Виды балконов в частных домах

Существует несколько основных типов балконов с точки зрения опорных элементов. У консольного типа несущая плита или балки защемлены в стене, может быть дополнительная поддержка в виде кронштейнов, но внешний край балкона ни на что не опирается. Эта конструкция достаточно удобна, но у нее есть ограничения по ширине (не более 1-1,5 м). Если ее дополнить опорными элементами (столбы, колонны и прочее), то ширину можно увеличить. Очень хорошо, когда балкон примыкает не к одной, а к двум или трем стенам дома. Они служат опорой, закрывают от ветра и не увеличивают стоимость балкона, поскольку являются частью основной конструкции здания. У приставного балкона больше всего опорных элементов, что повышает его стоимость, но зато он практически не зависит от дома, то есть его можно пристроить позже, а любые неполадки, касающиеся усадки грунта или деформации конструкции, не затронут основное здание.

Балкон над верандой

Монтаж металлической конструкции

При выполнении работ, не предполагающих расширение площади, нужно, чтобы монтируемая ограда вышла заподлицо с бетонной плитой. Высот ее обычно находится в районе одного метра. Вначале нужно сварить подрамник, имеющий вид буквы П. Вертикальные стоечки изготавливаются из уголков с квадратным сечением с длиной стороны 4 см.

Сварка каркаса балкона также потребует перекладины – для нее подойдет единица металлопрофиля 2 на 4 см, в которой потребуется проделать отверстия. С боковых сторон присоединяются наклонные профильные элементы. Целесообразно добиться того, чтобы все углы каркаса были прямыми. Для этого необходимо применение угольника в процессе сборки.

Материалы остекления балконов

В зависимости от выбранного типа применяют разные материалы и технологии. В случае с холодным остеклением это могут быть:

Дерево. В систему встраивают распашные рамы из древесины. Наиболее бюджетный и недолговечный метод. Кроме того, дерево требует специальной обработки и регулярного ухода. Покрытие требует защиты от воды, солнечного излучения или мороза. Раму нужно будет постоянно подкрашивать — краской или лаком.
Металл. Из металла изготавливают так называемые «трамвайные окна». Название породил специфический вид конструкции. Из стали производят каркас, в который после вставляют окна — посредством уплотнительных резинок. Металлическое остекление долговечнее дерева, однако металл обладает высокой теплопроводностью. Подвержен воздействию температур. Так что зимой будет холодно, летом — жарко.
Алюминий. Одинарный алюминиевый профиль. Наиболее качественный и дорогостоящий вариант из предложенных. Долговечен и неприхотлив в уходе. Иногда делают распашные окна, но чаще — раздвижные. Последние бюджетнее и компактнее — экономят пространство в помещении. Недостаток сдвижных рам из алюминия — нерметичность

Однако при холодном остеклении это не столь важно.

Варианты строительства

Существует 2 основных варианта строительства балкона, а именно:

  • на фундаменте. Этот вариант подходит исключительно владельцам квартир, расположенных на первом этаже. Также такой балкон может быть пристроен к частному дому;
  • на подвесном каркасе. Конструкция выносится вперед от стены строения и обустраивается на каркасе из металлических элементов либо же на кронштейнах.

Если конструкция пристраивается ко второму и вышерасположенным этажам, она должна иметь дополнительные опоры. Крепить постройку исключительно к стене запрещается – она не выдержит.

Функцию опор чаще всего выполняют колонны. Они хорошо вписываются в окружающую обстановку и выгодно дополняют архитектуру дома.

Перед началом работы составьте либо же закажите в специализированной организации проект балкона с подробной схемой.

Виды балконов

Деревянные балконы различаются по видам в зависимости от способов создания опоры. Наиболее известны такие способы.

  1. Консольный вариант.

Если строить балкон на опорах нецелесообразно, то на выручку приходит консольный способ опоры. При таком способе основа балкона опирается на продолжения балок, создающих межэтажное перекрытие.

Кроме того, основа может создаваться балками, уложенными параллельно или перпендикулярно по отношению к балкам перекрытия. Такая основа украшает стены здания, но существует высокая опасность гниения от попадания влаги.

  1. Приставной вариант.

Наиболее простой и современный способ строительства устойчивого балкона. Боковые опоры надёжно удерживают балконную основу, а лицевые стойки создают жёсткость всей конструкции. Под основой должна быть свободная площадка, чтобы сделать фундамент. В некоторых случаях такой балкон может являться крышей для веранды или террасы.

Балкон в каркасном доме своими руками

При самостоятельном строительстве балкона в каркасном доме нужно определиться не только с его конструкцией, но и со способом защиты от влаги. Некоторые нюансы есть при устройстве чернового пола (настила).

Защита древесины от влаги

Чтобы влага не оказала разрушающее воздействие на несущее основание и межэтажное перекрытие, используемые брусья предварительно обрабатывают защитными составами.

Сооруженную конструкцию оснащают водоотводами, сливами. При устройстве многослойного «пирога» утепления используют гидроизоляционные пленки, паропроницаемые мембраны. Отдельного внимания заслуживают места стыка брусьев и фасада. Отвод влаги должен происходить как со стороны улицы, так и со стороны помещения.

Понижая уровень выступающих брусьев, выполняют уклон основания. Это также обеспечивает отвод влаги, предотвращает ее застой на балконе. Достаточно уклона в 2-3 градуса.

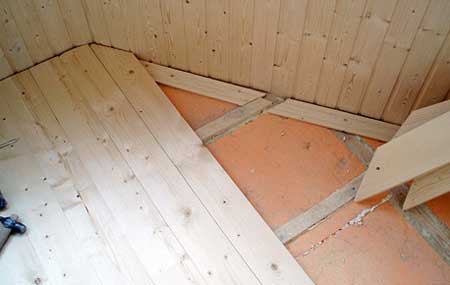

Устройство пола на балконе

Для устройства чернового пола сначала собирают обрешетку. Поперек выпущенных из перекрытия балок укладывают деревянные лаги с шагом 700 мм. Для крепления используют оцинкованные уголки.

Готовый каркас для балкона обшивают строганными досками толщиной не менее 50 мм. Между ними оставляют зазор в 5-7 мм для расширения древесины при колебаниях температуры или влажности.

На утепленных балконах пол имеет сложную структуру: на черновой настил укладывают гидро- и теплоизоляционный материал, паропроницаемую пленку и лишь затем – чистовое покрытие.

Ограждения — парапет и крыша

Парапет может быть из разных материалов: деревянных досок, брусьев или щитов, кирпича, кованого металла. Выбор зависит от допустимой нагрузки на конструкцию, архитектурного стиля дома. При этом по действующим нормам строительства парапет не может быть ниже 120 см.

Что касается навеса, то общедомовой крыши зачастую достаточно, чтобы защитить балкон от осадков. Это реализуют, удлиняя стропила или линию конька. Еще один вариант – устройство отдельного навеса. Его опирают на парапет с помощью стоек или фиксируют на внешней стене подпорками.

Строительство балкона нужно предусмотреть еще на этапе проектирования каркасного дома: выполнить все расчеты, подобрать материалы, изучить технологию работ. При наличии сомнений в собственных силах лучше обратиться к специалистам.

Материалы и инструменты

Подготовительный этап для самостоятельного остекления подразумевает обязательную закупку всех необходимых материалов и приготовления набора инструментов (последние можно купить, взять в аренду или позаимствовать у друзей, знакомых или соседей). При этом лучше позаботиться об этом заранее, чтобы не прерывать работу из-за похода в строительный магазин за какой-либо мелочью, типа кисточки. Список выглядит так:

  • металлический профиль или брус для формирования основания под остекление;
  • рама;
  • одинарное стекло или стеклопакеты;
  • саморезы или гвозди;
  • лак или другие средства для обработки вагонки;
  • эмалевая краска для металла;
  • утеплитель, если планируется делать теплое помещение (совет редакции: не утеплять балкон стекловатой — быстро осядет вниз);
  • акриловый герметик (можно силиконовый, но это очень дорого);
  • вагонка или влагостойкий гипсокартон для обшивки стен;
  • утеплитель для парапета;
  • стремянка;
  • сварочный полуавтомат;
  • болгарка для резки металла или электролобзик для деревянных деталей конструкции;
  • электродрель (может заменить шуруповерт с мощной батареей);
  • пропитки для дерева;
  • отвес;
  • нивелир;
  • кисти;
  • молоток.

Это общий список, который может меняться в зависимости от степени сложности проводимых работ. Например, для несущей стены может понадобиться перфоратор, а последнего этажа — поликарбонат.

Безрамное остекление

Безрамное остекление выглядит очень эффектно, но его очень трудно ставить в одиночку из-за габаритов конструкции. Окупается сложность монтажа возможностью в полной мере наслаждаться теплом и светом, а порядок работ следующий:

  • сначала внизу и вверху монтируются направляющие для створок;
  • под крайнюю створку нижнего профиля подкладывается лента для защиты створки от ударов о стены;
  • на стекло надеваются, словно чехлы, уплотнители;
  • стекло устанавливается в профили и там фиксируется.

Способ относится к холодным. Но это просто исправить: купить вместо одинарного стекла 3-хкамерный стеклопакет.

Схема безрамного остекления.

Монтаж деревянных рам

Пошаговый монтаж для деревянных рам выглядит следующим образом:

  • деревянные детали обрабатываются пропитками;
  • на перила крепится брус, который будет основанием для рамы. Аналогично брус крепится к стенам и низу балкона соседа сверху;
  • по углам балкона устанавливаются вертикальные столбы;
  • по стенам и ниже перил монтируется обрешетка для крепления отделочного материала;

Обваривается металлическая обрешетка под раму.

  • под рамами проводятся работы по утеплению балкона — за обрешетку укладывается утеплитель;
  • сверху монтируется козырек для защиты от дождя — особенно нужен на верхнем этаже;
  • устанавливаются рамы;
  • щели заделываются герметиком;
  • стены и низ балкона обшиваются вагонкой или ГКЛ;
  • вагонка обрабатывается лаком, а гипсокартон подвергается финишным операциям, о чем можно прочитать в статье «Как выровнять стены гипсокартоном без каркаса?», после чего окрашивается водоэмульсионной краской;
  • устанавливается подоконник, затем наличники.

Монтаж металлопластиковых систем

Как застеклить балкон пластиковыми окнами? Вначале необходимо смонтировать каркас (опорные стойки), после чего работы выполняются в следующей последовательности:

  • стеклопакет вынимается из рамы. Правильный алгоритм этой операции приведен в работе «Замена стеклопакета в пластиковом окне своими руками»;
  • в пазы рамы устанавливаются анкерные пластины;
  • рамы устанавливаются в смонтированный каркас;
  • с помощью приборов (нивелир, отвес) проверяется вертикаль и горизонталь установленной рамы. При необходимости ее положение корректируется с помощью клиньев;
  • рама крепится анкерными болтами к каркасу если он из металла и саморезами, если деревянный;
  • в раму устанавливается стеклопакет;
  • вся система проверяется на работоспособность;
  • просветы между каркасом и профилем рамы запениваются монтажной пеной;
  • устанавливаются подоконник и наличники;
  • проводятся внутренние отделочные работы.

Установка окон из металлопластикового профиля.

Итого, начинать работы по преобразованию балкона или лоджии с нуля собственными силами всегда кажется сложно. Но инструкция не содержит технологических операций, которые нельзя выполнить самостоятельно, за исключением разве что сварочных работ.

Использование труда домочадцев и подручных материалов значительно удешевляют проект, что позволяет с приемлемыми затратами получить дополнительную площадь в квартире.

Варианты размещения конструкции

Обычно балкон расположен на центральной части дома и имеет с ним общую крышу. Данный вариант расположения наилучшим образом подходит для невысоких зданий. Такое размещение позволяет наилучшим образом обустроить территорию для отдыха, защищенную от непогоды и палящих солнечных лучей. Достаточно просторное пространство позволяет установить здесь складную или пластиковую мебель: столы, стулья.

Необычно и привлекательно смотрится небольшой балкончик треугольной формы, расположенный под крышей здания. Такое помещение можно с успехом использовать для организации цветочного уголка.

Получение разрешений

Когда вы решили сделать балкон, обратитесь в службу перепланировок вашего округа. Вас должны проконсультировать и дать объяснение можно ли вообще проводить подобные работы в вашем случае.

Ознакомьтесь с ситуациями, при которых сделать балкон вообще не разрешается:

  • Вы проживаете в доме, являющимся архитектурным памятником;
  • Окна квартиры смотрят на центральную улицу;
  • Балкон требует частичного разрушения несущей стены;
  • Коммуникации проходят близко к дому (иногда их можно перенести, но затраты оплачиваете вы);
  • Нет разрешение от соседей.

Других вариантов для получения разрешения на самодельный балкон не существует. Более того, ожидание на решение может перевалить за 45 дней, и гарантии положительного результата нет. Так как сделать балкон на первом этаже не просто, подобная затея не получила широкой популярности, но все же.

Если пристройка на первом этаже возможна, и вы получили разрешение, то имейте в виду, что работы необходимо выполнять в строгом соответствии с технической документацией.

Если вы получили разрешение на строительство балкона на первом этаже, то считайте, что вам сильно повезло, и немедленно приступайте к строительству.

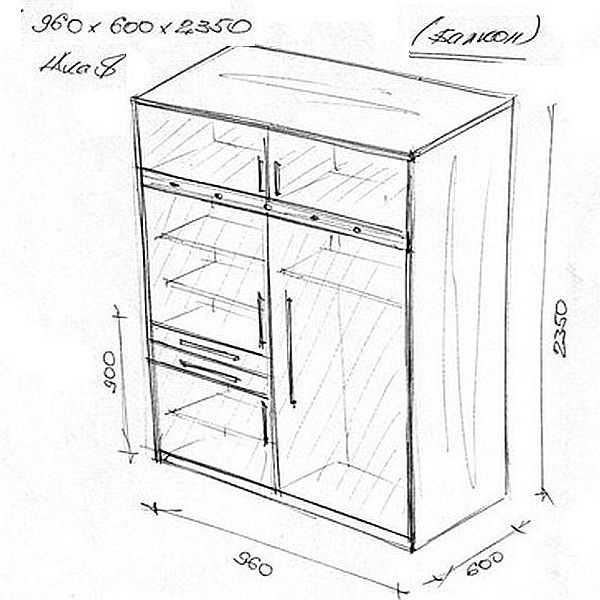

Чертежи и схемы

Говорить о каких-то стандартах относительно шкафов для балконов нельзя. И размеры и конфигурация, да и остекление у всех разное. Потому даже с размерами полок определяться приходится «по месту». Но несколько примеров, которые вы сможете изменить как вам нужно приведем. Шкаф из листового материала (ОСБ, фанеры, ЛДСП или просто ДСП)


С отделом для крупногабаритных вещей


Угловой


Разной глубины и с различным наполнением (с двух сторон балкона)


Много полочек


Еще вариант компоновки под раздвижные двери (глубина полок меньше на ширину нижней направляющей)


Обжитой балкон


Вариант с открытыми полками и двумя рядами распашных дверей


Конструкция откидного столика


Осталось двери навесить


Деревянный шкаф на балконе


При полном остеклении балкона можно сделать шкаф высотой до подоконника


Не совсем шкаф — сиденье с ящиком внизу


Шкаф-купе на балконе для хранения вещей


Шкаф на лоджии из пластика


Высотой до подоконника, чтобы не портил вид

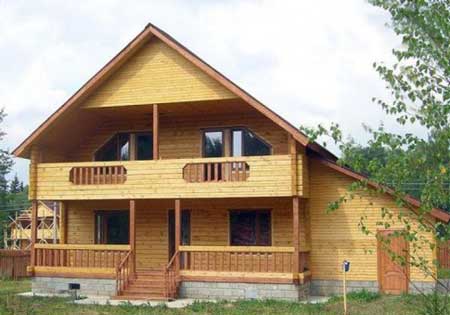

Деревянный балкон в каркасном доме

Разберемся подробно в технологии строительства деревянного балкона в каркасном доме своими руками. Сама постройка балкона состоит из основного каркаса, пола, навеса и защитного ограждения. Опорой для деревянного балкона служат выносные балки и опорные стойки.

Рассмотрим варианты строительства балконов в каркасном доме:

При строительстве балкона для основы каркаса применяют балки перекрытия, которые выпускаются за плоскость стены. Деревянных брусьев сечением 150 на 150 мм будет достаточно для площадки шириной около двух метров. Выносные балки необходимо жестко закрепить в стене, и они будут образовывать с ней единую монолитную конструкцию, которая не будет предполагать в будущем ни каких ремонтных работ, и не будет нуждаться в контроле усадке дома. Концы брусьев соединяются специальной перекладиной, которая будет служить для устройства чистового пола. Несущую способность балкона можно увеличить, установив деревянные подкосы по типу треугольника, упирающегося одним катетом на закладные детали в стене.

Когда нет возможности задействовать все элементы и детали перекрытия в качестве основания или выносной площадки, применяют независимую конструкцию деревянного балкона на несущих стойках. Данное сооружение потребует дополнительных финансовых расходов, зато нет ограничения по габаритам, и создается пространство для каркасного дома с террасой, хозяйственным помещением или автомобильной парковкой. Помимо дерева, для опорных колонн применяют металл, силикатный кирпич или железобетон. Стойки располагают с двух сторон балкона либо под внешним его краем, внутреннюю часть, опирая на закрепленный вдоль стены деревянный брус.

Настил балкона

Колонны деревянного балкона связывают уложенной на них сверху поперечной балкой, и размещенной несколько ниже стенного бруса. Получившийся уклон примерно в 2° обеспечит вам сток всей воды со стены. Между балками деревянного каркаса устанавливают лаги с шагом в 70 см, которые фиксируются специальными оцинкованными уголками на брусе. Чистовое покрытие выпускают из строганных деревянных досок (толщина 50 мм), прикручивая все детали и элементы по бокам скрытым крепежом с зазором в 7 мм. Наилучшим материалом для пола на деревянном балконе будет служить террасная доска со специальной рифленой поверхностью, выпущенная из лиственных пород древесины либо древесно-полимерного композита.

Ограждение балкона

Высота перил на балконе не должна быть менее 120 см. Собирают перила из резных либо точеных деревянных заготовок. Стойки ограждения крепятся к несущим частям деревянного каркаса при помощи соединения «шип-паз», кронштейнов и двухсторонних шпилек. На более длинных деревянных балконах принято устанавливать промежуточные балясины.

Устройство навеса

Крыша на деревянном балконе идет двух основных видов:

  • Общая кровля с домом, для этого просто удлиняют линию конька либо наращивают стропильные ноги.
  • Навес независимый от основной кровли, опирающийся на несущую стену через специальные подпорки либо на столбы по всему внешнему периметру деревянного балкона.

Но самым простым и эффективным решением будет применение легкой конструкции, покрытой пластиком, тканью либо поликарбонатом.

Защита древесины

Все деревянные балконные элементы и детали принято покрывать специальными лакокрасочными смесями и пропитками, стойкими к выгоранию и колебаниям внешних температур. Качественную и надежную обработку дерева выполняют целым комплексом следующих операций: грунтовка, пропитка и покраска.

Установка и монтаж каркасного балкона своими руками требует больших физических усилий и финансовых затрат, зависящих от конечных габаритов постройки, сложности всей конструкции и специфики строительных материалов. Но ради комфорта и уюта стоит хорошо постараться и сделать более удобное место для своего отдыха и работы на свежем воздухе.

Балкон в каркасном доме – способ сделать фасад типового дома более красивым и функциональным. При каркасном способе строительства монтаж балкона отличается от устройства этого архитектурного элемента в кирпичном или блочном доме.

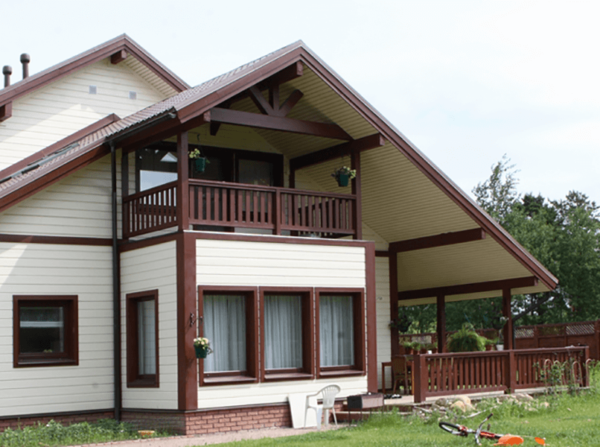

Балкон под двускатной крышей

Подготовка к проведению работ

Для того чтобы проведённые работы были качественными, необходимо будет выполнить подготовку. В первую очередь нужно полностью очистить помещение от вещей и лишней грязи. Также стоит позаботиться о том, чтобы все необходимые материалы были в наличии.


Схема каркаса крыши балкона

Кроме того, стоит преградить зону, которая располагается под балконом. Так вы избежите риска травмировать прохожих. Для того чтобы сделать каркас, вам будут необходимы профильные трубы. Для начала создайте основу, к которой вы после будете крепить его.

Проследите, чтобы горизонтальные части сооружения имели один размер. Если конструкция получится выше 50 см, то можно будет прикрепить к нему ещё трубы. Трубы, которые будут выполнять роль ограждения, нужно будет сварить с каркасом в нижней части.

Лучше сначала скрепить ограждение и только потом приваривать его к секциям. После того как вы подготовите основу, можно будет приступать непосредственно к монтажу своими руками.


Пример чертежа балкона с выносом

Чем и как отделать лоджию внутри?

Перед началом работ лучше остеклить проемы, чтобы отделочные материалы не пострадали от влияния среды и температурных скачков. Если вы будете использовать лоджию как жилую комнату, ее нужно утеплить, чтобы свести теплопотери к минимуму. Утепление требуется и лоджии, совмещенной с гостиной, кухней, спальней.

Отделка балкона своими руками обходится дешевле, чем при обращении к подрядчику. Для оформления используют:

  • деревянную вагонку,
  • гипсокартон,
  • ПВХ-панели.

Нередко стройматериалы комбинируют.

Прежде чем отделать балкон изнутри, нужно подготовить инструменты. Для ремонта потребуются:

  • перфоратор
  • строительный степлер;
  • шуруповерт, электрический лобзик;
  • молоток;
  • дюбеля, саморезы, болты, гайки, гвоздки;
  • пистолет для герметика;
  • мерная лента, карандаш;
  • строительный уровень.

Монтаж балкона на консольных балках с опорами

Если для установки балконной плиты на балках нужны расчеты профессионала, то используя дополнительные опоры, можно уверенно строить балкон своими руками. Этапы строительства деревянного балкона:

  1. Выбор опор. Это могут как деревянные столбы сечением от 14х14 см, так и бетонные опоры. Фундамент под опоры может быть общим с домом или отдельным. Первый вариант подходит для устройства террасы под балконом. В последнем случае глубина фундамента должна быть ниже промерзания грунта. Дерево должно быть устойчивым к гниению – для опор отлично подходит лиственница и дуб.
  2. Выкапывание или бурение ям. Они должны быть минимум на 10 см больше будущих столбов.
  3. Деревянные столбы обрабатываются антисептиками, а нижняя часть покрывается битумом так, чтобы гидроизоляция наземной части была на высоте 15 см. Под деревянную опору укладывается подушка из песка и гравия, а нижняя часть бетонируется. После затвердения раствора столбы засыпают грунтом и трамбуют.
  4. Опоры из бетона или кирпича требуют полноценного столбчатого фундамента. Чтобы тяжелый балкон не «уходил» в землю, нижнюю часть фундамента делают шире верхней на 10 см, для чего опалубку устанавливают в форме усеченного конуса.

На опоры укладываются продольные балки сечением не меньше 5х25 см. Брусья кладутся на ребро и крепятся к деревянным опорам саморезами, а к кирпичным или бетонным – дюбелями. Между собой балки можно соединять внакладку металлическими скобами или хомутами.
После этого в заранее оставленные отверстия с шагом 0,7-2 м вставляются консольные балки, которые опираются на продольные. Дерево обрабатывают антисептиками, а концы, входящие в стену, оборачиваются рубероидом.

Стены деревянного дома герметизируются мембранной ветро-гидроизоляцией. Отверстия в кирпичной стене заполняются бетоном, а стыки обязательно заделываются герметиком.

На консольные балки укладываются брусья обрешетки с сечением 5х10 см, а поверх – деревянный настил. Желательно выбирать доски, устойчивые к воздействию влаги или ежегодно покрывать их водостойкой краской или лаком.

Ограждение балкона делается высотой минимум 1,1 м. Если оно планируется сплошным, между ограждением и балконной плитой нужно оставить зазор для стока воды. Еще на этапе возведения опор установка балкона должна быть спланирована с уклоном 2% в сторону стока – иначе вода будет задерживаться на полу.

Принцип строительства бетонного балкона такой же, только вместо деревянных балок используются швеллеры, а по всему краю нижней стороны плиты должна быть сделана небольшая канавка – «слезник». Он защищает стены дома от капель воды, которые могут стекать с балкона и доходить до стыка балкона с домом. Без такой канавки любая гидроизоляция будет неэффективной, а при сильном косом дожде места входа швеллеров в стену будут подмокать.

Каркасный дом с балконом: технические особенности

Каркасный дом с балконом всегда смотрится интереснее, чем традиционные одно- или двухэтажные коттеджи, ведь балкон – настоящее украшение фасада. Да и обитатели такого дома всегда могут отдохнуть на свежем воздухе, не выходя на улицу. Однако строительство каркасных домов с балконом требует особых знаний и навыков.

ВАРИАНТЫ ПОДДЕРЖКИ ВЫСТУПАЮЩЕГО ДЕРЕВЯННОГО БАЛКОНА

Деревянные балконы часто строятся с расчетом на присутствие дополнительных опор – консольных или вертикальных. Однако не во всех случаях такие конструктивные элементы гармонируют с обликом дома. Кроме того, из-за определенных особенностей ландшафта участка вертикальные опоры просто невозможно установить, ведь для них также необходим фундамент, с закладкой которого могут возникнуть проблемы. В обоих случаях есть отличный выход – деревянное основание балкона может стать продолжением балок, из которых выполнено межэтажное перекрытие.

Опорой деревянного балкона также может стать дополнительный каркас из балок, выполняющий несущую функцию. При этом балки каркаса перпендикулярно или параллельно балкам дома заводятся в межэтажное перекрытие. Независимо от того, какой из трех описанных вариантов будет выбран, принцип конструирования балкона всегда будет одинаковым.

НЕДОСТАТКИ СТРОИТЕЛЬСТВА БАЛКОНА НА ВЫСТУПАЮЩИХ ДЕРЕВЯННЫХ БАЛКАХ:

  • в зависимости от шага и сечения балок, климатических условий и типа балконного пола длина выступа ограничена значениями 60-230 см;
  • такое решение не подходит для каркасных домов, строящихся на ветреных участках;
  • прохождение балок сквозь влаго- и теплоизоляцию дома, может стать причиной его разгерметизации и накопления влаги в несущих конструкциях, в свою очередь, приводя к их повреждениям.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СТРОИТЕЛЬСТВА БАЛКОНА НА ВЫСТУПАЮЩИХ ДЕРЕВЯННЫХ БАЛКАХ

Небольшой балкон на выступающих балках – оптимальный вариант для легкого карасного дома. Каркасный дом с балконом имеет ряд технических нюансов при его строительстве. Главная особенность обустройства такого балкона – понижение уровня его пола с целью предотвращения затекания в дом влаги по балконным балкам. Для этого по ширине балкона срезается их верхняя грань на глубину минимум 5 см. Кроме того, это позволяет уложить металлический отлив на стыке балкона и наружной стены для вывода наружу конденсата, дождя и талой воды. Нижняя грань выступающих частей балок, в свою очередь, срезается под определенным углом так, чтобы крайний (наиболее тонкий) участок балконных балок имел толщину не менее 10 см.

ШАГ И СЕЧЕНИЕ НЕСУЩИХ БАЛОК

Балки основания деревянных балконов, как правило, устанавливаются с шагом 40-60 см в зависимости от длины их выступающей части, которая также влияет и непосредственно на толщину балок, которая может варьироваться в промежутке 36-73 мм. Полезная нагрузка деревянных балконов, как правило, не превышает 400 кг на 1 кв. м. Стоит отметить, что максимальная длина выступающей части балок может быть увеличена на 15 см при условии обустройства изолированного пола, который принадлежит ко 2 климатическому классу, т. е. защищен от прямого воздействия осадков.

НЕСУЩИЙ КАРКАС

При параллельном встраивании несущих балок балкона по отношению к балкам межэтажного перекрытия первые крепятся ко вторым с обязательным нахлестом. Его минимальная длина составляет 1 м. При этом крепления располагаются в конце балки и непосредственно над наружной стеной. В качестве крепежа отлично подходят шурупы или строительные гвозди горячей оцинковки диаметром 3,5 мм и длиной 100 мм.

В случае перпендикулярного встраивания несущих балок по отношению к балкам перекрытия длина вхождения первых в межэтажные балки должна быть не меньше 1,5 м. При этом опорная балка балкона не только крепится строительными гвоздями, но и фиксируется дополнительно упорной рейкой. Все это подробно описывается в проектах каркасных домов с таким типом балкона.

УСИЛЕНИЕ ПРОЕМОВ ПОД БАЛКОНОМ

Если под балконом каркасного дома располагаются оконные или дверные проемы, их необходимо усилить. Для этого при выборе сечения перемычки и ширины опорных стоек следует учитывать нагрузку не только от перекрытия, но и от балкона. Если ширина проема меньше 1,2 м, то опорные стойки для него должны быть не уже 2,3 см, а перемычка должна состоять из двух балок сечением 4,8х14,8 см. Если же проем имеет ширину от 1,2 до 2 м, то следует использовать опорные стойки шириной не меньше 4,8 см, а в качестве перемычки – 2 балки сечением 4,8х19,8 см. При проеме шириной более 2 м есть смысл рассмотреть вариант установки балок из клееного бруса или стали.

Каркасный дом с балконом хоть и доставляет множество хлопот во время строительства, но удовольствия своим жильцам приносит не меньше.

Строительство приставного балкона

Как и в предыдущем варианте, работы начинаются с закупки материалов и подготовки инструментов.

В отличие от консольных такие конструкции более сложные при монтаже и требуют больше финансовых затрат.

Этапы строительства приставной основы следующие:

согласно проекту наносится разметка на стене и в местах установки столбов;

для опор выбираются столбы диаметром более 140 мм. Они обрабатываются антисептиком. Нижняя часть столбов на глубину установки в грунт покрывается битумом;

выкапываются или бурятся ямы. На их дне укладывается подушка из песка;

столбы заливаются бетоном. Для закрытого балкона высота столбов должна быть выше высоты потолка;

под дверью строго горизонтально по всей длине будущего балкона крепится стеновая опора;

на уровне стеновой опоры производится обвязка столбов перекладинами;

столбы связываются со стеновой опорой обрешёткой, которая необходима для монтажа деревянного настила;

производится обустройство.

Полезное видео по теме:

Закон на нашей стороне?

Для спокойствия в душе и по документам все изменения в многоквартирном доме конструктивного характера делают в законно-правовом поле. Без специальных разрешений можно расширять балкон до 30-ти см. Это небольшой выигрыш при внушительных затратах средств и сил, поэтому лучше будет расширить балкон больше, чем на 30 см и заодно потратить время на оформление разрешения.

Статья по теме: Совмещение балкона с комнатой

Что нужно делать?

  1. В городском архитектурном отделе пишем заявление на разработку проекта перепланировки.
  2. Ожидаете решения комиссии.
  3. Изготавливаете проект в специализированной организации, у которой есть лицензия на такого вида проектирование.
  4. Полученный проект согласовываете в СЭС, МЧС и пожарке.
  5. Делаете ремонтные работы.
  6. Приглашаете комиссию, в которую входят представители горсоветы, коммунальной службы проектной организации и получаете акт приема объекта в пользование.
  7. Если вы делали балкон на первом этаже с фундаментом, проект согласовывается с распорядителем семейного участка.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
