Какие ступени проектирования необходимы в строительстве жилого загородного дома: Пошагово – Обзор

Узкие дома с мансардой и гаражом

Существует множество архитектурных решений, благодаря которым будущий коттедж не превратится в унылый длинный барак. Излюбленным вариантом является использование мансардного этажа. Если сравнивать с двухэтажным домом, проекты с мансардой оптимальны по соотношению цена/качество. Они более просты конструктивно и менее затратные, как в строительстве, так и в отделочных работах. Вытянутая форма проекта с мансардой не накладывает ограничения на комфорт; типичная планировка включает следующие особенности:

Зона отдыха. Спальни располагаются на мансардном этаже. Вы сможете принимать гостей на первом этаже, не нарушая личное пространство домочадцев. Практичным решением будет расположение на втором этаже ванной и гардеробной.

  • Открытая планировка. Нередко гостиная, столовая и кухня объединяются в единое пространство, красивое и функциональное.
  • Технические помещения. Кладовую и санузел располагают рядом с кухней. Это удобно и рационально с точки зрения организации инженерных сетей.
  • Терраса или веранда. Из гостиной устраивают выход на террасу. Это расширяет зону отдыха и позволяет устраивать чаепития и обеды на свежем воздухе.

Дом с мансардой для узкого участка обычно задумывается с гаражом. Если гараж будет отдельной постройкой (или площадкой с навесом), его размещают рядом с границей участка, чтобы не терять метраж под подъездной дорожкой. Поскольку вытянутая конструкция неизбежно повернута торцевой (узкой) частью к улице, пристроенный гараж будет располагаться на главном фасаде.

Оригинальный проект с балконом над гаражом

Каркасная технология

Это быстрый и экономичный способ строительства, каркас не деформируется и не проседает со временем. Стройка дома проводится двумя способами:

  • панельным;
  • щитовым.

Первый вариант занимает больше времени, поскольку состоит из таких этапов:

  • возведения деревянного каркаса;
  • укладки изоляции и утеплителя;
  • обшивки панелями.

Щитовой вариант сэкономит время, но увеличит затраты. Дом возводится из готовой СИП панели, которую нужно лишь установить. Каркас можно выполнять из дерева или металлических профилей. Преимущества дерева в натуральности и легкости, но нужно дополнительно пропитывать древесину для защиты от огня, воды и насекомых.

Облегченный термопрофиль гарантирует пожаробезопасность, небольшой вес и больший срок службы, чем у древесины. Но ему также необходима защита от коррозии.

Инженерно-геодезические изыскания

Эти изыскания представляют собой комплекс мероприятий на строительном участке, результатом которых является информация о рельефе участка, наличия разных природных объектов, водоемов. Графический результат геодезических работ становится основой для планирования объекта. Изыскания проводят использование данных прошлых лет. Поэтапно процесс выглядит следующим образом:

  • работа начинается с подготовки, во время которой из архивов извлекают материалы старых съемок, получают задание на проведения работ, разрешительную документацию;
  • далее проводят полевой этап, в котором специалисты работают не местности; выполняется рекогносцировка, создается опорная геодезическая сеть, выполняется топографическая съемка;
  • результат исследований оформляется в окончательные документы во время камерального этапа.

Результатом работы является технический отчет, который предоставляется заказчику.

Этап 2: разработка проекта дома

Сформировать проект дома вполне можно самостоятельно, но в большинстве случаев лучше всего обратиться к специальным организациям, у которых есть соответствующее разрешение на проведение проектных работ. Связано это с тем, что от общего плана дома зависит эффективность всех остальных мероприятий, поэтому он должен быть идеально грамотным. В противном случае придется начинать все сначала, а это предусматривает под собой лишнюю трату средств. Помимо этого, специалисты помогут согласовать проект с местными властями и получить разрешение на возведение жилища. Подробнее об этом написано здесь.

Проект инженерных систем

Проект инженерных систем состоит из трёх разделов:

  1. Проект внутренней вентиляции (естественной) и отопления дома;
  2. Проект канализации и внутреннего водопровода;
  3. Проект электроснабжения внутри дома.

В эти проекты будут входить расчёты по электрическим нагрузкам, определится мощность котла отопления, объём бойлерного бака, схема подключения отопления, электрооборудования, разводка труб для отопления, канализации и водоснабжения.

Также будут сделаны расчёты по вентиляции для помещений, где влажность будет немного больше и спецификация всех материалов и оборудования.

В итоге вы получите на руки проект, где всё предусмотрено.

Все данные для вас подготовят специалисты в этой области, обсудив с вами все нюансы. Когда все данные, полученные от вас, будут в техническом задании, вам отдадут документы на согласование.  Когда все согласуете документ отправиться на проектирование.

Есть возможность отдать только один из разделов на разработку и не обязательно заказывать полностью весь проект.

Организация внутреннего пространства частного дома

Планировка дома может быть предельно простой, представляющей собой ряд помещений, соединенных одним коридором или холлом. Такой вариант идеален для спального этажа или спальной зоны одноэтажного дома. Для гостевой зоны нужно продумывать более сложное сообщение помещений, которые должны быть выстроены в максимально удобном порядке и соединены так, чтобы хозяевам и их гостям было удобно и уютно в них находиться.

Хорошая планировка – залог того, что повседневные бытовые хлопоты будут доставлять жильцам максимум удовольствия, и не будут усложнены нерациональным размещением помещений. Например, утренние процедуры легче осуществлять, если ванная комната находится рядом со спальней, и если в доме, где живет большая семья, предусмотрено два или даже три санузла

Здесь важно учитывать, что количество коридоров должно быть минимальным, а те, без которых нельзя обойтись, должны быть достаточно широкими и хорошо освещенными. Кухня и столовая должны быть запланированы рядом

В гостиной желательно иметь широкие окна и панорамный вид на природный ландшафт.

Проходные помещения следует планировать так, чтобы они не получались сквозными вагончиками

Важно понимать, что если вытянутое помещение наделить двумя выходами в торцевых стенах, это помещение утратит свою функциональность, так как его сложно будет обставить и красиво оформить

Требования к проекту и его структуре

Состав проектно-сметной документации и требования к этим документам регламентируются Градостроительным кодексом РФ

Состав проектно-сметной документации и требования к этим документам регламентируются Градостроительным кодексом РФ.  Там же оговаривается, что требования, состав и порядок согласования проекта устанавливаются правительством нашей страны.

Состав разделов проектной документации определён постановлением Правительства РФ номер 87, которое было принято 16.02.08 г. Там говорится, что разработка проекта обязательно выполняется при возведении следующих типов строительных объектов:

  • для капитальных строительных объектов производственного назначения;
  • для зданий и сооружений непроизводственного назначения;
  • для линейных объектов.

Для успешного согласования проектной документации состав должен чётко соответствовать законодательно установленным нормам.

Состав проекта

Как постановило Правительство РФ, правильно составленный проект должен включать в себя двенадцать разделов, начиная с пояснительной записки

Как постановило Правительство РФ, правильно составленный проект должен включать в себя двенадцать разделов. Также отдельно оговаривает состав разделов проектной документации. Так, в проекте должны быть:

  1. Пояснительная записка.
  2. Генеральный план. В этот раздел входят градостроительные решения и схема планировки земельного участка с расположением и привязкой проектируемого объекта и обязательным указанием окружающей застройки.
  3. Раздел, содержащий в себе весь перечень архитектурных решений (планировка, фасады, разрезы).
  4. Объёмно-планировочные решения относительно будущей постройки и конструктивные решения.
  5. Технологические решения с пояснительной запиской.
  6. Сведения об инженерной инфраструктуре, технических мероприятиях, сетях обеспечения.
  7. Проект организации строительного производства.
  8. Если в ходе строительства предполагается произвести снос капитальных строительных объектов, то это должно быть подробно отражено в отдельном разделе.
  9. Раздел, связанный с мероприятиями по охране окружающей среды.
  10. Отдельный раздел делается и для описания мероприятий, которые предпринимаются для облегчения доступа в строение маломобильных групп населения.
  11. На мероприятия, направленные на повышение энергоэффективности строительного объекта, отводится также целый раздел.
  12. Сметный расчёт.
  13. Пакет используемых документов и литературы.

Стоит добавить, что некоторые разделы содержат определённые подразделы. Например, раздел об инженерной инфраструктуре содержит в себе подразделы о сетях электроснабжения, водоснабжении и канализации, отоплении и вентиляции, газоснабжении, кондиционировании и связи.

Если в составе проекта должны присутствовать другие разделы, которые не включены в список обязательных разделов, утверждённых законодательно, то перечень этих пунктов оговаривает в договоре между заказчиком и исполнителем проекта.

Структура проекта

В составе любого проекта должны быть графические и текстовые материалы, которые будут давать полную информацию о строящемся объекте

В составе любого проекта должны быть графические и текстовые материалы, которые будут давать полную информацию о строящемся объекте. В частности текстовые материалы должны содержать:

  • полные сведения о строительном объекте;
  • описывать различные архитектурные, строительные и технические решения;
  • давать пояснения и ссылки на нормативные документы, сортаменты строительных материалов и иные источники, которые задействуются в ходе разработки проекта;
  • все решения, которые были приняты в проекте, должны обосновываться расчётами.

Что касается графических материалов, то в них все принятые решения должны отображаться наглядно. Для этого можно использовать:

  • различные графические схемы;
  • чертежи;
  • таблицы;
  • фото фиксации;
  • наглядные демонстрации объекта строительства (трёхмерное изображение, фасады или макет).

О достоинствах и недостатках СИП панелей

О свойствах СИП панелей говорилось выше, теперь стоит рассмотреть подробную положительную характеристику данного стройматериала.

Высокая технологичность и короткие сроки монтажа

SIP панели – это высокотехнологичный стройматериал, готовый к непосредственному проведению монтажных работ, как и фасадные панели под дерево, видео с которыми смотрите здесь https://fasdoma.ru/ventiliruemye/fasadnye-paneli/pod-derevo.html.

Поверхность стен из ОСБ ровная, спустя время не подвергается усадке, и является приемлемым решением для бескаркасной облицовки с помощью гипсокартона. Поэтому после возведения дома, обустройства крыши приступают сразу к его отделке. В итоге можно сэкономить средства и время на проведение отделочных работ. Возведение загородных домов с применением СИП панелей можно проводить круглый год.

SIP панели обладают высоким уровнем теплоемкости

При толщине в 174 мм сип панель может заменить более 2 метров кирпичной стены. По результатам исследований, которые проводились в Северной Америке, уровень теплоемкости такого дома наполовину выше, чем у дома, возведенного по обычной каркасной технологии. Именно по этой причине строительство домов в северных регионах планеты осуществляется с использованием СИП панелей.

Кроме этого, сэндвич-панели участвуют в экспериментах по возведению домов, которые имеют замкнутый энергетический оборот, т.е. способные полностью возвращать теплоэнергию. Имеет значение тот факт, что стена, собранная точно в соответствии с технологией из этого материала, является однородной по теплопроводности, у нее нет значительных проводников холода, она не пропускает потоки холодного воздуха, при этом не утрачивает таких качеств даже спустя много лет.

Дом, возведенный из СИП панелей, надежный и прочный

В нашей стране, как правило, для укрепления сэндвич-панелей применяется брус из дерева, а также самоклеющиеся нащельники. Создавая прочную несущую конструкцию вместе с панелями, такой дом способен выдержать нагрузку в 3 раза больше расчетной. Возведенные дома по такой технологии опережают по прочности обычные каркасные конструкции, щитовые, дома из бруса и дерева.

Относительно небольшой вес дома

При площади дома в 200 кв. м. его вес достигает 15 тонн. Такой показатель приблизительно в 20 раз меньше, чем имеет дома из кирпича при аналогичной теплоемкости. Благодаря легкой конструкции можно закладывать недорогой и нетрудоемкий фундамент.

Небольшой вес панелей не требует применения спецтехники.

СИП панели просты в сборке

Устройство и сборка может производиться вручную, к работе привлекается бригада из 3-4 строителей, как и при обшивке бетонной лестницы деревом.

СИП панели позволяют увеличить пространство внутренних помещений

Для сравнения можно привести следующие данные:

  • Толщина СИП панели равна 174 мм.
  • Укладка кирпича в два ряда – 510 мм.
  • Толщина стены из пенобетона равна 450 мм.

При этом отмечается увеличение внутреннего пространства дома. Если в качестве примера взять дом в 100 кв. м., то площадь внутреннего помещения получается:

  • С применением сэндвич-панелей – около 93 кв. м.
  • Стены из кирпича – 80 кв. м.
  • Из пенобетона – 82 кв. м.

Строительство домов из СИП панелей позволяет экономить энергоресурсы

Расчет отопления дома осуществляется по формуле: на 1 кв. м. необходимо энергии в 100 Вт. Однако для домов из СИП панелей потребуется меньший расход: на 1 кв. м. уходит потребление около 25 Вт.

Таким образом, оплата за энергоресурсы снижается в пять раз.

Указывать слабые стороны СИП панелей, не учитывая всю конструкцию дома, не имеет смысла, как и оптимальную ширину лестницы, описанную в статье. Любое сооружение – это не только один какой-либо материал, это целая конструкция, которая состоит не только из строительного материала, но и имеет определенный тип формы, предназначение.

В конструкции дома слабые стороны материала могут вообще никак не выявиться, либо могут быть устранены техническими решениями.


Вариант каркасного дома

К недостаткам СИП панелей приписывают:

  1. Горючесть стен из данного материала.
  2. Плохая экология.
  3. Подверженность грызунам.
  4. Отсутствие естественной вентиляции приводит к тому, что дом из панелей необходимо постоянно проветривать.
  5. Может наблюдаться небольшая вибрация по стенам от закрытия дверей и окон.

Однако все перечисленные недостатки могут быть устранены качественной сборкой, технологией производства и типом конструкции. Поэтому большинство слабых сторон – это просто миф, который повсеместно опровергается на страницах в интернете.

Особенности участка при разработке проекта

При разработке проекта необходимо учесть все особенности участка. С этой целью проводятся инженерно-геодезические и геологические исследования. Такие работы позволяют получить информацию о рельефе будущего места застройки, оценить прочность грунта, а также состав и характер грунтовых вод. Последние показатели играют главную роль в процессе закладки фундамента.

Принимая во внимание особенности проектирования дома загородного типа, нужно не забывать, что началом служит распределение территории земельного участка. Проводится его зонирование в соответствии с правилами и нормами расположения всех объектов: и уже имеющихся на участке, и тех, которые будут возведены

Существуют строгие нормы расстояний между строениями на самом участке, объектами соседних территорий, а также правило «красной линии», т. е. визуальной черты, разделяющей застройку и магистрали, дороги, проезды, другие общественные места. От объекта, возводимого на участке, до красной линии улицы должно быть не менее 5 м.

Зонирование участка позволяет учесть все требования и нормативы, которые необходимо соблюдать, ведя частное жилое строительство.

Что входит в состав проекта дома из газосиликата и кто его составляет

В проектный альбом жилого здания входит комплект чертежей, начиная с фундамента и заканчивая кровлей. Кроме того, в него включается подробное описание расположения всех коммуникаций с узлами, переходниками и типами подключений. Важная часть проекта – смета с перечнем всех необходимых для строительства материалов. Проект в обязательном порядке должен содержать данные разработчика и сведения о его лицензии.

Такой проект может быть бесплатным или коммерческим. Тем, кто собирается сэкономить на покупке профессионального материала, стоит помнить, что бесплатные проекты, выложенные на интернет-ресурсах, могут не иметь авторства и не соответствовать строительным нормам. Следовательно, и в случае какой-то неудачи спросить будет не с кого.

В случае острой необходимости разумно будет хотя бы показать бесплатный проект профессионалу для проверки

И помните, что проект должен соответствовать архитектурно градостроительным нормам и требованиям СНиП. В документации домов из пеноблоков обязательно должны быть учтены требования противопожарной безопасности. И для вашего же благополучия строительством должны заниматься мастера, имеющие соответствующее образование и допуски.

А кто может составить грамотный план строительства? Есть два самых доступных варианта: проект может предложить проектно-архитектурное бюро, которое есть в каждом городе, или компания-застройщик, в штате которой есть квалифицированные специалисты в этой области.

Рассмотрим немного подробнее разделы проекта и что в них должно входить:

Раздел архитектурный

Эта часть проекта коттеджа содержит полный перечень чертежей, общие характеристики и спецификации проекта и поэтажный план. В поэтажном плане указываются все помещения с их размерами, площадью и расположением. Кроме того, в этом плане указано местонахождение дверных и оконных проёмов, вентиляционных ходов. Здесь же обозначается толщина внутренних и наружных стен, этажная высота.

В архитектурном разделе должен быть чертёж фасада дома со всех сторон

На фасадном чертеже должны быть размечены окна, двери, балконы, веранды, гаражные ворота и все фасадные элементы: коньки, свесы и так далее.

Ещё одна важная часть – чертежи в вертикальном, продольном и поперечном сечении всего здания. Благодаря этим рисункам можно наглядно определить высоту этажей, наклон кровли, глубину подвального или цокольного помещения.

Проекты домов из газобетона: конструктивный раздел

Конструктивная часть проекта содержит подробные схемы расположения лестниц, перегородок, стропил, перекрытий, частей фундамента.

Здесь должны быть описаны все конструктивные узлы со спецификацией стройматериалов

Для наиболее сложных частей конструкции готовятся отдельные чертежи с подробной детализацией и привязкой по осям конструкции.

Инженерный раздел проекта дома из газоблока

В инженерной части находятся схемы отопления, водоснабжения, канализации и электрификации дома. Здесь же указано всё необходимое для функционирования систем оборудование и последовательность его подключения. Планы расположения коммуникаций поэтажные.

В части, касающейся электрического оборудования здания, должны прилагаться расчеты мощности и указания по подключению основных потребителей

Как выбрать подрядчика

Многие владельцы участков предпочитают полагаться на рекомендации хороших друзей и знакомых, лично сталкивавшихся со строительством. Эту стратегию можно расширить и усилить дополнительными действиями:

  • Изучение вариантов. Добросовестные строительные фирмы охотно предоставляют свои квалификационные сертификаты, рекомендации и портфолио с выполненными работами.
  • Заключение договора. В нем прописывается перечень работ, сроки их выполнения, оплата и дополнительные условия по желанию застройщика (штраф в случае невыполнения условий, уборка территории от строительного мусора).
  • Материалы. Их качество обязательно надо контролировать, для чего лучше подключить независимый технадзор или хотя бы проверять, чтобы закупленные материалы соответствовали СНиПам.
  • Работа службы технадзора. Специалисты службы могут проконтролировать выполнение строительных норм, что поможет сократить расходы. Кроме того, технадзор дополнительно может проверить договор, смету и саму компанию еще до начала строительства.

Проекты

Можно рассмотреть примеры готовых планов, чтобы понять, как обустроить длинный дом. Такие проекты обычно подразумевают 1-2 этажа, при этом коттедж может быть кирпичным или каркасным. Трехэтажный вариант может стать оригинальным решением, однако, здание будет достаточно тяжелым. Это накладывает ряд ограничений – не на всех участках можно вести такое строительство, поэтому подобные дома рассматриваются гораздо реже.

Внутреннюю компоновку помещений нужно распланировать так, чтобы вместить все необходимое – технические зоны, общее и личное пространство. С учетом этого проект стоит подбирать индивидуально – не всем нужен дом с тремя спальнями. Даже здание с шириной не более 6 метров может быть комфортным и удобным, если все правильно спланировать. Также популярные варианты – это 7х11 или 9 на 13. Подобные коттеджи могут использоваться в качестве дачного дома или жилья для молодой пары.

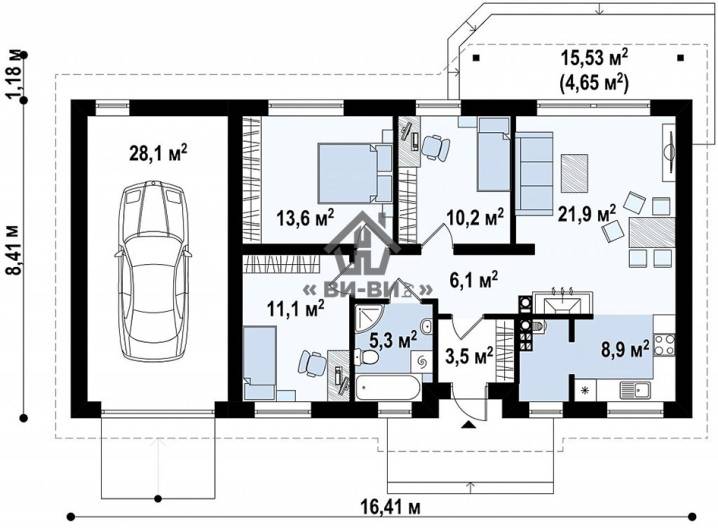

Одноэтажный

На примере этого проекта можно рассмотреть все особенности небольшого дома. Здание одноэтажное, но при этом вмещает все необходимое:

  • есть кухня, совмещенная со столовой и гостиной;
  • общая зона не разделена на отдельные помещения, что позволяет создать ощущение простора;
  • в другой части дома расположена одна большая спальня и две поменьше – они могут использоваться как детские или гостевые, также при желании можно обустроить в отдельной комнате кабинет;
  • санузел в этом здании один, совмещенного типа;
  • также под крышей имеется гараж.

Дополнительно на крыльце можно обустроит летнюю террасу для отдыха. Площадь такого дома составляет 113 кв. м. Этот проект подходит для проживания семьи из 2-4 человек. Интересная особенность – на схеме предусмотрен камин, который может стать оригинальным решением в интерьере гостиной. Обустроить его в частном коттедже не очень сложно, подобную идею можно взять на заметку.

Двухэтажный

Небольшой участок накладывает определенные ограничения. Дом в два этажа позволяет расширить жилую площадь и уложиться в заданные рамки. Размеры этого сооружения – 9х13, но при этом внутри есть все помещения для комфортного проживания:

  • на первом этаже расположилась общая зона – в ней сочетается гостиная, кухня и столовая;
  • также рядом находится небольшая спальня и санузел;
  • помимо этого, предусмотрен гараж на одну машину, а с другой стороны дома есть летняя терраса;
  • второй этаж вмещает три спальни – одну большую и две маленьких, один санузел и гардеробную;
  • кроме того, у дома есть балкон.

Коттедж с такой планировкой подойдет для большой семьи – есть место, чтобы обустроить отдельные детские комнаты и обеспечить каждому ребенку личное пространство. Балкон и терраса – удачное решение, летом там можно проводить время с родными и друзьями. Общая жилая площадь этого сооружения – 140 кв. м.

В чем суть строительства каркасного дома

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.

Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.

Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.

Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».

Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.

При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.

А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами
