Как врезать замок в межкомнатную дверь

Принцип работы

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери. Учтите расстояние, необходимое для длины язычка и габаритов запорного механизма

Немаловажно рассчитать высоту установки, как правило, ручки располагаются на уровне пояса взрослого человека. Если речь идет о детской комнате, то руководствуйтесь данными ребенка

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери

Далее готовим отверстия под монтаж. От края двери отмеряем примерно 60 мм – это стандартная длина язычка. Она может отличаться, поэтому нелишним будет этот вопрос уточнить. Для того чтобы определить габариты механизма, его освобождают от накладок и прикладывают к двери, очерчивая границы.

В случае если помимо ручки будет присутствовать другой элемент, для него также проводится разметка

На торцевой части двери отмечают место для входа язычка, важно расположить его точно в средней части полотна и сделать все метки максимально аккуратно. Полотно просверливают сверлом с коронкой до половины требуемой толщины, а потом продолжают работу, с другой стороны

У вас должно получиться абсолютно ровное отверстие, расположенное строго перпендикулярно поверхности полотна. Дрель держите ровно, нельзя ни на миллиметр отклоняться, иначе вы рискуете получить перекос, а значит неправильную работу ручки. Столь же аккуратным надо быть и при изготовлении места для язычка. Лучше всего это делать долотом. Перед тем, как установить ручку на межкомнатную дверь, нужно наметить места для болтов. Засверлите каждый наполовину, затем проверьте результат, если ровно – просверливайте до конца.

Следующий этап – создание паза для язычка. Отметить его расположение в коробке можно двумя способами:

на собачку нанести любое красящее вещество, например, мел или каплю краски. Закрыть дверь и немного повращать ручку, оставленный след и будет меткой;закрыть дверь и вставить между ней и коробкой линейку, по которой проставить отметки-уровни.

После того, как работа завершена, убедитесь, что ручка прикреплена и функционирует правильно. Если вы допустили ошибку и вам придется устанавливать новую ручку на место старой, то учтите следующее:

  • новый элемент должен совпадать по размерам с уже существующими отверстиями;
  • то же касается и декоративных накладок, в противном случае будет виден зазор, который испортит весь внешний вид двери;
  • уменьшить отверстие можно при помощи шпаклевки, но такую «заплатку» придется зачищать и, скорее всего, подгонять под цвет полотна; в случае если, наоборот, новый механизм больше, то увеличить место под него можно с помощью долота.

Врезка замков в деревянную дверь: технология

Чтобы произвести врезку замков в деревянную дверь, первоначально необходимо сделать определённые отметки мест для сверления отверстий. Первая отметка по высоте. Здесь существует много споров, на каком именно расстоянии от пола должна располагаться ручка замка. И споры эти родились из инструкций к замкам, где каждый производитель указывает различное расстояние. В основном эта цифра или 95 или 100 см. Чтобы определиться я дам вам в этом совет. Высота замка напрямую зависит от роста тех, кто будет им пользоваться! Соответственно, если человек имеет рост ниже среднего, то удобнее ему будет иметь ручку на двери в 95 см, а то и в 90 а если же человек высокий, то, естественно, замок должен находиться не ниже 100см.

Итак, с этим мы разобрались и на примере мы отметим высоту в 95 см.

Отмечается она от нижнего края полотна. Следующая отметка в 6 см будет от торца двери.

Пересечение этих отметок и будет первым местом сверления.

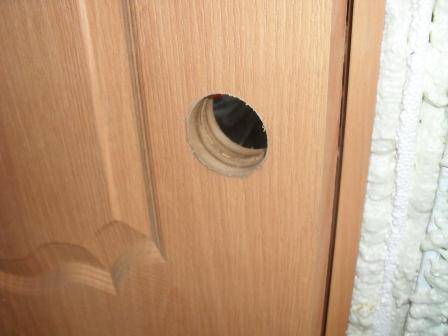

Отверстие мы будем делать кольцевой пилой из набора по врезке замка с использованием дрели или шуруповёрта.

Глубина кольцевой пилы небольшая и потому просверливает она только до середины полотна. Это сделано для того, чтобы не было сквозных сверлений, из-за которых может повредиться облицовка двери. Продолжить работу нужно с противоположной стороны.

Далее делаем такую же отметку в 95 см.

На торце полотна и высверливаем её перьевым сверлом (в простонародье «пером») из того же набора по врезке замка.

После этого нужно примерить защёлку (фото 8) и, если она свободно входит и не требует дополнительного расширения на 1-2 мм, обвести её острым лезвием ножа

и получившуюся метку углубить так,

чтобы крепёжная часть защёлки была вровень с торцом двери.

Крепится она на 2 шурупа, но перед этим под них необходимо просверлить отверстия на 3 мм для предотвращения трещин в древесине.

После этого скрепляем ручки замка.

Крепятся они, стягиваясь друг с другом посредством 2-х длинных винтов, проходя насквозь одной из частей.

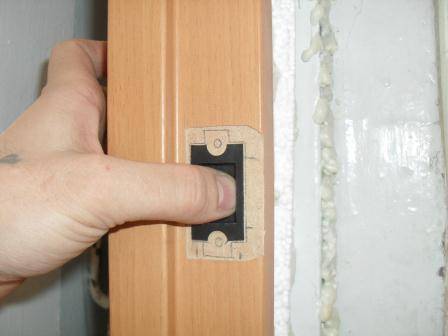

Далее мы переходим к коробке двери. На ней мы должны отметить место для ответной планки. Чтобы это сделать, закрываем дверь и от язычка защёлки даём отметки.

После этого, открываем дверь и, прикладывая ответную планку к предполагаемому месту крепления, обводим так же ножом.

По получившейся отметке вырезаем гнездо глубиной равной толщине ответной планки,

т.е. сидеть она должна вровень со стойкой, так же как была врезана защёлка. После этого отмечаем отверстия для крепления планки

и, приложив декорирующий короб ровно по центру,

даём отметки для его врезки.

Далее высверливаем это место тем же пером, что использовали при врезке защёлки.

Углы дорезаем при помощи стамески.

После проделанной работы нужно вставить короб в вырезанное гнездо

и обвести его по краям.

Для сокращения работы можно уменьшить периметр врезания путём уменьшения его на самом коробе, как это сделал я. Так же можно и вовсе вырезать ушки короба, при этом это никак не повлияет на качество врезки.

По полученным отметкам нужно стамеской углубить короб на его толщину, при этом так же, не забывая и места под крепление шурупов.

Далее нужно вставить короб,

высверлить вышеупомянутым сверлом на 3 мм отверстия

и затянуть шурупами.

Последнее, что нужно сделать — это проверить люфт. Дверь должна плотно закрываться. Если люфт присутствует, его можно отрегулировать при помощи язычка ответной планки, постепенно её отгибая.

И ещё: если замок от производителя плохо смазан, смажьте его во время сборки.

Установка деталей замка

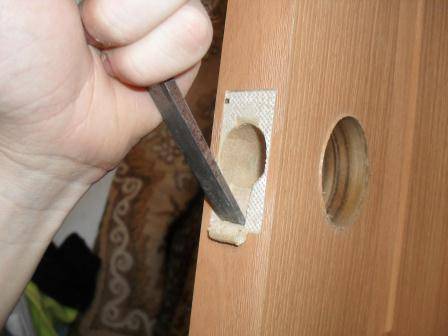

Стамеской производят выемку для установки пластины замка.

Пластина прикладывается к торцу, обводится карандашом, а затем по этому контуру делается надрез канцелярским ножом. Это необходимо для того, чтобы аккуратно срезать пленку, покрывающую дверное полотно. После чего стамеской выбирается слой, толщиной чуть менее толщины накладной пластины замка – при подтягивании шурупами она встанет вровень с плоскостью торца. По разметке высверливаются отверстия под шурупы.

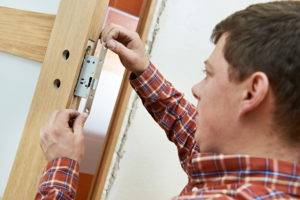

Можно приступать к установке замка с ручкой.

Механизм фиксируется винтами.

Прежде всего, обратим внимание на запорный язычок – если он имеется, то должен располагаться с внутренней стороны комнаты. В комплекте замка имеется ключик, при помощи которого декоративная розетка отсоединяется от замкового механизма

Замок состоит из двух ручек: одна соединена со штырями, в другой имеются отверстия под штыри. Ручки вставляются с противоположных сторон полотна таким образом, чтобы штыри вошли в имеющиеся для них отверстия. Винтами цилиндровый механизм фиксируется на двери. До появления щелчка устанавливаются декоративные розетки.

В торце монтируется пластина с запорным язычком и закрепляется шурупами. На этом установка дверных ручек завершена. Следующим этапом будет выемка отверстия и установка пластины под вход запорного язычка на дверном проеме напротив.

Пластину под замок устанавливают на дверной косяк и фиксируют шурупами.

Если вы купили магнитный замок, устанавливать его нужно будет в соответствии с приведенными выше инструкциями согласно форме механизма. При этом нужно будет выводить провода контроллера при установке корпуса в отверстия двери. Если вы не уверены в собственных навыках при работе с электропроводами, лучше пригласить специалиста. Это позволит поставить замок с магнитным контроллером правильно и быстро.

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

  1. Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
  2. Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
  3. Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
  4. Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

  • шпингалеты;
  • фалевые;
  • защелки с фиксатором;
  • врезного типа;
  • накладные;
  • магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

  1. МДФ шириной 35 мм.
  2. МДФ шириной 45 мм.
  3. Деревянная дверь новой конструкции (ширина филенок от 50 мм).
  4. Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ – 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.

Подборка замка для двери из дерева

Прежде чем выбрать замок, требуется ответить на вопросы о замке:

  1. Какой формы он должен быть: накладной или врезной?
  2. Какую степень защиты должен иметь замок?
  3. Какой замок подойдет к деревянной двери визуально (цвет, форма, размеры)?

  4. Как он будет открываться и закрываться изнутри?

Замки для двери делятся на виды – реечный, кодовый, электронный, цилиндровый, сувальдный. Реечный замок представляет собой простую конструкцию, которую легко взломать, можно самому поломать, имеет примитивный вид.

При взломе замок высверливается или выбивается сердцевина. Но, производители добавляют в материал замка специальные элементы, об которые ломается сверло от дрели. Такой замок имеет продолжительный срок эксплуатации, легко меняется, может иметь специальные пластины, которые также являются преградой для взломщика.

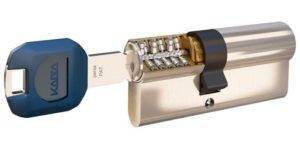

Так выглядит цилиндровый врезной замок


Сувальдный замок – надежная конструкция. Такой замок практически не поддается взлому. Для открытия без ключа профессионал использует 2 отмычки. Внутри замка находятся сувальды, которые приводятся в движение при помощи ключа.
Кодовый замок – для открытия замка следует ввести определенный код. Данный замок не ставится в деревянную дверь.
Электронный замок – не обустроен замочной скважиной. На нем есть одна кнопка для открытия, которая стоит внутри помещения. Для открытия без кнопки должен быть сигнал со стороны.
После того как решен вопрос о замке можно приступить к набору необходимого инструментария.

Инструкция по врезке личинки замка

Многих интересует, как врезать замки, когда фурнитура (ручка) на дверце установлена. Можно вставить замок с личинкой. Они имеют форму прямоугольника, но для монтажа подойдет стандартный набор инструментов.

Посмотрите план по монтажу в таблице ниже.

1.Необходимо провести прямую вдоль торца по предполагаемому месту монтажа.
2.Ограничиваем высоту, приложив замок к поверхности.
3.Просверливаем продольными линиями отверстия близко друг от друга.
4.Затем нужно рассверлить продольное отверстие, чтобы оно подошло к габаритам замка и устраняем стамеской лишние части.
5.Вставляем замочную конструкцию в подготовленное место, закрепляем саморезы и с помощью канцелярского ножа нужно прорезать края на поверхности.
6.Затем замок снимается и стамеской подбирается потай.
7.Теперь нужно приложить замок к двери, острием отметить место для личинки и обвести всю личинку по контуру простым карандашом. Так делают с обеих сторон дверей.
8.Следующим шагом необходимо высверлить место для личинки, немного шире, чем отмеченный контур.
9.Рассверлите отверстия для саморезов сверлом диаметром 2-3мм, установите замок и прикрепите саморезы.
10.Закрепите в замке личинку, проверьте работу и поставьте накладки на саморезы.

Ответная часть устанавливается аналогичным способом: отмечаются места выдвижного регеля, декоративной накладки и прорезаются на косяке, затем рассверливаются отверстия для регелей и саморезов, закрепляется декоративная часть и проверяется работоспособность.

Монтаж запорного механизма без фрезера

Чтобы осуществить монтаж запорного механизма без этого вида инструмента вам потребуются измерительная линейка и карандаш, а также стамески различной ширины и круглые напильники. Основной рабочий инструмент — электродверь и набор сверл 10-14 мм. Осуществить дальнейшие действия вам поможет подробная инструкция:

  • Отметьте нужное расположение ручки на полотне, отступив от пола 70-100 см. Приложите запорный механизм боком к лицу полотна. Отверстия вглубь двери, произведенные сверлом, проделываются под небольшим углом.
  • Стамеской выравнивается поверхность гнезда. Приложите замок к лицу двери, наметьте сердцевину, сделайте два отверстия и выровняйте их напильником. Эти действия осуществляйте на противоположной стороне полотна.
  • Конструкция вставляется в паз, продевается стержень для ручек. Язычок замка нужно выставить наружу. Отметки для него ставятся на косяке полотна, по которым будут проделываться паз для ответной части замка. Планка крепится по мере готовности запорного механизма.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

  1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
  2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

  1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

  1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
  2. По меткам при помощи треугольника проводим горизонтальные прямые.
  3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Сборка и регулировка

Остаётся только окончательно собрать замок, отрегулировать, если понадобится, его работу, и окончательно закрепить все крепёжные элементы. Сразу стоит отметить, что не нужно слишком усердствовать с крепежом, особенно в тех замках, где части устройства скрепляются между собой с разных сторон полотна. Сильная затяжка винтов может деформировать корпус, и будет тяжело работать запорный механизм, вплоть до заклинивания.

Так как защёлка уже стоит на нужном месте, то необходимо вставить ручки. Первым делом устанавливается ручка с крепёжными винтами, которые нужно перед установкой выкрутить. После этого ручка вставляется своей квадратной осью в отверстие замка и в собственное отверстие в полотне до упора.

Другая ручка в современных моделях часто фиксируется на цилиндрическом корпусе и имеет снимающуюся декоративную планку. Сначала ручку и декоративную планку нужно снять с корпуса, утопив фиксаторы, и только потом корпус устанавливается в соответствующее отверстие в полотне навстречу квадратной управляющей оси от противоположной ручки, насаживается на эту ось до упора. Затем в отверстия вставляются крепёжные винты, и ими две стороны ручек скрепляются друг с другом.

Теперь останется только возвратить на корпус декоративную планку и ручку, утопив фиксаторы на корпусе. Они вдеваются на корпус до момента срабатывания фиксаторов, вышедших из заглубления в крепёжные пазы этих элементов.

Монтаж запорного устройства закончен, и нужно отрегулировать свободный ход механизма замка и его чёткую работу. Это можно проверить путём поворота ручки. Она должна легко и без зазоров двигаться, а после её отпускания сразу же возвращаться на место. В случае тяжёлого хода или заклинивания необходимо немного отпустить крепёжные винты. Наоборот, если имеются посторонние звуки и люфты в механизме, то винты крепежа нужно закрутить поглубже.

Требуемый инструментарий

Перечень нужных инструментов состоит из:

  • карандаша для выполнения разметки;
  • столярного треугольника;

Треугольник

  • рулетки;
  • шуруповерта;
  • плоской и крестовой отвертки;
  • перьевого сверла, сверла по дереву 0,6 см и подходящей коронки;

Перьевое сверло

  • молотка и стамески;
  • долота;
  • стапеля;
  • ручного электрофрезера.

ДолотоСтамеска

Сегодня в продаже есть наборы инструментов с требуемыми сверлами и коронками.

Как врезать ЗМ фрезерным станком

Прикрепите замок к двери на расстоянии 1 метр от пола. Ручку можно смонтировать на другой высоте, это уже зависит от ваших предпочтений. Теперь определитесь с глубиной врезки: треугольником обмеряйте корпус ЗМ и отметьте глубину карандашом, верхнюю часть замка обведите по контуру.

Определите место, где будет располагаться замочная скважина и защелка. Замок измерьте от конца до центра скважины, сделайте на двери разметку. Далее перьевым сверлом сделайте отверстия для скважины и защелки.

Теперь отметьте будущую выемку под ЗМ. Прислоните его к торцевой стороне дверного полотна ригельной планкой. Вставьте в фрезер соответствующую фрезу и сделайте углубление. Проконтролируйте, чтобы вход ригельной палки в дверь было полноценным.

Теперь сделайте выемку для ЗМ. «Зарядите» фрезер пазовой фрезой и врежьте ею желоб (он должен четко помещать механизм замка). Чтобы сделать края выемки эстетичными, обработайте их стамеской и молотком.

Удалите из углубления стружку и поместите туда замок. Ригельную планку прикрепите саморезами к боковой части двери и установите дверную фурнитуру.

Как поставить ЗМ без фрезера

Отсчитайте 0,7-1 метр от низа двери, пометьте расположение будущего ЗМ. Приложите его боком и разметьте его внутреннюю часть и отметьте ширину задней части. Основываясь на разметке, просверлите отверстия. Затем с помощью сверла сделайте углубление в двери. При выполнении этого действия держите дрель под углом.

Стамеской выровняйте гнездо, чтобы оно смогло полностью поместить ЗМ. Приложите запор к «лицу» двери и отметьте, как будет располагаться ручка и сердцевина. После проделайте соответствующие отверстия и выровняйте их напильниками. Аналогичную процедуру выполните и на другой стороне дверного полотна. Вставьте конструкцию в паз, проденьте стержень, на который закрепите ручки.

Запорный язычок выставите наружу. Поставьте для него отметки на дверном косяке, с помощью стамесок сделайте углубление, в которое поместится замочная планка. После того, как вы закрепите планку, ЗМ можно уже пользоваться.

Вывод

Врезка замка в межкомнатную дверь дело не хитрое и любой домашний мастер способен и ним справиться. Главное не забывайте о тех мелочах, на которые мы указали в статье.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

https://youtube.com/watch?v=aieEzdc_vw8

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
