Сетка для заливки фундамента
В некоторых случаях может использоваться армирующая сетка. Она способна обеспечить долговечность и прочность конструкции
Для этого очень важно подобрать изделие с необходимым размером ячейки, шагом между поперечными выступами и высотой выступа
Для монтажа в опалубку необходимо сначала собрать металлический каркас из сетки для фундамента. Для этого нужно подобрать стержни оптимального диаметра стержня и соединить их подходящим способом (в зависимости от типа арматуры).
В процессе эксплуатации бетон работает исключительно на сжатие, а сетка позволяет добавить в работу фундамента процесс растяжения. Для этого бетон армируется ещё и по бокам, в центре бетонной конструкции вертикальное армирование не производится.
Преимущества и где используется
Популярность использования стеклопластиковой арматуры для ленточного фундамента связана с массой достоинств, среди которых:
- Отсутствие уязвимости к коррозийным процессам. За счет этого свойства стеклопластик можно использовать в среде с высокой влажностью или другими агрессивными воздействиями.
- Небольшие габариты и вес. Это способствует комфортной транспортировке и использованию материала. Процесс армирования не требует больших затрат человеческой силы. Материал легко сматывается в бухты и легко доставляется на строительную площадку.
- Доступная стоимость. Композитные изделия намного дешевле аналогов из стали.
- Повышенные прочностные свойства. Арматура из стеклопластика характеризуется высокой прочностью, которая в 2-2,5 раза превышает прочность прутьев из металла с одинаковым сечением.
- Низкая теплопроводимость, устойчивость к электрическому току. Конструкции из бетона не способны защитить постройку от потери тепла, и их дополнительно утепляют изоляционным материалом, поэтому низкие теплопроводные свойства композита не играют большой роли. Непроводимость электричества — важный момент, который защищает постройку от разрядов.
Однако кроме положительных черт, армирование ленточного фундамента стеклопластиковой арматурой имеет и недостатки:
- Конструкция не обладает устойчивостью к изгибам, поэтому она не способна поглотить растягивающие нагрузки. Поскольку арматуру укладывают на бетонную поверхность, она уже подвергается предельным растяжениям.
- Области использования материала ограничены, поскольку его можно устанавливать только в натянутом виде.
- Для возведения крупногабаритных и многоэтажных построек стеклопластик не подходит. Поэтому чаще всего он востребован при решении несложных задач новичками.
- Невозможность использования сварочного оборудования для соединения элементов. В большинстве случаев сварку задействуют при возведении крупногабаритных каркасов. Для обустройства фундамента частного дома подходит метод пошаговой вязки прутьев.
Материал появился относительно недавно и считается не до конца изученным.
Сферы применения включают как жилищное, так и промышленное строительство. Использование стеклопластиковой арматуры в фундаменте обретает большой спрос, что связано с рядом преимуществ над бетонными конструкциями.
Сегодня такой арматурой укрепляют берега водоемов и дорожные покрытия, размещенные в проблемных зонах с постоянными агрессивными воздействиями.
При частном строительстве изделия необходимы для укрепления:
- Сооружений из бетона, которые выполняют ограждающие функции. При этом задействовать материал для армирования несущих конструкций запрещено.
- Фундаментов ленточного или другого типа.
- Пенобетонной или газобетонной кладки.
Технические характеристики
В 2012 году был утвержден ГОСТ, четко регламентирующий требования к продукту:
- Диаметр- от 4 мм до 32 мм ;
- 800 МПа.(МПа- максимальный предел прочности при растягивании арматуры- показатель силы площади его поперечного сечения при растяжении материала);
- 300 МПа- максимально возможный показатель прочности сжатия;
- >150 МПа-максимальная прочность;
Плюсы и минусы стеклопластиковой арматуры
Стеклопластиковая арматура за короткий период времени успела себя зарекомендовать, как достойный связующий материал, который не уступает металлической альтернативе, а даже имеет ряд преимуществ по сравнению с ней.
- Стеклопластиковой арматуре не страшна коррозия.
- Легкая. Металлическая арматура примерно в 10 раз тяжелее стеклопластиковой .
- Малая теплопроводность- защита стен и фундамента от перемерзания, что особо актуально в северных широтах нашей страны.
- Цена, является достоинством данного вида арматур.
- Не теряет свою прочность при растяжении. Данный показатель выше в 3 раза нежели чем у металлической.
- Не электризуется ( непроводимость тока).
- Монолитна.Металлическая арматура по сверл длинные имеет разрезы, в последствии швы, которые сказываются на прочности не лучшим образом.
- Удобство в транспортировке.Достаточно легкая,, продается в формате «скруток»,не доставит хлопот даже если будете перевозить на легковом автомобиле среднего размера.
- Отсутствие трещин фундамента и стен из-за того арматура из стеклопластика и бетон имеют одинаковый коэффициент расширения при воздействии тепла.
- Возможность приобретения нужного количества.Металическая арматура продается одинаковой длинны -12 метров, велика вероятность купить лишнего, стеклопластиковая арматура продается на метраж.
Не будем оставлять без внимания недостатки данного материала, они у него тоже имеются:
- Высокая вероятность поломки.У металической арматуры этот показатель намного выше, нужно приложить больше усилий чтоб ее поломать.
- Менее безопасна, чем металическая. При поломке велика вероятность образования острых краев и «заусенцев»,которыми можно пораниться и оставить занозу.
Арматура строительная
Пластиковая, она же, полимерная или композитная, строительная арматура, появилась в строительной индустрии не так уж и недавно — ее использование началось примерно в семидесятых годах предыдущего столетия.
На территории бывшего союза она особо «не прижилась», так как с металлом у нас в то время было гораздо «попроще» чем с пластмассами.
А вот в Европе и Америках композитная арматура получила широкое применение.
И, по прошествии стольких лет, «вернулась» к нам уже в усовершенствованном и доработанном виде.
Собственно, разновидности пластиковой арматуры:
- АСП — арматура из стеклопластика, на основе стекловолокна и термоактивных смол, основное достоинство — очень малый вес
- АБП — арматура из базальтопластика, состоит из базальтовых волокон и органических смол, достоинство — устойчивость к агрессивным средам — щелочи, кислоты, соли
- АУП — арматура из углепластика, произведена из углеводородного волокна — самый дорогой вид композитных арматур
- АКК — арматура комбинированная, из смеси стекловолокон с базальтовыми
Отличить основной материал легко по цвету готовой арматуры — стеклопластик дает светлый, желтоватый или почти белый цвет, базальтопластик и углепластик — темные, черные и почти черные оттенки.
Стеклопластиковая арматура — фотогалерея
Окрашенная же композитная арматура может быть совершенно любого цвета и оттенка.
И, что бы не говорили некоторые производители, к прочности, диаметру или иным характеристикам цвет не имеет никакого отношения.
Достоинства композитных арматур:
- не подвержена коррозии
- прекрасно переносит повышенную влажность
- устойчива к воздействию агрессивных сред
- имеет высокую удельную прочность (выше, чем у металлической А-3 в десять — пятнадцать раз)
- обладает низкой теплопроводностью
- диэлектрична (не создаст помех при прохождении волновых сигналов)
- мало весит (легче металлического аналога более чем в пять раз)
- удобна в транспортировке и хранении (можно легко свернуть в бухту)
- экономична и практически безотходна
- устойчива к перепадам температур (рабочие пределы от минус семьдесят до плюс сто 0С)
- долговечна (прослужит втрое дольше металлической)
- экологична (не выделяет никаких вредных испарений)
- стоимость вполне сопоставима с достоинствами
Как и любой материал, арматура из композитов имеет ряд недостатков, о которых следует знать, выбирая именно ее для строительства.
Недостатки пластиковых арматур:
- малоупругий материал — показатели растяжимости в четыре раза ниже, чем у металлической
- хрупкость — без предварительного нагрева в нужном отрезке деформировать композит не получится — попросту треснет
- не переносит высокой температуры — при нагреве свыше ста пятидесяти 0С теряет прочность (базальтопластик — при температуре более трехсот 0С)
Виды инструментов для вязания арматуры
Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры
Вязальные крюки бывают трех видов
Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.
Обычные
Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.
Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.
Полуавтоматические
Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.
Автоматические
Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:
- автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
- для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
- при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
- при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
- стоимость аппарата очень высокая;
- использовать автомат в дождливую погоду нельзя.
Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.
Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:
- электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
- отрезок шланга или готовая рукоятка от другого инструмента;
- точильный станок;
- тиски.
Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.
Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.
Предлагаем ознакомиться: Скважина в бане зимой
Ручной
Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.
Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.
Винтовой
Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.
Механический
Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.
Принцип действия.
Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!
Полезные советы перед началом вязки арматуры
Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.
Связывание арматуры – схема
Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:
- места соединения арматуры разрушаются;
- армирующий каркас распадается;
- бетонная конструкция начинает трескаться.
Сварка армокаркаса на станке
Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.
Схема армирования угла

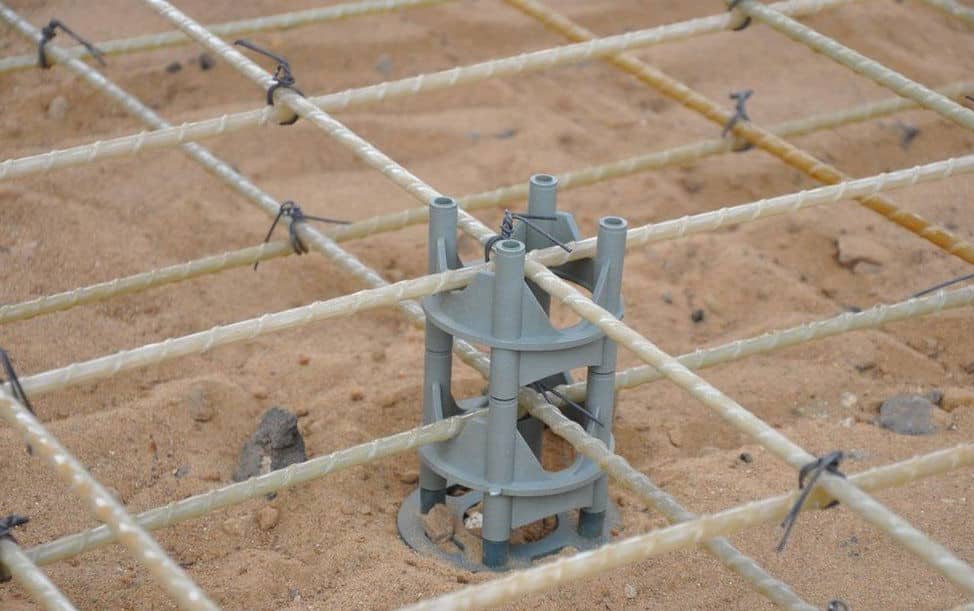

Пластиковый фиксатор для арматуры
В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.
В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента. В таких участках прутья не укладываются под прямым углом, а сгибаются
Перехлесты, при этом, прячутся в стене
В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене
Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении. Принцип правильного армирования
Принцип правильного армирования
Достоинства стеклопластиковой арматуры
Такой вид строительного материала существенно отличается от привычной стальной и имеет массу преимуществ, по сравнению с ней:
- Стойкость к образованию коррозии. Стеклопластиковая арматура совершенно не боится щелочных и кислотных сред.
- Небольшой вес при высокой прочности. Вес такой ее на 10 раз меньше, чем у стальной.
- Низкая теплопроводность, что защищает стены и фундаменты от промерзания, что особо актуально в северных районах.
- Непроводимость тока и отсутствие помех.
- Цена. За ту же цену, что и у стальной арматуры небольшого диаметра можно приобрести стеклопластиковую большего диаметра.
- Высокая прочность материала при растяжении. Этот показатель больше, чем у стальной арматуры в 3 раза.
- Отсутствие швов. Металлические прутья перед транспортировкой режутся под параметры автомобиля, в котором их перевозят. Впоследствии армированная сетка имеет множество соединений, которые являются самыми слабыми местами в фундаменте и стенах. Так как стеклопластиковая арматура поставляется бухтами до 150 м, резать ее не нужно, что приводит к минимальному количеству швов. Транспортировка может осуществляться даже в багажнике легковой автомашины.
- Отсутствие переплаты за количество материала. Металлическая арматура продается одинаковой длиной 12 м, меньше ее уже не приобрести, а стеклопластика можно купить то количество, которое необходимо для строительства.
- Отсутствие необходимости докупать дополнительные инструменты при монтаже стеклопластиковой арматуры, например, сварочный аппарат.
- Одинаковый с бетоном коэффициент расширения при тепловом воздействии — гарантия отсутствия трещин в готовом строении.
Процесс арматурного вязания
Для фундамента столбчатой или свайной конструкции каркас просто необходим. Обыкновенный бетон с добавлением арматуры превращается в железобетон, по этой причине её используют при строительстве домов и других зданий.
Как правильно вязать арматуру своими руками? Есть много способов, но строители применяют вязку с помощью проволоки. Дополнительно применяя такие инструменты, как плоскогубцы, шуруповёрт или просто крючки.
Крючок является самым популярным, универсальным и практичным из всех инструментов при вязки. Процесс выполнения арматурной вязки выполняется в несколько несложных действий:
- Проволоку необходимо связать пополам, затем происходит накидывание арматуры на прутья, которые заранее должны быть параллельно уложены.
- Далее на крючок насаживают образованную петлю и оставшиеся свободными концы.
- Крючок постепенно поворачивают, тем самым затягивая проволоку и надёжно фиксируя арматуру в надлежащем положении.
- И наконец крючок снимается, перед вами готовое соединение.
В том случае, если работа предстоит с ленточным фундаментом, то для этого потребуются пластиковые хомуты для арматуры. Но они, как правило, дорого стоят и не обеспечивают должной надёжности.
Подготовка арматуры
Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:
- Стеклопластиковая арматура
- Вязальная оцинкованная проволока с сечением 1 мм
- Вязальный крючок
Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя. Есть несколько видов крючков для вязания:
Есть несколько видов крючков для вязания:
Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.
Весь процесс делится на шаги:
Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.
Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов
Важно! В углах арматуру можно вязать только вручную, без теплового воздействия. Готовый каркас укладывается в опалубку в горизонтальном положении сеток
Готовый каркас укладывается в опалубку в горизонтальном положении сеток.
Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:
Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ. Это интересно: Идеи покраски стен водоэмульсионной краской — излагаем по порядку
Это интересно: Идеи покраски стен водоэмульсионной краской — излагаем по порядку

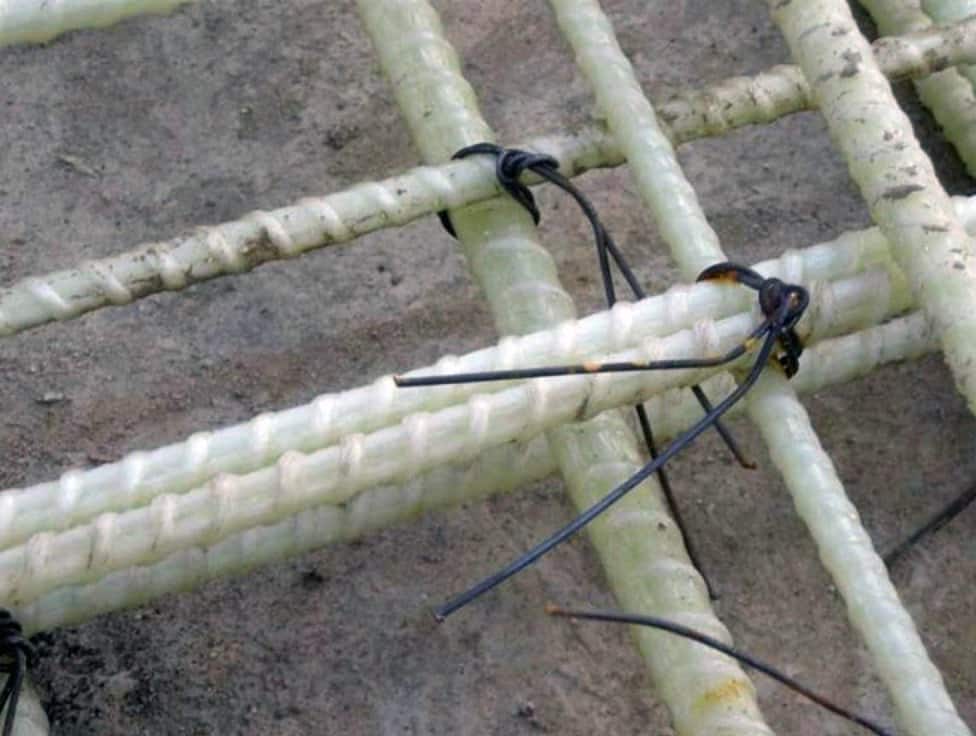

Вязка композитной арматуры
Существует ошибочное утверждение, что вязать композитную арматуру можно только пластиковыми стяжками (хомутами). Конечно же, это не так. Более того, мы рекомендуем вязать обычной обожженной стальной вязальной проволокой. Процесс вязки композитной арматуры ничем не отличается от вязки металлической арматуры
Да и цель одна – зафиксировать каркас до момента набора прочности бетона, далее уже не важно вообще, чем и как вязали стеклопластиковую арматуру
Кстати, необходимо сказать несколько слов о резке композитной арматуры. Не все знают, что перерубать, перекусывать или перепиливать стеклопластиковую арматуру можно, но совсем не нужно. Оптимальный вариант разрезать композит – при помощи болгарки. Дело в том, что перекусывание или перерубание создает микротрещины, которые хоть и не видны невооруженным взглядом, однако уходят глубоко в стержень. В трещины попадает вода и щелочь, а при заморозки-разморозки трещины будут расширяться, разрушая постепенно арматуру.
Важно! При резке композитной арматуры следует принять необходимые меры безопасности – защитить глаза и органы дыхания, поскольку мелкая пыль от базальтовых или стеклянных волокон крайне вредна
Схемы распределения арматуры в конструкции каркаса ленточного фундамента
Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.
Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:
- Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
- Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
- Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
- Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.
Одна из самых простых схем армирования ленточного фундамента неглубокого заложения
- Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя. Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
- Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
- Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.
Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.
Как вязать арматуру из стекловолокна
В последнее время стеклопластиковая арматура находит все более широкое применение при обустройстве армирующих каркасов для различных бетонных конструкций. Хотя материал пока считается инновационным, работать с ним довольно просто, так как вязать стеклопластиковую арматуру можно точно такими же традиционными способами, как и при работе со стальными прутьями (за исключением сварки):
- креплением вязальной проволокой с помощью крючка (простого или полуавтоматического) или плоскогубцев;
- с использованием автоматического вязального пистолета (экономически целесообразно только при проведении больших объемов работ);
- с применением самодельного электрического вязального крючка на основе шуруповерта и так далее.
Однако многие профессионалы рекомендуют применять для вязки стеклопластиковой арматуры крепежные элементы из пластика: специальные клипсы или монтажные хомуты.
Вязка стеклопластиковой арматуры клипсами
Для правильной вязки стеклопластиковой арматуры с успехом применяют специальные пластиковые клипсы. Конструктивно изделие представляет собой планку с зажимами, в которых плотно фиксируют прутья композитной арматуры. Такой способ вязки является самым простым, удобным и быстрым.
Всю конструкцию армирующего каркаса можно без труда смонтировать в подготовленной опалубке; или подготовить отдельные фрагменты, опустить их в опалубку (по сравнению со стальными прутьями сделать это будет гораздо проще) и связать их между собой. Арматурные прутья скрепляют между собой клипсами под углом 90˚: конструкция каркаса получается ровной и аккуратной.
Справиться с работой может любой, даже неподготовленный человек, так как достаточно только вставить пруток в паз пластиковой клипсы и нажать на него до щелчка.
Стоимость одной клипсы составляет 0,7÷0,9 рубля. Конечно, вязка обычной проволокой обойдется дешевле, но применение клипс обладает рядом несомненных преимуществ:
- высокой скоростью производства работ и простотой установки;
- надежностью крепления;
- негорючестью клипс;
- неподверженностью изделий коррозии и влиянию химически активных веществ;
- невосприимчивостью клипс к перепадам температур;
- доступной стоимостью.
Как правильно вязать арматурный каркас?
- Вязка стального остова
- Как рассчитать арматуру для ленточного фундамента?
- Какой бетон выбрать?
Чтобы ваше строение на ленточном фундаменте не дало сильную усадку, крен и надежно стояло на крепком основании, его необходимо дополнительно армировать. Вязка арматуры для ленточного фундамента представляет собой процесс создания каркаса из стальных прутьев, который значительно усилит фундамент.
Схема армирования ленточного фундамента.
Армирование сводит к минимуму вред от неравномерной нагрузки, которая возникает по двум основным причинам:
- Неоднородный грунт.
- Различная тяжесть отдельных частей у постройки.
Из-за неравномерности нагрузки зачастую на самой постройке и фундаменте могут появляться трещины. Бетон хорошо справляется с возможными сжатиями постройки, а металлические стержни препятствуют растяжению.
Вязка стального остова
Материалы и инструменты, которые понадобятся для армирования:
Схема армирования ленточного фундамента.
- Арматура (стальные прутья). Для вязки арматуры ленточного фундамента специалисты используют прутья диаметров от 6 до 14 мм.
- Крючок для вязки (продается в любом строительном магазине, его стоимость обычно не более 200 рублей).
- Проволока. При вязке каркаса чаще всего используют куски проволоки длиной от 30 до 40 см и диаметром от 0,7 до 1,3 мм. Диаметр проволоки зависит от диаметра стержней.
Этапы использования проволоки для вязки прутьев:
- сложить проволоку вдвое;
- вдеть петлю в крюк;
- обернуть концы проволоки по диагонали крестовины;
- концы завести в специальный крюк;
- крюк провернуть #8211; соединение готово.
Процесс можно ускорить, если вы будете использовать шуруповерт со специальными насадками или электрический крючок.
Специалисты не рекомендуют использовать сварку для соединения стержней.
Несмотря на то что это очень простой способ изготовления каркаса для ленточного фундамента, прутья теряют свои свойства, благодаря которым они предотвращают растяжение.
Не стоит пренебрегать вертикальным остовом. Именно вертикальные стержни отвечают за прочность соединений.
Как рассчитать арматуру для ленточного фундамента?
Для правильного расчета арматуры для ленточного фундамента необходимо учитывать следующие особенности:
- Ребристые прутья в составе арматурной обрешетки лучше выдерживают нагрузку на продольные элементы фундамента. Также ребристые стержни обеспечивают наилучшее сцепление с бетоном.
- Стержни, которые укладывают вдоль периметра всего фундамента, не должны касаться стенок опалубки, дна и верхней части основания. Между ними должно быть расстояние минимум в 5 см. Этим вы защитите стальной арматурный каркас от влаги и воздуха, под воздействием которых образуется коррозия.Таким образом, для фундамента с шириной ленты 40 см каркас будет 30 см в ширину и от 10 до 30 см в глубину (размер зависит от уровня заглубления основания).
- В целях экономии денежных средств можно использовать гладкие стержни с диаметром 6 мм в качестве поперечных прутьев в арматурном каркасе. На них нагрузка идет значительно меньше.
Схема устройства мелкозаглубленного ленточного фундамента.
Расстояние между поперечными и вертикальными прутьями обычно составляет 20-30 см, но, если не планируется возводить высокую постройку, можно вязать стержни с расстоянием в 50 см.
Метод расчета каркаса для ленточного фундамента заключается в подсчете количества прутьев с одной длиной. Затем это количество умножается на длину этого прута.
Самый сложный участок армирующего каркаса #8211; углы. По нормам армирование углов идет гнутыми прутьями, которые соединяют две части остова. Но для упрощения работы можно просто укладывать стержни под прямым углом друг к другу. Это никак не скажется на крепости ленточного фундамента.
Какой бетон выбрать?
Для армирования ленточного фундамента марка бетона выбирается в зависимости от геологических и климатических условий. Также необходимо учитывать следующие нюансы:
- Расчетный вес постройки.
- Нагрузку на бетонное основание.
- Особенности грунта: близкое залегание грунтовых вод, подвижность грунта, сыпучесть и т.д.
Чем выше нагрузка на фундамент, тем более высокую марку бетона необходимо приобретать. Для одноэтажного дома вполне хватит бетона марки М100 или М200. Если планируется двухэтажный щитовой дом, то используется марка М250, если дом деревянный #8211; М250-300. Для основания кирпичного дома используют бетон марки М350 или выше.
