Как устроена конструкция стены каркасного деревянного дома: Обзор и типы

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

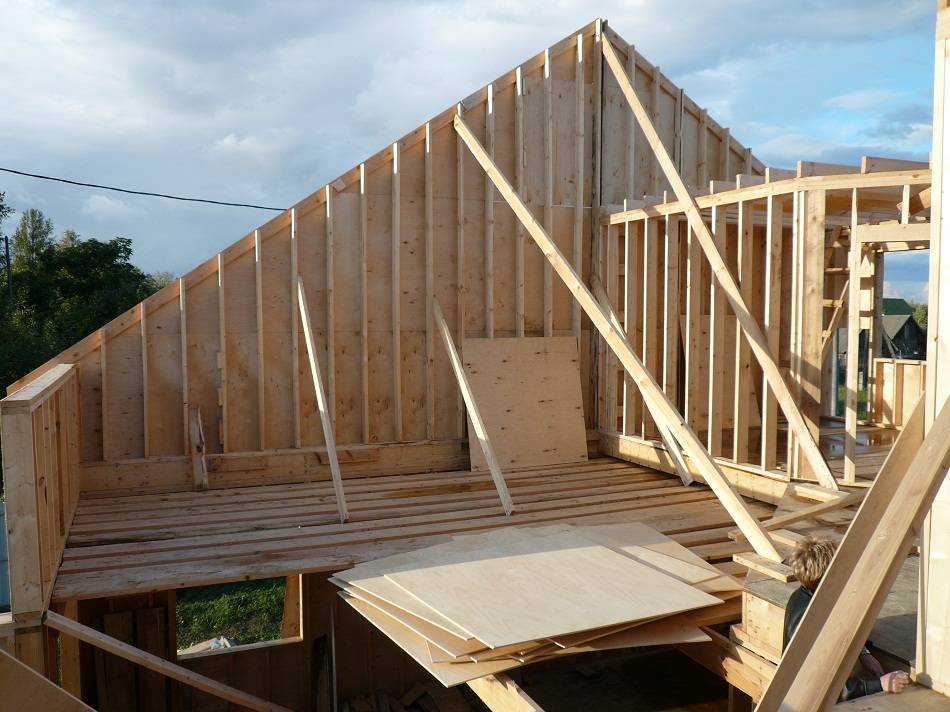

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

  • дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
  • дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
  • каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
  • дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Определение толщины стен модульных строений

  Какой газобетон лучше выбрать для строительства частного дома? Обзор производителей и характеристик их продукции +Отзывы

Модульный дом

Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:

  • толщину утеплителя
  • тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
  • другие параметры

Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.

По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.

Строим чердак и крышу

До того, как приступать к сооружению стропильной системы, лучше всего застелить пол чердака досками (хотя бы временно). Иначе будет трудно перемещаться по плоскости, при возведении верхних элементов.

Стропила представляют собой несколько одинаковых конструкций в виде треугольников, повторяющих профиль крыши, если речь идет о двускатной конструкции. Это стропильные пары. Чем длиннее крыша, тем их больше.

Стропильные пары лучше собирать внизу, сделав одну из них (как образец), остальные пары делать по шаблону. Главное – правильно вымерять угол, чтобы конструкция четко легла на верхнюю плоскость.

Крепление стропильных пар тоже осуществляется разными способами. При помощи стальных пластин и уголков; установкой в пазы, вырезанные на верхних обвязочных брусках, или установкой на отдельные балки перекрытия. При этом они должны выходить за пределы плоскости стен на 300-500 мм.

Вершина стропильной системы крепится к единой коньковой доске или, как вариант, при помощи стальной/деревянной накладки, посредством длинных болтов.

Если предполагается использовать тяжелые кровельные материалы или крыша более 6 метров в ширину, то необходимо усиление конструкции.

Стропильный каркас защищают полиэтиленовой пленкой, укладывая ее поперек ската внахлест, минимум на 100 мм.

Поверх пленки крепят поперечные доски обрешетки. Допустимо использовать листовой материал – фанеру, это удобно, если сверху будет устанавливаться мягкая кровля.

Теперь можно производить финишную отделку крыши. Начинать нужно с одной стороны ската, от карниза. Обязательно внахлёст и по вертикали, и по горизонтали.

Последний этап перед обшивкой – установка окон и дверей. Это нужно, чтобы проще было справиться с возможными щелями и зазорами, которые могут появиться во время установки. Обязательно наличие зазоров между деталями каркаса и оконными рамами – при перепадах влажности древесина «гуляет», при расширении она может испортить окна.

Свойства минеральной ваты

Эффективность теплоизоляционного материала для каркасного дома складывается из нескольких аспектов:

  • теплоизоляционные свойства,
  • экологическая и пожарная безопасность,
  • удобство монтажа и долговечность.

Этим критериям соответствуют плиты из минеральной ваты — негорючего материала, что особенно важно для обеспечения пожарной безопасности деревянных каркасных домов. Качественные плиты из каменной ваты не горят, не выделяют дыма и пылающих капель, кроме того, они служат отличной акустической изоляцией

Минеральная вата является гидрофобной (почти не впитывает влагу) и плюс ко всему не поглощает влагу из воздуха. Основным сырьем в процессе производства этого утеплителя являются базальт и габбро. Расплавленные при температуре 1400 °С горные породы подвергаются разделению на волокна, образуя каменную вату. Теплоизоляционные изделия из этого материала при правильных монтаже и эксплуатации способны прослужить более 50-ти лет. Утеплитель в каркасной конструкции должен быть уложен плотно к стойкам (устанавливается враспор), не должно быть зазоров между теплоизоляционными плитами. В зависимости от типа каркасной конструкции может потребоваться пароизоляция и ветрозащита.

Нужно ли утеплять каркасный дом?

Комфортное проживание подразумевает под собой тепло и уют домашнего очага, вот почему утепление каркасного дома считается важнейшим этапом его строительства. Теплоизоляция стен не только препятствует проникновению холода в помещение зимой, но также служит защитой от жары летом. Технология утепления стен каркасного дома заключается в укладывании слоя утеплителя между стойками каркаса.

Существуют следующие виды утеплителя:

  • Минеральная вата – наиболее распространенный материал для утепления. Выпускается в виде плит и рулонов, обладает отличной звуко- и теплоизоляцией. Токсична, плохо воспринимает влажность, вследствие чего должна использоваться совместно с дополнительной гидроизоляцией.

  • Эковата – натуральный материал, включающий в себя измельченную газетную бумагу, пропитанную солями борной кислоты. Нетоксична, быстро монтируется, однако, сам монтаж требует привлечения специалистов.

  • Пенопласт – легкий и дешевый материал, не впитывающий влагу, а значит, не нуждающийся в дополнительных влагозащитных мембранах. Недостатком является горючесть, при которой выделяются токсины, и плохая шумоизоляция.

  • Пенополиуретан – жидкий компонент, который подается на поверхность стен через распылитель, вспенивается и затвердевает, тем самым обеспечивая хорошую теплоизоляцию. Не горюч и не токсичен, обладает высокой стоимостью по сравнению с прочими утеплительными технологиями.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками.

О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной.

Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков.

Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество.

Строительство каркаса дома

Через 30-40 дней после окончания строительства фундамента начинаем монтировать нижнюю обвязку каркаса: сверху на поверхности фундамента крепятся доски. Их можно крепить анкерами или турбовинтами.

Монтаж нижней обвязки каркаса

Перед началом монтажа деревянного брусового каркаса все деревянные элементы необходимо обработать антисептиком.

Брус соединяется между собой и крепится к нижней обвязке на скобы, турбовинты или анкера. Элементы нижней обвязки имеют пазы размером в ширину вертикальных стоек каркаса, сделанные через 0,5 м – в них крепится каркас. Сам нижний брус нужно брать толщиной 80-100 мм. После крепления вертикального бруса в пазы монтируется верхняя обвязка – она делается из бруса меньшим сечением, или из доски толщиной 30-40 мм. При небольших размерах дома каркас можно собрать заранее на грунте, и потом готовую конструкцию закрепить на нижней обвязке из бруса.

Сборка каркаса начинается с углов соединением досок на шурупы или мелкие анкера. От углов размечаются дверные и оконные проемы, а свободное пространство делится на равные промежутки с тем, чтобы через 1-1,5-2 метра (желательно – по ширине рулонного или листового утеплителя) установить вертикальные стойки-балки для увеличения прочности каркаса. Сами вертикальные балки укрепляются диагональными раскосами вверху и внизу.

Дальше делают настил чернового пола из горбыля. Для оборудования системы «теплый пол» по черновым доскам крепят брус, по которому укладывают гидроизолятор и утеплитель из минваты, керамзита или пенополистирола. Слой теплоизоляции защищается пароизоляционными мембранными материалами, дальше монтируется финишное напольное покрытие – ламинат, паркет, шпунтованная рейка, керамическая плитка.

Черновой пол (вид снизу)

После сборки каркаса монтируется потолочный венец (или венец 1-го этажа при малоэтажном здании). После сборки венца закладываются основания для дверных и оконных проемов. Основаниями служат горизонтально закрепленные балки — их крепят к вертикальным балкам на анкера или угловыми скобами.

Вертикальные брусья деревянного каркаса следует на время укрепить боковыми откосами — одним концом к нижней обвязке, вторым — к вертикальному брусу. Для боковых укосин подойдут доски или рейки любого размера. Вертикальные стойки нужны для укрепления наружных и межкомнатных стен.

При оборудовании верхней обвязки в брусе также делаются пазы под вертикальные стойки. Конструкция верхней обвязки крепится к стойкам вхождением в паз и стальными уголками или саморезами. Чтобы каркас оставался жестким, вместо временных укосин крепятся постоянные распорки.

Устройство кровли и обшивка стен

Следует отметить, что утепление каркасного дома во многом зависит от выбора оконных конструкций. Рекомендуется, в зависимости от климатического региона остановить свой выбор не менее чем на двухкамерном варианте, но значительно бо?льшую эффективность имеют трехкамерные, рекомендованные для регионов со стойкими, но умеренными холодами.

Важным аспектом в деле сохранения тепла и создания комфортных условий для круглогодичного проживания является надежная и эффективная ветрозащита каркасного дома, для устройства которой рекомендовано использовать специальные мембраны, монтируемые как отдельный слой внутри обшивки стен.

Строительство каркасных домов, отзывы жильцов. — здесь больше полезной информации.

Способы фиксации вертикальных стоек

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

  1. С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
  2. Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
  3. Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.
