Как сварить печь для бани своими руками: чертежи и cхемы, пошаговый алгоритм

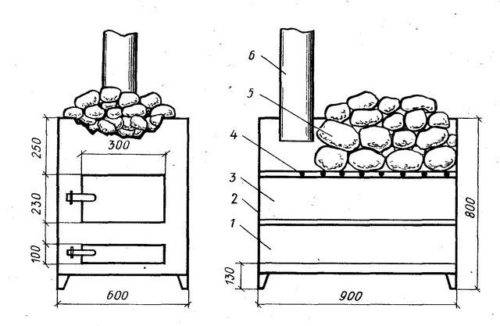

Горизонтальный вариант печи

Первое, что необходимо сделать, это вырезать топку. Убирается кусок трубы нужного размера. Чаще всего достаточной длиной будет 0,7-0,9 м.

Далее идет процесс сборки колосников из металлических рам и прутьев. Привариваются они параллельно к раме на расстоянии около 50 мм друг от друга.

Внутри уже имеющейся топки, монтируются заготовленные колосники. Если изначально были приобретены уже готовые изделия, то их можно приварить на уголки внутри печи. С верхней стороны нужно обязательно вырезать отверстие в 15-20 см диаметром. Очень важный момент. Лучше всего располагать отверстие не менее чем на 15 см от задней стенки. Таким образом, газы будут не сразу выводиться из устройства, а некоторое время принимать участие в теплообмене

Это очень важно, особенно для самодельных печей для бани в Екатеринбурге, к примеру, где температура достаточно низко опускается в зимнее время

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

экономия денежных вложений;
металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
быстрый прогрев помещения менее чем за 1 час;
металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

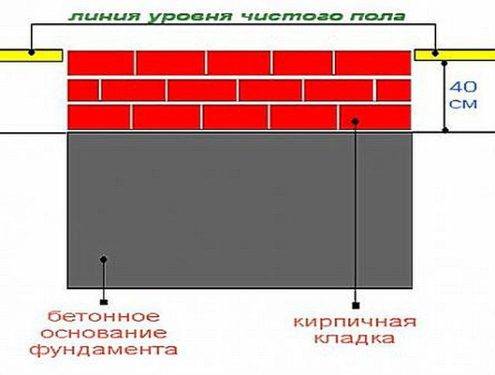

5 Обустройство фундамента для кирпичной каменки

Качественное основание – залог надежной кирпичной каменки. Рекомендуется заливать фундамент с некоторым запасом, желательно, чтобы его площадь на 10 см превосходила габариты печи.

Чтобы печь была крепкой и надежной, важно правильно обустроить фундамент

По большому счету подготовка основания под печь практически ничем не отличается от обустройства ленточного фундамента:

1. Колышками отмечаем размеры заливаемого основания (они зависят от габаритов каменки);
2. Выкапываем траншею глубиной 0,5–0,6 м на дно которой засыпаем подушку из песка и щебня (отсева);
3. Утрамбовав засыпанные материалы, укладываем на них слой гидроизоляции (рубероида или его аналога);
4. По периметру котлована монтируем опалубку;
5. Опускаем в яму армирующую сетку из металлических стержней. При этом оставляем зазор в 5 см между металлической конструкцией, стенами и дном котлована. Для этих целей можно использовать специальные фиксаторы или подставки;
6. Заливаем бетон. Имейте в виду: поверхность бетонного куба выравниваем с помощью строительного уровня. Кроме того, нужно оставить промежуток в 15 см между заливкой и уровнем грунта – сюда ляжет стартовый ряд кирпичей.

Готовое основание в течение декады набирает прочность, после чего достраивается до конца. После удаления опалубки фундамент заливаем расплавленным битумом, по которому укладываем и разравниваем слой рубероида. Повторим эту процедуру два раза. В результате у нас получится двойной слой гидроизоляции.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

	Через 30 минут	Через 45 минут	Через 60 минут	Через 90 минут
Наружная часть свода	150	260	370	370
Внутренняя часть свода	315	370	370	370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

топки;
отделения под камни;
емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

газо-дровяные;
электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Как устроить каменку

Каменка — неотъемлемая часть банной печи. Благодаря ей увеличивается тепловая инерция, а также появляется замечательна возможность поддать пару, вылив на камни ковшик воды. Два типа каменок сооружают различным способом.

Открытая

Её сделать проще. Фактически всё, что надо — это соорудить поддон для камней в верхней части печи.

Для этого можно наварить на верхнюю панель борта — либо из сплошных заготовок листового металла, либо из сетки. Уложив камни в несколько слоёв, можно получить значительного увеличения теплоотдачи.

Второй вариант сооружения открытой каменки — вокруг дымоходного канала. Хотя воздух в нём и более холодный, чем на выходе из топки, но всё же достаточно горяч, чтобы разогреть камни.

Для этого на трубу ещё до монтажа дымохода надевается кольцо нужной ширины, потом оно проваривается и становится неподвижным.

Вокруг крепится сетчатый ограничитель — его можно как купить в магазине, так и изготовить самому из сетки-рабицы. Заполнив этот контейнер камнями, получаем небольшую, но эффективную каменку, которая занимает мало места.

Мнение эксперта
Левин Дмитрий Константинович

Открыта каменка позволяет достичь эффекта финской сауны — быстрого нагрева вплоть до 100 градусов и горячего, «сухого» пара, который моментально образуется при выливании ковшика воды на раскалённые камни.

Закрытая

Это полость внутри печи, куда складывают камни. При этом сам каменный заполнитель не должен соприкасаться с водой. Бункер для камней обычно делают в задней части печи, непосредственно рядом с топкой. Чтобы камни лучше прогревались, иногда делают из труб каналы, проходящие вдоль топки и открывающиеся в каменку — так температура повышается быстрей.

Внутрь закрытой каменки также ведёт канал, но представляет собой воронку. Испаряясь, вода не поднимается сразу в воздух, а понемногу выходит наружу в перегретом состоянии — так можно достичь эффекта русской бани с мягким паром.

Какой вариант каменки сделали бы Вы?

ОткрытыйЗакрытый

Кирпичные печи для бани

топказольникметаллическая решетказмеевикдымоход

Кирпичная печь-каменка в обязательном порядке предполагает постройку фундамента, поскольку имеет значительный вес. Для прочности и эффективной теплоотдачи кладка печи делается по специально отлаженной схеме: стенки печи должны быть как можно более гладкими и обязательно скошенными. Для укладки необходим огнеупорный кирпич и раствор из смеси глины и песка. Цемент не добавляют в раствор для постройки банной печи, поскольку он не слишком стоек к воздействию высоких температур и такая кладка не продержится больше года.

Преимущества кирпичных печей

Возможность аккумулировать тепло— печь хорошо прогревается и способна держать температуру в среднем в течение 8 часов, в зависимости от размера печи-каменки и заданной температуры.
Позволяет отопить помещения большой площади.
Имеет более высокую пожаробезопасность в сравнении с металлической печью.

Недостатки печей из кирпича

Длительное время растопки печи— это время может составлять до 5 часов, в зависимости от размера помещения и температуры воздуха в нем.
Занимает много места, поскольку требует фундаментальной постройки. Соответственно на кирпичную печь-каменку необходимо иметь дополнительное пространство, если же ваша баня лишена этого пространства, то это станет существенным препятствием для возведения такого вида печи.
Трудоемкость постройки печи. Если вы не каменщик, то возвести такую печь самостоятельно, вряд ли удастся. Соответственно, это повлечет дополнительные расходы при постройке бани.

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

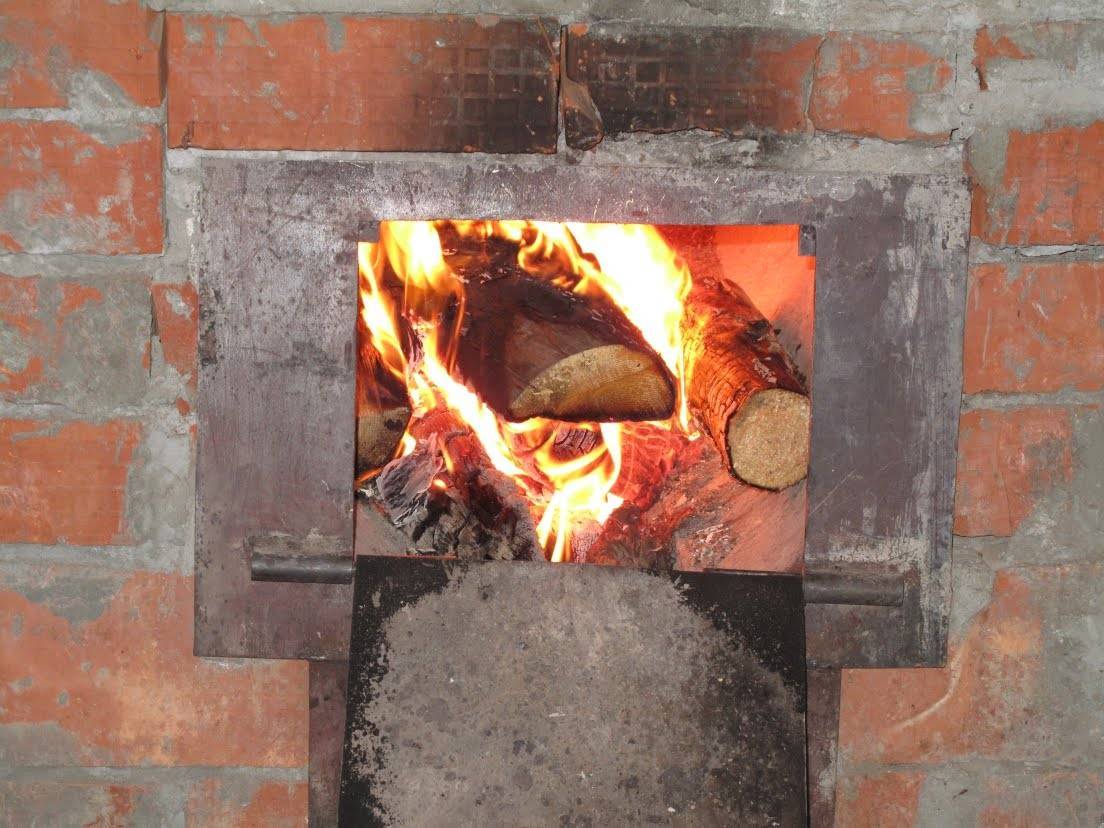

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
Невозможность отапливать большие по площади помещения.
Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.
Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Для раскроя заготовок лучше всего воспользоваться специальным инструментом

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

топка;
зольная камера;
каменка;
дымоход;
колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад

Верхняя часть парной постепенно обрастает копотью

Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи

Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки

Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

труба – это уже готовый корпус агрегата, что упрощает дело;
цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
сводчатые стенки без швов прослужат дольше плоских;
круглый топливник проще чистить от золы и сажи.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.
