Как правильно сделать укосины в каркасном доме

Установка укосин

Расскажем, как правильно установить укосину.

Как мы говорили выше, укосина представляет собой доску, которая крепится поверх стоек под некоторым углом к полу. Как правило, достаточно использовать доски сечение 25х100 мм. Они устанавливаются в идеальном варианте под углом 45 градусов относительно плоскости пола. Установка их производится от центра стены к углам потолка. Длина досок-укосин, соответственно, может превышать длину стоек на 30%

Идеальное расположение укосин

Вследствие того, что не все стены остаются сплошными, иногда невозможно смонтировать длинные укосины под углом 45 градусов. На стенах, где имеются оконные и дверные проемы, приходится ставить укосины под другим углом, обычно не более 60 градусов.

Укосины в стенах с проемами

Отметим важный факт. Укосины нужно делать не только на наружных, но и на несущих внутренних стенах. Это придаст дому максимальную жесткость.

В общем случае нужно помнить главные правила монтажа укосин

  • Уклон укосин, стремящийся к 45 градусам.
  • Нижняя часть ставится ближе к центру стены, верхняя — к верхнему углу.
  • Укосина должны быть максимально связана с обвязкой и стойками каркаса.

Устройство каркаса

К опорным столбам крепятся опорные горизонтальные балки. Начинать работу нужно также с ряда от стены.

Балки необходимо проверить на горизонталь.

Балки укладываются на опорные столбы, между собой сращиваются металлическими пластинами. После того, как уровнем проверена горизонталь, балки крепятся саморезами к опорным столбам и с помощью крепежных элементов к стене дома.

Балки дополнительно крепятся к стене.

Балки можно крепить при помощи саморезов или крепежных элементов.

Сверху на балки можно сразу закрепить крепежи для поперечин.

Для создания более прочной конструкции с противоположной стороны балки дополнительно укрепляются распорками в обе стороны под углом 45 градусов от каждого опорного столба. Распорки также крепятся саморезами.

Установка распорок увеличит прочность конструкции.

Монтировать перекладины можно саморезами, а можно с использованием металлических крепежных уголков. Первыми монтируются балки с краев, затем в центре, затем остальные.

Вынос должен составлять не меньше 20 см. В последнюю очередь на торцы досок набивается торцевая доска.

Для большей прочности можно укрепить крайние балки подстропильными ногами. Для этого к опорным столбам со стороны стены на уровне окончания столбов противоположной стороны крепится брус под углом 45 градусов, который будет удерживать стропила и кровлю зимой, при избыточном весе снега.

Наслонная стропильная система двухскатной крыши

Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.

В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.

Их установку можно осуществлять одним из трех вариантов:

  • В роли опоры под стропила выступает мауэрлат. Крепление осуществляется при помощи метода врубки зубом. Для надежности используют хомуты или проволоку. Верхушки стропил укладывают на прогон конька, скрепляют конструкцию методом скользящих опор. Пробоины сверху стропил нужно не забыть закрепить.
  • Второй вариант является наиболее популярным. В данном случае нижняя часть стропил закрепляется к мауэрлату подвижным методом соединения – ползуном, или штучным бруском. Для лучшей фиксации ноги, сверху можно вбить гвоздь или закрепить гибкую стальную пластину. Уложенные на прогоне конька стропила закрепляют или пробоинами попарно, или по одному к прогону.
  • Наконец, последний из методов монтажа выделяется тем, что стропила и прогон конька закрепляются наглухо. Достигается это за счет набивания дощечки с двух сторон в одном направлении с брусом конька. Данный метод сложнее реализовать, из-за чего применяется он не так часто.

Временные элементы

Временные укосины поддерживают стены после их возведения до постоянного закрепления к лагам перекрытия, установки обшивки.

Временные укосны не устанавливают заподлицо, их крепят снаружи, чтобы было легко снять, не нарушая внешний вид, прочность конструкции.

Распространенное в народе мнение, что установка укосин – лишняя траты времени, средств — вредный миф. Их отсутствие сокращает срок эксплуатации дома, делает его уязвимым к воздействию климатических условий, ветровых нагрузок. Это необходимый элемент надежного каркаса строения, отвечающий за его жесткость, экономия неуместна. В большинстве случаев ее нельзя заменить обшивкой. Для того, чтобы укосины справлялись со своей задачей, необходимо строго соблюдать все правила при ее установке.

Каркасные стены

Практикуется два основных метода возведения стен каркасного дома:

  • Сборка и установка отдельного каркаса каждой стены.
  • Последовательная сборка каркаса стен «по месту».

Принципиальная разница лишь в том, что для подъёма готовых каркасов стен потребуются помощники, а последовательная сборка позволяет возвести дом вообще в одиночку.

Сборка каркасов стен «по месту»

Следующим этапом строительства каркасного дома будет возведение стен. Крепятся они на гвозди и монтажные уголки из металла. Установка каркасных стен проходит в три этапа:

  • собирают стены с проёмами для окон и дверей;
  • устанавливают и крепят стены вертикально;
  • обвязывают вверху и укрепляют конструкцию.

Для этого продумываем план действий, проведения работ. В проектной документации уточняем количество необходимых строительных материалов (деревянных брусков, теплоизоляции, крепежей).

Делаем разметку площадки, определяем места расположения оконных и дверных проёмов. Тщательно выверяем углы каркасного дома. Несоблюдение этих требований приведёт к появлению перекосов и щелей.

Шаг установки и сечение стоек

Всего имеются четыре момента, от которых можно отталкиваться при расчете шага стоек:

  • несущая способность каркаса;
  • ширина матов утеплителя;
  • размеры листов OSB для стен с наружной стороны;
  • размеры ГКЛ, либо ГВЛ для стен с внутренней стороны.

Кроме того, важно правильно учесть вес, который будет приходиться на каждую стойку, ведь на них будет держаться потолок, крыша. В связи с этими условиями шаг обычно берут равным 600 мм

Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций. Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные.

Укосы или раскосы

Укосы укрепляют конструкцию каркасного дома. Потому как остальные элементы строения находятся под прямым углом друг к другу или перпендикулярно, а укосы – под углом 45 градусов. Ранее использовали только внешние деревянные укосы, сегодня вариантов больше:

  • Укосина из дерева – врезается в нижнюю и верхнюю обвязки, под углом 45 – 60 градусов проходит через вертикально расположенные стойки;
  • Растяжки из металла. Различает их с деревянным укосом то, что монтировать конструкцию необходимо крест-накрест.

Углы каркасного дома

Грамотно собранные углы каркасного дома придают всей конструкции жесткость. Углы могут быть внешними и внутренними. Среди внешних чаще всего используются:

  1. Угол американского типа. Основной смысл – установить в уже готовый угол дополнительную стойку.
  2. Закрытый угол – это ниша, заполняемая утеплителем. Тоже ставится дополнительная стойка, усиливающая угловое соединение. Утепляют соединение вместе снаружи, так как изнутри к нему не подобраться.
  3. Скандинавский угол. Наиболее теплый, из отмеченных ранее. Назван он так, потому что распространён в скандинавских странах. Конструкция сохраняет жесткость, и в то же время угол выходит теплым, без мостиков холода. Утепляется с наружной стороны.

Особенность устройства внутренних углов – образование дополнительных плоскостей для монтажа внутренней облицовки каркасного дома. Для придания дополнительной жесткости внутренние углы формируют за счет дополнительных стоек так, что исключаются мостики холода. Из трех – четырех брусков создается ниша, которая целиком заполняется утеплителем.

Сборка каркасов, подъём стен

Собирают стены на уже готовом полу каркасного дома для удобства и скорости. Для каркасов стен используются доски одинаковой ширины. Преимущества такой сборки очевидны: комфорт работ и простота контроля параметров:

  1. Выбираем положение стены по черновому полу.
  2. Размечаем и режем доски в размер.
  3. Собираем каркас, делаем оконные и дверные проёмы.
  4. Усиливаем перемычки укосинами.
  5. Закрепляем на каркасе ветрозащитную плёнку.
  6. Набиваем контробрешётку, для вентиляции фасада.
  7. Обшиваем каркас влагостойкой фанерой или листами ДСП.
  8. Поднимаем стену и фиксируем вертикально временными распорками.
  9. По очереди собираем и устанавливаем остальные стены.

Небольшие стены реально собрать полностью, вместе с утеплителем. Но при значительных размерах стены, её подъём осуществляется сразу после сборки каркаса. Затем выполняют обшивку и утепление.

Таким образом стены каркасного дома готовы к размещению теплоизоляционного материала, и внутренней обшивке конструкции в целом.

4. Установка укосин

Расскажем, как правильно установить укосину.

Как мы говорили выше, укосина представляет собой доску, которая крепится поверх стоек под некоторым углом к полу. Как правило, достаточно использовать доски сечение 25х100 мм. Они устанавливаются в идеальном варианте под углом 45 градусов относительно плоскости пола. Установка их производится от центра стены к углам потолка. Длина досок-укосин, соответственно, может превышать длину стоек на 30%

Идеальное расположение укосин

Вследствие того, что не все стены остаются сплошными, иногда невозможно смонтировать длинные укосины под углом 45 градусов. На стенах, где имеются оконные и дверные проемы, приходится ставить укосины под другим углом, обычно не более 60 градусов.

Укосины в стенах с проемами

Отметим важный факт. Укосины нужно делать не только на наружных, но и на несущих внутренних стенах. Это придаст дому максимальную жесткость.

В общем случае нужно помнить главные правила монтажа укосин

  • Уклон укосин, стремящийся к 45 градусам.
  • Нижняя часть ставится ближе к центру стены, верхняя — к верхнему углу.
  • Укосина должны быть максимально связана с обвязкой и стойками каркаса.

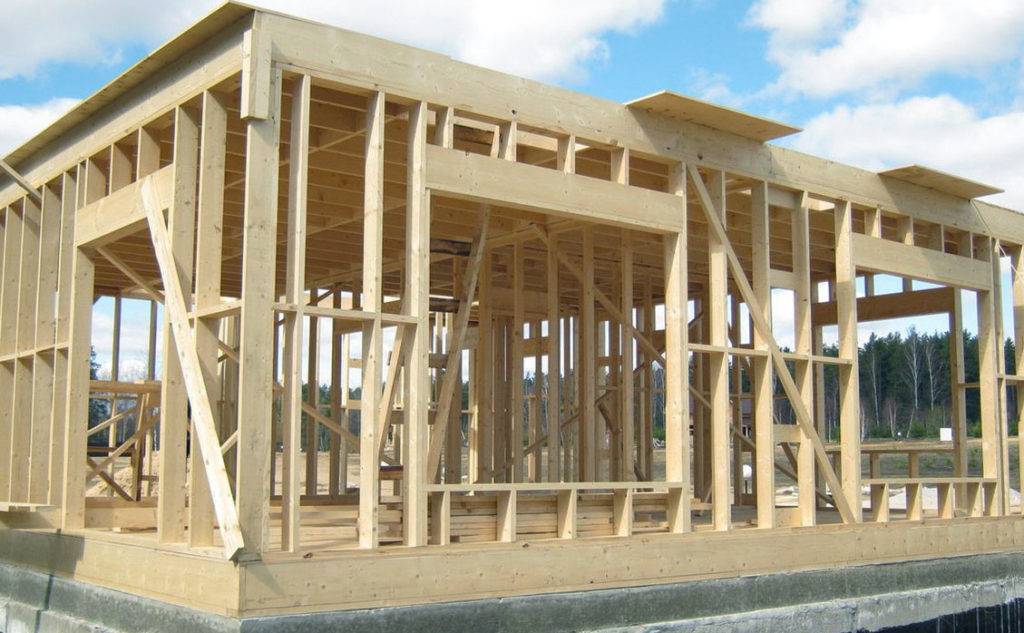

Процесс установки укосин в несущую стену каркасника

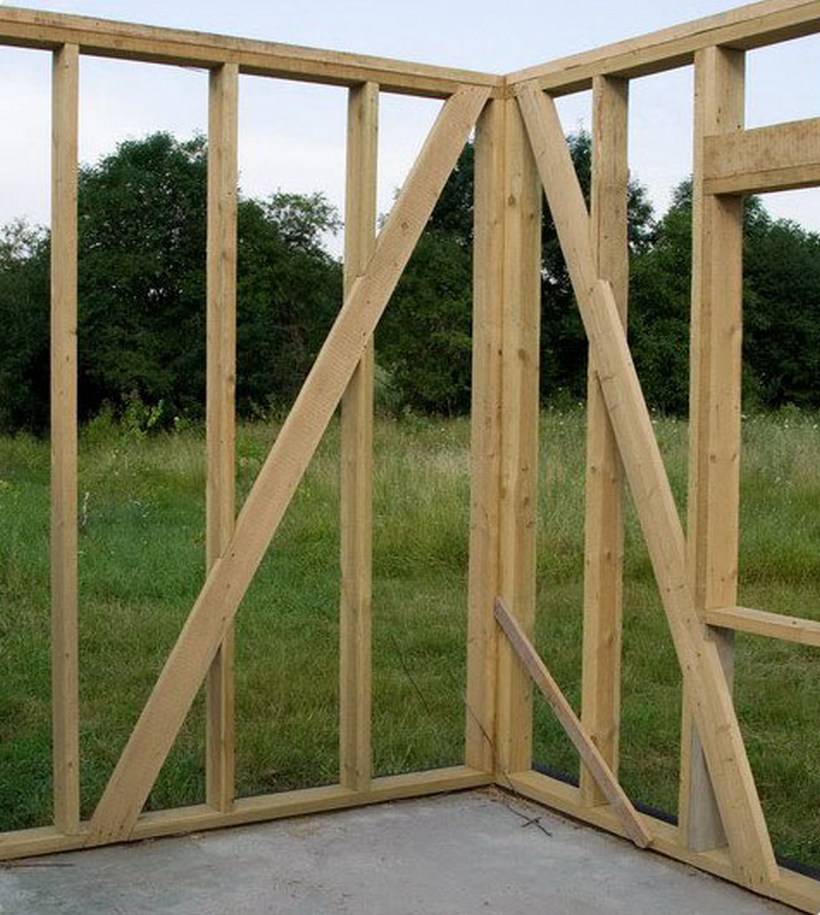

Обратите внимание, правильные укосины выглядят так:

Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода

В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии “финского дома” важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.

Коротко о главном

Подведение итогов можно свести к следующему:

  • Укосина является важным элементом для создания жёсткости каркаса.
  • Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
  • При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
  • Все работы проводить только при помощи гвоздей.
  • Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Оценок 0

А если обойтись без укосин?

Без укосин нельзя. Бывает, что альтернативой этим элементам жесткости выступают фанера или ОСП (ориентированно-стружечная плита). Такой вариант допустим. Однако при сильном ветре каркасные дома, обшитые фанерой, могут пострадать. Целесообразнее использовать укосины.

Желаете обойтись без них? Тогда приготовьтесь, что со временем дом накренится из-за ветра. Вследствие сильного порыва или большого количества снега есть риск разрушения конструкции. Поэтому монтаж укосин обязателен, если речь идет о жилом доме. Каркасные гаражи, склады, сараи, туалеты могут обойтись без них.

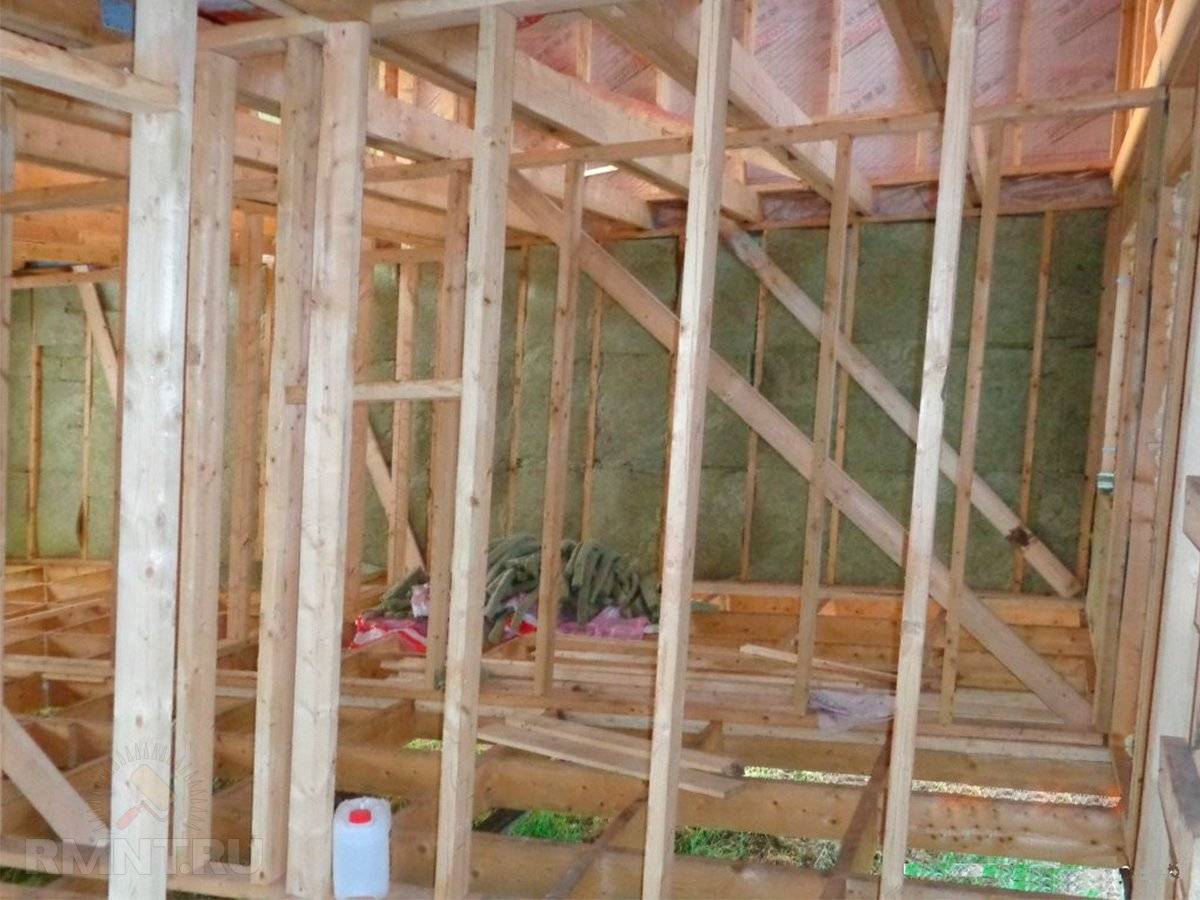

Укосины в каркасной стене

Укосины в каркасной стене стабилизируют каркасную конструкцию и не дают дому сложиться. Первые конструкции каркасных домом в Америке назывались в шутку balloon (воздушный шар), так как производили впечатление хлипкого дома, который может унести или сломать любой порыв ветра. Действительно, все стойки, лаги и другие элементы каркасного дома расположены параллельно или под прямым углом друг к другу. Единственное, что может стабилизировать конструкцию – это введение элемента, который будет расположен под углом.

Как только в стене каркасного дома появляется укосина, конструкция стабилизируется и может противостоять боковой силе ветра или землетрясению. Для ранних каркасных домов укосины или внешняя обшивка дома досками под углом 45 градусов (елочкой) являлись привычным элементов стабилизирующим каркас. На сегодня это не единственное решение:

1) Деревянная укосина. Обычно выполняется из доски сечением 25 х 100 мм. Врезается в доску нижней и верхней обвязки и проходит под углом 45-60 градусов через вертикальные стойки. На первый взгляд, сечение доски для укосины недостаточно и возникает желание взять 50 х 100 мм или 50 х 150 мм, чтобы уж наверняка. Но это лишний расход досок. Обычной дюймовки, которая врезана в обвязки и прибита каждой стойке двумя гвоздями достаточно. Образуется классический прямоугольник;

2) Металлические укосины. Популярная штука в Северной Америке. Невысокая стоимость и высокая скорость монтажа. Достаточно отбить меловой ниткой линию, сделать пропил и можно ставить укосину. Отличие от деревянной – их надо ставить крест-накрест. Дело в том, что укосина из доски работает и на сжатие, и на растяжение. Металлическая укосина справляется только с растяжением, поэтому для того, чтобы справиться с нагрузками, которые могут прийти с разных сторон, ставится вторая укосина, которая тоже будет работать на растяжение при изменении вектора нагрузки;

3) Внешняя обшивка фанерой или osb. Это на сегодня самый распространенный способ стабилизировать каркасную стену. По форме плиты внешней обшивки – прямоугольники, но в каркасной стене работают как классический треугольник. Плита osb / фанеры прибивают к стойке и доски нижней обвязки, образуя катеты треугольника. Прибитая к стойкам с большим шагом поверхность плиты образует диагональ.

Нет правила, которое бы присваивало рейтинг укосинам и ставило на первое место плиты или деревянную укосину. Выбор делается на основании нескольких факторов. Например, для холодного климата в Канаде и США в качестве внешней обшивки применяют плиты из полистирола, которые не могут выполнять роль укосин. И тогда в конструктив вводят деревянные или металлические укосины. Если для внешней отделки планируется сайдинг, то выбирают плиты фанеры или osb, так как они представляют собой отличную поверхность для прибивания обрешетки или самого сайдинга. Кстати, никто не запрещает применять в одной каркасной конструкции одновременно два разных вида укосин. Например, каркасные стены поднимаются без плит внешней обшивки, которые будут монтироваться только после завершения

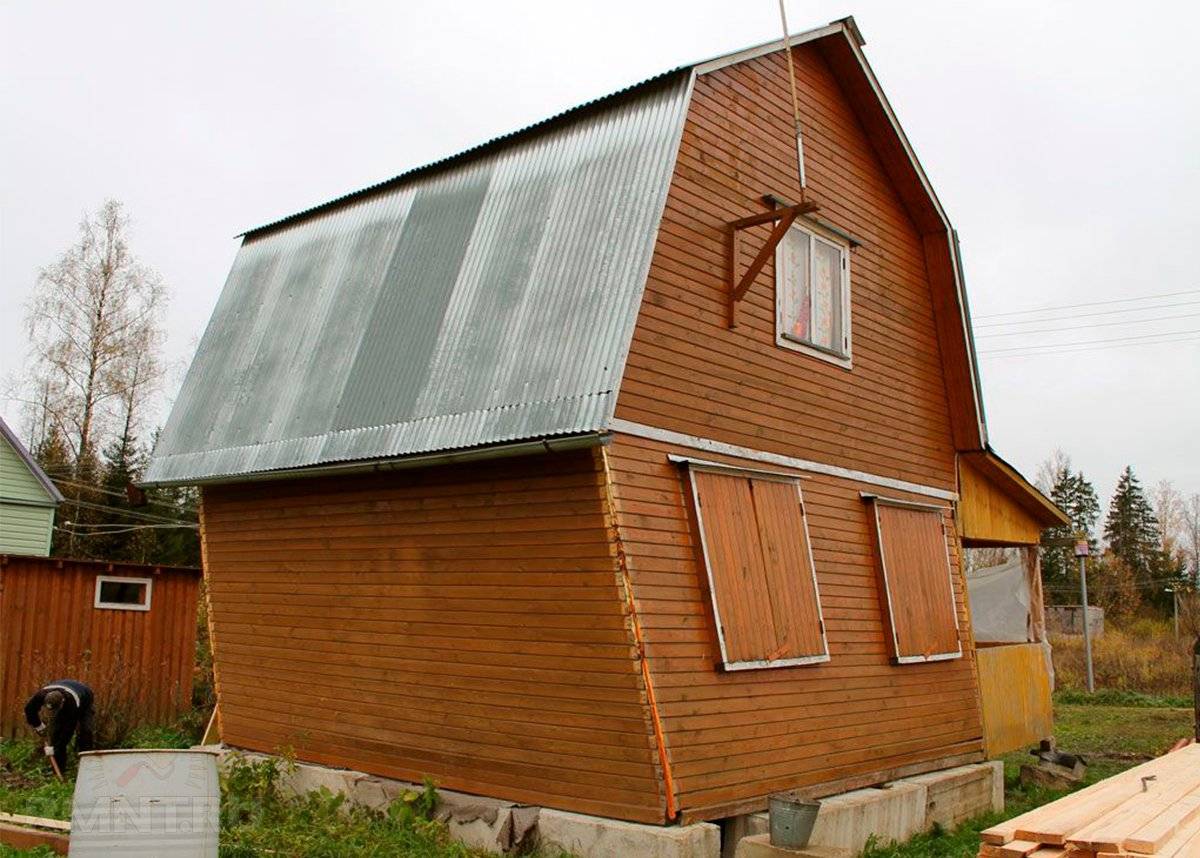

Следствие отсутствия укосин при строительстве каркасного дома

Ниже представлены несколько изображений реальных домов, которые были возведены по американской и канадской технологии постройки. Были соблюдены все правила (которые в этих странах достаточно суровые). Даже наиболее часто используемые листы ОСБ были заменены фанерой, которая способна выдержать более тяжелую массу.

И все же, все это не спасло дома от печальной судьбы, которая настигла их по одной простой причине – отсутствие укосов. Постройка просто не смогла противостоять той нагрузке, которая на нее обрушилась. Это является недопустимым в работе подрядчика, поскольку абсолютно не была просчитана должная нагрузка.

Следует знать, что игнорирование подпорок неизбежно приведет ваш дом к разрушению. И никакие распорки, или фанера в качестве внешней обшивки дома не приведет постройку к спасению.

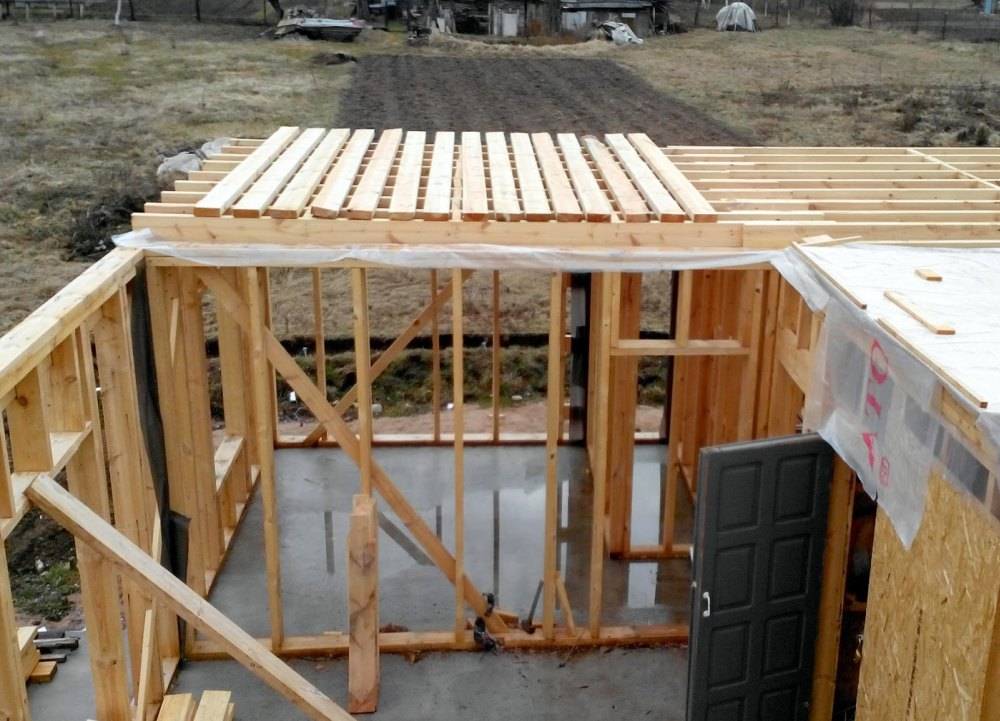

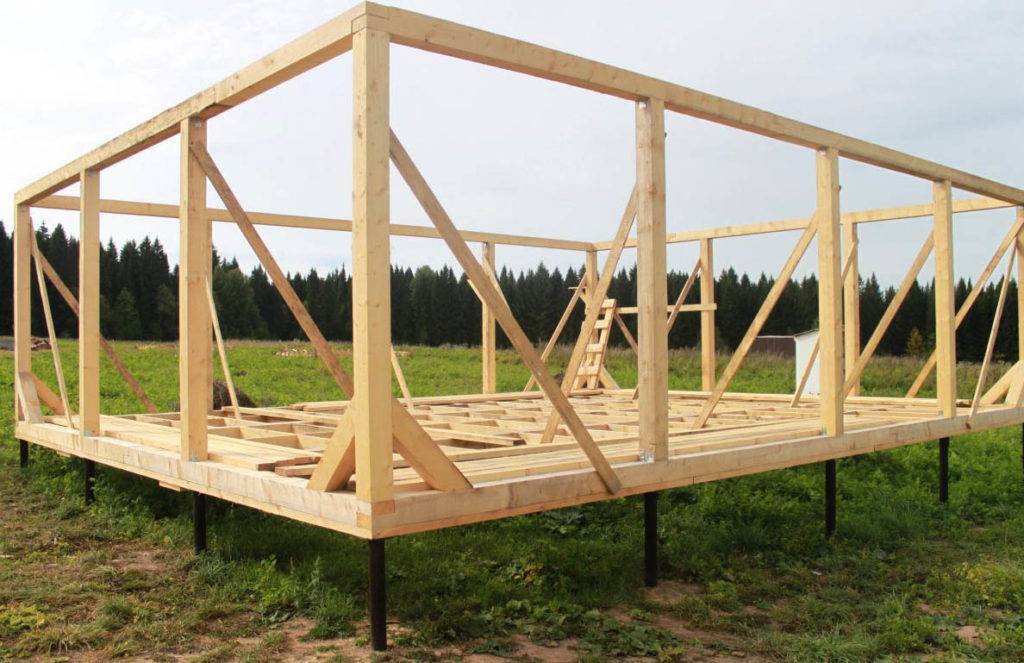

Временные укосины в каркасном доме

Временные укосины используются на этапе сразу же после подъема стен, пока те еще не закреплены сверху лагами перекрытия, а также не установлена плитная обшивка. Временные укосины помогают стенам никуда не падать и стоять на заданном месте. Лучше не экономить на количестве досок, потом их легко убрать.

Выглядит это все так:

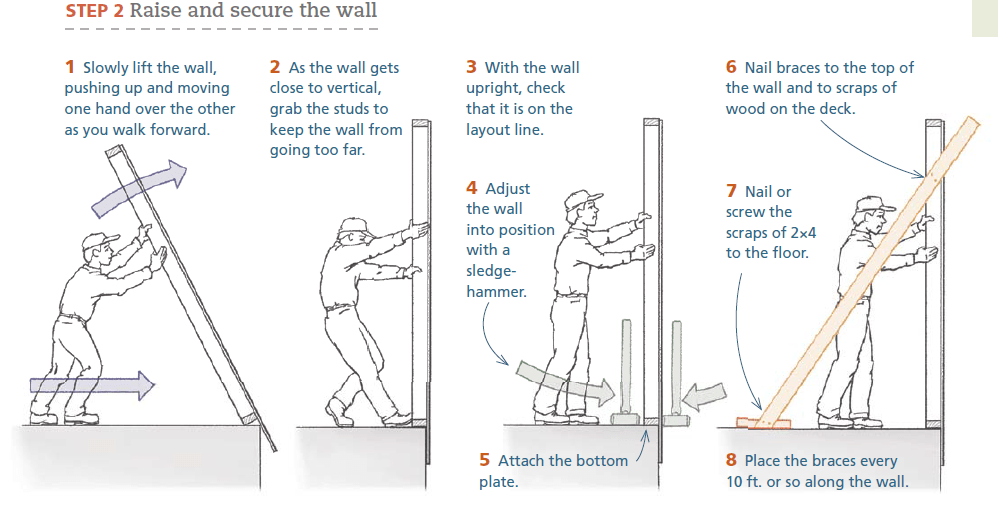

Маленький бонус:Как поднимать стену с обшивкой
(фото). Заметьте, даже с плитной обшивкой строитель ставит временные укосины.
Хотя это и нечасто делают, но может быть, кто-то решит, что ему удобнее так. Переводить не стал, вроде бы все наглядно.

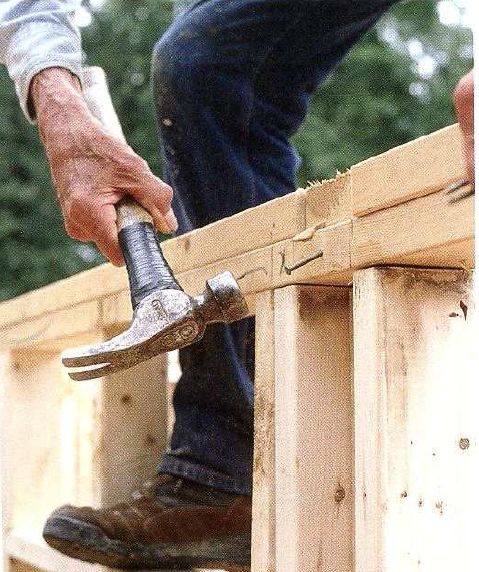

Маленький бонус №2:Как крепить вторую верхнюю обвязку стены
каркаса (фото)

Противостоит капризам погоды. Ветер, снег, дождь – все эти негативные явления не могут повредить сооружение, если оно надежно укреплено. Наиболее распространенным и эффективным методом усиления конструкции представляется установка укосин.

Плюсы строительства каркасных домов с использованием укосины:

Строительство каркасных домов с укосинами имеет много преимуществ.

  • Она препятствует нарушению общей жесткости строения делая сооружение долговечным, надежным и устойчивым к агрессивным природным факторам.
  • Способна предотвратить деформацию и нарушение отделки внутренних межкомнатных перегородок путем значительного снижения нагрузки.
  • Позволяет надежно зафиксировать межстенный утеплитель.
  • Обеспечивает стабильную стойкость сооружения, предотвращая так называемое «складывание» дома.
  • Снимает нагрузку со стен и равномерно распределяет ее по всей конструкции дома, что понижает восприимчивость постройки к весу крыши, килограммам снега или нагрузке от ветра, особенно в случае, когда дом возводится в северном регионе.

Словарик основных терминов по каркасному строительству

Теперь пора кратко описать, что означают слова из вышеприведенных описаний. А также из других процессов в каркасном строительстве.

Бриджинги, или перемычки, — короткая балка для соединения балок перекрытий, стоек каркасной стены или стропильных ног. Выглядит как горизонтальная деревянная доска между соединяемыми элементами, или бывает в виде установленных крест-накрест брусков, также может являться металлической конструкцией.

Каждый бриджинг (англ. bridging — перекрывание, перемыкание) передает часть нагрузки соседним элементам, немного повышает жесткость конструкции и уменьшает, в связи с этим, вибрации, защищает доски от деформации в результате усыхания или высокой нагрузки.

А еще перемычка-бриджинг несет функцию противопожарного элемента, замедляя скорость возгорания ограждающей конструкции.

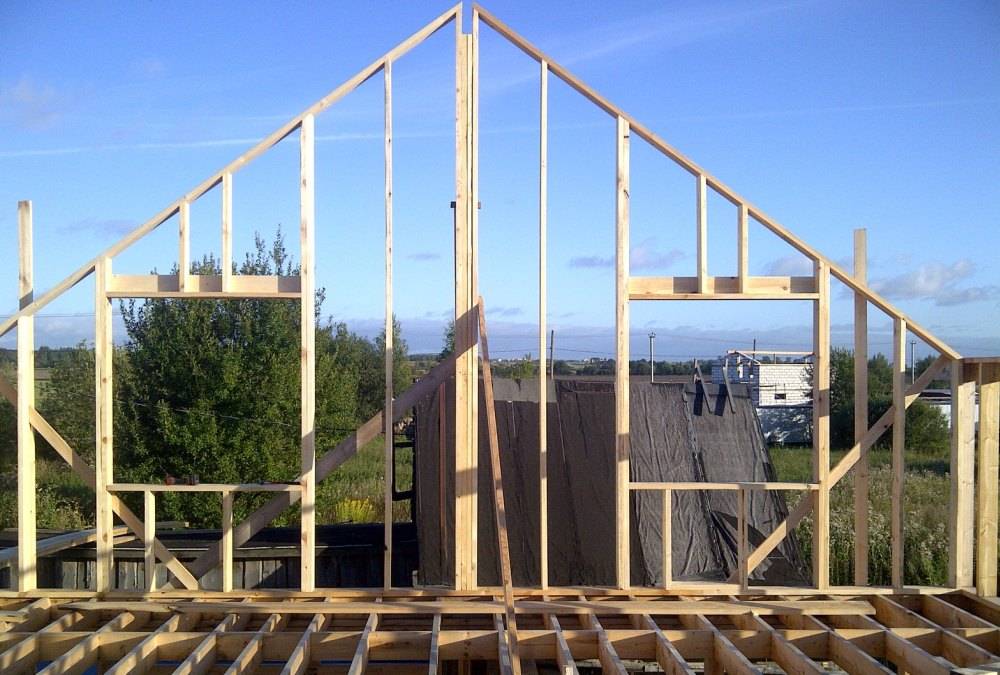

Фронтон каркасника — это верхняя часть стены здания, внизу которой расположен карниз, а по бокам крыша. Данный элемент поддерживает стропила и защищает подкровельное пространство от неблагоприятной погоды.

Для большей надежности фронтон возводят после монтажа стропильной системы

Важно правильно высчитать высоту фронтона (расстояние от карниза до конька крыши). От габаритов зависит и визуальное восприятие сооружения, и возможности использования подкровельного помещения (чердак, мансарда, жилая спальня)

Правильные укосины

В постройке каркасного дома важно не только предусмотреть наличие укосин, но и правильно их изготовить и закрепить:

  1. Угол установки укосин – 45° (идеальный угол, обеспечивающий максимальную жесткость конструкции). В местах наличии дверных и оконных проемов выдержать этот угол не всегда возможно. Поэтому допускается угол в 60°, а увеличение угла компенсируется увеличением количества укосин.
  2. Не использовать полые укосины. Исключением могут быть небольшие одноэтажные постройки с гибкими связями по диагонали.
  3. Правильно устанавливать укосины снизу из центра стены вверх до перекрытия вертикальной стойки с верхней обвязкой. Вверху укосины должны плотно (без зазоров) прилегать к граням стоек и верхнего перекрытия.
  4. При установке укосин под них в вертикальных стойках, в верхней и нижней обвязке необходимо выполнить, пазы под укосины. Глубина паза выполняется в зависимости от толщины укосин. В стальном каркасе укосины должны входить внутрь металлического профиля стоек.
  5. Размеры поперечного сечения укосин рассчитываются в зависимости от требований СНиП для каждого региона отдельно.
  6. Крепить угловые ребра жесткости к каждой вертикальной стойке двумя гвоздями.

Ошибки, которые можно допустить при установке укосин:

  • Использование леса с неестественной влажностью. При дальнейшем высыхании доски «усыхают» и в плотных соединениях образуются зазоры. Жесткость конструкции существенно снижается.
  • Размеры поперечного сечения элементов каркаса меньше необходимых для противодействия нагрузкам.
  • Применение некачественных пиломатериалов.
  • Размещать укосин в углах. Приводит к снижению жесткости и устойчивости конструкции.

Делаем проемы под окна

Во время установки стоек задаем ими дверной и оконные проемы, увеличивая шаг между стойками на ширину проемов. В результате мы имеет оконные и дверные проемы, бока которых образовываются стойками. Можно использовать доски шириной 150 и толщиной 50 мм, чтобы произвести верх и низ проема. С помощью уголков доски фиксируются на стойки.

Оконный проем в каркасе дома

При установке проема окон, обратите внимание, что горизонтальные доски должны лежать на стойке, которая в свою очередь крепится к стойкам каркаса. При этом сверху верхней доски лучше установить хедер — доска на ребре. Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема.

Опоры распределяют нагрузку равномерно и передают ее на фундамент

Не забывайте, что проемы лучше сделать выше и шире, чем планируемые окна и двери. При монтаже потребуется примерно 40 мм пространства, так как такое расстояние потребуется для монтажной пены (20 мм с каждого края). О том, как самостоятельно поставить окна, читайте здесь.

Лучшее видео по теме:

https://youtube.com/watch?v=-WuDilriJpI

https://www.youtube.com/watch?v=GoR9ImoY3Kk

Гидроизоляция, пароизоляция, ветрозащита

Ответственный момент в устройстве каркасных стен – монтаж гидро-, паро- и ветроизоляционных пленок. Их назначение – защитить стены от влаги с фасада и изнутри дома, и тем самым уберечь дом от гниения и грибковых поражений. Ветроизоляция нужна для ликвидации мостиков холода, а также для защиты утеплителя от выдувания, разрушения волокнистой структуры.

Для гидроветрозащиты вполне достаточно одной мембраны, которая будет выполнять обе функции. Промышленность выпускает специальные диффузные мембраны, проводящие влагу только в одну сторону, изнутри наружу. На лицевую сторону пленки (обращенную от фасада) производитель обычно наносит текст, чтобы исполнителю было легче ориентироваться при монтаже.

Я укладываю гидроветрозащиту поверх плит основной обшивки, перед финишной облицовкой стен.

Порядок действий:

Раскатываю рулон по фасаду горизонтальными полосами, начиная с нижней и продвигаясь вверх. Нахлест соседних полос 10-12 см минимум. Фиксация – степлером и скотчем.

  • Нижний край направляю в водоотлив, чтобы вода на просачивалась к фундаменту.
  • Поверх мембраны набиваю контррейки, которые обеспечат необходимый вентзазор и послужат каркасом для панелей облицовки. Если это сайдинг, а расположение панелей горизонтальное – значит, рейки набиваю вертикально.

Особенности монтажа укосин

В каркасном домостроении используются временные и постоянные укосины. Изделия первого типа применяются только на этапе возведения коттеджа. С их помощью укрепляют углы, промежуточные стойки, выставляют элементы по уровню до окончания основного этапа монтажа. До начала финишной отделки укосины демонтируются.

Постоянные укосины монтируются с учетом использования в течение всего срока эксплуатации каркасного дома. Для придания большей жесткости, установка конструктивных элементов выполняется не только в несущих стенах. Но и во внутренних перегородках. При выполнении работ учитываются следующие особенности:

Оптимальный угол наклона укосин составляет 45°. Допускается его увеличение до 60°, например, вблизи оконных и дверных проемов.

Направление монтажа определяется от центра нижнего обвязочного бруса к верхнему углу стойки.

При обустройстве окон и дверей укосины направляются от углов к имеющимся проемам.

Прочная и надежная фиксация обеспечивается соединением укосины и несущего элемента по типу «шип-паз».

Количество укосин на каждую стену не менее двух, а их размещение должно быть в непосредственной близости от углов здания.

В качестве материала используются цельные, хорошо просушенные доски. В противном случае древесина со временем будет рассыхаться с увеличением зазоров между элементами конструкции и снижением прочности каркаса. Наша компания строит дома с обязательным исполнением указанных требований, что гарантирует высокое качество, надежность и долговечность строений.

Бытует мнение, что укосины в каркасном доме не нужны, и что их полностью может заменить наружная отделка. К сожалению, это не совсем так, и если для небольших
построек, таких как хозблок, их можно не использовать, при условии отделки плитным материалом, то для жилого дома они обязательны.

Необходимы именно укосины, а не распорки между стоек, на которые неграмотные строители пытаются заменить их, не беря в расчет физику процессов и
нагрузок. Такие распорки только устраняют у доски эффект «пружины». Они используются при высоте стойки более 3м сечением 50*150, или при использовании
доски небольшой толщины 40х150мм, для дома более чем в один этаж. Распорки не добавляют каркасу пространственной жёсткости, только вертикальную.

Для пространственной жёсткости необходимо использовать укосины, и желательно полнотелые или деревянные, хотя нормы допускают для небольших строений
использовать гибкие диагональные связи из металлических лент, пластин и шпилек.

Идеальный угол установки укосины 45 градусов, но не всегда их можно установить под таким углом. Примыкающие стены, окна и дверные проёмы уменьшают
угол установки до 60 градусов и более. Это можно компенсировать большим количеством установленных укосин на одну стену.

Мы в своих проектах на стенах от 6м ставим 4 укосины под углом 50-60 градусов, на стенах большей длины укосин может быть больше и под углом ближе
к 45 градусам.

Почему нельзя обойтись без укосин

Каркасный дом сам по себе является достаточно прочным сооружением, однако и его конструкция требует укрепления. Дело в том, что компоненты каркаса до установки укосин расположены только параллельно и перпендикулярно относительно друг друга. Такое расположение элементов каркаса делает его неустойчивым к смещениям грунта, воздействию ветра и другим «поперечным» нагрузкам.

Если в каркасе строения нет элементов, обеспечивающих жёсткость, то такой дом подвержен риску потери геометрии конструкции, деформации как внешней, так и внутренней отделки. Не исключено, что под влиянием серьёзных боковых нагрузок дом может «сложиться».

Результат неверного распределения укосин и их недостаточного количества

Итак, результатом правильной установки укосин является:

  • предотвращение колебаний и разрушения стен под воздействием погодных факторов;
  • отсутствие деформации стен и внутренних перегородок под нагрузками;
  • наращивание жёсткости несущих конструкций;
  • более надёжное закрепление внутри стен теплоизоляционных материалов;
  • обеспечение равномерности распределения нагрузки между элементами каркаса.

После монтажа укосин здание каркасного дома будет успешно противостоять шквальному ветру, оползням и даже землетрясениям. Снег, скопившийся на крыше в зимнее время, также не будет создавать угрозы для целостности дома.

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

  • 150х150 для стыков стен,
  • 150х100 для дверных и оконных проемов,
  • 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку
Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

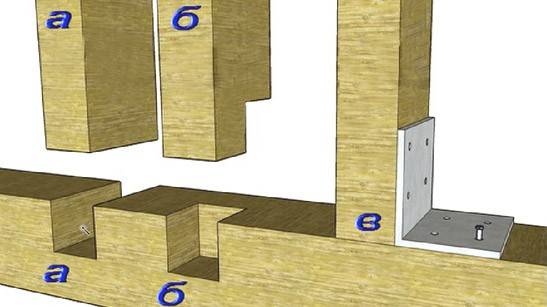

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку
Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
