Как сложить печь своими руками чертежи и порядок работы

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить

Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

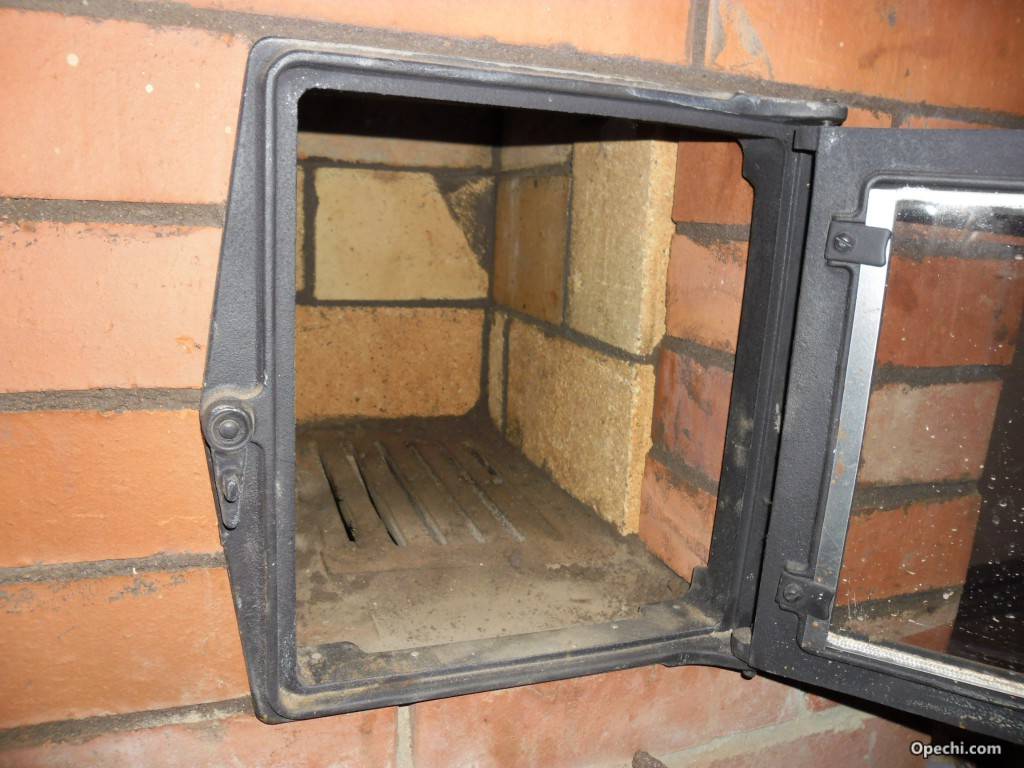

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

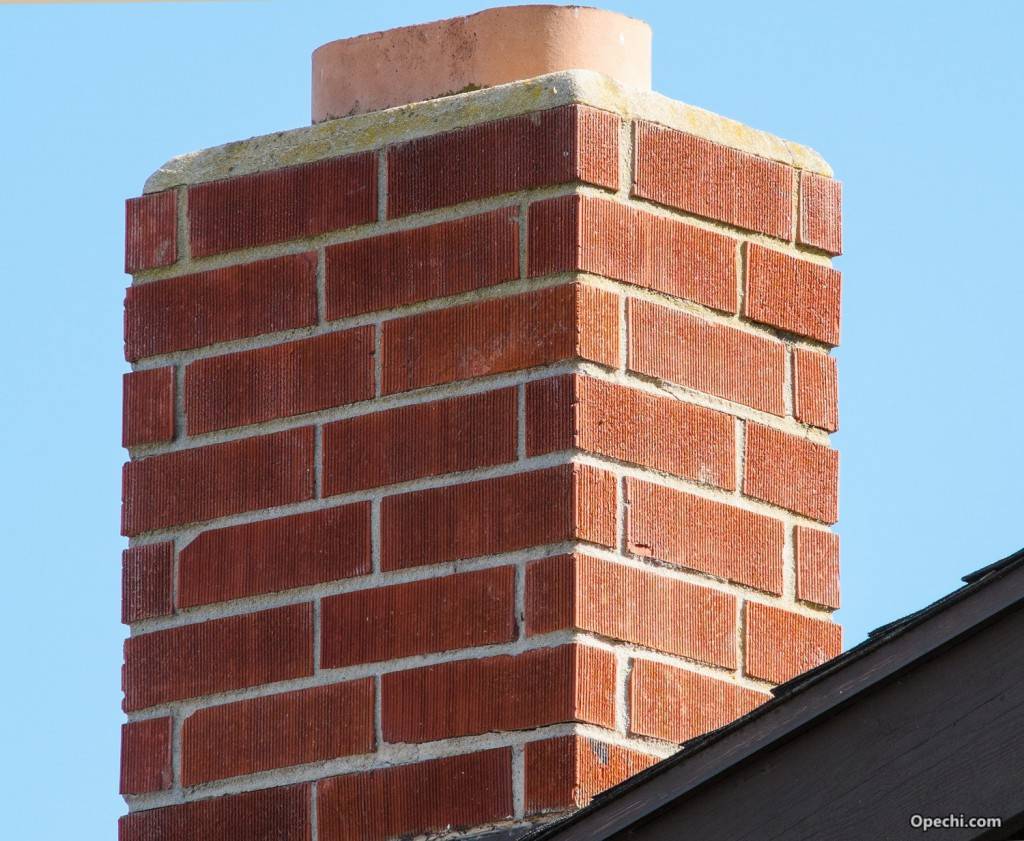

Дымоход из кирпича

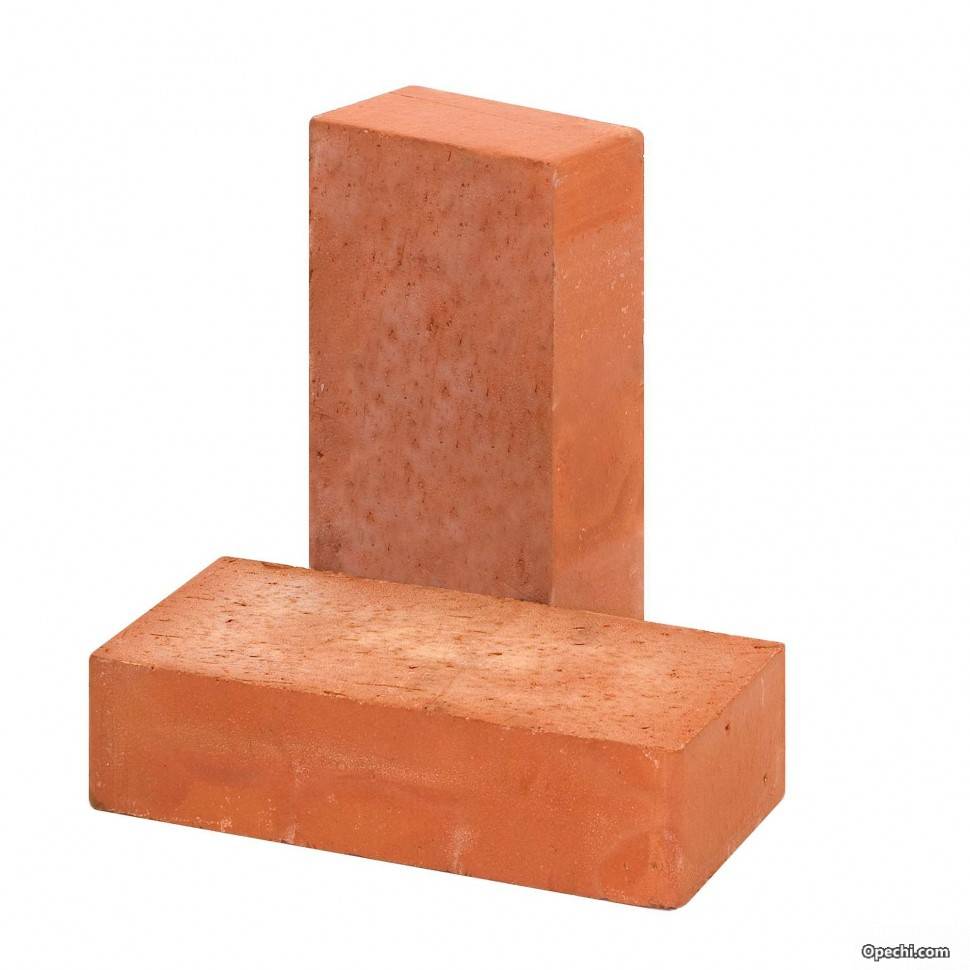

Кирпич, каким вы его еще не знали

Как выложить печь из кирпича своими руками — название сторон кирпича неплохо бы и знать

Каждая сторона кирпича и его неполные части имеют свое название. Знать их тоже нужно, чтобы лучше ориентироваться в порядовке.

Самая маленькая сторона называется тычком – происхождение термина предельно понятно.
Узкая боковая сторона называется ложок.
Самая большая – постель.
Ребро кирпича многие мастера называют усенком.

Части кирпича:

Полный кирпич;
Девятка или трехчетверка;
Половина;
Четверка – имеется в виду четверть.

Как правильно сложить печь из кирпича — огнеупорный кирпич лучше резать электроинструментом

На части кирпич можно колоть или резать. В первом случае строители используют обычную кирку, а во втором – электроинструмент с алмазными кругами.

Раствор для кладки печи

Кирпич кладется на глиняный раствор. Стоит заметить, что для красного кирпича используется красная глина, а если печь планируется строиться из шамотного кирпича, тогда стоит запастись шамотной глиной.

Раствор готовится из речного песка, где фракция зерна составляет от одного до полутора миллиметров и глины в соотношении 2,5 к 1. В раствор добавляется вода в том количестве, которое понадобится, чтобы получилась нужная консистенция кладочного раствор. Если нет желание или возможности приготовить данный раствор самостоятельно, тогда можно приобрести уже готовую печную смесь в специализированном магазине.

Готовится раствор следующим образом:

Нужное количество глины для замеса замачивают в холодной воде на 24 часа.
Полученную массу делят на пять равных частей.
В каждую часть добавляется песок в той пропорции, которая необходима. Это может быть ¼, ½, ¾ от общей массы песка.
Все части соединяются и замешиваются до однородного состояния, после чего полученная смесь оставляется на три-четыре часа для того чтобы отошла вода.

Все печи без исключения состоят из фундамента, массива в который входит топка и воздуховод и, конечно же, дымохода.

Фундамент

Данный элемент печи играет важную роль, ведь это основание на котором будет стоять печное сооружение. В некоторых случаях его делают отдельно от основного основания дома. И это не случайно ведь:

Печь довольно тяжелая и во время просадки грунт будет значительно ниже, нежели под основным зданием.
Так как температура в печи нестабильна, да и сама печь может давать подвижки, а это очень опасно для стен дома.
Отдельное основание под печное сооружение дает приемлемый отступ между печкой и основным строением. Это понижает риск возникновения пожара.

Помимо прочего в таком положении ее легче будет обслуживать: осуществлять ремонтные работы, переделывать или вносить коррективы в случае необходимости.

Изготавливается основание для печи из кирпича или бута, которые кладутся на раствор либо известковый, либо на цементный.

При строительстве основания стоит учесть, что оно должно быть на пять – семь сантиметров больше основания самой печи со всех сторон. Для углубления в землю можно взять около 75 сантиметров.

Если здание одноэтажное, тогда хватит и пятидесяти, ну а если это двухэтажное строение тогда стоит углубить основание на один метр.

Массив

Среди элементов, которые входят в массив печи можно выделить – корпус, топку и дымоход. Для кладки используется красный кирпич, а для облицовки используется тугоплавкий. Сам корпус и дымоходы выкладываются на раствор из огнеупорной глины и песка. В облицовке используется состав из шамотного порошка с глиной, огнеупорной. Толщина швов должна быть минимальной, не более пяти миллиметров.

Перед тем как начать строить печь необходимо красный кирпич замочить в воде минут на пятнадцать. Делается это для того, чтобы кирпичи не тянули воду из кладочной смеси, огнеупорный кирпич же просто протирается влажной тряпочкой.

В ходе работы необходимо выполнять ряд условий:

Проверка горизонта и диагоналей с целью предупреждения наклона. При его наличии придется переделывать верхние ряды и ликвидировать ошибку.
Наполненность швов раствором. Печь необходимо периодически очищать при помощи тряпки от лишнего раствора.
Дымоход нужно будет протирать мокрой кистью для удаления грязи и раствора.

Как советуют опытные печники, перед тем как выложить ряд, его необходимо продублировать в отдельном месте без применения раствора. Такой ход позволит увидеть все возможные ошибки и вовремя их нейтрализовать. Помимо прочего в таком виде резать кирпич намного легче и быстрее.

Труба

Данный элемент печи кладется исключительно из красного полнотелого кирпича. На уровне чердака в качестве связующего элемента используется раствор из цемента и извести, а наружную лишь на растворе из цемента, ведь глину со временем просто вымоет дождь.

Там где труба будет соприкасаться с деревянным перекрытием делается уширение, которое не прилегает к горючим материалам и в образовавшее отверстие засовывается пакля или асбест пропитанные глиняным раствором.

Сверху на трубу надевает дефлектор, изготовленный из металла

Он не только не дает проникнуть внутрь осадкам, но и гасит образующие искры, что очень важно с точки зрения противопожарной безопасности

Схема кладки

Выкладывают печи обычно, пользуясь специальной схемой, называемой порядовкой. Чертежей печей подобного рода, как собственно и конструкций самого этого оборудования, существует множество. В интернете они имеются в свободном доступе и найти подходящий вариант, скорее всего, не составит особого труда.

При желании можно выложить в загородном доме, к примеру, одну из печей, разработанных инженером Кузнецовым. Такое оборудование отличается тем, что имеет очень высокий КПД. Разумеется, неплохим вариантом для частного дома может стать и большая русская печь. Но чаще всего в загородных жилых зданиях и на дачах выкладываются, конечно же, все же традиционные голландки, имеющие несложную конструкцию, небольшие габариты и отличающиеся простотой возведения.

Видео об приготовлении раствора для кладки печи

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.

Виды печей для дома

Классификация по целевому использованию

Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Возведение печи

Для того чтобы сложить печь по всем правилам, требуется помнить, что первый ряд возводится без использования раствора, то есть «насухо». Между кирпичами в обязательном порядке должны оставаться зазоры. Далее раствор при помощи мастерка размещается там, где предполагается разместить угловой кирпич. Необходимо разровнять слой раствора, чтобы получить ровную линию. После этого кирпич следует поместить на подготовленную для него площадку, требуется слегка прижать его и постучать мастерком сверху. Лишний раствор, который будет выделяться из щелей, требуется убрать.

Один из способов возведения печной арки из кирпича

Правильность укладки углового кирпича проверяется тщательно — поможет в этом строительный отвес. Необходимо учитывать во время контроля как горизонтальную, так и вертикальную линии.

Порядок установки всех остальных кирпичей зависит именно от установки кирпича с угла конструкции и отличается лишь тем, что нужно будет полностью заполнять скрепляющим раствором и вертикальное пространство. Используя уровень, требуется проверять ровно ли идет возведение ряда, а отвесом контролировать углы. Этот процесс очень важен, так как от этого зависит, как будет выглядеть русская печь в конце работы по ее возведению. Все швы требуется «перевязывать.

Пример профессиональной «перевязки» кирпичной кладки

Важно не забыть сразу сложить место для скопления золы – конструкция состоит из четырех рядов. В третьем ряду укладываются кирпичи по ¾ их основной длины

Используя «болгарку» потребуется отрезать лишнюю часть. Завершать следует 4 рядом. Здесь работа производится выкладыванием кирпичей на ¾, но уже по их ширине.

Следующий этап — устройство дымохода. Этот процесс по сложности не превышает саму кладку, но требует повышенного внимания, чтобы не повредить несущих, основных конструкций и балок, а также основных перекрытий крыши. Рекомендуемая высота трубы — не менее 5 метров. Для того чтобы облегчить работу и немного сэкономить на материалах, можно не выкладывать часть трубы, которая выходит из крыши. Эту часть можно заменить на конструкцию из металла. Внутренний диаметр трубы, выходящей за пределы крыши, составляет 12 см, толщина стенок – 1 см. Возвышение над перекрытиями чердака должно составить не менее 1 метра. Места стыка фиксируются при помощи металлической сетки и раствора на основе цемента.

Существует множество вариантов организации дымохода

Таким образом, русская печь своими руками – это не невыполнимая задача, а вполне посильная работа для тех, кто использует качественные материалы, проявляет упорство в работе и внимание к деталям. Сегодня пошаговая инструкция и чертежи печи позволяют возвести в доме или в бане конструкцию, которая будет надежно служить, выполняя положенные ей задачи

Главное условие – строго следовать рекомендациям пожарной безопасности и не экономить на материалах.

Также рекомендуем к прочтению:

Материалы подходящие для отделки каминов и печей: преимущества и недостатки Дачная печь заиграет свежими красками Разнообразие отделочных материалов для камина Многообразие плиток для камина: какую выбрать и как облицевать? Виды отделки печи своими руками в частном доме

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Выбор места для строительства
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Швы делаем тонкими
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Натяните отвесы по углам
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.

Подготовка или первые шаги

Прежде чем сложить печь, необходимо тщательно подготовить материалы и строительный инвентарь — инструменты. Также потребуется создать чертеж или распечатать наиболее подходящий из интернета

Место расположения печи в помещении также следует продумать заранее, чтобы потом все внимание и время уделять процессу кладки. Проект должен включать в себя кроме места для установки следующие пункты:

размер печи;
расчеты, касающиеся вывода дымохода
расчет теплоотдачи.

Прежде всего, необходимо подготовить чертежи будущей печи

Русская печь своими руками кладется несколько дней. На завершающем этапе, когда она полностью готова к эксплуатации, можно задуматься над вариантами отделки, но лучше просчитать это заранее и включить в план работы. Не менее важным этапом при подготовке к работе станет продумывание списка инструментов. Для того чтобы сложить русскую печь потребуются:

специальный молоток, предназначенный для обработки кирпича;
мастерок, которым будет наноситься раствор;
строительный уровень;
отвес;
рулетка для измерения;
«болгарка»;
перфоратор.

Для кладки кирпича потребуются инструменты

Важно, чтобы все инструменты всегда были под рукой, чтобы человек мог оперативно предпринимать необходимые действия

Отбор печного материала

Выбираем кирпич

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

https://youtube.com/watch?v=E1n70c8a-bQ

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.
Фундамент строится отдельно
Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.
Зольник
Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.
Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот “пирог” для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Есть ли необходимость в наличии чертежа?

Если есть подробное описание, наглядные схемы или видео, можно спокойно обойтись и без чертежей. Ведь именно простота каждой конструкции и минимум расходов позволяют мастеру избавиться от продолжительного и сложного монтажа.

Чертеж может потребоваться только тогда, когда запланировано строительство крупной стационарной печи, которая будет одновременно выполнять функции и обогрева, и приготовления пищи. Но если опыт в подобных делах уже имеется, даже тогда мастер может обойтись без чертежей.

Если печку для дома делает новичок, мастера-профи рекомендуют сделать пробный «макет», без использования смеси. Это поможет разобраться в особенностях кладки, не совершить в дальнейшем серьезных ошибок и выполнить чистовой вариант правильно.

Какие бывают печи

Перед тем, как правильно сложить печь в доме, необходимо определиться с ее функциями.

Различают три вида подобных сооружений для частного дома:

Для отопления. В состав конструкции входит топка и габаритный дымоход, имеющий множество ответвлений. Образующиеся дымовые газы отдают свое тепло окружающему пространству через стенки дымохода. Подобными печами, которые протапливаются в основном в зимнее время, обычно оснащаются дома с электрическими или газовыми плитами.
Для варки. Этот прибор предназначен исключительно для приготовления еды. Его отличает наличие короткого прямого дымохода, сразу выходящего на крышу. Поверх топки монтируется плита из чугуна для готовки пищи. В промежутке между топкой и дымоходной трубой найдется место и для духового шкафа (он обеспечивает режим готовки, как в русской печке). Подобным образом обычно оснащаются летние кухни и частные дома, имеющие централизованное и газовое отопления.
Отопительно-варочная. С помощью такой печи можно одновременно и готовить пищу, и отапливать жилище. Ее конструкция состоит из варочной поверхности, духового шкафа и массивной дымоходной трубы с развитой системой теплообмена. Отопительно-варочная разновидность имеет наибольшее распространение. С ее помощью оснащаются как частные жилые коттеджи, так и небольшие дачные домики.

Как сложить печь своими руками чертежи и технология строительства: пошаговая инструкция, видео
