Как сделать садовый камин барбекю из кирпича на даче своими руками: Пошагово – Обзор

Основные виды уличных каминов

Популярность уличных каминов растет с каждым летним сезоном. Это заставляет производителей внедрять на рынок все новые их виды. Какие только не встретишь камины — низкие и высокие, большие и маленькие, круглые и квадратные, открытые и застекленные. Этот список можно продолжать еще долго. Мы же остановимся лишь на основных видах уличных каминов.

Декоративный камин

Этот камин обычно используется для украшения веранды и сада. Его еще называют садовым камином. По форме может быть любым — все зависит от желаний заказчика. Чаще всего его изготавливают по технологии каменной кладки и дополнительно облицовывают декоративным камнем, а также размещают различные фрески и гравюры. Что касается отопительных функций, то он превосходит другим виды, так как имеет классическую конструкцию. Однако, излишний декор и особенности оформления конструкции часто мешают отдавать ему много тепла. Но согреться в холодный летний или осенний вечер вполне хватает.

Декоративный камин добавит дачной веранде уют

Передвижной камин

Отличается мобильностью и оригинальностью конструкции. Чаще всего устанавливается на ножки или колесики, не имеет ярко выраженного дымохода. Как правило, это открытые конструкции, напоминающие чашу или коробку с костром. Из материалов используется камень, гранит, мрамор. Несомненным достоинством такого камина является то ,что его можно свободно передвигать по всей территории, а также убирать в зимнее и дождливое время. Из минусов — относительно низкая теплоотдача, чуть более сильная, чем от классического хорошего костра.

Передвижной камин похож на костер в чаше, что может стать отличным дизайнерским решением

Как сделать кирпичный камин своими руками?

Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:

• определяется тип конструкции: закрытый или открытый;
• разрабатывается схема и делается чертёж;
• подбираются необходимые материалы и инструменты.

Закрытая или открытая конструкция?

Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.

Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.

Разработка схемы и чертежа

Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:

недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.;
расстояние до соседского забора должно составлять не менее 5 м;
необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином;
предпочтительны не подтапливаемые, хорошо проветриваемые площадки;
важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии.

Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

• выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента;
• определяется основное назначение конструкции и его функциональность;
• подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма;
• продумываем декоративную облицовку и тип декора.

Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

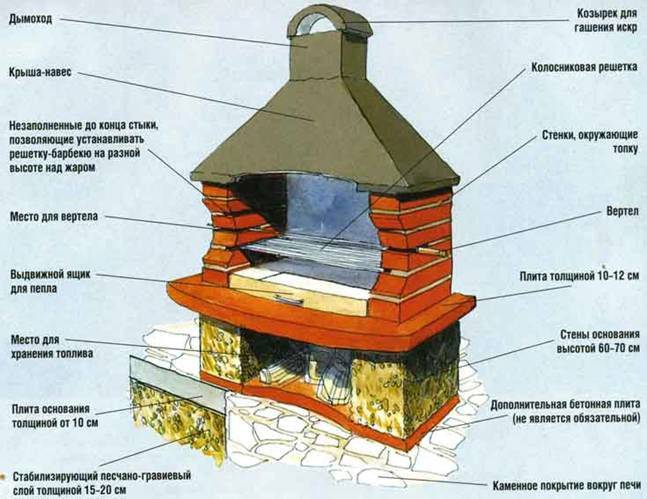

Схема уличного камина для барбекю

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.

Материалы и инструменты

На основе чертежа необходимо подготовить следующие материалы:

• стеновой, огнеупорный и облицовочный кирпич;
• цемент, песок, вода для приготовления кладочного раствора;
• арматурные прутья для усиления кирпичной кладки;
• стальная или асбестоцементная труба для дымохода;
• щебень;
• арматурная сетка.

Также потребуются следующие инструменты и приспособления:

• стальная или деревянная опалубка;
• уровень;
• штыковая и совковая лопаты;
• мастерок;
• ведро для раствора;
• бетономешалка;
• расшивка;
• киянка;
• рулетка;
• колышки и верёвка.

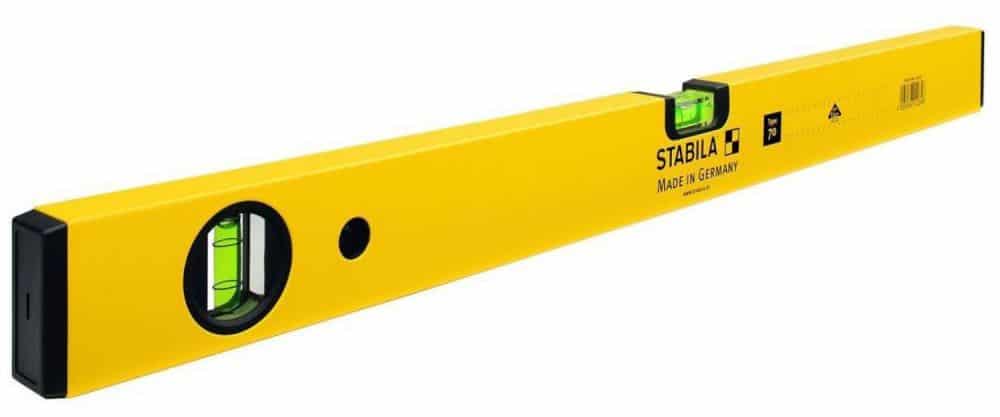

Для кладки уличного камина потребуется уровень

Особенности

Если в частном доме проблем с монтажом камина, как правило, не возникает, то установка такого устройства в многоквартирном доме вызывает множество вопросов. Как известно, для настоящего камина, работающего на твёрдом топливе (обычно это дрова), требуется топка, портал из огнеупорного материала и дымоход. Учесть все перечисленные требования можно только в квартире, расположенной на последнем этаже.

Размещение настоящего дровяного камина потребуется согласовать с органами архитектурного и пожарного надзора, чтобы быть уверенными, что его использование не поставит под угрозу целостность здания. Вызвано данное требование теми факторам, что монтаж камина несёт дополнительную нагрузку на перекрытия строения, а выходящие по дымоходу продукты горения могут служить источником возгорания.

В том случае, если узаконить установку настоящего камина в квартире не удаётся, стоит попробовать установить один из вариантов альтернативного устройства, ведь сегодня на рынке представлено огромное разнообразие декоративных, электрических и биокаминов.

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

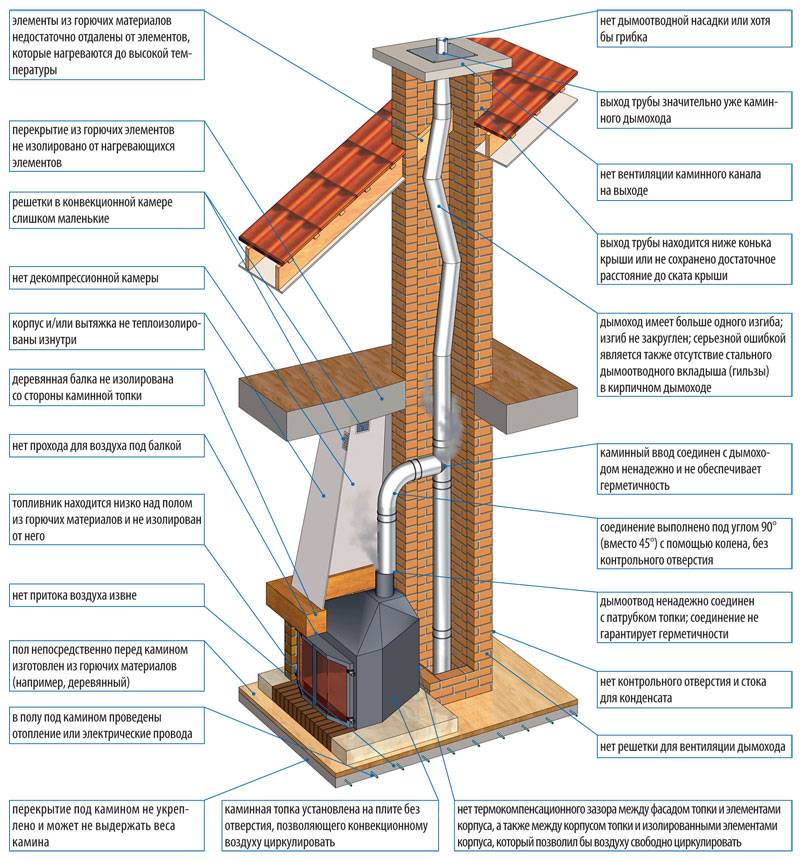

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)

Поверхность карниза обычно облицовывают клинкерными плитами, а его кромки декорируют обрезанным в размер торца облицовочным кирпичом.

Во время облицовочных работ необходимо следить, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки узкой кельмой нужно вдавить в швы раствор, чтобы они полностью были заделаны. Затем разгладить раствор, дать ему высохнуть, а после этого произвести расшивку швов.

После завершения работы с камином можно приступать непосредственно к изготовлению дымоуловителя. Заготовки из листовой меди толщиной 1 мм следует предварительно раскроить. Ширина всех припусков для создания бортов должна составлять 29 мм, а высота трубы — 50 см. Для ее изготовления понадобятся четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа нужно аккуратно под прямым углом отогнуть кромки шириной 25 мм. После этого необходимо прикрепить колпак дымоуловителя к ограждению шамотной вставки. Вместо меди для дымоуловителя можно использовать и другой листовой металл (нержавеющую сталь или оцинкованное железо).

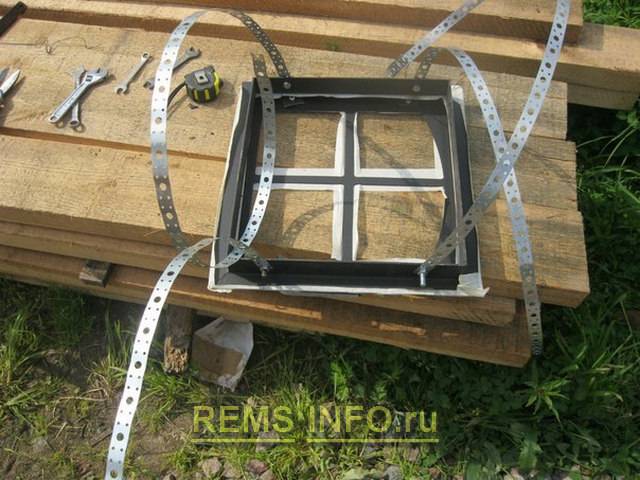

Для создания бортов тонкого листового металла необходимо зафиксировать заготовку между двумя брусками из твердой древесины, затем с помощью резинового молотка и монтажного бруска аккуратно отогнуть выступающую кромку. Затем на заготовках на одинаковых расстояниях друг от друга следует сначала произвести разметку, а после этого под заклепки просверлить отверстия диаметром 4 мм. У скрепленного дымоуловителя край колпака рекомендуется усилить, используя латунные уголки.

Сверху необходимо установить дымовую трубу квадратного сечения с флюгаркой. Ее можно просто надеть на колпак, но все-таки рекомендуется прикрепить, используя заклепки. В таком случае трубу точно не сдует ветром.

К ограждению топки дымоуловитель нужно зафиксировать с помощью стальных оцинкованных кронштейнов. Перед этим их нужно загнуть и прикрепить к колпаку заклепками длиной 12 мм. Для того чтобы правильно произвести разметку точек сверления отверстий под дюбели, колпак с трубой нужно приложить к камину, определить место будущего расположения кронштейнов, только после этого сделать разметку, снять колпак и просверлить отверстия. Затем колпак можно поставить и привинтить.

В очаге находится рама для подвески гриль-решетки и установки зольника. Для ее изготовления понадобятся стальные уголки. Их необходимо соединить друг с другом на винтах или с помощью сварки. В качестве опор для гриль-решетки рекомендуется к тыльному поперечному элементу рамы прикрепить два вертикальных элемента, выполненных из полосовой стали.

Кроме того, понадобится флюгарка, которая представляет собой колпак, венчающий дымовую трубу. Он необходим для предотвращения попадания осадков и птиц в устье трубы и для защиты ее от влаги.

Можно приобрести готовую решетку для приготовления жаркого, но можно сэкономить и самостоятельно сварить ее из отрезков стального прутка сечением 8×8 мм и длиной 540 мм каждый, предварительно изогнув их. Не стоит забывать о том, что два отрезка такого прутка понадобятся для рамки решетки, которую изготавливают в первую очередь, а затем на нее наваривают остальные прутки (примерно 18 штук). Вместо сварки можно использовать винты. После сборки решетку рекомендуется хромировать. К продольным элементам рамы сверху нужно прикрепить два таких же отрезка прутка, использующихся в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть немного больше ширины зольника. Сам выдвижной зольник лучше всего изготовить из черной жести толщиной 1,5 мм.

Посмотрите пошагово, как сделать уличный камин на видео, предложенном далее на этой странице:

Правила подбора камина на веранде

1. Типоразмеров и дизайнов камина очень много, что позволяет с успехом вписать очаг в интерьер помещения

Не столь важно, будете вы выкладывать камин полностью своими руками или только приобретенный облицовывать, главное правильно подобрать его конструкцию и размеры, чтобы эксплуатация очага не приносила проблем, как в практике, так и в теории с точки зрения пожарной безопасности

Веранду можно условно разбить на зоны:

• Зона размещения камина. Помимо самого очага в этой зоне можно размещать только объекты, выполненные из негорючих материалов. Здесь отлично могут расположиться рабочая поверхность для приготовления еды и складирования посуды, причем сами полки, как правило, выполняются из мрамора или камня, что отлично дополняет всю композицию.

• Зона отдыха – место, где располагается сам кухонный (столовый) стол и мебель для удобного и приятного препровождения времени. Для веранды с камином желательно использовать простую плетенную или сборную каркасную мебель с подушками и перинами, ведь она не накапливает влаги и посторонних запахов в отличие от мягкой, а подушки при загрязнении легко постирать.

• Нейтральная или пограничная зона располагается между каминной и зоной отдыха. Ее цель – это безопасная дистанция 1-1,5 м до печи, т.к. даже при использовании защитного термостойкого стекла на очаге остается вероятность выскакивания искр пламени. К тому же перед камином и рабочей зоной должно быть достаточно свободного места.

2. Сам камин на веранде подбирается размерами не меньше трети и не больше половины от ширины помещения места его расположения. При таких размерах камин гармонично вписывается в интерьер , причем с одной стороны можно расположить стол для приготовления еды, а с другой стороны мойку или комплекс для хранения посуды.

3. А в соответствии со средними размерами перечисленного оборудования зоны очага получается, что минимальная длина стены должна составлять 3 м. Тогда можно расположить камин шириной 1-1,5 м, и по бокам остаются зоны для установки «столов».

4. Подбирая модель камина для веранды необходимо постоянно помнить о пожарной безопасности, поэтому установка на очаг термозащитного стекла обязательна, при этом желательна максимально большая глубина топки, которая позволяет глубже расположить «костер». Минимальная глубина топки должна составлять порядка 0,5-0,75 м.

Технология строительства

Строительство камина выполняется в три этапа:

1. Закладка фундамента.
2. Кладка стен.
3. Монтаж дымохода.

Закладка фундамента

Пошагово сооружение фундамента выполняется следующим образом:

1. На выбранном участке выполняем разметку: вбиваем колышки по периметру, превышающем размеры основания камина на 20-30 см по ширине и длине, и натягиваем на них верёвку.
2. Лопатами роем котлован на глубину ниже промерзания грунта, но не менее 50-70 см.
3. На дно укладываем слой гидроизоляции, а затем 20-30 см слои песка и щебня, которые тщательно трамбуем.
4. Устанавливаем опалубку и укладываем арматурную сетку.
5. Замешиваем бетон и заливаем его в опалубку.
6. Через 7 суток снимаем опалубку.
7. На боковые стенки устанавливаем гидроизоляцию.
8. Фундамент готов к эксплуатации через 28 суток.

Кладка стен

Кладка стен дачного уличного камина выполняется в такой последовательности:

1. Приготавливаем цементно-песчаный раствор с добавками огнеупорных модификаторов (шамотной крошки в количестве до 10%). Объём раствора делаем таким, чтобы его можно было полностью израсходовать за 30-40 минут.
2. На фундамент укладываем слой гидроизоляции.
3. Поверх изоляции выкладываем кирпичами сплошной ряд. Его поверхность при помощи уровня делаем идеально ровной.
4. Формируем ряды, согласно ранее составленной схеме. При этом контролируем положение кирпичей по горизонтали и вертикали. Количество раствора должно быть минимальным (1-2 мм). Каждые 2-3 ряда укладываем арматурные прутья. Ряды выкладываем с перевязкой.
5. На 3-м ряду начинаем выкладку топочной и подгоняем кирпичи под установку колосников.
6. С 6-го ряда укладываем опорную часть. В местах крепления дверок устанавливаем металлические петли. Подготавливаем место под полку для жарки.
7. Укладываем полку для жарки и формируем место под установку дымохода.

Монтаж дымохода

Установка дымохода делается следующим образом:

1. Ставим заглушку для дымохода.
2. Крепим стальную трубу в строго вертикальном положении.
3. Обкладываем трубу по периметру кирпичом.
4. На верхнюю часть дымохода устанавливаем колпак.

После завершения строительства камина, приступаем к декорированию. Для этого используем облицовочный кирпич или натуральный камень.

Основные принципы строительства

1. Первый ряд кладут ребром, а последующие – плашмя.
2. Основание делают минимум из двух рядов.
3. Кирпич берут цельный, без сколов и трещин.
4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
5. Минимальная толщина шва – 5 мм.
6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
8. Монтаж делают в теплый период (весна или лето).
9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Пример возведения небольшой печи из кирпича

Для небольшой печи обустраивать отдельный фундамент не обязательно. Достаточно укрепить пол, уложить рубероид, гидроизол или пергамин.

Насыпать сухой песок толщиной 1 см.

На выровненный песок укладываем слой кирпича

Очень важно выровнять слой с помощью уровня

Сверху на кирпич нанести слой глины и установить дверцу поддувала. Дверку необходимо обернуть асбестовым шнуром, а лучше картоном, предварительно увлажнив его. Дверку следует закрепить проволокой.

Укладываем второй слой кирпича.

Третий ряд кирпича выполняем из половинок.

На третий слой кирпича укладывает колосниковую решетку над поддувалом.

Четвертый ряд кирпичей выкладывается на ребро. Для внутренних перегородок внутри дымохода необходимо сделать подставки. Задняя часть печки выполняется без глины с выступами кирпича во внешнюю сторону (вышибные кирпичи).

Топочную дверцу предварительно оборачиваем увлажненным асбестовым шнуром, затем закрепляем проволокой и двумя кирпичами.

Укладываем плашмя 5-й ряд кирпича.

Шестой слой уложим на ребро, а стенки дымохода затираем тряпкой.

Седьмой слой кирпича ложится плашмя. При этом кирпичи задней стенки укладываем на ребро.

Восьмой ряд должен закрыть топочную дверку и завершиться над топкой двумя кирпичами.

Над топкой устанавливается скошенный кирпич для смещения пламени в сторону центра варочной поверхности.

Девятый слой кирпичей укладывается с небольшим смещением к задней стенке. Перед этим укладывается увлажненный асбестовый шнур для обеспечения герметичности между варочной поверхностью и кирпичом.

С десятого ряда начинается формирование дымохода, который должен постепенно расширяться к задней стенке. Дымовую трубу из железа можно выполнить приставного или насадочного типа. А насадочная кирпичная труба может привести к смещению центра тяжести.

В 11-м ряду необходимо установить задвижку, уплотнив ее асбестовым шнуром.

Дымоход стыкуется с легкой металлической трубой. Если труба будет отводиться в сторону, то следует предусмотреть перекрытие из трех слоев кирпича.

После этого вынимаем вышибные кирпичи и чистим дымоход.

Затем производим отделку печи снаружи (штукатурка или побелка).

Перед печкой обустраиваем предтопочный лист.

После завершения всех работ необходимо просушить печь в течение одной недели. В первое время рекомендуется осуществлять топку деревянной щепой или бумагой. А после закаливания, можно приступить к топке дровами.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

• покраска;
• оштукатуривание;
• облицовка плиткой, камнем и прочими подобными материалами.

  Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Как сделать кирпичный камин своими руками?

Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:

• определяется тип конструкции: закрытый или открытый;
• разрабатывается схема и делается чертёж;
• подбираются необходимые материалы и инструменты.

Закрытая или открытая конструкция?

Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.

Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.

Разработка схемы и чертежа

Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:

недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.;
расстояние до соседского забора должно составлять не менее 5 м;
необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином;
предпочтительны не подтапливаемые, хорошо проветриваемые площадки;
важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии.

Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

• выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента;
• определяется основное назначение конструкции и его функциональность;
• подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма;
• продумываем декоративную облицовку и тип декора.

Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

Схема уличного камина для барбекю

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.

Материалы и инструменты

На основе чертежа необходимо подготовить следующие материалы:

• стеновой, огнеупорный и облицовочный кирпич;
• цемент, песок, вода для приготовления кладочного раствора;
• арматурные прутья для усиления кирпичной кладки;
• стальная или асбестоцементная труба для дымохода;
• щебень;
• арматурная сетка.

Также потребуются следующие инструменты и приспособления:

• стальная или деревянная опалубка;
• уровень;
• штыковая и совковая лопаты;
• мастерок;
• ведро для раствора;
• бетономешалка;
• расшивка;
• киянка;
• рулетка;
• колышки и верёвка.

Для кладки уличного камина потребуется уровень

Виды уличного камина

Основными аспектами

определения вида камина являются его функциональные способности и вариант строительства (мобильный, стационарный). Выбирая для себя наиболее подходящий вариант уличного камина, стоит учесть, для чего он предназначается и какую площадь будет занимать на участке.

Существуют очаги, которые выполняют только декоративную функцию или декоративную и утилитарную. Такие варианты играют исключительно декоративную роль для радости глаза и души. По форме могут напоминать чашу на кованых ножках, выложенные камнем по кругу или в форме куба. Вариантов исполнения такого вида уличного количества больше множество

Важно подобрать такой вариант, чтобы он органично вписался в общую концепцию ландшафтного дизайна

По технологии строительства уличные камины делят на следующие виды:

• Обустроенный открытый очаг – оформляется для декоративных целей. Отдаленно напоминает костер, которому придали форму камнем, кирпичом или любым другим материалом, устойчивым к высоким температурам;
• Уличный камин-барбекю – обустраивается дымоходом и дает возможность приготовить мясо на открытом огне или углях. Помимо этого, можно приготовить различные блюда в специальной посуде. Барбекю может быть переносным или монументальным;
• Коптильня – такая конструкция может быть изготовлена своими руками. Технология у нее достаточно простая. Главное, придерживаться определенным правилам. Существуют готовые портативные уличные коптильни, которые можно приобрести в специализированных магазинах;
• Мангал – самая простая из видов конструкций для приготовления пищи на открытом огне или углях, которая по исполнению может быть, как монументальной, так и переносной. Первый вариант исполнения мангала можно сделать из кирпичей, а второй – как правило, металлические конструкции из жаропрочного материала;
• Уличная хлебная или помпейская печь – такой вид для любителей «стряпать» и выпекать: пироги, хлеб, готовить пиццу на открытом воздухе или лаваш. В такой конструкции жар получается не за счет углей или открытого огня, а с помощью сильно нагретых внутренних стенок, которые изготовлены из жаропрочных и теплоемких материалов. свод у топки сводчатый, имеет только один дымоход. Такое изделие собирает большое количество жара и не выпускает его наружу.

В зависимости от размера

загородного пространства можно изготовить объект, который будет включать в себя сразу несколько видов уличных очагов. Самым востребованным вариантом комбинированного уличного очага является коптильня с печью-барбекю. Такое сочетание дает возможность приготовить одновременно сразу несколько блюд.

По типу используемого материала при строительстве уличных каминов различают:

Уличный камин из кирпича – самый распространенный материал для изготовления своими руками – кирпич, который быстро достигает необходимой температуры, после чего достаточно долгое время держит жар внутри, что позволяет готовить и греться рядом с ним даже при минусовых температурах. К тому же кирпич имеет относительно невысокую стоимость и прост в работе.

Для строительства печей используют, как правило, шамотный кирпич. Однако, для их облицовки данный материал не подойдет, поскольку имеет свойство сильно расширяться в процессе нагревания. Для облицовки печи лучше приобрести облицовочный красный полнотелый кирпич, который имеет однородную ровную поверхность и различные формы для укладки арок и ниш, что дает возможность выполнить красивый и прочный элемент ландшафтного дизайна.

Уличный камин из камня – камень участвует только в облицовке печей. Лучше всего выбирать натуральный материал, который поможет избежать выделения токсичных веществ при сильном нагреве.

Топка уличного камина выкладывается шамотным кирпичом, а декоративная отделка должна быть выполнена только в тех местах, где температура не будет превышать 80 градусов, и оформляется она доломитом или базальтом. Не рекомендуется приобретать материалы, которые разрушатся или деформируются при сильном нагреве.

Каменная отделка прекрасно сочетается с металлом, кованными изделиями, облицовочным кирпичом и органично впишется в любой стиль ландшафтного дизайна.

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

1. Аналогично разбирается пол по контуру плиты.
2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
3. Опоры опускаются в отверстия и цементируются.
4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Важно! Фундамент под железные печи на деревянных полах должен быть больше габаритов отопительного прибора на 400-500 мм с каждой стороны.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Шаг 5 приступаем к кладке топки нашего камина для дачи

Внутренняя часть топки выполнена из шамотного кирпича. Над зольником укладываем два металлических уголка, на которые укладываем колосник.

Между шамотным кирпичом и керамическим оставляем воздушный промежуток, чтобы не было контактного перекаливания (на фото сзади).

Пока оставляем кладку в покое и приступаем к подготовке каминной дверце к установке. Во-первых – извлекаем стекло из пазухов крепления и проклеиваем внешнюю часть каркаса малярным строительным скотчем.

Строительный скотч на каркасе каминной дверцы предотвратит ее от возможных повреждений во время установки дверцы.

К боковым стойкам двери прикручиваем крепежную печную ленту с помощью болтов.

Длинна каждой ленты должна быть не меньше 50 см. Дело в том, что дверца довольно массивна и должна быть надежно зафиксирована.

Устанавливаем дверцу. Крепим нижний край дверцы, с помощью лент, спрятав их в ряд кладки. Чтобы дверца не шаталась, делаем временные стойки для того, чтобы зафиксировать ее в определенном положении.

Верхние ленты фиксируем в стойки выложенные «насухо» на внутренних простенках камина.

Как только дверца закреплена, приступаем к процессу поднятия рядов кладки внешних сторон.

Верхние ленты прячем в ряд кладки, который заканчивает процесс установки дверцы.

Отслеживайте контроль за падающим раствором внутрь топочной камеры, убирая его, чтобы он не стал причиной невозможности точной установки шамотного кирпича топочной камеры.

Ошибка многих, что они крепежную ленту прячут в горизонтальный шов ряда, лучше будет сделать это таким способом.

После того как дверца установлена на место обязательно вычистите конвекционные камеры. Дело в том, что ширина в 12 см и глубина в 70 см является критической для того, чтобы дотянутся до низа.

Конвекционная камера вычищена. Остатки крепежной ленты загибается вдоль кладки поперечной стенки камина и крепится к ней на саморезы закрученные в паз.

Приступаем к термоизоляции топочной камеры. Самый простой и эффективный метод – это использовать плоский лист асбеста. Используем лист толщиной 10 мм.

Режем лист по необходимым размерам.

Прежде чем начать кладку шамотного кирпича, необходимо сделать термоизоляцию асбестом. Устанавливаем листы с обеих сторон.

Прижимаем лист асбестоцемента к внутренней стенке кладки из керамического кирпича.

Аналогично устанавливаем асбестовый лист к другой стенке кладки.

Переднюю часть топочной камеры также необходимо термоизолировать от перегрева. Для этой цели лучше всего использовать базальт-картон. Его толщина 5 мм, вырезаем емо по ширине передней части кирпичной кладки.

Базальт-картон на переднюю стенку установлен. Чтобы он не мешался при работе, лучше всего его верхнюю часть прижать к кирпичной кладке.

Начинаем выкладывать топочную камеру. Необходимо использовать печную смесь, которая выдерживает большие температуры. Чтобы топка не сильно потеряла во внутреннем пространстве, можно использовать прием укладки шамотного кирпича поставленного на ребро.

Обратите внимание на дверцу камина, чтобы она была более герметично «посажена» в кладку, ее каркас обматывают базальтовым шнуром диаметром 8 мм.

Ряды кладки топки: первый ряд – основание, второй ¾ ширины кирпича, третий ряд поставлен на ребро.

Пока на этом этапе останавливаем кладку топки и приступаем к подготовке кирпича для создания клинового замка, который мы обыграем и сделаем в виде декоративного элемента фасадной части камина

Продолжение в следующей статье.

Разновидности

Как и в случае домашнего очага, существует несколько видов каминов, устанавливающихся на улице. Перед тем как сделать выбор в пользу одного из них, следует познакомиться с их особенностями внешнего дизайна и принципом работы.

• Печь-камин. Прототипом данной модели является русская печка. Она популярна тем, что дает возможность готовить пищу запеканием. Уличные печи имеют свои отличительные свойства. Так как теплообмен происходит с более высокой скоростью, то его необходимо всячески уменьшить. Для этого повышают изоляционные свойства стенок печей с помощью дополнительного слоя и образования пустот, содержащих воздух.
• Встроенный мангал. Для нас мангал ассоциируется с шашлыком или способом его приготовления, хотя у многих ближневосточных народов он считается универсальным инструментом для готовки. Топливник такого камина выполнен в виде чаши с вертикальными стенками. После сгорания дров, оставшиеся угли служат для жарки, выпекания и даже для копчения продуктов. Камин с мангалом на даче всегда пользуется спросом при проведении семейных праздников.
• Азиатский тандыр. Особенности конструкции этого вида печи позволяют готовить пищу на горячей поверхности стенок топки. Такой способ пришел к нам из Средней Азии и до сих пор пользуется популярностью среди любителей пищи, приготовленной на природе. Тандыр может сочетаться с классической топкой камина. Такое устройство позволит готовить еду и любоваться пламенем одновременно.

Каминный комплекс загородного дома

• Печь-коптильня. Подобный тип устройства считается редкостью для частного дома. Оно основано на том, что топочная камера и отдел для продуктов отделены друг от друга. Дым, который получается в результате горения дров, не попадает сразу в дымоход, а проходит через камеру с продуктами. Возможна реализация моделей для холодного и горячего способов копчения.
• Классический камин. Свое название он заслужил, благодаря внешним очертаниям. Это уличный очаг, окруженный порталом из камня или кирпича. На самом деле камень может быть всего лишь декоративной отделкой, а топка имеет расширенные функции мангала, барбекю, гриля.

Полезно знать: Как почистить камин, какие инструменты и средства следует применять

https://youtube.com/watch?v=68RCwdyKsLw
