Делаем ворота на гараж своими руками: подъемно поворотные и распашные – Обзор

Проведение сварочных работ

Изготавливая ворота для гаража, на следующем этапе необходимо подготовить место для проведения сварочных работ. На него нужно уложить два швеллера. По параметрам швеллер должен оказаться на 20 см меньше рамы. Далее необходимо отрезать уголки, руководствуясь значениями длины сторон. Необходимо обеспечить максимально плотное прилегание. Далее можно приступать к проведению сварочных работ, при которых уголки должны быть присоединены друг к другу. Для этого необходимо сделать резы, а после с использованием 4-мм или 5-мм электрода сформировать конструкцию. Не стоит приваривать излишне сильно, требуется только несколько прихватить. После можно осуществить примерку, как только было произведено наживление посредством сварки. После того как вы приложите элемент к проему, сможете легко проанализировать плотность. При наличии погрешностей можно подправить все молотком, а после приварить все окончательно.

Несущая конструкция ворот


Опорные столбы. Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

  1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
  2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
  3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
  4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
  5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

Рулонных

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

  • компактность;
  • возможность монтажа не только в гаражах, но и других помещениях;
  • надежность;
  • доступная цена.

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

Принцип устройства

Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.

Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.

Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.

Необходимый материал для ворот гаража

  • Два швеллера. Они будут использоваться в качестве стоек.
  • Два металлических ролика на подшипниках для движения створок по направляющей.
  • Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
  • Профлист или листы оцинкованного железа для облицовки.
  • Пенопласт или минвата для утепления.
  • Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).

Необходимые инструменты для работы

  • Рулетка, уровень и уголок для разметки.
  • Сварочный аппарат полуавтоматический мощностью 220 Вт.
  • Шуруповерт и дрель для крепежа.
  • Болгарка для нарезки металла и зачистки швов после сварки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Стандартные размеры подъемных гаражных ворот: цены определенных моделей

Перед тем как купить подъемные ворота в гараж, цену нужно уточнить. Стоимость конструкции зависит от материала, особенностей механизма и от наличия системы управления

В таблице представлены некоторые популярные модели подъемных конструкций.

Таблица 1. Средняя стоимость подъемных конструкций

ИзображениеМоделиОсобенностиСтоимость, руб.
Алютех (Беларусь) Trend 5125-2125Конструкция позволяет сохранить размеры проема.62 000
Hormann (Германия) секционные ворота серии Lpu 40 WoodGrainОтличаются равномерным распределением, с незаметным переходом между секциями37 500
Zaiger (Швейцария) подьемно-секционная модель серии Classic EcoНаличие теплых сэндвич-панелей41 000
ЛегоПром (Россия), PremiumВозможность монтажа дополнительного автоматического привода36 000
Корн (Россия) откатная модель серии ЭкоВыбор дизайнерских решений и установка секционных конструкций на пружинах24 000
Дорхан (Росссия) модель RSD02Автоматическое управление33 200

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

  1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
  2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
  3. Высота не менее 2 м.
  4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
  5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
  6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

  1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
  2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
  3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъёмных секционных ворот в гараж во многом зависят от производителя. Лучше всего довериться проверенным производителям. Среди них можно выделить:

  • «Херман». Немецкий производитель предоставляет десятилетнюю гарантию на выпускаемое гаражное оборудование;
  • «Дорхан». Российская компания предлагает все виды дверных систем, а также необходимые для их изготовления комплектующие;
  • «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, дверные конструкции других типов и оборудование для их автоматизации;
  • AN-Motors, изготавливаемая в Китае;
  • Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
  • Meswac, изготавливаемая в Финляндии;
  • Novoferm от немецкого производителя;
  • «Технопроф», Rolclassic, «Эрин», предлагаемые российскими производителями.

Продукция вышеназванных производителей обладает всем набором необходимых характеристик

Манипуляции по монтажу полотна

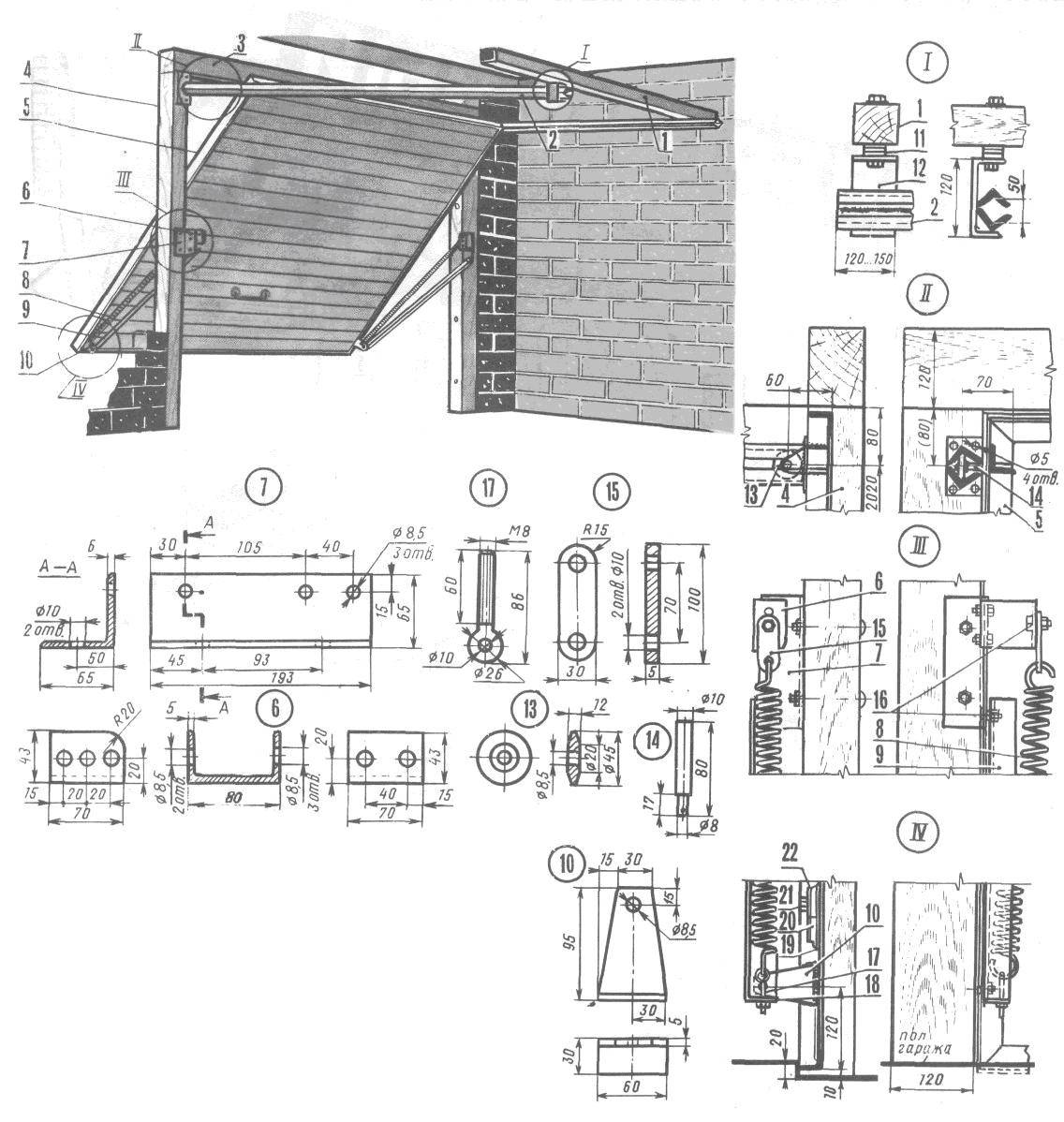

Чертеж гаражных подъемных ворот обязательно должен быть предоставлен производителем конструкции. Перед началом работ его необходимо подготовить, тогда проведение всех манипуляций будет осуществить проще. На следующем этапе можно приступать к монтажу полотна. Этот элемент первоначально должен быть только наживлен сваркой. Необходимо при этом соблюдать точность габаритов, так как перекос может стать причиной неправильного движения полотна. Самодельные гаражные ворота подъемные обязательно должны изготавливаться без образования зазоров, за этим необходимо следить в процессе проведения сварочных работ. Если пазы все же получились, то их нужно постараться сделать минимальными. После того как сварка полотна будет завершена, швы следует зачистить, применяя тот же способ, что был описан выше, где используется болгарка. Затем мастер может переходить к процессу установки.

Подъемный механизм гаражных ворот должен иметь в составе кронштейны, которые фиксируются на следующем этапе. Их следует расположить несколько впереди, это позволит исключить задевание полотна при его движении, однако и сильно выдаваться вперед оно при этом не будет, что тоже нежелательно

При этом тоже важно соблюсти максимальную плотность сопряжений. Важно еще и правильно установить направляющие, которые должны быть расположены строго горизонтально

Плотность соединения предпочтительнее корректировать шарнирами, использовать для этого дерево не рекомендуется.

Подъемно-поворотные гаражные ворота не должны утепляться с помощью дерева. Это обусловлено тем, что данный материал обладает значительным весом для такой конструкции. Кроме того, древесина превосходно впитывает влагу, которая способна еще больше утяжелить систему и стать причиной развития коррозийных процессов. При необходимости утепления таких ворот нужно использовать пенопласт, так как он обладает незначительным весом и не впитывает влагу. Если есть желание, то можно применить и альтернативный вариант утеплительного синтетического материала.

На каркас полотна для проведения манипуляций по утеплению необходимо первоначально наварить цельный стальной лист, что позволит просто уложить на его поверхность пенопласт. Для того чтобы утеплитель хорошо держался, его сверху предстоит заварить таким же цельным полотном стали.

Полученные швы должны быть хорошо зачищены, обезжирены и тщательно покрыты грунтовкой, это касается и всей поверхности ворот, которые можно после покрасить.

Теперь можно вставить в направляющие полотно. Не следует забывать о том, что пружины могут быть отрегулированы. Предпочтительнее выбирать для проведения работ пружины, выполненные из металла 65Г. Они обладают эластичностью и выполнены специально для механизмов раздвижного типа

При регулировке необходимо обращать внимание на то, что пружина не должна тянуть створку, этот элемент должен быть прочно закреплен. Затем можно установить фурнитуру, на этом можно считать, что ворота готовы

Перед началом процесса рекомендуется заручиться помощью нескольких человек.

Гаражные подъемно-секционные ворота устанавливаются почти по такому же принципу, только для их монтажа не потребуется столько места.

Виды гаражных ворот

Прежде, чем разбираться в разновидностях, давайте поговорим о преимуществах распахивающихся ворот. А заключаются они в следующем:

  • Доступная стоимость. Такие ворота стоят на порядок дешевле, чем остальные виды;
  • Возможность утепления. Для этого используются теплоизоляционные материалы;
  • Возможность монтажа даже в случае недостаточности свободного места;
  • Способ открытия 0 наружу и внутрь;
  • Возможность оснащения конструкции электромотором или автоматикой.

Недостаток – необходимость свободного места для открывания. Это вызывает трудности в зимний период, когда перед воротами образуются сугробы.

А теперь можно перейти к другим видам ворот.

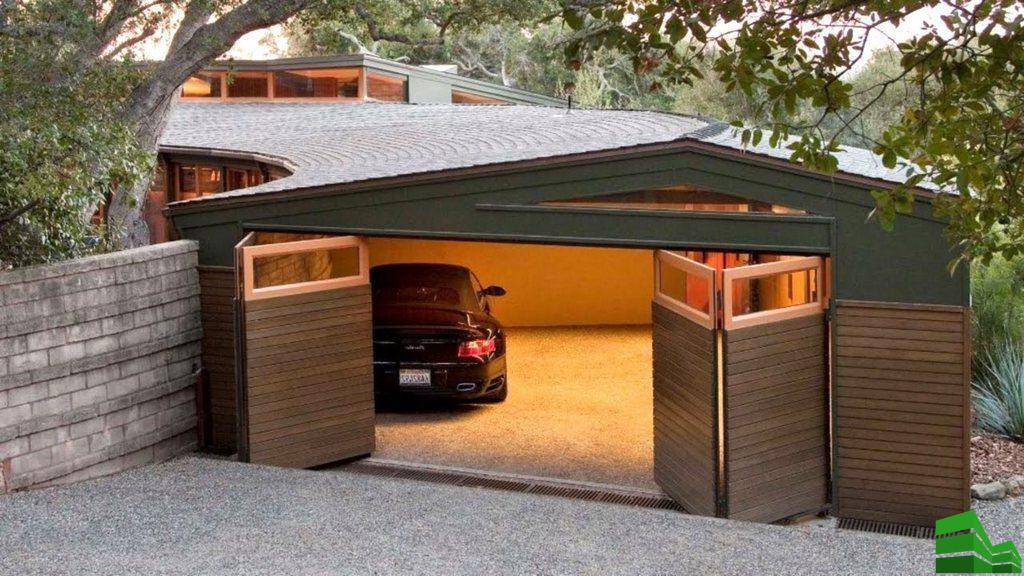

Складные

Конструкция – это набор секций. Они монтируются вертикально и скрепляют их шарнирным методом. Краевые секции фиксируют к коробу петельным способом.

Дополнительно добавляют крепежные детали на верхней и нижней части. Секции производят из разных материалов. Это могут быть алюминий и древесина.

Положительные стороны:

  • Оригинальный внешний вид;
  • Комфортное использование;
  • Экономия свободного места;
  • Возможность частичного ремонта;
  • Доступная стоимость.

Отрицательные стороны:

  • Скоротечно становятся непригодными;
  • Низкая защита.

Подъемно-поворотные

Это цельное полотно. Конструкция закрывает проем полостью. Когда створки открывают, они приподнимаются и проворачиваются на 90°. В итоге полотно закрепляется на потолочной поверхности. В процессе открывания задействован механизм рычагов, редуктор и электромотор.

Положительные моменты:

  • Стабильная защита;
  • Экономия пространства при открывающихся створках;
  • Можно использовать утеплительный материал;
  • Можно оснастить автоматикой.

Отрицательные стороны:

  • Необходимость точного грамотного монтажа;
  • Полотно, останавливаясь в проеме, преуменьшает его размеры на 25-30 см;
  • Не рекомендуется эксплуатировать часто.

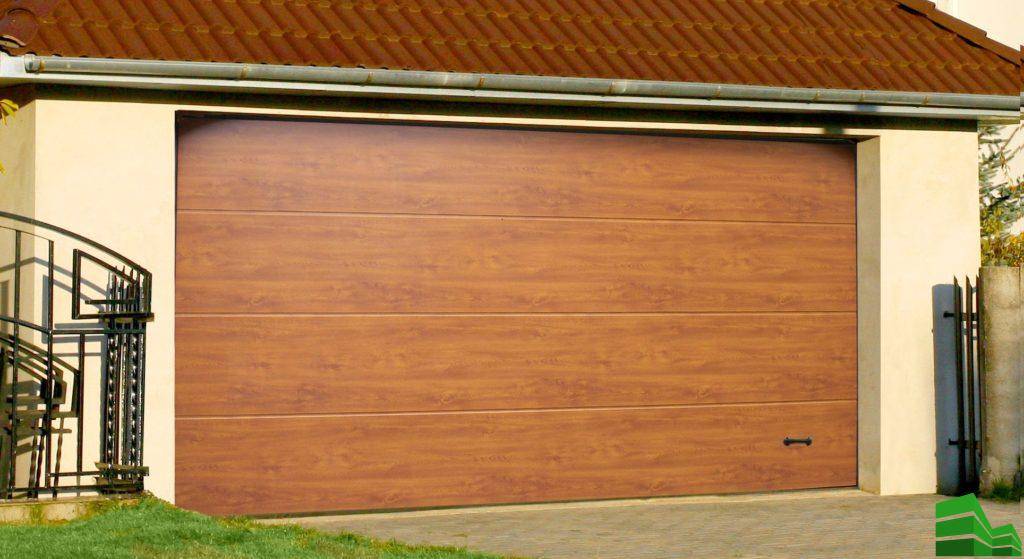

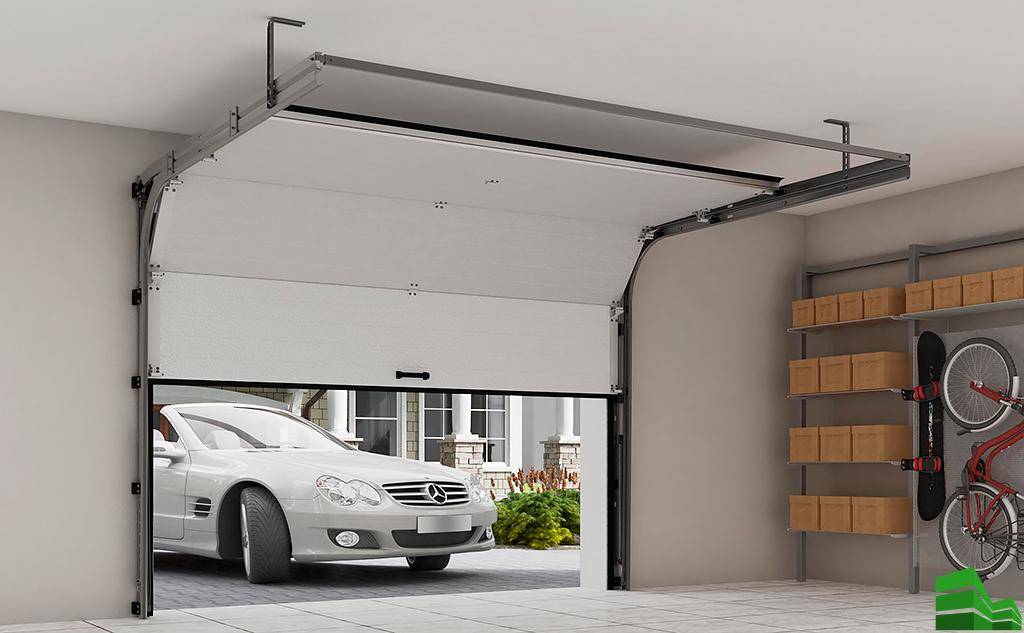

Подъемно-секционные

Полотно – набор секций. Все они размещены горизонтально и скреплены петельным методом.

Сверху, на потолочной поверхности, монтируют поднимающий механизм. Он перемещает полотно по направляющим и закрепляет его на потолке.

Секции чаще всего производят из сэндвич-панелей.

Положительные моменты:

  • Возможность устанавливать конструкцию в проемы разных размеров;
  • Экономия пространства при открывании;
  • Хорошо справляются с механическими нагрузками;
  • Высокая устойчивость перед деформациями;
  • Автоматический механизм;
  • Привлекательный внешний вид;
  • Хорошо изолируют тепло и звуки;
  • Длительный период службы.

Отрицательные стороны:

  • Высокая стоимость;
  • Необходимость регулярного ухода: смазывание петель и профилей, слежение за работой автоматического и электрического механизма;
  • Подверженность взломам.

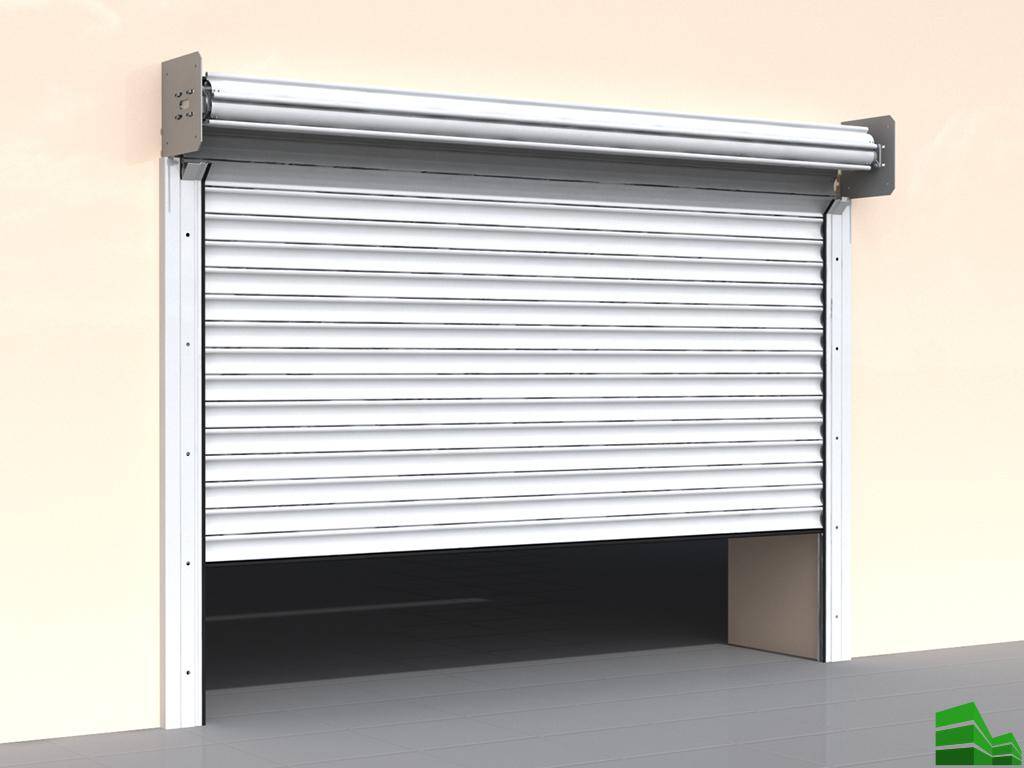

Рулонные

Конструкция называется так благодаря тому, как она открывается. Полотно представляет собой несколько ламелей. Оно скручивается в рулон при запуске. Сооружение состоит еще из двух направляющих. Последние ответственны за поддержание ворот в проеме. Ламели накручиваются на вал. И работает вся система за счет электропривода.

Положительные моменты:

  • Компактные размеры;
  • Доступная стоимость;
  • Легкий монтаж;
  • Длительный период службы;
  • Возможность оснащения полотна автоматикой.

Отрицательные моменты:

  • Подвержены взломам;
  • Нельзя конструкцию утеплить из-за сформировавшихся щелей между ламелями;
  • Ненадежная эксплуатация зимой.

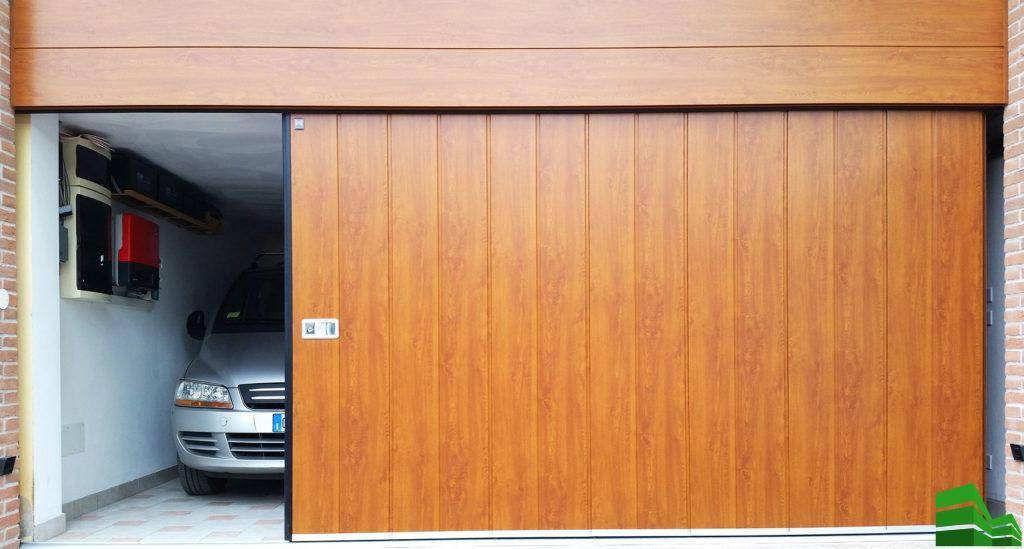

Откатные

Сооружение представляет собой единственную створку. Она установлена на направляющем профиле. Последний крепят сверху. Сама створка в нижней части упирается в рельсы. При открывании воротное полотно уезжает в сторону вдоль стены.

Положительные моменты:

  • Зимой не мешают сугробы;
  • Экономичное отношение к пространству;
  • Надежность относительно действий злоумышленников;
  • Можно оснастить автоматикой.

Отрицательные стороны:

  • Ролики быстро становятся непригодными;
  • Ширина стеновой части должна быть больше, чем ширина половинки полотна.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
