Проводка и порядок работ

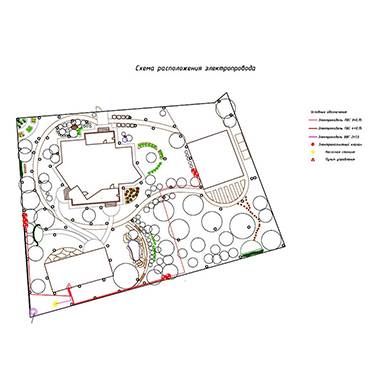

Прежде всего необходимо составить подробный план освещаемой территории, где указано размещение всех светильников. Далее необходимо разработать трассу, которая будет соединять те источники света, которым необходимо питание (кроме тех, что на солнечных батареях). В домовом щитке на уличное освещение должен быть установлен отдельный автомат. В отдельных случаях моет потребоваться несколько отдельных линий электропитания (например, на освещение забора и площади перед домом один, для заднего двора — второй).
Выбираем кабель
Кабель для питания светильников желательно прокладывать под землей. Минимальная глубина укладки — 80 см, использовать желательно бронированные типы кабеля. Допускается укладка кабеля ВВГ, но в защитной оболочке (специальной гофрорукаве или асбоцементных трубах). Подробнее о подземной укладке кабеля читайте тут.
В большинстве случаев кабель для уличного освещения дома прокладывается под землей
Допускается также воздушная прокладка кабеля для светильников, но она, во-первых, портит общее впечатление, во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета. Это определенные виды полиэтилена, оболочки из которого значительно поднимают стоимость кабельной продукции. Чаще всего и тут используют кабель ВВГ, но он требует защиты от ультрафиолета. Его надо укладывать в кабель каналах (если ведут по стене зданий) или гофрорукаве. Без подобной защиты уже через несколько лет (3-4 года в зависимости от региона) оболочка потрескается, что может привести к выходу из строя всей системы.
Выбор сечения кабеля описан тут, о способах соединения проводов читайте тут.
Где ставить выключатели
Несколько слов о выборе места установки выключателей для уличного освещения дома. Система может быть довольно сложной — отдельно тянут питание к фонарям на заборе, отдельно — для освещения вдоль дорожек, еще одна ветка — для декоративной подсветки. Но все выключатели желательно сосредоточить внутри дома, и удобнее всего — возле входной двери.
Неудобство этой схемы в том, что отключать и включать освещение надо из дома. Сделать такую схему более удобной можно при помощи системы дистанционного управления. Но это дорогостоящее оборудование. Дешевле обойдется установка проходных выключателей. Они дают возможность включать/выключать свет из двух/трех точек. Можно поставить один внутри дома, второй — на заборе, возле гаража и т.п.
Освещение дорожек на приусадебном участке

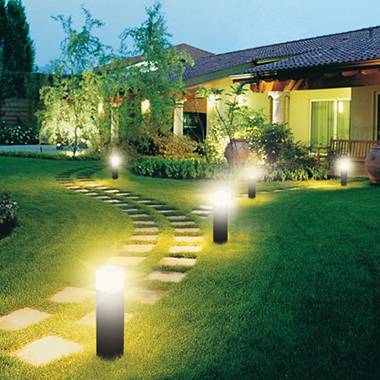

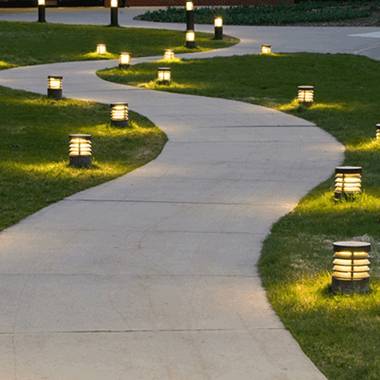

Для освещения дорожек на участке чаще всего используют наземные светильники-столбики высотой 30-90 см, свет от которых расходится во все стороны. Их высоту подбирают в зависимости от ширины дорожки. Такие светильники могут быть как стационарными, так и переносными. Переносные светильники, работающие на солнечных батареях, обычно имеют остроконечную ножку, которую втыкают в землю. Света от них (особенно в пасмурную погоду) не много, но наметить ориентиры в темноте они способны. К тому же их установка не требует прокладки кабелей. Стационарные светильники прочно закрепляют на специальном фундаменте, тротуаре или брусчатке и подключают к электросети.
Освещение приусадебного участка в зоне подъездных путей обеспечивают однородным светом, который должен падать на покрытие дороги и на узкую полоску по ее краям. Главное требование — освещение не должно слепить глаза. Светильники с направленным вверх светом должны быть оборудованы экранами. Специальные аксессуары можно заменить лампами с матовым стеклом, дополнительно рассеивающим пучок света.
Кроме светильников-столбиков для освещения подъездных путей используют точечные светильники. Их крепят так, чтобы была видна лишь верхняя плоскость, находящаяся на уровне земли. Сами светильники спрятаны в грунте. Вокруг них чаще всего располагается мощение или гравий. Светильники, предназначенные для монтажа в дорожном покрытии, должны иметь уровень защиты не менее IP67, а также выдерживать нагрузку от 1000 до 5000 кг.

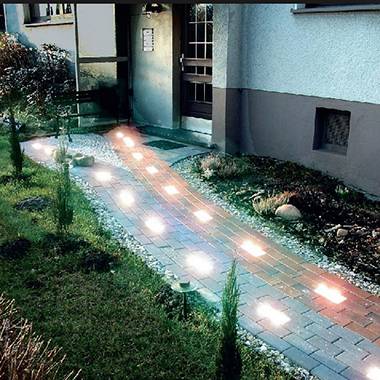

Вместо обычных точечных светильников сегодня в дорожное покрытие часто встраивают светящиеся камни мощения. Такие светильники экономичны и расходуют всего 1Вт электроэнергии при напряжении 12 вольт.
Посмотрите, как выполнено правильное освещение загородного участка – на фото показаны варианты устройства и схемы расположения светильников:
Освещаем фасад или крыльцо?
Начинать обустройство наружного освещения лучше всего с самого дома. Чтобы в темное время суток без проблем попасть в свое жилище, необходим свет, позволяющий разглядеть входную дверь, крыльцо и площадку перед домом.

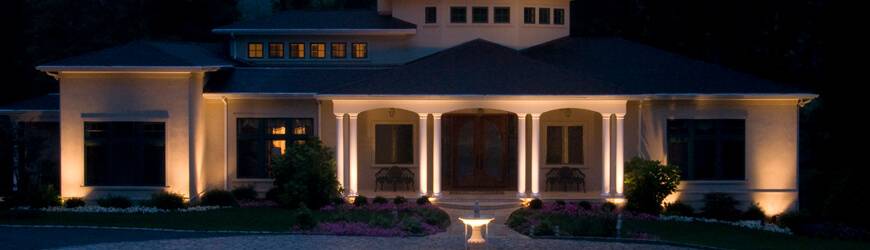

В частных домах используют освещение фасада. Варианты:
- заливающая подсветка, она создаёт равномерное освещение стен фасада;
- акцентная подсветка для выделения декоративных элементов фасада и визуального устранения недостатков;
- контурное освещение с помощью светодиодных трубок, позволяющее подчеркнуть контуры дома (такой приём часто используют для праздничного оформления);
- фоновое освещение, когда светильники устанавливаются недалеко от земли и создают гармоничную игру света и тени.
Если на вашей улице все дома могут похвастать оригинальной подсветкой фасада, можете смело использовать данный метод. Однако делать свой дом самым ярким объектом в ночное время вряд ли уместно. Всему нужно знать меру Лучше воспользоваться светом оригинального уличного фонаря над крыльцом, либо разместить по бокам входной двери красивые светильники.
В невысокий забор или стену вдоль дорожки можно установить встраиваемые светильники, которые будут освещать её вечером и при этом не бить в глаза.
Виды декоративной подсветки дома
На сегодняшний день существует четыре основных разновидности. Хозяевам дома придется выбрать один из следующих вариантов освещения:
- акцентное;
- динамическое;
- заливающее;
- и контурное.
Все виды имеют свои преимущества, а решение об использование того или иного варианта принимает дизайнер, который при выборе всегда учитывает стиль, архитектурные особенности здания, а также предпочтения хозяев дома.
Акцентное оформление
Его еще называют локальным. Это самый востребованный, универсальный вид светового декора. Секрет его популярности — возможность использовать для зданий любого стилевого решения. Акцент делают на самых оригинальных элементах фасада: чаще подсвечивают балконы, карнизы, колонны или дверные, оконные (реже) проемы. Такую локальную уличную подсветку выполняют с помощью ярких светильников. Их фиксируют непосредственно на фасаде здания.
Динамическое

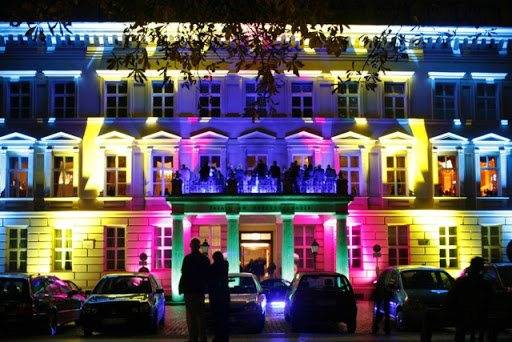

Это оформление может сочетать несколько видов декора, поскольку его главные отличия — изменение интенсивности светового потока, и цвета освещения. Для достижения этого результата используются датчики и специальные контроллеры. Освещение меняется при смене времени, погоды и т. д.
За контроль может отвечать автоматика, но возможен и ручной режим. Главные элементы системы — светодиодные светильники, ленты, прожекторы. Для управления приборами используют специальное оборудование. Из-а сложности эта разновидность подсветки для частных домов используется реже.
Заливающее
Его основная задача — гарантировать целостность восприятия дома. Этот вид оформления используют для памятников, а также строений, стоящих отдельно, не привязанных к другим архитектурным объектам. В этом случае эффекта достигают с помощью достаточно мощных светодиодных прожекторов.
Осветительные приборы располагают на некотором расстоянии от стен дома: либо прямо на земле, либо на специальных опорах. Для этого вида оформления крайне важен корректный расчет дистанции и угла падения световых лучей. Неточность приведет к тому, что свет будет неравномерным или нечетким.
Контурное
Это еще один оригинальный вид декоративного оформления фасада — выделение очертаний дома. В этом случае осветительными приборами являются светодиодные шнуры или ленты, а также точечные светильники.
Контурная инновационная подсветка появилась не так давно, однако успела найти довольно большую «армию» поклонников. Этот вариант позволяет выделить весь фасад либо только его отдельные элементы: кровлю, балкон, оконные, дверные проемы, лестничные перила, ограждения или террасу.
Как выбирают вид уличной подсветки?
Чтобы получить в результате идеальный результат, необходимо рассматривать несколько критериев:
- местность, где расположено здание, его значительность в архитектуре;
- стиль строения, его композиция, архитектурные особенности;
- материалы, которые применялись для фасадной отделки.
Перед принятием окончательного решения дом рассматривают со всех ракурсов. Выбирают тот, в котором здание будет выглядеть наиболее эффектно, выигрышно.
Выбор уличных светильников
Предлагаемое на рынке разнообразие осветительных приборов позволяет грамотно обустроить территорию и систему освещения, передав ей особую индивидуальность и очарование за счёт оригинальной игры света и теней, для чего применяются уличные светильники на столб.
При выборе уличных светильников учитываться дизайнерские рекомендации, позволяющие дополнить стилистику садового участка и архитектурных особенностей всех находящихся на территории построек, являющихся основными объектами придомовой территории:
важно учитывать общее количество света, попадающее на участок или отдельную зону;
для больших участков подходят фонари с заливающим светом и равномерным освещением;
уличные фонари на столбах могут устанавливаться в саду, что визуально уменьшить участков;
при освещении зоны отдыха и отдельных групп растений подходит рассеянное освещение;
небольшая мощность светильников усиливает привлекательность зелёной зоны при украшении сада;
уютная композиция обеспечивается вкраплениями источников света для подсветки дорожек и клумб.
Для повышения уровня безопасности необходимо использовать влагозащищенные уличные светильники, позволяющие эксплуатировать их даже в сложных погодных условиях, не зависимо от времени года, и создать на участке достаточную освещенность, что важно для больших усадеб и частных коттеджей
Освещение частного дома: основы проектирования
Для разработки грамотной схемы освещения необходимо техническое задание. Оно составляется специализированной проектной организацией, затем согласуется и одобряется заказчиком. В схеме освещения должны быть прописаны все основные положения, включая:
- размещение кабельных и прочих сетей;
- число, вид и расположение осветительных приборов по всем имеющимся помещениям;
- точки установки управляющих устройств: механических выключателей или приборов с прочими конструктивными решениями.
Специалистами давно разработан ряд готовых решений, которые можно успешно адаптировать под заданное условие. Но по большей части они стандартны, а оттого не слишком интересны.
Оригинальный же авторский проект может быть разработан в соответствии с пожеланиями и рекомендациями домовладельца. Индивидуальное решение способно выделить и подчеркнуть отдельные элементы дизайна, на которые желательно сделать акцент.
Чаще всего освещение частного дома осуществляется по особому зональному принципу.
Для каждой комнаты предусмотрен основной осветительный прибор – потолочный (предположим, люстры), а так же различные лампы, бра и торшеры.
Особенной популярностью пользуются сегодня разнообразные виды точечных светильников. Они могут монтироваться особым образом, что позволяет направлять каждый световой поток на какую-то деталь или объект интерьера.
Какой материал подходит больше всего?
Безусловно, лидером среди самодельных фонарей считаются фонари из пластика, их изготовление не занимает большого количества времени, да и сам процесс не трудоемок.
Но пластик, как материал довольно хрупок, поэтому не прослужит много времени. А вот уличный фонарь из металла своими руками — отличная идея!
Можно остановиться на латуни, меде, бронзе, это наиболее подходящие варианты. Если говорить о свойствах материала, то здесь выигрывает сталь, но для эстетики внешнего вида фонаря, а соответственно, и двора в целом, она не подходит.
Медь — шикарный выбор на первый взгляд, но при продолжительном сроке службы металл окисляется и принимает зеленоватый оттенок.
Бронза темнеет и бесконечно нуждается в чистке. Латунь занимает лидирующие позиции, ведь она не только привлекательна с виду, но и по своим свойствам гораздо долговечнее остальных.

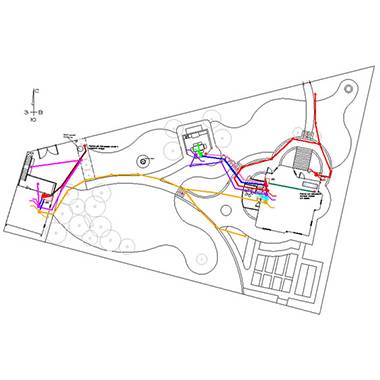

Схема устройства освещения участка
Высоковольтная цепь. Схему освещения участка стоит разрабатывать так, чтобы её можно было подключить непосредственно к домашней электросети. Цепь с сетевым напряжением 220 В практична, универсальна и позволяет подсоединить произвольное количество световых точек (а также включать электрооборудование, необходимое для ухода за садом). В этом случае используют светильники, работающие от напряжения 220 В. Монтаж цепи с сетевым напряжением 220 В можно поручать только профессиональному электрику или фирме, имеющей соответствующую лицензию. Все следует закончить до обустройства сада, чтобы потом не пришлось перекапывать сформированные участки сада.
Низковольтная цепь. Ее можно собрать самостоятельно. При этом в устройстве освещения участка необходимо использовать трансформатор, который понизит сетевое напряжение 220 В до необходимого — 12 В, 24 В. Низковольтная сеть более безопасная, чем высоковольтная, но выбор соответствующего оборудования невелик, а количество используемых в сети светильников ограничено мощностью трансформатора. К тому же низковольтная цепь требует прокладки более толстых питающих проводов, длина которых не должна превышать 25 м во избежание скачков напряжения. Использование такой сети имеет смысл только в маленьких садах с небольшим количеством светильников. В водоемах и бассейнах применение низкого напряжения обязательно.
Убрать под землю! В системах наружного освещения используют кабели типа ВВС предназначенные для прокладки в земле. Они состоят из медных жил с ПВХ-изоляцией, заключенных в защитную оболочку. В однофазных цепях (220 В) применяют трехжильный кабель, в трехфазных (380 В) — пятижильный. Линия укладки кабеля не должна проходить вблизи фундаментов, деревьев, инженерных сетей и подземных коммуникаций. Провода укладывают на глубине 70-80 см. От повреждения их защищают пластмассовыми или металлическими гофрами. Для цепи низкого напряжения глубина заложения может быть меньше. К корпусу светильника подключают жилу заземления.
Монтаж освещения дачного участка своими руками
Теперь о монтаже. Соединения проводов размещают в коммутационных коробках. Лучше всего выбрать коробки с возможностью соединения проводов прижимными гайками. Можно соединить провода, просто хорошо скрутив между собой пассатижами, но в этом случае весьма желательно не полениться и пропаять каждое соединение. Скрутки надежно обматываются изолентой.
К электрооборудованию для наружного освещения предъявляются повышенные требования. Провода, размещаемые на стенах зданий, должны помещаться в гофрированный рукав
из негорючего пластика. Провод, используемый для подведения электричества к удаленным объектам (в нашем варианте — к туалету), должен иметь как минимум двойную изоляцию. Что бы избежать необходимости установки промежуточных столбов для подвешивания провода, используют тонкий трос, оцинкованный либо в пластиковой оболочке.
Внимательно отнеситесь к выбору светильников, выключателей, коммутационных коробок и розеток (если вы захотите установить на улице розетку). Они должны быть предназначены для эксплуатации на открытом воздухе и быть герметичными или хотя бы полу-герметичными. В последнем случае, необходимо предусмотреть защитные козырьки от дождя и снега. Фонари желательно выбирать с фарфоровыми патронами, это же касается монтажных панелей выключателей и розеток.
Рекомендую: Как правильно и лучше провести проводку в смотровую яму гаража?
Обычно в быту применяется переменный электрический ток напряжением 220 Вольт. Если клеммы источника питания постоянного тока имеют названия «плюс» и «минус», то переменного «ноль» и «фаза».
Коснувшись нулевого провода, вы, скорее всего ничего не почувствуете, а вот прикосновение к фазе, не только весьма болезненно, но и опасно. Существует правило — электрическая схема должна быть смонтирована таким образом, что бы выключатель всегда размыкал фазовый провод. При разомкнутом выключателе, заменяя, к примеру, перегоревшую в фонаре лампу, вы будете иметь дело с нулевым проводом, а значить нет риска получить удар током.
Определить какой провод ноль, а какой фаза можно с помощью индикатора. Это прибор, напоминающий отвертку, в которую встроена лампочка, а на торце рукоятки расположена металлическая клемма. Держа на клемме палец (это не опасно), жалом индикатора касаются проводов. При касании к фазе лампочка загорается
Такой прибор хорошо иметь под рукой, стоит он сущие гроши, но иногда очень важно проверить под напряжением провод или нет
Разумеется, нельзя монтировать наружное освещение дачного участка под напряжением. Последовательность такая: монтируем, проверяем, подключаем.
Точка подключения внешнего освещения к сети
В качестве точки подключения, можно использовать обычную розетку. В этом случае, при необходимости, вы обесточите всю схему, просто выдернув вилку. Можно, подключится к розетке по постоянной схеме, отключив общую подачу напряжения на щите учета, снять корпус розетки и подсоединится к ее клеммам.
Для общего отключения тока на старых щитках выворачивали «электрические пробки», фарфоровые цилиндрики, в которых находятся плавкие предохранители. Сейчас на щитах учета обычно устанавливают предохранительные автоматы, они отключаются рычажком, расположенным на передней панели.
Как организовать освещение в частном дворе?
Определяемся с назначением фонарей
Первым делом нужно решить, для чего Вы хотите провести свет во двор частного дома. Освещение территории участка может быть декоративным, охранным, функциональным либо даже праздничным.
Наиболее важной считается функциональная подсветка, которая отвечает за безопасность передвижения по двору. В эту категорию можно отнести освещение садовых дорожек, ступеней и крыльца
Чаще всего хозяева частных домов освещают такие объекты светильниками на коротких ножках, которые в дневное время суток дополняют ландшафтный дизайн участка, а ночью эффективно выполняют свою функцию. Чтобы сэкономить деньги на дворовом освещении, также рекомендуется использовать светильники на солнечных батареях (на последнем фото):
Следующий, не менее важный вариант подсветки двора частного дома – охранное освещение. В этом случае используются фонари на опорах, направленные на периметр всего участка, стоянку и парадный вход. Чтобы можно было сэкономить на электричестве и вовремя понять, что на Вашем участке находиться посторонний, рекомендуется использовать светодиодные прожекторы с датчиком движения. Такие светильники включают свет только тогда, когда в зоне обнаружения датчика происходит движение. Увидеть, как выглядит охранное дворовое освещение жилого дома, Вы можете на следующих фото примерах:
Что касается декоративной подсветки двора, она используется как раз для того, чтобы подчеркнуть наиболее важные объекты сада. Оригинальным решением будет установка светильников в водоемах, зонах отдыха, внутри фонтанов и садовых скульптур. Особых требований в этом случае не предъявляется к светильникам, главное чтобы они не противоречили общему ландшафтному дизайну и сбалансировано освещали все элементы двора.
Праздничное освещение дворовой территории, собственно как и декоративное, заключается в украшении деревьев в саду, жилого дома, ограждения и садовых построек. Наиболее популярными светильниками в этом случае являются уличные гирлянды и подвесные фонари. Чаще всего такой вариант подсветки используют на день рождения и Новый Год, когда нужно сделать тематическую атмосферу. Лучшие идеи украшения двора на праздник предоставлены ниже:
Также рекомендуем просмотреть видео, на котором отображается еще больше идей применения уличных светильников:
Выбираем подходящие светильники
Чтобы сделать безопасное и долговечное освещение в частном дворе своими руками, нужно особое внимание уделить светильникам. Во-первых, они должны быть уличными – пыле- и влагозащищенными
Во-вторых, они должны быть экономичными – потреблять как можно меньше электроэнергии и в то же время хорошо освещать дворовую территорию. Рекомендуем Вам выбрать прожекторы со светодиодными лампами, которые в несколько раз экономичнее остальных источников света. Хорошим решением будет использование датчиков движения и фотореле. Также Вы можете отдельно купить подходящий фонарь и к нему уже подключить сумеречный выключатель.
В остальном светильники выбираются по дизайну и, конечно же, стоимости. На видео рассказывается о том, какие светильники можно выбрать для освещения двора:
Электромонтажные работы
Мы уже рассматривали с Вами как организовать освещение на даче своими руками, где подробно останавливались на важных моментах проведения электропроводки. Чтобы самостоятельно провести свет во двор, рекомендуем учитывать следующие практические советы:
- Перед тем, как обустраивать дворовую территорию, обязательно спланируйте схему расстановки светильников и маршрут прокладки проводов к каждому из них. Лучше сразу провести кабель к точкам подключения, чтобы потом не разрывать оформленный сад и не делать двойную работу.
- Проводку лучше всего вести в почве, чтобы она не портила дизайн участка. О том, как провести кабель под землей мы рассказывали в соответствующей статье. Единственное, что можем добавить – под водоемами и цветниками кабель рекомендуется прокладывать на глубине 1 метр, а не 80 см.
- Выключатели света лучше всего установить в коридоре, чтобы на них не влияли плохие погодные условия, а управление наружным освещением было удобным.
В остальном проблем возникнуть не должно. Если у Вас возникли вопросы, и Вы не до конца поняли, как сделать освещение во дворе частного дома своими руками, рекомендуем описать ситуацию в категории «Вопрос электрику», чтобы наши специалисты оказали Вам помощь советом!
Будет интересно прочитать:
Материал изготовления
Основу любого светильника в большинстве случаев составляет металл. Как показала практика, лучший вариант – светильники с корпусом из нержавеющей стали. Это прочный, надежный и износостойкий материал, который отлично сопротивляется осадкам и перепадам температур, потому сможет прослужить не менее десятка лет.
Реже светильники выполняют на основе силумина, сплава алюминия и кремния. Материал не боится коррозии, он более пластичен, потому из него проще формировать светильники причудливых форм, и он легче стали. Полимеры редко используются в качестве основного материала для производства светильников, но если речь идет о небольших декоративных изделиях, то они легко могут быть выполнены из разного рода пластиков – главное, чтобы материал выдерживал температуры, характерные для вашего региона.
На заказ производятся светильники из камня – это вечные и достаточно дорогие изделия, которые станут не просто функциональной деталью, но и настоящим декором участка.
Еще одна неотъемлемая часть уличного светильника – это стеклянная вставка, хотя некоторые модели прекрасно обходятся и без нее. Стекло может иметь разную степень прозрачности, может быть гладким или рельефным, окрашенным в какой-то оттенок – вариант выбирается с учетом функционального предназначения и сочетаемости с дизайном фасада дома или участка.
Выбор светильников
На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.
Расшифровка цифр в группе безопасности светильников
Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.
Какие использовать лампы
Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20 °C до +40 °C.
Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.
Светильники на солнечных батареях могут быть разными
Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).
Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.
Свет меняет цвет
В зависимости от времени суток цвет растений или объектов сильно изменяется. Один и тот же цвет утром, в сумерках и свете фонарей будет выглядеть по-разному.
Яркий и насыщенный красный цвет в дневное время, с приходом вечера раньше других цветов «растворяется» во мраке. А белый, наоборот, приобретает яркое сияние.
Грамотно подобранные осветительные приборы по-новому расставляют акценты в композиции участка, создают особую атмосферу, отличную от дневной.
Для равномерного ландшафтного освещения на больших пространствах часто используют фонари и светильники верхнего яруса, которые крепят к стенам дома, забору или вертикальным опорам.
