Теплы пол на лоджии своими руками. СНиП. Виды теплого пола. Водяной, электрический теплый пол

Выбор напольной тепловой конструкции

Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций — с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.

Водяной теплый пол

Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель — вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.

При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища — центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще — достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.

При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.

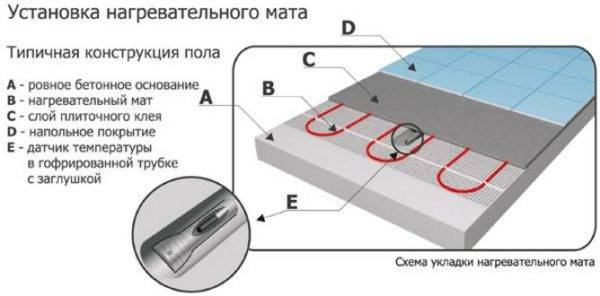

Нагревательные маты

Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:

  • одножильные — подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
  • двужильные — более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.

Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.

Пленочный пол

Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.

Этот тип обогрева считается одним из самых энергоэффективных — в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.

При всех преимуществах инфракрасный пол — не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.

Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.

Инфракрасный тёплый пол

Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.

Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.

При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.

Достоинства и недостатки

Главные достоинства плёнки:

  • экологичность и безопасность для человека;
  • устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
  • не излучает электромагнитные волны;
  • не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
  • при повреждении одного участка, вся плёнка продолжает функционировать;
  • долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Монтаж

Утепление лоджии Теплый пол и электрика (ЧАСТЬ 2) СТРОИМ ДЛЯ СЕБЯ

Смотрите это видео на YouTube

Монтируется плёночный пол на лоджии в несколько этапов:

подготавливается основание — важно, чтобы оно было ровным;

укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;

  • вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;
  • монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;

подключаются контакты и изолируются битумным скотчем;

устанавливается регулятор и термодатчик;

  • стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
  • укладывается напольное покрытие.

Использование данного обогрева возможно сразу после установки.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Монтаж водяного пола на балконе

Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Подготовка поверхности. Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.

Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.

Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.

Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.

Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.

Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней

Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.

Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

https://www.youtube.com/watch?v=GPDTFtvh-Go

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Виды теплых полов

Как уже упоминалось, теплые полы могут делаться на основе нескольких технологий:

  • Электрической;
  • Водяной.

Если говорить об электрическом теплом поле, то он может быть:

  • С кабельной системой;
  • На основе матов;
  • Инфракрасный.

Первая категория является наиболее простой. Подобный тип подогрева отлично сочетается с ламинатом. В этой системе нагревательным элементом является провод. Для комфортной работы системы нужно напряжение где-то 150 Ватт на квадратный метр. После того, как укладывается провод, осуществляется стяжка при помощи цемента, а после застывания укладывают покрытие на пол.

Такой механизм также имеет и недостатки, главным из которых является необходимость обеспечить гидроизоляцию балконной плиты. Это влечет за собой повышение уровня пола на балконе где-то на 12-15 сантиметров. А при входе в помещение это можно быть неудобно.

Недостатком будет и то, что стяжки создают дополнительное напряжение на саму плиту, что может оказаться критичным для старых построек. Кроме того, использовать пол можно не ранее, чем через 4 недели. Это нужно, чтобы стяжка полностью застыла. В противном случае, все очень быстро начнет портиться и довольно скоро все нужно будет делать заново.

Если говорить об инфракрасных полах, то такой тип будет отличным решением для небольших помещений. Преимуществом будет то, что с ним можно использовать в связке любое напольное покрытие, включая ковролин и ламинат. Принцип работы заключается в излучении инфракрасных волн, которые находятся в определенном диапазоне. В этом случае нагревательный элемент является полосками с карбоновой пастой, соединенные лавсаном. В основе пасты лежит смесь грифеля и определенных добавок. Проводником электричества будет медный провод.

Если говорить о нагревательных матах, то они сделаны в виде сетки с закрепленным кабелем внутри, по которому передается электричество. Его жила может создаваться из различных материалов. Главным критерием будет наличие высокого сопротивления этого материала. Если утеплять полы матами, то гидроизоляция не нужна. Сетка чаще всего имеет размер в ширину где-то 50 сантиметров. Ее нужно всего лишь раскатать и установить финишное покрытие. Если напольным покрытием выбрана плитка, то маты можно как бы вложить в специальный состав. Тогда и делать что-то с полом балкона не обязательно, а использовать конструкцию можно уже дней через 7. Эксплуатировать такой теплый пол также очень просто.

В водяных теплых полах обогрев происходит благодаря наличию радиатора, который находится в бетонной стяжке. По мнению многих специалистов такой вариант обогрева является лучшим для балкона. Только законодательно он запрещен. Такая конструкция имеет небольшую себестоимость, отличается универсальностью и простотой.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Кабельный теплый пол на балконе: особенности монтажа своими руками

Кабельный пол относится к наиболее целесообразным и распространенным конфигурациям для оборудования в таких малых помещениях, как лоджии и балконы. Кабель монтируется под чистовой пол, терморегулятор остается снаружи. Наглядно схема укладки кабельного пола представлена на фото.

Кабельный пол относится к наиболее целесообразным

Этапы монтажа:

  1. Укладка теплоизолятора, например, пенополиуретана;
  2. Разметка под распределительную схему кабеля, прикрепление в расчетных местах соприкосновения кабеля с полом монтажной ленты на металлической основе;
  3. Установка терморегулятора и термодатчика на одну из стен;
  4. Укладка кабельной системы;
  5. Подключение в сеть;
  6. Пробный запуск, проверка работоспособности;
  7. Стяжка пола слоем бетонного раствора толщиной 30-40 см;
  8. Укладка финального напольного покрытия (лучше – с высокой теплопроводностью, например: кафеля, пробки, древесины, ламината).

Подробная инструкция по установке тёплого пола на балконе своими руками с применением электрического кабеля представлена в видео ниже.

ПОЧЕМУ ИМЕННО ТЕПЛЫЙ ПОЛ.

Дело в том, что радиаторы отопления нагревают воздух и отдают тепло вблизи места их установки. Нагретый воздух поднимается вверх и греет верхние перекрытия (потолок), затем воздух остывает и, опускаясь вниз, под действием конвекции вновь нагревается радиатором.

С теплым полом все обстоит на оборот. Пол нагреваясь, прогревает остывший воздух в помещении по всей площади равномерно, и Вы получаете комфортную температуру. В верхней области перекрытий прохладу, а внизу теплые комфортные условия обитания. Также ко всему этому экономию на обогреве помещения.

Выбрав в качестве отопления вариант теплых полов,  придется основательно постараться с их монтажом. Несколько удешевить монтаж можно, если установить теплый пол своими руками. Для этого необходимо закупить все необходимые элементы и материалы, а также подготовить поверхность полов во всех задействованных помещениях согласно установленным требованиям. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат

Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах. Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Самостоятельное устройство

Сначала поверхность очищается. Если нужно выровнять поверхность, то делается стяжка. Для нее понадобится: сухая смесь, цемент, грунтовка и вода.

Грунтовочной смесью необходимо пройтись по всему основанию лоджии. Все сухие материалы смешиваются с водой до однородной консистенции. Смесь выливается на пол и разравнивается. После  поверхность должна просохнуть около трех суток.

Кабельный тип должен обязательно укладывается на ровною  поверхность, сверху которой кладется качественные теплоизолирующие и гидроизолирующие материалы.

Кабель укладывают по следующей схеме: кабель укладывается сначала параллельными линиями, поверх которых идут зигзагообразные с равным интервалом.

            С нагревательными матами картина намного проще. Они не имеют значительного влияния на увеличение толщины поверхности, монтируются с помощью клея. Основание промазывается клеем, поверх которого укладываются маты.

Вода против электричества

Даже застекленный балкон не будет таким теплым, как другие комнаты. Поэтому хозяева устраивают здесь пол с подогревом. Это очень удобно, ведь не нужно выводить трубы отопления на лоджию. Да и батареи не будут занимать место.

Но какую систему отопления выбрать: с горячей водой или электрическую? Для водяной потребуется проложить на полу систему труб, в которых теплоноситель будет циркулировать под высоким давлением. Всегда есть опасность порыва, последствия которого будут ужасными, и не только для владельца лоджии с теплыми полами, но и соседей снизу.

Покрытие с электрическим подогревом более безопасное благодаря изоляции. А главное, оно более дешевое, если сравнивать расходы на нагрев воды и траты на электроэнергию. К тому же мощность тока можно регулировать, что позволит хозяевам квартиры сэкономить на расходах.

К тому же теплый пол на балконе проще и легче установить самостоятельно. И сделать это сможет любой человек, даже вовсе не имеющий специального образования и опыта в строительстве. Поэтому большинство владельцев утепленных лоджий в многоквартирных домах выбирают электричество как источник тепла на своем балконе.

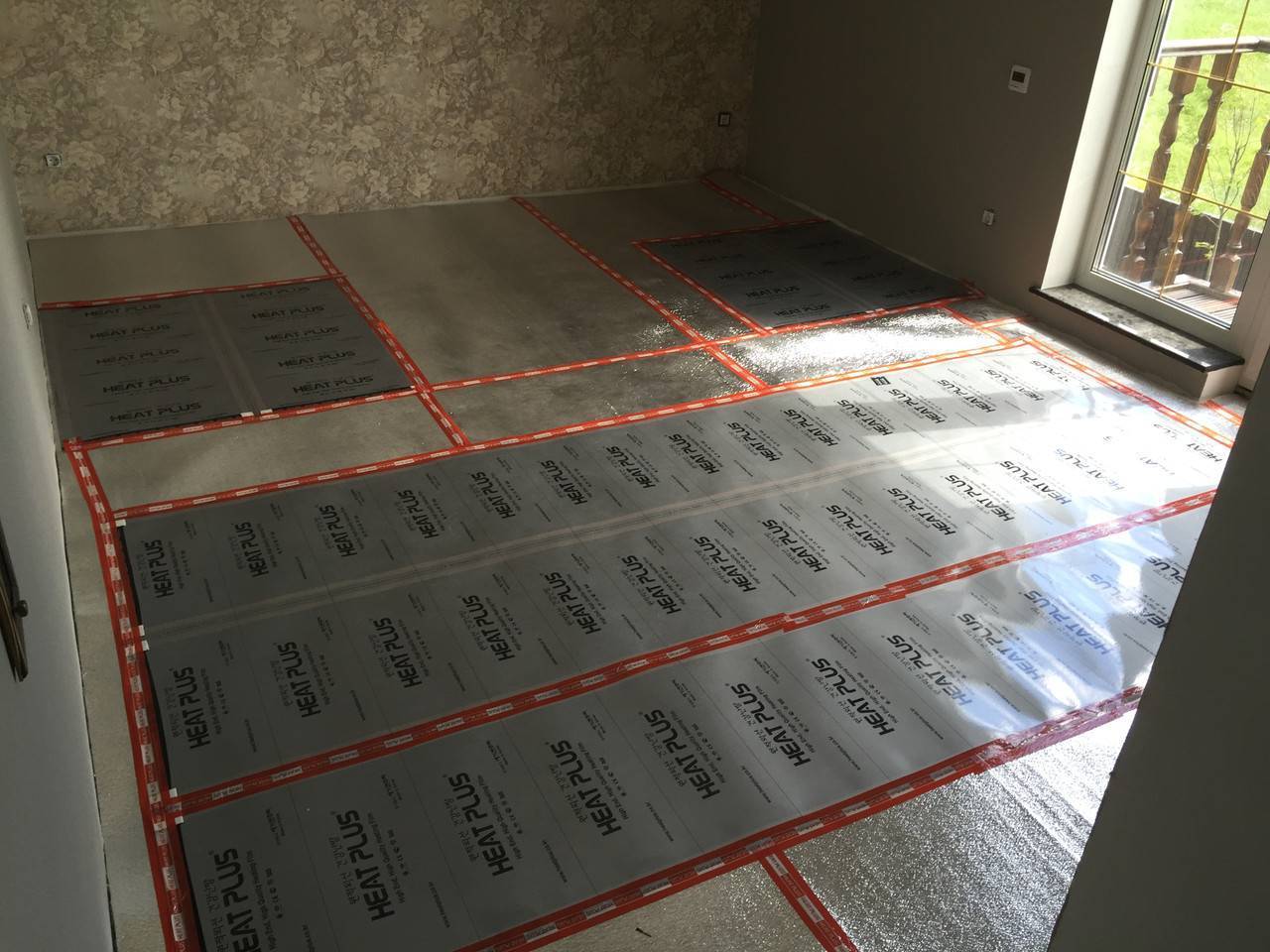

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой — край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент – двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

  • электромагнитное поле, создающееся прибором, полостью безопасно для человека;
  • благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
  • простота монтажа;
  • экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать экструдированным пенополистиролом толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади

Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля

Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя

Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

  1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
  2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
  3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.


Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

  • Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
  • Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
  • Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
  • С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.


Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

  • Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
  • По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
  • Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;


Сухой способ укладки труб на специальную утепленную основу.

  • Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
  • В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.


Заводской набор для электрического теплого пола.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
