Порядок устройства дренажного колодца своими руками
Независимо от назначения колодца последовательность работ по его монтажу можно считать типовой, и все же существуют некоторые нюансы.
Для ливневой канализации
Поскольку последовательность выполнения монтажных работ одинакова для всех видов дренажных колодцев, рассмотрим ее на примере железобетонного колодца для ливневой канализации.
Для оперативного выполнения монтажных работ необходимо заранее подготовить:
- железобетонные кольца;
- бетонную плиту для устройства днища резервуара или компоненты, необходимые для устройства бетонной стяжки;
- битумную мастику или жидкое стекло для герметизации стыков;
- трамбовку и мастерок.
Кроме этого, необходимо предусмотреть возможность заезда тяжелой подъемной техники.
Последовательность операций выглядит следующим образом:
Производится разметка основных элементов системы и выполняются земельные работы (копка траншей и котлована для устройства колодца).
На дне котлована обустраивают песчаную подушку, которую тщательно трамбуют. Для большей эффективности песок проливают водой.
На утрамбованный слой песка укладывается железобетонная плита или заливается армированная бетонная стяжка, толщина которой должна быть не менее 100мм
В процессе выполнения этих работ крайне важно добиться горизонтальности бетонного основания.
В железобетонных кольцах в заранее отмеченных местах формируют отверстия для труб. Наружная поверхность колец обильно покрывается битумной мастикой или жидким стеклом.
С помощью подъемника опорное кольцо медленно поднимают и опускают на бетонное основание.
При необходимости установки нескольких колец, на верхний торец предыдущего наносят цементный раствор и только после этого устанавливают следующее кольцо.
В заранее подготовленные отверстия устанавливают патрубки, а оставшиеся щели и зазоры заделывают цементным раствором
После полного высыхания раствора места установки патрубков обрабатывают битумной мастикой или жидким стеклом. Кроме того, мастикой необходимо покрыть и днище шахты.
Последнее кольцо накрывается бетонной плитой с отверстием, в которое устанавливается горловина колодца. Установленная таким образом горловина накрывается люком или специальной решеткой.
Зазор между наружной поверхностью колец и грунтом до половины засыпается песком и трамбуется. Остальное пространство засыпают землей до самой поверхности. После того как подсыпанный грунт окончательно устоится, по периметру обустраивают отмостку из цементного раствора.
Важно! Прежде чем приступить к эксплуатации дренажного колодца необходимо убедиться в его герметичности. Для этого трубы перекрывают и заполняют резервуар водой
Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации.
Для септика
Тампонажные дренажные колодцы имеют некоторое сходство с обычной выгребной ямой. Они также не имеют дна и после фильтрации позволяют свободно уходить в почву.
Колодцы для септика устроен довольно просто, поэтому может быть смонтирован своими силами из подручных материалов. Последовательность монтажных работ выглядит следующим образом.
- Выкопать яму, объем которой превышает объем будущего септика.
- Установить в котлован комплект бетонных колец, набор покрышек или большую пластиковую бочку без дна, другими словами сформировать боковые стенки колодца. Помимо перечисленных выше материалов, можно использовать кирпич, укладывая его оставляя специальные дренажные окна.
- Дно колодца засыпать щебнем или крупнозернистым песком.
- Для обеспечения интенсивного водоотвода в боковых стенах колодца на высоте от 500 до 800мм проделываются специальные дренажные отверстия.
- С помощью канализационных труб соединить септик с колодцем и подключить дополнительную вентиляцию. В противном случае возможно «завоздушивание» системы.
- Тщательно загерметизировать вход в септик.
- Засыпать песком и грунтом пространство между наружной поверхностью резервуара и стенками котлована.
На этом работы по оборудованию дренажа для септика можно считать завершенными.
Строительство дренажных колодцев не отличается особой сложностью, однако требует наличия точной технической документации. Правильно установленные колодцы существенно увеличивают эффективность функционирования дренажной системы в целом.
Разновидности дренажных колодцев по выполняемым функциям
При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.
- Смотровые колодцы имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
- Накопительные емкости предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
- Накопительные резервуары соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
- В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители, которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
- В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы. Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
- Ливневые колодцы применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.
Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.
Монтаж
Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.
Общие требования по конструкции и установке колодцев:
Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров
Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы; Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости; Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами
Пошаговая инструкция по установке:
Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;
-
- На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
- После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;
- Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
- Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.
Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.
Как сделать колодец
Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:
- Пластик (ПВХ, ПЭ);
- Чугун;
- Железобетон или ЖБИ.
Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра
Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве
ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.
Пластиковый дренажный колодец
Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.
Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.
Фото: колодец из бетонных колец
Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:
Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым
Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности
Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.
Фото: установка дренажного колодца
В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.
Материал изготовления дренажных колодцев
Колодцы для обустройства дренажной системы можно сделать самому из бетонных колец, или купить уже готовые пластиковые емкости нужных размеров и установить их на участке. Как сделать дренажный колодец, решать вам, но стоит учесть, что первый вариант – дешевле, но намного сложней по трудоемкости изготовления, второй – проще, но несколько дороже.
Для организации всех видов дренажных систем выпускают обширный сортамент труб и колодцев из полимеров ПВХ, ПП, ПНД и т.д.
Полимерные изделия для устройства дренажа
Кирпичный объект дренажной системы
Устройство колодца из бетонных колец
Полимерпесчаные элементы
Изготовление колодца из бетонных колец сопряжено с рядом проблем. Из-за большого веса бетонных конструкций, возможно, придется нанимать спецтехнику и приглашать помощников. В них необходимо проделывать отверстия под трубы, что тоже достаточно сложно.
Однако трудоемкость установки бетонного колодца оправдывается его большой надежностью, прочностью и долговечностью. Бетонные конструкции практически неуязвимы для любых негативных воздействий.
Их можно монтировать в любых местах и даже на участках, стоящих на грунтах, подверженных гидротермическому движению и пучению при промерзании, где пластиковые конструкции могут деформироваться.
Современные емкости из пластика тоже весьма надежны, а кроме того, удобны и просты в установке, мало весят и легко монтируются. На их корпусе уже имеются отверстия необходимого диаметра для подключения труб.
Многие в целях экономии прибегают к комбинированному варианту установки. Для смотровых и поворотных колодцев приобретают пластиковые баки, а фильтрующий и накопительный изготавливают из бетонных колец. Есть еще один доступный вариант – самому изготовить колодец из пластиковых труб, как это сделать, описано ниже.
Пластиковые колодцы
Емкости из пластика выпускаются разного размера, на их корпусе уже имеются отводы необходимого диаметра для подключения труб.
Преимущества и недостатки устройств из ПВХ
Среди достоинств представленных изделий можно выделить следующие:
- Быстрота и простота монтажа (подключения).
- Герметичность.
- Прочность.
- Широкая доступность и приемлемая стоимость.
- Небольшая масса, что позволяет быстро транспортировать устройство к месту установки.
Однако дренажный колодец пластиковый имеет и определенные недостатки:
1. По сравнению с бетонными конструкциями пластик проигрывает в прочности.
2. Из-за того, что стенки резервуара не очень толстые, он может потерять свою форму вследствие давления грунта. Однако это возникает только в том случае, если вы неправильно установите дренажный колодец пластиковый.
Устройство и функции системы
Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.
Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.
Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.
Существует несколько вариантов решения этой задачи:
- дренажная система в грунте;
- близлежащий водоем любого типа;
- различные овраги;
- частная автономная канализационная система.
Стоит выделить основные функциональные задачи, которые решает дренажная система:
- минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
- исключает риск затопления подвальных помещений;
- осушает придомовую территорию.
Самое главное место в такой конструкции отведено дренажным колодцам.
Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.
Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.
Емкость состоит из следующих деталей:
- люк;
- пластиковая шахта или тело для устройства.
Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.
Виды и устройство дренажных колодцев
Фильтрующий дренажный колодец
Все колодцы дренажной системы классифицируют по назначению:
- Ревизионный. Предназначен для оценки состояния всей коммуникации. Смотровая шахта должна иметь достаточный объем для того, чтобы туда мог опуститься человек в случае необходимости проведения ремонта. Чаще ревизию монтируют на протяженных участках системы (от 10 метров) или на её поворотах.
- Перепадный. Монтируется в том случае, если водоотвод устраивается на сложном рельефе и мастеру не удается соблюсти его плавный уклон в конкретных зонах участка. Имеет герметичное дно.
- Поворотный. Разновидность ревизионного колодца, предназначенная для устройства резких изгибов системы.

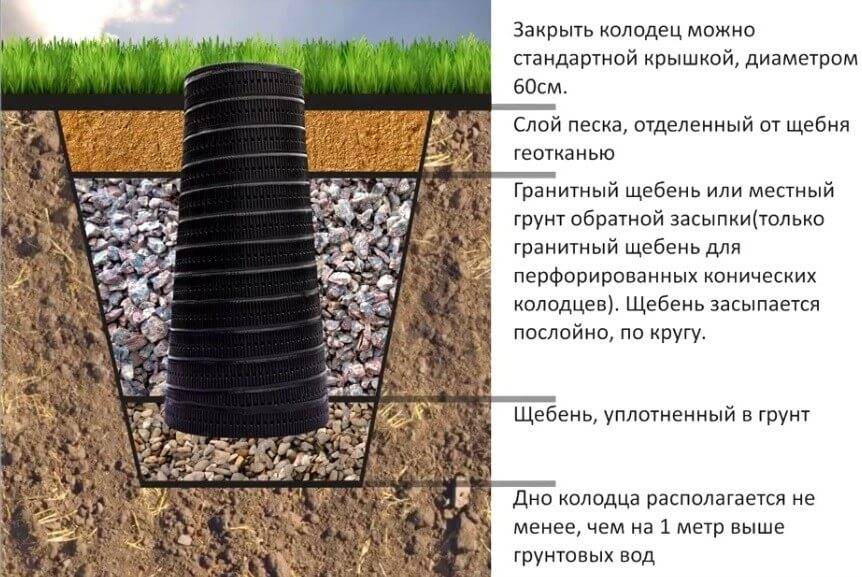

- Поглотительный (дренажный). Его еще часто называют фильтрующим. Как правило, его устанавливают в том случае, если нет возможности сбрасывать скопившуюся влагу в городскую магистраль. Поглотительный колодец является конечной точкой отведения воды с участка и располагается в самой нижней его части. У фильтрующей шахты нет герметичного дна. Вместо него настилают дренажную подушку из щебня и гальки.
- Накопительный (коллекторный септик). Это резервуар с герметичным дном для сбора дождевой воды. Впоследствии жидкость или сбрасывают с помощью насоса в ближайший водоем/овраг, или используют в хозяйственных целях (орошение, полив).
Дренажные колодцы
Одним из элементов системы водоотвода является колодец, предназначенный для слива собранной воды и её отстаивания. Дренажные колодцы могут быть абсолютно герметичными – вода из них регулярно откачивается с помощью насоса, либо имеющими на дне перфорацию для постепенного впитывания влаги в почву (или трубу для слива в ближайший овраг).
Также такие колодцы успешно используются для технического обслуживания системы – они имеют удобные размеры и люки, защищающие ёмкость водосборника от попадания посторонних предметов и мусора.
Вне зависимости от размеров и области применения любой колодец, как инженерная конструкция, имеет:
- люк;
- шахту;
- и днище.
Для изготовления колодца применяется несколько материалов:
Бетон – из этого материала изготавливаются кольца очень похожие на те, которые используются при строительстве водозаборных колодцев. Такие кольца достаточно прочные, способные прослужить хозяевам не одно десятилетие подряд. К недостаткам относят большой вес изделий, что делает монтаж колодца невозможным без использования лебёдки или хотя бы треноги с блоком для троса.
Пластик – лёгкий по весу, долговечный и надёжный в использовании материал, обеспечивающий полную герметичность конструкции. Для монтажа не требуется применение специальной техники. Кроме того, колодец не боится агрессивных сред и любого химического воздействия.
Также промышленностью выпускаются готовые колодцы с люками, изготовленные из пластика. Цена у таких изделий высокая, но сразу после установки колодец можно использовать по назначению – никаких дополнительных работ вроде монтажа люка не требуется. Большой диаметр (1 м) делает приобретение колодца экономически невыгодным.
Гофрированные трубы из пластика – бюджетный вариант колодца ничем не уступающий по многим показателям промышленным образцам. Рёбра обеспечивают достаточную жёсткость конструкции и надёжное соединение всех элементов системы.
Диаметр колодца может быть от 34 до 92,5 сантиметра. Размер целиком зависит от области использования этого сооружения. Если требуется регулярное проведение ревизионных осмотров, а глубина небольшая, подойдёт изделие диаметром 34-46 см (например, гофрированная труба). При большой глубине шахты, а также необходимости спуска человека внутрь для проведения работ, используется диаметр от 69,5 до 92,5 сантиметра. Это оптимальные размеры также для накопительных ёмкостей, служащих для сбора воды и её последующей откачки с помощью насоса.
Способ изготовления у пластиковых моделей бывает двух типов:
- Цельный (монолитный) – изделие выполнено путём формовки из полиэтилена. Высота колодца не изменяется, то есть, использовать его можно только с определённой глубиной залегания трубопровода.
- Сборный – изделие состоит из нескольких элементов и относится к универсальному типу, удобному в сборке. В такой конструкции различают следующие узлы:
- приёмный лоток с отверстиями для подключения труб;
- уплотнительное кольцо для соединения лотка и шахты;
- основной колодец (шахта);
- переходный адаптер;
- телескопический удлинитель (выход на поверхность);
- наружный люк и корпус (чаще выполненный из чугуна).
Долговечностью отличаются именно пластиковые и полиэтиленовые колодцы. Срок службы у них составляет больше пятидесяти лет. Бетонная конструкция прослужит в среднем от 40 до 50 лет.
Стоимость готовых колодцев из пластика зависит от бренда и размера изделия. Среднерыночная цена от 2 900 (42,5 см) до 4 300 (высота 3 м) рублей.
