Как сделать мангал своими руками из металла: делаем удобный переносной мангал

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Особенности изготовления разборной конструкции

Технология изготовления мангалов из металла разборного типа имеет некоторые нюансы. Элементы такой конструкции не свариваются, а скрепляются болтами. Принцип работы такой же.

1. Размечаются и вырезаются стенки и дно. По краям (кроме верхнего) добавляется несколько см на сгибы.
2. В стенках делаются воздуховоды.
3. По линиям сгибов делаются пропилы, затем листы сгибаются.
4. На кромках делаются отверстия для крепежа.
5. Для крепления ножек также делаются отверстия. Другой вариант — использование тонких трубок. В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

• раскладные;
• сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

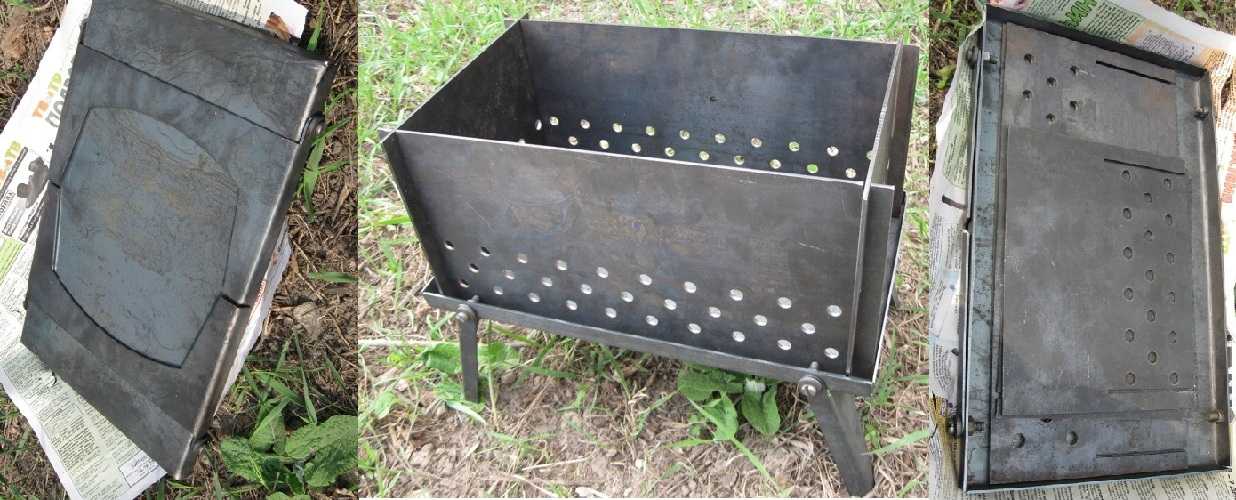

Мангал в чемоданчике — хорошая идея

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

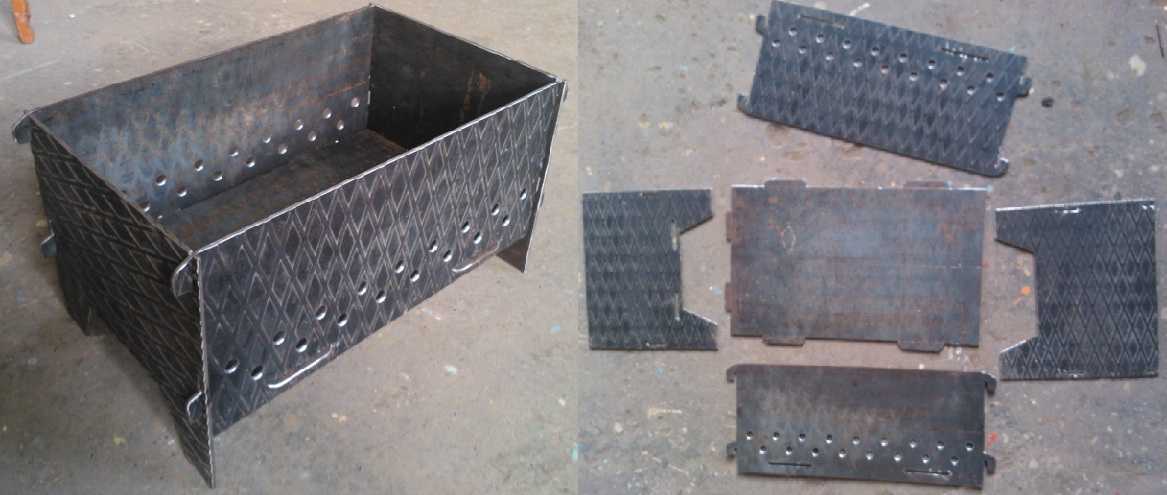

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стал

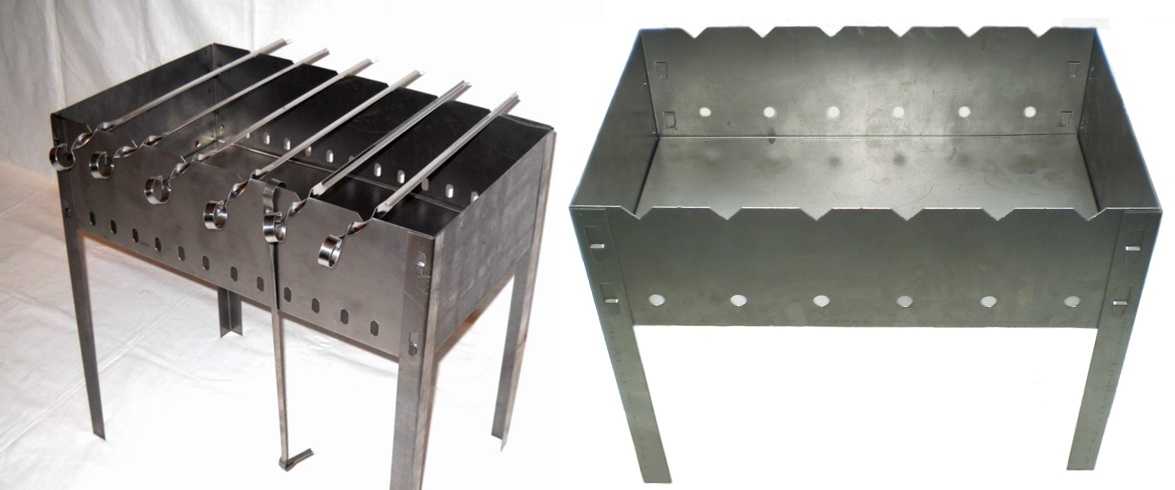

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

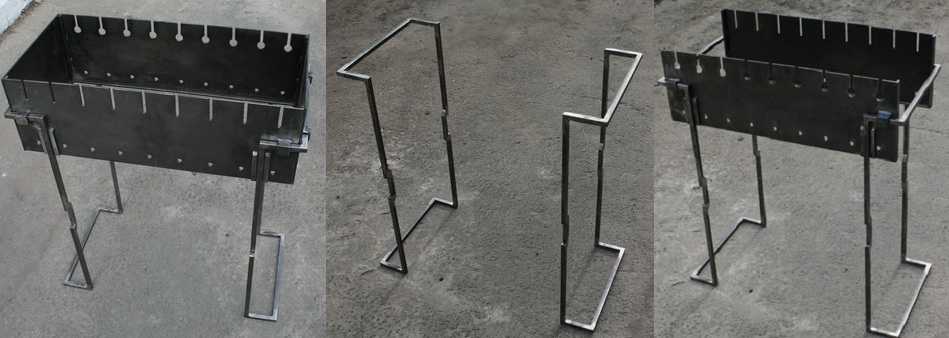

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках

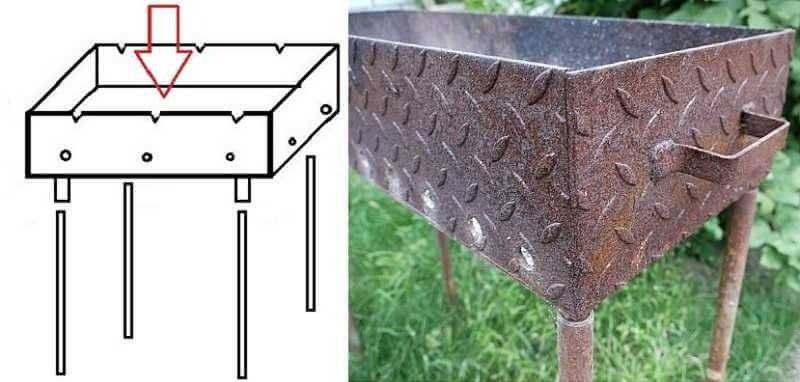

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

• Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
• Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится.
  У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты
• Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
• Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Фото идеи самодельных мангалов

Простой мангал из металла

Для начала определимся с набором инструментов:

• дисты металла толщиной 5 мм(для дна) и 3 мм(для стенок);
• стальные трубы для опор;
• металлический уголок на 20 мм;
• болгарка с отрезным кругом;
• сварочный аппарат;
• защитная краска от ржавчины(по желанию).

Если у вас есть всё необходимое, тогда приступим к конструированию.

Подробная инструкция:

1. На листе металла отметьте очертания будущей жаровни в разобранном виде. У вас должен получиться своеобразный плюс(+).
2. С помощью болгарки вырежьте фигуру креста.
3. Согните, как оригами, и сварите швы.
4. Просверлите отверстия в нижней части длинных боковых стен, для лучшей проходимости воздуха. Делайте дырочки на одинаковом расстоянии, в 2 ряда в шахматном порядке. Расстояние от нижнего до верхнего – 30 мм.
5. Следующий шаг – прорезаем зубчики для шампуров.
6. В завершении к нему можно приварить ножки(по желанию).

Судя по инструкции – это самый простой мангал в вашей жизни!

Стационарная жаровня из кирпича

Такой мангал – строение на все времена. Давайте определимся с набором инструментов в инвентаре:

• лопата и вёдра;
• ёмкость для замешивания бетона;
• колышки со шнуром;
• шпатель;
• уровень;
• болгарка;
• перфоратор;
• молоток;
• шамотный кирпич.

Расходный материал для основания:

• цемент;
• арматурная сетка;
• уровень для выравнивания.

Инструкция по заливке фундамента:

1. Определитесь с местом и размером будущей жаровни. Разметьте углы с помощью колышков и нити.
2. Избавьтесь от дёрна, выкопайте яму(30-35 см.).
3. На 13 засыпьте песком и разровняйте. Полейте водой и снова утрамбуйте.
4. Сделайте опалубку(форма, в которую заливают бетон при возведении фундамента).
5. Положите арматурную сетку.
6. Залейте цементную смесь в опалубку.
7. Выровняйте.

Ждите 3-4 недели до полного застывания и периодически увлажняйте.

Инструкция конструирования жаровни:

1. Заранее установите нить с колышками для ровной кладки. Стандартный вариант осуществляется в форме «m».
2. Нанесите слой цементного раствора для обеспечения устойчивости конструкции.
3. Начните выкладывать кирпичи скрепляя цементом. Кладку каждого последующего слоя начинайте с углов.
4. На произвольном уровне, удобным для решётки, часть кирпичей разверните перпендикулярно общей линии. Таким же образом делают с верхним рядом на боковых стенках.
5. Как правило, справой стороны ставят столешницу из прочного кирпича или плитки.
6. Закончите строение промазыванием всех углов и промежутков цементной смесью.

Особенности устройства

Современный мангал чаще всего представлен в форме прямоугольного невысокого ящика, а полусфера «закрепилась» за другим видом переносной жаровни — барбекю.

Объяснение такому разделению можно найти в особенности приготовления продуктов, точнее — в аксессуарах, с помощью которых их готовят.

В мангале мясо и овощи нанизывают на шампура, а они лучше всего размещаются на бортах жаровни прямоугольной формы

При этом одновременно на огне жарят несколько одинаковых порций, поэтому важно, чтобы жар как можно равномернее распределялся по всей длине шампура и во всей зоне готовки, что в сферической жаровне осуществить невозможно

В барбекю продукты выкладывают на решетку. Максимальный жар от углей сосредоточен в центре, но этот недостаток, с точки зрения мангала, оборачивается достоинством для барбекю — изменяя положение продуктов на решетке, можно регулировать температуру тепловой обработки, или степень обжарки

Особенно это важно для стейков — одного из «фирменных» блюд барбекю

Есть и другие отличия двух самых популярных видов жаровни:

• Мангал, как правило, не имеет крышки, а у барбекю она обычно есть.
• В мангале чаще используют дрова, которые пережигают до состояния угля, а для ускорения процесса горения в стенках устраивают отверстия. Кроме того, используя древесины разных пород, можно добиваться в каждом случае разных ароматов и оттенков вкуса.
• В барбекю закладывают древесный уголь, для горения которого не нужно большого поступления воздуха. Поэтому в стенках жаровни нет отверстий. Кроме того, для получения древесного угля используют березовые дрова, и такой «стандарт» топлива не влияет на вкусовые оттенки.

Но есть и «компромиссный» вид, который сочетает признаки мангала и барбекю — его жаровню делают в форме полого цилиндра с открывающейся крышкой. Именно эту форму имеет самодельный мангал из старого газового баллона или емкости от водонагревательного бойлера.

Разборные мангалы

Отличие этого варианта заключается в том, что во время хранения и перевозки части конструкции не скреплены между собой. Соединяются части в единую конструкцию, как правило, с помощью пазов и пропилов на одних деталях и соответствующих им выступов на других. Иногда части дополнительно скрепляться болтами.

Плюс такой конструкции в том, что для изготовления жаровни своими руками не нужен сварочный аппарат. Раскрой заготовок, вырезание пазов и пропилов осуществляется болгаркой или достаточно мощным электролобзиком. Здесь снова уместно вспомнить детство и собрать макет конструкции из плотного картона, чтобы проверить, насколько правильно вы спроектировали пазы и выступы.

Разборные мангалы своими руками

Самая простая конструкция походной складной жаровни представляет собой просто две П-образные планки с заостренными ножками, которые втыкают в землю над прогоревшими углями параллельно друг другу на расстоянии 30 см. Ножки крепят на мебельных петлях. Можно же просто согнуть подставки из стального прутка своими руками.

Мангал из бочки или газового баллона своими руками

Решение сварить мангал из трубы, бочки или газового баллона позволит сэкономить расходы на материал и время на работу.

Сборка проводится в такой последовательности:

1. Заготовка укладывается в горизонтальное положение, проводится разметка.
2. От бочки и баллона отрезается верхняя часть, равная половине окружности. Боковые стенки не трогаются. Отрезок трубы распиливается вдоль на равные половины.
3. Отрезанные части изделий соединяются мебельными петлями. Торцы трубы заглушаются квадратными накладками.
4. Намечаются и выпиливаются ножки. Их крепление производится к торцам корпусов.
5. Делаются выемки по краям и отверстия для поддувала.

Затем изделие декорируется и модифицируется. На него прикрепляются полки, подставки, крючки и украшения.

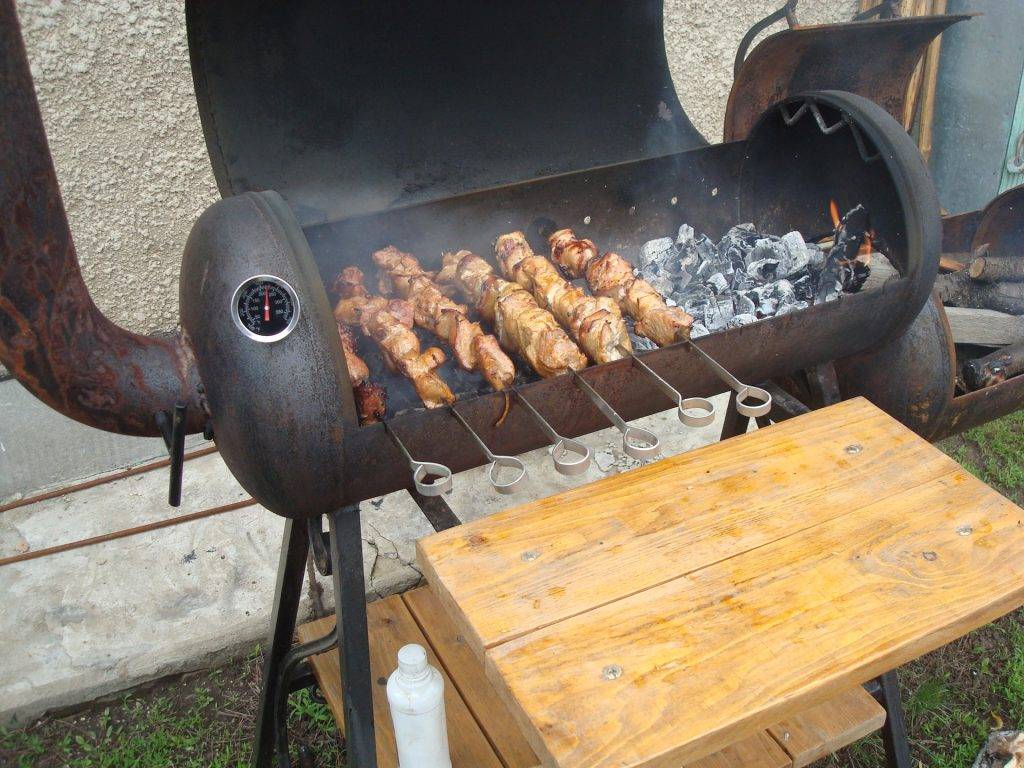

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

• сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
• дрель;
• болгарка, электрический лобзик;
• болты, ключи, шуруповёрт;
• металлические уголки, крепежи, петли;
• рулетка, угольник;
• металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

1. Бочку разрезают пополам.
2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
6. На подставку прикрепляют деревянную или металлическую столешницу.
7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

Отделка мангала

Потребители, интересующиеся как сделать мангал из металла, естественно, интересуются и тем, как его отделать. Нужно сразу отметить, что покраска конструкции традиционной эмалью не требуется. Помимо этого, данное покрытие лишь навредит тем, кто будет кушать шашлыки, приготовленные на окрашенном мангале. При приготовлении мяса эмаль начнет плавиться, а её мельчайшие частицы прямиком попадут на съедобный продукт.

Конечно, назвать полезным такое блюдо никак нельзя. При этом нужно обязательно защищать металлический мангал от коррозии. Единственным выходом из этой ситуации выступает нанесение специальной жаростойкой эмали из баллончика аэрозольного типа. Такого рода краски широко представлены в строительных супермаркетах.

А теперь посмотрим видео сборки простого мангала, которое наглядно покажет нам этот процесс:

https://youtube.com/watch?v=Yak7ukm3NeQ

Мангал из бочки или газового баллона своими руками

Преимущество отслужившего свое газового баллона в том, что он уже имеет необходимую форму, и все работы реально провести своими руками за несколько часов.

Самый простой вариант — просто распилить баллон или бочку вдоль пополам и просверлить в боковых стенках отверстия для тяги. Диаметр газового 50-литрового баллона позволяет укладывать шампуры прямо на край стенок. Осталось приварить ножки — и можно разжигать дрова. Золу из короба придется удалять совком.

Великолепный кованый мангал из газового баллона

Есть усовершенствованная конструкция с крышкой. В этом случае крышку вырезают по контуру не до конца, а оставляют в середине каждой линии сантиметр — другой. В таком положении приваривают к крышке и к корпусу обычные дверные петли и уголок-ограничитель откидывания крышки. После чего дорезают отставшие точки контура крышки — и сделанная своими руками жаровня готова.

Сделать мангал своими руками из бочки можно так же, как и из газового баллона. Бочку нужно взять с толщиной стенок как минимум 2 мм. Если диаметр бочки больше 30 см, то следует наварить с внутренней стороны полочку из уголка так, чтобы опирать на нее концы шампуров. Можно также изготовить специально по такому случаю удлиненные шампуры. Главное, чтобы они не провисали над углями под тяжестью мяса.

Разновидности конструкций

Чтобы сделать мангал из металла, фото недостаточно, потребуется также определиться с видом желаемого изделия и выбрать его тип. Рассмотрим, какие конструкции существуют сегодня, и в чем они различны между собой.

Переносной тип изделий: особенности

Разборный вариант, отличающийся компактными размерами, можно взять с собой в пешее путешествие.

• Особенности изделий заключаются в том, что они просты в плане сборки, обладают простой конструкций и небольшими размерами, позволяющими хранить их где угодно.
• Такие изделия бывают разборными и складными. Соединение элементов мангала осуществляется посредством штырьков и болтов.
• Модели отличаются мобильностью и компактностью, однако они менее надежны, по сравнению с другими разновидностями. Изготовить данное изделие самостоятельно бывает проблематично.
• На этой конструкции разъединение сборных элементов не происходит полностью, а наоборот – наблюдается их складывание. Недостатком выступает непродолжительный срок использования изделий.
• Есть одноразовые мангалы, которые весят мало и стоят недорого, рассчитано такое изделие на одно применение, тем не менее, пользуется спросом среди дачников и любителей пикников.

Таким образом, чертежи – мангалы из металла, фото которых можно найти в широком разнообразии, предлагают возможность возведения такой конструкции за непродолжительное время.

Переносной мангал с удобной фиксацией шампуров

Самый простой, дешевый, но и менее долговечный переносной мангал из более тонкого металла

Переносной сборной мангал из плотного металла

Стационарные модели: особенности

Эти модели представлены во множестве вариантов, например – с крышей или без крыши. Мангалы с крышей – это настоящая находка для заядлых дачников, поскольку они позволяют готовить в любую погоду. Крыша обеспечит защиту повару и топке. В результате чего срок эксплуатации изделия значительно увеличивается. Элементы без крыши традиционно устанавливаются в местах, в которых уже имеется навес.

Дизайнерский барбекю из металла

Оригинальный стационарный мангал с небольшими деревянными столешницами по бокам

Громоздкий стационарный мангал из металла

Мангалы с коптильней

Эти изделия позволяют осуществлять не только жарку, но и копчение. Для изготовления такого мангала необходима его оснащенность плотной крышкой и полочками, в которых установится решетка. Принцип, по которому «работает» такая конструкция, весьма прост:

1. На дно сооружения необходимо уложить тонкие ветки – желательно яблони или вишни;
2. На решетке размещаются продукты, которые вы собираетесь готовить;
3. Устройство накрывается крышкой, тем временем, под ним разводится огонь;
4. Ветки, которые находятся внутри, тлеют от повышенной температуры;
5. В конечном счете получается, что продукты запекаются и одновременно коптятся от веток.

Недостаток такого изделия заключается в том, что его проблематично найти в продаже, а если и будет найден, то цена кажется немаленькой. Таким образом, мангалы с крышей из металла, фото которых представлены в широком разнообразии, а также изделия с коптильней – это лучшее решение для летней кухни и удачного пикника в любую погоду.

Современный мангал с коптильней на террасе в стиле эклектик

Стационарный мангал с коптильней

Мангал с коптильней из металла, расположенный на просторном балконе частного дома

Мангалы «американское барбекю»

Такие разновидности мангалов зачастую бывают круглыми, а не прямоугольными, как мы привыкли их видеть. Основное отличие такой конструкции от мангала заключается в том, что жарка производится на решетке. Использоваться могут не только угли, но и огонь открытого типа. Поэтому борта такого мангала выше, чем у других изделий. Стоимость «американского барбекю» превышает стоимость многих аналогичных изделий, однако многие люди, купившие такой продукт, считают этот факт вполне оправданным. Особой популярность пользуются барбекю, размещенные на террасе у дома или бани.

Удобный и негромоздкий мангал барбекю из металла

Барбекюшница во дворе частного дома

Барбекю на террасе частного дома в скандинавском стиле

Создание мангала с навесом

Навес сможет защитить жаровню от осадков, сделать тенек, да и просто дополнить внешний вид конструкции. Если вы приделайте кованые детали к верхней защите, получится очень красиво и привлекательно.

Перед изготовлением займитесь созданием эскиза и чертежа. Никаких стандартов нет – пользуйтесь собственной фантазией и придумывайте уникальное изделие.

Материал вы тоже можете брать любой, но возьмите во внимание тот факт, что все детали подвергнутся воздействию повышенной температуры. Именно поэтому для навеса рекомендуется брать черепицу из металла либо профильный лист

Если вы берете металлическую черепицу, важно сварить надежную и крепкую конструкцию. С боковых сторон к ней прикрепляется угловой профиль их металла, который послужит основанием для навеса

Из минусов такой жаровни выделяют то, что она много весит и дорого стоит. А если вы захотите сделать изделие более функциональным и приделать к нему что-нибудь еще, вес и стоимость только увеличатся. Несмотря на это, подобная модель обладает следующими достоинствами:

• Можно использовать жаровню в любое время года, при любых погодных условиях;
• Топливо расходуется вполне экономно;
• Рабочее пространство будет надежно защищено от внешних факторов;
• Эксплуатационный срок довольно велик;
• Появляется возможность оснастить конструкцию дополнительными деталями (например, приделать столешницу, поленницу, коптильню и прочее).

Вы также можете воспользоваться нержавеющими декорированными элементами, чтобы придать жаровне более презентабельный и интересный внешний вид.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

• Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
• Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
• Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
• Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
• Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

• Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
• Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
• Закрепление бортов между собой и к основе болтовыми соединениями.
• Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
• Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта)  выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика  имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые.  На простых моделях можно и попрактиковаться.

Мангал из листового металла своими руками

Мангал, сделанный из металла своими руками, будет служить вам верой и правдой долгие годы только в том случае, если толщина листа будет достаточной и металл сможет выдержать высокие температуры без риска прогорания. К тому же изделие толщиной 4-5 мм никогда не поведет, чем часто страдают конструкции, сваренные из кровельных листов. Чаще всего устройство с толщиной стенок 1-2 мм нужно для выездов на природу. Его вес намного меньше, а сделанный своими руками мангал разборной конструкции, чертежи которого есть в сети, еще и удобнее в транспортировке.

Перед началом работ надо запастись достаточным количеством листового металла толщиной 2-4 мм, уголка с шириной полок от 40 мм, сварочным аппаратом и угловой шлифмашиной, электродрелью со сверлами, линейкой, маркером и строительным угольником. Для изготовления ножек надо приготовить трубу или квадрат сечением от 400 мм2. Работу по изготовлению стационарного мангала своими руками из листового металла выполняют в следующей последовательности:

Переносят чертеж на металлический лист и при помощи болгарки вырезают заготовки. В случае применения материала толщиной 2 мм, наносят чертеж в виде развертки, а затем под прямым углом сгибают заготовку по линии примыкания боковых стенок к днищу.

Замеряем

Вырезаем необходимый формат

У листа для дна подчищаем края

Снова замеры

Загибаем листы и прихватываем

При помощи угольника боковые стенки прихватываются сваркой перпендикулярно днищу, а затем швы проваривают по всей линии примыкания.

Для фиксации листов необходима сварка

Берем сварочный аппарат

Завариваем стыки

Сварка

Подчищаем швы

Сверлом диаметром не менее 12 мм сверлятся отверстия для притока воздуха в нижней части боковых стенок или днище в зависимости от того, какие чертежи вы используете, изготавливая мангал своими руками. Если приток воздуха будет осуществляться через днище, то следует предусмотреть дополнительный нижний короб для золы.

Вырезаем часть короба

Далее привариваем перегородку

И на крышке

Просверливаем отверстия диаметром 13 мм

В итоге получаем такие отверстия для тяги

В длинных стенках следует сделать прорези под шампуры. Лучше всего поочередно прорезать пазы длиной 3-5 см и 6-8 см. Это позволит устанавливать необходимую высоту шампуров над углями.

Заливаем воду, засыпаем дрова

Вода с 10 градусов до кипения дошла за 20 минут

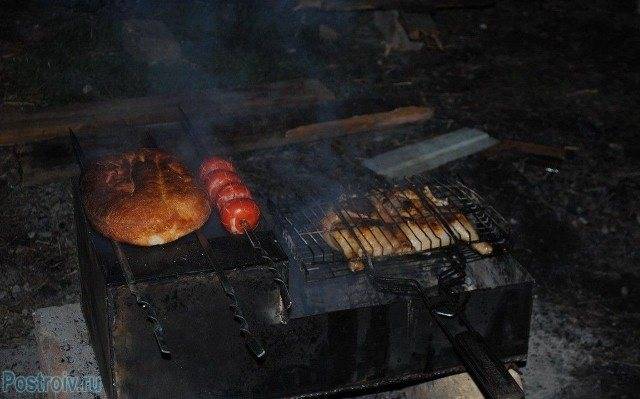

Тестирование самодельного мангала

• Следующий этап потребует от вас изучить фото мангалов в сети или сконструировать самостоятельно раму, в которую будет установлен мангал, собранный своими руками. Такую раму монтируют из металлического уголка и профиля, используя сварные или болтовые соединения. Ее конструкцией следует предусмотреть полочки для посуды, дров и приспособлений.
• Если предполагается изготовление мангала своими руками из металла небольшой толщины для выездов на природу, чертежи рамы можно отложить в сторону. Она вам не понадобится. Лучше по углам днища приварить короткие (до 8 см) куски металлической трубы диаметром до 25 мм, в которую будут вставляться отрезки прутка или труб меньшего (до 20 мм) диаметра в качестве ножек. Их длину подбирают, исходя из своих нужд.
• К верху коротких стенок мангала следует приварить ручки из металлического прутка для удобства переноски.
• Крыша, установленная над мангалом, сможет защитить очаг от снега и дождя. Изготовить ее совсем нетрудно, достаточно предусмотреть боковые стойки и пару перекрытий, на которые укладывают кровельное железо необходимого размера.
• Не забудьте украсить свою работу различными коваными декоративными элементами, которые можно приобрести в торговой сети. Далее изделие и раму зачищают щеткой по металлу и красят жаростойкой краской. После ее высыхания изготовление мангала из металла своими руками считают завершенным и приступают к пробной жарке шашлыка.

В процессе работы можно подкорректировать чертежи и сделать своими руками мангал, наиболее отвечающий вашим технологическим и эстетическим требованиям.
