Как класть русскую печь с лежанкой и плитой своими руками: чертежи – Обзор – Пошаговая инструкция

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

  • тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
  • грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
  • часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
  • при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
  • приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
  • есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

  • затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
  • долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
  • сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.


Размер современной русской печи стал скромнее.

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.

Для наглядности перед строительством можно сделать макет из коробок своими руками.

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.

Технология кладки печи из кирпича

Схематически, качественная кладка печи из кирпича не представляется сложной, но имеет множество нюансов.

После намачивания, изделие кладется на то место, куда предварительно был нанесен раствор. Работа должна производиться с максимальной быстротой и точностью, чтобы влага не впиталась в кирпич до завершения подгонки.

В случае, если вы не успели выровнять изделие, а раствор уже отдал влагу, то необходимо удалить кладочную смесь и повторить процесс.

Далее, завершаем процесс укладки кирпича — постукиванием молотка, чтобы избавиться от излишков раствора.

В процессе возведения дымохода важно помнить, что обрабатывать их раствором, особенно изнутри — категорически запрещено. Сильный нагрев и перепад температуры может вызвать разрушение такой «штукатурки», что в свою очередь вызовет осыпание и засорение дымохода

Качественная кладка печи из кирпича своими руками, как правило, выполнена ровно, с полным заполнением швов, без зазоров и остатков раствора изнутри. Отсутствие таких составляющих — создадут сопротивление для беспрепятственного прохождения угарных газов, дыма. Это, в свою очередь, может плохо сказаться на общей силе тяги.

Самостоятельное возведение печи должно выполняться с учетом строгих норм, чтобы результат был ожидаемым

Важно принять во внимание следующие пункты:

  • швы — равномерные, толщина от 2 до 5 миллиметров. Затирка швов должна быть очень скрупулезной. Благодаря ей обеспечивается герметичность готового изделия;
  • материалы — не стоит использовать не предназначенные для высоких температур. Например, в качестве кладочной смеси использовать обычную песко-цементную смесь. На нашем сайте, в разделе «Термоизоляция и смеси», Вы можете ознакомиться с популярными материалами для возведения и обустройства печи, которые используют наши мастера;
  • порядовка печи — возводя печь самостоятельно, необходимо придерживаться специальная схемы — проект порядовки. Это позволит вам справиться с задачей грамотно и избежать ошибок.

Соблюдая составленный проект русской печи в комплексе или отдельно, порядовку и общепринятые нормы — позволит сократить затраты на возведение и повысит эффективность работы готового изделия.

Порядовку печи, а также материалы, с помощью которых выполняется работа, необходимо планировать и закупить заранее. Каждое действие фиксировать для достижения хорошего результата. В большинстве случаев, порядок выполнения манипуляций достаточно понятен и не требует разъяснений специалистов, что позволяет выполнять всю работу самостоятельно.

Придерживаясь вышеперечисленных рекомендаций, вы сможете возвести русскую печь своими руками, которая прослужит вам долгие годы.

Заказать проекты русской печи в комплексе и отдельно, а также порядовки для возведения камина, комплекса барбекю, тандыра, банной печи или коптильни — Вы можете позвонив по телефону + 7 (918) 222-73-76.

На схемах ниже, представленные доступные к заказу варианты.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при  кладке.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Мини-русская печь своими руками: фото

Сегодня, габариты частных домов, дач и коттеджей не всегда позволяют практично вместить на кухню стандартную русскую печку. Если места для достаточно большой конструкции нет, то вместо традиционной печи можно положить “шведку”. Такая печка займет не более одного квадратного метра, и при этом прекрасно справится с отоплением помещения размерами в 30 м кв. Существует несколько модификаций “шведки”.

Наиболее распространенные варианты – мини-печь с встроенной в духовой шкаф варочной плитой из чугуна и полноценная печь трехоборотка с камином, варочной поверхностью, духовкой и нишей-сушкой.

Построить “шведку” самому достаточно сложно. Для того, чтобы постройка эффективно справлялась со своими варочно-отопительными функциями следует выбирать для работы только качественные материалы. Выполнить кладку поможет пошаговая инструкция и рекомендации опытных печников.

Первые два ряда кладки делаем сплошными. При этом, во 2-м ряду устанавливаем решетку под камин. В 3-м ряду печи строим зольную камеру, вертикальный канал и место для духовки, выкладываем каминный топливник. Следующий ряд кладем как 3-й, а в 5-м оборудуем место для монтажа решетки колосника. Проход между духовкой и вертикальным каналом перекрываем в 6-м ряду.

При этом, следует учитывать, что между духовкой и топкой кирпичи всегда кладем на ребро.

В 7-м ряду над топкой кладем металлические полосы (2 шт.), а 8-й и 9-й ряды делаем аналогично предыдущему. Дымоход для чистки камина оборудуем вместе с местом для установки варочной плиты в 10-м ряду. Горнило формируем в 11-м ряду. Переднюю стенку камина в 12-м и 13-м рядах выкладываем срезанными наискосок кирпичами. Для того, чтобы сделать полку в 14-м ряду, кирпичи выдвигаем на 2,5 см. Кладку варочной ниши заканчиваем в 16-м ряду, последующие два ряда делаем одинаковыми.

Последующие ряды выкладываем одинаково, а в 26-м ряду вертикальный канал соединяем с дымоходом. В 30-м ряду кирпичи со всех стороны выдвигаем на 30 мм наружу, а кладка трубы начинаем с 32-го ряда.

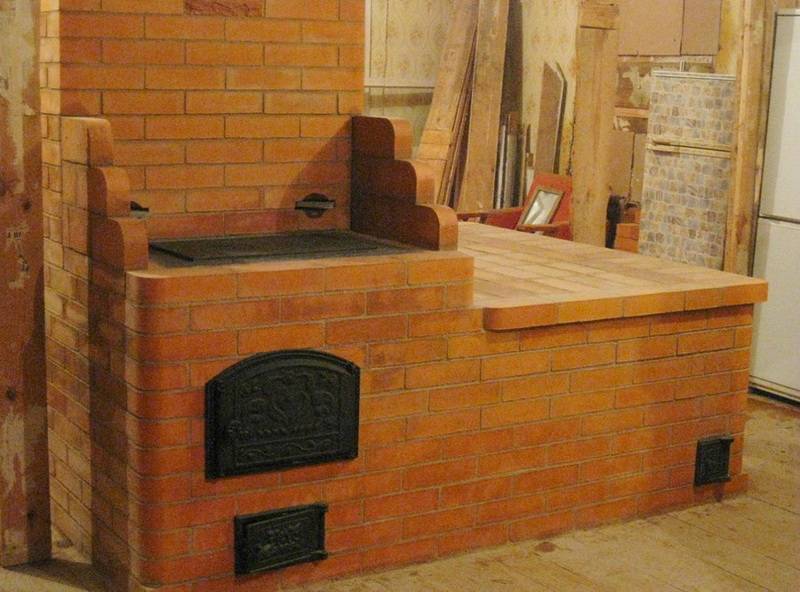

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

  1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
  2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
  3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
  4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Стандартная русская печь: размеры

Размеры русской печи зависят от ее типа. Так, наиболее громоздкими будут печи с камином и нижним прогревом, печь груба (грубка). Такие конструкции имеют неоспоримые преимущества: они многофункциональны, выглядят привлекательно и способны обогреть большое помещение. Кроме того, такие печи можно легко расположить на улице. Но, к сожалению, их не всегда можно поставить в доме.

Классическая русская печка имеет ширину в 150 и длину в 200 см. При этом, лежанка в традиционной печи должна располагаться на высоте в 180 см, а очаг – 45 см.

Малая русская печь занимает 153 см в ширину и 165,5 в длину. Маленькая Экономка имеет в ширину 100 см, а в длину – 130. А популярная “шведка” Буслаева и того меньше – 116х90 см. При этом, расположение варочных плит и горнил определяет рост хозяйки.

То есть печь должна быть такой мощности, чтобы она была способна обеспечивать дом теплом в течение всей ночи, до следующей топки. Для того, чтобы провести расчеты можно воспользоваться общепринятыми данными, по которым для отопления помещения площадью до 10 м кв. следует выбирать печь с размерами 150х150х200 см.

Кладка печи

В проёме 8-го. 9-го и 10-го рядов устанавливают топочную дверку — самую неустойчивую деталь печи. От постоянных открываний и закрываний она расшатывается и со временем выпадает из проёма Крепление ее проволокой или кляммерами — ненадежно и недолговечно, из-за чего дверку часто приходится перезакреплять, разбирая кирпичную кладку печи.

Прием крепления топочной дверки. Для этого вырезают две пластины из кровельного железа или нержавейки длиной 500-550 мм и шириной 50-55 мм. Края пластин по 120-150 мм пробивают часто гвоздем. Одну пластину двумя болтами 06 мм прикрепляют снизу дверки, другую — сверху, а края замуровывают в кирпичную кладку.Дверка, закрепленная таким способом, будет служить долго и надёжно, что проверено на практике.

От колосников до варочной плиты устраивают топливник. Глубина топливника от дверки до задней стенки — 43 см. Ширина — 51 см. Слишком глубокий и широкий топливник ведёт к необоснованно большому расходу дров, преждевременному износу печи и снижению ее КПД. Высота топливника от колосников до плиты — 42 см. В током топливнике дрова горят слабо, температура не поднимается до значений, необходимых для полного сгорания топлива. Вершина пламени, в которой должна сгорать сажа, упирается в варочную плиту и температура в ней падает. Из-за этого происходит неполное сгорание топлива, снижается КПД топки, а в дымоходах увеличивается отложение сажи. Расстояние между варочной плитой и топочной дверкой—два ряда кирпичной кладки. При меньшем расстоянии кирпичи над топочной дверкой преждевременно расшатываются, а их замена является крайне трудоемкой работой.

На 12-м ряду устанавливают чугунную варочную плиту. Она — самая нагреваемая металлическая деталь в печи. Поэтому температурные зазоры между ней и кирпичной кладкой нужно оставить не менее 10 мм.

Чтобы варочную плиту ровно и надежно установить, сначала 12-й ряд выкладывают без раствора. Ставят на своё место плиту и очерчивают ее по контуру. Сняв плиту, на кирпичах болгаркой вырезают четверти и укладывают ряд уже на растворе. Плиту ставят на густой раствор в четвертях, затем резиновой киянкой по уровню постукивают до рабочего положения. Плиту ставят так, чтобы её можно было при выходе из строя снять и поставить другую. Установкой варочной плиты заканчивается устройство наиболее сложных частей печи. Дальнейшая кладка особых трудностей не представляет. Печнику следуя порядовкам, легко завершить всю кладку печи.

Кладка печи своими руками: чертежи и порядовка

Во время кладки печи для предотвращения возможных ошибок и дальнейших переделок необходимо использовать чертежи и схемы (порядовки). Если нет опыта, составить чертеж самостоятельно лучше обратиться к профессионалам данного дела или воспользоваться уже готовыми схемами в сети Интернет. Ведь при нарушении рядности можно приобрести довольно серьезные нарушения.

Самая простая

Для новичков в данном деле лучше всего воспользоваться самым простым вариантом кладки печи. Данное сооружение будет занимать пол квадратных метра. Ей не надо никакого основания (фундамента), можно просто положить обычное, прочное, деревянное изделие. Делается это с обязательной гидроизоляцией, после чего насыпается двенадцати сантиметровый слой песка. После чего выполняется первый ряд кирпичной кладки без использования раствора.

После того как будет сделана обмотка асбестовым шнуром устанавливается топочная дверца. Затем идет третий ряд, который выполняется с применением шамотного кирпича. После того как будет сформировано поддувало нужно установить решетку. Следом кирпич укладывается на ребро, для того чтобы создать дымоход.

Здесь один из кирпичей кладется также без использования раствора, чтобы потом его можно было спокойно убрать. Кладка продолжается до тех пор, пока не будет закончен дымоход, выполненный из легкого материала.

Русская

Русская печка обладает одним существенным минусом – прогрев идет в верхних слоях. Однако данный вид печных сооружений очень популярен среди владельцев частных домов.

Она может быть двух вариантов, использоваться либо для отопления помещения, а может выполнять и еще одну функцию – приготовление пищи, так как у нее есть варочная панель. Они могут быть как большими, так и маленькими. Ниже предложен пример (схема) маленького печного сооружения.

Шведка

Данный вид печи имеет большую функциональность. Помимо прочего такая конструкция обладает оригинальным, красивым дизайном.

Этого будет вполне хватать, чтобы обогреть небольшой домик площадью сорок квадратных метров.

Данная модель оснащена и варочной панелью, и духовкой. После растопки печное сооружение начнет «делиться» теплом уж через пятнадцать минут. О том, как выполняется порядовка данной модели моно узнать, посмотрев на схему.

Получается, что сделать печь своими руками не так уж и трудно, самое главное определиться с размерами и формой изделия, запастись необходимым инвентарем и материалами, выполнить чертеж, сделать порядовку и после этого приступать к строительству печного сооружения. Сидя вечерами у печи с кружечкой горячего чая холодными зимними вечерами можно будет наслаждаться теплом и уютом идущими от нее.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

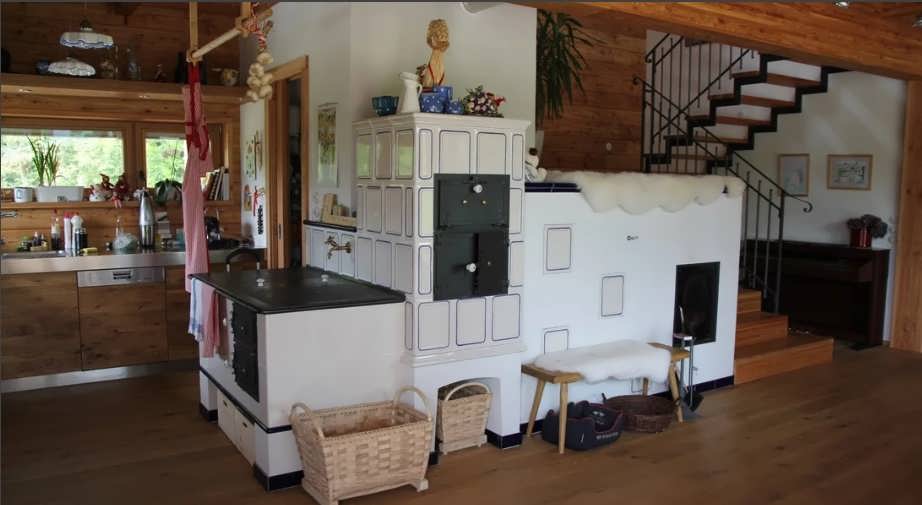

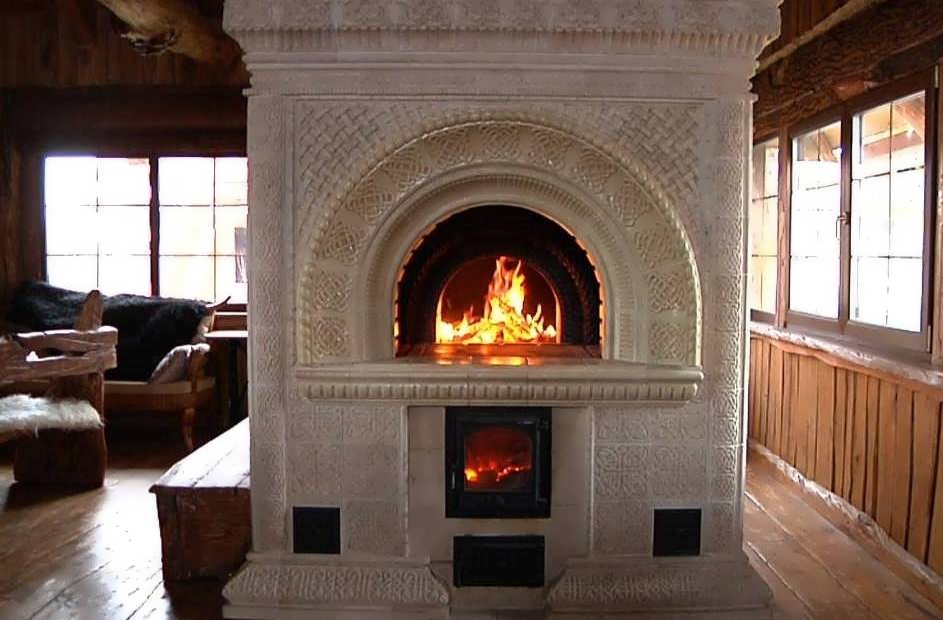

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Процесс монтажа

Если вы все же решили проводить закладку печи своими руками, то ознакомьтесь с особенностями и технологией проведения основных работ. Это поможет правильно выполнить процесс и не допустить ошибок при монтаже. По словам специалистов, многим под силу выполнить все этапы постройки без привлечения посторонней помощи.

Фундамент и подпечье

Очень важно побеспокоиться об устройстве надежного фундамента для кирпичной конструкции. Он должен выдерживать большие нагрузки и не проседать под ними. Нижняя часть печи отводится для подпечья и остается свободной

Там удобно хранить хозяйственные принадлежности и кухонную утварь. В качестве перекрытия для подпечья выбирают бетонные плиты или стальные балки в комбинации с кирпичом

Нижняя часть печи отводится для подпечья и остается свободной. Там удобно хранить хозяйственные принадлежности и кухонную утварь. В качестве перекрытия для подпечья выбирают бетонные плиты или стальные балки в комбинации с кирпичом.

В связи с высокой пожарной опасностью использование деревянных опор не рекомендуется, но и не запрещается. Если все же нельзя ничем заменить такой материал, не забывайте об антисептической обработке древесины. В противном случае перекрытие может быть поражено насекомыми.

Также необходимо уделить внимание швам и их правильной обработке. Они должны выглядеть аккуратными после нанесения цементного раствора. Внешние стенки оштукатуриваются обычными смесями, предназначенными для внутренней отделки

Внешние стенки оштукатуриваются обычными смесями, предназначенными для внутренней отделки.

Поверх фундамента укладывают кирпичные стенки параллельно в два ряда, соблюдая перевязку. В третьем ряду устанавливается дверка для поддувала. Далее продолжается кладка, и в пятом ряду устанавливаются дверцы для прочистки топки, а также выполняется футеровка (внутренняя облицовка из огнеупорного кирпича). В следующем ряду потребуется установка колосниковой решетки.

В седьмом ряду формируем глухие каналы, благодаря которым мы получим теплое место для лежанки. Здесь же монтируем топочную дверь. Затем необходимо создать каналы (опускной и подъемный). До одиннадцатого ряда весь процесс повторяется, и только в нем перекрывается топочная дверца и формируются подсосные каналы (из хайла в боковой канал, из топки в подъемный и два перехода между глухими камерами).

Далее производится перекрытие подсосных каналов и заканчивается формировка колпаков (глухих каналов). В тринадцатом ряду необходимо закончить футеровку и перекрыть топливную камеру. Следующий слой кладки состоит из перекрытий.

Начиная с шестнадцатого ряда необходимо формировать вертикальный канал (дымовой) и перегородку для защиты от огня. Этот процесс длится до двадцать второго ряда, в котором устанавливается задвижка для дымохода. Теперь остается выложить дымоход и можно переходить к декоративной отделке, благодаря которой русская печь с теплой лежанкой, созданная своими руками, органично впишется в ваш интерьер.
