Как сделать калитку из профнастила своими руками: Пошаговая инструкция – Обзор

Особенности конструкций ворот из профнастила

Ворота из профилированного настила выгодно отличаются от заграждений, изготовленных из других стройматериалов. К неоспоримым преимуществам конструкции из профилированного настила относятся:

  • простота монтажа и сборки;
  • декоративность (профлисты изготавливаются в различных расцветках и цветовых оттенках, потому с лёгкостью можно выбрать материал, который оптимально дополнит ландшафтный дизайн сада и экстерьер приусадебных сооружений);
  • экономичность ворот из профилированного листа (стоимость материала облицовки существенно ниже, в отличие от кованых элементов или дерева);
  • функциональность (ворота из профлиста могут иметь различный режим управления и конструкцию);
  • долговечность эксплуатации и практичность.

По способу открывания ворота из профилированного настила делятся на следующие виды:

  1. Откатные.
  2. Поворотно-подъёмные.
  3. Распашные.
  4. Раздвижные.
  5. Гаражные.

Рассмотрим более подробно самые популярные виды: откатные и распашные.

Распашные ворота

Ворота плавно закрываются и открываются, за счёт того, что на стойках ворот закреплены петли с подшипниками. Калитка при этом виде ворот, как правило, устанавливается отдельно, но могут быть и исключения, когда дверь для входа находится в какой-то из створок.

Открываться ворота могут автоматическим или механическим способом. Монтаж электропривода обычно используется на территориях производственного значения, когда движение автотранспорта очень интенсивно.

Можно установить дистанционное управление небольшой мощности, поскольку масса конструкции из профнастила довольно низкая, исключение составляют только распашные ворота из профлиста с коваными элементами.

Основными преимуществами распашных ворот является их простота установки своими руками и доступность, а главный недостаток – наличие свободного пространства для открытия створок.

Откатные ворота

отъезжают за забор

Конструкция сооружения создаёт дополнительные возможности для манёвров транспорта (размер откатных ворот может быть длинной до 12 м) и создания движения в несколько потоков.

Ещё одно немаловажное преимущество – в проёме нет направляющих. Это даёт возможность проезжать беспрепятственно автомобилям любой высоты. Помимо этого, зимой не нужно все время расчищать снег для нормального открытия створок, как это требуется делать в случае с распашными конструкциями

Помимо этого, зимой не нужно все время расчищать снег для нормального открытия створок, как это требуется делать в случае с распашными конструкциями.

Как правило, откатные конструкции оборудуются автоматической системой, поскольку открывать своими руками длинные створки довольно тяжело и неудобно.

К минусам откатных ворот из профлиста относятся:

  • Изготовление и монтаж своими руками откатных ворот выйдет дороже, чем обычных распашных.
  • Приобретение специальных комплектующих.
  • Необходимость сооружения и расчёта капитального фундамента с использованием слоя арматуры.

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

Используйте профнастил для создания калитки на своем участке

Механические характеристики

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

  1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
  2. С — стеновые листы. Предназначены для заборов и лёгких построек.
  3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
  4. ПК — кровельные листы. Подходят для обшивки крыш.
  5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей

Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии

Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

  1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
  2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
  3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
  4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
  5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Соблюдаем правила и гармонию

Отличным вариантом установки будет обустройство всего ограждения сразу. Но не всегда такой вариант удается применить. Чаще приходится к существующему забору устанавливать новую калитку и ворота, так как износ этих конструкций значительно выше износа ограждения.

Выбор материала для калитки напрямую зависит от материала забора. Если, например, ограждение обшито сеткой рабицей, то на его фоне кованые калитка и ворота будут смотреться, мягко говоря, неуместно. Да и опорные элементы для таких изделий понадобятся более массивные.

Обустройство задней двери садовых ограждений не настолько серьезное мероприятие, как возведение калитки переднего плана. Принцип ее изготовления ничем не отличается от конструкции основного входа. Поэтому будем рассматривать один способ, подробно описывающий то, как сделать калитку для любого расположения.

Преимущества и недостатки калиток из металла

Красивая калитка из металла

Входную конструкцию из металла вполне можно сделать своими руками. Если есть навыки ковки, то для украшения можно выковать оригинальные детали и приварить их на глухое полотно. Более изысканный вариант – ажурная калиточка на фоне глухого или такого же ажурного забора. Особый шик – ажурная входная дверь между глухими каменными стенами. Металлические калитки имеют ряд достоинств:

  • Доступность материала и относительно невысокая цена
  • Высокая прочность металла
  • Долговечность
  • Возможность изготовить своими руками

Наверное, единственный недостаток конструкций из металла – подверженность коррозии. Чтобы предотвратить эту неприятность, нужно своевременно обрабатывать металл антикоррозийными препаратами.

На заметку! Выбирая металл для садовой или дачной калитки, нужно обратить внимание на документы, где указано содержание углерода. Металлические листы с более высокими показателями меньше подвержены коррозии. Ажурную металлическую калитку сделать самостоятельно гораздо сложнее

Готовое изделие стоит недешево. Но ведь и устанавливать ее на фоне старенького домика нет никакого смысла. Кованый ажурный забор и входная калиточка имеют множество достоинств:

Ажурную металлическую калитку сделать самостоятельно гораздо сложнее. Готовое изделие стоит недешево. Но ведь и устанавливать ее на фоне старенького домика нет никакого смысла. Кованый ажурный забор и входная калиточка имеют множество достоинств:

  • Неповторимый и изысканный рисунок ручной работы
  • Долговечность, надежность
  • Отличная сочетаемость с деревом, профлистом, камнем, пластиком, кирпичом
  • Простота в уходе, которая заключается в периодическом смазывании петель и обновлении краски.

Подготовка к постройке: как рассчитать размеры будущей конструкции

При устройстве ворот из профильной трубы с калиткой или без нее необходимо предварительно составить чертеж, на котором будут отображаться размеры конструкции, основные параметры и расположения рамы, перемычек жесткости, петель, замков, точки крепления обшивки.

При составлении проекта схемы чертежа ворот прямоугольной формы с обшивкой из профнастила или деревянного щита можно использовать следующие размеры:

  • стандартная высота конструкции, включая полотно ворот и заглубление опор равна 3000 мм;
  • высота створки будет равна 2000 мм;
  • опоры заглубляются на 1000 мм (необходимо создание песчано-щебеночной подушки и заливка бетоном, опоры обязательно выравниваются при помощи строительного уровня);
  • общая ширина одного полотна максимально может составлять 3600 мм (это оптимальное значение, обеспечивающее прочность и устойчивость к ветровым нагрузкам);
  • для изготовления прямоугольной рамы используется профильная труба с прямоугольным сечением в 50 мм, такая же труба применяется для горизонтальных и вертикальных лаг;
  • для диагональных укосин используется профильная труба с сечением до 25 мм.

Если необходимо выполнить расчеты для автоматических ворот с калиткой, можно использовать такие значения:

  • две створки прямоугольной формы с общей шириной 4000 мм и высотой 2000 мм (без учета заглубления опор в грунт);
  • для изготовления рамы будет использоваться труба с сечением примерно 40-20 мм;
  • ширина калитки оптимально должна составлять 900 мм;
  • опоры (для распашных ворот) будут крепиться к столбам с диаметром в 76 мм и высотой в 3000 мм (столбы должны заглубляться в грунт не меньше, чем на 1000 мм).

Отдельно на чертеже указываются точки крепежа петель, замков, автоматической системы открывания/закрывания.

Определение размеров калитки

Поскольку профлист сплошной, конструкцию из него можно сделать только глухую. По форме калитки из профнастила могут быть прямоугольными или в виде арок. Следует учитывать, что арочный вариант более сложен в изготовлении. Обычно калитка выполняется как отдельная конструкция, но если в ограждении есть ворота, то ее нередко встраивают в них.

Оптимальной шириной считается 1 м. Конечно, можно сделать ее шире, но тогда придется усиливать конструкцию дополнительными элементами, что приведет к увеличению ее веса. Соответственно придется устанавливать усиленные опоры и навесы. Мастера не рекомендуют выбирать высоту более 2 м. В случае необходимости изготовления более высокой конструкции опоры для усиления надо соединить поверху с помощью перемычки. Чтобы сооружение выглядело гармонично, при выборе размеров следует исходить из высоты забора.

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.


Изображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

  • ажурные;
  • кованые;
  • решетчатые;
  • обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

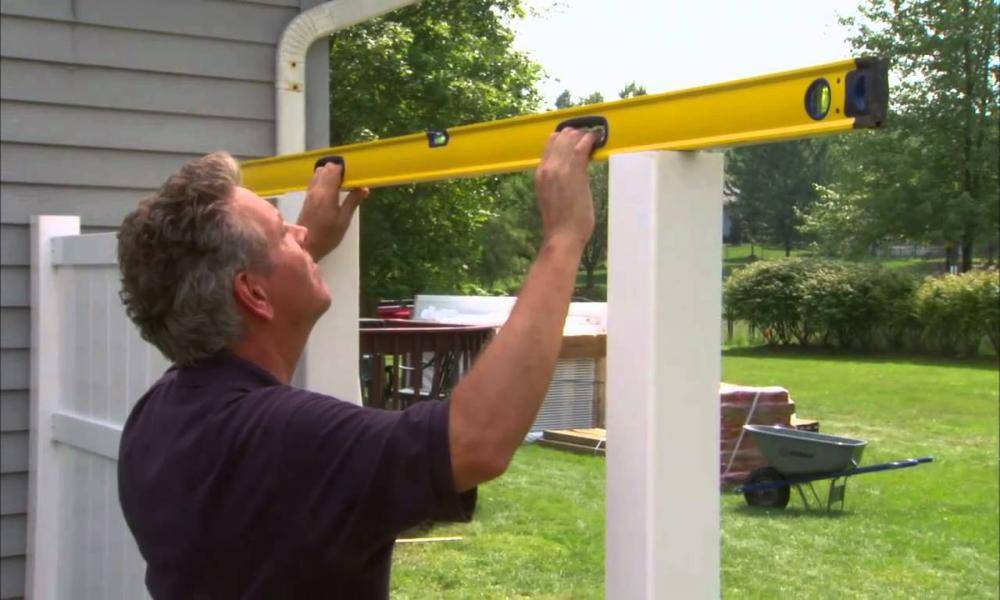

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Обшивка

В качестве обшивки используют разнообразные материалы. Самым популярным является профнастил. Он легкий и удобный в установке. С какой стороны устанавливать лист – дело вкуса. Цвет также стоит подбирать под ваш забор. Крепится такой материал с помощью простых саморезов для металла.

Другой материал, поликарбонатный лист, является противоположностью профнастила. Его установка потребует дополнительной пары рук, так как нужны будут сварочные работы. Такой лист тяжелый, и хотя надежность ворот будет больше, стоит предусмотреть это на этапе изготовления каркаса. Так как дополнительный вес может послужить причиной деформации.

Чертеж и подготовка

Любая работа начинается с чертежа. Сначала необходимо определиться с местом установки и размерами. Калитка может размещаться рядом с воротами или отдельно от них, ее высота может быть равна или меньше высоты забора. При очень высоком заборе дверца может иметь высоту не более 2 м (редко 2 м 10 см), выше можно сделать перемычку и обшить ее так же, как и забор. Ширина составляет 0,9-1 м (меньшая ширина неудобна при входе с грузом или сумками, большая также создает неудобство при открывании, требует более массивной рамы, есть вероятность перекоса в процессе эксплуатации).

Затем необходимо продумать конструкцию дверцы и опорных стоек и начертить схемы установки и чертеж конструктива дверцы. Сделать это необходимо заранее, все продумать, рассчитать необходимое количество материалов, приобрести и привезти их.

Не забудьте про СИЗ: для сварочных работ обязателен брезентовый костюм и рукавицы, маска с затемненным стеклом; ботинки; для прочих работ — очки и перчатки, резиновые перчатки и респиратор для покрасочных работ.

Какие инструменты понадобятся

Перечень инструментов и расходных материалов:

  1. садовый бур, штыковая лопата, лом;
  2. бетономешалка или емкость для перемешивания бетона для установки стоек;
  3. совковая лопата для загрузки песка и цемента, металлические ведра;
  4. сварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А. Можно пригласить сварщика — но можно и поучиться варить несложные изделия самому — всегда пригодится. Сварочный аппарат в усадьбе быстро окупится — мелких сварочных работ при обустройстве сада всегда хватает;
  5. инструменты для сверления отверстий и закручивания саморезов — дрель и шуруповерт;
  6. уровень, шнур, отвес, строительный угольник;
  7. металлическая линейка длиной 1 м, рулетка длиной 5 м;
  8. струбцины — с их помощью собирают каркас при сварке, временно крепят каркас при установке замка и петель;
  9. кисти;
  10. болгарка, круги для резки металла, круги шлифовальные.

Подбор материала

Для изготовления калитки из стальных профилей необходимы следующие материалы:

  • стальные трубы размерами не менее 80×80 мм для опорных столбов легкой калитки из профнастила, не менее 100×100 для более тяжелых моделей; толщина стенки не менее 4 мм; можно использовать конструкцию из двух П-образных швеллеров, сваренных в форме трубы. Если один из столбов служит одновременно опорой для каркаса ворот, то применяется труба еще большим сечением;
  • стальные трубы 60×40 или 40×40 мм для сварки каркаса калитки, 40×20, 32×32 мм для перемычек;
  • цветные кровельные саморезы в комплекте с резиновой шайбой;
  • материал для обшивки каркаса — металлический лист толщиной 2-3 мм; или профнастил с пластиковым покрытием с высотой волны 10-12 мм, толщиной листа 10-12 мм; или поликарбонат, торцовые профили для поликарбоната, специальные клейкие ленты для закрытия торцов поликарбоната; при необходимости — готовые кованые детали;
  • небольшие кусты стального листа толщиной 4-5 мм;
  • кирпичи;
  • рубероид;
  • петли;
  • замок;
  • шлифовальная бумага;
  • цемент, песок и щебень для бетона;
  • гравий или щебень (средней фракции);
  • атмосферостойкая краска для наружных работ;
  • антикоррозионная грунтовка;
  • электроды.

Достоинства калитки из профнастила

Ворота из профнастила с калиткой — прочная конструкция

Профилированный лист активно используется в строительстве. Защитные свойства материала нашли себя в обшивке стен и кровли, а также в изготовлении калиток и ворот. С каждым годом на рынке появляются новые фактуры и расцветки, что позволяет подобрать профлист к дизайну дома.

Использование для ограждения и дверей обусловлено рядом достоинств и наличием незначительных минусов.

Преимущества калитки из профнастила:

  • Материал покрыт защитной плёнкой, предупреждающей появление ржавчины. На прочность не влияет УФ-излучение, атмосферные осадки и перепады температуры.
  • Небольшой вес и простой монтаж. Установка калитки, изготовленной из профилированного листа, занимает 1-1,5 дня, если опоры будут подготовлены заранее.
  • Широкая ассортиментная линейка оттенков и фактур.
  • Период эксплуатации в среднем достигает 40 лет.
  • Простой уход.
  • Невысокая цена.
  • Возможность подбирать необходимые размеры листа.

Из недостатков выделяют отсутствие звукоизоляции и низкую устойчивость к физическим нагрузкам. Такое соотношение сильных и слабых сторон становится причиной, по которой выбирают профнастил для изготовления калиток и ворот.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.
