Устройство
Устройство механизма внутри рулеток практически одинаковое. Основной элемент – измерительная лента с нанесенной шкалой. Лента изготавливается из гибкого, слегка вогнутого металлического профиля или пластика. Вогнутость полотна – обязательное условие, за счет нее достигается дополнительная жесткость по краю сантиметра для облегчения измерительных работ одним человеком. Это актуально для не очень длинных рулеток. Метражные ленты для геодезических измерений могут быть выполнены из специального капрона или брезента.
Измерительные механизмы можно разделить по способу сматывания ленты в рулон.
- Рулетки с ручным способом намотки ленты. Чаще всего это устройства с измерительным полотном свыше 10 метров, которое наматывается на катушку с помощью рукоятки. Срок эксплуатации таких приборов неограничен, так как механизм сматывания прост и очень надежен.
- Рулетки с механическим возвратным приспособлением, которое представляет собой ленточную пружину, скрученную внутри специальной катушки. Такой механизм для сматывания подходит для измерительных приборов с длиной полотна до 10 метров.
- Рулетки с электронным приводом для сматывания. У подобных приборов есть еще функция показа результата измерения на специальном табло.
Многие модели рулетки имеют кнопку для фиксации, чтобы сантиметр не сматывался в рулон. На внешнем конце измерительной ленты крепится специальный зацеп, используемый для фиксации сантиметра в начальной точке. Зацеп-наконечник бывает простым металлическим или магнитным.
Но, хотя рулетка устроена несложно, как и любой инструмент, она может сломаться. Самая серьезная поломка прибора – перестает сматываться измерительная лента. Чаще всего такая поломка случается у инструментов с механическим возвратным приспособлением. Чтобы не покупать новую рулетку, можно починить поломанную.
Ремонт
Сначала растяните ленту на всю длину и отсоедините ее. Далее поправьте спираль, чтобы на ее поверхности не было перепадов, и закрутите ее на штатное место. Если сломано фиксирующее ушко (загиб), то сделайте пассатижами новое. Теперь возьмите ленту, закрепите ее на прежнем месте и скрутите. При этом следите, чтобы между витками не было пыли (обычно заниматься восстановлением работоспособности инструмента приходится во время ремонта или строительства). Когда лента окажется на месте, закрутите обратно крепежные винты и рулеткой можно пользоваться снова!
Важный этап строительных и монтажных работ — точные замеры и их разметка. Благодаря этому приобретаются необходимые материалы в нужном количестве, выполняются работы. Данные операции по измерению производятся при помощи специальной рулетки. Её можно отыскать в любом хозяйстве, но случается так, что лента может выйти из строя. Чтобы отремонтировать рулетку, нужно разбираться в её устройстве.
Электронная измерительная рулетка
Не так давно появились новые виды строительных рулеток – это ультразвуковая и лазерная рулетки.
Как понятно из названия ультразвуковая рулетка использует для измерения расстояния ультразвук. Она компактна, удобна в обращении, но не отличается точностью в работе.
Лазерная рулетка является точным и многофункциональным инструментом, который позволяет не только вымерять расстояние от точки до точки, но и сразу позволяет вычислять периметр и объем. Но из-за достаточно большой стоимости лазерная рулетка остаётся уделом профессионалов.
При выборе строительной рулетки следует, в первую очередь, определиться: для каких работ она нужна и как часто рулетка будет использоваться. Если рулетка необходима для постоянной, профессиональной работы то следует отдать предпочтение качественным, фирменным изделиям или лазерной рулетке. Если же рулетка нужна для бытового использования, то подойдет обычный инструмент без излишеств.
Рулетка – инструмент, без которого в быту не обойтись. Правда, для многих ее применение ограничивается свойствами обычной линейки: достал из кармана, сделал необходимые замеры и смотал обратно. И только настоящие мастера своего дела знают, как правильно и эффективно использовать рулетку, и в каких ситуациях без нее не обойтись.
Однокласники

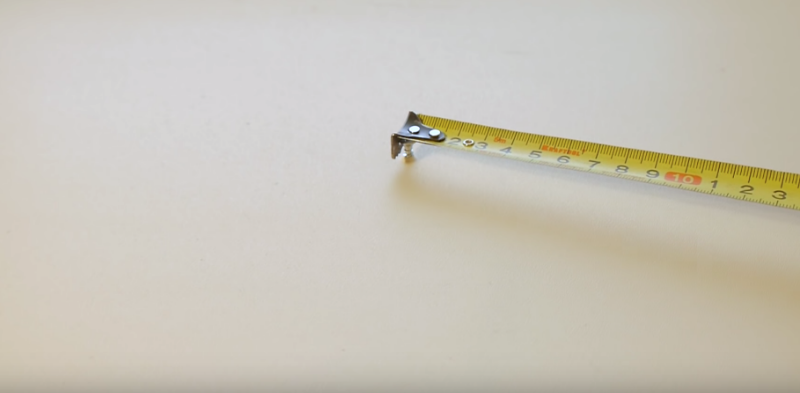

1. Для чего нужен подвижный зацеп
Несмотря на то, что практически у каждого в доме есть рулетка, далеко не все знают о том, для чего на ней подвижный зацеп. Кто-то не обращает на него внимания, а кто-то и вовсе считает браком и старается починить – заклепку поставить, чтобы зацеп зафиксировать. Однако словом, только единицы используют по назначению.
На самом же деле люфт служит для компенсации толщины зацепа в зависимости от того, как проводится измерение, – от предмета либо с его захватом. Регулируя положение зацепа, мастер получает точные данные замера, поскольку измерение всегда производится с нулевой отметки.
2. Как провести измерение в углу
Измерение в углу или проеме – задача, которая обычно приносит мастеру много неудобств. На самом деле совсем не нужно пытаться идеально точно прислонить измерительную ленту к стене: достаточно довести до конца измеряемого расстояния корпус рулетки, а после – прибавить к полученному результату его длину. Кстати, узнать длину корпуса тоже проще простого: чаще всего производители для удобства указывают этот показатель на корпусе рулетки.
3. Измерение слишком длинного объекта
Если замер объекта внушительного размера проводится самостоятельно, то облегчить задачу поможет вот такой лайфхак: примерно на середину объекта следует наклеить небольшой кусочек малярной ленты. Этот материал обладает полезными свойствами: он легко отклеивается от разных поверхностей, а также на нем удобно писать простым карандашом. Далее нужно сделать два замера, отметив на малярной ленте точку, от и до которой снимаются замеры. Полученные цифры советуем записать на этом же кусочке малярной ленты, а после – сложить две полученные результаты.

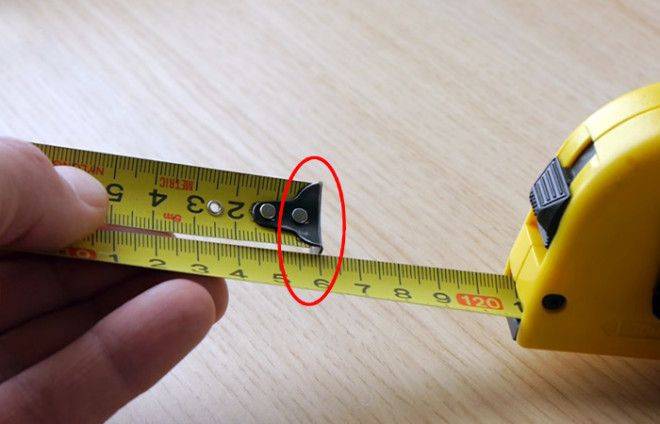

4. И еще раз о подвижном зацепе
В пластине подвижного зацепа на рулетках всех типов практически всегда есть отверстие. Конечно же, конструкторы разместили его там не просто так. Отверстие служит для зацепа за гвоздь или шуруп там, где это возможно и необходимо для проведения измерений. Погрешность результата при таком методе колеблется в пределах лишь 1-2 мм.
5. Разметка с помощью рулетки
Рулетка из обычного измерителя запросто может превратиться в циркуль или рейсмус (инструмент для разметки и перенесения чертежей на заготовку). Для этого достаточно с внешней стороны прикрепить к рулетке ножку циркуля с карандашом. Хорошо, если в наличии есть старая рулетка, тогда ее можно переделать в чертежный инструмент и пользоваться им только при необходимости.
В случае, когда приходится работать с мягкими материалами (например, с гипсокартоном), можно обойтись даже без карандаша. Нужно на зацепе выточить надфилем зазубрины, и слегка надавливая, оставлять пометки в нужных местах.
6. Место для заметок всегда под рукой
Вместо того чтобы постоянно запоминать цифры, боясь в какой-то момент ошибиться, лучше приловчиться вести записи прямо на рулетке. Самый простой способ – приклеить небольшую полоску малярной ленты на корпус. Если такого материала под рукой не нашлось, можно писать на самом корпусе стирающимся маркером.
7. Деление отрезков пополам и на несколько частей
Делим пополам, не считая
Этот математический трюк прост и понятен, но в то же время лишь некоторые используют его в работе. Чтобы разделить на два любое число, достаточно найти его на измерительной ленте и совместить его с нулевой отметкой, а саму ленту сложить пополам. На сгибе как раз и будет находиться число-ответ.
Счастливая рулетка – сердце «Твистера»
Сделанная своими руками игра «Твистер» будет неполной без определителя последовательности ходов. В качестве основы для рулетки возьмите лист плотного картона и вырежьте из него квадрат. Разделите получившуюся основу на четыре сектора, проведя две линии крест-накрест. В месте их пересечения будет центр рулетки, в котором устанавливается подвижная стрелка. Каждый сектор обозначает одну конечность: правая рука, левая рука, правая нога, левая нога. Подпишите эти условные обозначения. Нарисуйте или приклейте круги, повторяющие цвета поля. Всего должно получиться шестнадцать кружков, по четыре разных в каждом секторе. Эти элементы должны располагаться вплотную друг к другу. Таким образом, чтобы, остановившись после вращения, стрелка указывала на какой-то один кружок. Указатель рулетки крепится в ее центре с возможностью свободного движения по кругу. Можно использовать стрелку из сломанных часов или детской игрушки. Также указатель можно изготовить самостоятельно, например, вырезать из картона и закрепить при помощи канцелярской кнопки.
Основные элементы конструкции
Несмотря на небольшие размеры и очевидное назначение, устройство рулетки, особенно ее узкопрофессиональных моделей имеет сложную конструкцию. В рулетке главным элементом выступает мерный отрезок стальной полосы из другого, прочного но эластичного материала. В профессиональных инструментах, использующихся для измерения на местности, это могут быть полосы из карбонового волокна, фибергласовые полотна или утолщенная нержавеющая проволока с нанесенной на нее метровой шкалой. Имеются инструменты с тканевой измерительной лентой с нанесенной на нее сантиметровой шкалой
Во всех этих приборах применяется разная шкала, поэтому при измерении берется во внимание класс точности рулетки, ведь погрешность при работе со стальной лентой будет меньше чем с лентой из ткани или брезента
Измерительная лента, как и другие элементы конструкции, находится внутри корпуса. В большинстве современных приборов корпус выполняется из ударопрочного пластика. Но есть экземпляры и с металлическим корпусом из нержавеющей стали. Корпуса бывают компактные, открытого или закрытого типа. Компактный размер корпуса используется для рулеток длиной 1 и 3 метра. Открытый корпус применяется для специальных геодезических рулеток, длина которых 50 и 100 метров.
Для работы важно чтобы в состав устройства входил механизм сматывания измерительной полосы или просто механизм рулетки. В старых моделях, эту роль играл вращающийся барабан, на который наматывалась лента
А приводился такой барабан в действие при помощи откидной рукоятки. Для строительных рулеток длиной 1, 3, 5, 7,5 и 10 метров механизм чаще всего сегодня пружинный – при разблокировке он автоматически сматывает ленту обратно в корпус.
На конце измерительной полосы установлен зацеп. В разных моделях он имеет особенный вид. Для обычных строительных рулеток это металлический наконечник в виде уголка с одной или несколькими прорезями. Встречаются наконечники в виде металлической скобы или даже с установленным карабином, а профессиональные рулетки лесорубов кроме того оснащаются еще и зацепом для фиксации в древесине.
На корпусе автоматических рулеток установлены несколько кнопок – фиксаторов. Они применяются для блокировки механизма свертывания измерительной ленты, чтобы во время работы лента бесконтрольно не сматывалась в корпус. Если убрать фиксатор полосы, она автоматически уйдет в корпус.
Устройство автостопа предназначено для быстрого, но контролируемого свертывания полотна на нужную длину
Это очень важно особенно тогда, когда с прибором работает один человек
Устройство измерительной рулетки, особенно современных моделей в своей конструкции имеет ряд дополнительных узлов, облегчающих работу с ней.
Прежде всего, в число дополнительного оборудования входит:
- Встроенный фонарик – незаменимая функция для работы в слабоосвещенных местах;
- Клипса – устройство позволяющее устанавливать ее на пояс, быстро снимать и одевать ее;
- Ремешок – позволяет подвешивать инструмент на крючке при хранении или переносить ее на запястье.
- Лазерный указатель – позволяет посредством яркого луча формировать точку на предмете, чтобы лентой измерялось кратчайшее расстояние по прямой, а не рельеф;
- Крепление для карандаша – позволяет использовать этот измерительный прибор для вычерчивания окружностей без использования циркуля;
- Магниты на зацепе и корпусе – позволяют фиксировать ленту на металлических предметах и высвобождать руки для другой работы.

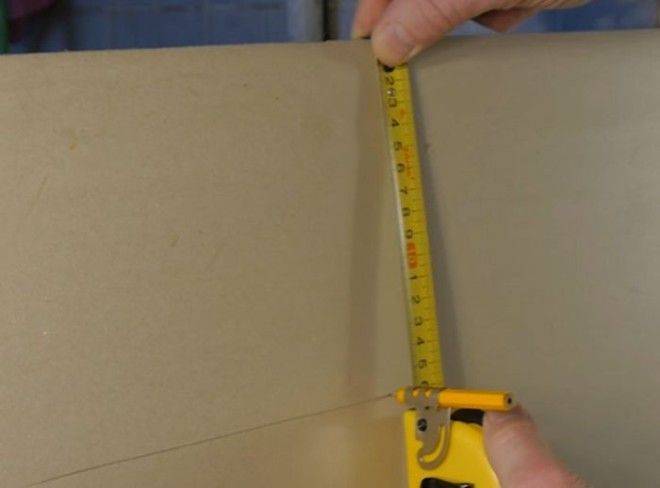

Деление рулеткой на несколько частей
Используя обыкновенную ленту рулетки можно легко разделить рабочую поверхность или заготовку на требуемое количество равных частей. Данный метод подходит в первую очередь для больших поверхностей – для труб или кабель каналов уже не сработает.
Как вы поступаете обычно? Замеряете общую длину или ширину, затем делаете вычисления и делите расстояние на нужное количество частей. После чего вновь линейкой или рулеткой отмеряете на поверхности эти части.
Оказывается все это можно проделать без калькулятора и даже без вычислений. Берете на рулетке число, которое больше чем ширина заготовки, и при этом кратно той величине, на которое вы хотите разделить расстояние.
Например ширина доски 17см, а вам ее нужно разделить на четыре равные части. Сдвигаете рулетку по диагонали до ближайшей отметки в 20см. После чего легко делите эти 20см на 4 и отмечаете метки на расстояниях 5см, 10см, 15см, 20см.
В итоге вы всего одним движением рулетки разделили поверхность на нужное количество частей.
Захотели поделить на 6 частей – ничего сложного. Можно сдвинуть диагональ до 30см и проделать то же самое.
Еще рулеткой на круглой трубе можно точно отмерить поперечный срез. Для этого плотно прижимаете по периметру трубы ленту, совместив концы. Если совместили ровно, никак иначе как под углом в 90 градусов она не ляжет.
Чем шире лента рулетки, тем предпочтительней. Проделать такой же фокус можно и с простым листком бумаги.
Когда невозможно измерить диаметр трубы или заготовки с торца, опять поможет строительная рулетка и геометрия. Обхватываете трубу лентой и измеряете ее окружность. После чего полученный результат нужно разделить на число Пи = 3,14. Это и будет необходимый диаметр.
Еще раз применив знания геометрии, строительной рулеткой без угольников и других инструментов можно проверить точность прямого угла. Как вы знаете из школьного курса – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы.
Берете любую поверхность где должен быть прямой угол, например две стены комнаты. Отмеряете рулеткой в одну сторону 30см, а в другую 40см и ставите метки. Если угол действительно прямой и строители не накосячили, то соединив эти две метки по гипотенузе, вы должны получить на рулетке расстояние ровно в 50см.
Такой метод применим к любым поверхностям и изделиям. Главное что вам нужно соблюдать при измерении – это пропорции 3 -4 -5.
Если вы еще не приобрели себе рулетку, подобрать необходимую модель и ознакомиться с текущими ценами на них можно здесь.
Основные виды поломок
Наиболее распространены измерительные рулетки, имеющие механический возвратный механизм — пружину, которая автоматически сматывает ленту. Именно у данного типа чаще всего случаются поломки в сравнении с инструментом с ручным способом сматывания.
Причины невозможности возврата ленты чаще всего следующие:
- излом пружины;
- обрыв измерительной ленты в месте соединения с пружиной;
- излом или перегиб ленты.
Для того чтобы выяснить точную причину, необходимо разобрать инструмент:
- Открутить болты, которые держат боковую сторону рулетки.
- Извлечь блокиратор обратного хода.
- Вытянуть измерительную ленту на всю длину. Если она прикреплена к пружине, снять последнюю с зацепа.
- Вскрыть катушку, в которой расположена пружина возвратного механизма.
Как правильно пользоваться измерительной рулеткой, чтобы продлить срок службы
Ничего сверхъестественного при работе обычной рулеткой нет, а тем более, когда известны все особенности этого инструмента
Однако для увеличения эксплуатационного ресурса измерительного прибора, рекомендуется особое внимание уделить ряду некоторых факторов:
Первоначально следует проверить инструмент на точность показаний. Как это сделать, описано выше
Категорически противопоказано осуществлять смазывание ленты маслами или прочими жидкостями. Это приводит к тому, что на поверхности скапливаются частицы пыли, которые попадают внутрь, ускоряя выход из строя инструмента
Не перегибать стальную ленту на угол более 90 градусов. Хотя лента гибкая, только такие перегибы отрицательно влияют на срок службы оснастки
Хранить прибор следует в сухом помещении, не допуская воздействия влаги и высоких температур
При проведении измерительных работ самостоятельно, следует первоначально закрепить конец ленты зацепом
Если размер измеряемой заготовки больше, чем длина ленты инструмента, тогда проводить измерения следует частями, делая соответствующие отметки
Только в этом случае важно учесть наличие погрешности, поэтому рекомендуется воспользоваться прибором с полотном соответствующего размера
Эксплуатация рулетки с металлическим полотном при отрицательных температурах способствует уменьшению коэффициента расширения, что важно учитывать. За счет снижения коэффициента расширения, увеличивается погрешность инструмента
При увеличении температуры коэффициент расширения увеличивается. Пластиковые, фиберглассовые и деревянные полотна исключены такого недостатка. При увеличении рабочей температуры на 10 градусов на 8 метров рулетке наблюдается растяжение стального полотна на 1 мм, а при уменьшении температуры на 10 градусов, лента уменьшается на 1 мм. Ниже представлена таблица, по которой можно ориентировать на отклонения при разных температурах для рулеток от 2 до 100 метров.
Таблица изменения длины полотна рулеток в зависимости от температуры
Классификация по назначению
На рынке представлено несколько видов продукции с разной областью использования. Градация эта весьма условна. Например, на строительстве вполне уместна землемерная модель. Тем не менее, такая классификация позволяет точнее определиться с покупкой:
- строительные. Небольшие легковесные изделия. Корпус, как правило, пластиковый с антискользящим прорезиненным покрытием. Рабочее полотно металлическое с полимерной защитой (полиамид). Зацеп крючкообразной формы, иногда — намагниченный. Пружина и фиксатор отвечают за сматывание ленты. Используют такие модели не только в профессиональном строительстве, но и в быту;
- геодезические. Их еще называют землемерными. Оболочка выполнена из пластика или металла, лента — из стеклопластика. Способ сматывания — ручной, с помощью специальной рукоятки на корпусе. Зацеп кольцевидный. С его помощью можно зацепить измеритель за колышки;
- лазерные. Строго говоря, эти измерительные инструменты имеют мало общего с классической рулеткой. Но с измерением расстояний они справляются на «ура». Недостатки: возможны измерения только по прямой и необходимость в специальном программном обеспечении. Конкретная дальность замера зависит от класса устройства;
- рулетка-брелок. Миниатюрное, сверхкомпактное устройство. Выглядит вполне симпатично в качестве брелока для ключей. Длина измерительной части не превышает 2 м, но для небольших замеров этого нехитрого девайса бывает достаточно.
Измерительное полотно рулетки
Металлические полотна рулетки в поперечном разрезе имеют вогнутую (дугообразную) форму, что придает им жесткость, противодействующую излому.
Жесткость зависит как от ширины полотна, так и от материала, из которого оно изготовлено.
Лента рулетки может быть:
Пластиковая
, усиленная стекловолокном (стеклопластиковая).
Другое название – фиберглассовая, усиленная кордом.
Дело в том, что стеклопластик и фибергласс – разные названия одного материала.
А еще такие рулетки называют тканевыми, так как их полотно легко изгибается в любых направлениях под любыми углами.
Ленты из стекловолокна обладают повышенной износостойкостью, невосприимчивы к растяжению и воздействию влаги.
Из нержавеющей стали
Хороша своей износостойкостью и долговечностью.
Из углеродистой стали
Как правило, инструмент со стальным полотном так и называется – стальная рулетка.
В свою очередь, такие полотна могут быть окрашенными и/или покрытыми полиамидным материалом.
Деления, нанесенные методом травления на стальную и нержавеющую измерительные ленты, при недостаточном освещении плохо различимы.
Однако, инструмент с таким полотном можно использовать в местах с различными химикатами и растворителями.
Крашеная стальная лента в большинстве случаев имеет яркий желтый или белый цвет.
Для защиты краски от истирания часто используется:
Полиэстерное покрытие.
Полиамидное покрытие.
Ленты с нейлоновым покрытием отлично защищены от негативного воздействия внешних факторов, как и в случае с полиэстером.
Самыми долговечным и качественным считается инструменты с нержавеющим полотном, которое окрашено в любой заметный цвет с полиамидным покрытием.
Чем проверять и выставлять углы
Угол легко проверить строительным угольником, можно приобрести в магазине, если собираетесь выводить углы, он будет вам необходим.
Строительный угольник необходим для проверки углов
Просто прислоняем угольник к внутреннему углу. Наружные углы мы пока рассматривать не будем, ради понимания самого процесса. После понимания как выравнивать внутренние углы под 90 градусов своими руками, внешние для вас проблем не составят.
Проверяем внутренний угол
Смотрим, что получается. Если всё нормально, зазоров между угольником нет, то расслабьтесь. Если зазор превышает 5 мм, то следует насторожиться и узнать как выровнять такой угол в прямой, что бы и ванна и шкафы висели хорошо. Дело в том, что зазор в 5 мм под небольшим, пускай полуметровым (в длину хотя бы одной грани) угольником, на всю длину стены оказывается довольно крупным и в конце стены может достичь и 5 см.
Делаем угольник самостоятельно
Угольник можно соорудить и самостоятельно, причём любого размера. Удобнее всего делать такой угольник из гипсокартонных профилей 27*28 мм (жёстких или полужёстких).
Изготовление классического поля для «Твистера»
В качестве основы для игрового поля подойдет ткань белого цвета. Необязательно специально покупать отрез материи, подойдет любая ненужная светлая простынь. Можно использовать также плотную непрозрачную пленку. Стандартный размер «Твистера» для четырех игроков 150х180 см. Если вы хотите, чтобы самодельная игра радовала вас долгие годы, не поленитесь обработать края материала. Игровое поле необходимо поделить на шесть равных полос, расположив их по его длинной стороне. По одной полосе с каждого края требуется оставить пустой. Четыре средние полосы равномерно заполняются цветными кругами. В качестве трафарета для кругов можно использовать чашку или вазу подходящего диаметра. Контуры кружков рисуются прямо на поле, а затем закрашиваются краской для ткани. Такой «Твистер» своими руками сделать совсем несложно. Самое главное — хорошо просушить поле после нанесения краски, и можно приступать к веселой игре.

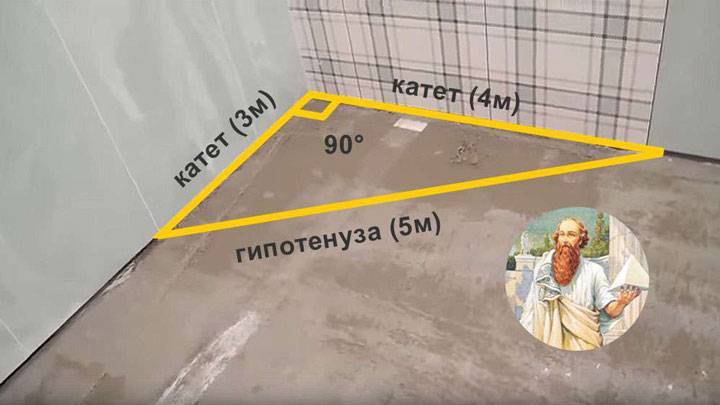

Египетский треугольник
Также не стоит забывать и о такой геометрической фигуре, как египетский треугольник – прямоугольник с длинами сторон 3, 4, 5, причем совершенно не важно в каких величинах, ведь между катетами длиной 3 и 4 угол, равный ровно 90 градусов. Давайте проверим?. a 2 + b 2 = (3 2 + 4 2 ) = (9 + 16) = 25; √25 = 5
a 2 + b 2 = (3 2 + 4 2 ) = (9 + 16) = 25; √25 = 5.
Как проверить угол с помощью египетского треугольника?
Отмерьте на одной стене отрезок длиной 3 метра, а на другой – отрезок длиной 4 метра. Теперь измеряем расстояние между двумя этими отметками точно так же, как в способе с теоремой Пифагора. Если получившийся результат кратен 5, то в том, что полученный угол равен 90 градусов, можно не сомневаться.
Рулетка маркер
Если применить небольшую доработку к дешевой рулетке, то из одного инструмента получается отличное приспособление для разметки. Берете ножку циркуля, которая применяется с простыми карандашами, и закрепляете ее на внешней стороне рулетки.
Эту конструкцию можно сделать съемной, или вообще приспособить под отдельную рулетку.
Таким устройством очень удобно делать различные отметки или пользоваться им как рейсмусом.
А при использовании шурупа легко рисуются окружности нужного диаметра.
Если вы работаете с гипсокартоном или другой поверхностью, которую можно безопасно поцарапать, то рулетку стоит переделать под еще одну возможность. Надфилем на зацепе делаете зазубрины.
После чего с помощью этого зацепа легко делаются отметки на поверхности. При этом уже даже не обязательно чтобы под рукой был карандаш.
Шкала измерительного полотна
У некоторых рулеток, на первых 20-ти сантиметрах измерительного полотна нанесена информация о его длине, материале, из которого оно изготовлено, а также один из классов (всего 3) точности шкалы.
Шкала может иметь двухстороннюю разметку, где единицы измерения попросту дублируются.
Еще один вариант, с одной стороны ленты будет нанесена разметка в метрической системе, а с другой стороны – дюймовая разметка.
На некоторых лентах с одной или каждой стороны нанесены обе разметки.
Рулетка с любой измерительной шкалой подходит для определения диаметра цилиндрических объектов, например, труб.
Для этого достаточно обернуть полотно вокруг объекта и замерить длину окружности.
Для этого длину окружности нужно разделить на 3,14.
Функции и назначение зацепа рулетки
Зацеп – элемент инструмента, который вызывает большинство вопросов из-за своей подвижности и необычной формы.
Как уже было отмечено, магнитный зацеп имеет, как правило, два пятачка – магнита с тыльной стороны, которые прилипают к железным элементам изделий и служат точкой отсчета.
Что же касается зазубрин на крючке зацепа, ими можно делать отметки на легко царапающихся поверхностях, например, гипсокартоне, оцинковке.
Располагая нужную отметку шкалы на точке отсчета поверхности, длина отмечается засечками на зацепе рулетки.
Так как зацеп изогнут под прямым углом, по центру его изгиба находится отверстие.
Оно хорошо цепляется за шляпки гвоздей и саморезов, которые вкручиваются (забиваются) в поверхность в качестве точки отсчета.
Плюсы и минусы разных рулеток
Каждый вид рулетки подходит под выполнение конкретных задач.
В зависимости от материала измерительной ленты, отмечаются следующие особенности инструментов:
Фиберглассовая лента – безопасная, мягкая и легкая, но вместе с тем, со временем способна растягиваться (при постоянном использовании) и изнашиваться.
За счет этого срок эксплуатации таких рулеток заметно ниже.
Кроме того, скручивание ленты в бобину корпуса происходит, в большинстве случаев, вручную.
Исключением являются инструменты с электрическим механизмом сматывания.
Металлическое полотно небезопасное, так как имеет достаточно острые края, о которые легко можно повредить руку.
Рулетки с таким полотном долговечные, однако, при частом использовании, шкала все же заметно истирается.
Лазерный вариант называют дальномером. Он производит предельно точные измерения, удобен в использовании, имеет увеличенное расстояние измерения.
Вместе с тем, если такой прибор будет использоваться неаккуратно, возможен сбой в точности замеров.
Для работы требует источник питания, а подходит инструмент только для замеров на прямых участках.
Стоимость гораздо выше, чем у предыдущих вариантов.
Цифровые модели удобны тем, что все параметры отображаются на электронном дисплее.
Что такое измерительная рулетка и устройство инструмента
Рулетку называют не только измерительной, но и строительной, что связано со сферой применения инструмента. При помощи этого прибора осуществляется определение длины или расстояния между двумя объектами. Отличительная особенность рулетки от линейки в том, что с ее помощью можно измерять не только короткие предметы, но и крупногабаритные от 1 метра и более.
Основу простейшей измерительной рулетки представляет корпус, из которого под воздействием тягового усилия выдвигается гибкая стальная лента со шкалой, нанесенной по всей длине. Лента изготавливается из тонкой стали, что влияет на ее гибкость. За выдвижение и сматывание ленты отвечает специальный механизм. Как устроен этот механизм, интересно узнать многим мастерам, кто хоть раз задумывался о том, какой принцип работы имеет прибор.
- Первая часть корпуса
- Вторая часть корпуса
- Штырь или стержень фиксации катушки
- Катушка
- Пружина
- Крепление зацепа
- Лента измерительная
- Зацеп
- Отверстие выхода ленты из корпуса
- Держатель металлический
- Фиксатор ленты
- Резиновая оболочка для защиты пластикового корпуса
- Отверстие в резиновой оболочке для установки корпуса рулетки
Под номером 15 на рисунке обозначено отверстие на зацепе. Главными конструктивными элементами рулетки являются:
- Измерительное полотно — чаще всего изготавливается из тонкой стали, но выпускаются также приборы с пластмассовыми, тканевыми и фиберглассовыми лентами с нанесенной разметкой в виде шкалы
- Корпус — изготавливается зачастую из ударопрочного пластика или стали. В корпусе располагаются все составные детали прибора
- Механизм сматывания ленты — специальное устройство, позволяющее автоматически осуществлять возвращение ленты внутрь корпуса. Основу этого механизма составляет пружина
- Зацеп — металлический наконечник, присутствующий на ленте. Многие не уделяют должного внимания наконечнику, и считают, что служит он только в качестве ограничителя, препятствующего полному наматыванию ленты на механизм
- Кнопка или фиксатор — располагается на корпусе инструмента, и служит для фиксации выдвинутой части ленты в неподвижном состоянии. При сбросе фиксатора происходит возвращение ленты внутрь корпуса
- Автостоп — специальный механизм, посредством которого исключается возвращение полотна в корпус прибора. Возврат происходит только при нажатии соответствующей кнопки. Удобство автостопа в том, что при выдвижении полотна исключается самостоятельное его наматывание на барабан. Это особенно удобно, когда инструментом пользуется один человек
Помимо вышеперечисленных основных элементов устройства рулетки, приборы могут оснащаться дополнительными деталями:
- Встроенный фонарик, что позволяет использовать инструмент для подсветки шкалы в темное время суток или при слабом освещении
- Клипса или держатель — металлический крючок, позволяющий носить прибор на поясе
- Ремешок — используется для фиксации инструмента на запястье, что очень удобно при частом применении рулетки
- Крепление для карандаша или маркера, что позволяет использовать инструмент в качестве циркуля
Ручная рулетка, состоящая из пластикового короба и втягивающей ленты, обеспечивает максимальное удобство при ее применении, а также исключает необходимость затрат времени на сматывание полотна после окончания выполнения работ.
Как выбрать хорошую измерительную рулетку?
При покупке измерительной рулетки, следует обратить внимание на следующие моменты:
Механизм стопора.
В эксплуатации удобен автостопор, который самостоятельно фиксирует полотно на нужной длине.
Более надежным и долговечным же является ручной вариант, фиксирующий ленту по нажатию на клавишу.
Крепление зацепа.
Надежность крепления обеспечивают три заклепки.
Они снижают вероятность срыва.
Если требуется фиксация к металлическим поверхностям, нужно выбирать инструмент с магнитным зацепом.
Если планируется использование инструмента в условиях, где он может упасть и повредится, лучше смотреть в сторону ударопрочного прорезиненного корпуса.
Жесткость ленты – еще один важный параметр.
Чем он выше – тем дольше будет срок эксплуатации.
Проверить жесткость просто – полотно извлекается и удерживается в горизонтальном положении на весу до тех пор, пока оно не переломится.
Покупать нужно инструмент, у которого полотно до момента перелома выдвинулось дальше, чем у других моделей.
Качественное полотно выдвигается на расстояние более полутора метров.
Одним из самых востребованных измерительных инструментов считается строительная рулетка. Её удобство и функциональность неоспоримы, и поэтому с этим инструментом знаком каждый мастер.
Рулетка состоит из измерительной ленты (полотна), корпуса, крючка (зацепа, кольца) на начале ленты.
Советы по эксплуатации
Использование рулетки подразумевает её постепенный износ. Некоторые проблемы могут быть вызваны несоблюдением правил эксплуатации, либо слишком частым использованием. Чтобы рулетка продолжала быть рабочим инструментом, нужно соблюдать некоторые нормы.
Следует избегать работы в дождливую погоду на открытом воздухе. Металлическое полотно быстрее начнет ржаветь при попадании влаги. Намоченная лента, скрученная в корпус, может покрыться следами коррозии. Буквально заржаветь, что скроет шкалы измерений. Коррозия, затронувшая пружину, также затруднит работу с измерительной лентой. Её станет сложнее вытаскивать, а рывки приведут к расшатыванию пружины.
Следует соблюдать такие советы по эксплуатации измерительной ленты:
- не дергать ленту, для этого не следует выдвигать её полностью — в противном случае, быстро износится пружина;
- снижать скорость сматывания, чтобы не расшатался зацеп;
- обязательно протирать от влаги и других загрязнений;
- беречь от ударов — пластиковый корпус легко ломается.
Соблюдение этих правил гарантирует, что измерительная рулетка проживет дольше. Однако лишь при условии, что она выполнены из качественных материалов. Многие дешевые аналоги обычно нельзя починить, придется покупать новый инструмент. статья из рубрики Рейтинг
100
Ручные инструменты Ремонт и модернизация Измерительные инструменты
Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.
ДОБАВИТЬ КОММЕНТАРИЙ
Как правильно поставить ставку
Для того, чтобы сделать ставку, игрок использует фишки разного номинала в валюте казино. В онлайн версиях это делается при помощи специального меню, а в наземных клиент приобретает чипы в кассе заведения. Они размещаются на игровом поле, в них рассчитывается выигрыш, который затем выплачивается. На сайтах казино он выводится удобным пользователю способом после одобрения заявки. Получить деньги можно, если сумма укладывается в установленные оператором лимиты. Если для игры использовались бонусы, вывод возможен после их отыгрыша. В реальном казино фишки обмениваются на деньги в кассе.
Играя в онлайн версию, пользователь видит перед собой поле для ставок. Как правило, при наведении на каждый из его отделов появляется всплывающее окно с описанием коэффициентов. В некоторых случаях для их выяснения необходимо перейти в таблицу выплат. В наземных заведениях фишки можно размещать самостоятельно или передавать крупье.
Прежде чем играть на деньги, важно уточнить несколько характеристик:
- Лимиты стола. От них зависит, какова минимальная ставка и на какие выигрыши теоретически может рассчитывать пользователь. В реальных казино эти пределы указаны на специальной табличке, а в виртуальных описаны в разделе с информацией о тайтле.
- Достоинство фишек. Чем шире диапазон доступных сумм, тем удобнее игра, эффективнее применение разнообразных стратегий.
- Процент отдачи. Он зависит от версии игры, действия дополнительных правил, количества карманов на колесе.
